【行业标准】 水利水电工程制图标准 基础制图

ICS01.100

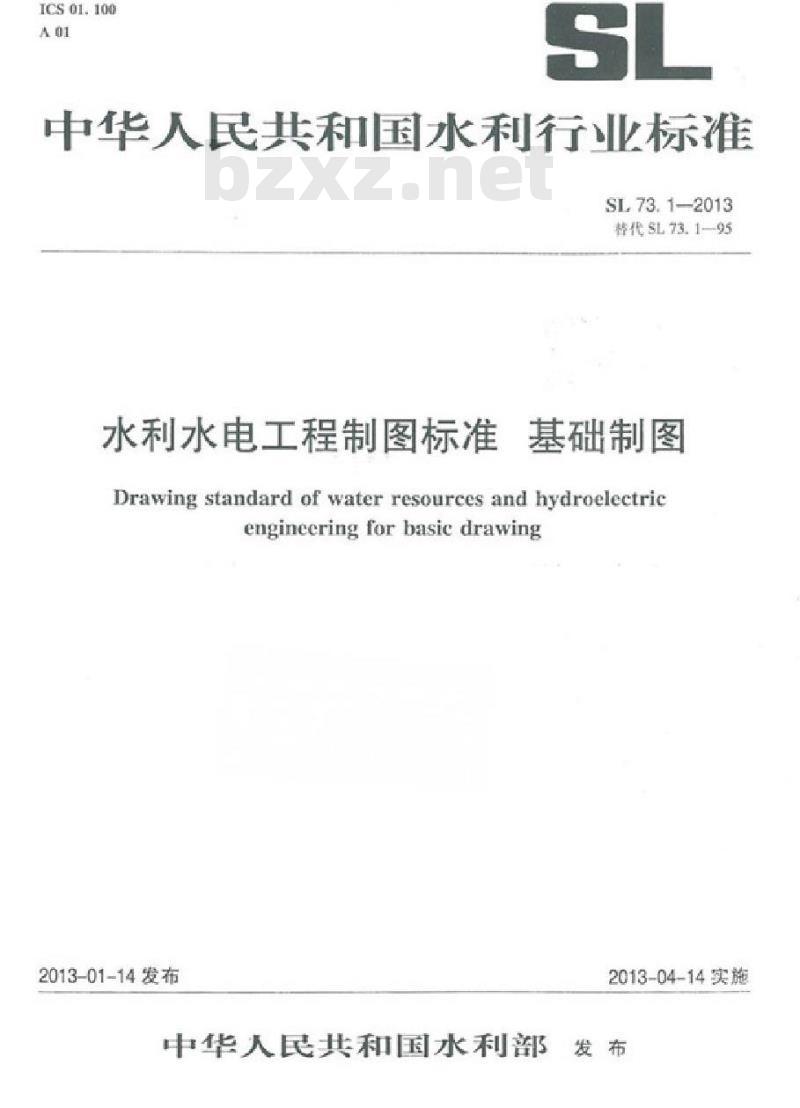

中华人民共和国水利行业标准
SL.73.1-2013
替代SL73.1-95
水利水电工程制图标准
基础制图
Drawing standard of water resources and hydroelectricenginecring for basic drawing2013-01-14发布
2013-04-14实施
中华人民共和国水利部
中华人民共和国水利部

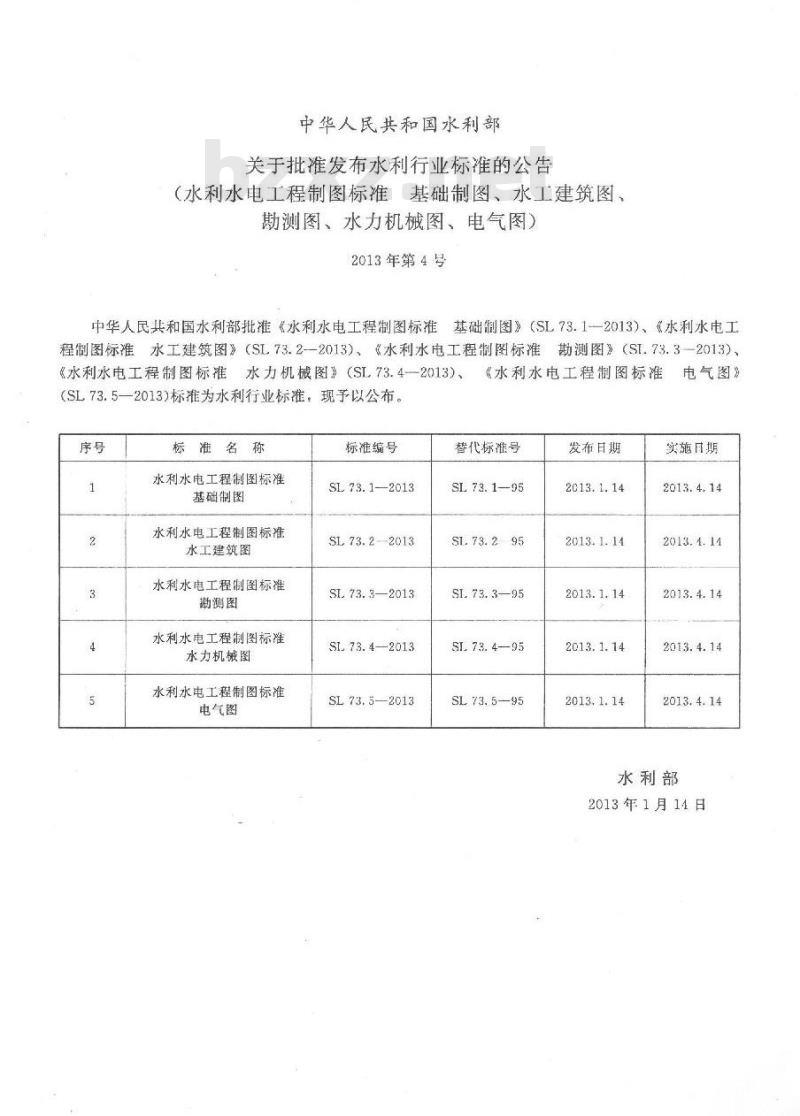

关于批准发布水利行业标准的公告（水利水电工程制图标准基础制图、水工建筑图、测图、水力机械图、电气图）
2013年第4号
中华人民共和国水利部批准《水利水电工程制图标准基础制图》（SL73.1--2013）、《水利水电工程制图标准水工建筑图》（SL73.2--2013）、《水利水电工程制图标准勘测图》（ST.73.3--2013）《水利水电工程制图标准水力机械图》（SL73.42013）、《水利水电工程制图标准电气图
（SL73.5—2013）)标准为水利行业标准，现予以公布。序号
标准名称
水利水电工程制图标准
基础制图
水利水电工程制图标准
水工建筑图
水利水电工程制图标准
勘测图
水利水电工程制图标准
水力机械图
水利水电工程制图标准
电气图
标准编号
SL73.1—2013
SL73.2-2013
SL73.3—2013
SL73.4—2013
SL73.5—2013
替代标准号
SL 73. 195
SL, 73.295
SL 73.3—95
SL 73. 495
SL73.5-95
发布日期
2013.1.14
2013.1.14
2013.1.14
2013.1.14
2013.1.14
实施目期
2013.4.14
2013.4.14
2013.4.14
2013.4.14
2013.4.14
水利部
2013年1月14日

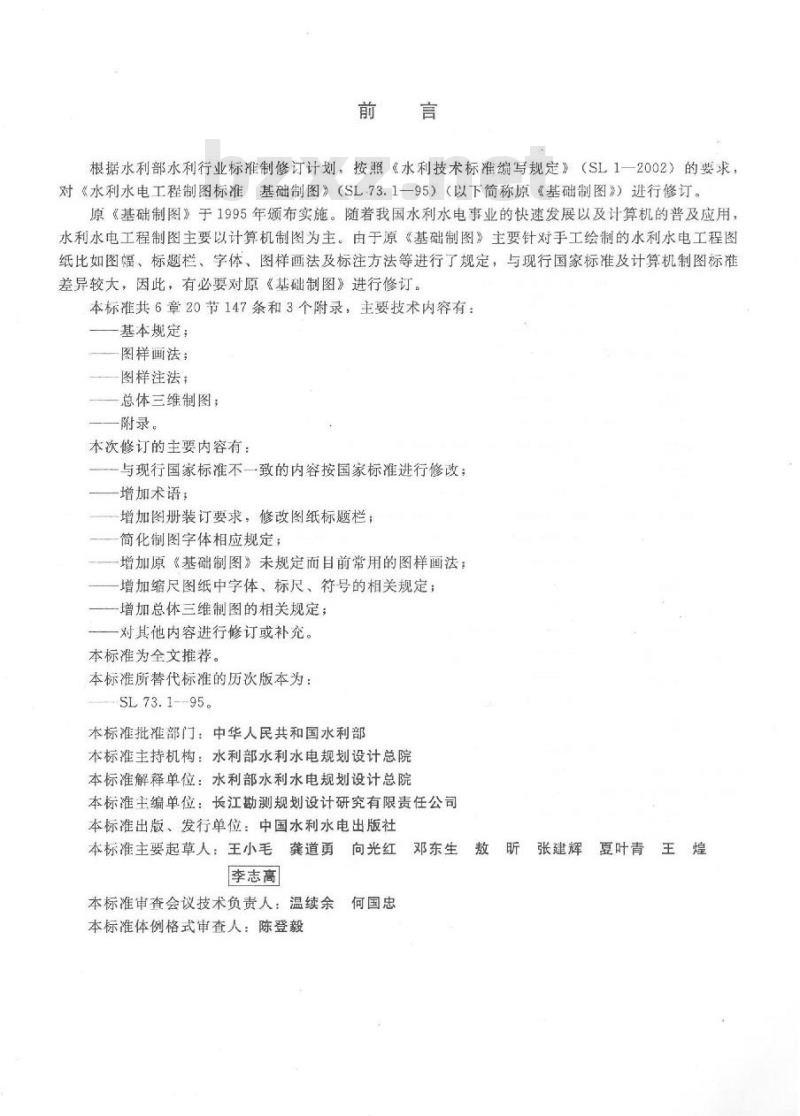

根据水利部水利行业标推制修订计划，按照《水利技术标准编写规定》（SL1一2002）的要求：对《水利水电工程制图标准基础制图》（SL73.1一95）（以下简称原《基础制图》）进行修订。原《基础制图》于1995年颁布实施。随着我国水利水电事业的快速发展以及计算机的普及应用，水利水电工程制图主要以计算机制图为主。由于原《基础制图》主要针对手工绘制的水利水电工程图纸比如图幅、标题栏、字体、图样画法及标注方法等进行了规定，与现行国家标准及计算机制图标准差异较大，因此，有必要对原《基础制图》进行修订。本标推共6章20节147条和3个附录，主要技术内容有：基本规定；
图样画法：
图样注法；
总体三维制图；
附录。
本次修订的主要内容有：
与现行国家标准不一致的内容按国家标准进行修改；-增加术语；
增加图册装订要求，修改图纸标题栏；简化制图字体相应规定
增加原《基础制图》未规定而目前常用的图样画法；-增加缩尺图纸中字体、标尺、符号的相关规定；一增加总体三维制图的相关规定；对其他内容进行修订或补充。
本标准为全文推荐。
本标准所替代标准的历次版本为：SL 73.1--95。
本标准批准部时：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：长江勘测规划设计研究有限责任公司本标准出版、发行单位：中国水利水电出版社本标准主要起草人：王小毛龚道勇向光红李志高
本标准审查会议技术负责人：温续余何国忠
本标准体例格式审查人：陈登毅邓东生敖昕张建辉夏叶青王煌

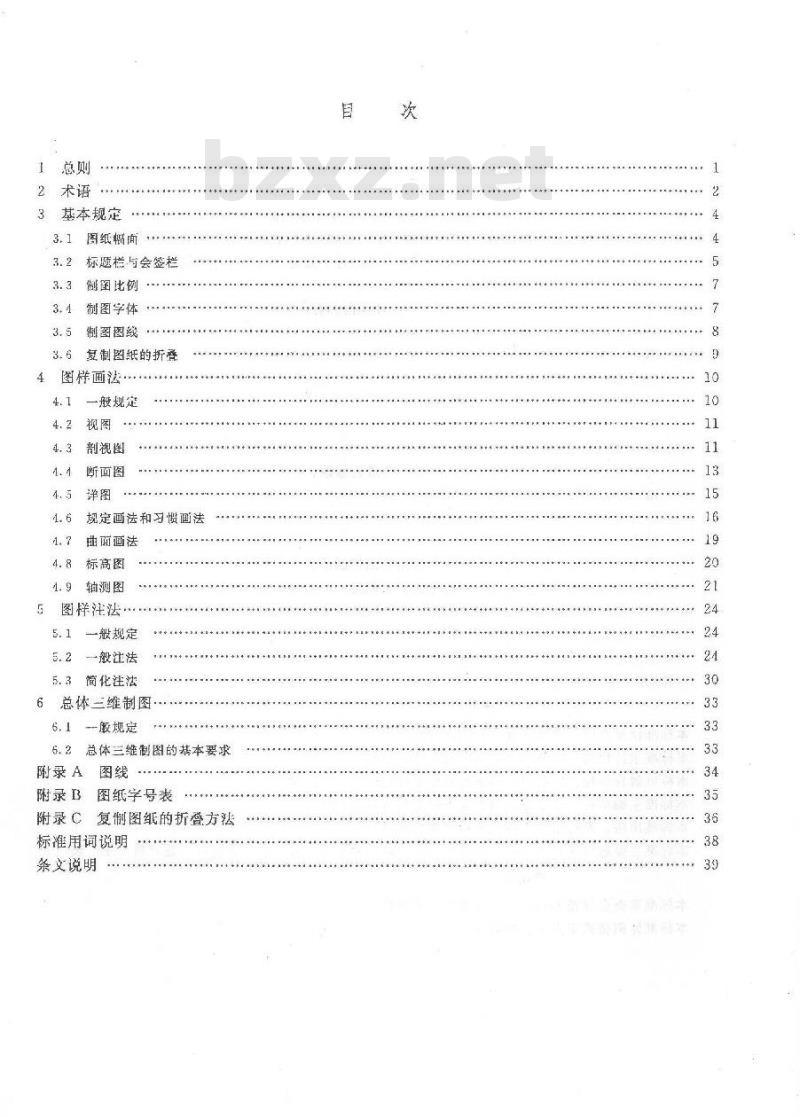

基本规定
图纸幅面
标题栏与会签栏
制图比例
制图字体
制图图线
复制图纸的折叠
图样画法
一般规定
制视图
断面图
规定画法和习惯画法
曲面酒法
标高图
轴测图
图祥注法
一般规定
般注法
简化注法
6总体三维制图.
一般规定
总体三维制图的基本要求
附录A
附录B
附录C
图纸字号表
复制图纸的折叠方法
标准用词说明
条文说明

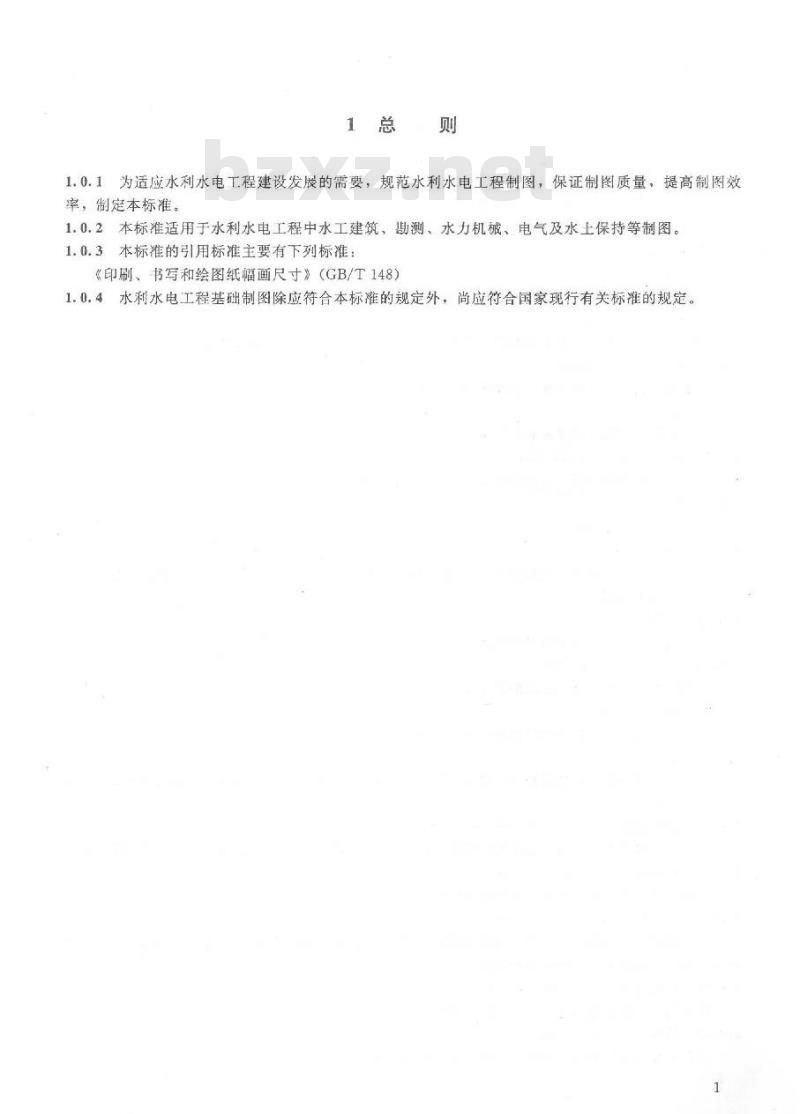

1.0.1为适应水利水电工程建设发展的需要，规范水利水电工程制图，保证制图质量，提高制图效率，制定本标准。
1.0.2本标准适用于水利水电工程中水工建筑、勘测、水力机械、电气及水土保持等制图。1.0.3本标准的引用标准主要有下列标准：《印刷、书写和绘图纸幅画尺寸》（GB/T148）1.04水利水电工程基础制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定。2.0.1图纸drawingpaper
2术语
包括已绘图样与木绘图样的带有图标的绘图用纸。2.0.2图纸幅面formats
图纸的大小、规格。
2.0.3图框border
图纸上限定绘图区域的线框。
2.0.4尺寸dimension
用特定长度或角度单位表示的数值并在技术图样上用图线符号和技术要求表示出米，2.0.5标题栏titleblock
由名称及代号区、签字区、更改区和其他区组成的栏目。2.0.6比例scale
图中图形与实物相应要素的线性尺寸之比2.0.7标注markings andnotes
在图纸上对绘制图线、图形所注出的文字命名或说明。2.0.8图形figure
图样中的几何形状。
2.0.9图样drawing
在图纸上按一定规则、原理绘制的，能表示被绘物对象的位置、大小、构造、功能、原理、流程、工艺要求等的图。
2.0.10字体lettering
图中文字、字母、数字的书写形式，2.0.11图线drawinglines
在图纸上绘制的符合一定规格的线条。2.0.12视图views
由建筑物或构件向投影面投影所得到的图形。2.0.13剖视图sectian
用剖切平面部开建筑物或构件，将处在切面与投影面之间位置的部分向投影面投影所获得的图形。部视图可简称剖视。
2.0.14特殊视图specialsectionalview视图不是按六个基本视图的投射方向绘制或视图位置不符合基本视图配置关系要求所得的视图。2.0.15全剖视full sectional view用剖切平面完全地剖开物体后所得的剖视图。2.0.16半剖视half sectional view物体具有对称平面，在垂直于对称平面的投影面上的投影所得的图形，以中心线为界，一半画成部视，另一半画成视图，所组合的图形。2.0.17局部剂视localsectionalvicw用剖切平面局部地剖开物体所得的剖视图。2.0.18阶梯剖视offsetsection
用几个互相平行的部切平面剖开物体所得的部视图。2
2.0.19旋转剃视aligned section用两个相交的剖切平面部开物体所得的剖视图。2.0.20复合剖视compoundsection同时用两个或两个以上平行和相交的韵切面剖切所得的剖视图。2.0.21断面图cross-scction
用剖切面将构筑物或构件的某处切断，仅绘出该剖切面与物体接触部分的图形。断面图也可称为剖切面图，简称断面。
2.0.22移出断面图removedcross-section绘制在视图之外的断面图。
2.0.23重合断面图revolvedcross-section绘制在视图之内的断面图。
2.0.24纵断面图longitudinal cross-section平行于建筑物长轴线或顺水流流向剖切所得到的图形。2.0.25横断面图transversecross-section垂直于建筑物长轴线或顺水流流向部切所得到的图。2.0.26详图detail
当建筑物或构件需表示为更详细的结构、尺寸时，用大于原图形的比例另行绘出的图形。2.0.27展视图、展开图outspreadview当建筑物、构件的轴线或中心线为曲线或折线时，为表示其立面沿轴线或中心线进行剂切所得到的视图或断面图。
2.0.28图例legend
用代表性图形示意地表示某种被绘对象。2.0.29标高图hypsography
用标高投影法所得到的单面正投影图。2.0.30计曲线indexcontour
从高程基准面起，每隔4条首曲线加粗描绘的等高线。2.0.31平面图plane
将建筑物或构件按正射投影所绘制的视图。2.0.32示坡线slopeline
平面上对水平面的最大斜度线，或直纹曲面上的直素线。2.0.33坡面slope
土建施工完成的具有规则坡度的平面或曲面。2.0.34坡边线slopemargeline
坡面与地面的交线。
2.0.35轴测图axonometric drawing用平行投影法将空间形体和确定其位置的空间直角坐标系投影到投影面上得到的图形。2.0.36轴测轴axonometricaxis
轴测投影坐标轴。
3基本规定
图纸的幅面宜采用基本幅面，也可采用加长幅面。图纸基本幅面及图框尺寸应符合表3.1.2的规定。表3.1.2基本幅面及图框尺寸（第一选择）精面代号
841X1189
594×841
420X594
297X420
单位：mm
210×297
3.1.3加长幅面宜选用表3.1.3-1和表3.1.3-2所规定的加长幅面，幅面的尺寸是由基本幅面的短边成整数倍增加后得出，见图3.1.3。加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。图纸幅面的尺寸公差应满足《印刷、书写和绘图纸幅面尺寸》（GB/T148）的规定。表3.1.3-1加长幅面（第二选择）幅面代号
韬面代号
面代号
1189X1682
420X1486www.bzxz.net
420×891
420×1183
297X630
表3.1.3-2加长幅面（第三选择）Acx3
1189X2323
420×1783
841×1783
420×2083
841×2378
297X1251
297×841
5541261
297×1471
594X1682
297X_682
单位：mm
297×1051
单位：mm
594×2102
297X1892
图3.1.3中粗实线所示为表3.1.2所规定的基本幅面（第选择）；细实线所示为表3.1.3-1所规定的加长幅面（第二选择），虚线所示为表3.1.3-2所规定的加长幅面（第三选择）2523
1051443
841A4X4
A2A3X3A3X4
89111891486178320802378
幅面加长（单位：mm）
3.1.4图框线应用粗实线绘制，线宽应满足附录A的要求，格式分无装订边和有装订边两种，同一产品的图样应采用-种格式。
31.5无装订边图纸或有装订边图纸的图框格式见图3.1.5。图纸应画出周边线（幅面线）、图框线和标题栏。3.1.6图幅分区应符合下列规定：1图幅分区的数目应是偶数，分区数目可按图样的复杂程度确定。绘在图框线和幅面线之间的分区线应采用细实线。
2分区顺序沿上边、下达从左至右方向以正体阿拉伯数字依次编号，沿左边、右边自上而下以正体拉丁学母次序编号，见图3.1.6。
3分区代号应用阿拉伯数字和拉丁字母表示，拉丁字母在左，阿拉伯数字在右。
图框线
周边线
标题栏
)无装订边图纸的图格式
周边线
标题栏
图框线
b)有装订边图纸的图框格式
图3.1.5图框格式
图3.1.6图幅分区
3.1.7存档缩微复制的图纸，一个边上应附有一段准确的米制尺度（标尺），匹个边上应附有对中标志。米制尺度（标尺）的总长应为100mm，分格应为10mm。对中标志应画在幅面线的中点处，用粗实线绘制，从周边画人图框内约5mm：见图3.1.6。3.1.8报告附图册（或施工详图图册）图纸宜采用A3幅面或A3加长幅面绘制。采用缩微复制的图纸对标题栏，文字及尺寸标注大小宜作适当调整，总平面布置图宜绘制比例尺。3.2标题栏与会签栏
3.2.1标题栏、会签栏及装订边的位置，应符合下列规定：1标题栏应放在图纸右下角，见图3.1.5。2会签栏宜在标题栏的右上方或左侧下方。3横式图纸装订边应在图左边：立式图纸的装订边对A0、A2、A4图宜在图.上边。3.2.2标题栏的外框线应为粗实线，分格线应为细实线3.2.3标题栏的内容、格式和尺寸可按下列样式绘制：1对A0、A1幅面可按图3.2.31所示式样绘制：对A2~A4幅面可按图3.2.3-2所示式样绘制。
（单位名称）
设计证号
（程名）
（图名）
图3.2.3-1A0、AI幅面标题栏（单位：mm）2涉外工程图纸的标题栏可按图3.2.3-3所示式样绘制。(设计阶段）
(专业大类）
3勘测图件的标题栏可按图3.2.3-1~图3.2.3-3所示式样绘制，并将“设计”栏、“制图”栏相应改为“制图”栏、“描图”栏，“设计证号”栏改为“勘测证号”。3.2.4图纸中会签栏的内容，格式及尺寸可按图3.2.4-1所示式样绘制，其位置见图3.2.4-23.2.5修改图宜在标题栏上方或左边设置修改栏，修改栏的格式可按图3.2.5所示式样绘制。5
批准APPROVED
核定VERIFIED
审查EXAMINED
校核CHECKEL
设计DESIGNED
制图DRAWN
设计证号D.CNO.
会签专业
图3.2.4-1
设计证号
(单位名称）
（设计阶段）
(专业大类）
(T程名)
（图名）
10 +10+10+10+
2幅面标题栏（单位
图3.2.3一
(单位名称）
(COMPANY NAM
工程名）
(PROJECT)
BRAWIRGTTET
比例 SCALE
图号RAWTNG NO.
会签者
涉外工程图标
会签栏格式（单位：mm）
百DATE
会签栏
标题档
设计 DESIGN
部分SECTION
会签栏
标题栏
图3.2.4-2会签栏位置
修改内容
修改者
：修改栏（单位：mm）
制图比例可按表3.3.1的规定选用3.3.1
常用比例
可用比
注：n为正楚数。
:2×10m
3.3.2整张图纸中用不同比的，应在该图图名之后或图名质线下方质注，比例的字高应较图名体小1号或2号见图3323.3.3整张图纸中只用一利比例的成统注写在标顾内3.3.4在一个视图中的错直和水平两个方向可采用不同的比值不宜超过5倍。图样比可采用沿铅直和水平方向分别标注的服3.3.5有缩放要求的图纸
应加绘比例尺图形标法比例尺
50(mm)
3.4.1制图字体应符合下列规定：裁
两个比例比
形见图33.5。
北创尺市
位：cm）
1:5×10元
(10Xn）：1
1:4X10m
图名1+203
制图比例
标注形式
50(rnm)
1汉字中的简化字应采用国家正式公布实施的简化字，宜采用仿宋体。在同一图样上，宜采用一种型式的字体。在同一行标注中，汉字、宁母和数字宜采用同一字号。2绘图用字库宜采用操作系统自带的TrueType字库。3手工制图图样中书写的汉字、数字、字母等均应字体端正，排列整齐，间隔均勾。3.4.2字体的号数（简称字号）指字体的高度，图样中字号可用20mm、14mm、10mm、7mm、5mm、3.5mm、2.5mm。Ao图汉字最小字高不宜小于3.5mm，其余不宜小于2.5mm。字宽宜为字高的0.7~0.8倍。图纸字号见附录B。3.4.3汉字应使用正体字，阿拉伯数字或拉丁字母可使用14
斜体字格式（单位：mm）
斜体字，斜体字的字头向右倾斜：与水平线约成75\角，见图3.4.3。
3.4.4用作指数、分数、极限偏差、脚标、1标的数字和7
字母，可采用小一号字体。
3.5制图图线
图线的各种名称、型式、代号、宽度及其应用见附录A的规定。3.5.1
图样中的图线宽度的尺寸系列应为0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm,1.4mm，2.0mm.
3.5.3图线画法应符合下列规定：同一图样中图线的类型和宽度宜一-致。2
圆的对称中心线线段的交点应为圆心，见图3.5.3-1。3
点面线和双点间线的首未两端应绘为线段。4
较小的图形，可采用细实线代替点画线和双点画线，见图3.5.3-2。5虚线与虚线交接，或虚线与其他图线交接，应是线段交接，见图3.5.3-3。虚线为实线的延长线的，不应与实线连接，见图3.5.34。图3.5.3-1圆的
中心线
图3.5.3~2小圆的
中心线
图3.5.3-3虚线与虚线
和虚线与实线交接
图3.5.3-4虚线为实线
延长线与实线交接
6空心圆柱体和实心圆柱体的断裂处可采用曲折断线绘制或直折断线绘制，见图3.5.3-5。7图样中两条平行线之问的距离不应小于图中粗实线的宽度，且最小间距不应小于0.7mm。8图线不宜与文字、数字或符号重叠、混淆；出现图线与文字、数字或符号重叠的，应保证文字、数字或符号等的清晰。
3.5.4标注引线应符合下列规定：1引线采用细实线，宜采用与水平成30°45°a)曲折断线
b)直折断线
图3.5.3-5圆柱断裂处的绘制
图3.5.4-1引线和索引编号、详图编号60°和90°的直线再折为水平线的形式。索引编号、详图编号的引线应对准圆心，见图3.5.4-1。文字说明应注写在引线水平折线的上方或端部之后，见图3.5.4-2。
文学说明
文字说明
图3.5.4-2引线和文字说明
2同时引出几个相同部分的引线，宜采用平行的引线或集中于一点的放射线表示，见图3.5.4~3。
3多层结构、材料和管线可采用公共引线，引线应垂直通过被引出的各层，并对应标注文字说明或编号，见图3.5.4-4。
