【国家标准】 冷热水用耐热聚乙烯(PE-RT)管道系统 管材

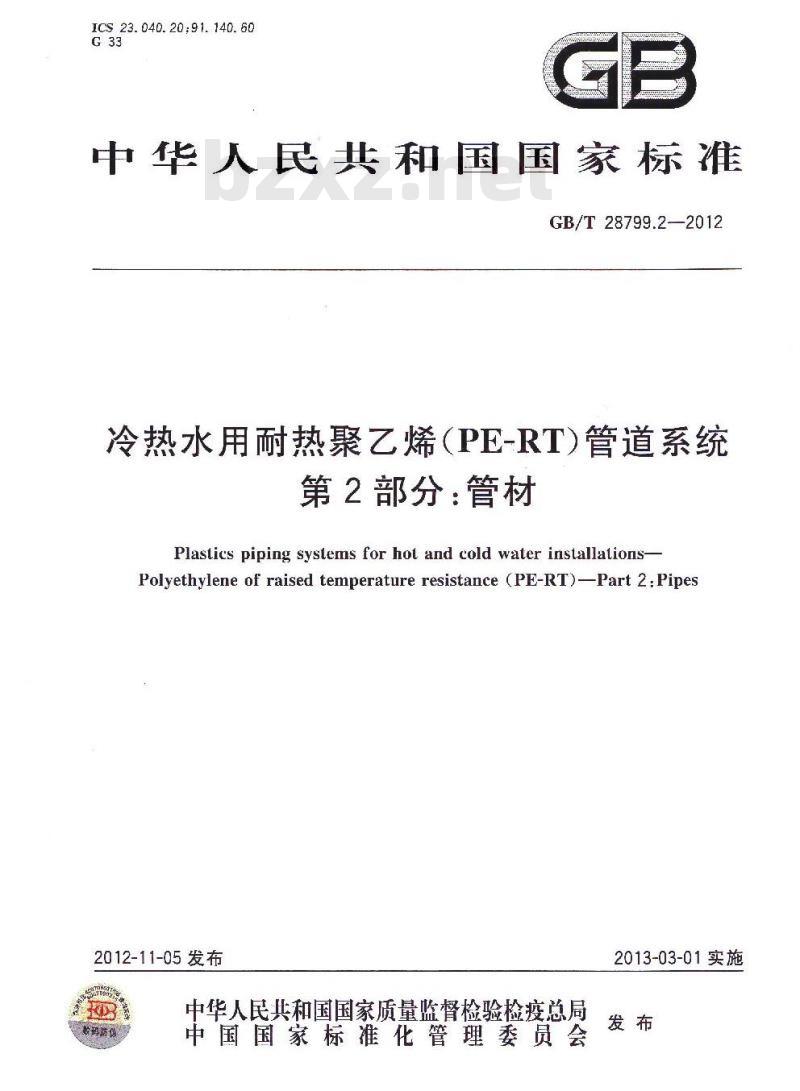

ICS 23. 040. 20;91. 140. 60
中华人民共和国国家标准
GB/T 28799.22012
冷热水用耐热聚乙烯（PE-RT）管道系统第2部分：管材
Plastics piping systems for hot and cold water installations-Polyethylene of raised temperature resistance (PE-RT)-Part 2:Pipes2012-11-05发布
中华人民共和国国家质量监督检验检疫总局数码防仪
中国国家标准化管理委员会
2013-03-01实施
GB/T28799≤冷热水用耐热聚乙烯(PE-RT)管道系统》分为三部分：第1部分：总卿；
.第2部分.管材；
第3部分：管件。
本部分为GB/T28799的第2部分。本部分按照GB/T1.1—2009给出的规则起靠，GB/T28799.2—2012
本部分的制定参考了国际标准IS0 22391,2007冷热水用耐热聚乙烯(PE-RT)管道系统》系列标准和奥地利国家标准 OVORM B 5159:20C4《冷热水用耐热聚乙烯(PE-RT)律道系统》,紧密跟踪了该标准的制定工作进展利管材的最新发展，并结合了我国耐热聚乙烯管材生产使用实际请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本部分由中国轻工业联合会提出。本部分由全国塑料制品标雅化技术委员会(SAC/TC 48)H口。本部分起节单位：上海乔治费歇尔管路系统有限公司，佛山市H丰企业有限公司、爱康企业集团（上海)有限公而，成都川路塑胶集团有限公司、上海白蝶管业科技股份有限公司武汉金牛经济发展有限公司，公元塑业集团有限公司、渐江中财管道科技股份有限公司，顾地科技股份有限公司，浙江伟星新型建材股份有限公司、金德管业集团有限公司。本部分主要起草人：赵启群、彭晓翊、姚水良、贾立举、柴冈、涂向群、黄剑、良玉、付志敏、柯锦玲、冯金茂、王士良。

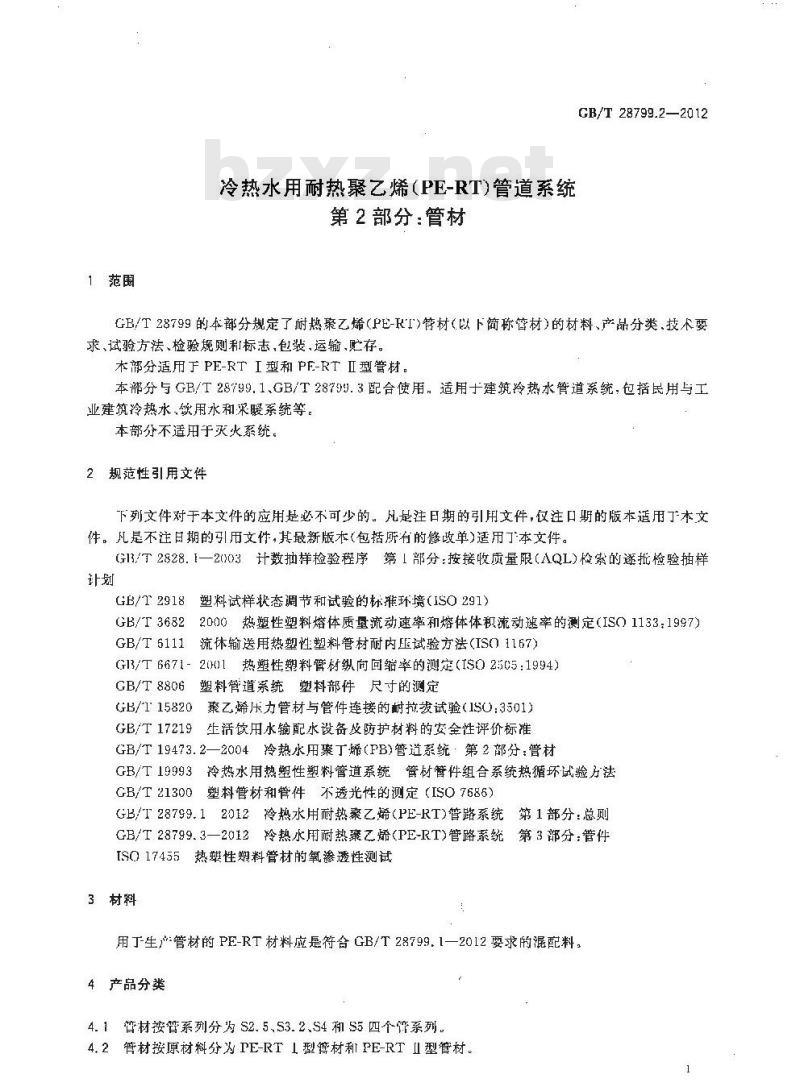

1范围
冷热水用耐热聚乙烯(PE-RT)管道系统第2部分：管材
GB/T 28799.2—2012
GB/T28799的本部分规定了耐热案乙烯（PE-RT)管材（以下简称管材）的材料、产品分类.技术要求、试验方法、检验规则利标志，包装、运输贮存。本部分适用于PE-RTI型和PF-RTI型管材。本部分与GB/T28799.1.GB/T28799.3配合使用，适用建筑冷热水管道系统，包括民用与工业建筑冷热水、饮用水和采暖系统等。本部分不适用于灭火系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注口期的版本适用丁本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用丁本文件。G13/T2828.1—2003计数抽样检验程序第1部分：按接收质量限（AQL)检案的逐批检验抽样计划
GB/T 2918
GB/T 3682
GB/T 6111
塑料试样状态调节和试验的标推环境（ISO291)2000热塑性塑料熔体质量动速率和熔体体积流动速率的测定（IS01133.1997)流体输送用热塑性塑料管材耐内压试验方法(IS01167)热塑性塑料管材纵向回缩率的测定（IS02505：1994）G3/T 6671-
GB/T 8806
GB/1 15820
GB/T 17219
塑料管道系统塑料部件尺寸的测定聚乙烯压力管材与管件连接的耐拉发试验（1SO：3501）生活饮用水输配水设备及防护材料的安全性评价标准GB/T19473.2—2004冷热水用聚丁烯(PB)管道系统·第2部分：管材GB/T19993冷热水用热塑性塑料管道系统管材管件组合系统热循坏试验方法GB/T21300
塑料管材和管件不透光性的测定（ISO7686GB/T28799.12012冷热水用耐热案乙烯PE-RT)管路系统第1部分：总则GB/T28799.3—2012冷热水用耐热案Z烯(PE-RT)管路系统第3部分：管件[SO17455热塑性塑料管材的氧渗透性测试3材料
用于生产管材的PE-RT材料应是符含GB/T28799.1—2012要求的混配料。4　产品分类
管材按管系列分为 S2.5,S3.2、S4和S5四个管系列。4.2管材按原材料分为PE-RT 型管材利I PE-RT Ⅱ型管材。GB/T28799.2—2012
管材的使用条件级别分为级别1、级别2、级别4、级别5四个级别，见GB/T28799.1—2012。4.3
管材按使用条件级别和设计压力选择对应的管系列S值，见表1及表2。管材的最大允许工作压力（力PVs）的计算方法及示例参见附录A.3，管系列S的选择(PE-RT I型）
设计压力
设计压力
级别1
(on=3.29MPa)
级别2
(op=2.68MPa）
级别4
(5p=3.25MPa)
管系列(S)
列S的选择CPE-RTI型
刘（S）
管材按功能分为带阻瀚层的管材和普通管材。5要求
5.1颜色
地暖管材宜为本色，生活饮用水管材宜为灰色，其他颜色山供需双方协商确定。5.2外观
级别5
(o=2.38MPa)
级别5
管材内外表面应光滑，平整，清洁，不应影响产品性能的明显划痕、凹陷、气泡、杂质等缺陷管材表面颜色应均匀一致，不充许有明显色差。管材端面应切割平整并与轴线垂直5.3规格尺寸
管材的平均外径和最小壁厚应符合表3的要求。管材任一点的壁厚偏差应符合表4的规定。带阻隔层管材的壁厚值不包括阻隔层和粘接层的厚度。

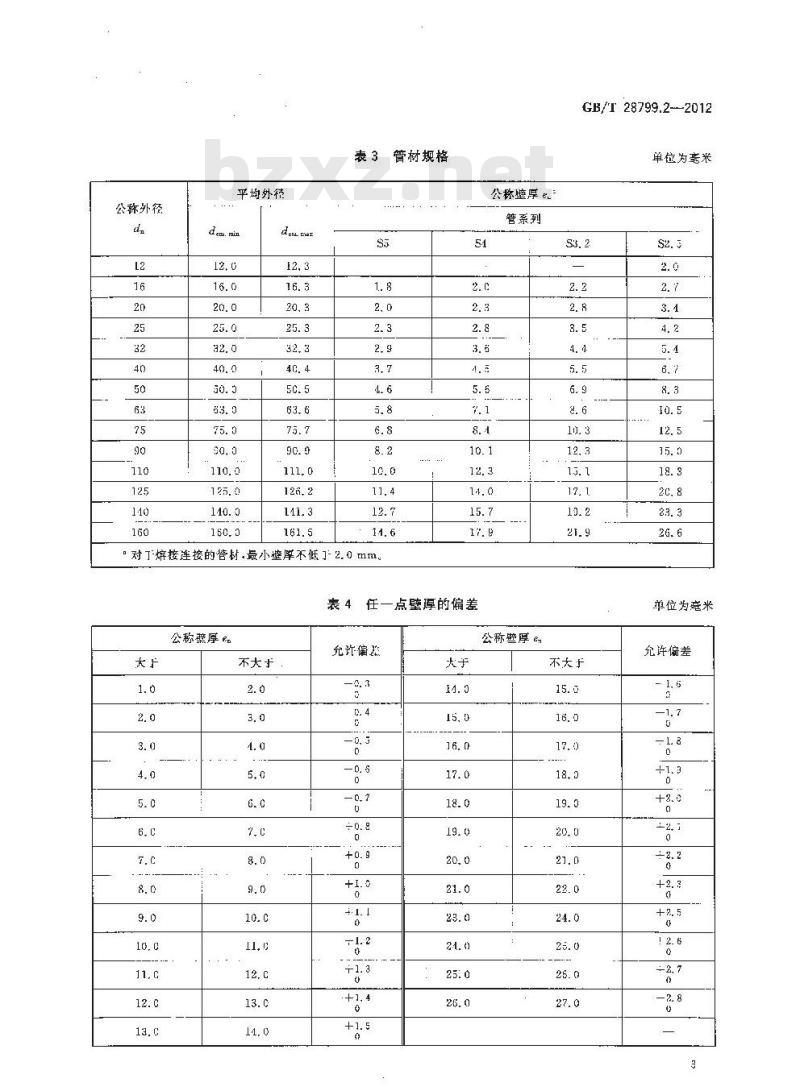

公称外径
平均外径
d co. min
d en Euar
表 3管材规格
\对T穿接连接的管材.最小壁率不低了2.0mm51
公称壁厚e
管系列
表4任一点壁厚的偏差
公称盘厚品
充许偏
.+1. 4
公称樊厚的
GB/T 28799.2--2012
单位为毫米
不大下
单位为毫米
允许偏差
GB/T 28799.2—2012
5.4静液压强度
管材的静液压强度应符合表5的规定表5管材的静液压强
PE-RT I型
PE-RTI型
5.5物理和化学性能
无穆漏
无破裂
管材的物理和化学性能械
纵向回缩率
静液压状态下
的热稳定性
熔体质量流
动遮率MFR
透光率·
透氧率
无破裂
无诊漏
静液压应力
6的规
管树的
而理和件
试验时间：
试验参数
试验温度
学性能
110℃
8 mm的液压应力
试验温度
试验时问
试样数量
与对原料测定值之差，不应超过上0.3g/10min月不超过土20%
o. I g/(d-m)s
仅适用于输送生活饮用水用管材。 仅适用于带阻氧层的管材。
磁码质量
试验温度
TI型PE-RTI型
110℃
110℃
190℃
试验时问
GB/T6671
GB/T 6111
GB/T35822000
GB/T21300
ISO17455
5.6管材的卫生性能
用于输送生活饮用水的管材应符合GB/I17219的规定5.7系统适用性
GB/T 28799.2—2012
管材与所配管件连接后，根据连接方式，按照表7的要求，应通过耐内玉，弯曲、耐拉拔、热循环、循环压力、耐真空等系统适用性试验。表7系统适用性试验
系统适州性试验
内医减验
弯曲试验
耐拉拔试验
热循环试验
循环法力试验
耐真空试验
热熔承插连接SW
注：一带要试验;-不需要试验。5. 7. 1
耐内压试验
连接方式
电熔连接EF
机械连接M
按衰8规定的参数进行静液乐试验，试验中管材,管件以及连接处应无破裂、无渗漏。表8
耐内压试验条件
PE-RTⅡ型
5.7.2弯曲试验
管系列
试验压力/MPa
试验温度/℃
武验时闻/h
试样数量/件
接表9规定的条件进行弯曲试验，试验中管材、管件以及连接处应无破裂、无渗漏。仅当管材公称直径大于或等于32m时做此试验。5
GB/T 28799,2—2012
PE-RTI型
PE-RT型
耐拉拨试验
管系列
弯曲试验条件
试验力/MPa
试验温度/℃
试验耐间/h
试样数量/件
按表10规定的试验条件，将管材与等径或异径直通管件连接而成的组件施加恒定的轴向拉力，并保持规定的时间，试验过程中管材与管件连接处应不发生松脱。表 10耐拉拨试验条件
凝度/℃
23—2
系统设计压方/MPa
所有压方等级
-&.为管材的公称外径，单位为mm。轴向拉力/N
1, 178 d,3.
0. 314 d,2
0. 471 d,*
0.628 d.3
0. 785 d.
试验时间/h
对各种设计压力的管道系统与应按表10规定进行23℃土2℃的拉技试验，同时根据管道系统的设计压力选取对应的轴向拉力，进行拉试验，试件数量为3个。较高压力下的试验结果也可适用于较低压力下的应用级别。5.7.4热循环试验
按表11规定的条件进行热循环试验，试验中管材、管件以及连接处应无破裂、尤渗漏6
管系列
试验压力
热循环试验条件
最商试验温度最低试验温度
循环次数
GB/T 28799.2—2012
试验时间
冷热水各
较高减度、较高压力下的试验结果也可适用于较低温度或较低压力下的应用级别，5.7.5
循环压力冲击试验
试样数量
按表12规定的条件进行循环压力冲击试验，试验中管材、管件以及连接处应无破裂、无渗漏。表12循环压力冲击试验条件
试验压力/MPa
设计压力bZxz.net
真空试验
最高试验乐力
最低试验压力
按表13给出的参数进行真空试验，斌验温度
表13真空试验参数
真空密封性
鼠验温度
试验时间
试验尺力
试样数
试验参数
—0.08 MPa
循环次数
循环额率
饮/min
30上5
试数量
真空压力变化们.0C5MPa
GB/T 28799.2—2012
6试验方法
6.1试样状态调节
应在管材生产24h后进行取样。
除非另有规定外，试样应按GB/T2918，在温度为23℃士2℃下进行状态调节颜色及外观检查
来用目测方法，观察管材颜色是否符合5.1、5.2要求。6. 3尺寸测蛋
6.3.1平均外径及最小外径
按GB/18806进行测量。测量外径时应选取距离端头至少50mm处进行，6.3.2壁厚
按GB/T8806对所抽取的试样沿阅周测量整厚的最大和最小值,精确到0.1mm,小数点后第二位非岑数字四舍五入。
测量壁厚时应选取距离端头10tm~50mm处进行。6.4纵向回缩率
按GB/T6671—2001方法进行试验。6. 5 静液压试验
6.5.1试验条件中的温度、静液乐应力、时问按表5的规定，6.5.2试验方法按GB/T6111进行，采用a型封头，6.6静液压状态下的热稳定性试验6.6. 1试验条件
按表6的规定进行试验。试验介质：管材内部为水，外部为空气，6.6.2试验方法
按（GB/T6111进行试验，采用a型封头。6.7熔体质量流动速率
按GB/T3682进行试验，带阻隔层的管材测试时应除去阻隔层和粘接层树脂。6.8透光率
按照GB/T21300进行试验。
6.9透氧率
按 ISO 17455 进行试验。
卫生性能
按GB/T17219进行试验。
6.11系统适用性试验
6. 11. 1 耐内压试验
GB/T28799.22012
试验组件应包括管材和至少两种以上相配套使用的管件，管内试验介质为水，管外介质为水或空气，按照GB/T6111进行试验，采用a型封头。6.11.2
弯曲试验
2004附上进行试验。
按GB/T 19473.2
6.11.3耐拉拔试验
接GB/T
享820进行试验。
热循环试
按GBT19993进行试
循环压力冲击试
按GE/T19473.2
真空试验
2001附
按 GB/1943.2—
7检验规则
检验分类
04附录E进行#
检验分为定型检验、出厂检验和型空7.2
组批和分组
7.2.1同一原料、同-设备和工艺且连续生产的向一规格管材做为一批，每批数量不超过30t。如果生产7大仍不足30t，则以7天产量为一批。一次交付可由一批或多批组成，交付时应注明批号，同交付批号产品为一个交付检验批。7.2.2按表14规定对管材进行尺寸分组。表14
管材的尺寸组和公称外径范围
尺寸组
公称外径范围/mm
GB/T 28799.2--2012
7.2.3按表14规定选取每-尺寸组中任规格的管材进行检验，即代表该尺寸组内所有规格产品。7.3定型检验
定型检验的项目为第5章规定的全部技术要求。同一设备制造厂的屁类型设备首次授产或原料生产厂或原料牌专发生变化时，进行定型检验。7.4出厂检验
7.4.1产品须经生产厂质量检验部门检验合格后并附有合格标志，方可出厂。出）检验项目为外观、尺寸、纵向国缩率、熔体质量流动速率(MFR)和静液压试验(20℃C/11 及55 ℃/22 h或165 h)。
7.4.2管材外观、尺寸按GB/T2828,1--2003采用正常检验次抽样方案，取-般检验水买I，接收质量限（AQL）4.C，抽样方案见表15。表15抽样方案
批范围
26-~95
91-150
151~280
281~-500
501~1 200
1 201-~3 200
3 201--10 000
样禾大小n
接收数 Ac
收数 Rc
·根/
7.4.3在计数抽样介格的产品中，随机抽取足够的样品，进行织向回缩率和（20℃/1h)的静液压试验及(9%℃/22 h）或(95℃/165 h)的静液压试验。7.5型式检验
7.5. 1管材型式检验项目为第 5 章中除 5. 5中的静液压状态下的热稳定性试验和5.7中的系统适用性试验以外的所有试验项。
7.5.2每两年进行一次型式检验。-般情况下，若有下列情况之一，也应进行型式检验；a）正式生产后，若材料、工艺有较大变化，可能影响产品性能时b）因任何原因停产半年以上恢复生产时：出厂检验结果与上次型式检验结果有较大差异时：国家质量监督机构提出进行型式检验要求时，d
7.6判定规则
外观、尺寸接照表15逃行判定。其他指标有一项达不到规定时.则随机抽取双倍样品进行该项复检，如仍不合格，判该批为不合格批。10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
