【国家标准】 弧焊电源 防触电装置

1CS25.160.30

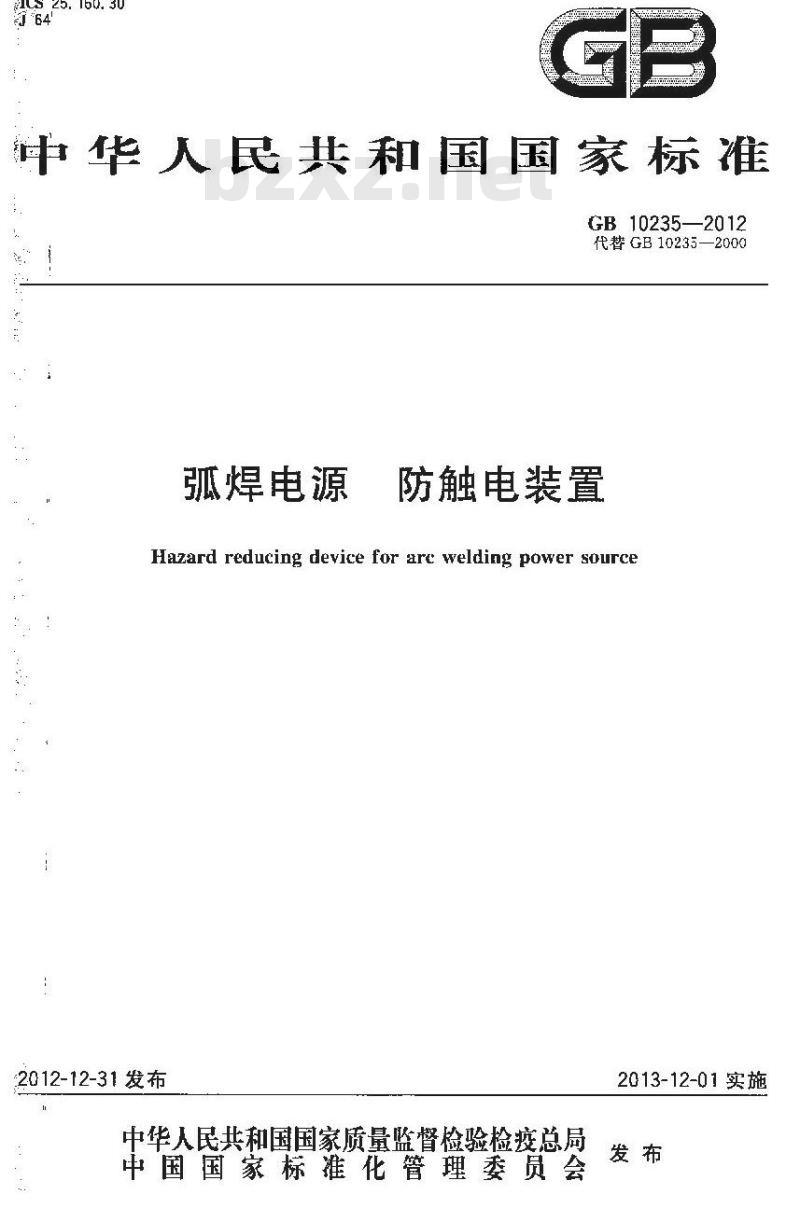

中华人民共和国国家标准
GB 102352012
代替GB10235—2000
弧焊电源
防触电装置
Hazard reducing device for arc welding power source2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-12-01实施

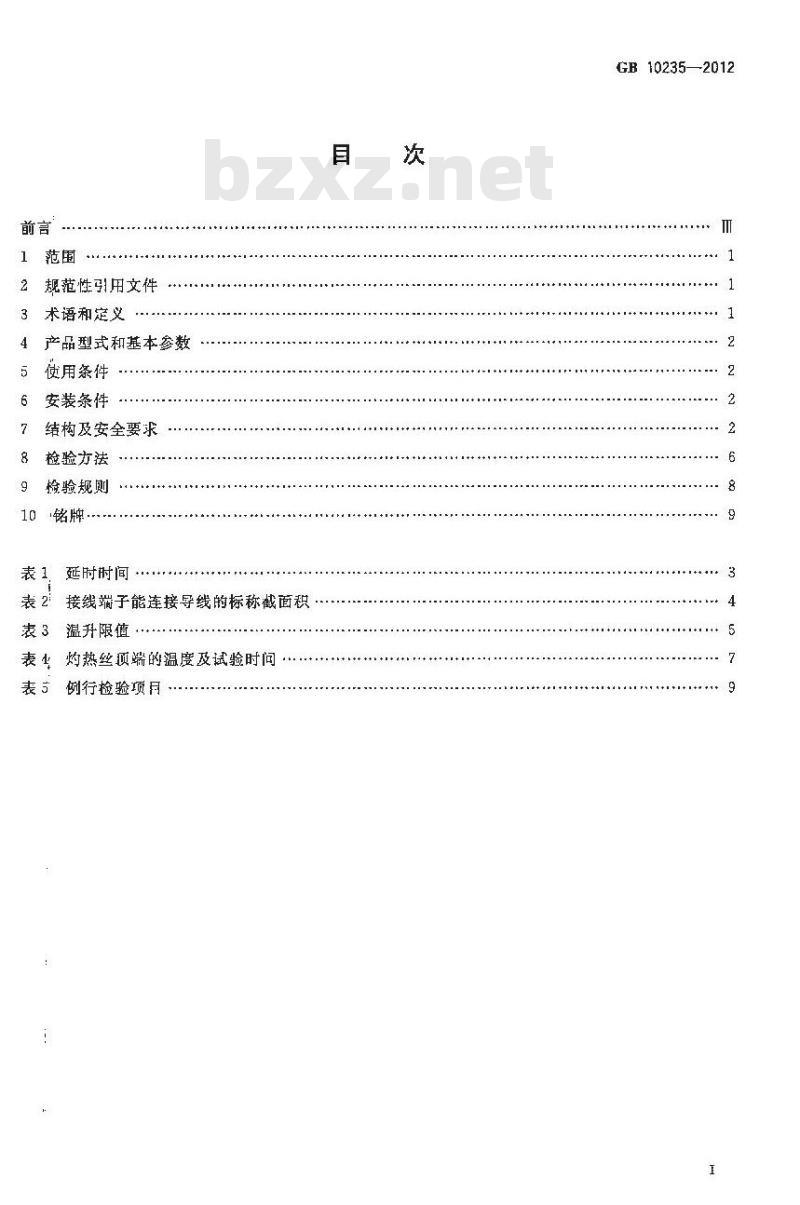

规范性引用文件
术语和定义
产品型式和基本参数
使用条件
安装条件
结构及安全要求
检验方法
检验规则
10铭牌
延时时间
接线端子能连接导线的标称截面积表3温升限值
表灼热丝顶端的温度及试验时问表5
例行检验项目
GB10235-2012

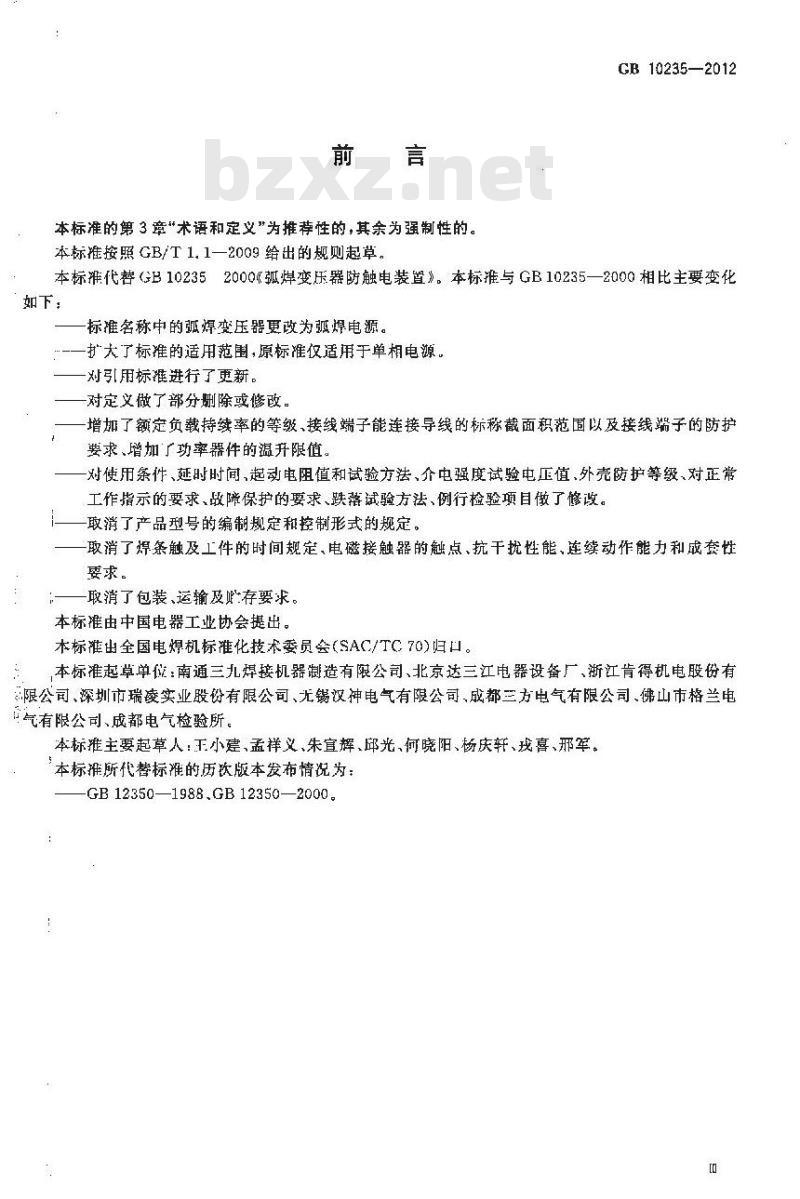

本标准的第3竞术语和定文”为推荐性的，其亲为强制性的。本标准按照 GB/T 1.1—2009 给出的规则起草,CB10235—2012
本标准代替GB102352000《弧焊变压器防触电装置》。本标准与GB10235—2000相比主要变化如下；
标准名称中的弧焊变压器更改为弧焊电源。扩大了标准的适用范围，原标准仅适用于单相电源。对引用标谁进行了更新。
对定义做了部分删除或修改。
增加了额定负载持续率的等级、接线端子能连接导线的标称截面积范固以及接线端子的防护要求、增加了功率器件的温升限值。对使用条件、延时时间,起动电阻值和试验方法、介电强度试验电压值,外壳防护等级,对正常工作指示的要求，障保护的要求、默试验方法、例行检验项目做了修政。-取消了产品型号的编制规定和控制形式的规定。取消了焊条触及工件的时间规定、电磁接触器的触点、抗干扰性能、连续动作能力和成套性要求。
取消了包装、运输及些存要求。本标准由中国电器工业协会提出。本标出全国电焊机标准化技术委员会(SAC/TC 70)归口。本标准越草单位：南通三九焊接机器谢造有限公司、北京达三江电器设备厂、浙江肯得机电股份有限公司、深圳市瑞凌实业股份有限公司、光锡汉神电气有限公司，成都三方电气有限公司、佛山市格兰电气有限公司、成都电气检验所。本标推主要起草人：王小,孟祥义、朱宣辉、邱光、何晓阳、杨庆轩、戎喜、邢军。本标推所代替标准的历次版本发布情况为：-GB 12350—1988.GB12350—2000.1范围

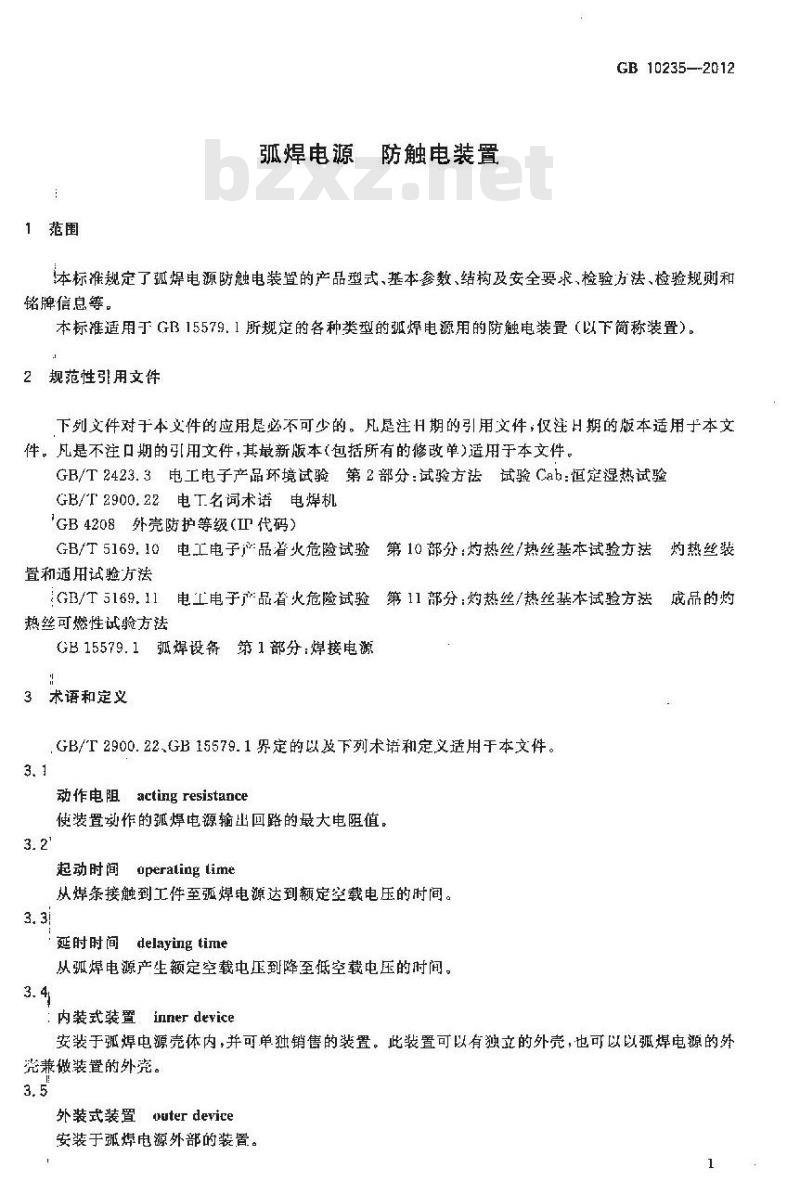

弧焊电源
防触电装置
GB 10235--2012
本标谁规定了弧焊电源防触电装置的产品型式、基本参数、结构及安全要求、检验方法、检验规测和铭牌信息等。
本标准适用于GB15579.1所规定的各种类型的孤焊电源用的防触电装置（以下简称装置）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡注H期的引用文件，仅注H期的版本适用于本文件。凡是不注口期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2900.22电T.名词术语电焊机'GB4208外壳防护等级（IP代码）GB/T5169.10电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝製
置和通用试验方法
:GB/T 5169. 11
电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法
GB15579.1弧焊设备第1部分：焊接电源1
3 术语和定义
GB/T 2900. 22,GB 15579. 1界定的以及下列术语和定义适用于本文件。3. 1
动作电阻actingresistance
使装置动作的弧焊电源输出回路的最大电阻值。3.2
起动时间
operating time
从焊条接触到工件至弧焊电源达到额定空载电压的时间。3.3
延时时间
delaying time
以弧焊电源产生额定空载电压到降至低空载电压的时间。3.4g
：内装式装置inner device
安装于弧焊电源壳体内，并可单独销售的装置。此装置可以有独立的外壳，也可以以弧焊电源的外尧兼装置的外。
外装式装置wuter device
安装于弧煤电源外部的装置。
GB 10235--2012

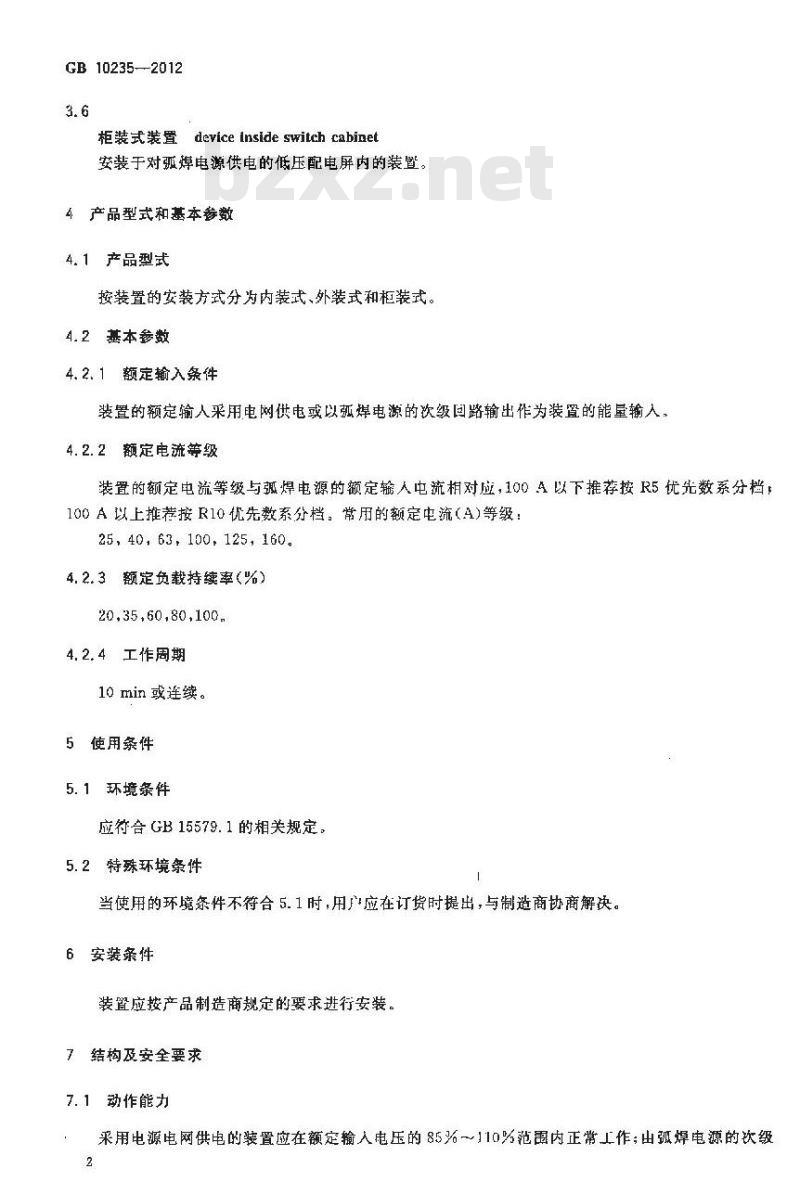

柜装式装置device Inside switch cabinet安装于对弧焊电源供电的低压配电屏内的装置暨。4产品型式和基本参数
4.1产品型式
按装置的安装方式分为内装式、外装式和柜装式。4.2基本参数
4.2.1额定输入条件
装置的额定输人采用电网供电或以煤电源的次级回路输出作为装置的能量输人，4.2.2额定电流等级
装置的额定电流等级与焊电源的额定输人电流相对应，100A以下推荐按R5优先数系分档！100A以上推荐按R10优先数系分档，常用的额定电流（A)等级：25,40,63,100,125,160。
4.2.3额定负载持续率（%）
20,35,60,80,100.
4.2.4工作周期
10 min或连续。
5使用条件
5.1环境条件
应符合GB15579.1的相关规定，
5.2特殊环境条件
当使用的环境条件不符合5.1时，用应在订货时提出，与制造商协商解决。6安装条件
装置应按产品制造商规定的要求进行安装。7结构及安全要求
7.1动作能力
采用电源电网供电的装置应在额定输入电压的85%～110%范雷内正常工作；出弧焊电源的次级2
回路输出作为能量输人的装置应在弧焊电源规定的空载电压范围内正常工作。起动时间
装置的起动时间应不人于0.06 s。7.3延时时间
GB10235—2012
在额定输入条件下测量装置的延时时间，测量10次。在10次测量中延时时间的最大值与最小值之差不应超过表1的规定值，同时，延时时问的最大值也不应超过表1第2栏规定的限值。！采用电源电网供电的装置在输人电压为额定值的110%和85%时，分别对装置进行10次试验，求出每种情况下延时时间的平均值，它们与额定条件下测量的延时时间的平均值之差不应超过表1的规定值。
表1延时时间
延时时问
空载电压
超过GB15579.1中愈电危险性
不大的环境中使用的额定空载
电压时
GB 15579. 1 中触电危险性较大的环境中使用的额定空载电压
和触电危险性不大的环境中使
用的额定空裁电压之间时
7.4动作电阻
7.4.1装置的动作电阻不应人于200 0.最大值与最小值之差
7.4.2将装置与对应的弧焊电源配套，进行动作电阻的安全性试验：电网波动时延时时间的平均值与辆定条件下的平均值之差
a）将装置和弧焊电源均设置在额定输入条件下，在弧焊电源的次级回路串接可调节的动作电阻，连续逃行10次试验，每次试验在弧焊电源的输出端均能产生低空载电压；b）对于采用电源电网供电的装置，将输入电压调节至额定值的110%和85%时，分别重复a)项试验，其装置的动作电阻的安全性同样应达到要求。7.5低空载电压
装置和孤焊电源均为额定输入条件下，降低的空载电压应不大于铭牌标称值和GB15579.1中触电危险性较大的环境中使用的额定空载电压规定值。注：建议降低的空较电压尽可能低。7.6接线端子
7.6.1装置的输人和输出接线端了应有足够的机械强度,并应具有固定表2规定的标称截面积导线的能方。
7:6.2装置的接线端子和带电部分必须加以保护。末与电网隔离的接线端了应达到IP2XC的要求。与殖焊电源次级回路相连的接线端子应防止人体的意外触及。3
GB 10235—2012
表2接线端子能连接导线的标称截面积额定最大(连续)电流
7.7结构要求
导线藏面积范围
16～35
7.7.1装置应设计成专业人员儿有使用工具才能改变其技术参数的结构型式。7.7.2为确认装置的动作是否正常,应设置检验用的开关或按钮或自检装置。7.7.3应提供一可案的装置（如信号灯）指示防触电装置正常带工作。7.8保护性导体的接线端子
有金属外亮的装置应设有保护性导线接线端子，其固定导线的能力应与相线接线端子相同。这个接线端子在内部不能与中性线端子有电的接触，也不能用于其他目的。外装式和柜装式装置的保护性导线接线端子旁应标注图示符号“()\或PE字样。7.9故障保护
如果防触电装置不能按7.3的要求动作，输出端的电压应按表1规定的时间要求降低到低空戴电压值，并且不能自动复位。
7.10正常工作的位置
将正常安装位置上的装置期任何方向倾斜30°，仍能正常工作。7.11耐燃性能
装置使用的绝缘材料应能承受8.8规定的着火危险试验。7.12电气间隙和爬电距离
按GB15579.1规定，装置属于Ⅱ类过电压类别，用于3级或4级污染坏境，其电气间隙和爬电距离应符合GB15579.1的规定。
7.13绝缘电阻
与输人(出)电压相连的带电部件各极之问、各极迁接在一起与外壳之间的绝缘电阻不应低于2.5 M2.
7.14介电强度
GB 10235-2012免费标准bzxz.net
与输入电压相连的带电部件各极之间、各极连接在一起与外壳之间应能经受下述试验电压而无闪络或击穿现象发牛
i a）当装置由电源电网供电时,试验电压为交流 1875 V:b）当装置出弧焊电源的次级回路供电时，试验电压为交流1000V；c）装置的电网连接端和与焊接电源次级有联系的端口之间的试验电压为3750V7.15外壳防护等级
外装式装置的外壳防护等级不应低于IP21S；对于户外使用的外装式装置的外壳防护等级不应低于IP23S;柜装式装置的外壳防护等级应不低于IP20。7. 16温升限值
在额定翰人条件下，装置在额定电流及额定负载持续率下运行，其各部分的温升值应不大于表3的规定值。
对于用其他器件控制的装置，其温升限值应符合相关控制器件标准的规定。表 3 温升限值
测定位置
部件名称
电磁接触器触点
电磁接触器及
辅助变压器的线圈
功率器件
7. 17跌落性能
材料及绝缴等级
银及银合
温度计法
温升限值
电阻法
外装式和柜装式装置应有坚固的机械结构。按8.15进行跌落试验后，不应产生引起功能故障的变形或损坏。
7.18耐湿热
装置应有耐湿热坏境的能力。装置经恒定湿热试验后，承受70%介电强度试验电压的考核，应无闪络或步穿现象发生。
7.19可靠性要求
装置在承受8.17所规定的可靠性试验后，其低空载电压、起动时间、延时时间和动作电阻应符合本标准的规定。
GB10235—2012
8检验方法
8.1总则
型式检验时的环境温度为10℃～40℃。被检验的装置应该是装配完整的，新的、下燥的。检验时，测量仪表的准确度或精度应不低于：a）电气测量仪表：0.5级：
b）温度计：士2K。
8.2外观检验
检查随装置出厂的技术文件是否完整、齐全。8.2.1
8.2.2检套装置的结构型式是否达到7.7的要求。8.2.3检查装置的保护性导体的接线端子是否符合7.8的规定。8.3正常工作位置检查
将装置按产品制造商规定的位置和方向安装，然后朝任何方向倾斜30°，检查装置是否还能正常工作，其有关参数有无变化。
8.4电气间隙和爬电距离测量
电气间隙和爬电距离的检测方法按GB15579.1的规定进行。8.5外壳防护等级检验
按GB4208规定对外装式装置进行防异物和防滴试验；对柜装式装置进行防异物试验。8.6绝缘电阻检查测量
使用直流500V的兆欧表测量装置的绝缘电阻。测量时待指针稳定后读取数据，对不能经受试验的电子元器件，在测量前将装置内的这些电子元器件短路或断矛。测童部位如下：
a）装置的输人、输出端各极之间；b）装置的输入、输出端连接在一起与外尧之间。8.7介电强度试验
介电强度试验电压为50Hz交流电压，波形为近似的正弦波，其峰值不超过有效值的1.45倍。试验的持续时间：型式试验为60s，出厂试验为55。试验时不应出现闪络或击穿现象，其漏电电流不应超过 10 mA。
对不能经受试验的电子元器件，在试验前将装置内的这些电子元器件短路或断。试验万始时施加的试验电压不超过规定值的一平，然后再逐渐增加到规定值，持续60s(或5s)后，再逐步降至零。介电强度试验，对于同一台装置一般不应重复进行，如有必要，其重复介电强度试验的电压为规值的80%。
湿热试验后的介电强度试验电压为规定值的70%：试验电压施加部位如下：
a）装置的输入、输出端各极之间；b）装置的输人、输出端连接在一起与外壳之间；6
c）装置的电网连接端和与焊接电源次级有联系的端口之问，8.8着火险性试验
GB 10235—2012
装置中以绝缘材料制成的零件或试样(非金属材料)应按GB/T5169.10和GB/T5169.11的规定进行着火危险试验。灼热丝端的温度以及施加在试品上的试验时间按表1选取。如果几种绝缘零件由同一种材料制成而试验温度又不相同时，则只对其中一个零件按较高温度进行试验，试验结果按GB/T5169.10和GB/T5169.11进行评定。1
支承载流件的绝缘零件
不支承载流件的绝缘零件
动作电阻测量
表4灼热丝顶端的温度及试验时间灼热丝顶端的混度
960±15
650±15
试验时间
按制造商规定，将装置装于对应的孤焊电源上，在额定输人条件下，调节串在饮级回路翌的负载电阻，测出使装置稳定动作的最大电阻值。武验应进行1心次，求出均值，即为该装置的动作电阻。，将测出的动作电阻用开关接于瓶焊电源的次级回路，并用电压测量置蓝测玖级回路电压。当开关断开后，观察弧焊电源的饮级向路是否处于低空载电压状态。试验应进行10欲，孤焊电源的次级回路每次都应处于低空载电压状态。对于采用电源电网供电的装置，将输入电压调节至额定值的110%和85时，分别重复上述试验10欲。
8.10起动时间测量
！按制造商规定，将装置装于对应的孤焊电源上，在额定输人条件下，调节负载电阻，使之达到额定电流。用开关将弧煤电源的次级间路接通，测量从次级回路接通到孤焊电源正节工作时为止的转换时间，试验应重复进行5次，其平均值不应大于0.06s。8.111延时时间测量
8.11.1按制造商规定，将装置装于对应的弧焊电源,在额定输人条件下，调节负裁电阻,使之达到额定电流。断并弧焊电源的次级回路，测量从焊接电流中断到空载电压降至低空载电压时为止的转换时问。试验重复进行10欲。10次测量的平均值即该装置的延时时间。8.11.2对于采用电源电网供电的装置，将输人电压调节至额定值的110%和85%时，分别重复上述试验，每种情说各做10次试验，分别算出10次测量的乎均值。8.12低空载电压测量
按制造商规定，将装置装于空载电压超过GB15579.1中规定的触电危险性较大的环境中便用的额定空载电压的频焊电源上，在额定输入条件下，调节负裁电阻，使之达到额定电流。断开孤焊电源的次级回路，测量空载电压的数值。试验应进行5次，取5次测量的平均值作为该装置的低空载电压值。对于果用电源电网供电的装置,将输入电压调节至额定值的110%时，重复述试验。GB10235—2012
8.13故障保护试验
将装置装于孤焊电源上，在额定输人条件下，用外接开关将控制器件主接点跨接短路以模拟故障。装置内的保护电路应将瓶焊电源的供电间路完全切断，或者将次级回路的空裁电压降至低空载电压。测量从外接开关闭合到装置出现安全状态的反应时间，试验应重复5次，求出平均值。8.14温升试验
按制造商规定，将装置装于对应的孤焊电源「。在额定输人条件下，调节孤焊电源的输出电流，使输人电流与装置的额定电流相同。在装置的额定负载持续率下进行温升试验。温升试验进行到装置的任何部件的温升速率不超过2K/h时为止。测量温度的时间应在最后周期中加热期间的一半时刻进行。
8.15跌落试验
跌落试验是在装置无外接线的情况下进行，将外装式和柜装式装置从a）质量小十或等于25kg的装置从250lmm高处b）质量超过25kg的装置从100+°mm的高处；自由跌落到厚度不小于10mm的钢板上。试验应进行3次，每次应使装置的不同棱边着地。试验时应把易损的显示装置拆除。
8.16湿热试验
试验按GB/T2423.3的规定进行，并作下述细则规定；a）装置试验前应经过本标准要求的绝缘电阻和介电强度检测：b）装置不包装、不通电，按正常使用状况放置；c）热室的温度为（40土2)℃，相对湿度为（93土3)%，试验周期48h；d）试验时，不进行电性能检测；e）试验结束时，装置应在正常大气条件下恢复1h～2hi注：证常大气条件为：
温度:15 ℃~35 ;
粗对湿度,45%~75%；
气压，86kPa156kPs.
f)试验后用清洁布措去表面潮气；g）装置经恢复处理后，再进行绝缘电阻测量和介电强度试验。8.17可靠性检查
8.17.1试验条件，装置安装在一块涂黑漆的厚20 mm的层压板,上，按温升试验的要求接线，周围环境温度为（40土2)℃。
8.17.2试验过程：将装置安装在弧焊电源[,施加额定电源电压，在额定负载持续率下工作，工作周期为[ xit,连续试验6 h。试验后测量低空载电压,起动时间、延时时问和起动灵敏度,均应符合7.2~~7.5的规定。
9检验规则
9.1总则
装置需经制造商检验合格后方能出厂，并应附有证明装置质量合格的文件。8
检验分类
装置的检验分为：
a）例行检验；
b）型式检验。
9.3例行检验项目
每台装置在出前均应进行例行检验，其检验项目见表5。表5例行检验项目
型式检验项目
检验项目
外观检验
绝缘电阻
介电强度
动作电阻
越动对间
延时时间
低空载电压
型式检验项目应包括本标准的所有检验项目。10
试验方法条款
每台装置上都应安装或印刷一快标记清晰且不易擦掉的铭牌。铭牌上至少应包括以下信息：
a）：制造商名称及商标：
装置名称及型号：
装置编号及制造日期;
额定输入条件，
额定负载持续率；
额定电流；
动作电阻；
低空载电压；
外壳防护等级(适用于外装式和柜装式)执行标推编号。
GB10235—2012
技术要求条款
7. 6,7.7、7. 8
