GB2099.2—2012
代替GB2099.21997
家用和类似用途插头插座
第2部分：器具插座的特殊要求
Plugs and socket-outlets for household and similar purposes-Part2:Particular requirements for socket-outlets forappliances(IEC 60884-2-2.2006,Plugs and socket-outlets forhouseholdand similarpurposes-Part2-2:Particular rcquirements for socket-outletsforappliances,MOD)
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防份
2013-12-01实施
GB2099.2—2012
规范性引用文件
术语和定义
一般要求
试验概述
额定值
尺寸检查
防触电保护
接地措施
端子和端头
周定式插座的结构
插头和移动式插座的结构
联锁插座
耐老化、由外壳提供的防护和防潮绝缘电阻和电气强度
接地触头的工作
分断容量
正带操作
拔出插头所需的力
软缆及其连接
机械强度
螺钉、载流部件及其连接
爬电距离、电气间隙和通过密封胶的距离绝缘材料的耐非正常热、耐燃和耐电痕化29
防锈性能·…
带绝缘护套的插销的附加试验
表101
表102
表103
施加到插片上的力
插片尺寸和额定电流之间的关系冲击摆落下高度与弹簧锤能量值之间的关系次

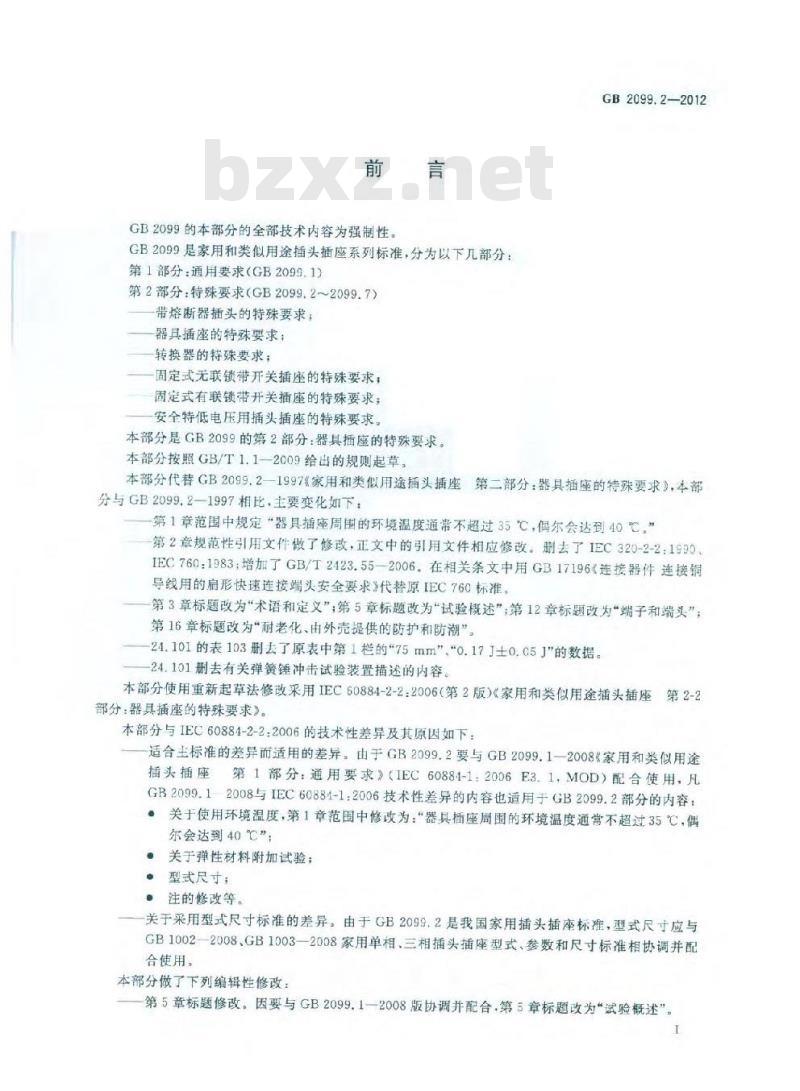

GB2099的本部分的全部技术内容为强制性。言
GB2099是家用和类似用途插头插座系列标准，分为以下几部分：第1部分：通用要求（GB2099.1)第2部分：特殊要求（GB2099.2~2099.7)带熔断器插头的特殊要求；
器具插座的特殊要求；
转换器的特殊要求；
固定式无联锁带开关插座的特殊要求；固定式有联锁带开关插座的特殊要求；安全特低电压用插头插座的特殊要求。本部分是GB2099的第2部分：器具插座的特殊要求。本部分按照GB/T1.1-2009给出的规则起草，GB2099.2—2012
本部分代替GB2099.2—1997《家用和类似用途插头插座第二部分：器具插座的特殊要求》，本部分与GB2099.2-1997相比，主要变化如下：第1章范围中规定“器具插座周围的环境温度通常不超过35℃，偶尔会达到40℃，”第2章规范性引用文件做了修改，正文中的引用文件相应修改，删去了IEC320-2-2：1990IEC760:1983：增加了GB/T2423.55—2006。在相关条文中用GB17196连接器件连接铜导线用的扁形快速连接端头安全要求》代替原IEC760标准。第3章标题改为“术语和定义”；第5章标题改为“试验概述”，第12章标题改为“端子和端头”；第16章标题改为“耐老化、由外壳提供的防护和防潮”。-24.101的表103删去了原表中第1栏的\75mm”“0.17J士0,05J\的数据。-24.101删去有关弹簧锤冲击试验装置描述的内容。本部分使用重新起草法修改采用IEC60884-2-2:2006（第2版）《家用和类似用途插头插座第2-2部分：器具插座的特殊要求》。本部分与IEC60884-2-2：2006的技术性差异及其原因如下：适合主标准的差异而适用的差异。由于GB2099.2要与GB2099.1一2008《家用和类似用途插头插座第1部分：通用要求》（IEC60884-1：2006E3.1，MOD）配合使用，凡GB2099.1-2008与IEC60881-1:2006技术性差异的内容也适用于GB2099.2部分的内容：关于使用环境温度，第1章范围中修改为：“器具插座周围的环境温度通常不超过35℃，偶尔会达到40”；
·关于弹性材料附加试验；
·型式尺寸；
·注的修改等。
关于采用型式尺寸标准的差异。由于GB2099.2是我国家用插头插座标准，型式尺寸应与GB1002—2008、GB1003—2008家用单相、三相插头插座型式、参数和尺寸标准相协调并配合使用。
本部分做了下列编辑性修改：免费标准bzxz.net
第5章标题修改。因要与GB2099.1一2008版协调并配合，第5章标题改为“试验概述”。GB2099.2—2012

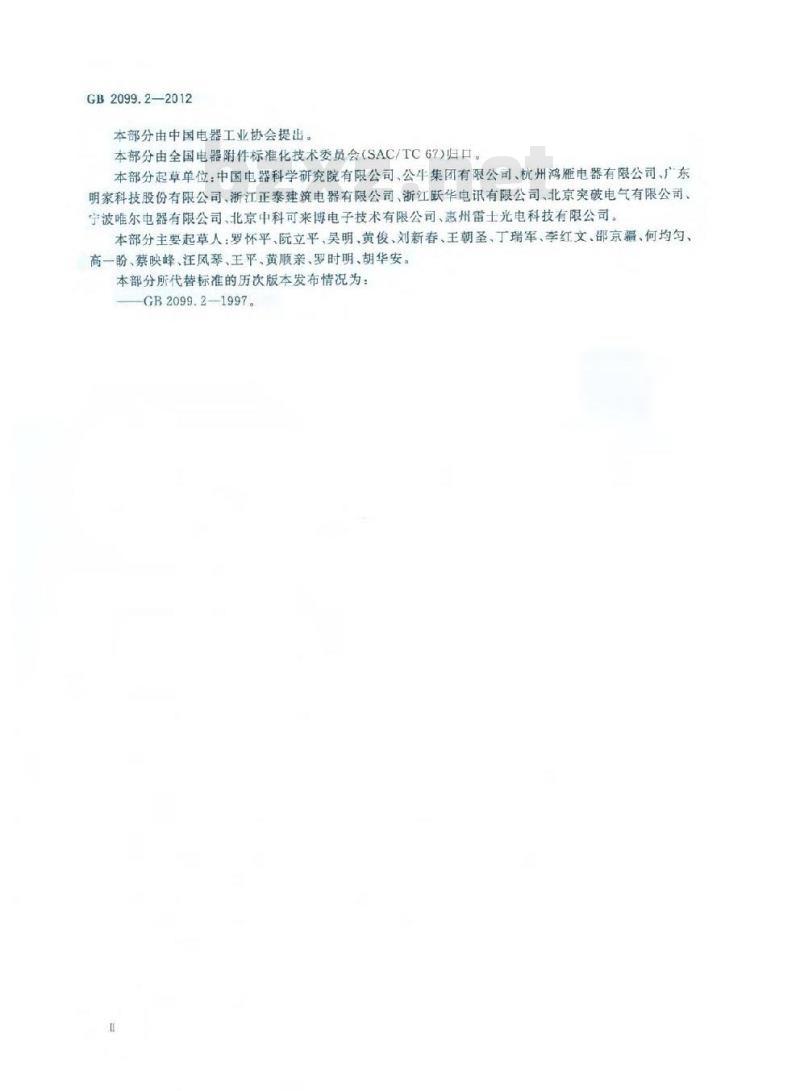

本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC6?)归口。本部分起草单位：中国电器科学研究院有限公司、公牛集团有限公司、杭州鸿雁电器有限公司、广东明家科技股份有限公司、浙江正泰建筑电器有限公司、浙江跃华电讯有限公司、北京突破电气有限公司、宁波唯尔电器有限公司、北京中科可来博电子技术有限公司、惠州雷士光电科技有限公司。本部分主要起草人：罗怀平、阮立平、吴明、黄俊、刘新春、王朝圣、丁瑞军、李红文、邵京疆、何均匀、高一盼、蔡映峰、汪风琴、王平、黄顺亲、罗时明、胡华安本部分所代替标准的历次版本发布情况为：GB2099.21997。

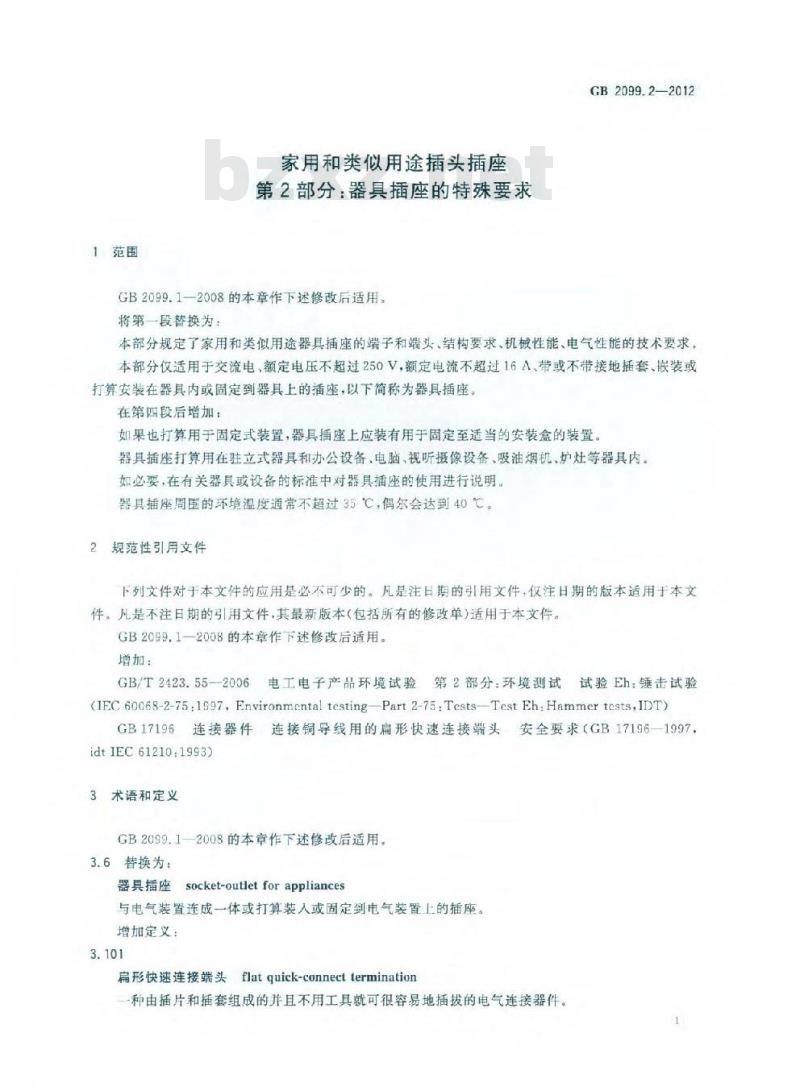

1范围
家用和类似用途插头插座
第2部分：器具插座的特殊要求
GB2099.1—2008的本章作下述修改后适用。将第一段替换为：
GB2099.2—2012
本部分规定了家用和类似用途器具插座的端子和端头、结构要求、机械性能、电气性能的技术要求，本部分仅适用于交流电，额定电压不超过250V，额定电流不超过16A，带或不带接地插套、嵌装或打算安装在器具内或固定到器具上的插座，以下简称为器具插座。在第四段后增加：
如果也打算用于固定式装置，器具插座上应装有用于固定至适当的安装盒的装置。器具插座打算用在驻立式器具和办公设备，电脑、视听摄像设备、吸油烟机、炉灶等器具内。如必要，在有关器具或设备的标准中对器具插座的使用进行说明，器具插座周围的环境温度通常不超过35℃，偶尔会达到40℃，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2099.1一2008的本章作下述修改后适用。增加：
GB/T2423.55-2006
电工电子产品环境试验第2部分：环境测试试验Eh：锤击试验(IEC60068-2-75.1997,Environmental testingPart2-75:TestsTestEh:Hammertests,IDT)GB17196连接器件连接铜导线用的扁形快速连接端头安全要求（GB17196—1997，idtIEC61210.1993
3术语和定义
GB2099.1—2008的本章作下述修改后适用。3.6替换为：
器具插座socket-outletforappliances与电气装置连成一体或打算装人或固定到电气装置上的插座。增加定义：
扁形快速连接端头flatquick-connecttermination一种由插片和插套组成的并且不用工具就可很容易地插拔的电气连接器件。GB2099.2—2012
注：有时也用其他术语，例如”搭锁连接器”肩形推人式连接器\等。3.102
femaleconnector
扁形快速连接端头中与插片插接的部分。3.103
插片maletab
扁形快速连接端头中接纳插套的部分。4一般要求
GB2099.1-2008的本章适用。
5试验概述
增加：
008本章作下述修改后适用。
5.101 如果器具插摩装有扇形快速连接端头的插用，则按第19章，第20章和第21童进看的各个试验购应使用新的重套
这些插套立由无镀层的铜
额定值
6.1增加：
—2008的本章作下送修改后适
对于器具插座表1置用于额定电流不大于16A，额定电压不大于250V7分类
GB2099.1-2008的本章适用
8标志
GB2099.1-2008的本章适用。
9尺寸检查
GB2099.1—2008的本章适用。
防触电保护
GB2099.1—2008的本章适用。
11接地措施
GB2099.12008的本章适用。
端子和端头
GB2099.1—2008的本章作下述修改后适用。12.1.1在第一段后增加：
器具插座应装有螺纹型端子、无螺纹端了或扁形快速连接端头用的插片。表3的注a和b不适用。
增加：
扁形快速连接端头
用于试验
12.101.1.
和指套应符合
结构求
片应是标称
.8mm或
6.3mmx@8mmm
如GB17195
中所列。
GB2099.2—2012
是否合需，通过测量3
试样进行检查，三个
式释均应符合GB17196的尺寸婴求圆形凹槽矩形凹槽和孔型凹槽以及不可逆的扇形快速连接端头的结构，如青，也立符合GB17196的要求。
12.101.1.2插片应使用（裸露或镀锡）铜或铜合金制成。只要其电气与机械性能可靠程度不降低，元其在耐腐蚀性、接触电阻稳定性和机械强度方面满足要求，也可以使用除上述规定以外的某些材料和镀层。
12.101.1.3插片应有足够的强度，以使在插人或拔出插套时不损伤插座，不导致不符合本部分要求的损坏。
是否合格，通过施加如表101所示的非冲击（非爆发力）的轴向力来检查应不出现有损于进一步使用的位移和损坏。表101
插片尺寸（标称）
施加到插片上的力
推插力
这些值是插片插入和拨出插套所允许的最大值。拉拔力
GB2099.2—2012
12.101.1.4
插片间应有足够的空间，以便连接相应的插套。是否合格，通过用一个相应的插套插到各个插片上进行检查，在操作期间任何接头和其邻近的零部件不应出现弯曲和扭曲，也不应使爬电距离或电气间隙降低至低于第27章的规定值。12.101.2电气要求
插片尺寸应与插座的额定电流有关，如表102所示。插片尺寸和额定电流之间的关系表102
插片尺寸（标称）
固定式插座的结构
GB2099.1-2008的本章作下述修改后适用。13.21代替：
最大额定电流
器具插座应设计成其元件的装配不受将插座安装到器具上的方法的影响。固定的方式应做到不借助于工具，插座就无法转动，也不能从器具上被取下。14插头和移动式插座的结构
GB2099.1—2008的本章不适用。15联锁插座
GB2099.12008的本章适用。
16耐老化、由外壳提供的防护和防潮GB2099.1—2008的本章适用。
绝缘电阻和电气强度
GB2099.1—2008的本章适用。
3接地触头的工作
GB2099.1—2008的本章适用。
19温升
GB2099.1—2008的本章适用。
20分断容量
GB2099.1—2008的本章适用。
正常操作
GB2099.1-2008的本章适用。
拔出插头所需的力
GB2099.1-2008的本章适用。
软缆及其连接
GB2099.1—2008的本章不适用，24机械强度
GB2099.1-—2008的本章作下述修改后适用增加：
对于器具插座而言，下面的24.101适用增加：
GB2099.2—2012
24.101器具插座可用如GB/T2423.55规定的弹簧锈试验装置对试样施加冲击的方法来进行检验。器具捕座按正常使用安装时，所有可能触及到的表面，均要用上述试验装置进行试验。与器具成一整体或设计成用于装人器具的插座，按正常使用方式进行试验。用于固定到器具上的插座要安装在厚8mm，长宽均为175mm的垂直胶合板上，该胶合板没有金属垫板。胶合板要安装在固定到砖、混凝土或类似固体壁的刚性架上。对所有易接触表面施加冲击，试验装置要校准到输送的能量对应于冲击摆的冲击元件所输送的能量，如GB2099.1相关图和表21所示。对所有这样的表面，找出三个最薄弱点，对各个点施加3次冲击（最多9次冲击）。注：下列弹簧锤的能量值视作对应于冲击摆所输送的能量值，见表103。表103冲击摆落下高度与弹簧锤能量值之间的关系落下高度
0.22±0.05
0.33±0.05
0.44±0.05
0.55±0.05
GB2099.2—2012
应注意做到一组3个冲击的结果不影响后一组的结果，如果怀疑某缺陷是否由施加的冲击产生的，则这个缺陷可以忽略不计，并将导致该缺陷的一组3个冲击施加到一个新样品的同一位置，新样品应符合本试验要求，
试验之后，试样应无本部分规定范围内的损坏：尤其是带电部件不应被GB/T16842中的B型测试指（标准试验指）触及。
注，对镀层的损坏，不使爬电距离和电气间隙降低至低于27.1规定值的小凹坑和对防触电保护和防有害进水无不利影响的小缺口可以忽略不计。在不加放大情况下，凭正常视力和矫正视力看不见的裂纹，以及在纤维增强模压件和类似材料件上的表面裂纹可以忽略不计。
如果即使插座某一部件被省略后，仍符合标准，则插座这些部件外表面上的裂纹或孔都可忽略不计。
25耐热
GB2099.12008的本章适用。
26螺钉、载流部件及其连接
GB2099.1-2008的本章适月，
27爬电距离、电气间隙和通过密封胶的距离GB2099.1一2008的本章作下述修改后适用27.1增加：
器具插座有带金属框架（如有），如果这个框架作为一个支撑体，并可移动，应放在最不利的位置上进行试验。
绝缘材料的耐非正常热、耐燃和耐电痕化28
GB2099.1一2008的本章作下述修改后适用。在28.1前增加：
就本试验而言，器具插座视为固定式插座。29防锈性能
GB2099.12008的本章适用。
30带绝缘护套的插销的附加试验GB2099.1—2008的本章不适用。3
GB2099.2-2012
