【行业标准】 电力系统通信站过电压防护规程

ICS29.240
备案号：35219-2012
中华人民共和国电力行业标准
DL/T548-2012
代替DL/T548—1994

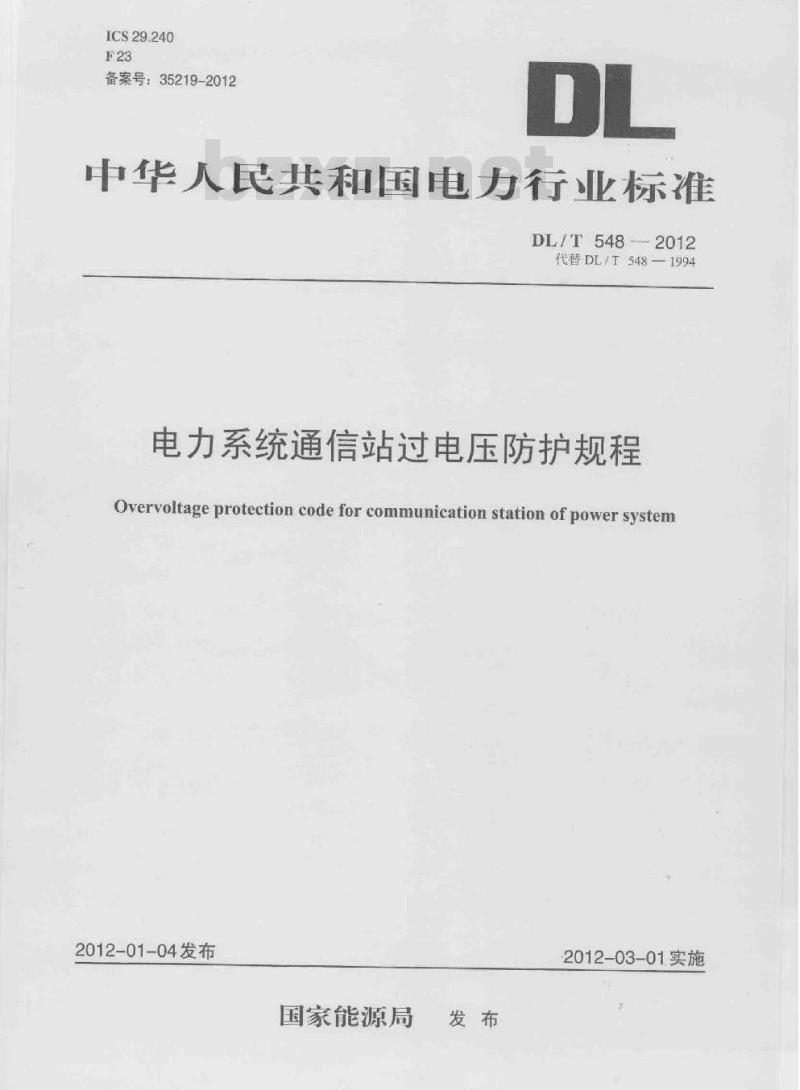

电力系统通信站过电压防护规程Overvoltage protection code for communication station of power system2012-01-04发布
国家能源局
2012-03-01实施

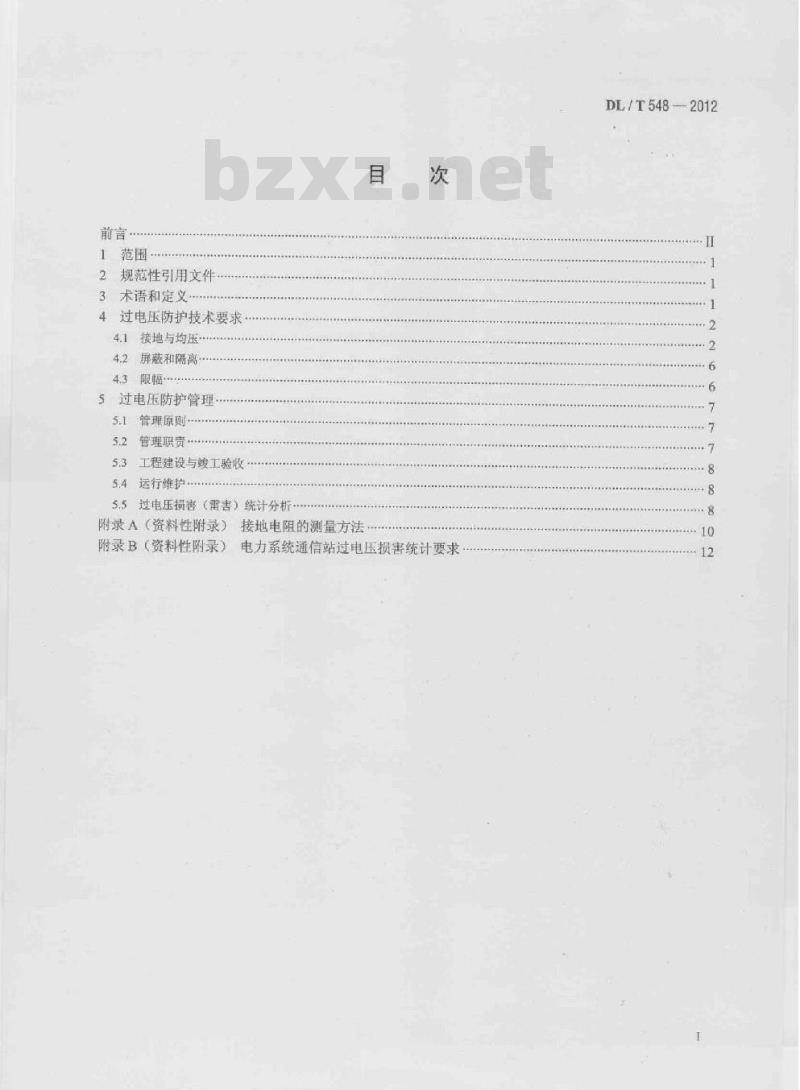

1范围
2规范性引用文件
3术语和定义
4过电压防护技术要求
4.1接地与均压：
4.2屏蔽和隔高
4.3限幅
5过电压防护管理
5.1管理原则
5.2管理职责·
5.3工程建设与峻工验收
5.4运行维护..
5.5过电压损害（雷害）统计分析目
附录A（资料性附录）接地电阻的测量方法次
附录B（资料性附录）电力系统通信站过电压损害统计要求DL/T548—2012
DL/T548-2012

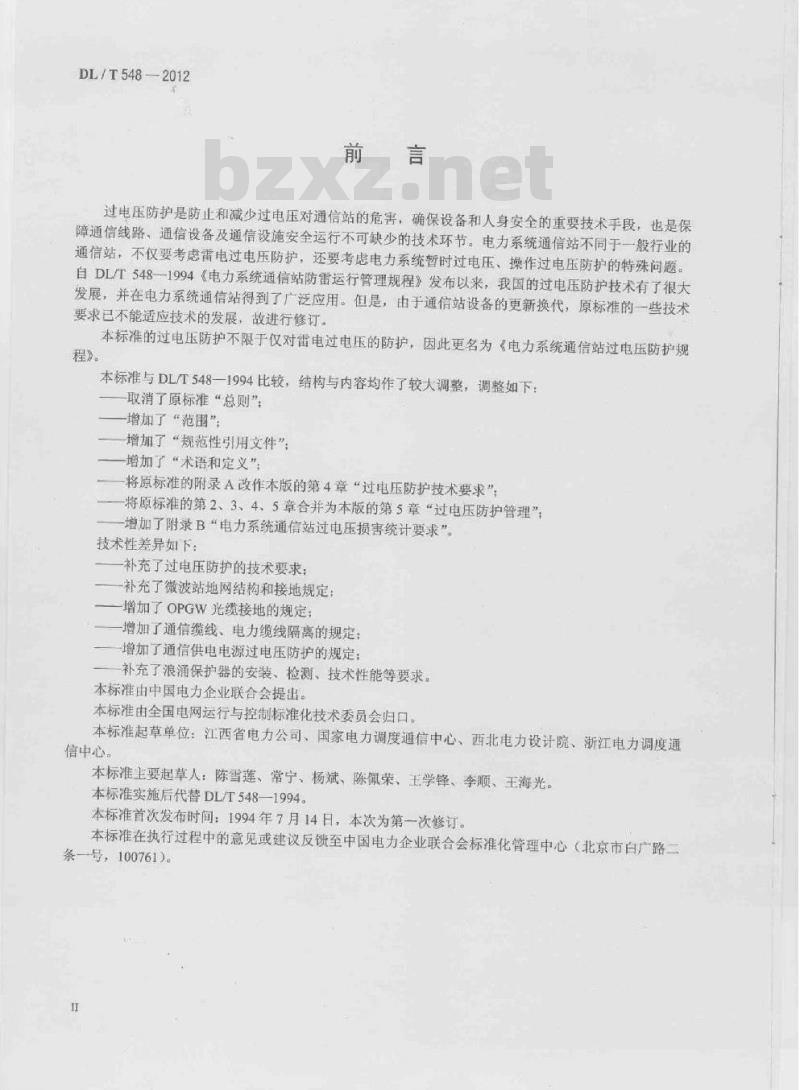

过电压防护是防止和减少过电压对通信站的危害，确保设备和人身安全的重要技术手段，也是保障通信线路，通信设备及通信设施安全运行不可缺少的技术环节。电力系统通信站不同于一般行业的通信站，不仅要考虑雷电过电压防护，还要考患电力系统暂时过电压、操作过电压防护的特殊问题。自DL/T5481994《电力系统通信站防雷运行管理规程》发布以来，我国的过电压防护技术有了很大发展，并在电力系统通信站得到了广泛应用。但是，由于通信站设备的更新换代，原标准的一些技术要求已不能适应技术的发展，故进行修订。程》。
本标准的过电压防护不限于仅对雷电过电压的防护，因此更名为《电力系统通信站过电压防护规本标准与DL/T548一1994比较，结构与内容均作了较大调整，调整如下：取消了原标准“总则”；
一增加了“范围”
增加了“规范性引用文件”
一增加了“术语和定义”
将原标准的附录A改作本版的第4章“过电压防护技术要求”一将原标准的第2、3、4、5章合并为本版的第5章“过电压防护管理”增加了附录B“电力系统通信站过电压损害统计要求”技术性差异如下：
补充了过电压防护的技术要求：一补充了微波站地网结构和接地规定：一增加了OPGW光缆接地的规定；一增加了通信缆线、电力缆线隔离的规定：一增加了通信供电电源过电压防护的规定一补充了浪涌保护器的安装、检测、技术性能等要求。本标准由中国电力企业联合会提出。本标准由全国电网运行与控制标准化技术委员会归口。本标准起草单位：江西省电力公司、国家电力调度通信中心、西北电力设计院、浙江电力调度通信中心。
本标准主要起草人：陈雪莲、常宁、杨斌、陈佩荣、王学锋、李顺、王海光。本标准实施后代替DL/T548-1994。本标准首次发布时间：1994年7月14日，本次为第一次修订。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。

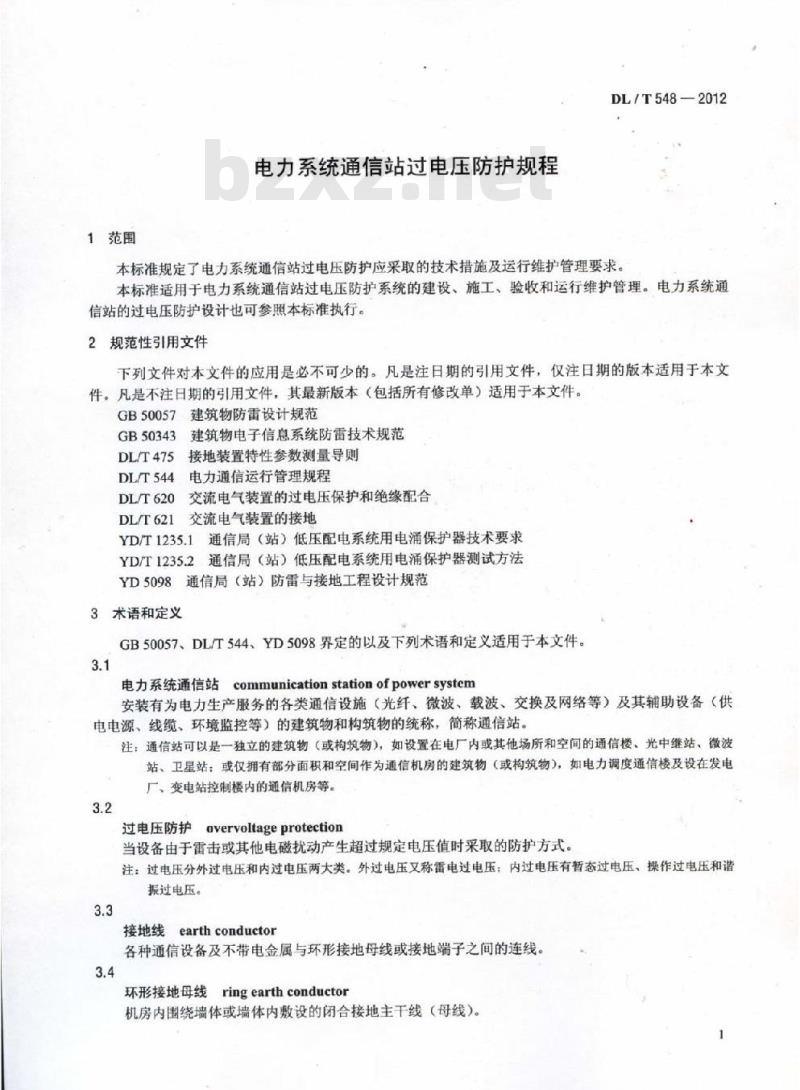

1范围
电力系统通信站过电压防护规程DL/T548—2012
本标准规定了电力系统通信站过电压防护应采取的技术措施及运行维护管理要求。本标准适用于电力系统通信站过电压防护系统的建设、施工、验收和运行维护管理。电力系统通信站的过电压防护设计也可参照本标准执行。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。GB50057建筑物防雷设计规范
GB50343建筑物电子信息系统防雷技术规范DL/T475接地装置特性参数测量导则DL/T544
DL/T620
DL/T621
电力通信运行管理规程
交流电气装置的过电压保护和绝缘配合交流电气装置的接地
通信局（站）低压配电系统用电涌保护器技术要求YD/T1235.1
YD/T1235.2通信局（站）低压配电系统用电涌保护器测试方法YD5098通信局（站）防雷与接地工程设计规范3术语和定义
GB50057、DLT544、YD5098界定的以及下列术语和定义适用于本文件。3.1
电力系统通信站communicationstationofpowersystem安装有为电力生产服务的各类通信设施（光纤、微波、载波、交换及网络等）及其辅助设备（供电电源、线缆、环境监控等）的建筑物和构筑物的统称，简称通信站。注：通信站可以是一独立的建筑物（或构筑物），如设置在电厂内或其他场所和空间的通信楼、光中继站、微波站、卫星站：或仅拥有部分面积和空间作为通信机房的建筑物（或构筑物），如电力调度通信楼及设在发电厂、变电站控制楼内的通信机房等。3.2
过电压防护
overvoltageprotection
当设备由于雷击或其他电磁扰动产生超过规定电压值时采取的防护方式。注：过电压分外过电压和内过电压两大类。外过电压又称雷电过电压：内过电压有暂态过电压、操作过电压和谐振过电压。
接地线earthconductor
各种通信设备及不带电金属与环形接地母线或接地端子之间的连线。3.4
ringearth conductor
环形接地母线
机房内围绕墙体或墙体内敷设的闭合接地主干线（母线）。DL/T548—2012
均压网distributedvoltagegrid利用各层房梁或地板内的主钢筋焊接成的周边为闭合的网格体。3.6
接地网earthgrid
由垂直和水平接地体组成，供通信站使用的兼有泄流和均压作用的水平网状接地装置。3.7
接地体earthelectrode
理入士壤中或混凝士基础中作散流用的导体。3.8
环形接地网ringearthgrid
围绕通信站按规定深度理设在地下的闭合形接地体（含垂直接地体）。3.9
接地装置earth-terminationsystem接地体与接地线的总合。
浪涌保护器surgeprotectivedevice（SPD）至少包含一个非线性电压限制元件，用于限制暂态过电压和分流浪涌电流的装置。按其使用功能，又分为电源浪涌保护器、天馈浪涌保护器和信号浪涌保护器。［GB50343-2004，定义2.0.16]
电源防雷器lightningprotectiondeviceofpowersource当遭受雷电波冲击时能够迅速将其导入接地体，使得残压降低到被保护电源设备许承受的安全水平内的元器件。
4过电压防护技术要求
4.1接地与均压
4.1.1接地与均压通用规定
4.1.1.1接地电阻值

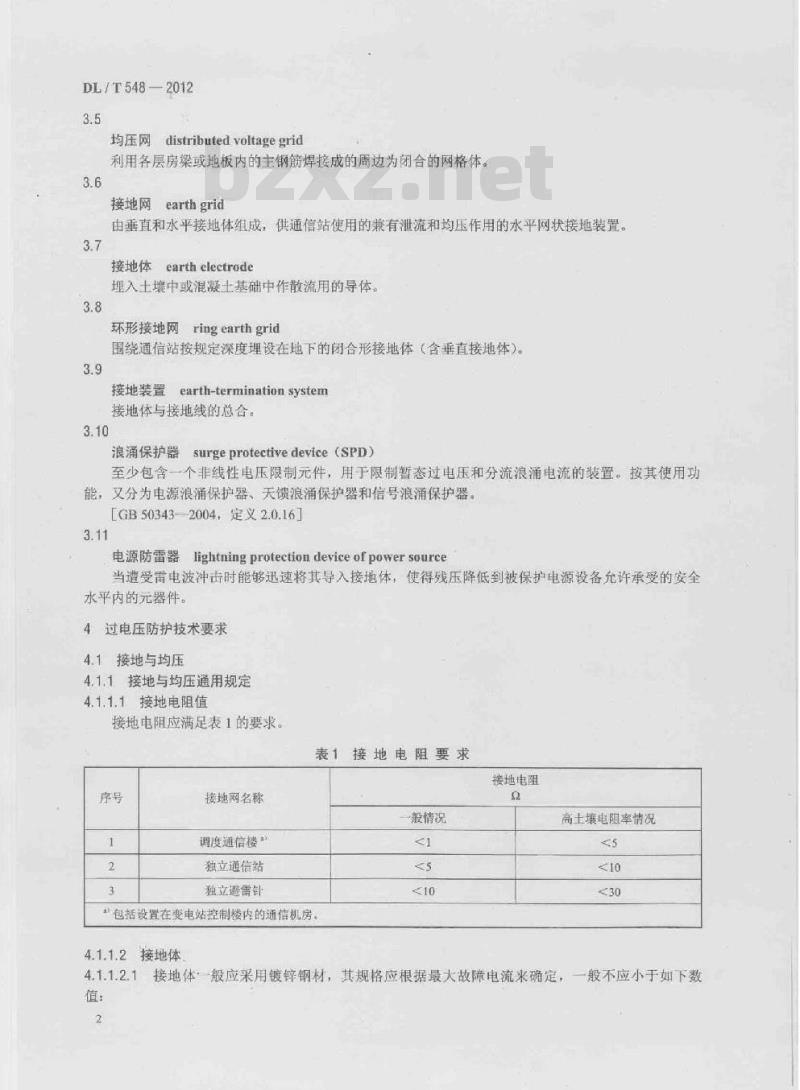

接地电阻应满足表1的要求。
表1接地电阻要求
接地网名称
调度通信楼
独立通信站
独立避雷针
”包括设置在变电站控制楼内的通信机房。4.1.1.2接地体
一般情况
接地电阻
高土壤电阻率情况
4.1.1.2.1接地体：般应采用镀锌钢材，其规格应根据最大故障电流来确定，一般不应小于如下数值：
a）角钢：50mmx×50mmx5mm：
b）扁钢：40mmx4mm：
c）圆钢直径：8mm：
d）钢管壁厚：3.5mm。
DL/T548—2012
4.1.1.2.2接地体埋深（指接地体上端）宜不小于0.7m。在寒冷地区，接地体应埋在冻士层以下，在地下水位较高的地区，接地体宜穿透已知的水位上。接地体之间所有的连接点均应进行搭焊接，焊接点（浇铸在混凝土中的除外）应进行防腐处理。4.1.1.2.3对于土壤电阻率高的地区，当采用一般接地方法，接地电阻值仍难于满足要求时，可采用向外延伸接地体（外延伸接地体不超过60m），改善土壤的传导性能，深理电极，以及外引等方式。4.1.1.3通信机房内的接地
4.1.1.3.1通信机房内应围绕机房敷设环形接地母线。环形接地母线应采用截面不小于90mm2的铜排或120mm2镀锌扁钢。
4.1.1.3.2机房内接地线可来用辐射式或平面网格式多点与环形接地母线连接，各种通信设备单独以交直流配电设备机壳、配线架分剃单独从接地汇集排业直接接到接地母线。最短距离就近引接地
4.1.1.3.3交流配电屏的中性线汇集排应与机架绝缘，不应采用中性线作交流保护地线。4.1.1.3.4直流电
作地应从接地汇集排直接接到接地母线上。护地线宜用多股铜导线，其截面应根据最大故障电流来确定，一般为16mm~4.1.1.3.5各类设
95mm导线屏枚层的接地线截面面积，可为屏鼓层截面面积2倍以上。接地线的连接应保证电气接触良好，连接点应进行防腐处理。4.1.1.3.6机房内走线架，各种线缆的金属外皮，设备的金属外壳和框架、进风道、水管等不带电金属部分，门窗等车物金属结构以及保护接地，工作接地等，应以最短距离与环形接地母线相连。连接时应加装接线靠子
脂导电胶粘合连接
（铜鼻），线径与接线需子尺寸吻合、压焊牢固。螺栓连接部位可采用含银环氧树埋15m以上，理深应大于0.6m，并在入户处接入接地网，如4.1.1.3.7金属管道入室内前应平直地金属律道室外部分应沿长度均勾分布，不能理入地中，金
等电位接地，接地电阻应小于100，在高土壤电阻率地区，每处按地电阻不应大于302，但应适当增加接地处数。电缆构道、坚井内的金属支架至少应两点接地，接地点间距离不应大于30m。4.1.1.3.8通信电缆宣多具地下出、入站的方式，其屏蔽层应作保护接地，绩内芯线（含空线对）应在引入设备前分别对地加装保安装置4.1.1.3.9通信机房内的其他接地要求应符合YD5098的规定。4.1.1.4通信站的接地与均压
4.1.1.4.1通信站应有防止各种雷击的接地防护措施，在房顶上应敷设闭合均压网（带）并与接地网连接。房顶平面任何一点到均压带的距离均不应大于5m。4.1.1.4.2调度通信楼内的通信站应与同一楼内的动力装置、建筑物避雷装置共用一个接地网，大楼及通信机房接地引下线可利用建筑物主体钢筋，钢筋自身上、下连接点应采用搭焊接，且其上端应与房顶避雷装置、下端应与接地网、中间应与各层均压网或环形接地母线焊接成电气上连通的笼式接地系统，如图1所示。在机房外，应围绕机房建筑敷设闭合环形接地网，机房环形接地母线及接地网和房项闭合均压带间，至少应用4条对称布置的连接线（或主钢筋）相连，相邻连接线间的距离不宜超过18m4.1.1.4.3设置手发电厂、变电站（开关站、换流站）内的通信站过电压防护，在满足DL工620、DLT621有关规定的同时，宜共用发电厂、变电站（开关站、换流站）的接地网。若通信站设置独立的接地网应至少用两根规格不小于40mmx4mm的镀锌扁钢与发电厂、变电站的接地网均压相连。4.1.1.4.4设置在电力调度通信楼内的通信机房，建筑物的防雷设计应符合GB50057的规定，当对建筑物电子信息系统防雷有要求时，还应执行GB50343的有关规定。TTTKAONiKAca
DL/T5482012
主钢筋
接地体
4.1.2微波站的接地与均压
配电盘
避骨铁
0天线
微波设备
电源防蕾器
通信设备
电源防雷器
环母线
整流器 直流配电屏
电源防雷器
均压网
图1调度通信楼过电压防护示意图4.1.2.1独立微波站的接地网由机房接地网、铁塔接地网和变压器接地网组成，同时应将机房建筑物的基础（含地桩）及铁塔基础内的主钢筋作为接地体的一部分。电力变压器设置在机房外时，变压器地网与机房地网或铁塔地网之间，应每间隔3m～5m相互焊接连通一次，组成一个周边封闭的接地网。4.1.2.2独立微波塔接地网应围绕塔基作成闭合环形接地网。铁塔接地网与微波机房接地网间至少应用2根规格不小于40mm×4mm的镀锌扁钢连接，如图2所示。4
TIKAONTKAca
DL/T548—2012
DL/T5482012
4.1.2.3微波塔上同轴馈线金属外皮的上端及下端应分别就近与铁塔相连接，在机房入口处与接地体再连一次：馈线较长时宜在中间增加一个与塔身的连接点，接地连接线应采用截面积不小于10mm的多股铜线。室外馈线桥始末两端均应和接地网相连，如图2所示。4.1.2.4微波塔上的航标灯电源线应选用金属外皮电缆或将导线穿入金属管，各段金属管之间应保证电气连接良好（屏蔽连接），金属外皮或金属管至少应在上下两端与塔身金属结构连接，进入机房前应水平直理15m以上，理地深度应大于0.6m，如图2所示。4.1.2.5微波塔上一般不得架设或搭挂除本站以外的通信装置，如确有必要，架设和搭挂的通信装置，如电缆、电线、电视天馈线等，应满足本标准规定的过电压防护要求。4.1.2.6微波站的其他接地要求应符合4.1.1的有关规定4.1.3光通信站接地与均压
4.1.3.1OPGW引下线及光缆终端接续盒金属部分应与发电厂，变电站的接地装置相连，且有便于分开的连接点。连接方式有两种：a）与发电厂、变电站架构的接地直接相连：b）与发电厂、变电站架构的接地不直接相连时，OPGW的接地装置应在地下与发电厂、变电站接地网相连接
4.1.3.2引入通信站的OPGW应在引下塔或门型杆终端接续盒后换用全介质光缆4.1.3.3光通信站的其他接地要求应符合4.1.1的有关规定。4.2屏蔽和隔离
4.2.1通信站的建筑钢筋、金属地板构架等均应相互可靠连接，形成等电位法拉第笼。如设备对屏蔽有较高要求时，机房六面可敷设金属屏蔽网，屏蔽网应与机房内环形接地母线均匀多点相连，必要时也可采用金属屏蔽机柜等措施。4.2.2架空电力线由终端杆引下后应更换为屏蔽电缆，进入室内前应水平直埋15m以上，埋地深度应大于0.6m，屏蔽层等电位接地：非屏蔽电缆应穿镀锌铁管并水平直埋15m以上，铁管应等电位接地，如图2所示。
4.2.3室外通信电缆应采用屏蔽电缆，屏蔽层应等电位接地：对于既有铠带又有屏蔽层的电缆，在机房内应将铠带和屏蔽层同时接地，而在另一端只将屏蔽层接地。电缆进入室内前应水平直埋15m以上，理地深度应大于0.6m。非屏蔽电缆应穿镀锌铁管水平直理15m以上，铁管应等电位接地。4.2.4电力电缆（线）、通信缆线不宜共用金属桥架或金属管。当电力电缆（线）、通信缆线的金属桥架及金属管线平行敷设时，其间距不宜小手20cm。机房内的线缆宜采用屏蔽电缆，或敷设在金属管内，屏蔽层或金属管应就近等电位接地4.2.5不同接地网之间的通信线缆宜采取防止高、低电位反击的隔离措施，如光电隔离、变压器隔离等。
4.2.6在电力调度通信楼内，需另设接地网的特殊设备，其接地网与大楼主接地网之间应通过击穿保险器或放电器连接，保证正常时隔离，雷击时均衡电位。4.2.7微波塔和天线到周围建筑物的距离，应符合避免对建筑物发生闪络的要求，其距离应大于5m4.3限幅
4.3.1高压架空配电线路终端杆杆体金属部分应接地，如距主接地网较远可做独立接地，接地电阻不应大于302，杆上三相对地应分别装设避雷器。4.3.2配电变压器高、低压侧应在靠近变压器处装设避雷器。高压侧接地端与变压器金属外壳地以及低压侧中性点（中性点不接地时则为中性点的击穿保险器的接地端）汇集后就近接地。变压器在室内时，高压侧避雷器一般应装于户外，且离本体不得超过10m4.3.3对通信设备的供配电系统应采取多级过电压防护。在进入机房的低压交流配电柜入口处具备第一级防护（如图3所示S）：整流设备入口或不间断电源入口处具备第二级防护（如图3所示S2）；在6
DL/T548—2012
整流设备出口或不间断电源出口的供电母线上具备工作电压适配的电源浪涌保护器作为末级防护（如图3所示S,）。特殊情况可增加或减少防护级数。天线馈线
交流配电箱
不间断电源
整流设备
整流设备Www.bzxZ.net
交流配电屏
加配电屏
计算机及网络设备
注：Su，S2，S,为电源浪涌保护器，A为信号线浪涌保护器，B为天馈浪涌保护器，图3通信机房过电压防护配置示意图室外
4.3.4电源浪涌保护器SPD的能量配合、安装及技术性能要求应符合YD5098、YD/T1235.1、YD/T1235.2的有关规定。
4.3.5通信用太阳能供电组合电源的太阳能光伏组件接口处应有防雷措施。太阳能电池的馈电线应采用金属护套电缆，其金属护套在机房入口处就近接地。4.3.6天馈线路浪涌保护器SPD串接于天馈线与被保护设备之间，宜安装在机房内设备附近或机架上，也可直接连接在设备馈线接口上。4.3.7室外通信电缆（包括各类信号线缆、控制电缆等）进入机房首先应接入保安配线架（箱）。在配线架应装有抑制电缆线对横向、纵向过电压的限幅装置。限幅装置主要包括SPD、压敏电阻器、气体放电管、烙丝、热线圈等防雷器件。4.3.8通信站安装的防雷器件应具备国家认可的防雷检测机构检测报告：防雷器件使用5年以上应定期检测。
5过电压防护管理
5.1管理原则
5.1.1电力系统通信站过电压防护工作实行分级、属地化管理方式。通信机构为所辖范围通信站过电压防护主管部门。
5.1.2过电压防护主管部门负有监管所辖范围通信站过电压防护、防雷减灾职责。5.1.3各级通信机构应设过电压防护安全负责人。5.1.4各级通信机构应设过电压防护专责人，专责人应由经过过电压防护技术培训，具有一定过电压防护专业知识的通信人员担任。5.2管理职责
5.2.1贯彻执行上级颁发的通信站过电压防护规程、规范及有关技术措施，结合所辖范围实际制定相应的通信站过电压防护规定及措施。5.2.2负责编制通信站过电压防护工作计划，经相应的主管部门审批后，组织实施。5.2.3负责或参加所辖范围新建、改建、扩建通信站过电压防护设计审查，过电压防护工程施工检查、隐蔽工程的随工检验及峻工验收。TKAoNTKAca
DL/T548—2012
5.2.4指导和协调所辖通信站的过电压防护工作，下达工作任务，监督检查各通信站过电压防护工作情况。
5.2.5负责所辖通信站的过电压（雷害）运行统计，雷害调查分析，逐级上报统计报表5.2.6组织、参加过电压防护技术培训、经验交流及技术攻关，采用和推广先进实用的新技术，5.3工程建设与竣工验收
5.3.1，新建、改建、大修等通信工程项目建设的过电压防护设计、施工应符合通信站过电压防护技术要求。
5.3.2设计资料和施工记录应由相应的通信机构妥善存档备查，通信站应备有本站过电压设计资料。5.3.3通信站过电压防护系统建设资料至少包括以下内容：a）通信站过电压防护系统设计资料（包括修改通知、站址土壤电阻率、当地雷暴日等）：b）通信站过电压防护系统设计审查结论（或会议纪要）；c）通信站过电压防护系统设计施工记录（包括随工验收记录、隐蔽工程照片和专项记录）：d）通信站过电压防护系统验收报告。5.3.4工程竣工时，应由通信工程建设管理部门组织验收，通信过电压防护主管部门和专责人参加。5.3.5对于通信站过电压防护系统未达到设计要求或系统资料、记录不齐全的，不予验收5.4运行维护
5.4.1通信站应建立完整的过电压防护技术档案，包括接地线、接地网、接地电阻及防雷装置安装的原始记录，及完整的日常检查记录和过电压事件调查，分析、处理记录。5.4.2通信机房接地引入点应有明显标志。5.4.3每年雷雨季节前应对通信站接地系统进行检查和维护，主要检查连接处是否紧固，接触是否良好、接地引下线是否锈蚀、接地体附近地面有无异常，必要时应挖开地面抽查地下隐蔽部分的锈蚀情况，如果发现问题应及时处理。5.4.4每年雷雨季节前应对运行中的过电压防护（防雷）装置进行一次检测，雷雨季节中应加强外观巡视，发现异常应及时处理。
5.4.5设置在发电厂、变电站和调度通信楼内的通信站，接地网接地电阻的测量可随厂、站及大楼接地电阻测量同步进行，独立通信站接地网接地测量一般每年进行一次，测量方法见附录A，测量仪表宜采用数字式接地电阻测量仪。每年宜进行一次接地装置的电气完整性测试，测试方法见DL/T4755.5过电压损害（雷害）统计分析5.5.1过电压损害调查分析
5.5.1.1过电压损害调查分析内容主要包括：a）设施损毁及损失情况：
b）各种电气绝缘部分有无击穿闪络的痕迹，有无烧焦痕迹，设备元件损坏部位，设备的电气参数变化情况：
e）各种过电压防护元件损坏情况，参数变化情况d）安装了雷电测量装置的，应记录测量数据，判断过电压（雷电波）入侵途径、过电压（电流）幅值：
e）了解雷害事故地点附近的情况，分析附近地质地形和周围环境特点及当时的气象情况：如电网系统故障引起的应了解事故原因：f）保留损坏部件，必要时对现场进行拍照或录像，做好各种记录。5.5.1.2根据上述调查情况，组织有关专家分析，编写调查分析报告，及时制定改进措施。5.5.2统计工作
5.5.2.1各级运行维护单位应做好通信站过电压防护运行技术资料统计工作。记录所辖区域通信站雷电活动规律、强度、雷击概率、电网系统故障持续时间、短路电流等：记录通信设备防护水平及损坏8
DL/T5482012
情况、各种过电流（电压）入侵途径、浪涌保护器件（SPD）运行及损坏情况等：建立本地区的雷电活动档案，对损害进行统计。
5.5.2.2通信站发生过电压损害后应及时将初步情况逐级上报通信机构。各级通信机构应在次年1月底前，按附录B要求将通信站过电压损害统计汇总报送上级通信机构。TiKAoNirKAca
