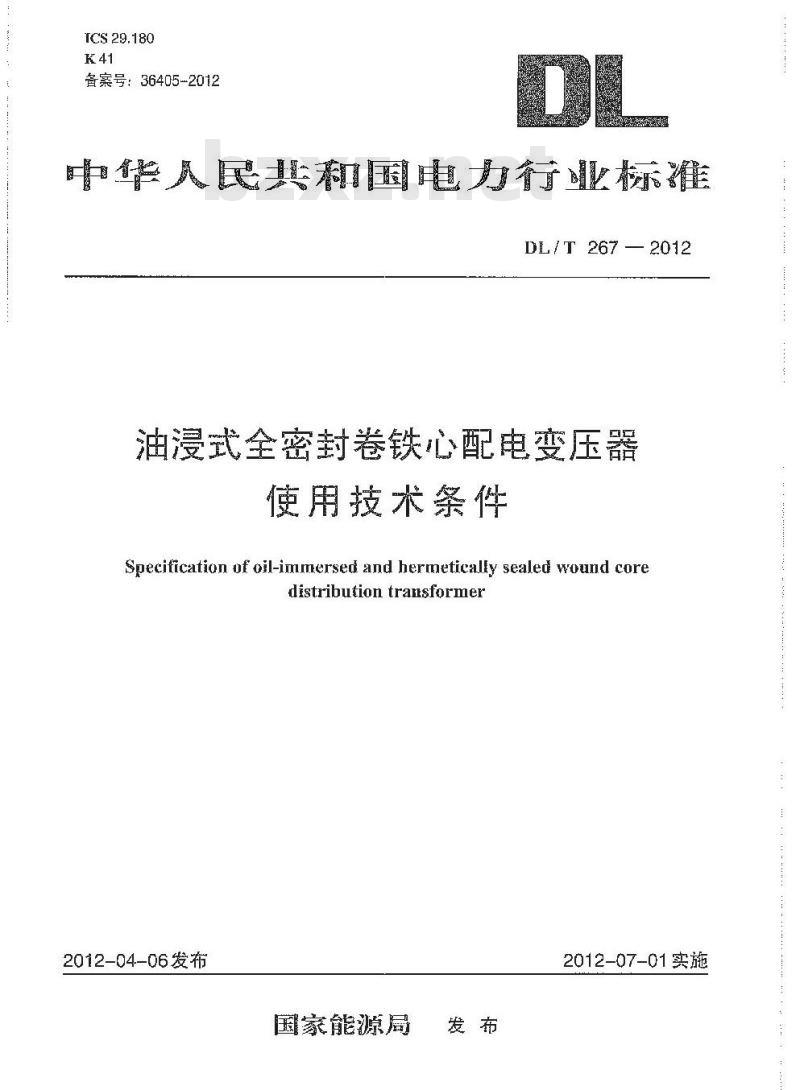

【行业标准】 油j曼式全密封卷铁心配电变压器 使用技术条件

TCS 29.180
备察号：36405-2012
民和行雅
DL/T267—2012
油浸式全密封卷铁心配电变压器使用技术条件
Specification of oil-immersed and hermetically sealed wound coredistribution transformer
2012-04-06发布
国家能源局
2012-07-01实施

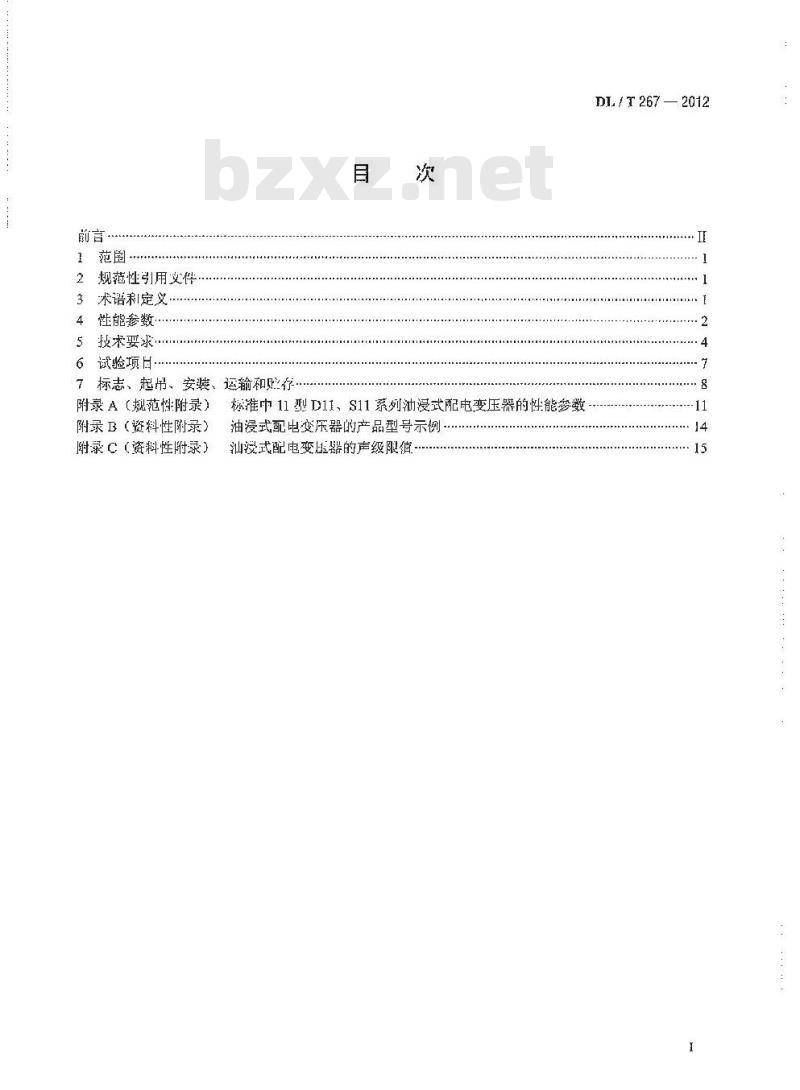

规范性引用支件
术语利定义
性能参数
技求要求…
6试验项…
7标志、起吊、安装、运输和贮行…附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
标准中 11型D11、S11 系列油浸式配电变压的性能参数油浸式配电变乐器的产品型号示例汕授式配电变胜器的声级限值-
DL / T 267 — 2012
DL/ T 267 -- 2012

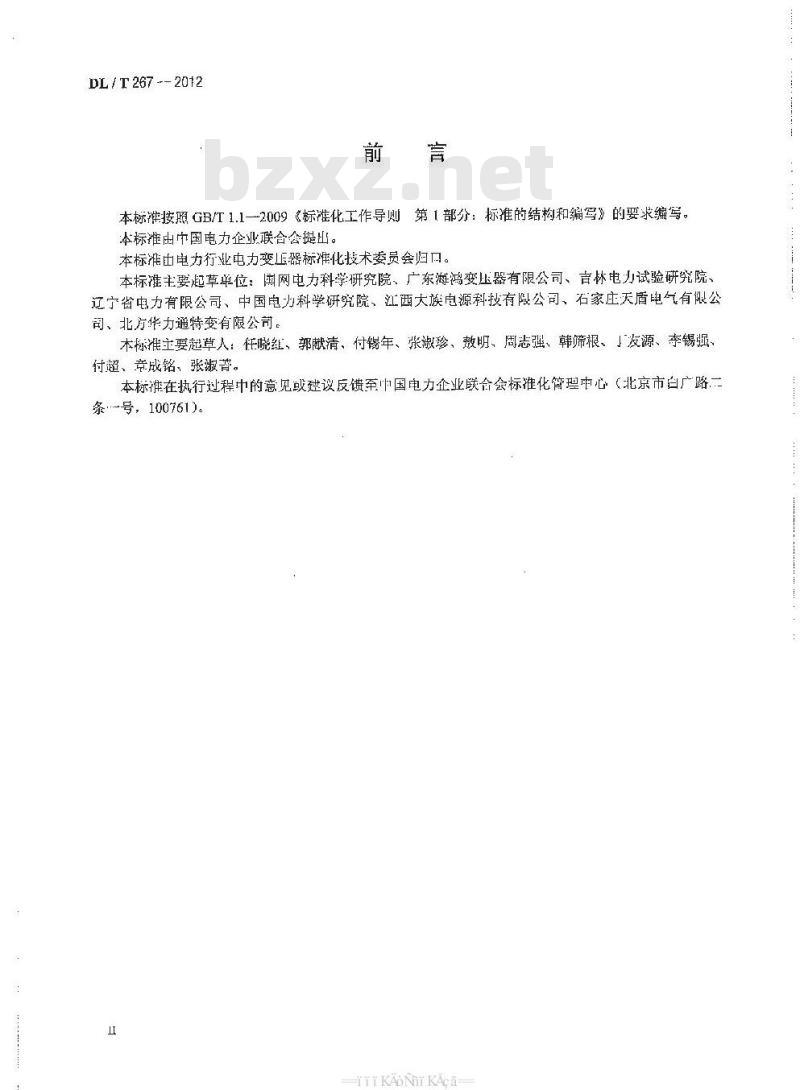

本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》的要求编写。本标准由中国电力企业联合会提出。本标准由电力行业电力变正器标准化技术委员会归口。本标准主要起草单位：国网电力科学研究院、广东海鸿变压器有限公司、吉林电力试验研究院、辽宁省电力有限公司、中国电力科学研究院、江西大族电源科技有限公司、石家庄天盾电气有限公司、北方华力通特变有限公司。木标准主要超草人：任晓红、郭献清、付锡年、张淑珍、数明、周志强、韩筛根、」友源、李锡弼、付超、竞成铭、张淑菁。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。
YTKAONrKAca

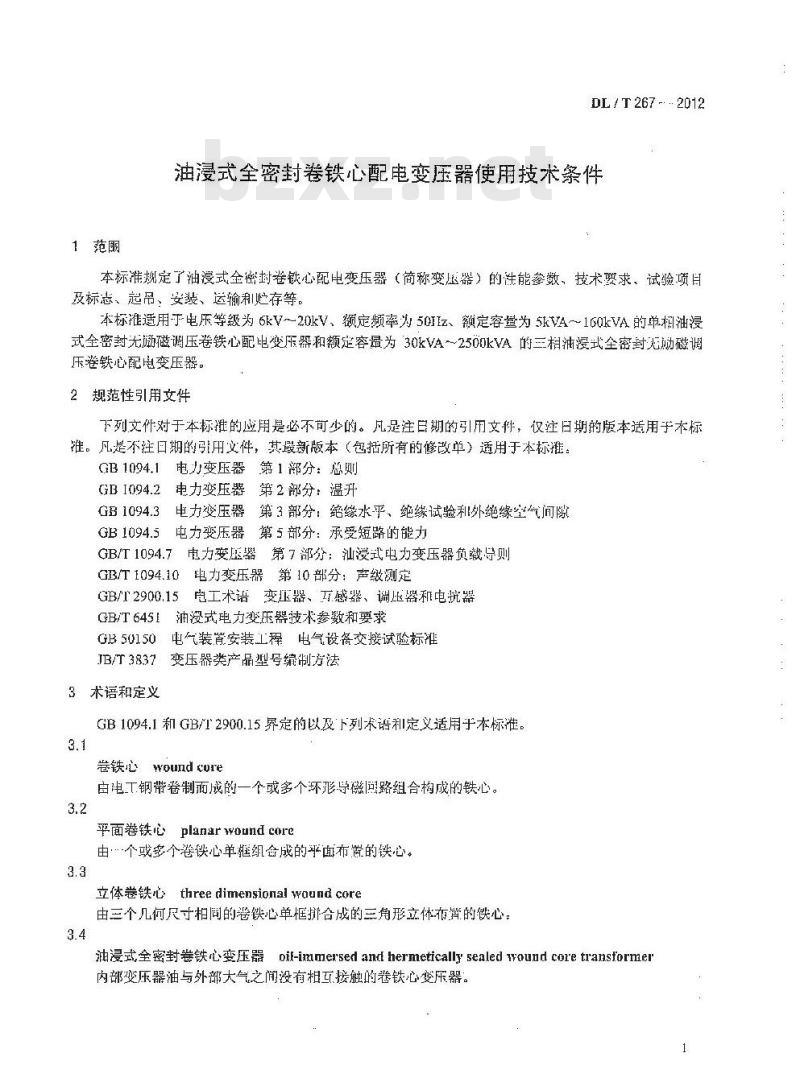

1范圈
DL / T 267 -. . 2012
油浸式全密封卷铁心配电变压器使用技术条件本标准规定了油漫式金密封卷铁心配电变压器（简称变压器）的性能参数，技术婴求、试验项目及标志、起吊、安装、送输和贮存等。本标准适用于电压等级为6kV~20kV、额定频率为501Iz、额定容量为5kVA～160kVA的单相油浸式全密封无磁调压卷铁心配电变压器和额定容量为30kVA～2500kVA的三相油漫式全密封无励磁调压卷铁心配电变压器。
2规范性引用文件
下列文件对于本标推的应用是必不可少的。凡是注已期的引用文件，仅注日期的版本适用于本标准。凡是不注回期的用文件，其最新版本（包括所有的修改单）适用于本标准。GB1094.1电力变压器第1部分：总则GB1094.2电力变压器第2部分：温升电力变压器第3部分：绝缘水平，缘试验和外绝缘空气问隙GB 1094.3
GB1094.5电力变压器第5部分：承受短路的能力GB/T1094.7电力变压器第7部分：汕浸式电力变压器负载导则GB/T1094.10电力变压器第10部分：声级测定GB/T2900.15电工术语变压器、五感器、调压器和电抗器油没式电力变压器技术参数和要求GB/T64S1
GB50150电气装置安装工程电气设备交接试验标准变压器类产品型号编制方法
JB/T 38372
3术语和定义
GB 1094.1 和 GB/T 2900.15 界定的以及下列求语和定义适用于本标准。3.1
卷铁心wound rre
白电工钢带卷制而成的一个或多个环形导照路组合构成的铁心。3.2
平面卷铁心planarwoundcore
由…个或多个卷铁心单框组金成的乎面布置的铁心。3.3
立体卷铁心 three dimensional wound core由三个几何尺寸柏同的港铁心单框排合成的三角形立布臂的铁心：3.4
油浸式全密封卷铁心变压器oil-immersed and hermetically sealed wound core transformer内部变压器油与外部大气之间没有相互接触的卷铁心变压器。-.
DL/T2672012
4性能参数
4.1D13系列5kVA～160kVA单相汕液式双绕组无励磁调压卷铁心配电变压器性能参数见表1和表2.D11系列油浸式配电变压器的性能参数见附录A。4.2S13系列三相油浸式双绕组无刷磁调压卷铁心配电变压器性能参微见表3利表4。S!I系列油浸式配电变压器的性能参数见附录A
4.3油浸式配电变压器的产品型号示例参见附录B。4.4性能参数的允许偏差为：空载损耗+5%，负载损耗+5%，总损帮+5%。表1D13系列5kVA~160kVA单相油浸式双绕组无励磁调压卷铁心配电变压器性能参数（6kV、10kv)
心废组合bZxz.net
额定容量
高压分接
让5或
0.24）或
0.22 0.24
联结织
空载损赖
负载损
空裁电流
注：对低服为2×（0.22~0.24）kV组含的变器，当低压为（0.22~0.24）V时，容正减半（并联使用时偿外）。表213系列5kVA～160kVA草相油浸式双绕组无励磁调压卷铁心配电变压器性能参数<20kV）电压组合
巅定容证
商压分接
±5或
0.24）或
0.22-0.24
联结绷
空裁损耗
TKAONKAca
负载损矩
空载电流
颍定容坦
注：对抵乐为2×（0
电压组合
商服分楼
±5或
0.242 或
表2（续）
空载损耗
负裁损耗
DL/T267—2012
空载电流
kV组合的变压器，当低压为（0.22~0.24）kV谢，容感减半《并联使用时除外）。S13系列30kVA~1600VA三相油漫效绕组无励磁调压铁心配电表39
变压器性能参数（6k
电压组合
额定容量
商压分接
负裁损荐
630/600
910/870号
1310/12%0
1580/1800
18900800
23f0/220g
2730/2600
32083050
3830/3650
4520/4300
5410/5150
整数电流
注：对于额定容量为500kVA及以下的变压器，表中解线上方的负载损耗值适用于Dyni1戴Yzint1联纷斜线下方的负载损耗值适用于Yyno联继组，3
DL / T 267 2012
表4S13系列30kVA～2500kVA三相油浸式双绕组无励磁调压卷铁心配电变压器性能参数（20kV）
尿组合及分接范图
额定容量
高服分接
±5或
埃缩组
.Yznll
空载损耗
负载损耗
690/660
1010/960
1440/1370
1730/1650
2080/1980
2540/2420
3000/2860
3520/3350
4210/4010
4970/4730
5940/5660
11 330
22 220
空载宅流
注：对于额定客母为5a0kVA及以下的变压器：装中斜线t方的须载损耗值适用于Dyn非或Yznl1联结，斜线下方的负载损耗值适用了Yymo联结经。5技术要求
5.1基本要求
5.1.1变压器应符合GB1094.1、GB1094.2、GB1094.3、GB1094.5、GB/T1094.7和GB/T6451等规定5.1.2变压器组、部件的设计、制造及检验等应符合相关标准及法规的要求。变压器的市功率级限值应符合表5和装6的规定，声级测定方法按GB/T1094.10。5.1.3
变压器的声级限值参见附录C的规定，声级测定方法按GB/T1094.10。5.1.4
表55kVA-160kVA单相油浸式卷铁心配电变压器声功率级限值额定睿
TrKAoNirKAca
声功率级Lwa,SN
dB (A)
额定容遣
5（续）
功级Lwa.N
dB (A)
DL / T 267 — 2012
表630kVA～2500VA三相油漫式卷铁心配电变压器声功率级限值额定察量
5.2安全保护装置
5.2.1压力释放装置
声功率级LWA.SN
dB (A)
三相变压器均应装有压力释放置，当内部压力达到安全限值时应可常释放压力。单相变所器宜安装压力释装置。变压器应保证在最高环境温度与最大允许负载状态下，压力释放装置不动作，在瑕低环境温度与5
DL / T 267 — 20t2
变压器空载状态下，压力释放装置应不动作。5.2.2气体继电器
800kVA及以上的变压器应装有气体继电器：气体继电器的触点容量在交流220V或110V时应不小于66kVA，直流有感负裁时，应不小于15W。积聚在气体续电器内的气体数量达到250mL～300mL或油速在整定范围内时，应分别接通相应的触点。气体继电器的安装位胃及其结构应能观察到分解气体的数量和颜色，而且应便于取气体。5.3油温测量装置
1000kVA及以上的变压器应装设信号温度计。信号触点容量在交流电压220V时，应不低于50VA，在直流有感负载时，应不低于15W。温度计的准确等级应符合相应标准。信号温度计的安装位置应便丁观察。5.4变压器油箱及其附件的技术要求5.4.1采用波纹油箱或膨胀式散热器的充汕密封式油箱应安装油位计内部充有气体的非弹性结构密封式油箱侧面应有便于观察的，能指示25℃时油面位置的标记；应装设指针式油位计，不应装设玻璃油标。5.4.2在油箱靠近箱底的箱壁上，应装有用于排汕和取油样的阀门。5.4.3变压器套管的带电部分之间空气间膜应能满足GB1094.3的要求。套管接线端子连接处，在环境空气中对空气的温升应不大于55K，在油中对池的温升应不大丁15K。额定容量100kVA及以上的变压器低压套管宜装设带接线板的接线端子。套管接线可采用电缆插拔头进出线接线方式，具体的技术要求参照相关的规范及标准。5.4.4所有翻封件外露部位应采取防紫外线措施。5.4.5变压器铁心、夹件和较大金屑结构零件均应通过油箱可靠接地5.4.6变压器工的组件均应符合相应的标准。变压器箱底应焊有支架，其焊接位置应符合图1和图2的规定。5.4.7
注：C,或C2尺寸可按变压器大小迷择为300、350、400、450、550、660，820、1070，1300mm。图1三相立体卷铁心变压器布置
TrTKAoKAca
6试验项目
6.1 试验项目
注：C尺寸可按变压器大小选择为300、400、550、660、820、1070、1300mm：图2三相平面卷铁心变压器布置
6.1.1例行试验
变压器的例行试验项日，应包括下列内容：a
绕组电阻测量：
电压比测量和联结组标检定：
短路阻抗和负载损耗测量
空载电流和空载损耗测最，
绝缘例行试验；
绝缘油试验：
密判试验（试验方法按6.4)。
型式试验
变压器的型我试验项日，应包括下列内容：a)
温升试验：
绝缘型式试验：
心）油箱机械强度试输。
特殊试验
变压器的特殊试验项目，应包括下列内容：绝缘特殊试验，
绕组对地和绕组问的电容测量；三相变压器零序阻抗测量：
您路承受能力试验：
声级测定：
空载电流谐波测量。
6.1.4交接试验
变压器的交接试验项目，应包括下列内容：空载损耗；
绝缘油试验：
测量绕组连同套管的直流电阻；检查所有分接头的电压比：
e）检查变压器的三相接线组别和单相变非器引出线的极性，DL, / T 267 — 20t2
测量与铁心绝缘的各紧面件（连接片可拆开者）及铁心（有外引接地线的）绝缘电阻：）非纯瓷套管的试验：
DL/T267—2012
h）绕组连同套管的交流附压试验：额定电压下的冲击合试验：
检查相位；
k）量声。
注：试验方法签照GB50150。
6.2直流电阻不平衡率
变压器绕组的直流电阻应符合设计要求，并提供实测值。三相配电变压端的直流电阻不平衡率相为不大于4%，线为不大于2%。如果电下线材及引线结构等原因而使绕组直流电阻不平衡率超过上述值时，除应在例行试验记录中记录实测值外，还应写明引起这一偏差的原因。使用单位的现场实测值应与同温度下的例行试验实测值避行比较，其偏差应不大于2%。注1：直流电不平衡举应以三相实测最大值减最小值作分子，三和实测平均值作分母计算。注2：对所有引步的相放端子间的电阻值均应进行测量比教。6.3绝缘电阻
应提供变压器绝缘电阻的实测值，测试宜在5℃～40℃和剂对湿度小于85%时进行。当测量温度不同时，绝缴电阻可按式（1）换算：武中：
R, =R x1.5-Vm
R、R2—温度t、2时的绝缘电阻值。6.4密封试验
变服器应进行密封试验，历经12h应光渗漏和损伤，其试验压力如下；a）波纹式油箱（包含带有弹性片式散热器油箱）的变压器：315kVA及以下应承受20kPa压力；400kVA及以上应液受15kPa压力。b）油箱内部充有气体的密封式变压器汕面上部应承受60kPal力（波纹油箱除外）。其剩余压力应不小于规定催的70%。
6.5油箱强度试验
变压器泄箱可进行强度（止尺）试验，历经5min应无损伤，H不应出现永久变形。其试验压为如下：u）—般构油箱试验压力为 50kPa。b）波纹式池箱，对于315kVA及以下应承受25kPa压力；400kVA及以上应承受20kPa压力。7标志、起吊、安装、运输和贮存7.1变压器应有接线端子、运输及起常标志。变压器的套管排列顺序位置如图3～图7所示。图3单相卷铁心配电变压器的套管排列8
