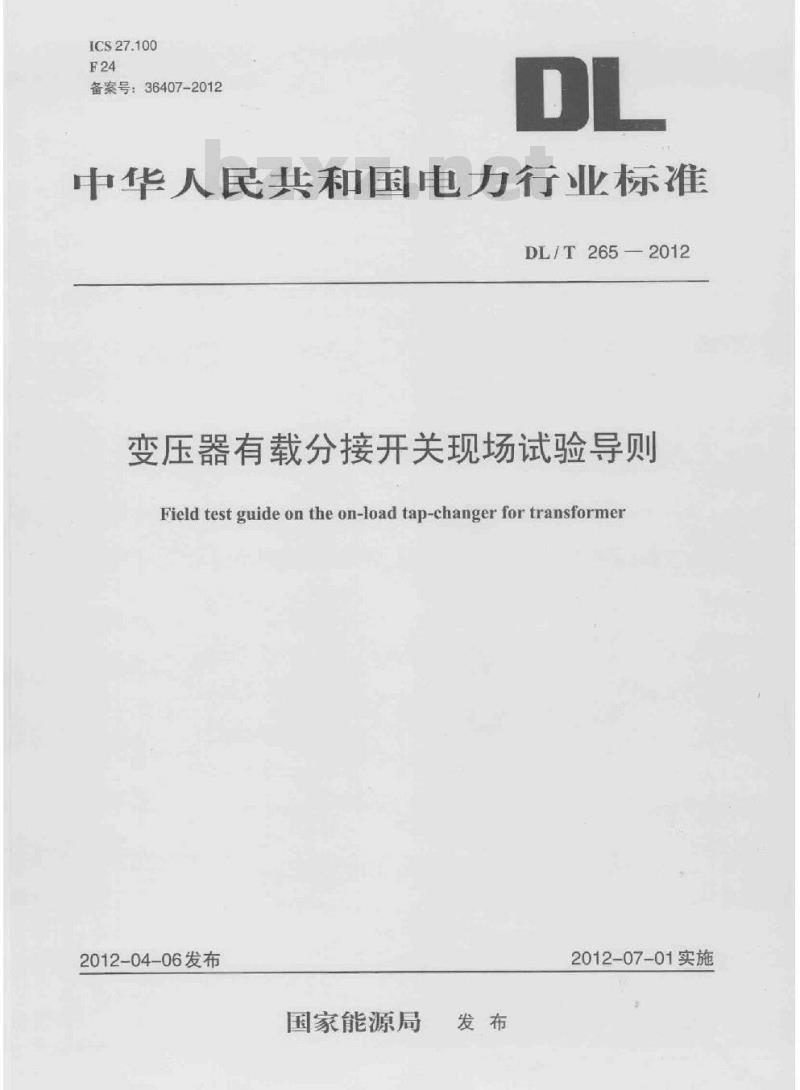

【行业标准】 变压器有载分接开关现场试验导则

ICS27.100
备案号：36407-2012
中华人民共和国电力行业标准
DL/T265-2012
变压器有载分接开关现场试验导则Field test guide on the on-load tap-changer for transformer2012-04-06发布
国家能源局
2012-07-01实施

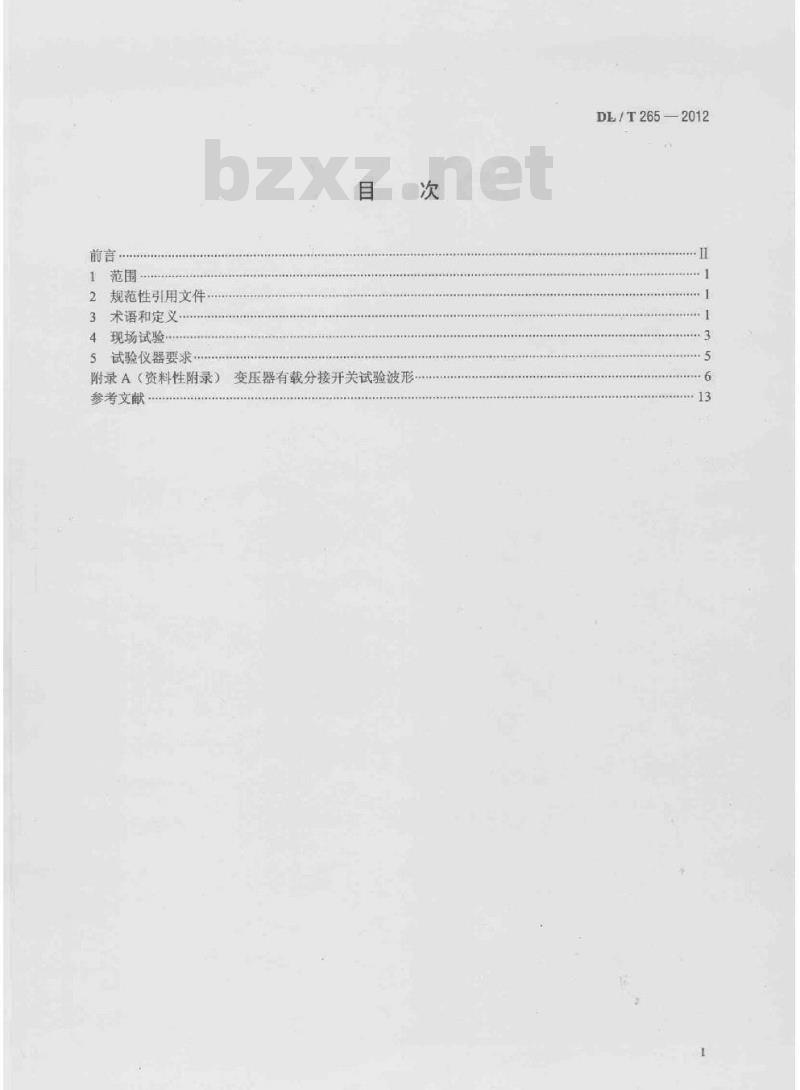

1范围
2规范性引用文件
3术语和定义
4现场试验
S试验仪器要求
附录A（资料性附录）变压器有载分接开关试验波形参考文献
DL/T2652012
DL/T265—2012

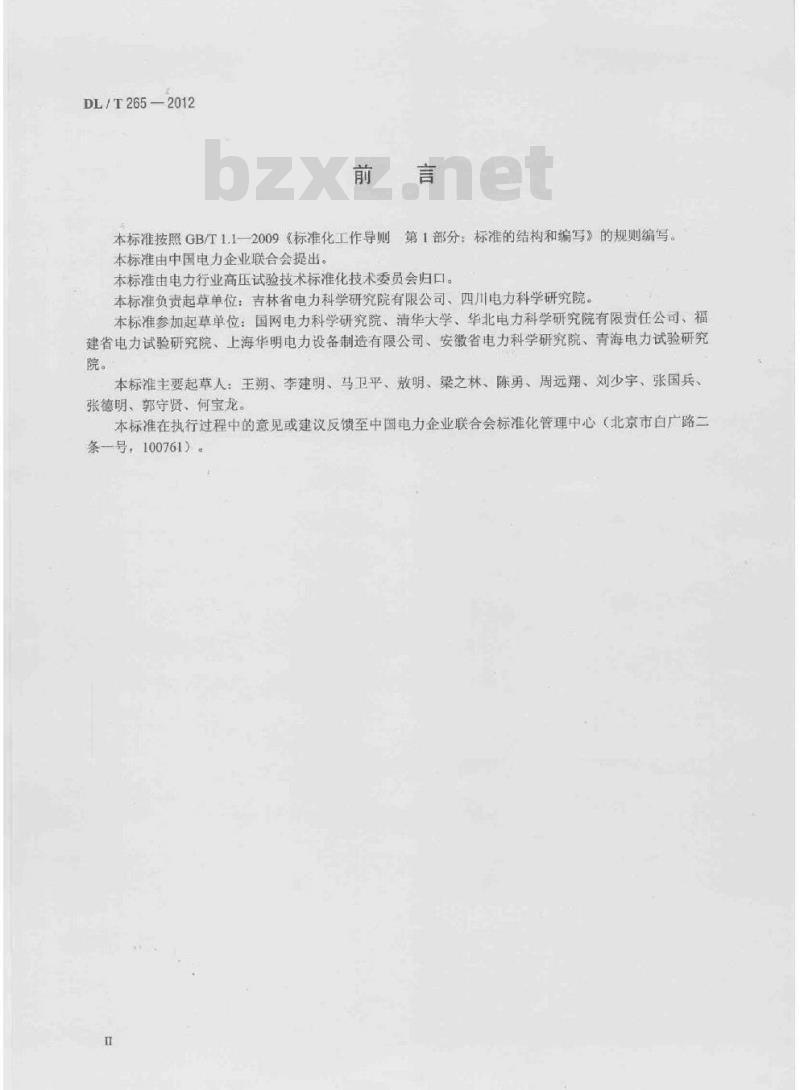

本标准按照GBT1.1—2009《标准化工作导则第1部分：标准的结构和编写》的规则编写。本标准由中国电力企业联合会提出。本标准由电力行业高压试验技术标准化技术委员会归口。本标准负责起草单位：吉林省电力科学研究院有限公司、四川电力科学研究院。本标准参加起草单位：国网电力科学研究院、清华大学、华北电力科学研究院有限责任公司、福建省电力试验研究院、上海华明电力设备制造有限公司、安徽省电力科学研究院、青海电力试验研究院。
本标准主要起草人：王朔、李建明、马卫平、散明、梁之林、陈勇、周远翔、刘少宇、张国兵、张德明、郭守贤、何宝龙。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。
1范围
变压器有载分接开关现场试验导则DL/T265—2012
本标准规定了变压器有载分接开关现场高压试验的项目、固期、方法及要求，给出了缺陷判断范例。
本标准适用于额定电压10kV~500V电压等级的电力变压器、换流变压器、配电变压器和电抗器用有载分接开关的交接及随回设备检修试验周期所进行的试验。进口有载分接开关现场验可参照本标准。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的遇文件，其最新版本（包括所有的修改单）适用于本标准。GB/T7595
GB10230.1
GB/T16927
送行变压器油质量
分接开关第1部分，性能要求和试验方法1部分：一般定义及试验要求
电压试验技术
GB/T16927.2
GB50150-
DL/T574
DL/T596—19
3术语和定义
电压试验技术
第2部分测统
电配设备交接试验标准
电气装置安装工
变压器分接开关运有维修导则
电力设备预防性试鉴规程
GB10230.1-2007PLT574界定的以及下列术语和定义适用于本标准，为了便于使用，以下重复列出了GB10230.1—2007
DL/T574中的某些术语和定义。
有载分接开关on-loadtap-changen适合在变压器励磁或负载下进行作的用来改变绕组分接位置的一种装置。［GB10230.1-2007，定义31]】
分接选择器tapselector
能承受电流但不能接通或开断电流的一种装置，它与切换开关配合使用，以选择分接连接位置。『GB10230.1—2007定义3.2】
切换开关diverterswitch
与分接选择器配合使用，在已选电路中承载、接通和开断电路中电流的一种装置。注：切换开关有时也称为电弧分接开关。［GB10230.12007，定义3.3]】
选择开关selectorswitch
把分接选择器和切换开关的功能结合在一起，能承载、接通和开断电流的一种开关装置。DL/T265-2012
注：选择开关有时也称为电孤分接开关，［GB10230.1—2007，定义3.4]
限流自耦变压器preventiveautotransformer一种自耦变压器（或中心抽头电抗器）用于有载分接开关变换和调压变压器或分级电压调节器。当其工作在两相邻分接被桥接的位置时或相邻位置分接变换期间内，用来限制循环电流。［GB10230.1—2007，定义3.10]3.6
过渡阻抗 transitionimpedance由一个或几个元件组成的电阻器或电抗器，用以把使用中的分接头和将要使用的分接头桥接起来，使负载从一个分接转移到另一个分接而不切换负载电流或不使负载电流有明显的变化。同时，也在两个分接头均被使用的期间内限制其上的循环电流。注：对于电抗式分接开关，过渡阻抗（电抗器）通常称为限流自揭变压器。电抗式分接开关通常将桥接位置作为工作位置（中点或中心抽头的电抗式分接开关）用。因此，电抗器设计为连续工作。［GB10230.1—2007，定义3.9]
桥接时间bridgingtime
分接开关在分接变换中，调压级绕组经电阻或电抗器被暂时短接的时间。3.8
三相开断不同步时间three-phasecut-offoutof synctime电阻式分接开关在分接变换中，三相过渡电阻接入调压绕组时相间的最大时间差。电抗式分接开关在分接变换中，三相限流变压器接入调压绕组时相间的最大时间差。3.9
分接变换操作tap-changeoperation分接变换从一个工作分接位置转换到相邻一个分接位置的由开始到完成的全部过程。［GB10230.1—2007，定义3.23]3.10
逐级分接变换step-by-steptap-changer不管以何种方式发出指令，在一个指令发出之后，与分接开关所配的电动机都只能可靠地驱动分接开关完成一个分接变换操作。［DL/T5742010,定义3.1]
操作循环cycleofoperation
分接开关从一个终端位置变换到另一个终端位置，再回到原始位置的动作。［GB10230.1—2007，定义3.24]3.12
连动running-through
与分接开关所配的电动机构失控地驱动分接开关连续完成一个以上分接变换操作。【DL/T574—2010,定义3.2]
1类分接开关classltap-changer仅适用于绕组中性点处的分接开关。［GB10230.1—2007，定义3.53]2
2类分接开关class2tap-changer适用于绕组中性点以外的其他位置处的分接开关【GB/T10230.1—2007,定义3.54]4现场试验
4.1试验项目、周期及标准
变压器有载分接开关现场试验项目、周期及标准见表1。表1分接开关的试验项目、周期和标准序号
测量过渡电阻值
测量触头的接触
真空断路器试验
限流自耦变压器
切换开关或选择
开关油室内绝缘油
触头动作顺序测
操作试验
测量分接变换程
序、电流连续性、
三相开断不同步时
辅助回路绝缘试
更换过渡电阻时
1）变压器吊罩大修时。
2）更换触头时
更换真空断路器时
1）交接时。
2）绝缘油试验周期6个
3）随同变压器检修试验
1）交接时。
2）分接开关大修时。
3）1年。
4）动作5000次以上。
5）必要时
1）交接时。
2）分接开关大修时
1）交接时。
2）随同变压器检修试验
1）交接时。
2）分接开关大修时。
3）随同交压器检修试验
1）交接时。
2）随同变压器检修试验
电阻值与铭牌值的偏差不大于士10%DL/T265—2012
1）符合制造企业技术要求。
2）制造企业无技术要求的，触头接触电阻：R≤500μQ
真空断路器真空度应符合制造企业技术要求试验项目及要求遵守GB501502006第8章、DL/T596-1996第6章的规定
1）交接或大修时与变压器本体相同。2）运行中油室内油的击穿电压：1类分接开关不小于30kV，2类分接开关不小于40kv.
3）运行中油室内油的含水量：不大于40
触头动作顺序应符合制造企业要求1）切换过程中无突停，连动等异常现象。2）电气和机构限位动作正确。
符合4.2.2给
出的细节
符合4.2.6给
出的细节
符合4.2.7给
3）电动机构断电后复电自启动保护动作正 出的细节确
1）与制造企业技术要求相符。
2）测试电流无断流。
3）三相开断不同步时间不大于3ms1）辅助回路绝缘电阻测量。
2交流电压试验
1）符合4.2.8
给出的细节。
2）波形判断
参考附录A
符合4.2.9给
出的细节
注1：分接开关现场试验所获取的数据、波形，本标准没有给出判断标准的，应与出广试验值进行比对，满足制造企业技术要求。
注2：制造企业对分接开关现场试验有特殊技术要求的，执行制造企业技术要求。4.2试验要求
4.2.1电阻式分接开关更换过渡电阻时，使用电桥法测量更换的过渡电阻连同连线、接线端子的电阻值。如无铭牌过渡电阻值，可与其他相过渡电阻阻值比较，偏差不大于土10%。3
TKAoNiKAca
DL/T2652012
4.2.2测量各触头的接触电阻应符合下列规定a）变压器吊芯时，应测量分接开关全部触头的接触电阻。b）使用直流压降法试验，测试电流不小于100A，连续通电测试60s。试验全过程电阻值应稳定，记录或自动存储数据的间隔时间应不大于10s，任意时刻的电阻c
值应不大于测试的初始电阻值，任意时刻的电阻值与初始电阻值之比，偏差不大于1%d）本项目适用于M型分接开关。4.2.3真空断路器真空度试验应符合下列规定：a）断路器真空度测量宜使用交流电压法。b）未更换的断路器宜同时进行真空度检测。4.2.4对于限流自耦变压器试验，制造企业有特殊技术要求的，应满足制造企业技术要求。4.2.5切换开关或选择开关油室内绝缘油试验应符合下列规定：a）新设备或大修后，分接开关油检验项目及要求与变压器本体相同，油质各项指标应符合GB/T7595的规定。
b）运行中检测绝缘油的击穿电压、含水量。必要时指分接开关切换频繁，虽没有达到5000次切换次数，但油质劣化较快或对油质有坏疑c
4.2.6触头动作顺序测量应符合下列规定：a）以声响法作为触头脱开与合上的判断依据。b）从分接开关整定位置开始，在分接开关全行程范围内缓慢转动摇柄，记录操作机械以下转动圈数并与出厂试验值对比：
1）分接（转换）选择器动触头离开静触头。2）分接（转换）选择器动触头合上相邻静触头。3）切换开关动作。www.bzxz.net
4）完成1级变换。
）分接开关各组触头正反2个方向动作顺序的圈数应基本相同。d）正反调电阻式分接开关，应在粗调选择器或极性选择器操作位置处每侧不少于2个分接范围内连续测量。
e）其他型式分接开关，应在中间分接每侧不少于2个分接范围内连续测量4.2.7操作试验应符合下列规定
a）应带绕组试验。
b）变压器不励磁，分接开关电动机构在额定工作电压下完成1个循环操作。）逐级检查电气限位、机械限位、机械传动，是否存在连跳、机械传动卡滞、同心度偏离。随同变压器检修试验进行分接开关电动机构额定工作电压下操作试验，应在分接开关中间位置上下各1个分接的操作过程中断电再复电1次，检查分接开关电动机构紧急停止功能和断电后复电的自启动保护功能。
4.2.8测量分接变换程序、电流连续性、三相开断不同步时间，应符合下列规定：a）应带绕组试验。
b）试验三相变压器分接开关动作特性所获取的电流波形，应至少有1个变换程序的时间与制造企业出厂试验参数相符。
除三相变压器中性点调压外，其他调压方式（线端、中部等）的三相变压器、调压绕组D结线、换流变压器、单相变压器、消弧线圈的分接开关，宜使用交流法测量。d）单相变压器、电抗式分接开关只进行电流的连续性试验。e）分接开关动作特性交流试验电压不宜低于380V。4
DL/T265—2012
f）使用交流零序测试分接开关切换过程电流的连续性，试验电流不宣低于3.0A。g）试验分接变换程序的波形、电流曲线应连续、圆滑，除桥接时间交流试验因调压绕组短路出现的电流有规律变化外，无断流、无跳跃现象。直流测试波形出现的少量电流跳跃、短时间电流过零、开关切换过程电流无变化现象，不应h)
作为判定分接开关存在缺陷的依据。直流试验怀疑分接开关存在缺陷或不能对缺陷认定时，应进行交流试验。分接开关缺陷复核认定，应使用交流高电压、大电流试验，试验电压、电流可根据现场试验路
条件确定。
分接开关三相开断不同步时间，正反调电阻式分接开关应至少测量粗调选择器或极性选择器k
变换位置每一侧的2个连续分接，其他型式的分接开关测量中间分接每一侧的2个连续分接。
测量分接开关变赖
程厅，电流连续性、三相开断不同步时间，宜结合操作试验一并进行。D
m）随同变压器检修
周期进行的试验只进行电流连续性测试。4.2.9辅助回路绝缘最应符合下列规定：a)
辅助回路的
绝缴电阻应不低于1MQ
缘电阻表测量。
使用1000
交流电压
验的试验电压1000V时间1min。
验的试验电压一般应是频率为45Hz~65Hz的交流电压，试验电压的波形为两个交流电用
日同的适似正弦波，且蜂值和方均根（有效）值之比应在√2士0.07以内半波相
当回路
压试验
随同变
5试验仪器要求
电阻大于10MQ2以口感用2500V绝缘电阻表连续测量min代替交流电器检修试验周期只测量回略的绝缘电阻试验仪器应符备BT16927.1、GB/T169272的要求TiIKAONKAca
DL/T265—2012
A.1无异常分接开关的试验波形
附录A
（资料性附录）
变压器有载分接开关试验波形
无异常分接开关试验波形如图A.1图A.5所示。度如电需
图A.1一次绕组YN接线双电阻V型分接开关变换程序无异常直流试验波形
350400450500550600650700750800时细x40
图A.2一次绕组YN接线双电阻式MR分接开关变换程序无异常交流试验波形
波形分析：分接开关桥接时长20.29ms，进入桥接三相开断不同步时间1.18ms。6
图A.3一次绕组D接线双电阻V型分接开关变换程序无异常交流试验波形
DL/T265—2012
波形分析：分接开关桥接时长8.25ms，进入桥接三相开断不同步时间0.24ms。零序街-14分换购上
学学学学学学
08年4月15月一10时58分18移，2600800100012001400160018002000220024903600280030003200340036003800时闯输om
三相三柱式变压器分接开关变换程序图A.4
无异常交流零厚试验波形
波形分析：三相二柱式变压器零序阻抗较小，分接开关切换过程中串入绕组的过渡电阻对试验电流限制作用比较明显，分接开关切换结束后零序电流逐步恢复稳定TiTKANIKAca
DL/T265→2012
Cohhhelotpttl
1900180017001600
时闯轴x40js
a）分接开关交换过程出现0.04
电流不正常圆滑变化
电流断流
c）测试电流闪变点
消弧线圈双电阻分接开关触头氧化600V交流试验波形波形分析：消弧线圈双电阻分接开关切换的桥接过程交流试验不能显示。分接开关共14个分接，一个循环操作电流曲线整体平滑连续，5个波形存在异常，其中个波形上出现一次0.04ms的电流断流［图A.5a］、1个波形上出现一次试验电流时长3.17ms的不正常圆滑变化【图A.5b）］、3个波形上出现电流瞬间1个～2个小幅闪变点［图A.5c）。经几次交流试验，分接开关切换过程中的电流断流、电流不正常圆滑变化现象消失，闪变点减少。结论：分接变换程序无异常，触头表面氧化较严重。分接开关吊芯检查：分接开关与变压器绕组一同干燥，导致分接开关各组触头表面出现较严重氧化，金属变色。
A.2有异常分接开关的试验波形
A.2.1过渡电阻断线
分接开关过渡电阻断线试验波形如图A.6～图A.8所示。8
激搬门
双电阻V型分接开关过渡电阻回路断线直流试验波形图A6
DL/T265—2012
波形分析：分接开关后半桥U相比V相晚进入4ms，记录U相时长20.5ms测试电流断流，分接开关U相后半桥过渡电阻回路断线。机带变频电源3相法，电压/20.Jimei3-10分接2007-6-27h14m14s25.yzt39.96m
v）聚审
OVATOX
时间轴×40us
图A.7双电阻V型分接开关过渡电阻回路断线三相交流试验波形2000
波形分析：图A.7与图A.6所示为同一台分接开关用2种试验方法获取的波形，图A.7交流试验波形显示分接开关U相桥接结束发生断流，断流时长39.96ms。1800
OVAr0x-出年
#事常常事
外接电源零序法：Z.ero-10分接2007-6-27h14m49942.yz39.92m
时间轴×40us
图A8三相三柱式变压器分接开关过渡电阻回路断线交流零序试验波形波形分析：图A.8与图A.7、图A.6为同一台分接开关用不同试验方法获取的不同波形，图A.8为9
TKAoNTKAca
