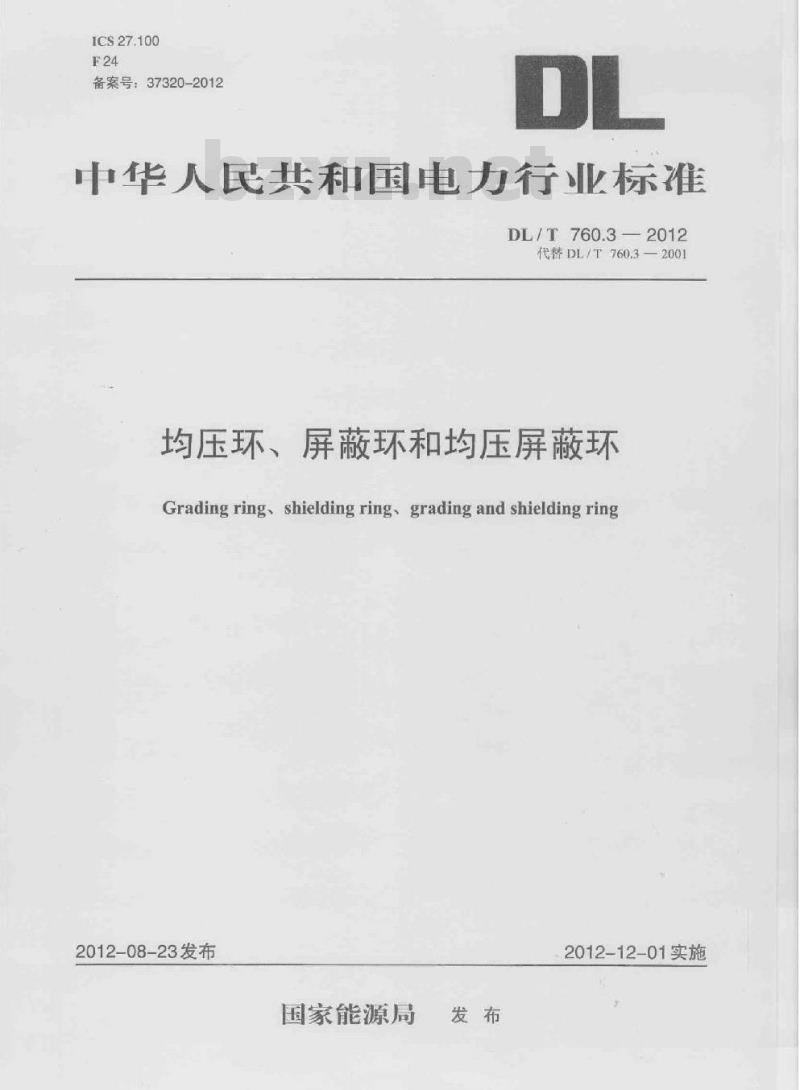

【行业标准】 均压环、屏蔽环和均压屏蔽环

ICS27.100
备案号：37320-2012
中华人民共和国电力行业标准
DL/T760.3—2012
代替DL/T760.3-2001
均压环、屏蔽环和均压屏蔽环
Grading ring shielding ring grading and shielding ring2012-08-23发布
国家能源局
2012-12-01实施

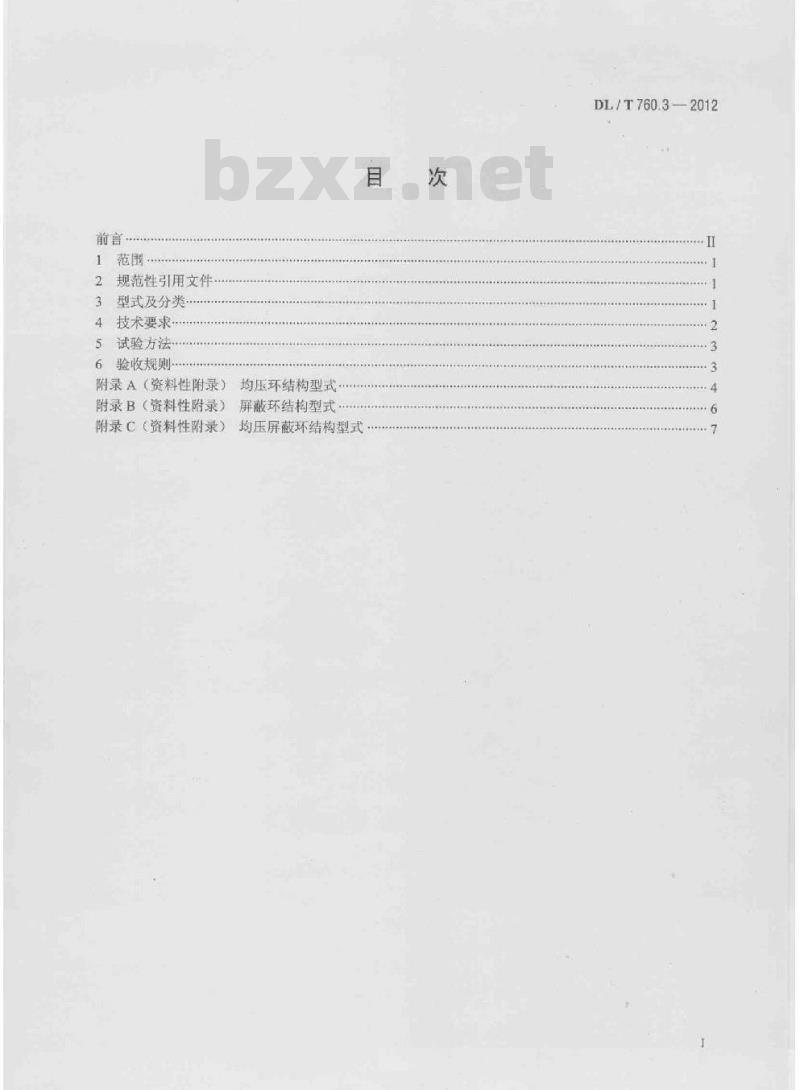

1范围·
规范性引用文件
型式及分类·
4技术要求…
5试验方法…
6验收规则
附录A（资料性附录）均压环结构型式附录B（资料性附录）
屏敲环结构型式
均压屏蔽环结构型式
附录C（资料性附录）
DL/T760.3—2012
DL/T760.3—2012

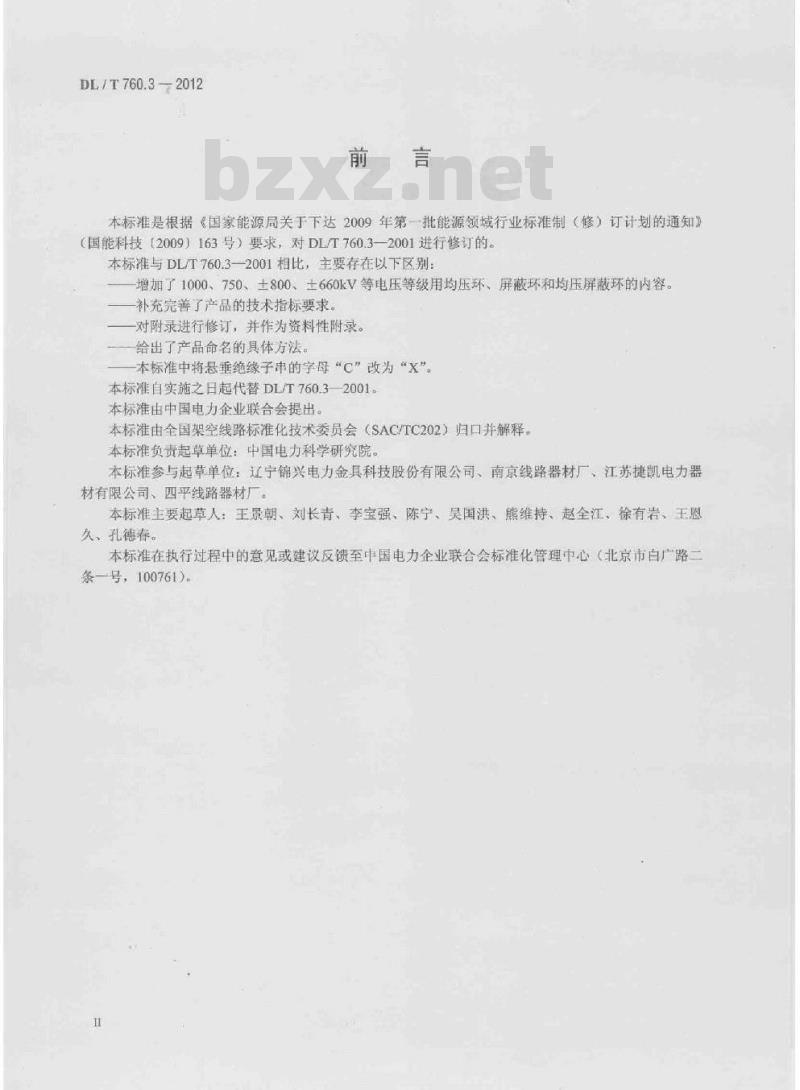

本标准是根据《国家能源局关于下达2009年第一批能源领域行业标准制（修）订计划的通知》（国能科技（2009）163号）要求，对DL／T760.3—2001进行修订的。本标准与DL/T760.3—2001相比，主要存在以下区别：增加了1000、750、土800、660kV等电压等级用均压环、屏蔽环和均压屏蔽环的内容。补充完善了产品的技术指标要求。对附录进行修订，并作为资料性附录。给出了产品命名的具体方法。
本标准中将悬垂绝缘子串的字母“C”改为“文”。本标准自实施之日起代替DLT760.32001。本标准由中国电力企业联合会提出本标准由全国架空线路标准化技术委员会（SAC/TC202）归口并解释。本标准负责起草单位：中国电力科学研究院。本标准参与起草单位：辽宁锦兴电力金具科技股份有限公司、南京线路器材厂、江苏捷凯电力器材有限公司、四平线路器材厂。本标准主要起草人：王景朝、刘长青、李宝强、陈宁、吴国洪、熊维持、赵全江、徐有岩、王恩久、孔德春。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路条号，100761）。

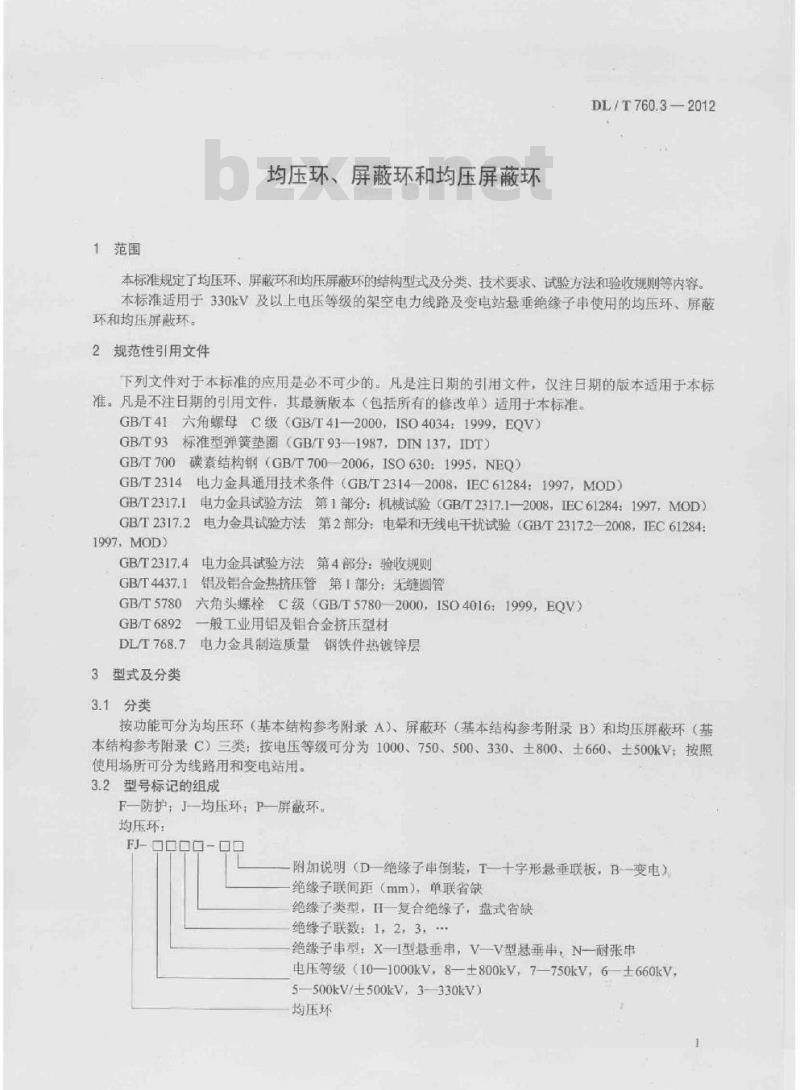

1范围
均压环、屏蔽环和均压屏蔽环
DL/T760.3-—2012
本标准规定了均压环、屏蔽环和均压屏蔽环的结构型式及分类、技术要求、试验方法和验收规则等内容。本标准适用于330kV及以上电压等级的架空电力线路及变电站悬垂绝缘子串使用的均压环、屏蔽环和均压屏蔽环。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T41六角螺母C级（GB/T412000，ISO4034:1999，EQV）GB/T93标准型弹簧垫圈（GB/T93-1987，DIN137，IDT）GB/T700碳素结构钢（GB/T7002006，ISO630:1995，NEQ）GB/T2314：电力金具通用技术条件（GB/T23142008，EC61284:1997，MOD）电力金具试验方法第1部分：机械试验（GB/T2317.1—2008，IEC61284：1997，MOD）GB/T2317.1
电力金具试验方法第2部分：电晕和无线电千扰试验（GB/T23172-2008，EC61284:GB/T2317.2
1997,MOD)
GB/T2317.4
电力金具试验方法第4部分：验收规则铝及铝合金热挤压管第1部分：无缝圆管GB/T4437.1
GB/T5780六角头螺栓C级（GB/T57802000，ISO4016:1999，EQV）一般工业用铝及铝合金挤压型材GB/T6892
DL/T768.7电力金具制造质量钢铁件热镀锌层3型式及分类
3.1分类
按功能可分为均压环（基本结构参考附录A）、屏蔽环（基本结构参考附录B）和均压屏蔽环（基本结构参考附录C）三类：按电压等级可分为1000、750、500、330、土800、土660、土500kV：按照使用场所可分为线路用和变电站用。3.2型号标记的组成
F一防护；J一均压环：P一屏蔽环。均压环
FJ-0000-00
附加说明（D绝缘子申倒装，T一十字形悬垂联板，B-变电）绝缘子联间距（mm），单联省缺绝缘了类型，Ⅱ一复合绝缘子，盘式省缺绝缘子联数1，2，3，…
绝缘子串型：X-I型悬垂串，V-V型悬垂串，N一耐张串电压等级（10—1000kV，8—±800kV，7—750kV，6—±660kV5500kV/±500kV3330kV）
均压环
DL/T760.3-2012

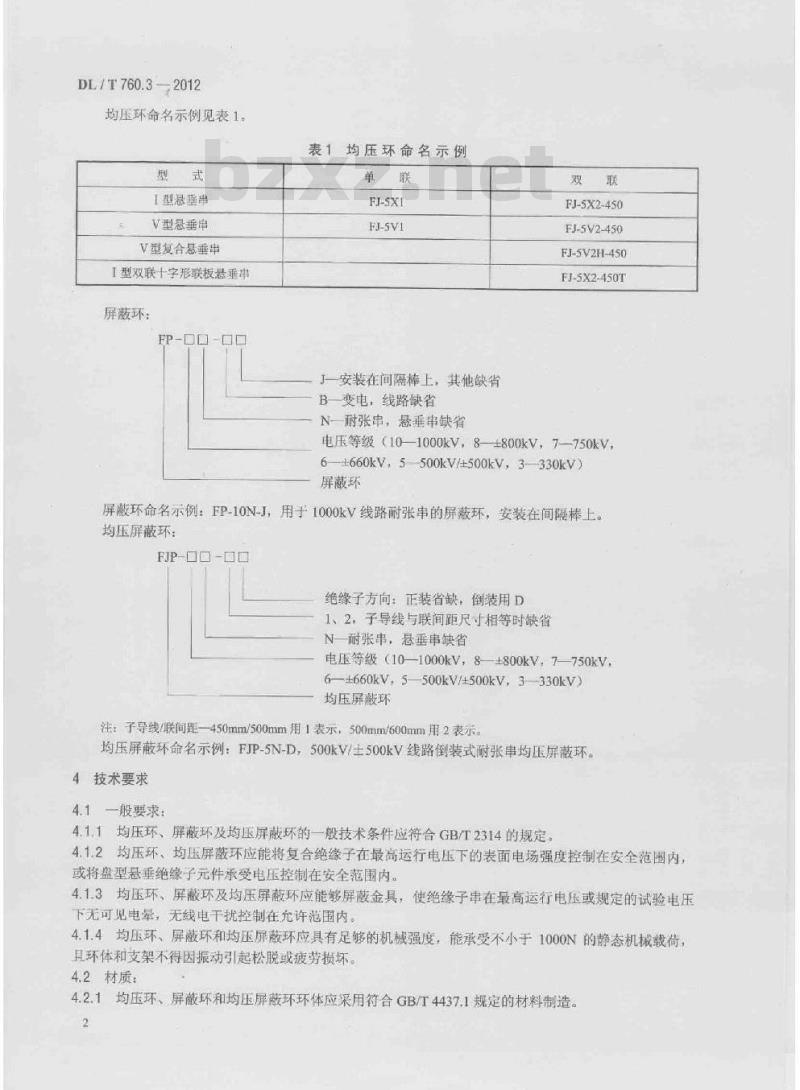

均压环命名示例见表1。
I型悬垂串
V型悬垂申
V型复合悬垂申
I型双联十字形联板悬垂串
屏蔽环：
FP-D0-O0
表1均压环命名示例
FJ-5XI
FJ-5VI
丁安装在间隔棒上，其他缺省
B变电，线路缺省
N耐张串，悬垂串缺省
FJ-5X2-450
FJ-5V2-450
FI-5V2H-450
FJ-5X2-450T
电压等级（10-1000kV，8±800kV，7—750kV，6-±660kV,5-500kV/±500kV，3-330kv）屏蔽环
屏蔽环命名示例：FP-10N-J，用于1000kV线路耐张串的屏蔽环，安装在间隔棒上。均压屏蔽环：
FJP-00-口
绝缘子方向：正装省缺，倒装用D1、2，子导线与联间距尺寸相等时缺省N耐张串，悬垂串缺省
电压等级（10—1000kV，8-±800kV，7—750kV6—±660kV,5—500kV/±500kV,3330kv)均压屏鼓环
注：子导线/联间距—450mm/500mm用1表示，500mm/600mm用2表示。均压屏蔽环命名示例：FJP-5N-D，500kVI土500kV线路倒装式耐张串均压屏蔽环。4技术要求
4.1一般要求：
4.1.1均压环、屏蔽环及均压屏蔽环的一般技术条件应符合GB/T2314的规定。4.12均压环，均压屏蔽环应能将复合绝缘子在最高运行电压下的表面电场强度控制在安全范围内，或将盘型悬垂绝缘子元件承受电压控制在安全范围内。4.1.3均压环、屏蔽环及均压屏蔽环应能够屏蔽金具，使绝缘子串在最高运行电压或规定的试验电压下无可见电晕，无线电干扰控制在允许范围内。4.1.4均压环，屏蔽环和均压屏蔽环应具有足够的机械强度，能承受不小于1000N的静态机械载荷，且环体和支架不得因振动引起松脱或疲劳损坏。4.2材质：
4.2.1均压环、屏蔽环和均压屏蔽环环体应采用符合GB/T4437.1规定的材料制造。DL/T760.3—2012
4.2.2支架应采用符合GB/T6892规定的牌号不低于1050A的铝合金或符合GB/T700规定的抗拉强度不低于375N/mm2的钢材制造。4.3紧固件：
4.3.1螺栓应符合GB/T5780的规定。4.3.2螺应符合GB/T41的规定。
4.3.3弹簧垫圈应符合GB/T93的规定。4.4铝材间采用焊接相连时，焊缝应均勾一致，不得有裂纹、弧坑、烧穿、焊缝间断等缺陷。4.5环体在制造过程中应避免管体开裂、严重交形等缺陷，管径变形量应控制在铝管直径的土3%以内，环体弯曲半径公差为环体弯曲半径的士1%。4.6钢制件应热镀锌，镀锌层应满足DL/T768.7的要求。5试验方法
均压环、屏蔽环及均压屏蔽环的机械试验按GB/T2317.1的规定执行，电晕及无线电干扰试验按GB/T2317.2的规定执行。
6验收规则
均压环、屏蔽环及均压屏蔽环的验收按GB/T2317.4的规定执行TiTKAONiKAa
DLIT760.3-2012
附录A
（资料性附录）
均压环结构型式
A.1线路用均压环结构型式示意图见图A.1。a）单联串均压环
c）双联串均压环（开口式）
b）双联串均压环
d）三联串均压环（开口式）
图A.1线路用均压环结构型式示意图A.2变电站用均压环结构型式示意图见图A.2a）单联串均压环
b）双联串均压环
变电站用均压环结构型式示意图（一）图A.2
POWERPRES
V串均
变电站用均压环结构型式示意
TrKAoNKAca
DL/T760.3—2012
DL/T760.3—2012
附录B
（资料性附录）
屏蔽环结构型式
B.1线路用屏蔽环结构型式示意图见图B.1。a）悬垂串屏蔽环
e）耐张串耳轮型屏蔽环（对称）b）耐张串耳轮型屏蔽环（非对称）d）耐张串圆环形屏蔽环
线路用屏蔽环结构型式示意图
B.2变电站用屏蔽环结构型式示意图见图B.2）悬垂申屏散环
b）耐张串屏蔽环
图B.2变电站用屏蔽环结构型式示意图附录C
（资料性附录）
均压屏蔽环结构型式免费标准bzxz.net
C.1线路用耐张串均压屏蔽环结构型式示意图见图C.1。线路用耐张串均压屏蔽环结构型式示意图图c.1
TirKANKAca
DL/T760.3—2012
155123.1211
