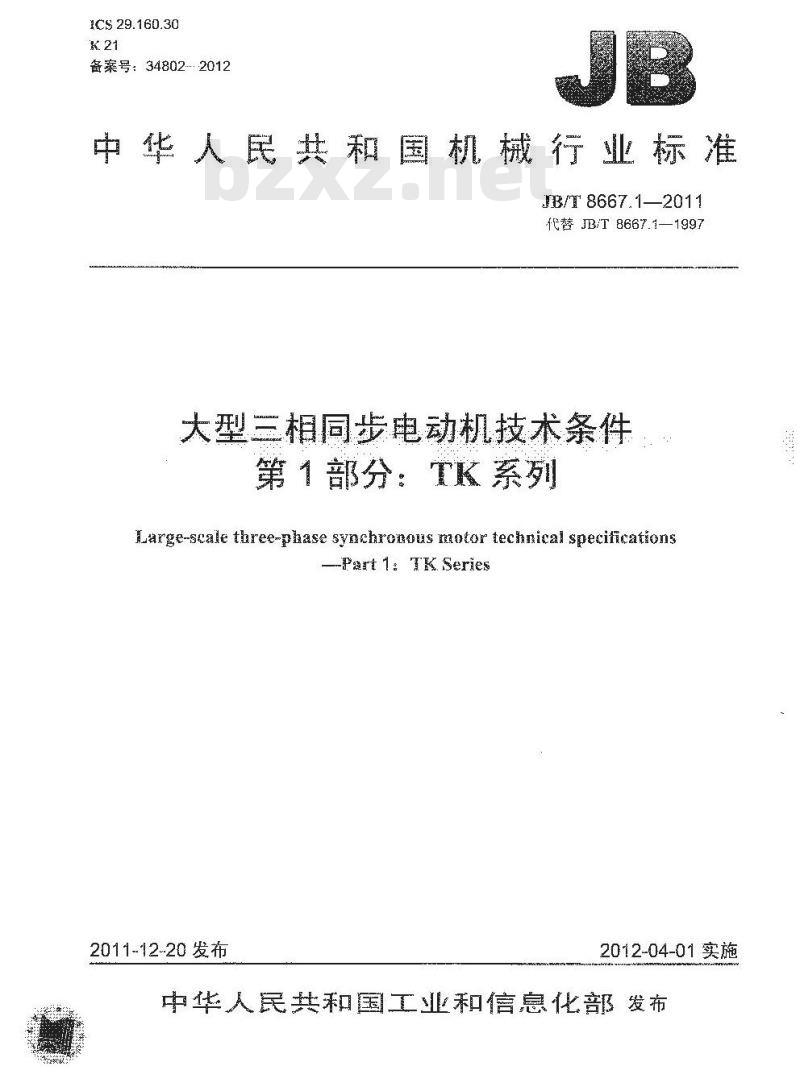

【行业标准】 大型三相同步电动机技术条件 第1部分:TK系列

1CS 29.160.30
备案号：348022012
中华人民共和国机行业标准
8/ 8667.12011
代替JB/T8667.1—1997
大型三相同步电动机技术条件
第1部分：TK系列
Large-scale three-phase synchronous motor technical specifications-Part 1: TK. Series
2011-12-20发布
2012-04-01 实施
中华人民共和国工业和信息化部发布前音

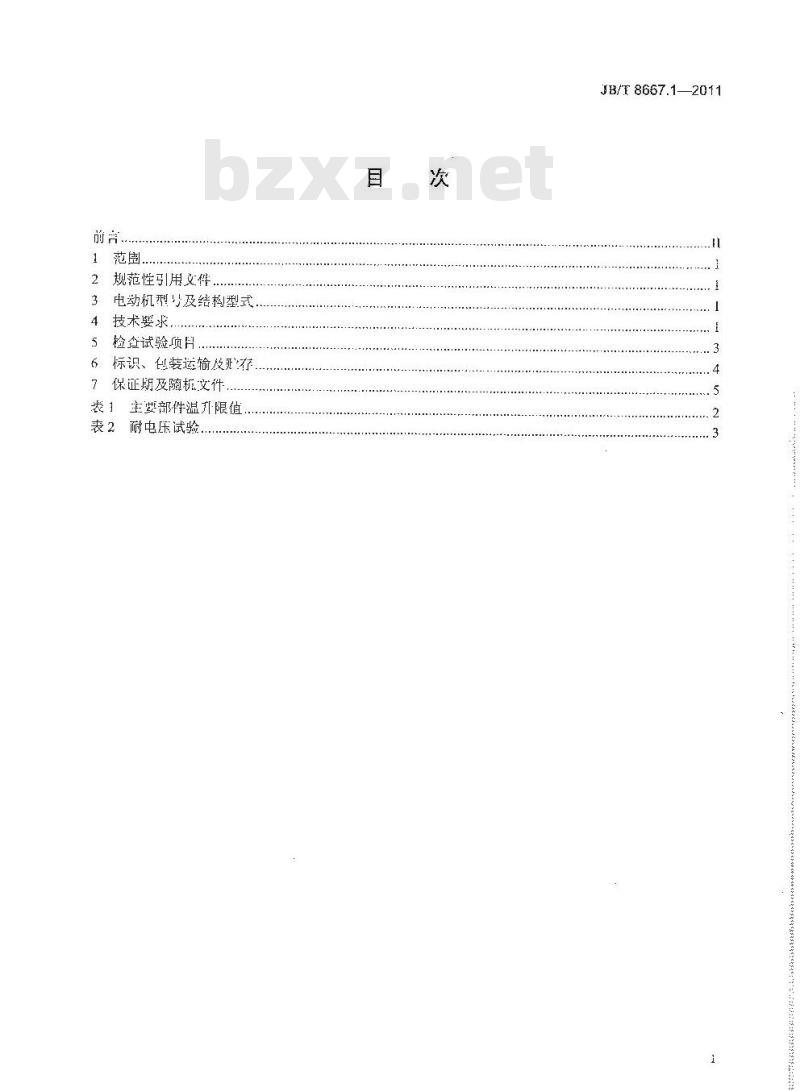

规范性引用支件.
电劲机型吗及结构型式
技术要求，
5检查试验项目
6标识、包装运输及存
7保证期及随板文件
表1主要部件温升限值下载标准就来标准下载网
表2耐电压试验
JB/T8667.1—2011
JB/T 8667.1-2011

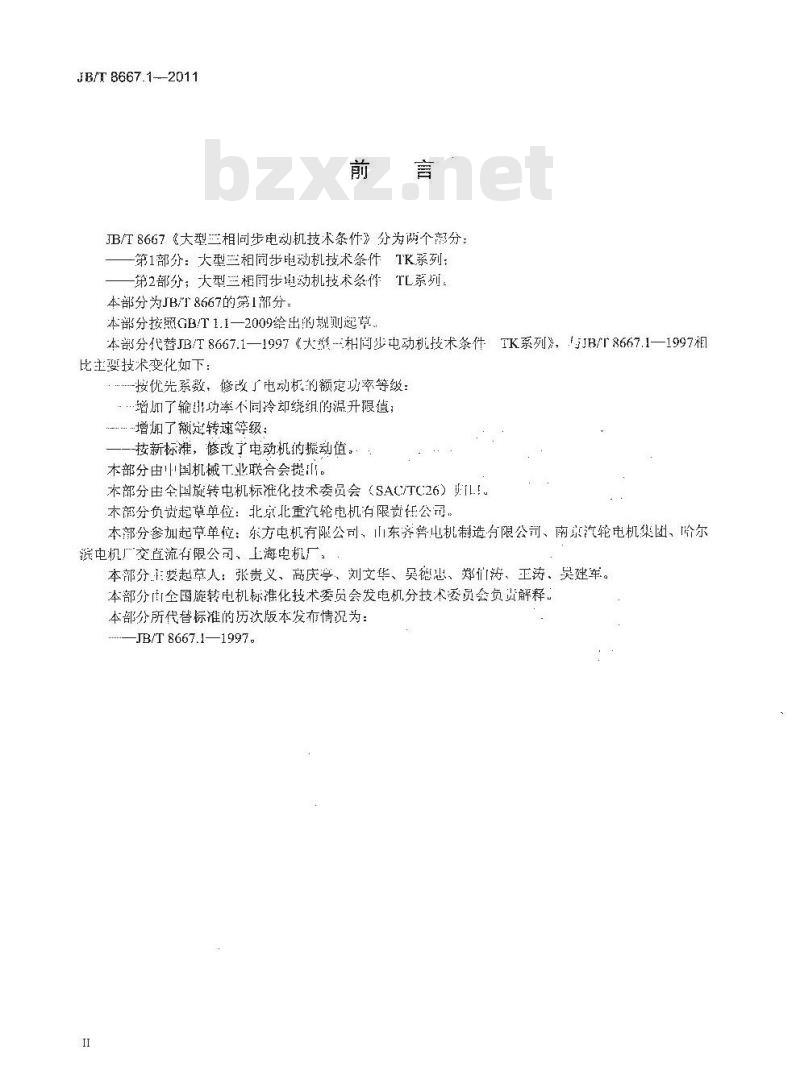

JB/T8667《大型三相同步电动机技术条件》分为两个部分：第1部分：大型三相同步电动机技术条件TK系列：第2部分；大型三相国步电动机技术条作TL系列。本部分为JB/T8667的第1部分，
本部分按照GB/T1.1—2009给出的规则起草本部分代替JB/T8667.1—1997《大型-相间步电动机技术条件TK系列》，与JB/T8667.1—1997相比主要技术变化如下：
-按优光系数，修改了电动板的额定功率等级：增[了输出功率不同冷却绕组的温升限信；增加了额定转速等级
-按新标摊，修改了电动机伪搬动值。本部分由中润机械工业联合会提山。本部分由全国旋转中机标准化技术委员会（SAC/TC26）归iL.！本部分负费起草单位：北京北重汽轮电机有限贵任公司本部分参加起草单位：东方电机有限公司、山东齐普电机制造有限公司、南京汽轮电机集团、尔滨电机广交苣流有限公司，上海中机厂。本部分正要起草人：张贵义、离庆、刘文华、吴德忠、郑们涛、王涛、吴建军。本部分也全国旋转电机标准化技术委员会发电机分技术委员会负货解释：本部分所代替标准的历次版本发布情况为：JB/T 8667.1—1997。

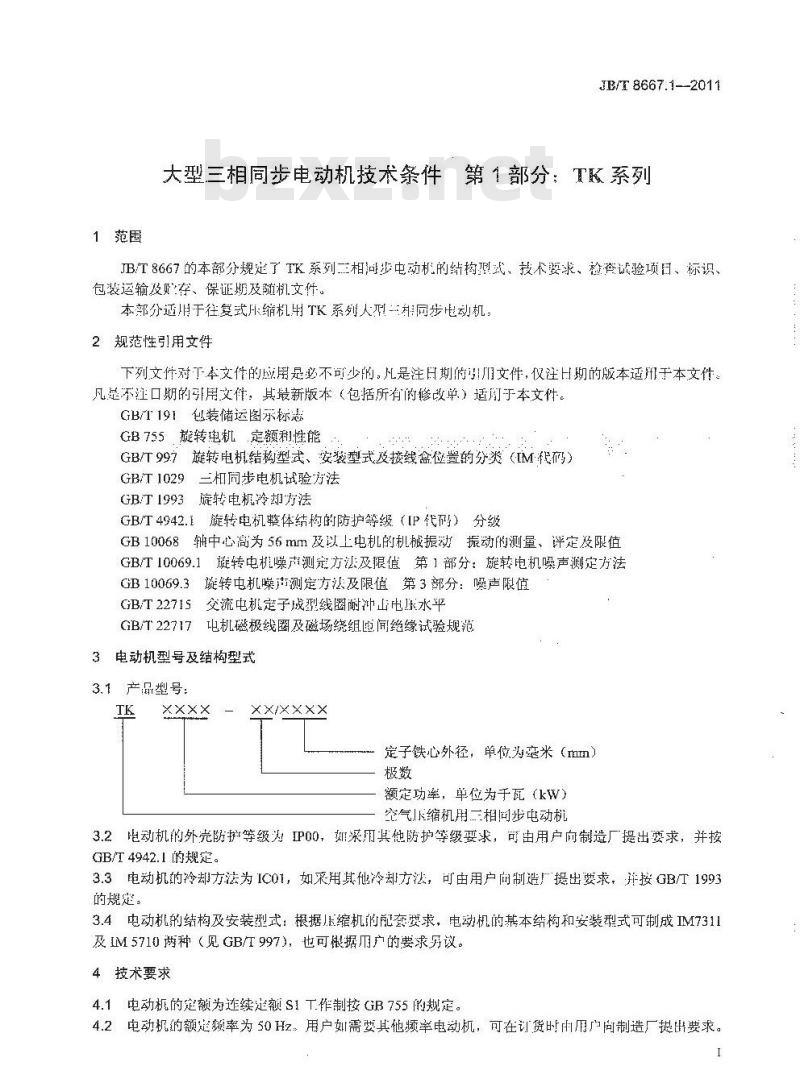

1范围
JB/T8667.1--2011
大型三相同步电动机技术条件第1部分：T服系列JB/T8667的本部分规定了TK系列三相尚步电动机的结构型式，技术婴求、检查诚验项围、标识、包装运输及购存、保证期及随剂文件。本部分适用于往复我压缩机用TK系列人型三利同步电动机。2规范性引用文件
下列文件对下本文件的应用是必不可少的，凡是注目期的川文件，仅注H期的版本适肝于本文件。凡是不注口期的引用文件：其最新版本（包括所有的修改单）适前于本文件。GB/T191包装储运图示标惠
GB755旋转电机定额利性能
GB/T997旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）GB/T1029三相同步电机试验方法GB1993旋转电机冷却力法
GB/T4942.1旋转电机整体结构的防护等级（[P代码）分级GB10068轴中心离为56mm及以上电机的机械振动振动的测量、评定及限值GB/T10069.1凝转电机噪声测定方法及限信第1部分：旋转电机噪声測定方法GB10069.3旋转电机噪市测定方法及限值：第3部分：噪声限值GB/T2271S交流电机定子成型线圈耐冲山电压水平GB22717电机燃极线圈及磁场绕组囤间绝缘试验规范3电动机型号及结构型式
3.1产品型号：
XX/XXXX
定子铁心外径，单位为毫米（mm）极数
额定功率，单位为于瓦（kW）
空气压缩机用三相同步电动机
3.2电动机的外壳防等级为IP00，如采用其他防护等级要求，可由用户向制造厂提出要求，并按GB/T 4942.1 的规定。
3.3电动机的冷却方法为IC01，如采用其他冷却方法，可由用户向制造厂提出要求，并按GB/T1993的规。
3.4电动机的结构及安装型式：根据压缩机的配套要求，电动机的基本结构和安装型式可制成IM7311及IM5710两种（见GB/T997)，也可据用户的要求另议。4技术要求
4.1电动机的定额为连续定额S1T作制按GB755的规定。4.2电动机的额楚率为50Hz：用户如需要其他频率电动机，可在订货时而用广尚制造厂提要求。1
JB/T 8667.1-2011
4.3电动机的额定电压为6kV或10kV，如需制成其他电压等级可由用户问制造厂提山要求，4.4中动机的额延功率因数为0.9（超前)。4.5电动机的额功率等级为250kW.280kW、315kW、355kw.400kw、450kW、500kW、560kW、630 kW. 710 kW,800kw, 900 kw、1 000 kw、1 120 kw、1 250 kW,1400 kw、1 600 kW.1 800 kw.2000 kw、2240kw.2 500 kw、2 800 kw、3 150 kw、3 550 kw、4 000 kw、4 s00 kW、5 000kw、5600kW、6300kW、7100kW、8000kW。如有其他功率等级m主用户向制造厂提小要求。4.6电动机的额定转速等级：250r/min、273/min、300r/min.333t/minl375r/min、428r/min、500r/min600r/min。如有其他转速等级要求可巾问制造厂提出要求，4.7电动机的定子引山线可根据川产的要求制成3个、6个、9个、12个。4.8在海拔不超过1000m、环境空气游度不超越线线下，电动机应能连续额定运行：如中动机指定在海拨超过1000m或最高环塔空气温度高40C的条件下使举树，应按CB755进行修正。使月环境垃无粉尘、酸碱等腐蚀性绕和爆炼气保4.9电动机运行期间电源纯和燃率与额定值的偏差应符合GB755规定。4.10电动机的效率在制造广新专技术条件规定：战山川广和制造广锈商，4.11在额定电压失转矩与额定转矩之比的保证值为1.6。4.12在额定电片不，撞转转矩与额定转矩之比的保证值为.0.64.13在额定电下，标称率
4.14在额定卡下堵转电漏
4.15电动机能能傻证值的容光
a）效率，-0.（1-n）（
b）堵转惠流，保证值的
c）堵转较矩，保证值的→
d）失步辖矩，保证值的-10
c）标称介转复，保证值
4.16电动机般采角合电控
请次，次囊问自然停机。
允许热态（温度超过额量
4.17电动栏1的定，转子缘可采用130（B）级或155（F）级，当游拔和环境气海霞符合本部分4.8的规定时，电动机的，转绕组及定了铁心的温升限值应不超过木部分表所规望的数值。当运行条件和试验地点与规定不阅，避升限值接GB755进行修正。表e主要部件温升限鑫
热分级
130 (B)
E55 (F)
5 000 kw
200 kw~5 000 kw
5 000kw
200kw$000kW
注：测些方法：Th
温度计法：R
定·严绕
心阻法，FTD-
定了铁心
埋置温计法。
转子绕继
单位为卉
4.18电动机集电环的温升限值（温度计-法）热分级为130（B）级时为80K；热分级为155（F）级时为 90K。
4.19电动机采用滑动辅承时，轴说的允许温度应不超过80℃。2
JB/T 8667.12011
4.20电动机在空载情况下，应能承受提离转速至其额值的120%、历时2min的超速试验，并不发生有害变形：
4.21电动机的绝缘中阻在热状态时或温升试验后，应不低于公式（1）求得的值：R=-
武中：
R-----电动机绕组的绝缘电阻，单位为兆欧（M2)UN电动机绕组的额定电乐，单位为伏（V)；电动机的额定功率，单位为千瓦（kw）eP
4.22电动机的转了绕组在带温下确缘电阻值不应低0.54.23电动机的绕纽应能承爱历时1mi静不巅橱电承摄验其数值越按表2的规定。（1)
4.24电动机的阖式定手绕纠能接GB门22715逊行线圈耐净出电压验，转子绕纽应能按GB/T22717逃行匝问绝缘武验
4.25电动机的鉴载最度A计权功率级值按GB10069.3的规定。4.26电动机在载额定转速时，在轴承处测得的振动强度限值应不超过2mm/638
础畅绕氧
动机起辨能红短辟
个阴，其值
当象动机就动业
阻，慎丁卢
5检查试验项管
（有效虹）
倍额定压
倦额定础最为100 V摄高为3500 V，的有效气，任规定起动条件下，纽菌端子；最低为1500V
5.1每台电动机须验合后才能出广，并应附有产品合格证。5.2每台电动机应经链检查谢验检查试验项日包括：a）机械检查：
b）定了绕组对机壳及绕组榨再问绝缘电阻的测定和转了终綫对轴绝缘电阻的测定；c）延了绕组在实际冷却状态下自流电择操宠车d）耐电K试验;
c）巨问耐冲步电压试验或短时升高电压试验；）空载特性的测定：
g）稳态知路特性的测定：
h）超速试验：
1）振动的测定（无轴型电动机不做此项试验）：）电动机的旋转方问。
5.3遇下列情况之：者，电动机必须进行型式试验：a）新产品试制完成时：
b）设计或工艺上的变更足以引起某些特性和参数发生变化时；e）当检查试验续果和以前避行的型式试验结果发牛不可容许的偏差时：3
B1 8667.12011
d）批量重复生产的电动机至少五年要进行一次抽查型式试验，5.4电动机型式试验项日包括：
a）检查试验的全部项目：
b）在室载过励的情况下，并在额定电限和额定电枢电流时，电动机励磁中流的测定：温升试验;
d）效率的测定；
c）堵转电流和堵转转的测定：
f）标称牵入转知的测定；
葛）绕组电抗和时简常数的测定（500kW以“下的电动机判不傲此项试验）：）噪声的测定（无轴型电动机不微比项试验）：）转动惯量的测定：
5.5本部分所有试验项目按GB/T1029、GB10068、GB/T 10069.1、GB/T22713及GB/T22717的规定进行。
6标识、包装运输及贮存
6.1铭牌应固定在电动机机座明显易既位置卡，应标明恼项再a）制造厂名：
b）电动机名称；
心）电动机型号：
）外宽防护等级；
e）额定功率：
f）额定电压；
号）额定电流；
h）额定频率：
i）额定转速：
j）额定功率因数；
k）热分级；
1）接线方法；
m）额定励磁电压：
五）额定励磁电流：
0）产品出厂日期和产品编号；
p）标准编号；
q）意最。
6.2电动机的轴伸平键应绑扎在辅上，输仲及平键表面应有防锈保护措施，6.3中动机的包装应能保证在正常的储运条件下，不致因包装而导致受潮利损坏。6.4包装箱外壁的文字和标识应湾楚整齐，内容如下：a）发货站及制造厂名称
b）收货站及收货单位名称：
c）中动机型号和产品编号：
d）电动机的净重及连同箱子的毛董：e）包装箱的外形尺：
f）在包装箱适当位置，应标有“小心轻放”“防雨”等字样，其图应符合GB/T19I的规定4
保证期及随机文件
JB/T 8667.1—2011
7.1在用户按造厂的使用维护说明书的规定，正确地使用和存放电动机的情况下，制造厂应保证电动机在使用：年内，或自制造厂起运的H期不超过两年的附问内能良好的运行（以先到的时问为准）。如在此规定时问内因制造质量不度而发损坏或不能正常工作时，制造厂应无偿地为用户修理或更换零件变动机。
7.2产品随机文件包括产品合格证、使川说明书、产品外形图、装箱单、供应项目清单及也气数据。TTTKAONTKAca
JB/T 8667. 1-2011
中华人民共和购
机械行业标推
大型三相同步电动机技术条件
第 1部分：TK 列
JB/T 8667.1---2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm *0.75 印张 17 千2012年4月第1版第1次印刷
定价：15.00元
书号：15111·10422
网址：http：//cmpbook.com编辑部心话：（010）88379778
直销中心池话：（010）88379693封面无防伪标均为盗版
版权专有慢权必究
1102-12998 /
