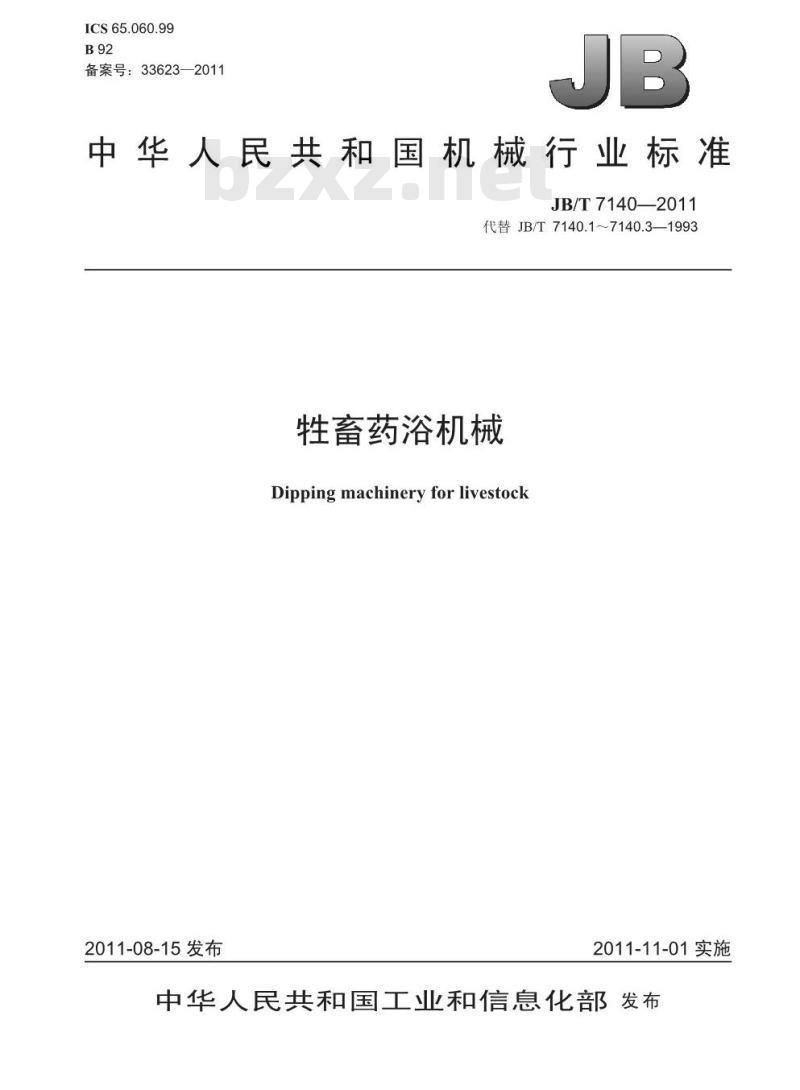

牲畜药浴机械
Dippingmachineryforlivestock2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布前言

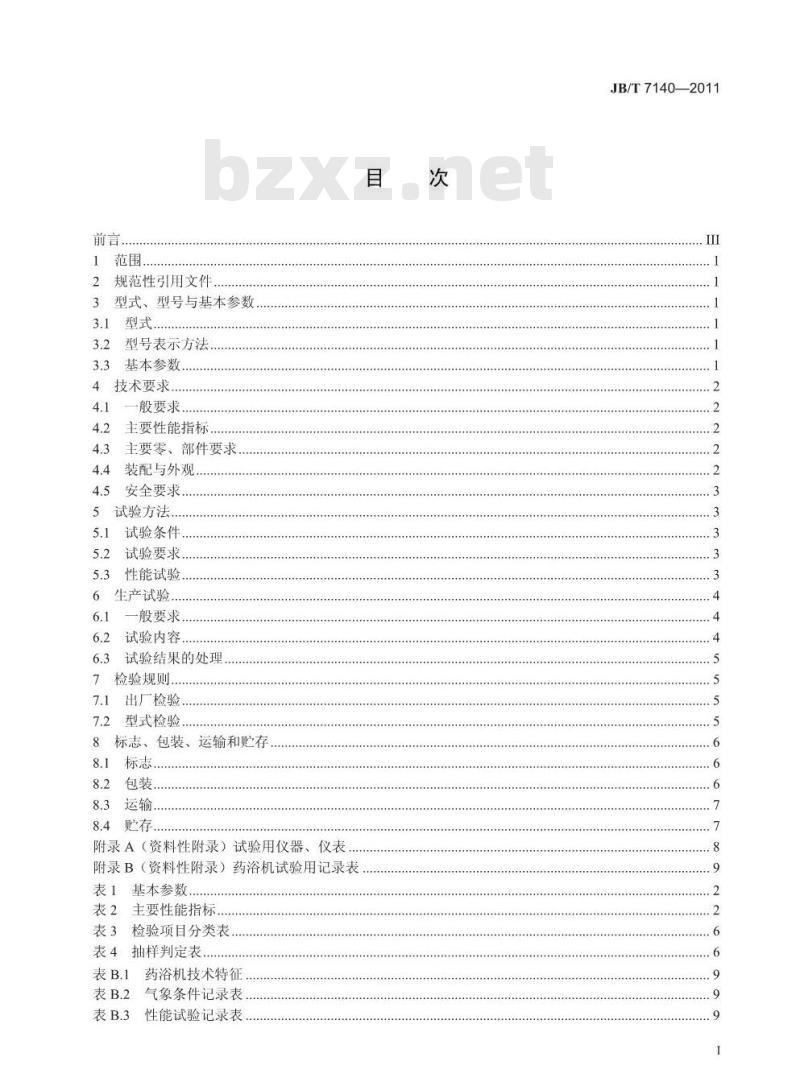

规范性引用文件
3型式、型号与基本参数.
型式，
型号表示方法、
基本参数
4技术要求，Www.bzxZ.net
般要求
主要性能指标
主要零、部件要求
装配与外观
安全要求.
5试验方法..
试验条件.
试验要求
性能试验.
生产试验，
一般要求
试验内容，
试验结果的处理
检验规则.
出厂检验.
型式检验，
8标志、包装、运输和贮存
标志，
附录A（资料性附录）试验用仪器、仪表附录B（资料性附录）药浴机试验用记录表表1基本参数、
表2主要性能指标..
表3检验项目分类表.
表4抽样判定表，
表B.1药浴机技术特征
气象条件记录表.
性能试验记录表
TTKAN KACa
JB/T7140—2011
JB/T7140—2011
喷洒均匀性测定表，
药浴时间和浴透性记录表
生产试验记录表.
每班生产试验记录汇总（一）
每班生产试验记录汇总（二）
生产试验汇总表
故障统计表
......+..
零件变形损坏记录
HTTKANKACa

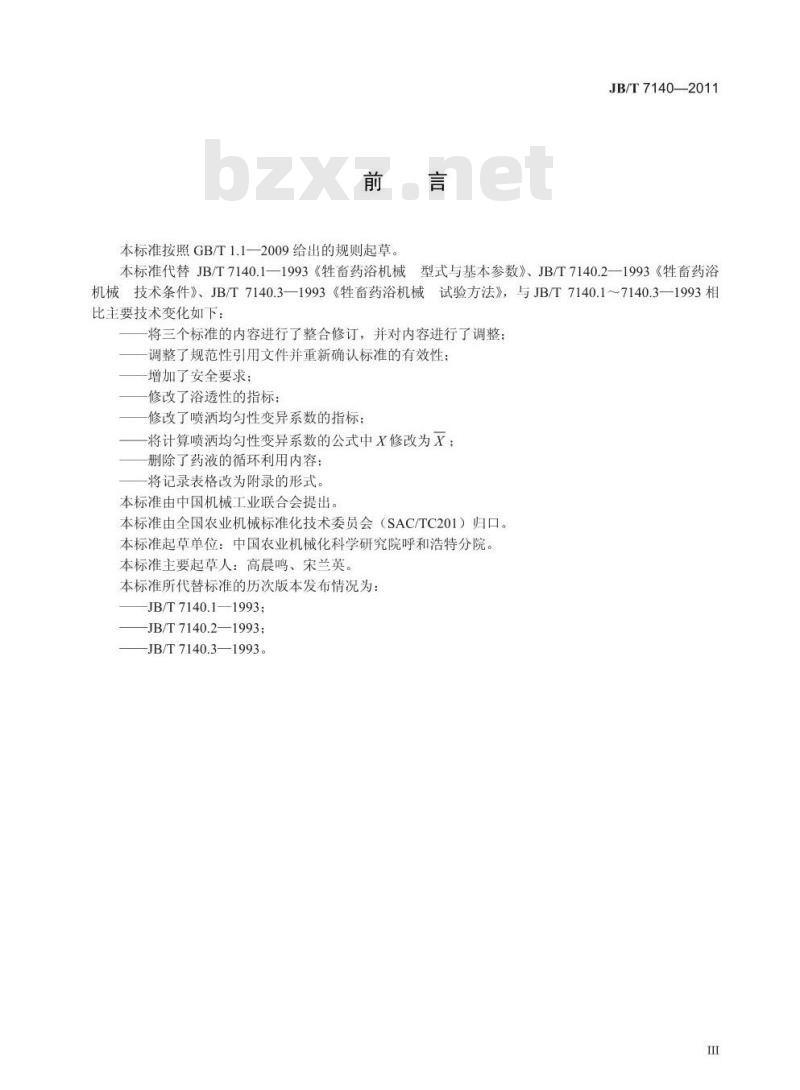

本标准按照GB/T1.1—2009给出的规则起草。JB/T7140—2011
本标准代替JB/T7140.1—1993《牲畜药浴机械型式与基本参数》、JB/T7140.2—1993《牲畜药浴机械技术条件》、JB/T7140.3—1993《牲畜药浴机械试验方法》，与JB/T7140.1~7140.3—1993相比主要技术变化如下：
将三个标准的内容进行了整合修订，并对内容进行了调整：调整了规范性引用文件并重新确认标准的有效性；增加了安全要求；
修改了浴透性的指标：
修改了喷洒均匀性变异系数的指标：-将计算喷洒均匀性变异系数的公式中X修改为x；删除了药液的循环利用内容：
将记录表格改为附录的形式。
本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。本标准起草单位：中国农业机械化科学研究院呼和浩特分院。本标准主要起草人：高晨鸣、宋兰英。本标准所代替标准的历次版本发布情况为：JB/T7140.1—1993;
-JB/T7140.2—1993
-JB/T7140.3—1993。
YYKAONTKACa

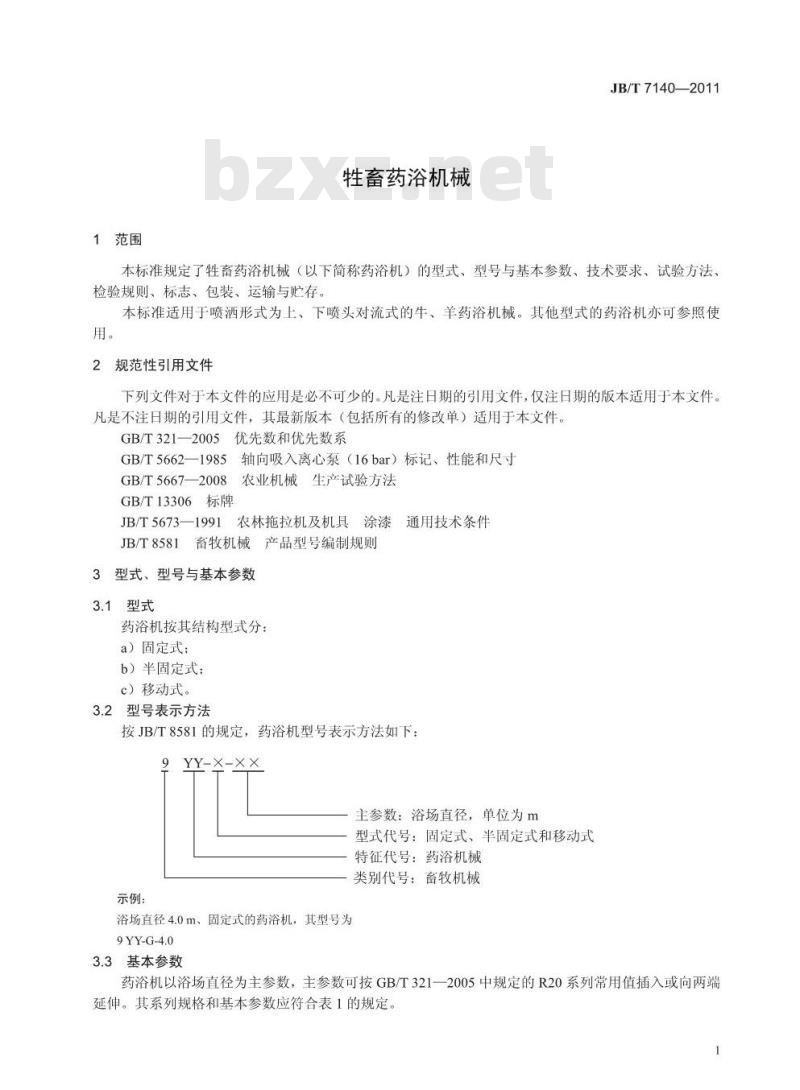

1范围
畜药浴机械
JB/T7140—2011
本标准规定了牲畜药浴机械（以下简称药浴机）的型式、型号与基本参数、技术要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于喷洒形式为上、下喷头对流式的牛、羊药浴机械。其他型式的药浴机亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T321—2005优先数和优先数系GB/T5662一1985轴向吸入离心泵（16bar）标记、性能和尺寸GB/T5667—2008农业机械生产试验方法GB/T13306标牌
JB/T5673一1991农林拖拉机及机具涂漆通用技术条件JB/T8581畜牧机械产品型号编制规则3型式、型号与基本参数
3.1型式
药浴机按其结构型式分：
a）固定式：
b）半固定式：
c）移动式。
3.2型号表示方法
按JB/T8581的规定，药浴机型号表示方法如下：9
示例：
YY-X-XX
主参数：浴场直径，单位为m
型式代号：固定式、半固定式和移动式特征代号：药浴机械
类别代号：畜牧机械
浴场直径4.0m、固定式的药浴机，其型号为9YY-G-4.0
3.3基本参数
药浴机以浴场直径为主参数，主参数可按GB/T321一2005中规定的R20系列常用值插入或向两端延伸。其系列规格和基本参数应符合表1的规定。1
TTKAN KACa
JB/T7140—2011
浴场直径
单位面积浴羊数
配套动力
基本操作人员数量
4技术要求
4.1一般要求
只/m2
表1基本参数
4.1.1药浴机应按经规定程序批准的图样和技术文件制造，2配套动力应满足药浴机本身的设计和使用要求，4.1.2
系列规格
水泵在额定转速下应能正常运转，流量和扬程应符合GB/T5662一1985中表1的规定。4.1.4药液箱（池）的总容量应比额定容量大5%。4.2主要性能指标
1药浴机主要性能指标应符合表2的规定。4.2.1
主要性能指标
浴场直径
单位面积药浴羊数
一次纯药浴时间
项目名称
只/m2
喷酒均匀性变异系数
浴透性
首次故障前平均工作时间h
滤清池应配备性能可靠的过滤器，过滤器网眼孔径应大于60目。喷洒后的药液应能自动回收到药液池中。4.2.3
4.3：主要零、部件要求
技术指标
4.3.1移动式药浴机的药浴场底板和固定式药浴机的药浴池底面与水平面倾斜角为3°～5°2喷头在标准工作压力下喷洒时，不允许有喷气、喷液交替现象。4.3.2
：上喷头离地面高度应可调节，其调节高度应为1200mm~2000mm4.3.3
4.3.4上、下喷架所用材料为硬质塑料，并具有一定的耐酸碱、耐腐蚀的性能。也可采用性能不低于本条规定的其他材料代替。
5喷嘴应用耐酸碱性强、耐腐蚀性高的材料制造。4.3.5
4.4装配与外观
1药浴机所用的零、部件应经检验合格，外购件应有合格证明，并经检验部门检验合格后方可装4.4.1
转动部件应运转平稳、灵活、无卡滞现象。各紧固件、连接件连接应牢固可靠。控制阀、焊接管件及管路弯（接）头在正常工作压力下不应有渗漏现象。4.4.4
轴承温升不应超过30℃。
变速箱工作平稳、可靠，应能满足使用要求焊接件的焊缝波纹应均匀、平滑，不得有烧穿、缺焊、空腔等缺陷。HTTKANKACa
JB/T7140—2011
4.4.8外露非加工表面应光滑、整齐，不得有明显的毛刺、凸瘤、凹陷和气孔等缺陷4.4.9与药液接触的零、部件应具有良好的防腐蚀性能，防腐涂层按JB/T5673一1991的表1中耐化学药品涂层规定选用。
4.5安全要求
4.5.1外漏运动部件应有防护。
4.5.2升降机构应有保护或定位措施，防止误操作引起部件危险的移动。4.5.3电器部分应有接地保护。
5试验方法
5.1试验条件
5.1.1试验场地一般应靠近水源，其坡度以3°～5°为宜。5.1.2试验前药浴机应经过调试，运转正常后，方能进行试验。5.1.3试验用仪器、仪表应在检定有效期内，其精度应能满足试验项目的要求，试验用仪器、仪表参见附录A。
5.1.4试验用牲畜以剪毛后5天～20天的成羊为主。5.1.5试验用水为常温清水。
5.1.6试验用药及药液的配比应符合性畜防疫标准。5.2试验要求
5.2.1将药浴机的主要技术特征记入附录B中表B.1。5.2.2药浴机的实际转速与标定转速的相对误差应不大于5%。5.2.3水泵流量和扬程的容差应符合GB/T5662—1985中表1的规定。5.2.4风速一般应不大于4级（7.9m/s）。测试时将风速仪置于离地面1.5m处，结果记入附录B中表B.2。
5.2.5环境温度应不低于10℃。实测环境温度，用文字叙述天气情况，结果记入附录B中表B.2。5.3性能试验
5.3.1浴场直径
用米尺实测浴场直径。在不同位置分别测量三次。结果记入附录B中表B.3。5.3.2喷酒均匀性变异系数
在浴场面积内，高为60cm处的任一直径方向上，均匀分布10个量杯，每次喷洒时间不得少于1min，称其量杯进水量，结果记入附录B中表B.4。平均喷酒量、标准偏差、变异系数分别按式（1)、式（2）、式（3）计算。
式中：
=×100%
喷洒量的算术平均值，单位为克（g）)：-量杯的个数，单位为个；
第i个量杯的进水量，单位为克（g）；X
喷酒量的标准偏差，单位为克（g)：变异系数，%。
TKANKACa
JB/T7140—2011
5.3.3单位面积药浴羊数
实测浴场一次药浴羊数和浴场直径，测定三次，结果计入附录B中的表B.3。并按式（4）计算单位面积药浴羊数。
式中：
G一单位面积药浴羊数，单位为只每平方米（只/m2）：N—一次药浴羊数，单位为只：
D一药浴池直径，单位为米（m）。5.3.4一次纯药浴时间
记录从喷酒开始至一次喷酒完毕为止的时间，与浴透性同时测定。结果计入附录B中表B.3。5.3.5浴透性
（4）
按规定的喷洒时间完成一次喷酒后，随机抽取10只羊，检查羊体表面浴透情况，按附录B中表B.5规定的部位检查并记录。浴透性按式（5）计算。E
式中：
E——浴透性，%：
B—一应浴部位中浴透的项目，单位为项；W一应浴部位中未浴透的项目，单位为项。5.3.6基本操作人员
将羊赶进浴场至浴完为止所需的工作人员。5.3.7轴承温升
机器运转前和运转1h后，用点温计分别测量轴承座外表面对应三点的温度，计算两者的差值，取其最大值。
5.3.8喷洒性能
观察喷头在标准工作压力下喷洒时，喷射时是否有喷气、喷液交替现象，5.3.9渗漏
停机后观察控制阀、焊接件及管件接头处是否有渗漏现象。6生产试验
6.1一般要求
6.1.1试验样机应按产品说明书的规定维护和保养，并配备专职人员进行试验。6.1.2单机考核累计浴羊次数应不少于100次。6.1.3生产试验期间每天应做好生产记录，整理出各类时间、浴羊数量、药液及燃油添加量、故障统计及零部件变形等。结果记入附录B中表B.6～表B.11。6.1.4试验时间分类按GB/T5667—2008中的5.2规定进行。6.2试验内容
6.2.1技术经济指标的测定
纯工作小时生产率、班次小时生产率、燃油消耗量、调整保养方便性、班次时间利用率等项指标，按GB/T5667—2008中第6章的规定计算。6.2.2可靠性指标的测定
首次故障前平均工作时间，从药浴机正常作业开始计时，至发生故障前的累计工作时间，按式（6）计算。
HTTKAONT KAca
式中：
首次故障前平均工作时间，单位为小时（h)；一被考核药浴机的总台数，单位为台；N
第i台药浴机发生首次故障时累积工作时间，单位为小时（h)；t
被考核的药浴机中发生首次敌障的台数，单位为台：t
JB/T7140—2011
一试验结束时，未发生故障的药浴机中第台药浴机累计工作时间，单位为小时（h）。6.2.3成本计算
按GB/T5667—2008中附录A规定的方法计算成本。6.2.4性能复测
在生产试验的初、中、后期应对样机的主要性能分别进行一次测定，测定内容和方法按5.3的规定。6.3试验结果的处理
6.3.1试验结果应与药浴机主要性能指标量值的有效位数一致。6.3.2试验结束后，应及时整理、汇总试验数据和资料，编写试验报告（性能试验和生产试验）。试验报告应包括以下内容：
样机名称、编号及生产厂家：
试验目的和要求；
试验起、止时间：
试验地点、试验条件及水、动力、药液等；试验单位名称：
试验数据、结果和结论，
7检验规则
7.1出厂检验
7.1.1药浴机必须经制造厂质量检验部门检验合格后，并附有产品合格证方可出厂。7.1.2每台药浴机出厂前用清水作运转试验，以额定转速运转20min，并应达到本标准中的4.3.2、4.4.2～4.4.9的要求，如有不合格，必须经修复并试验合格后方可出厂。7.2型式检验
7.2.1在符合下列情况之一时，产品应作型式检验：a）新产品或老产品转厂生产的试制定型鉴定：b）正式生产后，如产品结构、材料、工艺有较大的改变，可能影响产品性能时；c）正常生产时三年进行一次型式检验；d）产品停产两年后，恢复生产时：e）国家质量监督机构提出进行型式检验时。7.2.2抽样方法：
药浴机以2台～8台为一个检查批次，但在用户中抽样时可以不受此限制。7.2.3检验项目分类：
检验项目按其对产品的影响程度分为A类、B类和C类，检验项目分类见表3。7.2.4判定规则：
抽样检验合格判定按表4规定进行，表中AQL为可接收质量限，A。为接收数，R。为拒收数。被检样机的A、B、C各类项目不合格数均不超过相应的可接受质量限，方可判定被检样机合格。否则判定为不合格。
HTTKAONTKACa
JB/T7140—2011
不合格分类
项目数
3检验项目分类表
项目名称
首次故障前平均工作时间
浴透性
喷酒均匀性
次纯药浴时间
单位面积浴羊只数
过滤器及过滤网
轴承温升
转动部件
基本操作人员数量
药液池的总容量
紧固件
喷头高度
变速器
浴场直径
外露件
表4抽样判定表
包装、运输和购存
标志、1
8.1标志
药浴机应在明显位置固定产品标牌，标牌应符合GB/T13306的规定，内容包括：a）产品名称、型号：
b）制造厂名称：
c）产品主要技术参数；
d）产品执行标准编号；
e）产品出厂编号和出厂日期。
8.2包装
对应条款
8.2.1每台药浴机应在适合运输、装卸及保证产品完整不受损坏的条件下，选择适当的材料进行包装。也可按照部件分别包装，
TTKANTKACa
8.2.2随机提供的附件、备件及工具应齐全，并附有：a）产品质量合格证；
b）产品使用说明书；
c）装箱清单；
d）产品质量用户意见反馈单。
有特殊要求的，应符合用户订货单的要求。8.2.3应在包装产品的箱体外标出：a）制造厂名称、地址；
b）产品名称：
c）件数；
d）质量：
e）收货单位及地址。
8.3运输
在保证产品安全、不损坏和不丢失随机物品的情况下，可采用任何方式运输。8.4购存
药浴机可整机存放于干燥、通风的库房内。JB/T7140—2011
JB/T7140—2011
压力计
流量计
转速表
风向风速仪
半导体点温计
坡度仪
附录A
（资料性附录）
试验用仪器、仪表
0MPa~0.2MPa
内口径为10 cm
1℃~100℃
0g~200g
