【国家标准】 气体中微量水分的测定 第3部分:光腔衰荡光谱法

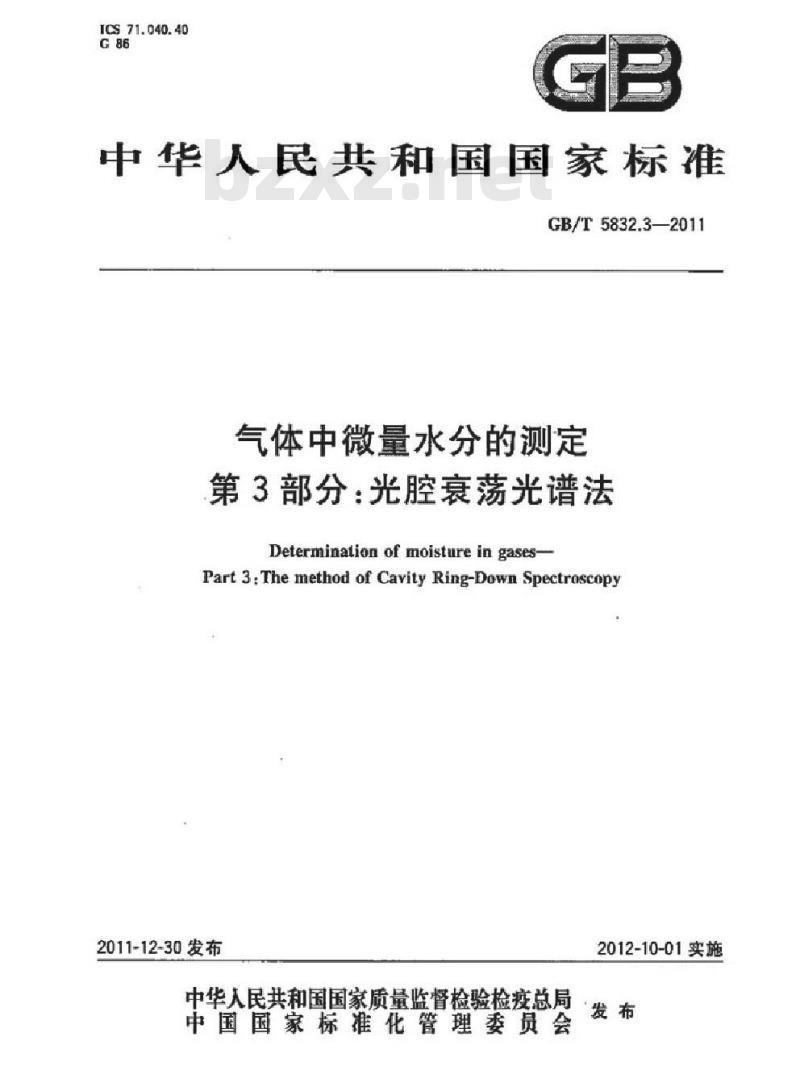

ICS71.040.40
中华人民共和国国家标准
GB/T5832.3—2011
气体中微量水分的测定
第3部分：光腔衰荡光谱法
Determination of moisture in gases-Part 3: The method of Cavity Ring-Down Spectroscopy2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-10-01实施

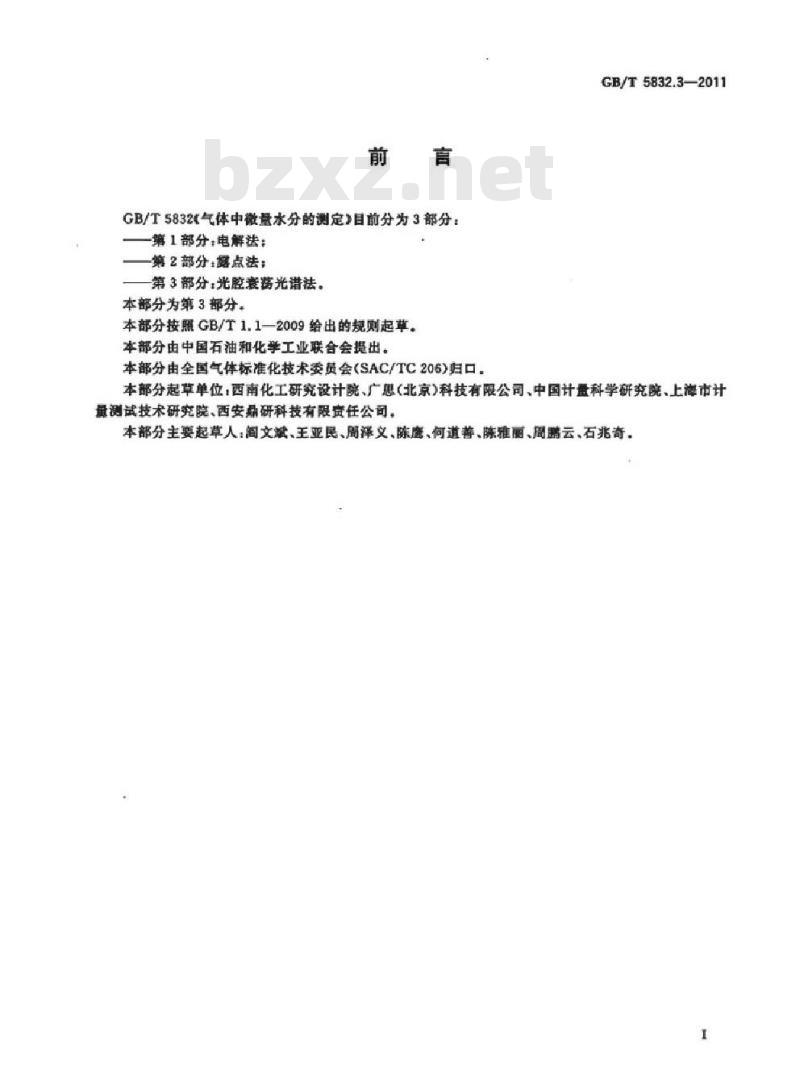

GB/T5832气体中微量水分的测定》目前分为3部分：第1部分：电解法：
第2部分露点法；
第3部分：光腔囊酱光谐法。
本部分为第3部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由中国石油和化学工业联合会提出。本部分由全国气体标准化技术委员会（SAC/TC206)归口。GB/T5832.3—2011
本部分起草单位：西南化工研究设计院，广思（北京）科技有限公司，中国计量科学研究院，上海市计最测试技术研究院、西安鼎研科技有限资任公司，本部分主要起草人：间文斌、王亚民、周泽义、陈鹰、何道善、陈雅丽、周鹏云、石兆奇。I

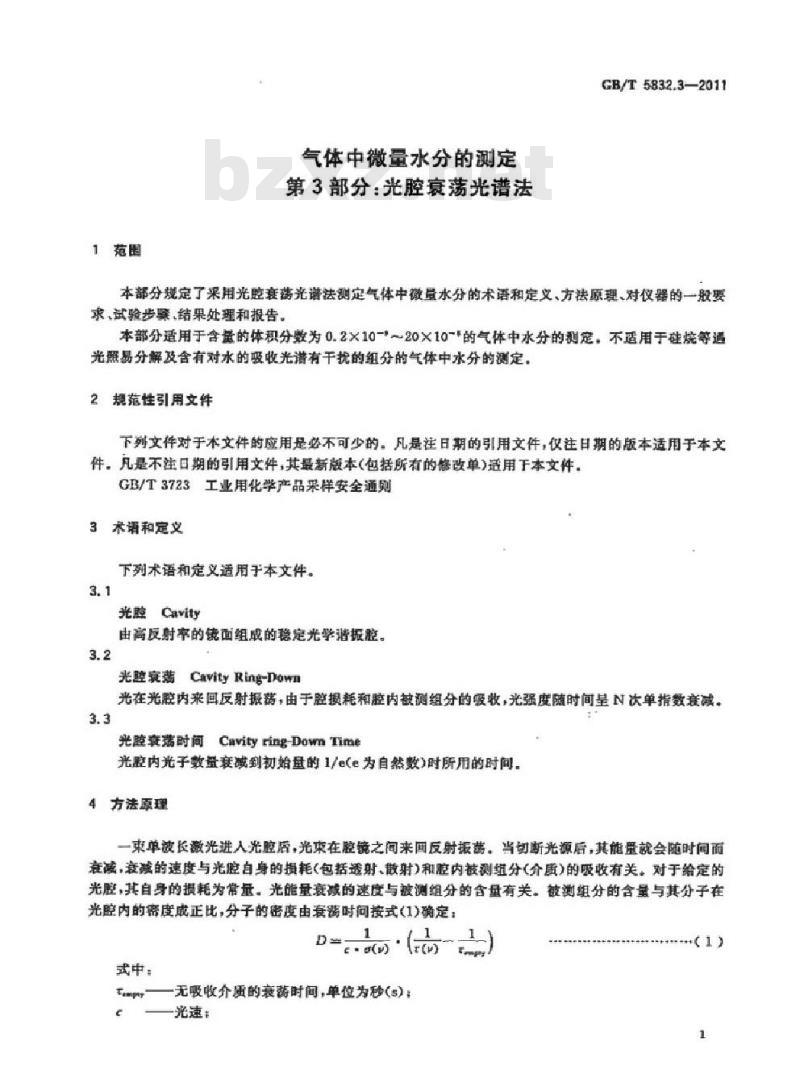

1范围
气体中微量水分的测定
第3部分：光腔衰荡光谱法
GB/T5832.3—2011
本部分规定了采用光腔衰药光谱法测定气体中微量水分的术语和定义，方法原理、对仪器的一股要求，试验步骤，结果处理和报告本部分适用于含量的体积分数为0.2×10-～20×10-\的气体中水分的测定不适用于硅烧等遇光照易分解及含有对水的吸收光潜有干扰的组分的气体中水分的测定，2规荒性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用本文件。GB/T3723工业用化学产品采样安全通则3术循和定支
下列术语和定义适用于本文件。3.1
光腔Cavity
由高反射卒的镜面组成的稳定光学谐报腔。3.2
光腔亮满CavityRing-Down
光在光腔内来回反射振荡，由于腔损耗和腔内被测组分的吸收，光强度随时间呈N次单指数衰减。3.3
光腔衰满时间Cavity ring Down Time光腔内光于数蛋衰减到初始量的1/e（e为自然数）时所用的时间。4方法原理
一束单波长激光进人光腔后，光束在腔镜之间来国反射报满，当切断光源后，其能量就会随时间而衰减，衰减的速度与光腔自身的损耗（包括透射、散射）和腔内被测组分（介质）的吸收有关。对于给定的光腔，其自身的损耗为常量。光能量衰减的速度与被测组分的合量有关。被测组分的含量与其分子在光腔内的密度成正比，分子的密度由衰酱时问按式（1）确定：D
式中·
Tempar
无吸收介质的衰满时间，单位为秒(s)：光速：
GB/T5832.3—2011

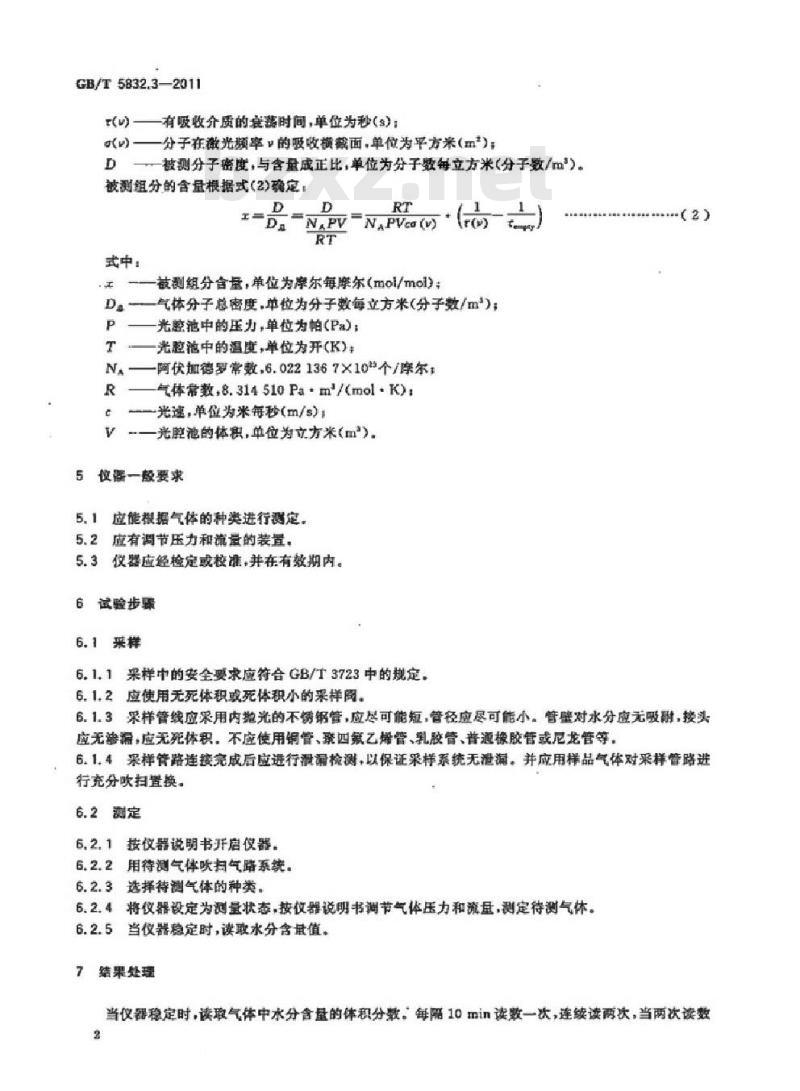

r)有吸收介质的衰落时间，单位为秒（s)：α）—分子在徽光频率的吸收横裁面，单位为平方米（m)；D被测分子密度，与含量成正比，单位为分子数每立方米（分子数/m）。被测组分的含量根据式（2）确定：D
式中：
被测组分合量，单位为摩尔每摩尔（mol/mol)：De
气体分子总密度，单位为分子数每立方米（分子数/m）：光腔池中的压力，单位为帕（Pa)；光腔池中的温度，单位为开（K)阿伏加德罗常数，6.0221367×10#个/摩尔！气体常数.8.314510Pa+m*/mol?K）：-光速，单位为米每秒（m/s）
V一光腔池的体积，单位为文方米（m）.5仪器一般要求
5.1应能根据气体的种类进行定。5.2应有调节压力和流量的装置。5.3仪器应经检定或校准，并在有效期内。6试验步骤
6.1采样
6.1.1采样中的安全要求应特合GB/T3723中的规定。6.1.2应使用无死体积或死体积小的采样阁。（2)
6.1.3采样管线应采用内抛光的不锈钢管，应尽可能短，管径应尽可能小。管壁对水分应无吸附，接头应无淤漏，应无死体积，不应使用铜管、四氟乙烯管、乳胶管、普通橡胶管或尼龙管等，6.1.4采样管路连接完成后应进行滑漏检测，以保证采样系统无泄漏。并应用样品气体对采样管路进行充分吹扫置换。
6.2测定
6.2.1按仪器说明书开启仅器。
6.2.2用待测气体吹扫气路系境。6.2.3选择待测气体的种类，
6.2.4将仪器设定为测量状态，按仪器说明书调节气体压力和流量，测定待测气体。6.2.5当仪器稳定时，读取水分含量值。7结果处理

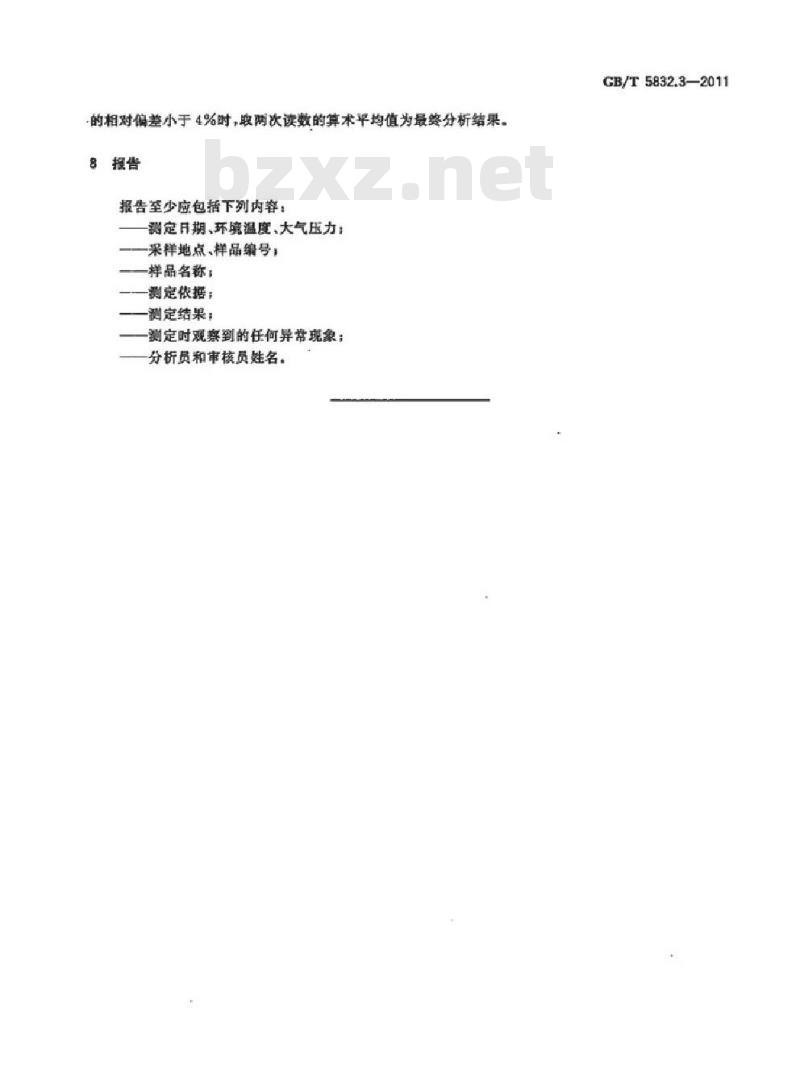

当仪器稳定时，读取气体中水分含量的体积分数。每隔10min读数一次，连续读两次，当两次读数2
的相对偏差小于4%时，取两次读数的算术平均值为最终分析结果。8
报告至少应包括下列内容：
测定月期、环境温度、大气压力：一采样地点，样品编号：
一样品名称：
一测定依据：
一测定结果：
测定时观察到的任何异常现象；分析员和事核员姓名。
GB/T5832.3—2011
GB/T5832.3-2011
中华人民共和
国家标准
气体中微量水分的到定
第3部分：光腔荔光谱法
GB/T 5832.3-2011
中国标准出版社出版发行
北京市朝阳区和平重西街甲2号C100013）北京市西城区三里河北街16号（100045）网址spe.net.en
总编京：C010)64275323发行中心：C010)51780235读者服务部：c010)68523946
中国标准出版社业皇岛印厂印剧各地新华书店经销
开本880×12301/16印薪0.5字数7千字2012年6月第一版2012年6月第一次印刷书号：155066·1-44825定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107Www.bzxZ.net
TiTKADNrKAca
