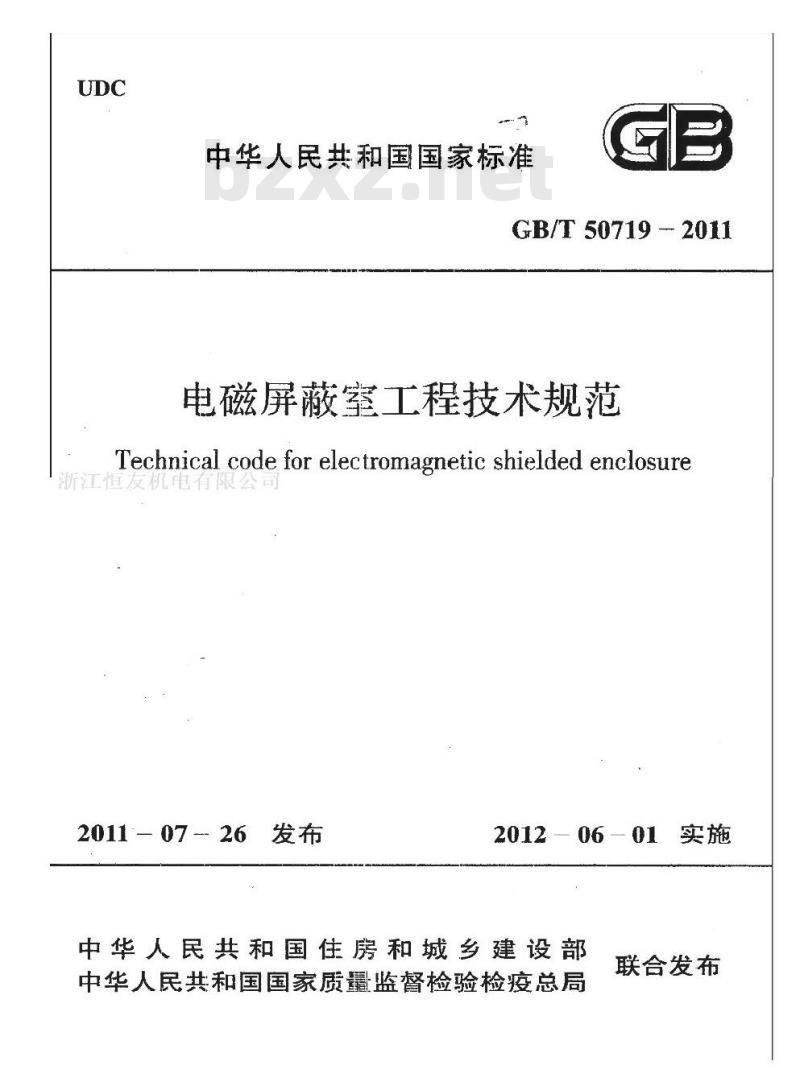

【国家标准】 电磁屏蔽室工程技术规范

中华人民共和国国家标准
GB/T50719-2011
电磁屏蔽室工程技术规范
Technical code for electromagnetic shielded enclosure浙江恒友机电有限
2011—07-26发布
2012- 06 - 01
中华人民共和国住房和城乡建设部中华人民共和国国家质监督检验检疫总局实施
联合发布

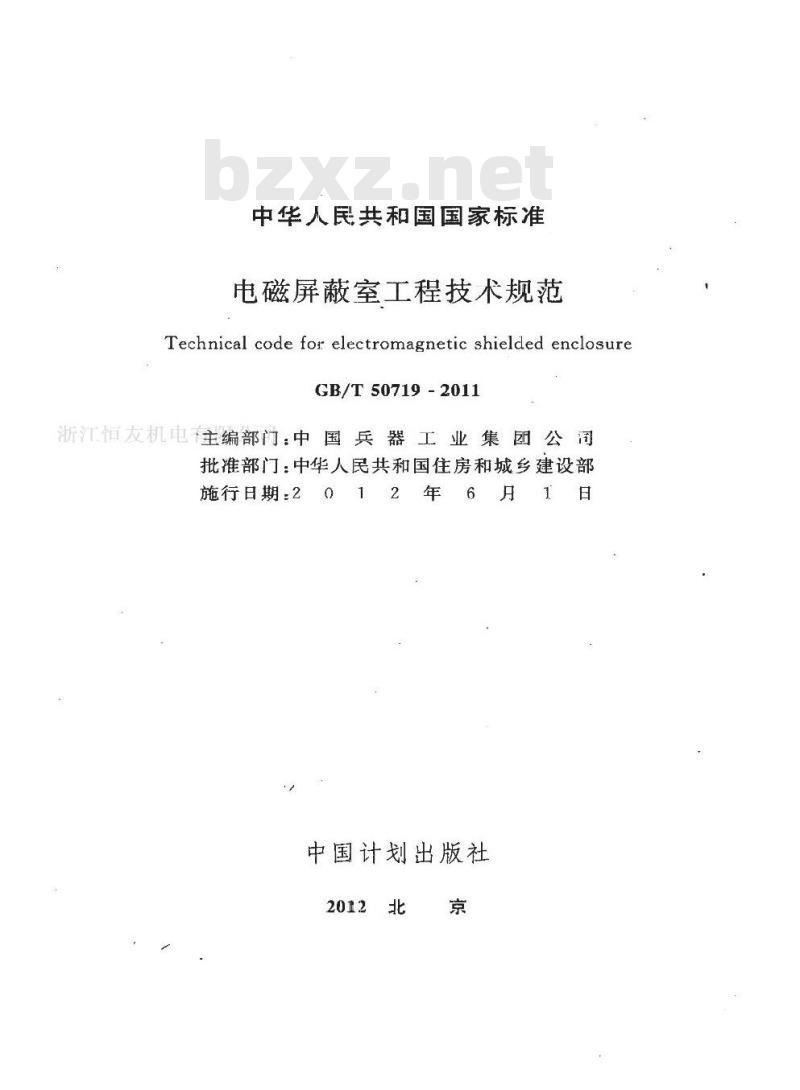

中华人民共和国国家标准
电磁屏蔽室工程技术规范
Technical code fo: electromagnetic shielded enclosureGB/T50719-2011
浙江恒友机电主编部门：中国兵器工业集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：2
中国计划出版社

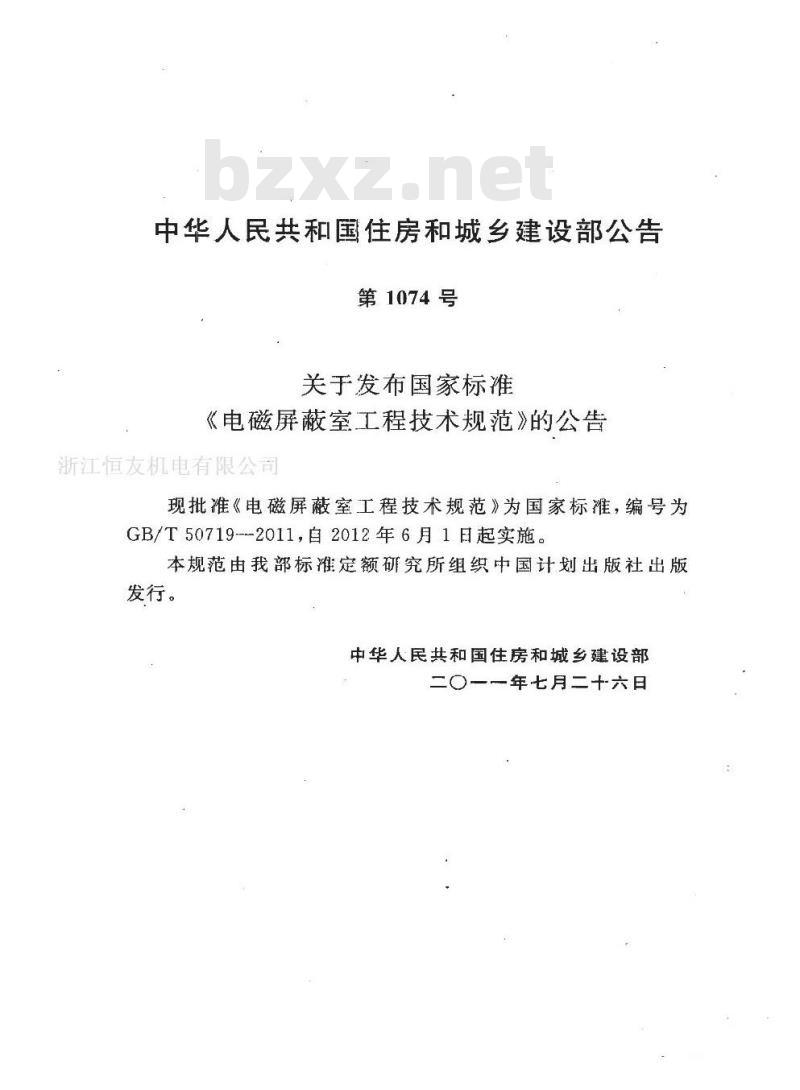

中华人民共和国住房和城乡建设部公告第1074号
关于发布国家标准
《电磁屏蔽室工程技术规范》的公告浙江恒友机电有限公司
现批准《电磁屏蔽室工程技术规范》为国家标准，编号为GB/T50719--2011，自2012年6月1日起实施。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一年七月二十六日

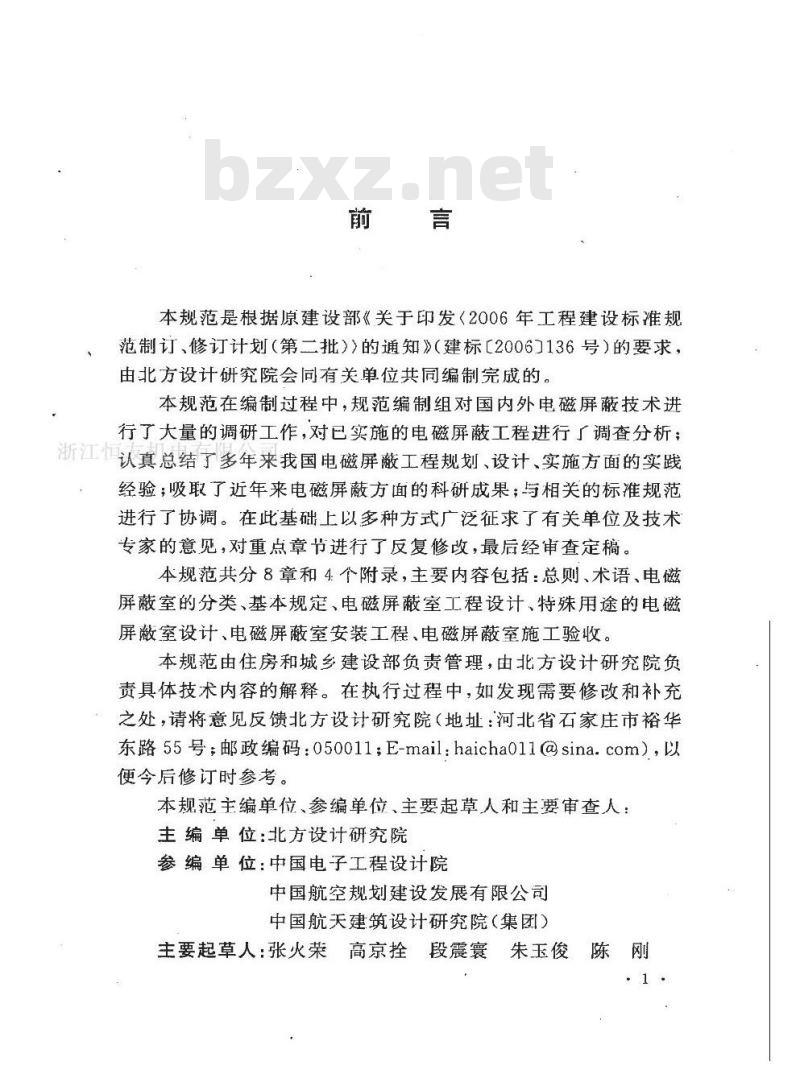

本规范是根据原建设部《关于印发<2006年工程建设标准规范制订、修订计划（第二批））的通知》（建标【2006］136号）的要求，由北方设计研究院会同有关单位共同编制完成的。本规范在编制过程中，规范编制组对国内外电磁屏蔽技术进行了大量的调研工作，对已实施的电磁屏蔽工程进行了调查分析；浙江恒认真总结了多年乘我国电磁屏蔽工程规划、设计、实施方面的实践经验；吸取了近年来电磁屏蔽方面的科研成果；与相关的标准规范进行了协调。在此基础上以多种方式广泛征求了有关单位及技术专家的意见，对重点章节进行了反复修改，最后经审查定稿。本规范共分8章和4.个附录，主要内容包括：总则、术语、电磁屏蔽室的分类、基本规定、电磁屏蔽室工程设计、特殊用途的电磁屏蔽室设计、电磁屏蔽室安装工程、电磁屏蔽室施工验收。本规范由住房和城乡建设部负责管理，由北方设计研究院负责具体技术内容的解释。在执行过程中，如发现需要修改和补充之处，请将意见反馈北方设计研究院（地址：河北省石家庄市裕华东路55号；邮政编码：05001l；[email protected]），以便今后修订时参考。
本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：北方设计研究院
参编单位：中国电子工程设计院中国航空规划建设发展有限公司中国航天建筑设计研究院（集团）主要起草人：张火荣高京拴段震寰朱玉俊陈刚韩永锋
李自强卢青峰张雷
白素月
刘　强　杨　韧安泽民马志庆
颜德才王亚翠

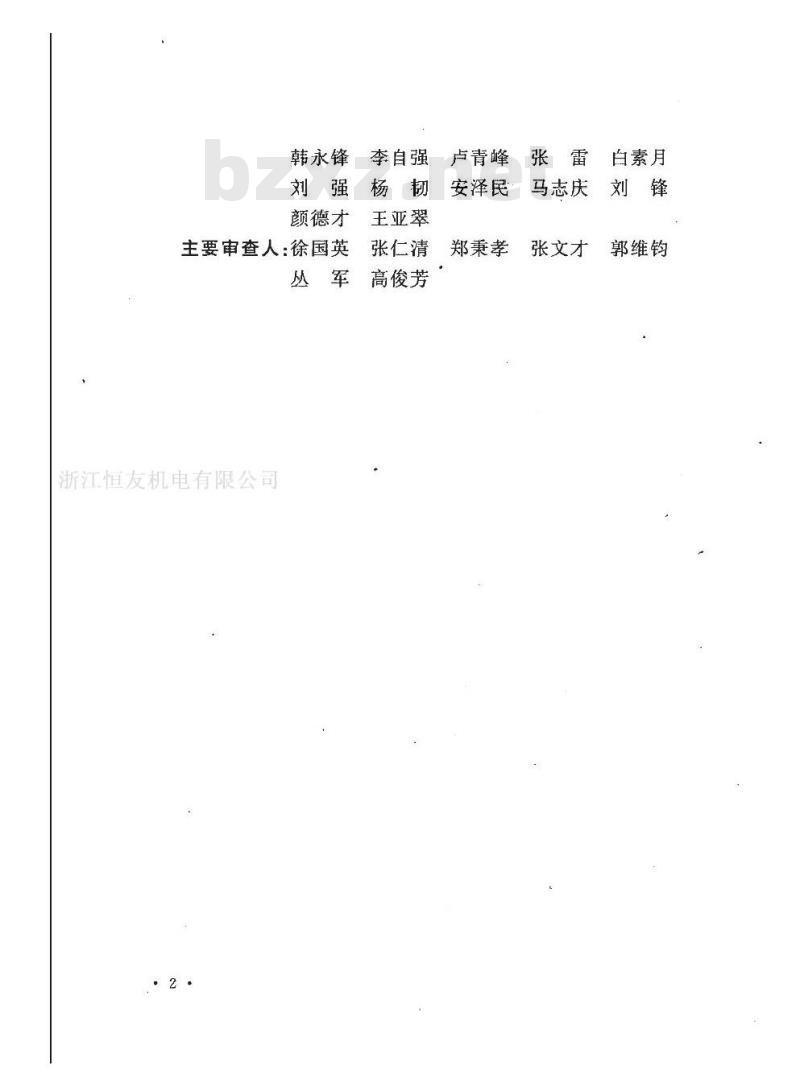

主要审查人：徐国英
张仁清郑秉孝
丛军高俊芳
浙江恒友机电有限公司
张文才
郭维钧
1.0.1为使电磁屏蔽室的设计、施工和验收满足屏蔽效能的要求，确保电磁屏蔽室技术先进、经济合理、安全可靠，制定本规范。1.0.2本规范适用于新建，改建和扩建工程中电磁屏蔽室的设计、施工和验收。
1.0.3电磁屏蔽室的设计.施工和验收除应符合本规范外，尚应符合国家现行有关标准的规定。浙江恒友机电有限公司
浙江恒
2.0.1屏蔽室
2术语
shielded enclosure
采用电磁屏蔽技术设计建造，能对内外电磁环境隔离的封闭空间。
2.0.2静电屏蔽室
electrostatic shielded enclosure通过导电材料屏蔽体的良好接地抑制空间电容对静电场的耦合作用而建造的封闭空间。
电磁屏蔽室
electromagnetic shielded enclosure用高导电材料作为屏蔽体的封闭空间。2.0.4磁屏蔽室
magnetic shielded enclosure
用高磁导率材料作屏蔽体建造的对低频磁场进行有效屏蔽的封闭空间。
2.0.5屏蔽体shield
为抑制电磁能量传输而对装置进行封闭或遮蔽的一种阻挡层。可以是导电的、导磁的等。2.0.6电磁屏蔽门
electromagnetic shielding door用于人员、设备出入，具有电磁隔离作用的屏蔽室的门。2.0.7滤波器
filter
对电磁能量传输具有频率选择能力的传导部件。2.0.8电源滤波器
power filter
用于配电设施电源线路上的滤波器。2.0.9音频/视频线滤波器
audio/video line filter
用于音频/视频信号传输线上的滤波器。2.0.10通信线滤波器
communication line filter
用于通信信号传输线上的滤波器。2
2.0.11截止波导滤波器
cut-off waveguidefilter
利用截止波导的高通原理，阻止特定频率以下的电磁能量传输的金属管。如光纤波导、截止波导管、截止波导窗等。shielding effectiveness
2.0.12屏蔽效能。bZxz.net
在特定频率下的屏蔽体的屏蔽性能指标的定量描述，通常以分贝表示。
2.0.13插入损耗
insertionloss
电源或信号传输线中插人的滤波器引起的传输功率衰减指标，通常以分贝表示。
2.0.14电磁环境
electromagneticenvironmment
给定场所的所有电磁现象的总和。浙江恒2机15有电磁干扰
electromagnetic interference任何能中断、阻碍、降低电子和电气类设备有效性能的电磁效应。
2.0.16检漏
leak detection
对屏蔽体焊缝的电磁屏蔽性能进行检查的行为。浙江恒
3电磁屏蔽室的分类
3.0.1电磁屏蔽室按其工作频段和屏蔽效能的高低，可分为简易电磁屏蔽室，一般电磁屏蔽室，高性能电磁屏蔽室和特殊要求的电磁屏蔽室等类型。
电磁屏蔽室分类及主要特征指标应符合表3.0.2的规定。表3.0.2电磁屏蔽室分类及主要特征指标电磁屏蔽室
频率范围
屏蔽室结构
主要用途
特殊要求
电磁展蔽
电磁屏蔽
电磁屏蔽
高性能
电磁屏蔽
150kHz~1GHz10kHz~18GHz5
50Hz~40GHz
以工程情况
采用金属板、
金属网，导电
涂料等、单层
防止射频电
磁场的影响
一般为
多点接地
依频段不同
婴求不同
依频段不同
要求不间
≥100dB
组装式或焊接式
电磁屏蔽室
主要用于测试、保密、
工程试验研究等
单点或
多点接地
单点或
多点接地
接地根据工艺、设备要求确定
特殊要求
电磁屏蔽
主频段、屏蔽指标、
接地等根据设备
要求等确定
4基本规定
4.0.1电磁屏蔽室与建筑工程的界面划分，宜以电磁屏蔽室的屏蔽体外表面为界，界内为电磁屏蔽室工程，其设计、施工和验收纳人电磁屏蔽室工程。
4.0.2电磁屏蔽室工程建设的规模和屏蔽效能指标，应由用户根据需求制定。
4.0.3简易电磁屏蔽室的屏蔽体（含支撑结构）宜依托原有建筑，浙江恒末需特殊的屏蔽设计。
4.0.4一般电磁屏蔽室、高性能电磁屏蔽室宜进行专业的屏蔽设计及施工。
5电磁屏蔽室工程设计
5.1般规定
5.1.1有下列情况之一的，应设置电磁屏蔽室：1室内的电气设备所产生的电磁干扰场强值超过国家现行有关标准所规定的允许值；
2室外的电磁干扰超过室内电子设备的正常工作允许值：浙江恒方
3不能满足电磁防护距离，可能影响其他电子设备的正常电有限公司
工作；
4室外电磁环境对无线电参数测量的正确性造成不可允许的误差时；
5有保密要求的通信，信息或需要电磁屏蔽的特殊场所；6用户有特殊要求的
5.1.2电磁屏蔽室设计应符合下列规定：1电磁屏蔽室的结构形式，应根据其规模、屏蔽效能和工艺要求，结合主体建筑的具体情况，选择简易、单层或双层结构的屏蔽室。
2电磁屏蔽室的工作频率范围和屏蔽效能，应根据使用功能要求、电磁屏蔽室所处的电磁环境情况和场地对电磁环境的要求等因素综合确定。
3军用或保密用电磁屏蔽室的工程设计，除执行本规范外，尚应符合国家现行有关标准的规定。5.1.3电磁屏蔽室的位置应按下列原则确定：1电磁屏蔽室的工作频率范围在10kHz及以下的，应远离高电压的电力架空线路及变电站（所），其相互最小距离宜满足表5.1.3的要求。
电磁屏蔽室与电力架空线路及变电站的最小距离要求表5.1.3
电压(kv)
距离（ml）
测试、实验用电磁屏蔽室应远离工业、科学和医疗射频设2
备，之间的直线距离不应小于50m。3按建筑的综合布局情况，规模较大的电磁屏蔽室宜设在建筑物的一层或地下层。
4电磁屏蔽室应避开建筑的抗震缝、伸缩缝、沉降缝，不宜与潮湿房间相邻。
5.1.4电磁屏蔽室的空间尺寸应符合下列规定：浙江恒友机电应满足使用、操作、运输与安装、维护、安全等需求。2应避免尖端突出物，但工艺必需要求的除外。3应避免电磁屏蔽室腔体谐振频率对电磁屏蔽室的主要工作频段的影响。屏蔽室腔体谐振频率计算应符合本规范附录A的规定。
5.1.5电磁屏蔽室的设计应满足抗震设防要求。5.1.6当电磁屏蔽室有声学指标要求时，应与声学设计相配合，所采取措施应满足声学指标要求。5.1.7进入屏蔽室的线缆管道应按不同类别相对集中，减少在屏蔽体上的开洞数量。
5.1.8电磁屏蔽室的屏蔽体四周和顶部，其外围应留有适当空间，便于施工、维护、综合管线安装等。规模较大的屏蔽室，屏蔽体外围还应留有必要的技术夹层，平台等安全通道。5.1.9电磁屏蔽室的建筑火灾危险性类别和耐火等级，在主体建筑内的应与主体建筑的火灾危险性类别和耐火等级一致。如无特殊要求，屏蔽室的火灾危险性类别宜为丁类，耐火等级为二级。5.1.10电磁屏蔽室内的地沟应综合设置，在屏蔽体所处的位置，内外地沟不得直接贯通。
