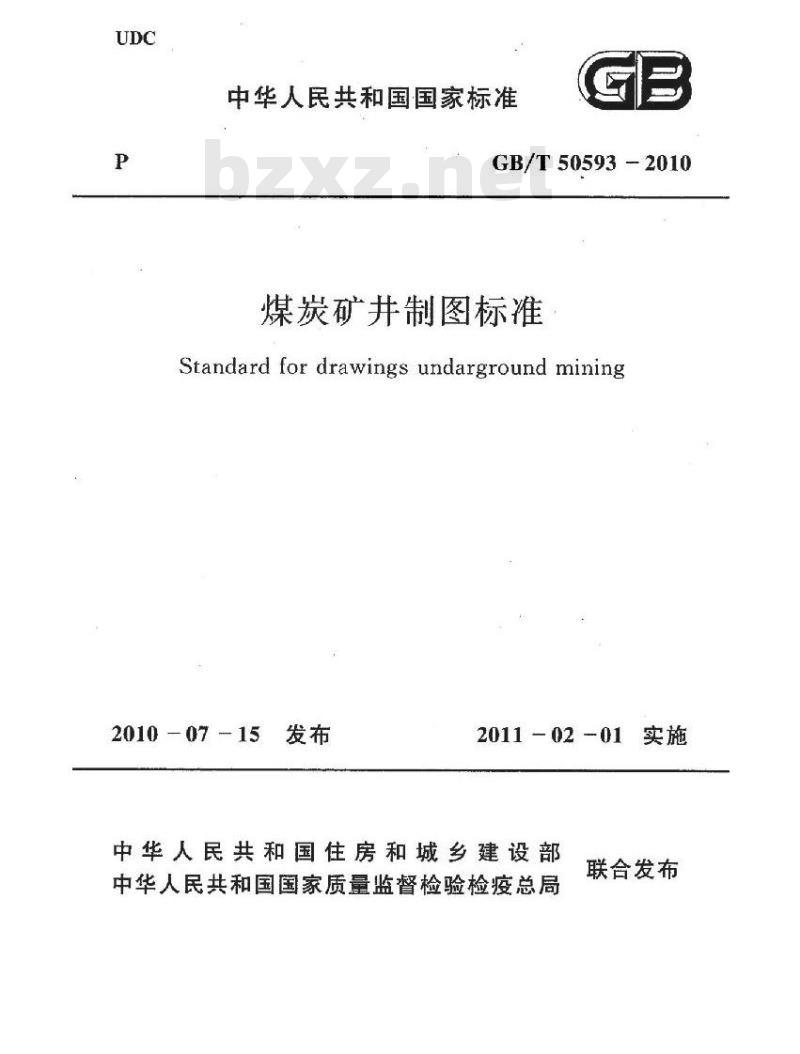

中华人民共和国国家标准
GB/T50593-2010
煤炭矿井制图标准
Standard for drawings undarground mining2010-07-15
201102-01
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局实施
联合发布

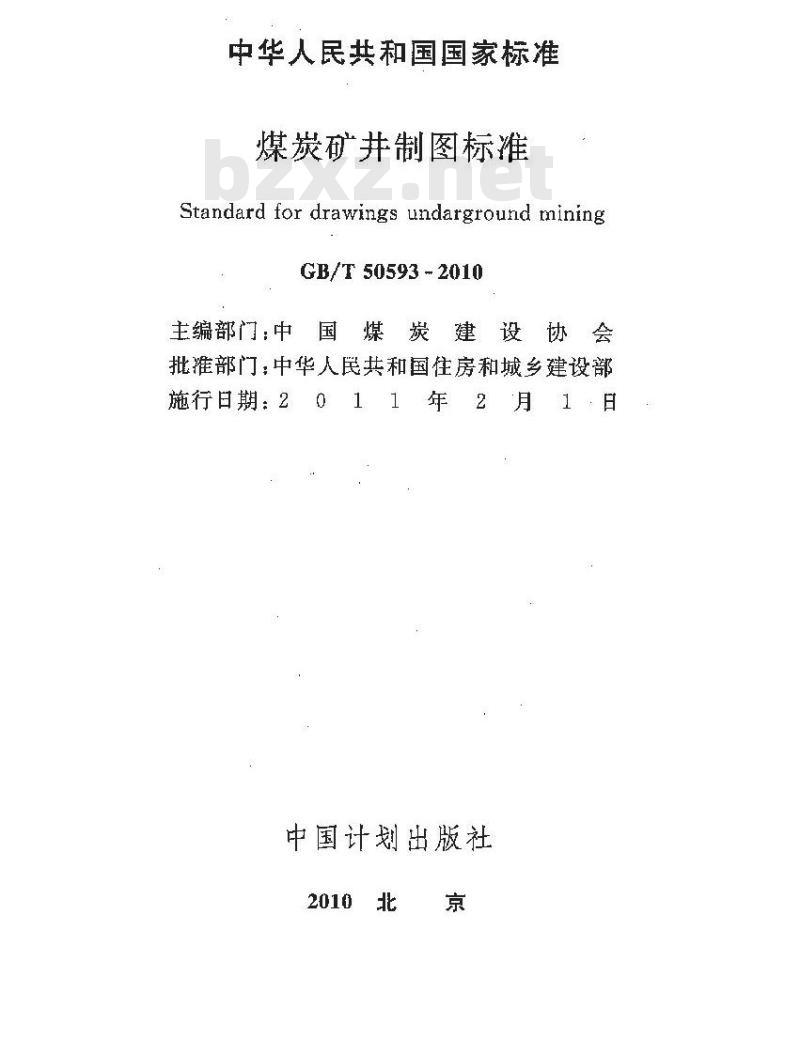

中华人民共和国国家标准
煤炭矿井制图标准
Standard for drawings undarground miningGB/T 50593-2010
主编部门中国煤炭建设协会
批推部门：中华人民共和国住房和城乡建设部施行日期：2
中国计划出版社
2010北
TTKAONTKACa

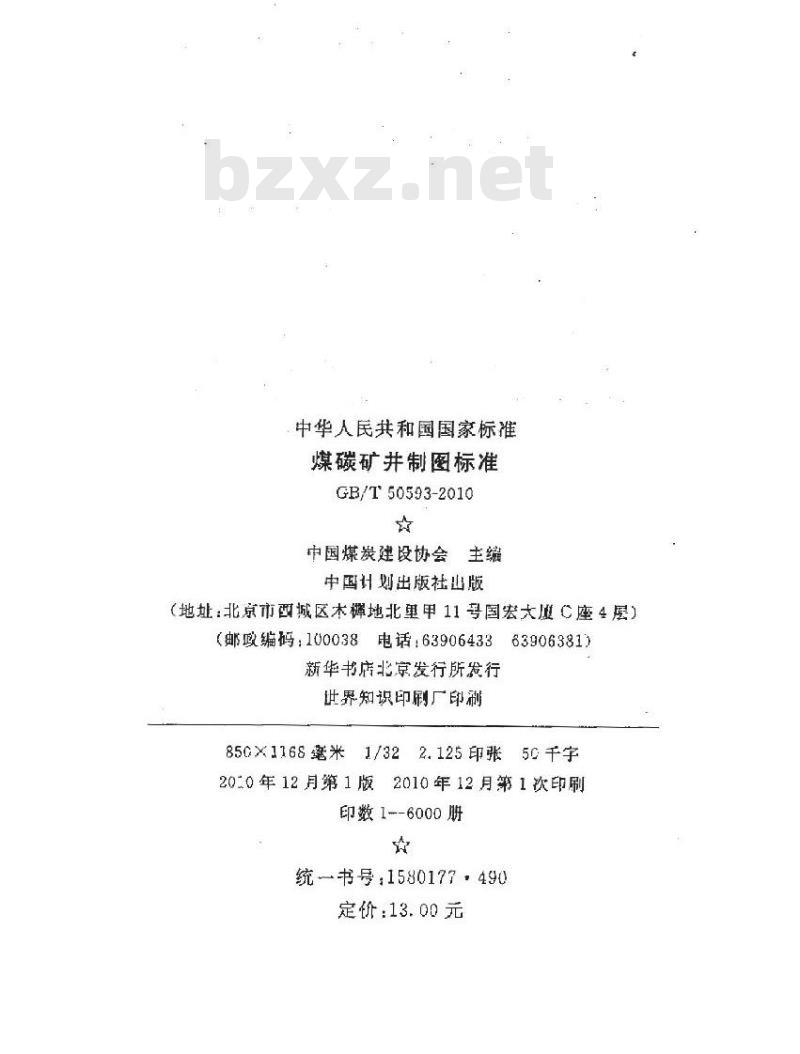

中华人民共和国国家标准
煤碳矿并制图标准
GB/T50593-2010
中国煤炭建设协会主编
中国计划出版社出版
（地址：北京市西城区本地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：63906433新华书店北京发行所发行
世界知识印刷厂印制
639063813
850×1168笔米1/322.125印张
5C千字
200年12月第1版2010年12月第1次印刷印数1-6000册
统—书号：1580177，490
定价：13.00元

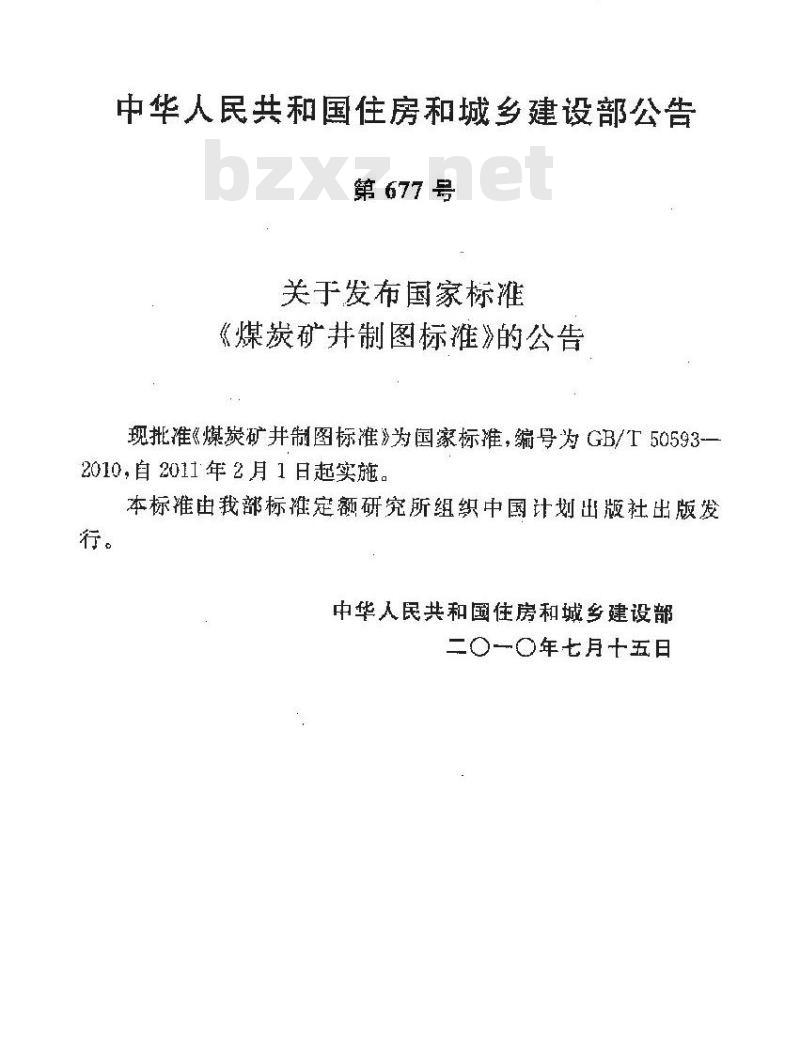

中华人民共和国住房和城乡建设部公告第677号
关于发布国家标准
《煤炭矿并制图标准》的公告
现批准《煤炭矿井制图标准》为国家标准，编号为GB/T50593-2010，自2011年2月1日起实施
本标准由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一〇年七月十五日
TTKNTKAca
本标雄是根据原建设部《关于印发（2006年丁程建设标规范制订、修订计划（第二批）》的通知》（建标［2006］136号）的要求，由煤炭工业合肥设计研究院会同有关单位共同编制完成的，本标准在编制过程中，编制组经过调查研究，认真总结了多年来我国煤矿矿井采矿工程制图中采用的图纸图幅、图框格式、标题栏、量的符号、图线、字体、图例视图画法及制图规则的经验·并接照国家现行有关制图标准的规定，对不适用的图例、表达方式和制图规则进行了修敢、卿减或增补。征求意见稿提出后，在广泛征求意见的基础上讨论，惨改，最后经审查定稿，本标推共分4章，主要内容有总则，基本规定，图例，视图画法。本标准电住房和城乡建设部负责管理，中国煤炭建设协会负责日常管理，煤炭工业合肥设计研究院负责具体技术内容解释。在应用讨程中如有需要修改或补充之处，遗将意见或有关资料寄送该院（地址：安徽省合肥市阜阳路355号，邮政编码：230041），供今后修订时参考。
本标推主编单位、参编单位、主要起草人和生要审查人主编单位：煤炭工业合肥设计研究院参编单位：中煤国际工程集团北京华字工程有限公司中煤国际工程集团沈阳设计研究院，生要起草人：闫红新，徐朝鉴江选友石昌盛主要审查人：伍育群刘毅鲍巍超罗行志郑忠友陈招宣薛桂田金晓峰张立江闫金华1总
基本规定
图纸幅面
图框格式
标题栏
会签栏
量的符号与计量单位
其他要求
般规定
边界线
地质图例
采、掘、运机械设备免费标准下载网bzxz
井下通风，排水机械设备
通风及井下安全设施
并下轨道、运输调度及其他
视图画法
图线画法
TTKAONTKACa
（10）
(10）
(12）
韵面(或断面)符号
尺寸标注
4.4直角坐标，高程及并简方位角的标注4.5立体系统图
4.6编号,代号及文字说明标注
本标推用词说明、
附：条文说明
1总则
1.0.1为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿并建设需要，制定本标准。1.0.2本标准适用于煤矿矿井各阶段采矿专业工程制图。1.0.3煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
TTANrAca
2基本规定
2.1图纸幅面
图纸基本幅面尺寸宜采用表2.1.1.所规定的基本幅面。表 2.1. 1
幅面代号
图纸基本幅面尺寸
寸(mm)
841×1189
594841
420X594
297×420
210×297
2.1.2必要时，可按图2.1.2选用加长幅面。也可在基本幅面的基础上，按A4幅面的短边或者长边成整数倍加长。2523
A4×51
A2A3×3A3×4A3×5
29759489111891486178320802378图2.1.2图纸幅面
注：1.粗实线所示为基本幅面，2.纽实线、细虚线所示为加长幅面2
TTKAONTKACa-
2.2图框格式
2.2.1，在图纸上应用粗实线画出图框，并应采用留有装订边的疼框格式（图2.2.1），装订边宜位于图框左侧。基本幅面图框尺寸应符合表2.2.1规定。
(a) x型
图框格式
(b)Y型
1一纸边界线：2一图框线：3一周边：4一会签栏；5一标题档表 2. 2. 1
幅面代号
尺寸 BXL(mm)
841X1189
基本幅面图框尺寸
394×841
420×594
297X420
210×297
加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。
2.3标题栏
2.3.1图纸应设置标题栏（图2. 3.1）。标题栏宜由更改区、等字区、名称区、代县及其他区组成。也司按实际磊要增加或减少，并3
应符合下列规定：
1更改区宜由更改标记、数量、修改和批准者签名和日期等组成。
2、签字区宜由设计、审核、审定签名和年月等组成。3名称区宜由项目隶属单位及工程名称或文件名称、单位工程名称和图纸名称等组成。
4代号及其他区宜由图纸代号、共页第页、质量、比例及设计编制单位名称等组成。
2.3.2标题栏的位置应位于图纸的右下角。2.3.3
标题栏格式宣符合图2.3.1的规定。项目隶属单位及工程名称或文件名称标记数量
解改带
批准着日期
年月端别
(单位工程名称栏)
(图名栏)
标题栏格式
（图号栏）
质盘(g）
(编制单位全名称栏）
必要时，可在图纸左上侧设置图号栏。复制的地质图应采用本标准规定的标题栏。2.4会签栏
会签栏应设于首图中，会签栏的位置应位于标题栏的左侧。2.4.2会签栏格式宜符合图2.4.2的规定，会签栏行数可由参加会签的专业多少确定。
会签栏格式
