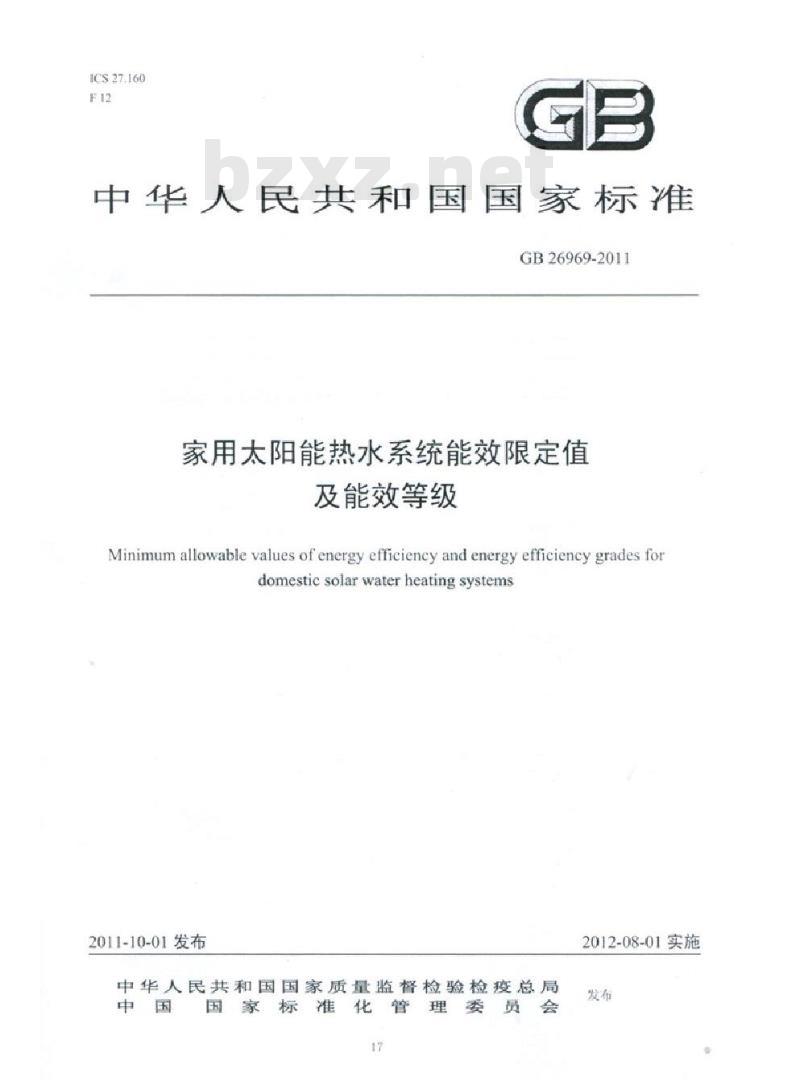

家用太阳能热水系统能效限定值及能效等级
Minimum allowable values of energy efficiency and energy efficiency grades fordomestic solar water heating systems2011-10-01发布
中华人民共和国国家质量监督检验检疫总局国家标准化管理委员会
2012-08-01实施
广范围
2规范性引用文件
3术语和定义下载标准就来标准下载网
4计算方法
5技术要求
6试验方法
7检验规则…·

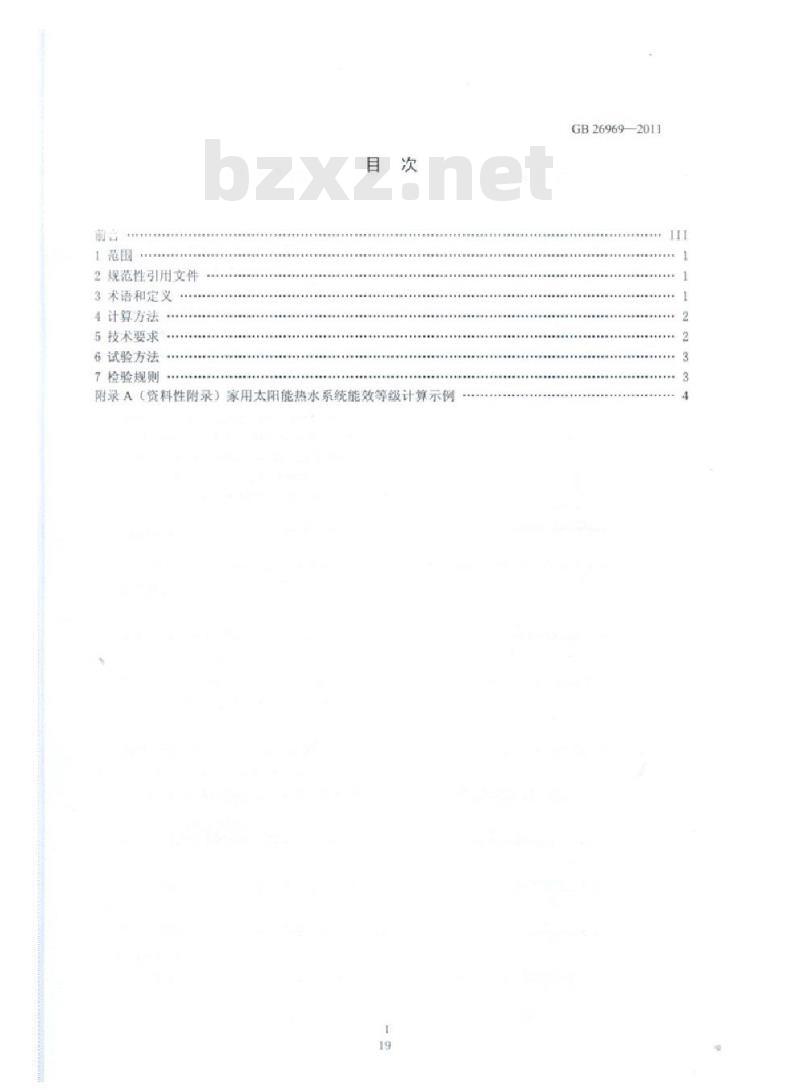

附录A（资料性附录）家用太阳能热水系统能效等级计算示例19
GB269692011

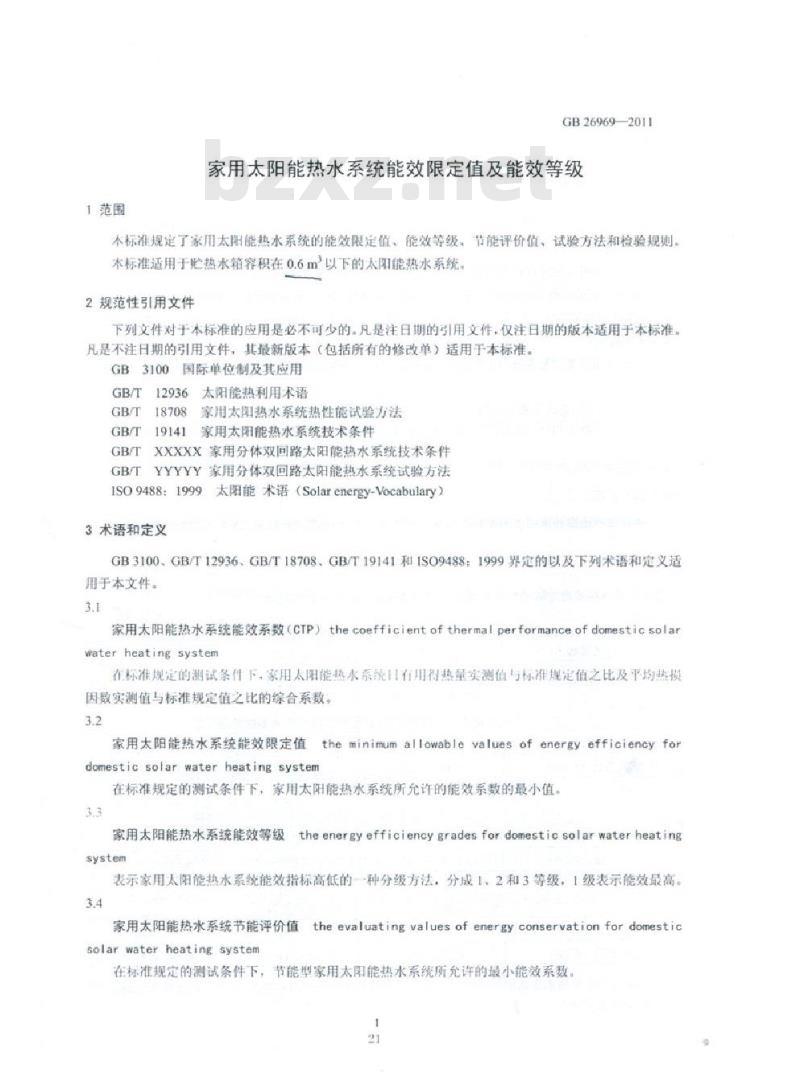

1范国
GB269692011
家用太阳能热水系统能效限定值及能效等级本标准规定了家用太阳能热水系统的能效限定值，能效等级，“节能评价值，试验方法和检验规则。本标准适用于贮热水箱窄积在0.6m以下的太阳能热水系统2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。国际单位制及其应用
GB3100
：太阳能热利用术语
家用太阳热水系统热性能试验方法家用太阳能热水系统技术条件
XXXXX家用分体双回路太阳能热水系统技术条件GB/TYYYYY家用分体双回路太阳能热水系统试验方法ISO9488：1999太阳能术语（Solarenergy-Vocabulary）3术语和定义
GB3100、GBT12936、GB/T18708、GB/T1914I和ISO9488：1999界定的以及下列术语和定义适用于本文件。
家用太阳能热水系统能效系数（cTP）thecoefficientofthermalperformanceofdomesticsolarwater heating system
在标准规定的制试条件下，家用太阁能热水系统目有用得热量实测值与标准规定值之比及平均热摄因数实测值与标准规定值之比的综合系数3.2
家用太阳能热水系统能效限定值the minimum allowable values of energyefficiency fordomestic solar water heating system在标准规定的测试条件下，家用太阳能热水系统所允许的能效系数的最小值。3.3
家用太阳能热水系统能效等级 theenergyefficiencygrades fordomestic solarwaterheatingsystem
表示家用太用能热水系统能效指标高低的一种分级方法，分成1，2和3等级，1级表示能效最高3.4
家用太阳能热水系统节能评价值I the evaluating values of energy conserwation for domesticsolar water heating system
在标准规定的测试条件下，节能型家用太阳能热水系统所充许的最小能效系数。-
GB269692011
4计算方法

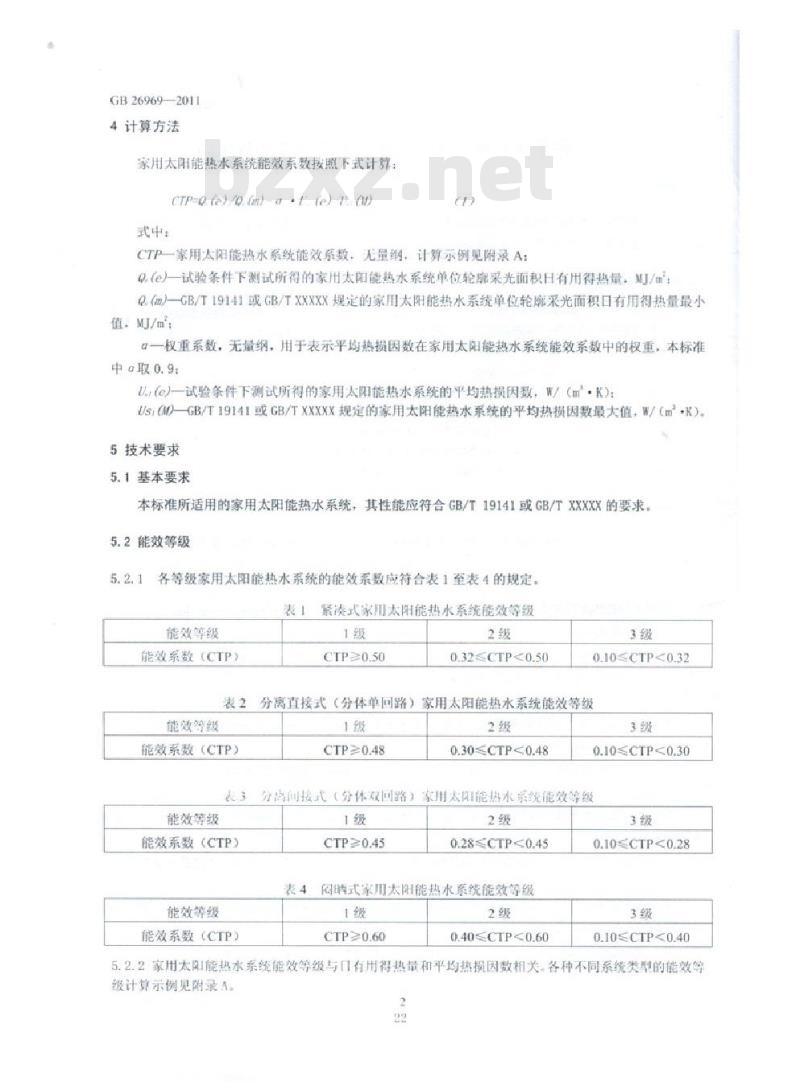

家用太阳能热水系统能效系数按照下式计算：CTppe/Qm-aeW)
式中：
CTP一家用太阳能热水系统能效系数，无量纲，计算示例见附录A：Q（e）一试验条件下测试所得的家用太阳能热水系统单位轮廊采光面积日有用得热量，MJ/mQ（m）GB/T19141或GB/TXXXXX规定的家用太阳能热水系统单位轮靡采光而积口有用得热量最小值：MJ/m：
一权重系数，无量纲，用于表示平均热损因数在家用太阳能热水系统能效系数中的权重，本标准中a联0.9
U,（e)一试验条件下测试所得的家用太阳能热水系统的平均热损因数，W/（m·K)：Us（MO)—GB/T19141或GB/TXXXXX规定的家用太阳能热水系统的平均热损因数最大值，W/（mK）。5技术要求
5.1基本要求
本标准所适用的家用太阳能热水系统，其性能应符合GB/T19141或GB/TXXXXX的要求5.2能效等级
各等级家用太阳能热水系统的能效系数应符合表1至表4的规定。表！紧漆式家用太阳能热水系统能效等级能效等级
能效系数（CTP）
0.32≤CTP<0.50
0.10≤CTP<0.32
表2分离直接式（分体单回路）家用太阳能热水系统能效等级能效等级
能效系数（CTP）
CTP≥0.48
0.30≤CTP<0.48
0.10≤CTP<0.30
表3分离间接式（分休双回路）家用太阳能热水系统能效等级能效等级
能效系数（CTP）
能效等级
能效系数（CTP）
CTP≥0.45
0.28≤CTP<0.45
闯晒式家用太阳能热水系统能效等级表4
0.40≤CTP≤0.60
0.10≤CTP<0.28
0.10≤CTP<0.40
5.2.2家用太阳能热水系统能效等级与口有用得热量和平均热损因数相关各种不同系统类型的能效等级计算示例见附录A。

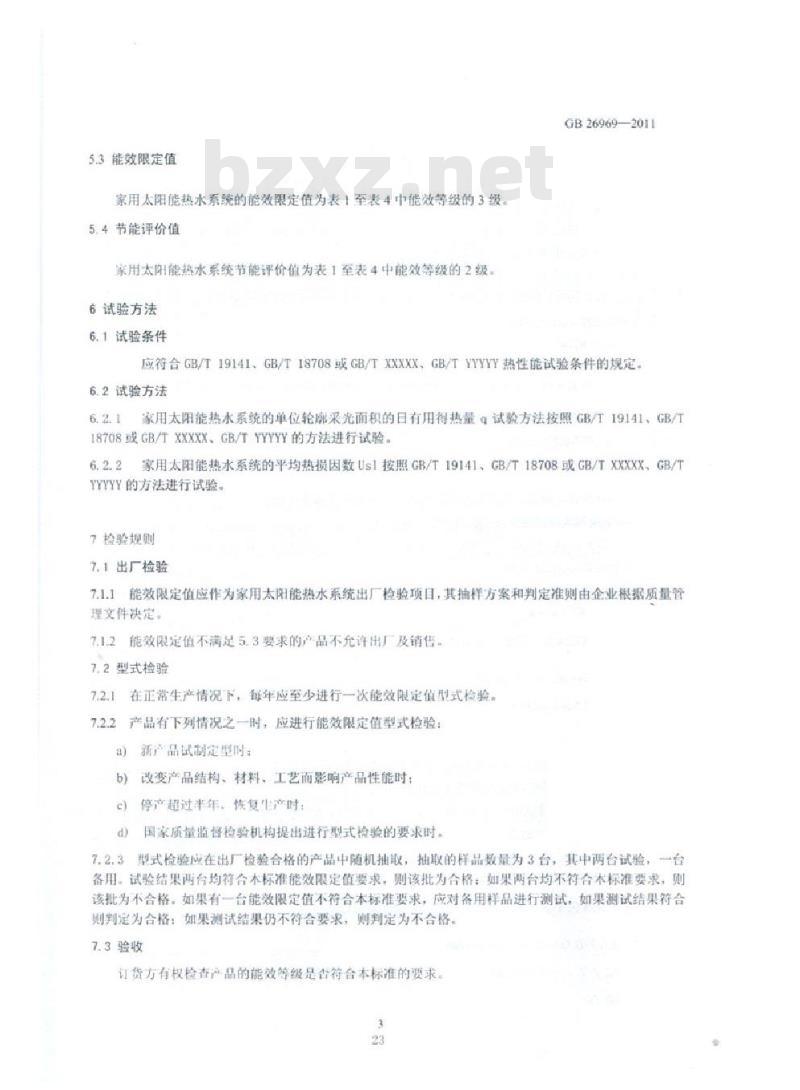

5.3能效限定值
家用太阳能热水系统的能效限定值为表1至表4中能效等级的3级。5.4节能评价值
家用太阳能热水系统节能评价值为表1至表4中能效等级的2级6试验方法
6.1试验条件
GB:26969—2011
应符合GB/T19141、GB/T18708或GB/TXXXXX、GB/TYYYYY热性能试验条件的规定6.2试验方法
家用太阳能热水系统的单位轮哪采光面积的日有用得热量@试验方法按照GB/T19141、GB/T6.21
18708或GB/TXXXXX、GB/TYYYYY的方法进行试验。家用太阳能热水系统的平均热损因数Us1按照GB/T19141、GB/T18708或GB/TXXXXX，GB/T6.2.2
YYYYY的方法进行试验。
7检验规则
7.1出厂检验
7.1.1能效限定值应作为家用太阳能热水系统出厂检验项目，其抽样方案和判定准则由企业根据质量管理文件决定。
7.1.2能效限定值不满足5.3要求的产品不充许出厂及销售。7.2型式检验
72.1在正常生产情况下，每年应至少进行一次能效限定值型式检验。7.2.2产品有下列情况之一时，应进行能效限定值型式检验：新产品试制定型时：
b）改变产品结构、材料、工艺而影响产品性能时：停产超过半年，恢复生产时：
国家质量监督检验机构提出进行型式检验的要求时。d)
7.2.3型式检验应在出厂检验合格的产品中随机抽取，抽取的样品数量为3台，其中两台试验，一台备用。试验结果两台均符合本标准能效限定值要求，则该批为合格：如果两台均不符合本标准要求，则该批为不合格。如果有一台能效限定值不符合本标准要求，应对备用样品进行测试，如果测试结果符合则判定为合格：如果测试结果仍不符合要求，则判定为不合格7.3验收
订货方有权检查产品的能效等级是否符合本标准的要求3
GB269692011
附录A
（资料性附录）
家用太阳能热水系统能效等级计算示例A.1紧淡式家用太阳能热水系统能效等级计算示例GB/T19141规定：紧淡式家用太阳能热水系统的单位轮廊采光面积日有用得热量最小值Q（m）为7.7MJ/m，平均热损因数最大值UarCM)为16W/（m·K）。A.1.1紧澳式家用太阳能热水系统能效等级计算示例-根据GB/T19141和GB/T18708测得某家用太阳能热水系统的单位轮席采光面日有用得热量Q.(e)和平均热损因数Ute)分别为：
Q(e)-9.1MJ/m
Usr(e)=12W/(m.K)
根据本标准第4章，该家用太阳能热水系统能效系数为：CTP=-Q(e)/Q.(m)-aUfeVUar(M)
=9.1/7.7-0.9X/2/16
根据本标准表1规定，该家用太阳能热水系统的能效等级为1级。A.1.2紧漆式家用太阳能热水系统能效等级计算示例二根据GB/T19141和GB/T18708测得果家用太阳能热水系统的单位轮果光而口有用得热量O.(e)和平均热损因数Ue)分别为：
Q(e)=8.1MJ/m
Uafe=13W/（m·K）
根据本标准第4章，该家用太阳能热水系统能效系数为：CTP-OterO.fm-aUfe/UurM
=8.1/7.7-0.9X13/16
根据本标准表1规定，该家用太阳能热水系统的能效等级为2级A.1.3紧式家用太阳能热水系统能效等级计算示例三根据GBT19141和GBT18708测得策家用太购1能热水系统的单位轮配采光而门有用得热量Q.(e和平均热损因数Ule)分别为：
Q.(e)-7.7MJ/m
Ue=16W/(m.K)
根据术标准第4章，该家用太阳能热水系统能效系数为：CTP=Qel/Qm)-aUe/(m)
=7.7/7.7-0.9X16/16
根据不标准表1规定，该家用太阳能热水系统的能效等级为3级A.2分离直接（分体单回路）式家用太阳能热水系统能效等级计算示例GB26969—2011
GB/T19141规定：分离直接（分体单回路）式家用太阳能热水系统的单位轮廊采光面积日有用得热量最小值Q（m）为7.0MJ/m，平均热损因数最大值（)为16W/（m·K）A.2.1分离直接（分体单回路）式家用太阳能热水系统能效等级计算示例若根据GB/T19141和GB/T18708测得某家用太阳能热水系统的单位轮廓采光面日有用得热量O.e)和平均热损因数U(e)分别为：
O(e)-8.5MI/m
Ue)=13W/（mK)
根据本标准第4章，该家用太阳能热水系统能效系数为：CTP-Q(e)/Q(m)-a-Ua(e)/U.(M)
=8.5/7.0-0.9X13/16
根据本标准表2规定，该家用太阳能热水系统的能效等级为1级A.2.2分离直接（分体单回路）式家用太阳能热水系统能效等级计算示例二根据GB/T19141和GB/T18708测得某家用太能热水系统的单位轮廊采光面口有用得热量Q(e)和平均热损因数Ue)分别为：
O.(e)=7.7MJ/m
Uife)=14W/(m-K)
根据本标准第4章，该家用太阳能热水系统能效系数为：crp-ofe/om)-.uteam)
=7.7/7.0-0.9×13/16
根据本标准表2规定，该家用太阳能热水系统的能效等级为2级A.2.3分离直接（分体单回路）式家用太阳能热水系统能效等级计算示例三根据GB/T19141和GB/T18708测得某家川太阳能热水系统的单位轮廊采光面1有川得热量Q(e）和平均热损困数Ue)分别为：
Q(e)=7.0MJ/m
Ue)-16W/(m.K)
根据本标准第4章，该家用太阳能热水系统能效系数为CTPeom-ae
=7.0/7.0-0.9X16/16
GB269692011
根据本标准表2规定，该家用太阳能热水系统的能效等级为3级A3分离间接（分体双回路）式家用太阳能热水系统能效等级计算示例GB/TXXXXX规定：分离问接（分体双回路）式家用太阳能热水系统的单位轮廊采光面积日有用得热量最小值Q（m）为6.6MJ/m，平均热损因数最大值Ua（M）为16W（m.K）。A.3.1分离间接（分体双回路）式家用太阳能热水系统能效等级计算示例若根据GB/T19141和GB/T18708测得某家用太阳能热水系统的单位轮廊采光面口有用得热量9.(e)和平均热损因数Us(e)分别为：
O(e-7.8MJ/m
Uufe)-13W/(m-K)
根据本标准第4章。该家用太阳能热水系统能效系数为：CTP=(e)yQ(m)-ae)/(M)
=7.8/6.6-0.9X13/16
则根据本标准表3规定，该家用太阳能热水系统的能效等级为1级。A.3.2分离间接（分体双回路）式家用太阳能热水系统能效等级计算示例二根据GB/T19141和GB/T18708测得某家用太阳能热水系统的单位轮廊采光面日有用得热量Q(e）和平均热损因数U（e)分别为：
0.(e)=-7.1MJ/m
Uute)=14W/(m.K)
根据本标准第4章。该家用太阳能热水系统能效系数为：CTP-ae)/Qm)-aUe)ar(M
=7.1/6.6-0.9X14/16
测根据不标准表3规定，该家用太闭能热水系统的能效等级为2级A3.3分离间接（分体双路）式家用太阻能热水系统能效等级计单示例三根据GB/T19141和GB/T18708测得某家用太阳能热水系统的单位轮廓采光面日有用得热量Q(e）和平均热损因数Usfe)分别为：
Q.e=6.6MJ/m
Use-16W/(m.K)
限据不标准第4童，该家用太阳能热水系统能效系数灯：，CTp=oe)/om)-a.bfe)ar)
-6.6/6.6-0.9X16/16
则根据本标准表3规定，该家用太阳能热水系统的能效等级为3级。A.4问晒式家用太阳能热水系统能效等级计算示例GB269692011
GB/T19141规定：阅晒式家用太阳能热水系统的单位轮廊采光面积日有用得热量最小值Q（m）为7.7MJ/m，平均热损因数最大值Ua()为80W/（m·K）。A.4.1阅晒式家用太阳能热水系统能效等级计算示例若根据GB/T19141和GB/T18708测得某家用太阳能热水系统的单位轮廊采光面日有用得热量Q(e)和平均热损因数Ure)分别为：
Q(e)=9.1MJ/m
Ua(e)=51W/(m·K)
根据本标准第4章，该家用太阳能热水系统能效系数为：CTP-o(e)/Q(m)-aUar(e)/ar(M)
=9.0/7.7-0.9×51/80
则根据本标准表4规定，该家用太用能热水系统的能效等级为1级，A.4.2问晒式家用太阳能热水系统能效等级计算示例二根据GB/T19141和GB/T18708测得某家用太阳能热水系统的单位轮廊采光面日有用得热量Q.(e)和平均热损因数Uste)分别为：
Q.fe)=8.3MJ/m
Uafe)-60W/(m-K)
根据本标准第4章，该家用太阳能热水系统能效系数为：CTP-o.(e(m)-at.e).(M)
=8.3/7.7-0.9X60/80
则根据本标准表4规定，该家用太阳能热水系统的能效等级为2级A.4.3阅晒式家用太阳能热水系统能效等级计算示例三根据GB/T19141和GB/T18708测得某家用太阳能热水系统的单位轮腺采光面日有用得热量Q.(e）和平均热损因数U,fe)分别为：
Q.(e)=7.7MJ/m
Use)=80W/(m+K)
根据本标准第4章，该家用太阳能热水系统能效系数为：27
GB269692011
CTPoe/Q(m)-ae/)
=7.7/7.7-0.9X80/80
则根据本标准表4规定，该家用太阳能热水系统的能效等级为3级。28
