【行业标准】 指挥自动化设备互换性通用要求

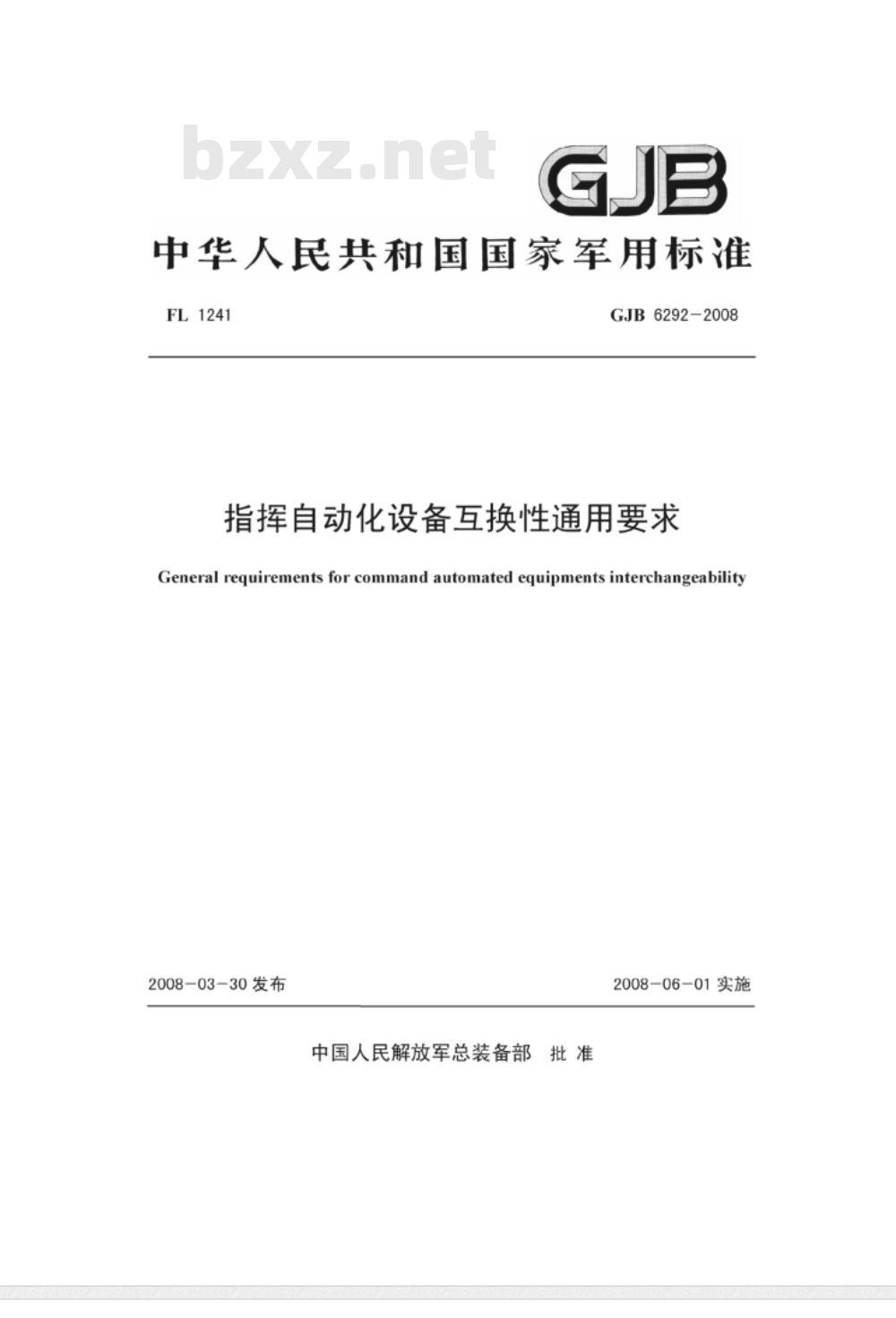

中华人民共和国国家军用标准
FL1241
GJB6292-2008
指挥自动化设备互换性通用要求General requirements for command automated equipments interchangeability2008-03-30发布
中国人民解放军总装备部批准
2008-06-01实施

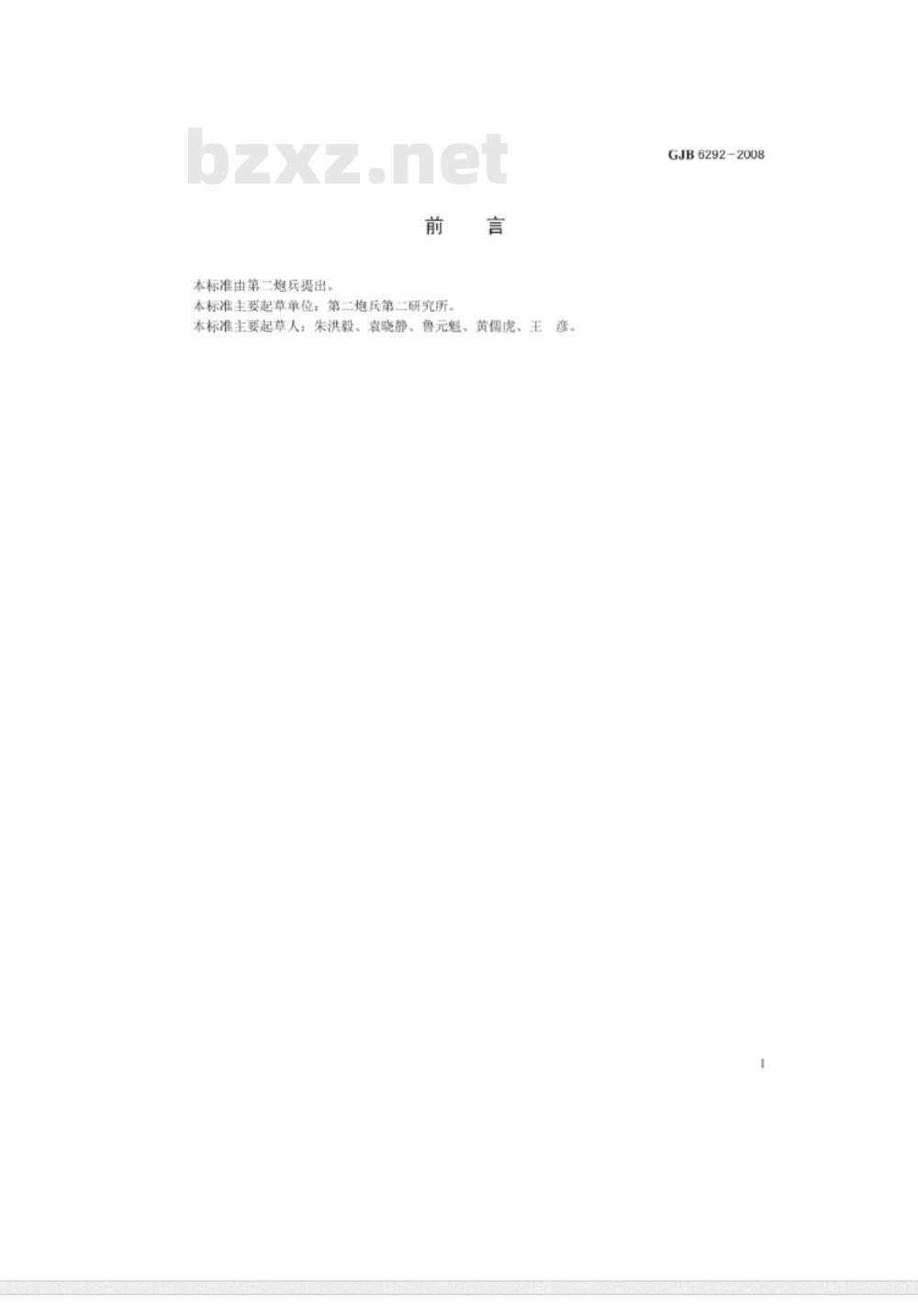

本标准由第二炮兵提出。
本标准主要起草单位：第二炮兵第二研究所。本标准主要起草人：朱洪毅、袁晓静、鲁元魁、黄儒虎、王彦。
GJB6292-2008

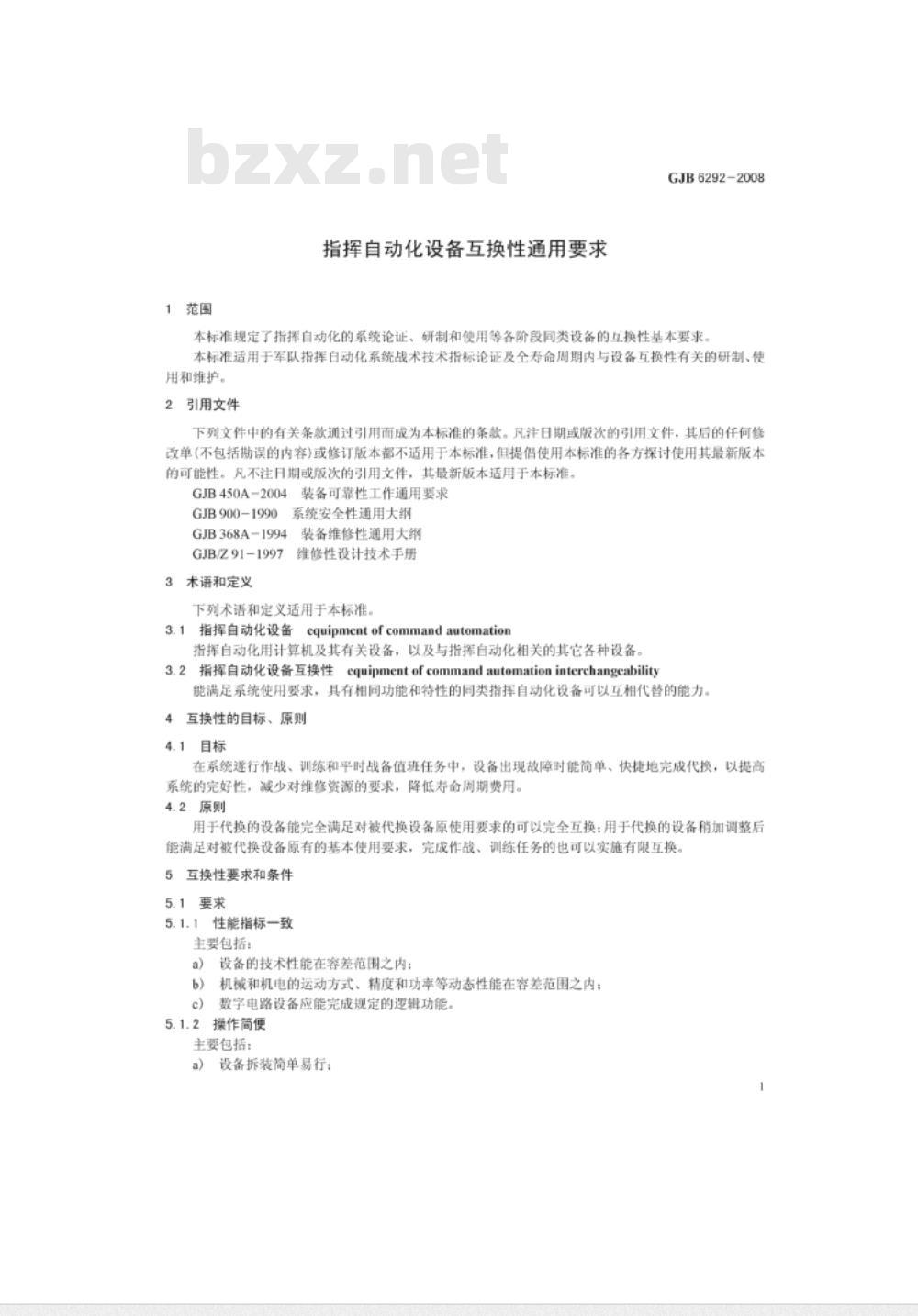

1范围
指挥自动化设备互换性通用要求GJB 62922008
本标准规定了指挥自动化的系统论证、研制和使用等各阶段同类设备的互换性基本要求。本标准适用于军队指挥白动化系统战术技术指标论证及全寿命周期内与设备互换性有关的研制、使用和维护。
引用文件
下列文件中的有关条款通过引用而成为本标准的条款。凡注日期或版次的引用文件，其后的任何修改单(不包括勘误的内容)或修订版本都不适用于本标准，但提侣使用本标准的各方探讨使用其最新版本的可能性。凡不注期或版次的引用文件，其最新版本适用于本标准。装备可靠性工作通用要求
GJB450A2004
GJB 9001990
GJB 368A1994
GJB/Z 911997
术语和定义
系统安全性通用大纲
装备维修性通用大纲
维修性设计技术手册
下列术语和定义适用于本标准。cquipmentofcommand automation3.1
指挥白动化设备
指挥自动化用计算机及其有关设备，以及与指挥自动化相关的其它各种设备。主equipmentofcommandautomationinterchangeability指挥自动化设备互换性
能满足系统使用要求，具有相同功能和特性的同类指挥自动化设备可以互相代替的能力。4
互换性的目标、原则
在系统递行作战、训练和平时战备值班任务中，设备出现故障时能简单、快捷地完成代换，以提高系统的完好性，减少对维修资源的要求，降低寿命周期费用。4.2
用于代换的设备能完全满足对被代换设备原使用要求的可以完全互换；用于代换的设备稍加调整后能满足对被代换设备原有的基本使用要求，完成作战、训练任务的也可以实施有限互换5
互换性要求和条件
5.1要求
5.1.1性能指标一致
主要包括：
a）设备的技术性能在容差范围之内：机械和机电的运动方式、精度和功率等动态性能在容差范围之内；b)
数字电路设备应能完成规定的逻辑功能。c

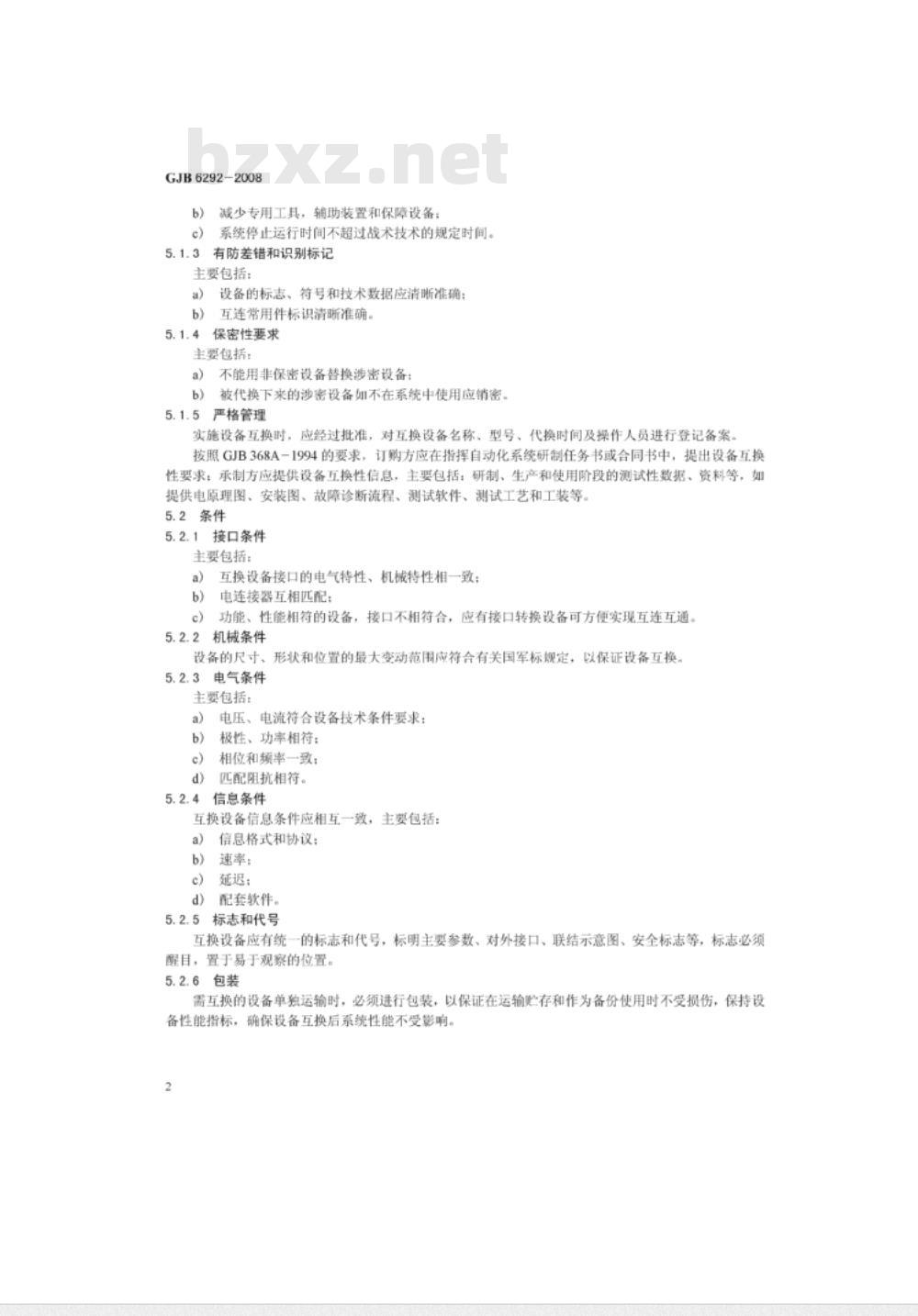

5.1.2操作简便
主要包括：
设备拆装简单易行；
GJB62922008
减少专用工具，辅助装置和保障设备：c
系统停止运行时间不超过战术技术的规定时间。5.1.3
有防差错和识别标记
主要包括：
设备的标志、符号和技术数据应清晰准确：a）
b）互连常用件标识清晰准确。
5.1.4保密性要求
主要包括：
不能用非保密设备替换涉密设备：a)
b）被代换下来的涉密设备如不在系统中使用应销密。5.1.5严格管理
实施设备互换时，应经过批准，对互换设备名称、型号、代换时间及操作人员进行登记备案按照GJB368A-1994的要求，订购方应在指挥自动化系统研制任务书或合同书中，提出设备互换性要求：承制方应提供设备互换性信息，主要包括：研制、生产和使用阶段的测试性数据、资料等，如提供电原理图、安装图、故障诊断流程、测试软件、测试工艺和工装等。5.2条件
5.2.1接口条件
主要包括：
互换设备接口的电气特性、机械特性相一致；a
b）电连接器互相匹配：
c）功能、性能相符的设备，接口不相符合，应有接口转换设备可方便实现互连互通。5.2.2
机械条件
设备的尺寸、
形状和位置的最大变动范用应符合有关国军标规定，以保证设备互换5.2.3电气条件
主要包括：
a）电压、电流符合设备技术条件要求：极性、功率相符：
相位和频率一致：
匹配阻抗相符。
信息条件
互换设备信息条件应相互一致，主要包括：a)
信息格式和协议：
速率：
c）延退；
d）配套软件。
5.2.5标志和代号
互换设备应有统一的标志和代号，标明主要参数、对外接口、联结示意图、安全标志等，标志必须醒目，置于易于观察的位置。
5.2.6包装
需互换的设备单独运输时，必须进行包装，以保证在运输贮存和作为备份使用时不受损伤，保持设备性能指标，确保设备互换后系统性能不受影响。2

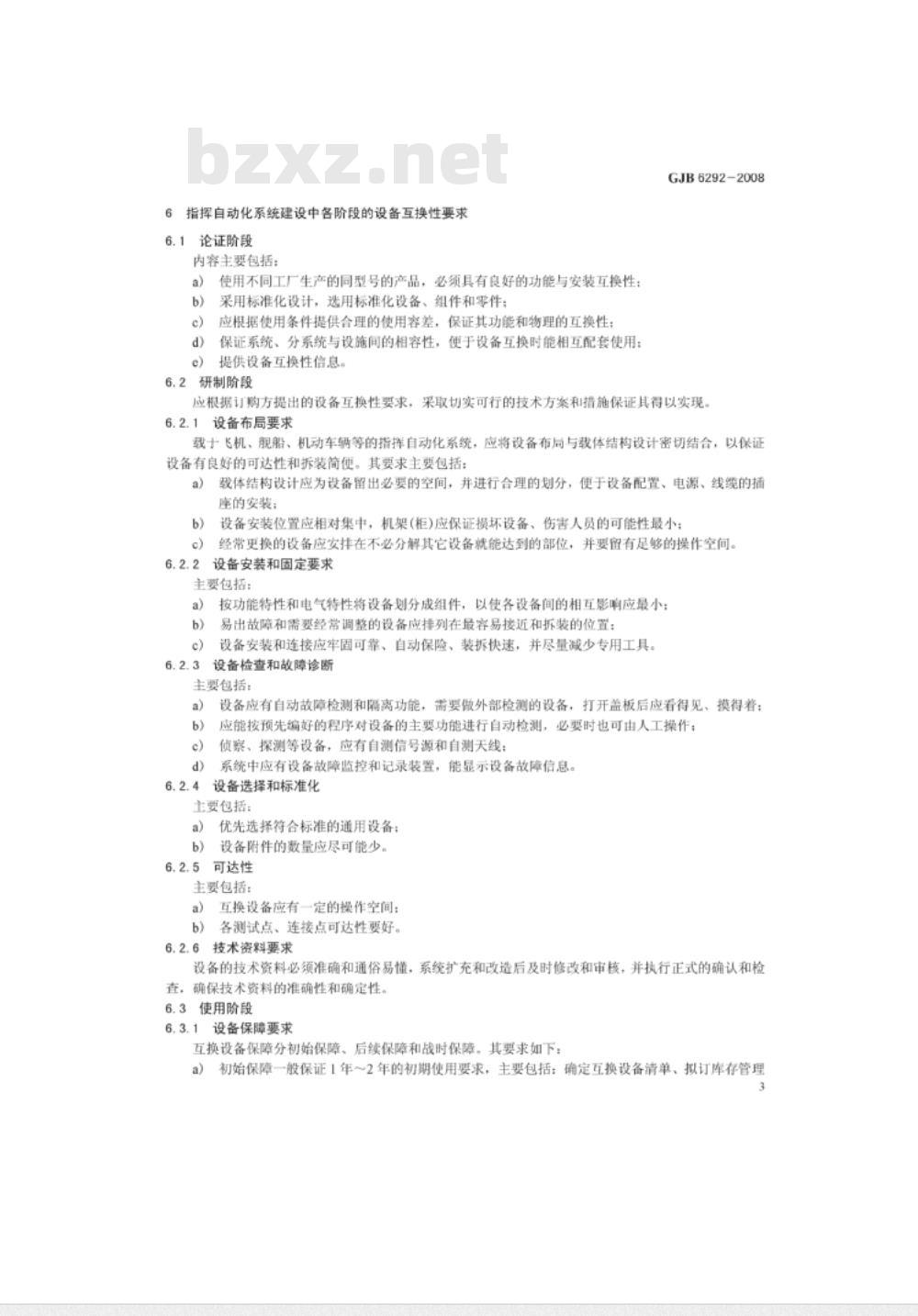

指挥自动化系统建设中各阶段的设备互换性要求6.1论证阶段
内容主要包括：
使用不同工厂生产的同型号的产品，必须具有良好的功能与安装互换性；采用标准化设计，选用标准化设备、组件和零件；应根据使用条件提供合理的使用容差，保证其功能和物理的互换性；保证系统、分系统与设施间的相容性，便于设备互换时能相互配套使用：提供设备互换性信息。
6.2研制阶段
GJB 62922008
应根据订购方提出的设备互换性要求，采取切实可行的技术方案和措施保证其得以实现，6.2.1
设备布局要求
载于飞机、舰船、机动车辆等的指挥自动化系统，应将设备布局与载体结构设计密切结合，以保证设备有良好的可达性和拆装简使。其要求主要包括：a)
载体结构设计应为设备留出必要的空间，并进行合理的划分，便于设备配置、电源、线缆的插座的安装；
设备安装位置应相对集中，机架(柜)应保证损坏设备、伤害人员的可能性最小；经常更换的设备应安拌在不必分解其它设备就能达到的部位，并要留有足够的操作空间。设备安装和固定要求
主要包括：
按功能特性和电气特性将设备划分成组件，以使各设备间的相互影响应最小：易出故障和需要经常调整的设备应排列在最容易接近和拆装的位置设备安装和连接应牢固可靠、自动保险、装拆快速，并尽量减少专用工具。设备检查和故障诊断
主要包括：
设备应有自动故障检测和隔离功能，需要做外部检测的设备，打开盖板后应看得见、摸模得着：应能按预先编好的程序对设备的主要功能进行自动检测，必要时也可由人工操作；侦察、探测等设备，应有自测信号源和自测天线：系统中应有设备故障监控和记录装置，能显示设备故障信息。6.2.4
设备选择和标准化
主要包括：
优先选择符合标准的通用设备
设备附件的数量应尽可能少。
6.2.5可达性
主要包括：
a）互换设备应有一定的操作空间：b）各测试点、连接点可达性要好。6.2.6技术资料要求
设备的技术资料必须准确和通俗易懂，系统扩充和改造后及时修改和审核，并执行正式的确认和检查，确保技术资料的准确性和确定性。6.3使用阶段
6.3.1设备保障要求
互换设备保障分初始保障、后续保障和战时保障。其要求如下：a）初始保障一般保证1年～2年的初期使用要求，主要包括：确定互换设备清单、拟订库存管理GJB62922008
初步方案、拟定设备停产后的供应计划等等；b)
后续保障是在系统使用初期结合实际情况，经过对各种设备的互换情况分析评价后修订的保障计划，及时调整库存，1
保证互换设备的供应：
战时设备保障比较复杂，需根据战时特点和需要经过专门研究，可参考GJB/乙91-1997提出制定保障计划。
2保证系统的可靠性
替换设备的可靠性应不低于被替换设备的可靠性，实施设备互换时应按照GJB450A-2004的规定，以保障实施互换后系统或分系统的可靠性。选取符合定性及定量要求，
保证系统的安全性
设备互换后应保证系统的安全性，按照GJB900-1990的规定，并防止对人员和设备的损害，主要包括：
设备的高压、辐射、过载、过热的保护；设备之间关联的保护；
防差错和误操作保护。
电磁防护
主要包括：
a）与一次电源联结的配电设备：无线系统中与无线端口联结的设备：b)
有高压、打火、X射线的部位等。常用件要求
常用件种类
指挥自动化系统研制中所使用的常用件一般包括紧固件、接插伴、密封件等。7.2
紧固件
紧固件是用于连接两个以上设备的常用件，紧固件设计应符合下列要求。7.2.1结构
主要包括：
应能用手或通用工具即可拆卸；a
应采用快速解脱结构，如弹性的卡锁、断隔螺纹连接等；铰链、门扣尽量采用螺栓螺钉固定在机体上，铰链长度应满足设备互换的要求；设备盖板的紧固件应采用快速开闭的结构，不用螺钉、螺帽固定；锁紧装置要求结构简单，锁紧可靠，解脱和拆装方便。7.2.2可达性
主要包括：
紧固件安装的地方应有足够的操作工具的空间，以避免紧固件之间或与其它机件之间互相干扰：
较难达到的部位，要求紧固件只用单手或一件工具就能操作；紧固件安装孔、口或其它容纳部位，应有合适的形状和尺寸，车项、屋项、开下部位应配有连接梯以便互换操作。
7.2.3标准化
主要包括：
a）采用标准的紧固件：
系统中紧固件的品种数、大小、使用工具的品种数应减到最低限度；c）维修备件、工具通用化。
防差错和识别标记
主要包括：
a）特殊的紧固件应有标记：
b）旋转方向特殊的紧固件应加操作方向标记，防止操作错误。7.2.5安全性
主要包括：
避免紧固件突出于设备表面或位于拐角处，防止对人员、线路等构成危害：b)wwW.bzxz.Net
不采用可能引起电化学腐蚀的紧固件：垫片不能对紧固件及结构材料造成腐蚀损伤：d）高温紧固件应以镀层防止氧化、烧蚀。7.3
密封件
GJB6292-2008
为解决防潮、图
防尘、防霉、防雾等，都需要采用密封件，为保证设备互换性，选配密封件应符合下列要求。
7.3.1结构
主要包括：
a）密封件应能与结构件完全吻合，不受压力变化的影响：b）大密封件可采用分片联结，密封件上的螺孔应有余量，方便调整；c）采用足以保证全面贴合并能达到全面密封的薄形密封件。7.3.2标准化
主要包括：
优先采用标准化的成套密封件：a
b）采用通用工具和配套件，尽量减少品种和数量，7.3.3标识
功能不同、外形相似的密封件应指明正确安装位置的标记7.4接插件
为便于设备互换，应优先采用接插件，实现设备之间、分系统之间的连接，特别是野战指挥自动化系统和车载系统，采用接插件就更为重要。7.4.1结构
主要包括：
采用徒手操作或用通用工具就能快速解脱的接插件，尽量不用需要专用工具或操作复杂的接插件，曾如卡子式连接、螺栓连接、插入后旋转连接等方式：b)
采用自锁式结构防松脱，保证接插方使、快捷；采用定向的并带有导向环的接插件，防止损坏插针。c
7.4.2标准化
主要包括：
a）采用标准接插件；
b）尽量减少接插件品种。
7.4.3可达性
主要包括：
接插件位置要留有操作空间，野战系统应满足带卸寒手套的需要；为方使检测，应提供带测试点的转换插头：应预留有保证插头接近或撤离的通道，方便操作，不使连接电缆过多绕弯，5
GJB6292-2008
7.4.4安全性
主要包括：
采用带扩套的插头，防止接触电源造成短路；插件要接触牢靠，经久耐用：
插头与插座应安装在不易碰撞的部位，不得突出丁设备的表而。c
检测诊断要求
指挥自动化系统设备互换前后均应进行检测。8.1
检测方式
主要包括：
采取原位检测方式，使检测简捷便利；a)
以自动检测为主，人工检测为辅，以利迅速判定故障；关键设备应具有自动监测和故障报警功能。8.2检测仪器和设备
主要包括：
尽量选用智能通用化、多功能的检测设备，检测设备要可靠性高、操作方便：a)
检测设备与指挥自动化设备要同时进行选配、研制并交付使用：b)
检测设备与被检设备的接口要互相匹配8.3
检测点的布局
主要包括：
a）检测点的布局要尽可能集中或相对集中，要有利于检测的进行：b）检测点要有较好的互连、互通性。检测模拟数据
依据不同类型的设备的使用环境和检测要求，准备必要的模拟数据，数据类型、格式、数量要能反映设备运行的真实情况。
8.5检测记录
详细记录检测结果和相关信息，望整理成文档，存入指挥自动化设备信息数据库。6
中华人民共和国
国家军用标准
指挥自动化设备互换性通用要求GJB 62922008
总装备部军标出版发行部出版
(北京东外京顺路7号)
总装备部军标出版发行部印刷车间印刷总装备部军标出版发行部发行
版权专有不得翻印
开本880×12301/16印张3/4
字数19千字
2008年5月第1版2008年5月第1次印刷印数1-500
军标出字第7245号
定价8.00元
