【地方标准】 农产品质量安全 乌塌菜生产技术规程

三の高温曲疲劳試方法
JISR1658:2008
(JFCA)
平成20年3月20日改正
日本工業標弹調查会羲
(日本规格協会尧行）
著作推法集断？の模数，款等社禁止括少主，R1658:2008

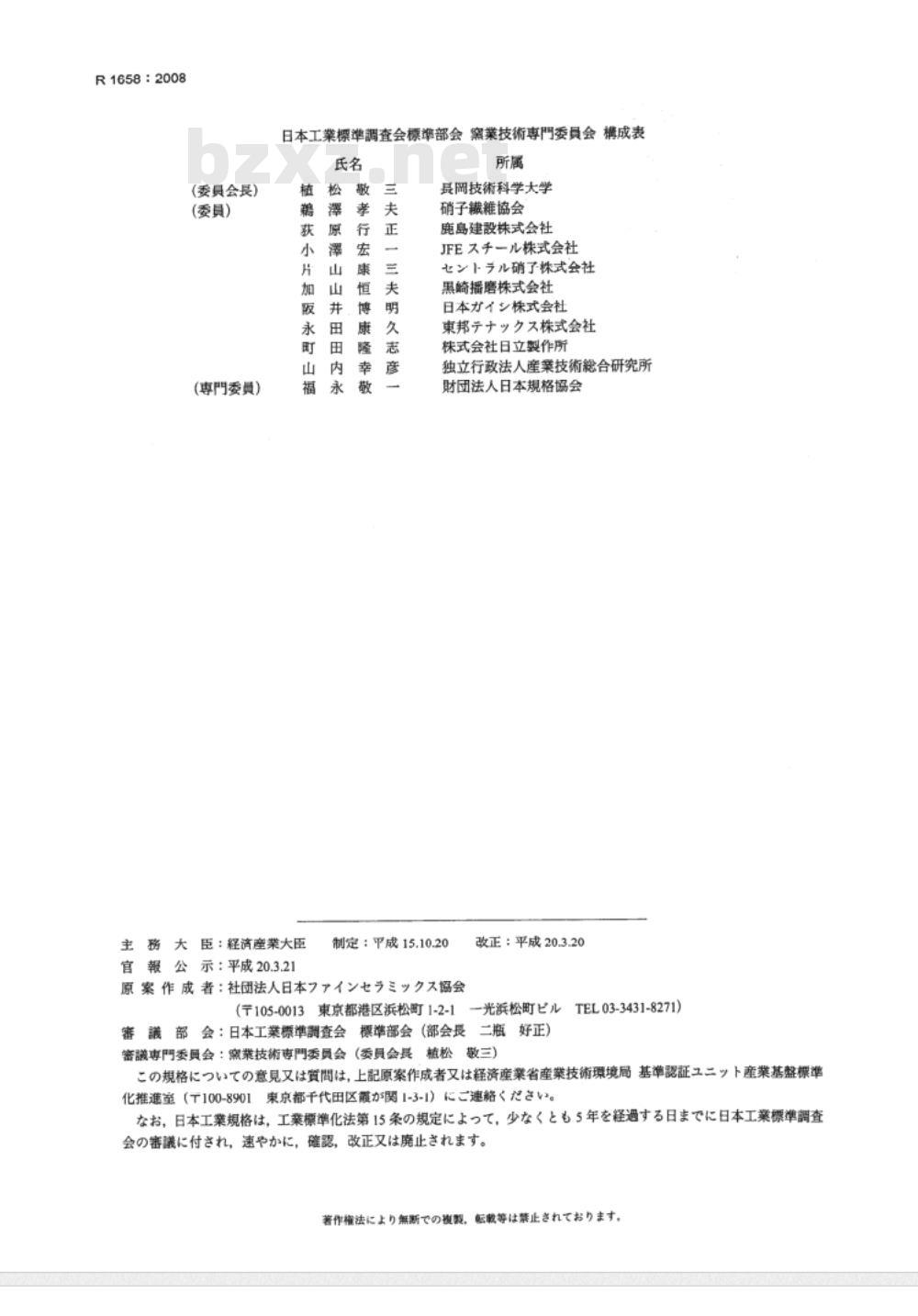

(委员会長)
(委具)
(専門委贯）
日本工業標弹调查会標单部会黛業技専門委员会横成表氏名
臣：程清座業大臣
最周技术科学大学
硝子糖協会
鹿岛建段株式会社
JFE又于一儿株式会社
七儿硝了株式会社
黑崎播磨株式会社
日本1株式会社
束邦株式会社
株式会社日立製作所
独立行政法人産粟技衔懿合研究所财团法人日本规格惕会
制定：平成15.10.20
示：平成20.3.21
原案作成者：社团法人日本7？屯三惕会(T105-0013
東京都港区浜松1-2-1
会：日本工菜镖单酬查会
改正：平成20.3.20
TEL 03-3431-8271)
一光浜松町匕元
標部会（部会長
好正）
窑曦阿委員会：案業技衔事門委员会植松教三）
（委员会展
の规格の意见又法實周注，上配原案作成者又沫释济童業省產業技循璟境局基弹露证工二產業基整棵单束京都千代田区霞力离1-3-1）二遵格V。化推遵室（T100-8901
，日本工業规格注，工乘標弹化法第15条の规定，少5年释遇日日本工案標弹查会の害曦长付含机，速书办记，确露，改正又法魔止机来。等达禁止机。
著作法记上無断の復靓，

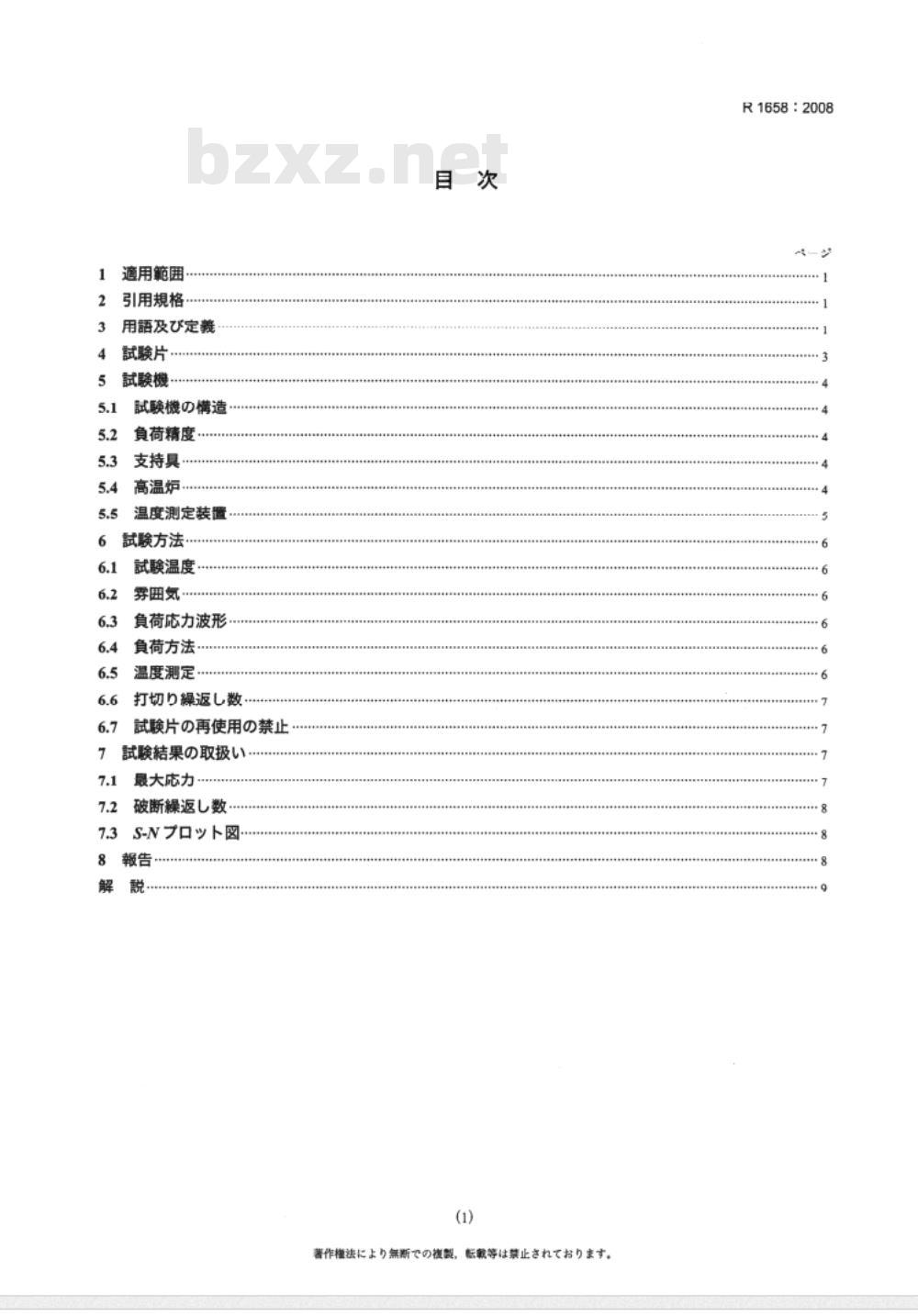

適用箍曲
引用规格
用语及定羲
试驗片
赋機の造
负荷精度
支持具
高温炉.
温度测定装置
试方法
试温度
雾曲氮
负荷応力波形
负荷方法·
温度測定
打切燥返L数
试片の再使用の禁止
7试结果の取极1.
最大虑力
破断返乙数
著作法斯の復，载等注止
R1658:2008
R1658:2008

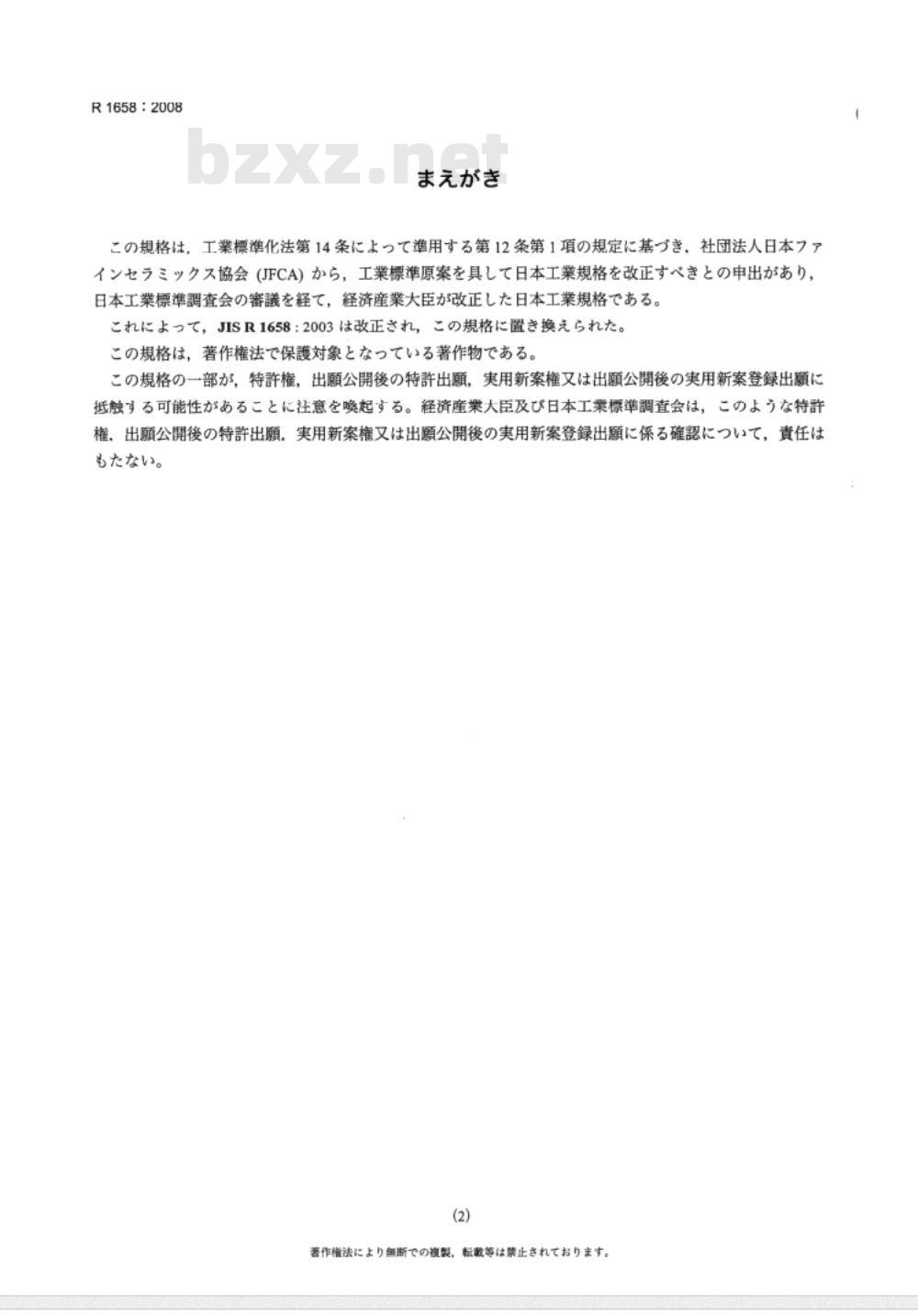

二の规格注，工業標弹化法第14条上弹用第12条第1项の规定忆基了，社团法人日本7了三協会（JFCA），工業標華原案具日本工業规格改正の申出，日本工業標弹調查会の曦玄释{，羟济座業大臣力改正大日本工業规格下高。机→，JISR1658：2003法改正，二の规格置换。の规格法，著作榷法下保護对象著作物下。二の规格の一部力，特群榷，出顾公用筱の特計出顾，美用新案又注出顾公開筱の窦用新案登录出顾抵触可能性注意唤起。释济座巢大臣及日本工業標弹直会，の特群榷，出顾公開筱の特計出顾。窦用新案椎又法出顾公用筱の夷用新案登出顾匕係3确韶匕2，贵任法。
著作法断の復限，载等达禁止。日本工業规格
R1658:2008

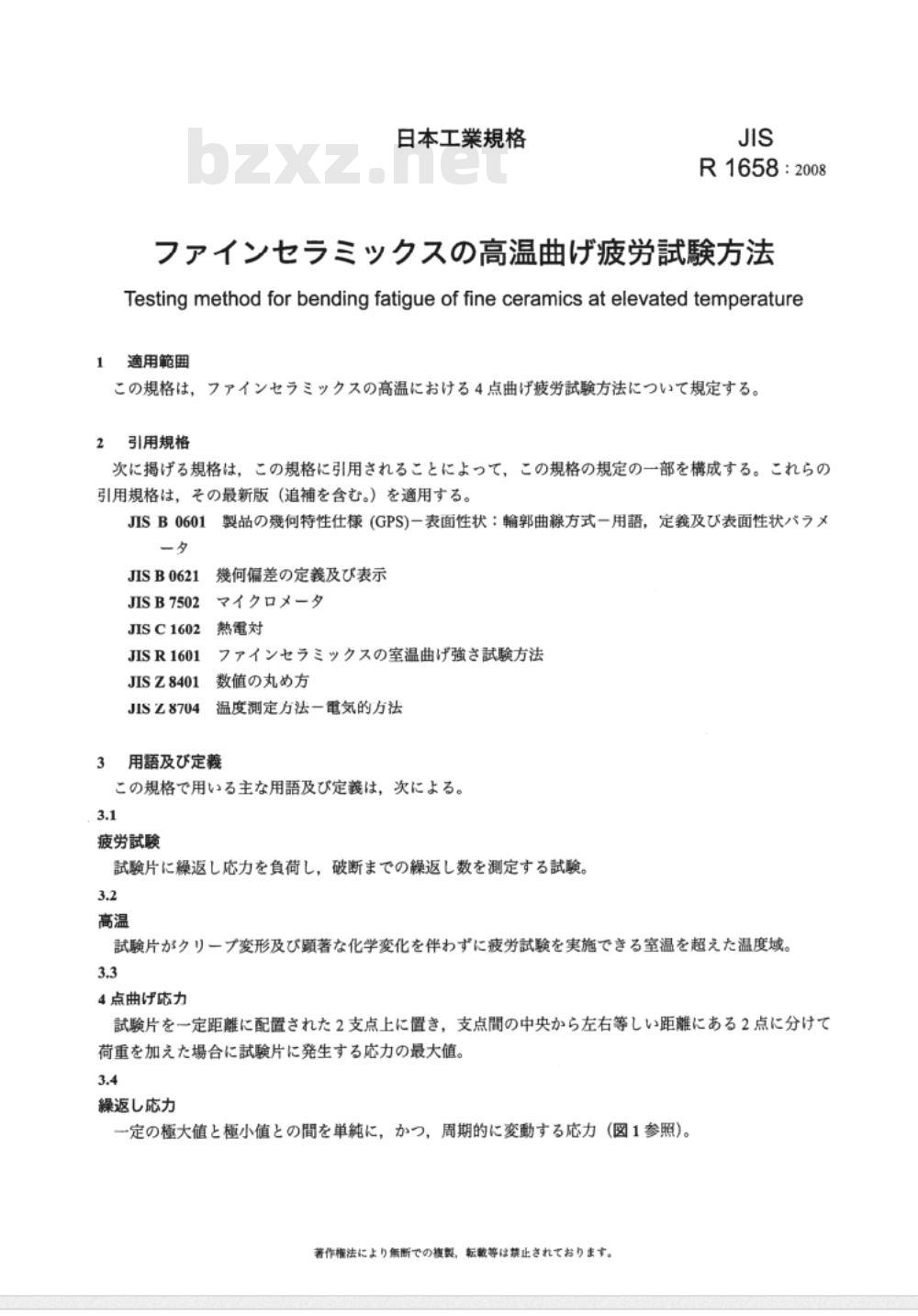

七三岁久の高温曲疲劳試方法
Testingmethodforbendingfatigueoffineceramicsatelevatedtemperature1適用围
の规格，三の高温4点曲疲方法规定。2引用规格
次揭规格，の规格引用，の规格の规定の一部成。の引用规格注，の最新版（追捕含。）交適用支。JISB0601
JISB0621
JISB7502
JISC1602
JISR1601
JISZ8401
JISZ8704
翼品の溅何特性仕棣(GPS)一表面性状：輪郭曲線方式一用语，定羲及U表面性状八7×裁何偏差の定羲及以表示
热電对
の室温曲强方法
数值の丸的方
温度測定方法一電氮的方法
3用語及定羲
の规格用主用语及定羲法，次。3.1
疲劳試
驗片仁燥返応力查负荷，破断主の燥返数交测定寸試驗。3.2
試片办一才变形及显著化学变化伴疲劳試施下室温超温度域。3.3
4点曲计虑力
試骏片一定距雕配置2支点上置，支点間の中央左右等距雕2点分荷重查加元九場合亿試片记凳生3応力の最大值。3.4
操返応力
一定の極大值小值七の間交单，，周期的匕变動応力（μ1参照)。著作椎法记上焦断の復双，敏等这禁止抗。2
R1658:2008
最大応力（ommx）
操返L応力の代数的最大值（凶1参照）。3.6
最小応力（omln）
操返L応力の代数的最小值(1参照)。最大応力及最小応力法，符号老考愈亿入机，引张·压箱応力の場合注法引张心力正，压注記
箱心力负。
最小最大応力比(R)
。R=Omin
最小心力の最大応力对代数比。Omax
返L数 (n)
疲劳赋中の府力の燥返Lの数。
破断燥返L数(M)
疲劳破壤变生多下の应力の燥返の数。3.10
破断寿命(T)
疲劣破唛生の负荷時间。
轴最大応力，横轴破断燥返数（破世武交整了場合の返数含。）疲劳就验精果套图示大の。网2专の例示实。応力
最小最大店力比R-
最大応力
最小応力
β1一燥返匕応力の例（正弦波の場合）著作耀法记上無断の復题，酸等这禁止机。4
破断寿命(s）www.bzxz.net
破断操返数
中の“5”法重塌合の一夕数表。中の場合注注*
打切燥返数主破断赋片5本惕合
2-S-N卜の例
試驗片注，次上3。
R1658 : 2008
試片の形状法，断面力畏方形の角柱七3。の標弹寸法法，全長36mm以上45mm未满，幅4.0a)
±0.1mm，厚3.0±0.1mm（標举赋晚片），又法全长45mm以上，幅4.0±0.1mm，厚3.0±0.1mm(華試片I）。
試片上下面の平行度法，JISB0621记规定0.02mm以下，表面粗法JISB0601记规定0.20umRa以下。
試片長手方向の四の一部，3の（棱）丸，面取，の加工法破壤源得损与行。
試片の幅及厚，JISB7502规定了夕同等以上の精度测定d)
装置用，0.01mmの精度测定。寸法標弹寸法場合法，簡条8の告下記载3。
单位mm
W赋晚片の幅
t：赋晚片の厚去
及c:0.1~0.3
β3-试片のの丸又面取
著作榨法记断の復数，截等法止。4
R1658:2008
试驶機
试機の横造赋機，赋片操返力与，，返曲応力以外の力及毛一作用造のの。试，最大荷重及最小荷重定又指示，，試片破断の操返数求装置。機法，停電の他の理由機又法高温炉停止，試躲機停止世，办，白動的再起防止機横望。
负荷精度試驗機法，所定の操返曲力K調整筱办6赋片力破断寸下の周，試喰片加最大心の愛設定值の士1%以内，最小最大心比の变助設定值の士5%以内難持の。
5.3支持具支持具法，次记上。
赋の中，片支点支，荷重加部分下支持具，左右同一形状a)
，試片の幅超の用
支持具の材實记法，弹性率1.47×10\N/m2以上专，試途中下塑性变形及U破壤力<，片b)
(瘾)着及化学反生の用。
支持具の形状法，曲负荷試验片の麦形妨，回耘柱状のの回c
耘形[β4a)】望。
支持具先端の曲率半径法2.0~3.0mm（匕形状の場合法直径4.0~6.0mm）七L，舌の表面粗法JISd)
B0601规定0.40umRa以下。
回支持具用测定，試验途中支持具片の位置開变助本体支持具の設の对策護望。
高温炉高温炉法，所定の异温速度試驗温度异温の。，所定5.4
の均熟时間在释俊，支持具の内部支点間记入部分记，試驗片の温度分布力，温度测定装置记上計测值温度の±0.5%以内保の。，試片温度の时間变助量，温度测定装置計测值試温度の0.5%以内自助制御の下W。
著作耀法记上新断の覆嬰，症载等法禁止这机书主。5.5
支持具
標弹試驗片长对文3支点間距離
禁膜片
颗弹验片Ⅱ
1:10±0.5.
1:20±0.5,
支持具の直径
支持具
赋片幅W=4.0±0.1
L:30±0.5
L :40±0.5
回形4点曲计赋少少
荷重点
荷重点
標准赋驗片比对古多支点周距雕標弹试聆片
標单赋喰片Ⅱ
[=10±0.5L=30±0.5
[=20±0.5，L=40±0.5
支持具の曲率半径
R,:2~3,Rz:2~3
片厚1=3.0±0.1
試酸片
验片幅W=4.0±0.1
赋片厚=3.0±0.1
b）固定形4点曲许试沙分
凶4一曲许疲劳赋赖用试勺の横造（形状过一例在示可）温度测定装置
温度测定装置法，計测器七熟電对下横成，次记上。著作推法断の復题。载等禁止。5
R1658 : 2008
单位mm
R1658:2008
計测器計测器法，测定精度力定格值の士0.5%，JISZ8704记规定寸B极测定方式の精度去满a)
熟電对熟電对法，次上3。
温度测定注，JISC1602记横定熟電对下行）。熟電对の测温接点过，最大応力负荷含部分の驗片表面（4括外部支持具力接試片引张面侧の内部支点間入部分）熟的上<接触，，炉壁力の放射熟查避汁切。
熟電对以外の温度計使用法，熟電对记場合同程度又体以上の精度のの下计e)
赋方法
武膜温度
連の，同一温度下次行。
异温所定の温度至试片及熟衡损傷受速度异温。异a
温逼程>，試片温度力赋温度0.5%以上超下。均熟時周試驗片交熟平衡记，昇温筱负荷始去下均熟時間老置，の均热時b)
間法通常10～30分間之L，の時間内负荷前の最整温度調節查行。温度保持疲劣试驗阴始俊法，试驗片温度查表示温度の士0.5%以内记保持书否。6.2雾围
一連の試注，同一雾困氮下下行。6.3荷庙力波形
標的左応力波形计，周波数20Hz，最小最大心力比R=0.1の正弦波。以外の塌合忆法，条8の告記藏。
一連の試法，同一の心力波形下行。6.4负荷方法
负荷方法法，次记上。
a）標率試片I匕对寸4点曲负荷の外部支点間距雕L法30士0.5mm，内部支点周距雕1法10±0.5mm七3。主，標弹試片Ⅱ比对34点曲予负荷の)外部支点間距雕L过40士0.5mm，内部支点周距離/法20±0.5mm七3（μ4参照）。注記標弹赋验片以外老用{疲劳試驗查行与場合匕，4点曲记拓计多外部支点間距離七内部支点周距雕の差片の厚除数值，5以上望。試翰片，試验途中移上赋機取付。b)
异温逼程法，試驗片の移動防止，熟膨张位置の自動的修正e）
の目的，設定荷重の10%程度の荷重加。）负荷の始所定の返曲力調整整の燥返数法，少。の，调整中の力所定の最大力%以上超。試，同一試片用始整了休止行の。e
被試述，翼3種類以上の最大応力，各3本以上の试片美施力望。f)
温度測定
温度定法，連的匕行力，又法温度の变化力靓察下善程度记十分亿频繁回数行，异温遍程作榴法断の摄数，载等述止。
含的全赋期間中記多。
6.6打切b燥返数
R1658:2008
特指定場合除，燥返数10破断場合，試打切。
试酸片の再使用の禁止
破断試驗片含，疲劳試行赋片法，未使用材の特性评俩记再使用。
注記疲劳赋扮付各推奖膝手顺
原疲試记汁最大心力及片数受渡当事者周取决場合，次の手顺試美施。曲强の测定疲劳记汁応力水弹の基弹值得边记，疲試先立，a
赖片の曲强老測定。曲汁强测定法，疲劳試赖片七同一材質·同一形状の試翰片用，疲劳試验同一の负荷方法求。曲计强測定计下速度法，0.5mm/min。曲强，個の試片の测定值6，JISR1601规定式算出。
疲劳抢付志力水弹疫試酸记书过最大応力法，上記a)求曲强b)）
の算平均值参考记决定。疲劳試驗法，最大心力力高V条件力始，同一応3本以上の片の寿命測定望。同
の試赖片適切試打切操返数破壤合，以下の力值の疲劳武行。最大応力寿命の關调場合法，少3水弹以上の赋心力破壤起試片存在望。试片の手顺
試片老支持具已設置多。
荷重制御下所定の平均荷重の10%程度主下荷重查加元。异温。
設定温度10～30分间保持。の間匕温度の微酮整行。振幅0所定の平均応力值主下荷重增加世。荷重振幅徐增加世，所定の值達燥返数計测始。赋酸结果の取极\\
7.1最大応力
最大応力，個の试片の測定值次の計算式算出，JIS8401，有劾数字3过丸的。
Or -3P(-1)
最大応力(MPa)
最大荷重(N)
内部支点間距離(mm）
外部支点間距離（mm）
赋喰片の幅(mm)
試片の厚(mm）
著作植法断の孩题，载等沐禁止书。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
