【地方标准】 农业机械试验鉴定技术评价规范编写规则

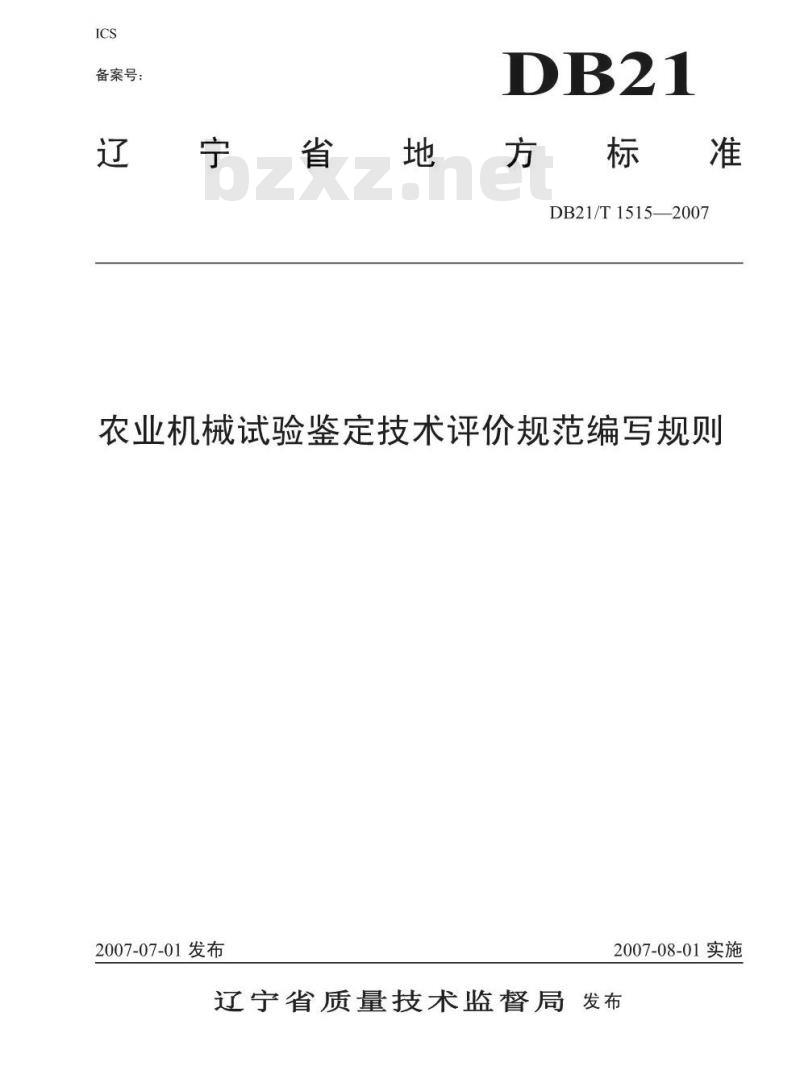

备案号：
辽宁省地
方标准
DB21/T1515-—2007
农业机械试验鉴定技术评价规范编写规则2007-07-01发布
2007-08-01实施
辽宁省质量技术监督局发布

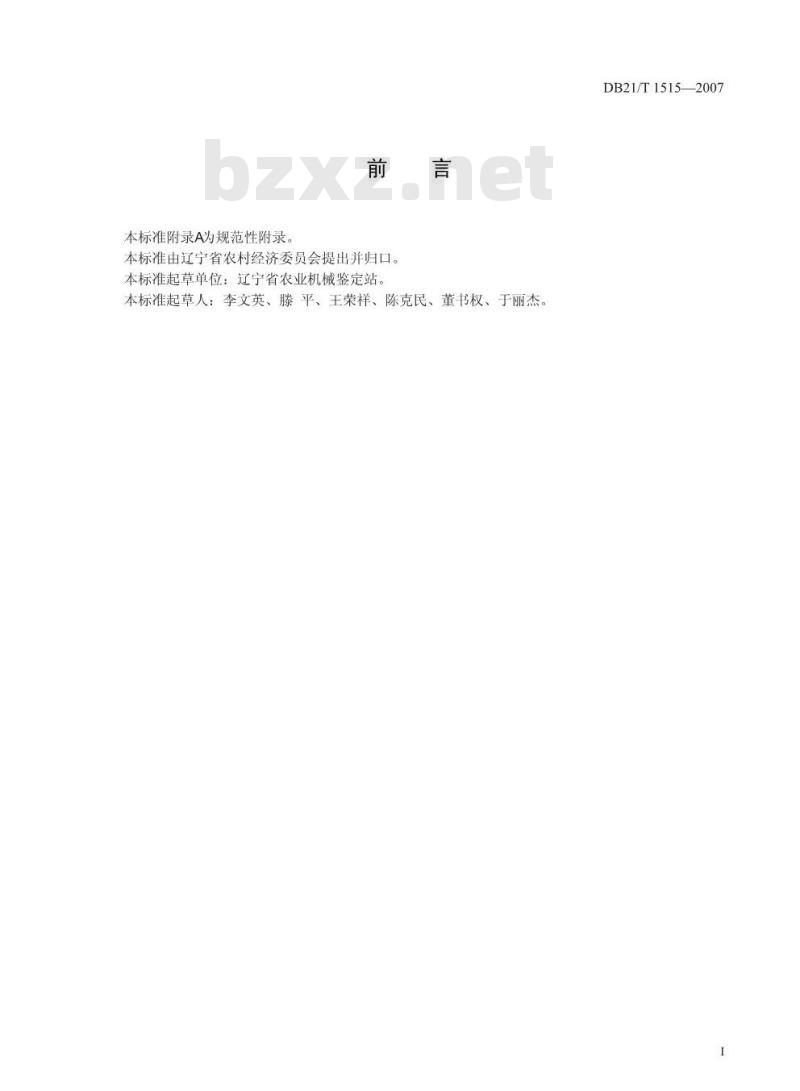

本标准附录A为规范性附录。
本标准由辽宁省农村经济委员会提出并归口。本标准起草单位：辽宁省农业机械鉴定站。本标准起草人：李文英、滕平、王荣祥、陈克民、董书权、于丽杰。DB21/T1515—-2007

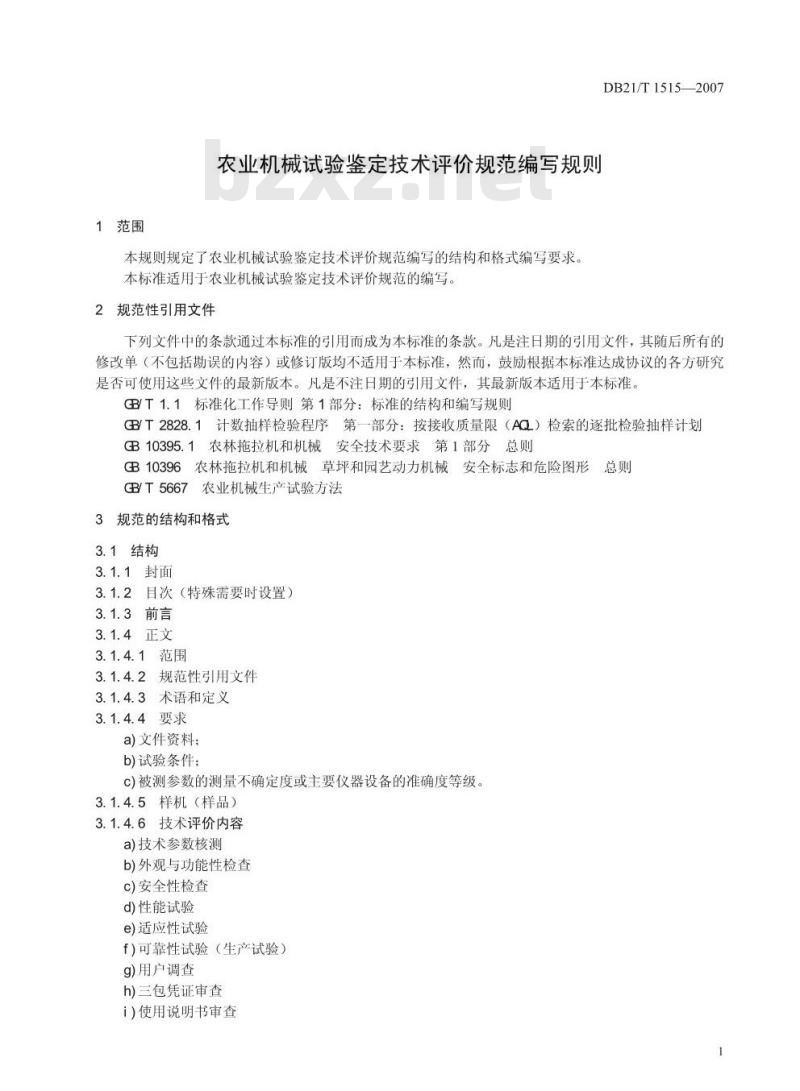

1范围
农业机械试验鉴定技术评价规范编写规则本规则规定了农业机械试验鉴定技术评价规范编写的结构和格式编写要求，本标准适用于农业机械试验鉴定技术评价规范的编写。2规范性引用文件
DB21/T1515—2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准BT1.1标准化工作导则第1部分：标准的结构和编写规则B/T2828.1计数抽样检验程序第一部分：按接收质量限（AQ）检索的逐批检验抽样计划B10395.1农林拖拉机和机械安全技术要求第1部分总则B10396农林拖拉机和机械草坪和园艺动力机械安全标志和危险图形总则B/T5667农业机械生产试验方法
3规范的结构和格式
3.1结构
3.1.1封面
3.1.2目次（特殊需要时设置）
3.1.3前言
3.1.4正文
3.1.4.1范围
3.1.4.2规范性引用文件
3.1.4.3术语和定义
3.1.4.4要求
a)文件资料；
b)试验条件：
c)被测参数的测量不确定度或主要仪器设备的准确度等级。3.1.4.5样机（样品）
3.1.4.6技术评价内容
a)技术参数核测
b)外观与功能性检查
c)安全性检查
d)性能试验
e)适应性试验
f)可靠性试验（生产试验）
g)用户调查
h)三包凭证审查
i)使用说明书审查
DB21/T1515—2007
ji)生产条件审查
k)关键零部件检查
3.1.4.7合格判定
3.1.4.8附录
3.2编写格式
规范用A4纸、竖装，具体要求按GB/T1.1规定执行。4编写要求
4.1总则
规范的编写应简单明确，内容完整。所包含的图、表、公式，引用标准、引用条文、引用图表以及数值的表述、量值单位和符号等均应符合B/T1.1的规定。4.2封面
封面内容和格式应符合GB/T1.1的规定。4.3目次
确有必要设置目次时，应按内容顺序列出规范的章、条、完整的标题及对应的页码。4.4前言
前言应包含特定和基本两部分内容，按下列表述的顺序逐款编排。特定部分：写明本规范代替或废除的全部或部分其他文件：说明与规范前一版本相比的重大技术变化；如果规范包含附录，应说明每个附录的性质（规范性与资料性附录）。基本部分：规范提出单位：归口单位：起草或修订单位；主要起草人。4.5正文
4.5.1范围
范围中列出本规范适用的产品范围和条件要求。示例：
本规范规定了××××试验鉴定技术评价的内容、方法和合格判定：本规范适用于××××的试验鉴定技术评价。4.5.2规范性引用文件
规范所引用的文件应为国家标准、行业标准、同级别相关规范或其他规定，排列顺序为国标、行标、规范、其他规定，按编号由小到大排列。示例：
下列文件中的条款，通过本规范的引用而构成为本规范的条款。凡是注日期的引用文件，其随后所有的修改草案（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。BT××××-××××××××××××JBTXXXX-XXXXXXXXXXXX
MT××X×-×X××X×××X×××4.5.3术语和定义
对不进行定义其含义会引起误解或对技术内容的理解产生困惑、歧义时，才有必要将这些术语列出并进行定义。术语采用中英文对照形式。示例：下列术语和定义适用于本规范。X×××（术语中文）×（术语英文）（必要时）××××（定义）。
4.5.4要求
4.5.4.1文件资料
在试验鉴定技术评价规范中，至少应要求拟评价的产品具备但不限于下列文件2
DB21/T15152007
a）产品合法生产的证明性文件，如产品鉴定证书、科研鉴定证书等。对国家法律、法规有特殊规定的产品（如实行强制性认证管理的产品），还应提供其符合国家法律、法规相关要求的证明材料：
b)经备案的产品企业标准或制造验收技术条件（可提供复印件，但应加盖法人单位公章）：c)产品使用说明书：
d)产品注册商标批文复印件（如有注册商标）：e)必要的产品图样（具体规范中应明示产品图样类别和数量要求）。4.5.4.2试验条件
在试验鉴定技术评价规范中，应明确要求满足相关标准规定和试验要求的条件（如环境温度、湿度、风速、作物条件、植被和场地条件等）。对样机技术状态的要求，是否充许对样机进行调整等也在此规定。
4.5.4.3被测参数的测量不确定度或主要仪器设备的准确度等级在试验鉴定技术评价规范中，应列表规定被测参数的测量不确定度或主要仪器设备的准确度等级要求。推荐规定被测参数的测量不确定度要求，其内容至少包括：被测参数的名称、测量范围和测量不确定度要求：若确需规定测试用主要仪器设备时，其内容至少包括：仪器设备的种类名称、测量范围（量程）、测量准确度（准确度等级）。除特殊要求外，所用仪器设备准确度等级不得低于相关引用标准的要求且不宣规定仪器设备的具体型号和规格。4.5.5样机（样品）
4.5.5.1试验鉴定技术规范中规定的内容在试验鉴定技术评价规范中，应规定样机（样品）来源、抽样方法、抽样地点和抽样数量，说明样机（样品）用途和试验后的处置方式。4.5.5.2抽样方法
推荐采用随机抽样方法取得样机（样品），抽样基数一般不少于×台（大型机具不少于×台），市场或使用现场抽样可不受抽样基数的限制。当采用CB/T2828.1抽样方案时，需详细说明抽样方案的相关内容。对样机的送达方式也应在此明确。4.5.5.3参考文本
样本（样品）由申请方或制造商无偿提供且应是近半年内生产的合格产品，由鉴定单位（或委托相关部门）在申请方或制造商明示的合格产品存放处、生产线上随机抽取，抽样基数不少于××台（市场或使用现场抽样不受此限）抽样数量为×台，其中×台用于××试验，×台备用。样机（样品）由申请方或制造商在规定时间前送达指定地点，试验完成且申请方对鉴定结果无异议后，样机由提供者自行处理。4.5.6技术评价内容
在试验鉴定技术评价规范中，至少应要求对产品的技术评价包括但不限于下列内容4.5.6.1技术参数核测
为了掌握产品的技术结构特征，分辨型号和核实样机（样品）与技术文件所提供的技术参数的符合性，应规定样机（样品）需核测的技术参数项目，具体内容不应少于产品铭牌给出的条目。该条款一般情况下用于描述样品特征，不作为判定内容，当法律法规有要求或确需对相关内容进行考核时，可列入判定内容，但要明确合格判定方法。例如：外形尺寸、样机质量（重量）等，应明确合格判定的偏差范围。
4.5.6.2外观质量与功能性检查
4.5.6.2.1规定样机外观质量（包括涂漆、结构外缘修整等要求）及装配质量的检查内容、检查方法和判定原则。
4.5.6.2.2规定功能性检查项目和方法。判定机具操纵、调整、保养和更换零部件的难易程度以及操纵装置完成规定功能的正确性，针对不同的机具写明需检查的部位、检查方法和判定原则。功能性检查内容结合具体机具可以从如下方面考虑：3
DB21/T1515—2007
a）各操纵装置的操作是否灵活、有效、方便；各调整量的指示与机具实际调整值的偏差及调整的难易程度；b)
保养点设置是否便于操作，保养点数是否合理；d）各种物料（如油料、种子、肥料等）加装的难易程度：e）换装易损件的难易程度；
f）机具清理的难易程度（有要求时）：9）行走式机具的舒适性及视野：h）本产品特有的功能性检查。
4.5.6.3安全性检查
4.5.6.3.1规定相应产品安全性检查的部位、检查方法，判定原则等。按GB10395.1和B10396系列强制性国家标准及其它有关安全标准进行安全性检查时，除非标准中有明确规定，均应明示相应产品安全检查的具体部位、检查方法、判定原则等，不能简单写出引用标准，避免检查中的随意性和不确定性。
4.5.6.3.2安全性检查内容包括安全防护和安全使用信息两部分，安全防护主要针对外露运转件、高温部件等防护装置的检查及安全警示标志、过载保护、意外保护、漏电保护、灯光等安全运行要求的检查。安全使用信息的主要检查内容为：机具铭牌、安全操作装置的提示及其它必要的安全提示、要求等。可以引用通过安全认证且证书有效期内的产品检验结果，但应探讨对作业安全生产有影响的补充检查内容。
4.5.6.4性能试验
规定性能试验测定的项目、内容、试验条件、试验方法和判定原则。项目、内容确定的基本原则是足以评价该产品满足制造商明示的功能要求且符合国家、行业标准或其它相关规范的规定。项目内容至少应包括额定能力、作业质量、动力性能、配套性能等方面的要求。4.5.6.5适应性评价
4.5.6.5.1规定产品适应性试验项目、试验方法、判定原则并通过适应性试验结果评价产品的适用性、除功能单一不受使用地域、作物条件和环境条件限制的产品可以不进行适应性试验外，其他产品均须进行适应性试验。
4.5.6.5.2各相关方要努力探讨适应性试验的实现方式，推荐采用统计分析方法评价机具的适用性。适应性试验的项自设定优先考虑产品对作业地域、作物环境（不同作物、不同品种、不同产量）、土壤条件、使用强度、耕作制度、农艺要求等内容的适应性。必要时也可采用不适应排除法进行适用性评价。4.5.6.6可靠性试验（生产试验）根据产品使用的实际情况，可选择下列方法之一进行可靠性评价：a)可以按B/T5667-1985的规定，做不少于3个班次的生产查定并结合用户调查结果进行b)可以按相应产品的试验方法规定的方法进行：c)如果产品已进行过可靠性试验的，结论可以采纳。4.5.6.7用户调查
基本调查方法采用表格的形式现场进行3~5个用户的调查。用户调查表（见表1)。各相关方要努力探讨结合具体产品来补充调整调查内容，完善评价方法。凡采用非标准方法时，规范中需规定调查的方式范围、数量、故障现象分类、统计分析方法、判定原则等。4
被调查单位
机器生产单位
机器操作者
购置日期
保养、调整
工厂技术服务
劳动强度
安全防护标志
适用性
经济性
产品主要
优缺点
评价和建议
调查人
启用日期
总作业时间 (h)
一般、
易、一般、
一般、差
一般、小
传动部分有无防护装置
电器设备及传动设备
有无醒目的安全警告标志
加工量(t)
工作时间(h)
故障形态
好、一般、差
好、一般、差
3三包凭证审查
用户调查表
机器型号名称
出厂日期
或出厂编号
文化程度
总工作量
更换零件
零件供应
机器噪声
配套性
损坏情况
故障原因
可靠性
安全性
总耗能量
方便、
充足、
合理、
DB21/T1515-2007
总维修费元）bzxz.net
一般、
一般、
一般、
原因分析
排除方法
费用(元)
好、一般、差
好、一般、差
三包凭证审查采用表格形式对企业提供的凭证进行审查（见表2)。如确有必要重新制定时，规范中应明确规定三包凭证审查的内容和判定原则并不得与相关法规相矛盾。审查内容应至少包括：产品名称、配套动力（如没有，则该项可舍去）、生产企业、修理者、整机“三包”有效期（月）、主要部件“三包”有效期（月），主要部件清单、修理记录表（包括送货时间、交货时间、送修故障、修理情况、换退货证明等项目）、不实行三包的情况说明（使用维护保养不当、违规自行改装拆卸调整、无有效发票、未保持损坏原状、无证驾驶操作（如不实行牌证管理，则该项可舍去）、因不可抗力造成的故障）。凡采用非标准方法时，规范中需规定具体的审查内容、方法和判定原则。5
DB21/T1515—2007
品型号及名称：
制造单位：
审查项目
使用说明书应通俗易懂，能适
应具有一般文化基础的用户
技术规格
安全使用要求、注意事
正确使用操作的指导
性说明
正确调整的方法及
调整量数据
维护与保养的说明
故障分析及排除方法
表2使用说明书审查记录表
审查时间：
审查地点：
审查结果
注：检查表格中的内容是否缺项，说明是否正确明白4.5.6.9
使用说明书审查
单项结论
使用说明书审查采用表格形式对企业提供的凭证进行审查（见表3）。如确需重新制定时，规范中应明确规定审查内容和判定原则。审查内容至少应包括：技术规格、安全注意事项、操作说明、维护保养说明、调整方法及调整量、易损件清单、印刷质量等。说明书的审查应注意在保证内容全面正确的基础上通俗易懂，便于农民使用者掌握。凡采用非标准方法时，规范中需规定具体的审查内容、方法和判定原则。
产品型号及名称：
制造单位：
※配套内燃机
生产企业
修理者
整机三包
有效期(月)
主要部件三包有效
期(月)
主要部件清单
表3三包凭证审查记录表
审查时间：
审查地点：
审查项目与结果
修理记录（包括送货时间、交货时间、送修故障、修理情况换退货证明等项目）
使用、维护、保养不当
不实行
三包的
情况说
违规自行改装、拆卸、调整
无三包凭证和有效发货票
规格型号与发货票不符
未保持损坏原状
无证驾驶、操作
因不可抗力造成的故障
注1：※项目有配套内燃机时查此项；注2：内容完整打“》”，缺项打“×”：注3：表中5、6两栏填数字。
4.5.6.10企业生产条件审查
产品编号
生产单位
邮政编码
邮政编码
DB21/T1515-2007
单项结论
企业生产条件审查采用表格形式现场对企业生产条件进行审查，审查记录见表4。各相关方要努力探讨结合具体产品来补充调整调查内容，完善评价方法。凡采用非标准方法时，规范中需规定具体的审查内容、方法和判定原则。通过产品质量认证且证书有效期内的产品，可免做此项。4.5.6.11关键零部件合格率检查根据产品的具体结构和性能，规定被检零部件的种类、数量、检测项目、检测方法和判定原则。般选择2～3种关键零部件，每种关键零部件选取2～3只。通过产品质量认证且证书有效期内的产品，可免做此项。
DB21/T1515—2007
产品型号及名称：
制造单位：
表4生产企业生产条件审查记录表审查时间：
审查地点：
审查项目与要求
企业应有质量管理机构及管理制度，应有厂领导分管产品质量，明质
4.6合格判定
确规定各岗位人员的质量责任
应有保证产品质量和进行正常生产的技术人员，主要工序有熟练操作工人
应具备指导生产的必要的技术文件：如产品标准等
能够按标准组织生产，出厂产品应经出厂检验，并有出厂检验合格证企业应具备生产合格产品所必须的加工设备和设施。
具备必要的常规量具、检具
具备产品出厂检验能力
4.6.1单项合格判定
审查结果
单项结论
4.6.1.1对需纳入判定范围的上述技术评价内容列表，并明确给出合格判定指标，如表述确实困难宜采用“注”的方式给出，可以简写，但不能引用条款或标准号。推荐单项合格判定标准的列表格式见附录A表A 1。
4.6.1.2鉴定内容统一按A、B、C或A、B、C、D两种方式进行分类，涉及安全、环境保护等有关强制性国家（或行业）标准规定以及关键性能指标、三包凭证审查、企业生产条件审查等项目，应列入A类指标，重要性能指标、适用性、使用说明书审查、使用情况调查（用户调查）等应列入B类。较重要项目列入C类。其他项目列入D类。判定基准的确定应充分考虑技术先进性，一般应优于相关国家或行业标准的规定
