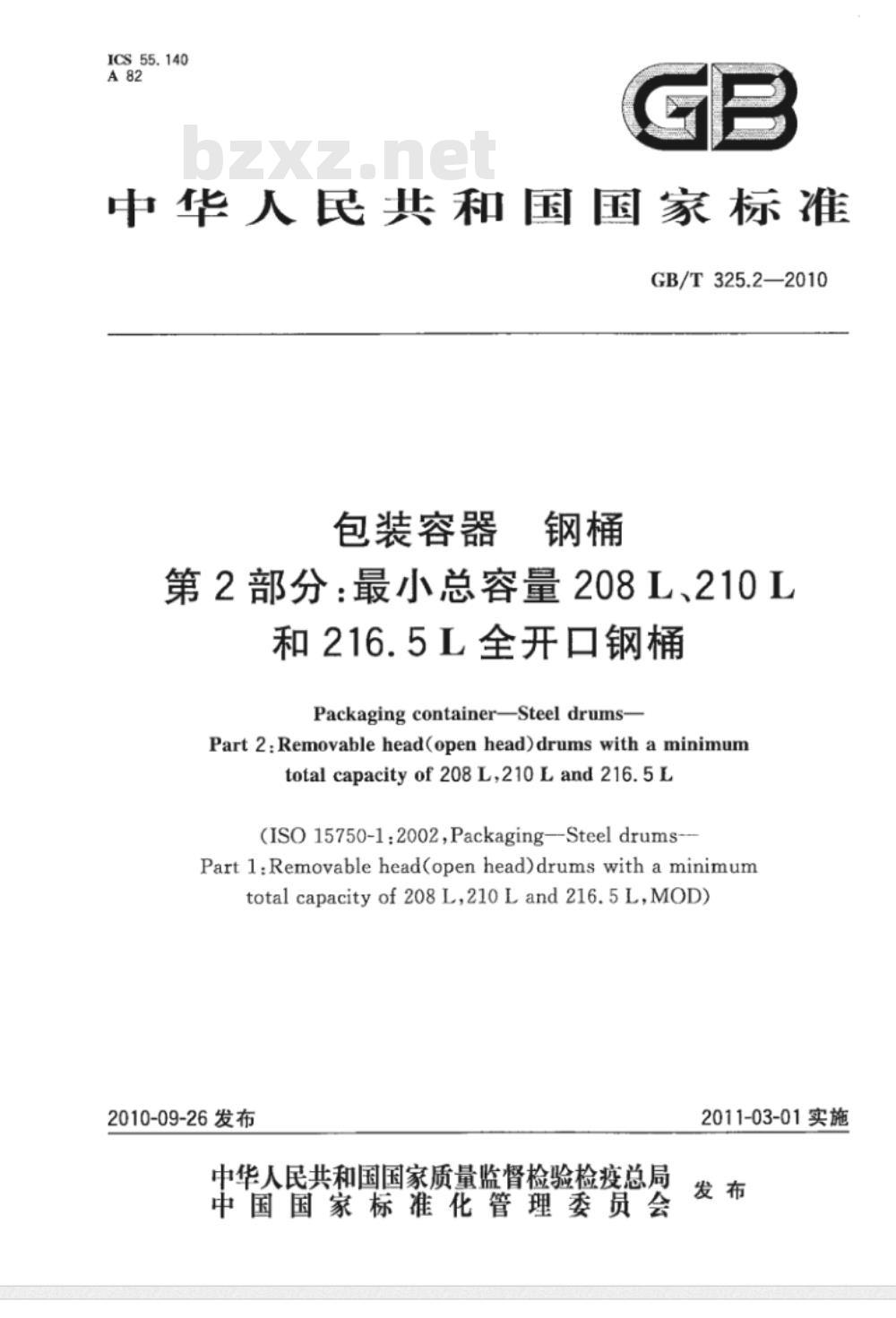

【国家标准】 包装容器钢桶最小总容量208L、210L和216.5L全开口钢桶

ICS55.140
中华人民共和国国家标准
GB/T325.2—2010
包装容器
第2部分：最小总容量208L、210L和216.5L全开口钢桶
PackagingcontainerSteeldrums-Part2:Removablehead(openhead)drumswithaminimumtotal capacity of 208L,210Land 216.5L(ISO15750-1:2002,Packaging—SteeldrumsPart1:Removablehead(openhead)drums withaminimumtotalcapacityof208L,210Land216.5L,MOD)2010-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-03-01实施

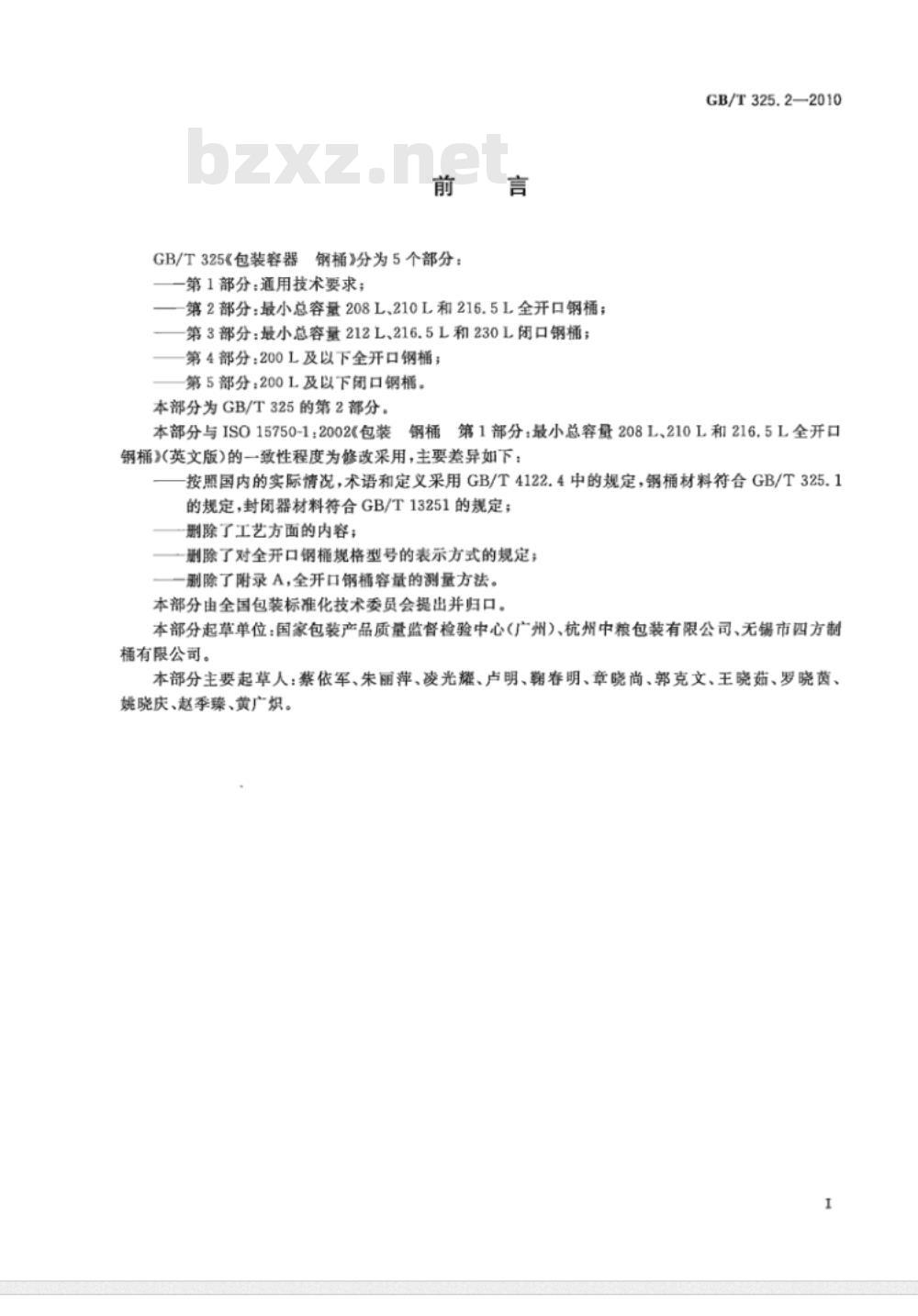

GB/T325《包装容器钢桶》分为5个部分：第1部分：通用技术要求；
第2部分：最小总容量208L、210L和216.5L全开口钢桶；第3部分：最小总容量212L、216.5L和230L闭口钢桶；第4部分：200L及以下全开口钢桶；第5部分：200L及以下闭口锅桶。本部分为GB/T325的第2部分，
本部分与IS015750-1：2002《包装GB/T325.2—2010
第1部分：最小总容量208L、210L和216.5L全开口钢桶》(英文版)的一致性程度为修改采用，主要差异如下：按照国内的实际情况，术语和定义采用GB/T4122.4中的规定，锅桶材料符合GB/T325.1的规定，封闭器材料符合GB/T13251的规定；删除了工艺方面的内容；
一删除了对全开口锅桶规格型号的表示方式的规定；一剧除了附录A，全开口钢桶容量的测量方法。本部分由全国包装标准化技术委员会提出并归口。本部分起草单位：国家包装产品质量监督检验中心（广州）、杭州中粮包装有限公司、无锡市四方制桶有限公司。
本部分主要起草人：蔡依军、朱丽萍、凌光耀、卢明、翰春明、章晓尚、郭克文、王晓茹、罗晓茵、姚晓庆、赵季臻、黄广炽。

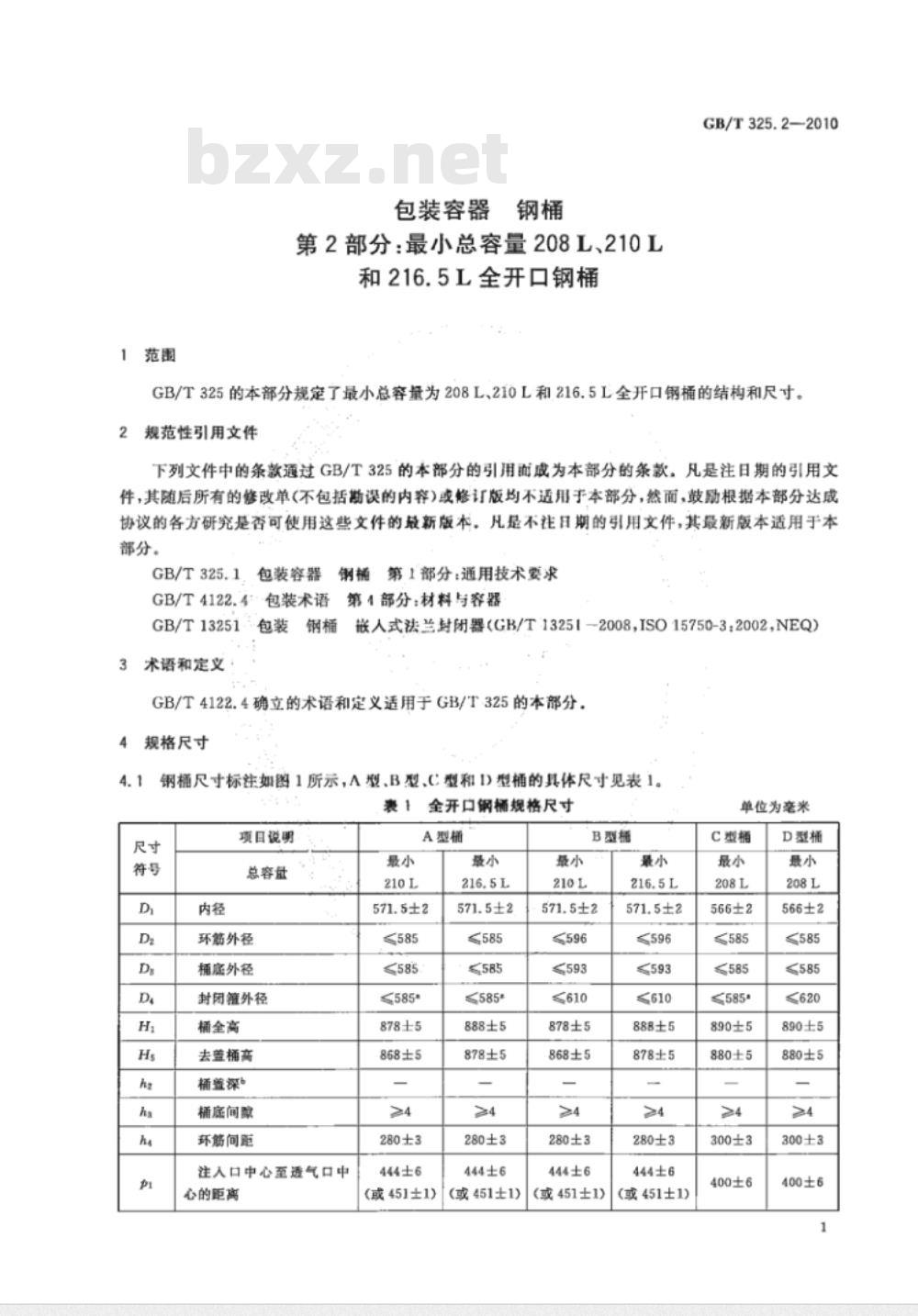

包装容器
第2部分：最小总容量208L、210L和216.5L全开口钢桶
GB/T325.22010
GB/T325的本部分规定了最小总容量为208L、210L和216.5L全开口钢桶的结构和尺寸。2
规范性引用文件
下列文件中的条款通过GB/T325的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T325.1.1
包装容器钢桶
第1部分：通用技术要求
GB/T4122.4包装术语第4部分：材料与容器GB/T13251包装
3术语和定义：
嵌人式法兰封闭器（GB/T13251-2008，ISO15750-3：2002，NEQ）GB/T4122.4确立的术语和定义适用于GB/T-325的本部分，4
规格尺寸
钢桶尺寸标注如图1所示，A型、B型、C型和I)型桶的具体尺寸见表1。表1
项目说明
总容量
环筋外径
桶底外径
封闭肇外径
桶全高
去盖桶高
桶盖深
桶底间
环筋间距
注入口中心至透气口中
心的距离
全开口钢桶规格尺寸
A型桶
≤585
≤585
≤585*
878±5
868±5
280±3
444±6
(或451±1)
≤585
≤585
≤585*
888±5
878±5
280±3
444±6
(或451±1)
B型桶
≤596
≤593
878±5
868±5
280±3
444±6
(或451±1)
≤596
≤610
888±5
878±5
280±3
444±6
(或451±1)
单位为毫米
C型桶
566±2
≤585
≤585
≤585
890±5
880±5
300±3
400±6
D型桶
566±2此内容来自标准下载网
≤585
≤585
≤620
890±5
880±5
300±3
400±6
GB/T325.2—2010
项目说明
总容量
注人口G2（50mm）中心
至桶外壁的距离，离桶顶约
50mm处测量

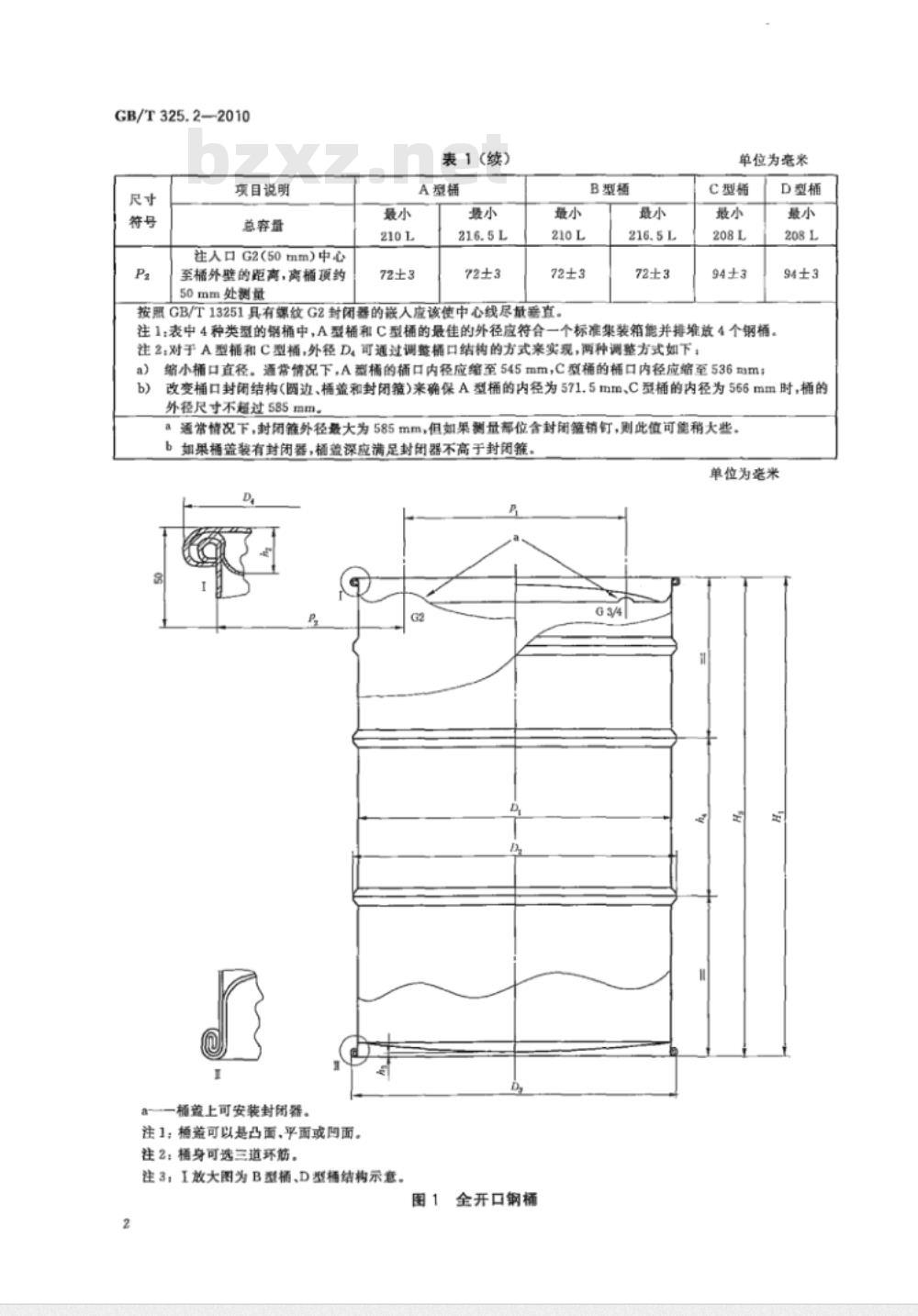

表1(续)
A型桶
按照GB/T13251具有螺纹G2封闭器的嵌人虚该使中心线尽量直。B型桶
单位为毫米
C型橘
注1：表中4种类型的钢桶中，A型桶和C型桶的最佳的外径应符合一个标准集装箱能并排堆放4个钢桶。注2，对于A型插和C型桶，外径D。可通过调整桶口结构的方式来实现，两种调整方式如下a)
缩小桶口直径。通常情况下，A费桶的桶口内径应缩至545mm，C型桶的桶口内径应缩至536nm；D型桶
改变桶口封闭结构(圆边、桶盖和封闭箍)来确保A型桶的内径为571.5mm、C型桶的内径为566mm时，桶的b)
外径尺寸不超过585mm。
a通常情况下，封闭链外径最大为585mm，但如巢测量部位含封闭箍销钉，则此值可能稍大些。b如果桶盖装有封闭器，桶盖深应满足封闭器不高于封闭箍单位为毫米
一桶蓝上可安装封闭器。
注1；桶盖可以是凸面、平面或国面。注2：桶身可选三道环筋。
注3；I放大图为B型桶、D型桶结构示意，图1全开口钢桶

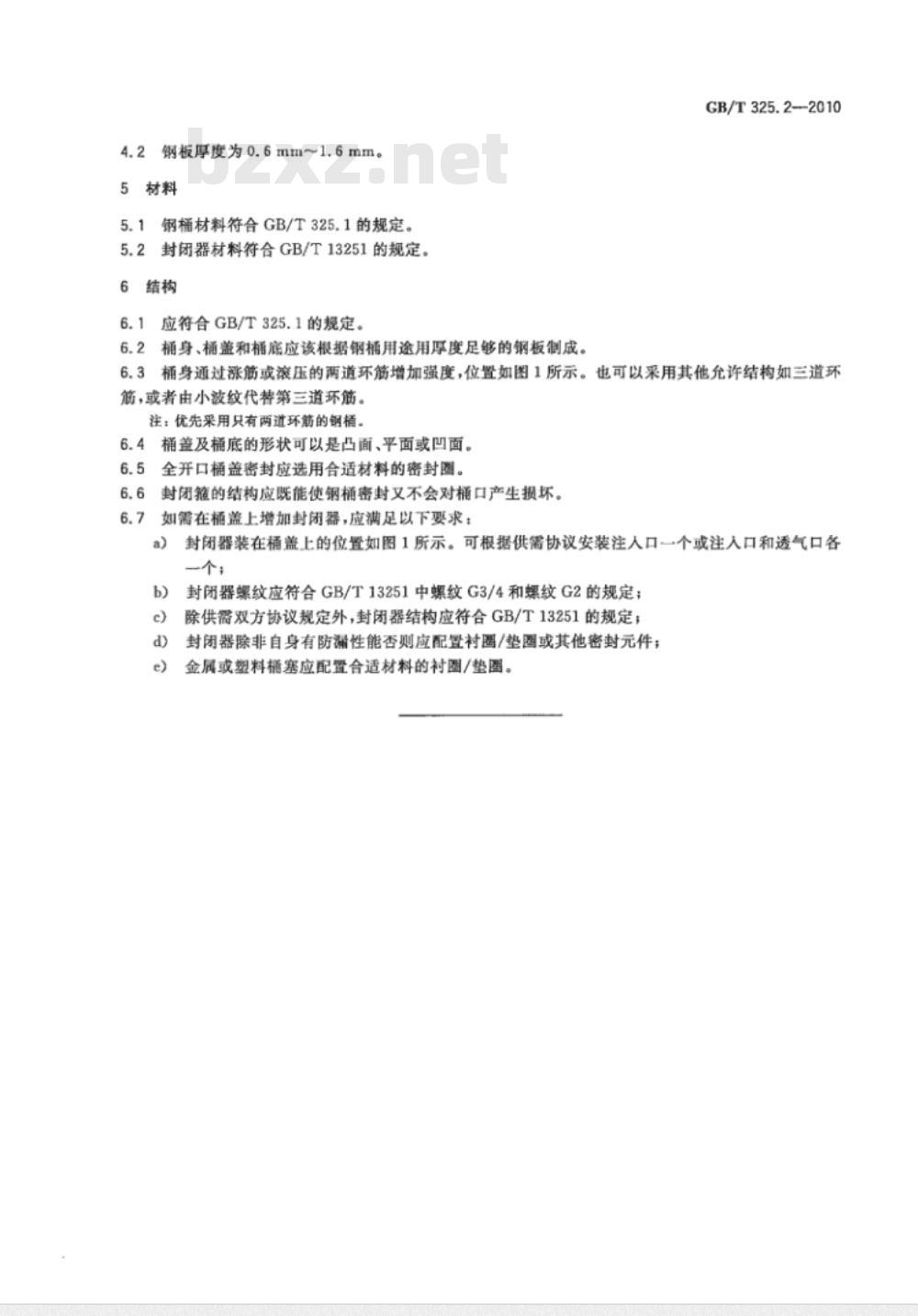

钢板厚度为0.6mm~1.6mm。
钢桶材料符合GB/T325.1的规定。封闭器材料符合GB/T13251的规定。5.2
应符合GB/T325.1的规定。
桶身、桶盖和桶底应该根据钢桶用途用厚度足够的钢板制成。GB/T 325.22010
桶身通过涨筋或滚压的两道环筋增加强度，位置如图1所示。也可以采用其他允许结构如三道环筋，或者由小波纹代替第三道环筋。注：优先采用只有两道环筋的钢桶。6.4
桶盖及桶底的形状可以是凸面、平面或凹面。全开口桶盖密封应选用合适材料的密封圈。封闭箍的结构应既能使钢桶密封又不会对桶口产生损坏。如需在桶盖上增加封闭器，应满足以下要求：a)
封闭器装在桶盖上的位置如图1所示。可根据供需协议安装注人口一个或注入口和透气口各一个；
封闭器螺纹应符合GB/T13251中螺纹G3/4和螺纹G2的规定；除供需双方协议规定外，封闭器结构应符合GB/T13251的规定封闭器除非自身有防漏性能否则应配置衬圈/垫圈或其他密封元件；金属或塑料桶塞应配置合适材料的衬圈/垫圈。GB/T325.2-2010
中华人民共和国
国家标准
包装容器钢桶
第2部分：最小总容量208L、210L和216.5L全开口钢桶
GB/T325.2—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www,spc.net.cn
电话：68523946
68517548
中国标准出版社泰皇岛印剧厂印剧各地新华书店经销
开本880×12301/16
印张0.5字数7千字
2010年11月第一版2010年11月第一次印剧定价14.00元
书号：155066·1-40652
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68533533
