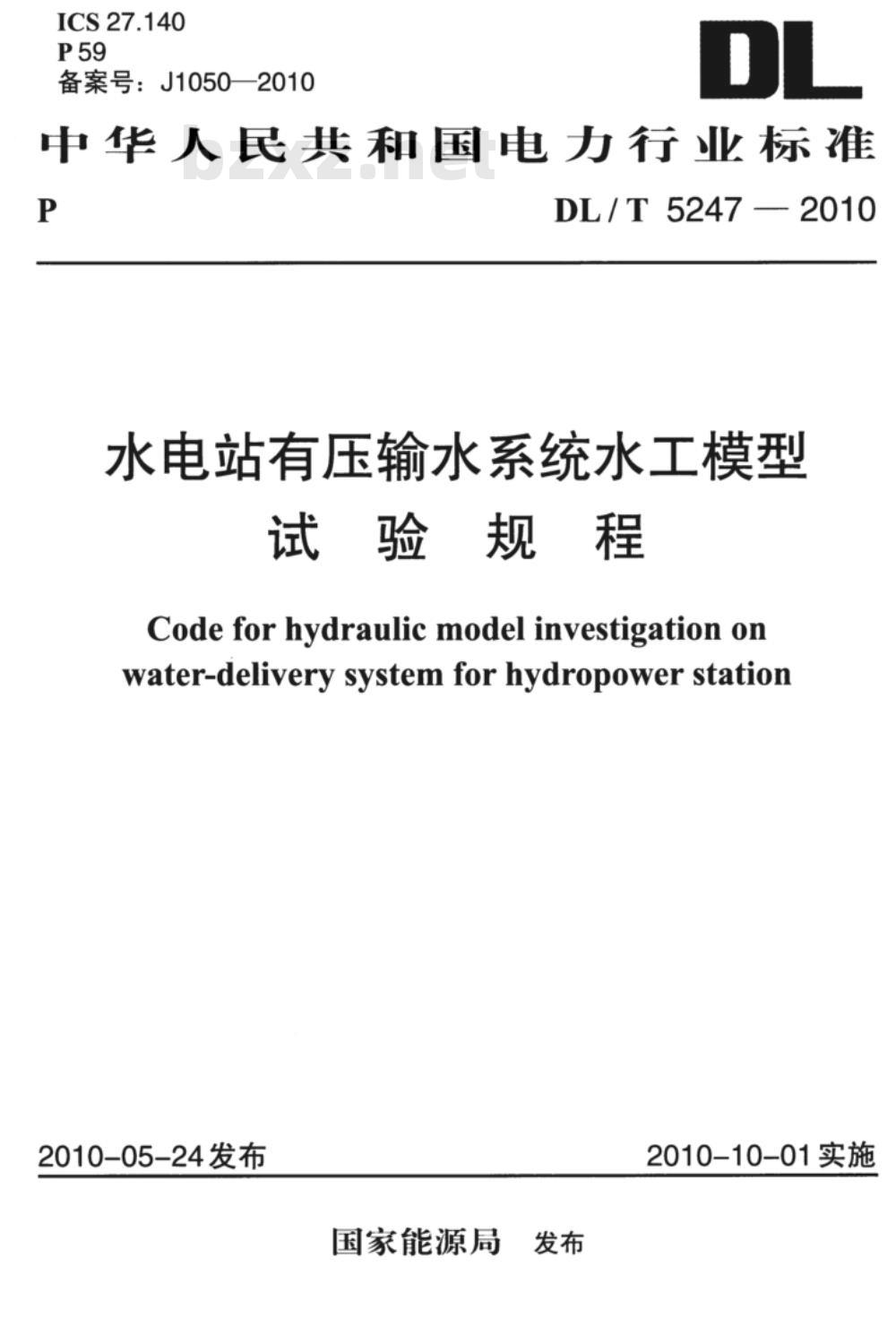

【电力行业标准(DL)】 水电站有压输水系统水工模拟试验规程

ICS27.140
备案号：J1050—2010
中华人民共和国电力行业标准
DL/T5247—2010
水电站有压输水系统水工模型
试验规程
Code for hydraulic model investigation onwater-delivery system for hydropower station2010-05-24发布
国家能源局
2010-10-01实施

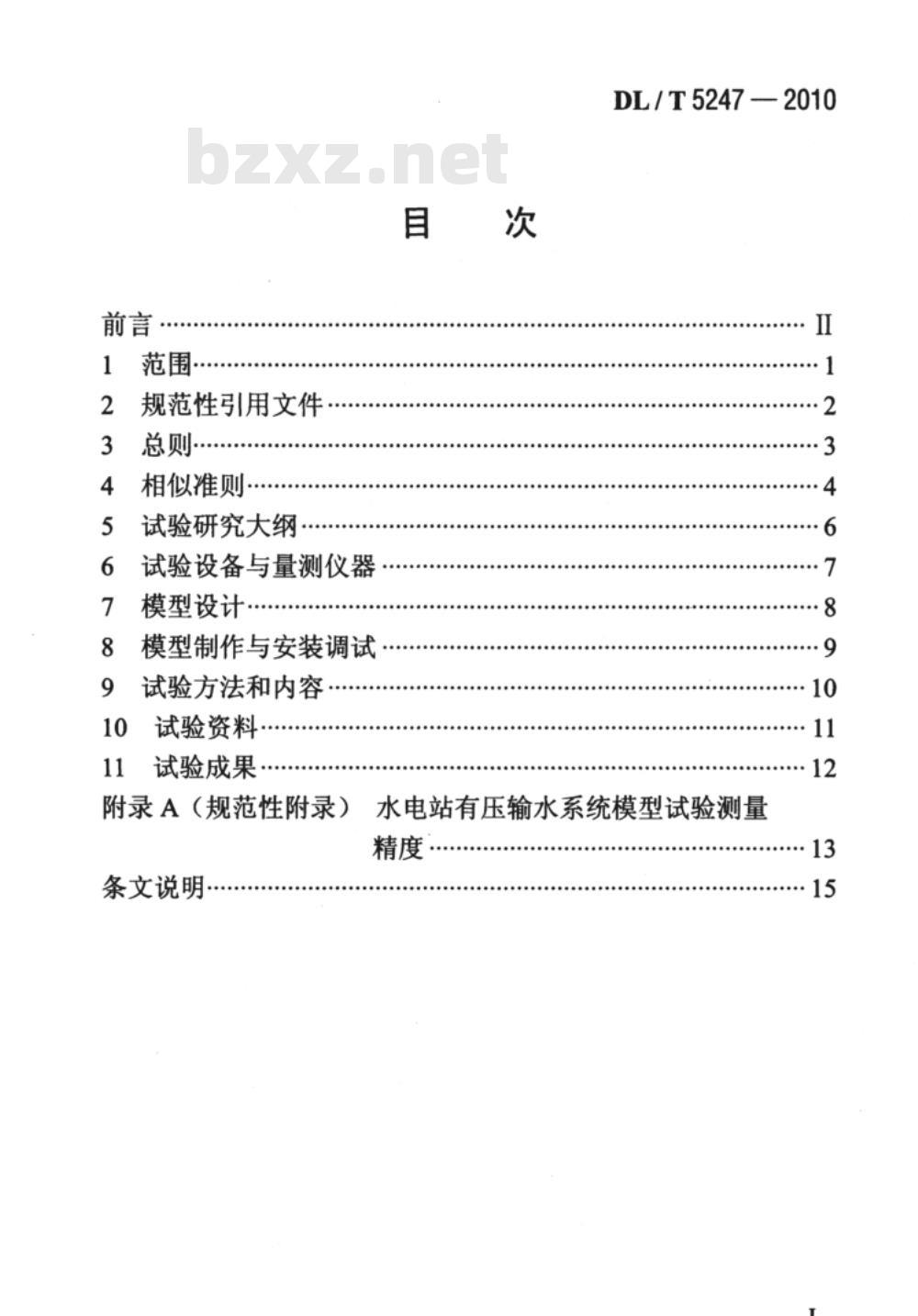

范围·
规范性引用文件
相似准则
试验研究大纲，
试验设备与量测仪器
模型设计
模型制作与安装调试
试验方法和内容
试验资料：
试验成果
附录A（规范性附录）
条文说明·
DL/T5247—2010
水电站有压输水系统模型试验测量精度…
DL/T5247—2010

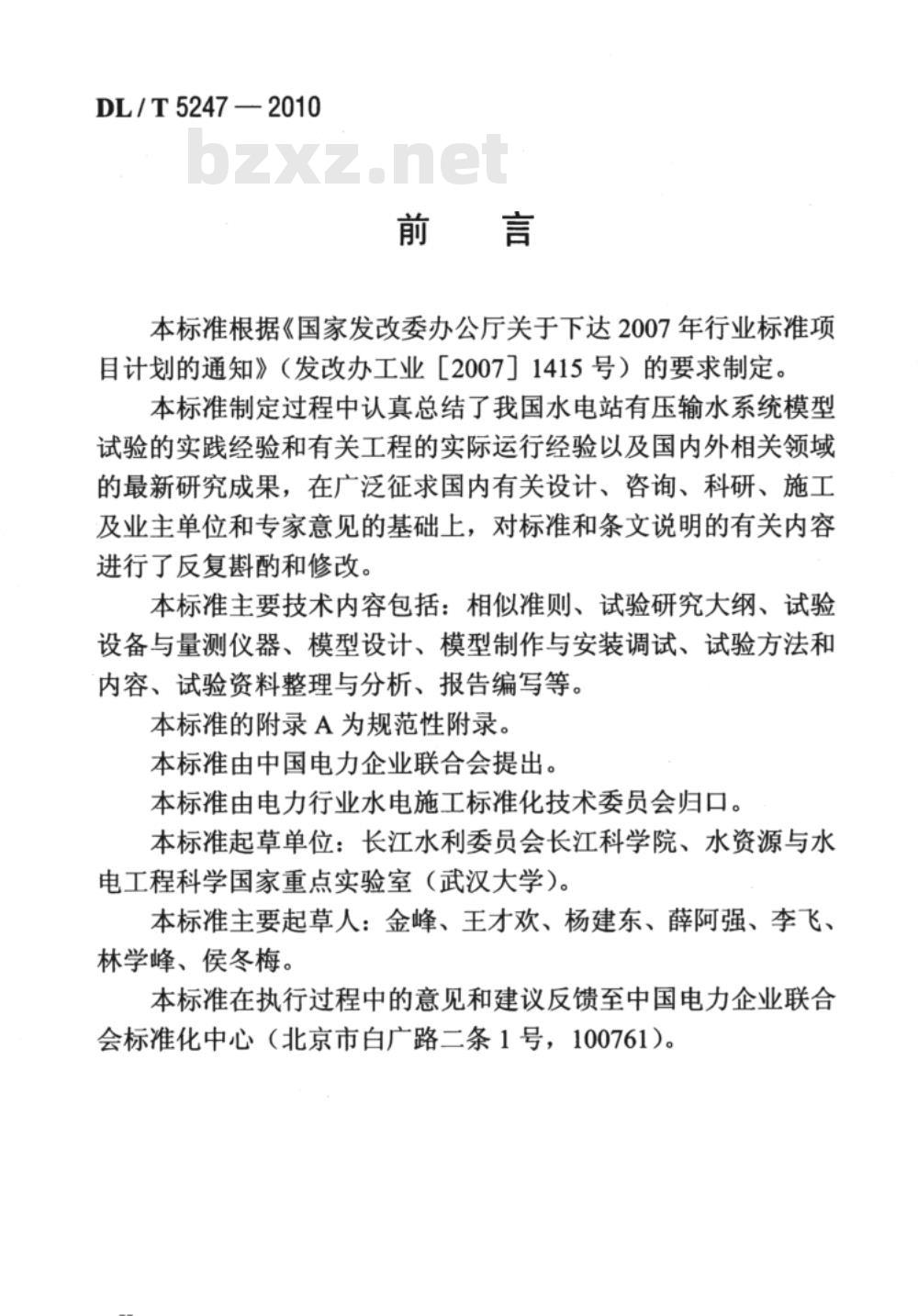

本标准根据《国家发改委办公厅关于下达2007年行业标准项目计划的通知》（发改办工业【2007］1415号）的要求制定本标准制定过程中认真总结了我国水电站有压输水系统模型试验的实践经验和有关工程的实际运行经验以及国内外相关领域的最新研究成果，在广泛征求国内有关设计、咨询、科研、施工及业主单位和专家意见的基础上，对标准和条文说明的有关内容进行了反复酌和修改。
本标准主要技术内容包括：相似准则、试验研究大纲、试验设备与量测仪器、模型设计、模型制作与安装调试、试验方法和内容、试验资料整理与分析、报告编写等。本标准的附录A为规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口。本标准起草单位：长江水利委员会长江科学院、水资源与水电工程科学国家重点实验室（武汉大学）。本标准主要起草人：金峰、王才欢、杨建东、薛阿强、李飞、林学峰、侯冬梅。
本标准在执行过程中的意见和建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761）。1范围
DL/T5247—2010

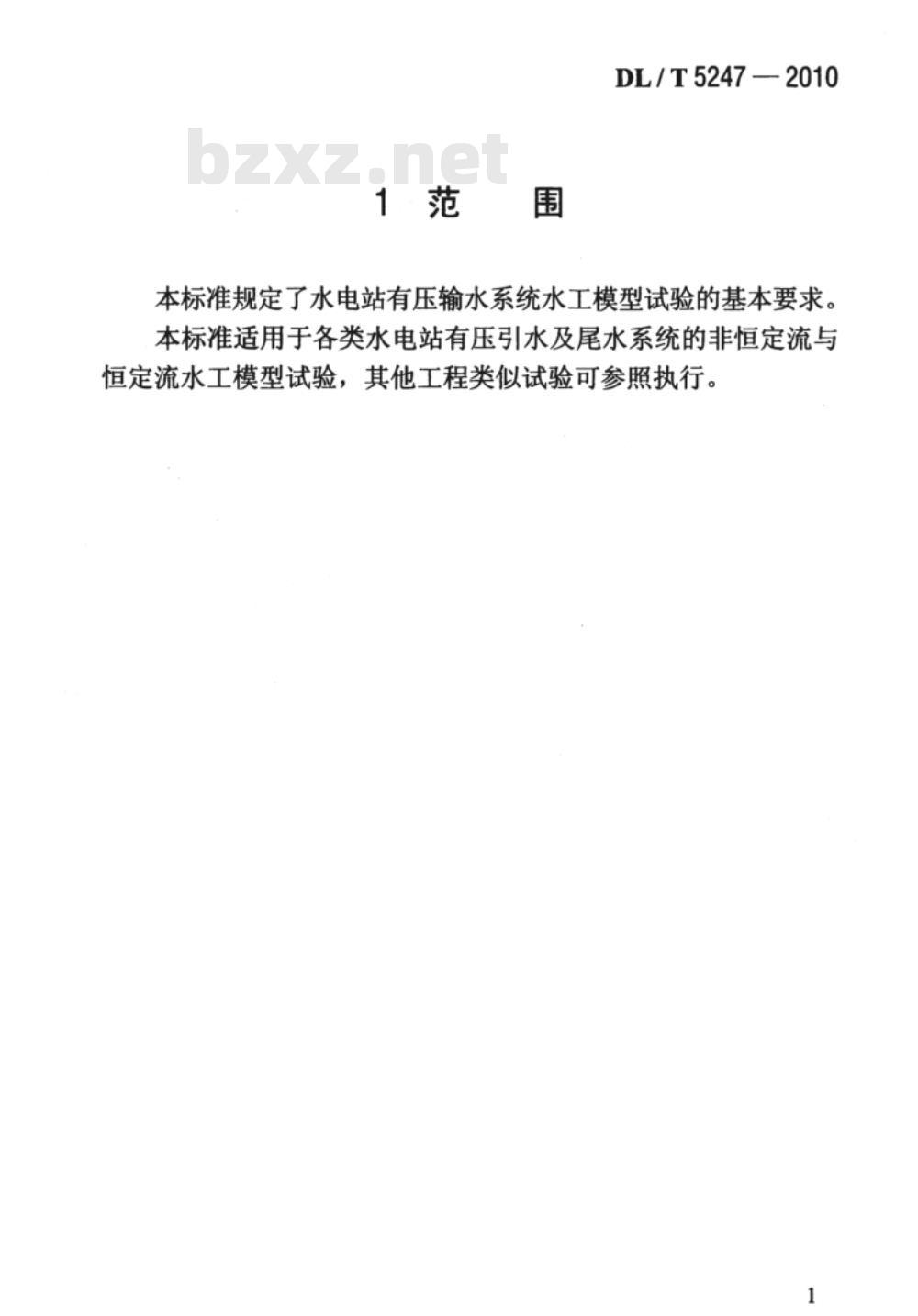

本标规定了水电站有压输水系统水工模型试验的基本要求。本标准适用于各类水电站有压引水及尾水系统的非恒定流与恒定流水工模型试验，其他工程类似试验可参照执行。DL/T5247—2010
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T9652.2水轮机控制系统试验GB/T15613.1~GB/T15613.3水轮机、蓄能泵和水泵水轮机模型验收试验
DL/T5244水电水利工程常规水工模型试验规程2
3总则
DL/T5247-2010
3.0.1为规范水电站有压输水系统非恒定流水力学模型试验研究的方法与技术要求，保证试验研究成果的科学性、准确性和可靠性，特编制本试验规程。
3.0.2本标准未明确规定的内容，应遵循国家和行业现行有关标准的规定。
DL/T5247—2010
4相似准则
4.0.1模型应满足几何相似、水流运动相似和动力相似，遵循重力相似准则。
4.0.2水锤波速比尺应与水流速度比尺相等，即满足式（4.0.2）。v,=u.
式中：
水流速度比尺：bzxZ.net
水锤波速比尺；
-压力管内径，m
-压力管壁厚度，m；
水体弹性模量，Pa；
管壁材料弹性模量，Pa。
模型宜为正态。如采用变态模型，模型与原型的沃格特数应相等，即满足式（4.0.3）要求。（Vogt）
式中：
调压井涌波高度，m；
引水管流速，m/s；
引水管面积，m2;
一调压井面积，m2；
L—引水管长度，m；
g重力加速度，m/s?。
DL/T52472010
4.0.4水电站的输水系统非恒定流试验可采用能控制流量变化的设备进行。需要进行水轮机过渡过程调节保证系统的模型试验时，宜采用模型水轮发电机组进行试验，并应满足水轮机的流量过程相似和转速相似。
DL/T5247—2010
5试验研究大纲
应根据试验目的和内容编制试验大纲。试验大纲主要内容如下：
工程和课题概述；
试验研究目的和内容：
工程相关基本资料；
模型设计、制作和试验研究方法：主要试验设备和量测仪器；
预期成果目标；
进度计划；
试验研究负责人和主要参加人员：其他。
DL/T5247—2010
6试验设备与量测仪器
模型试验用的水箱要求如下：
箱体体积满足最大试验流量要求；1
2应设溢水和补水设施，满足模型电站增、甩负荷试验过程中水位不变。
6.0.2当电站下游尾水有平水要求时，应在模型尾部设溢水和补水设施。
6.0.3当进行有压输水系统恒定流模型试验或引水洞一调压室系统的非恒定流水力特性试验时，可用针阀、蝶阀等进行流量控制。
6.0.4针阀、蝶阀等控制系统用于模型水轮机增、用负荷时，时间允许偏差为±0.35s。
6.0.5模型水轮机综合特征曲线应与原型水轮机相似。模型发电机的额定功率应满足模型机组的最大输出功率要求。可采用三相电炉等电器作为负荷。在模型发电机的转轴上应设置校正模型机组转动惯量的法兰盘。
6.0.6通用量测仪器应送国家或行业技术监督部门授权的计量检定机构检定，专用量测仪器可自检，但应满足测量精度要求。6.0.7自行研制的仪器仪表，应按技术监督部门批准的方法自检合格，方可使用。，
试验用的主要量测仪器有：
水位、涌波量测：水位测针、自动跟踪水位仪、波高仪等：2
流量量测：三角堰、矩形薄壁堰、电磁流量计等：压力量测：压力传感器。
