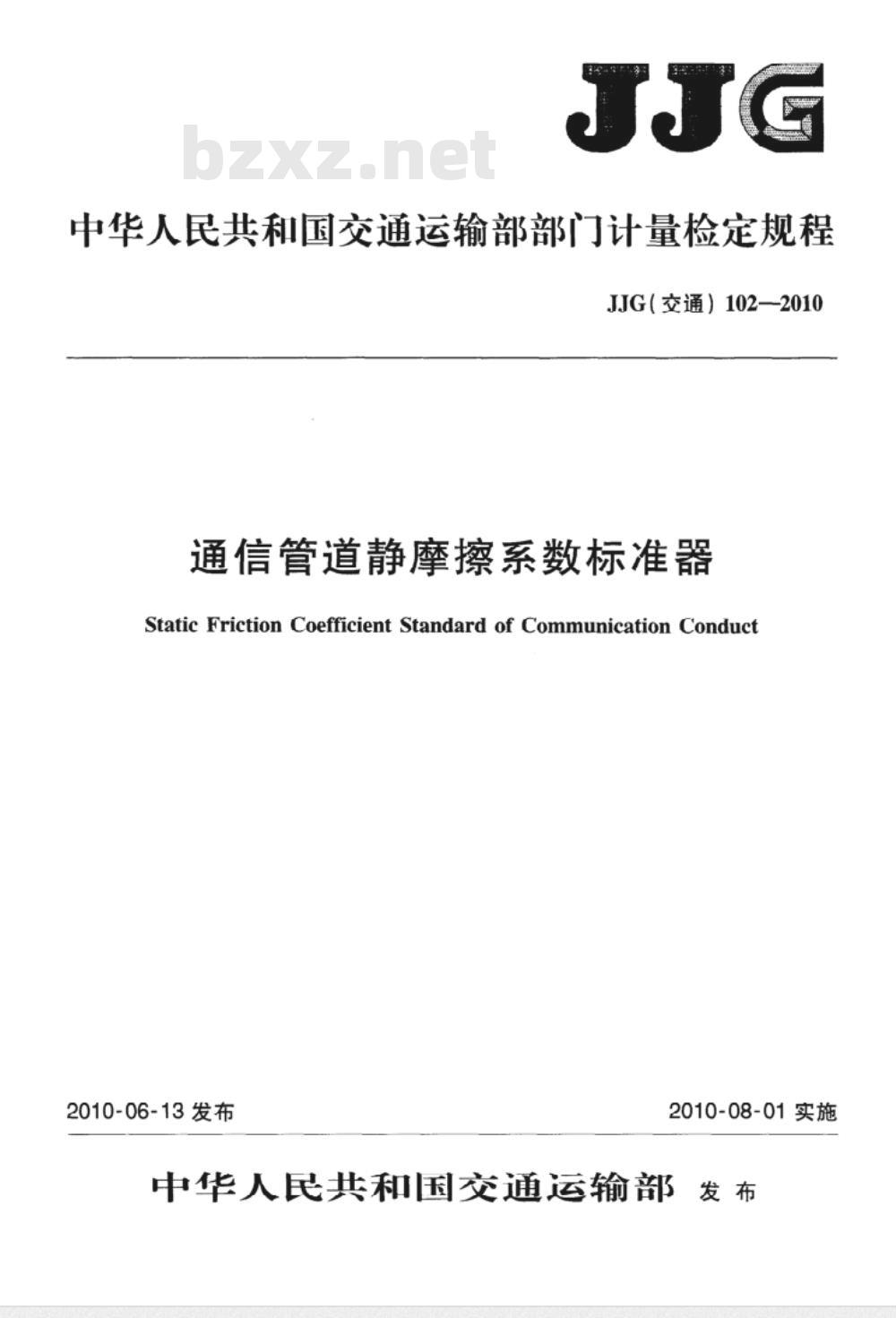

【国家计量标准(JJ)】 通信管道静摩擦系数标准器

中华人民共和国交通运输部部门计量检定规程JJG（交通）102—2010
通信管道静摩擦系数标准器
Static Friction Coefficient Standard of Communication Conduct2010-06-13发布
2010-08-01实施
中华人民共和国交通运输部发布JJG（交通）102—2010
通信管道静摩擦
系数标准器检定规程
V.R.ofStaticFrictionCoefficientStandard of Communication ConductJJG（交通）102—2010

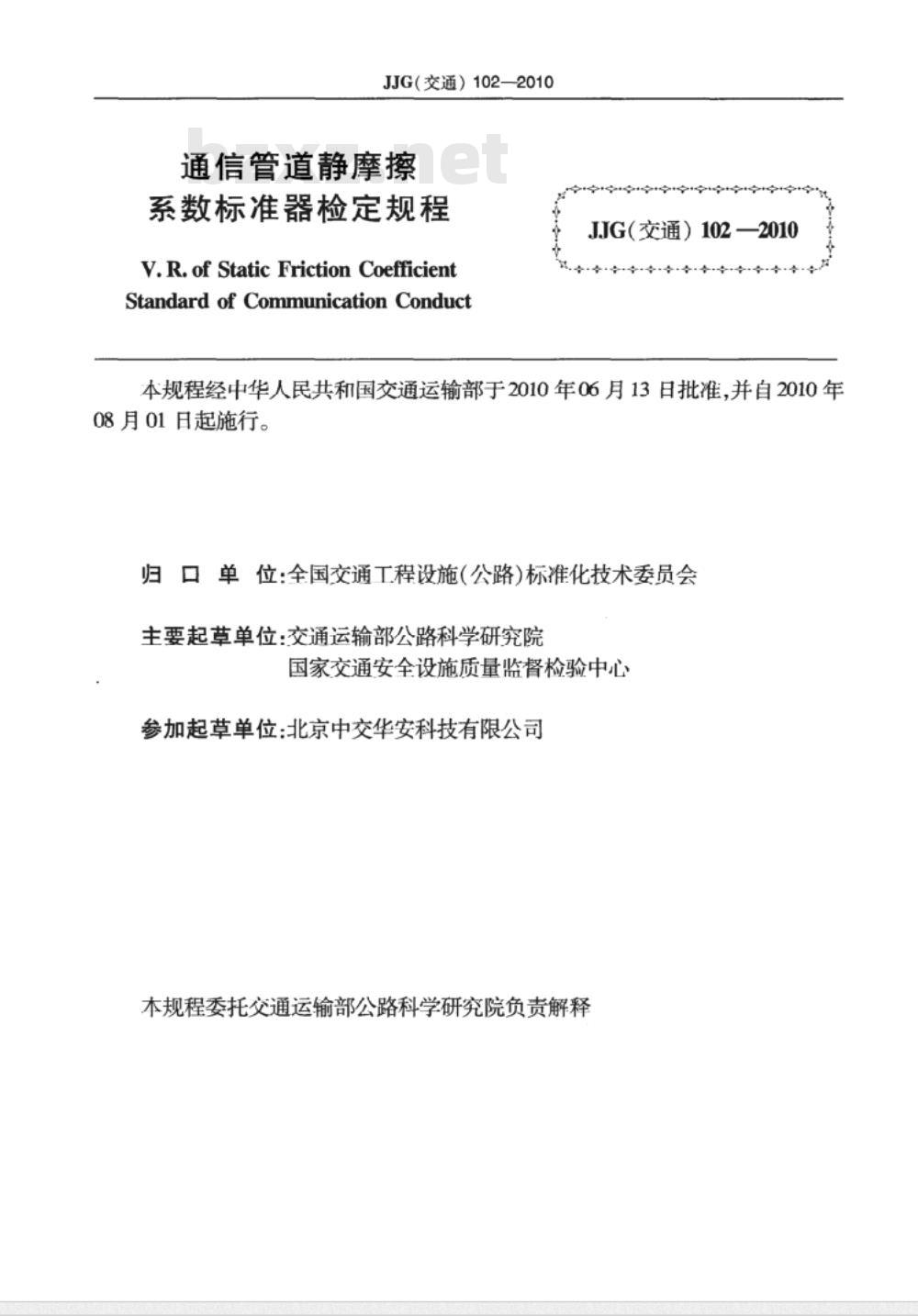

本规程经中华人民共和国交通运输部于2010年06月13日批准，并自2010年08月01日起施行。
归口单位：全国交通工程设施(公路)标准化技术委员会主要起草单位：交通运输部公路科学研究院国家交通安全设施质量监督检验中心参加起草单位：北京中交华安科技有限公司本规程委托交通运输部公路科学研究院负责解释本规程主要起草人：
JJG（交通）102—2010
郭东华（交通运输部公路科学研究院）马学锋（北京中交华安科技有限公司）陆宇红（交通运输部公路科学研究院）张智勇（交通运输部公路科学研究院）马骏（北京中交华安科技有限公司）朱传征（交通运输部公路科学研究院）2

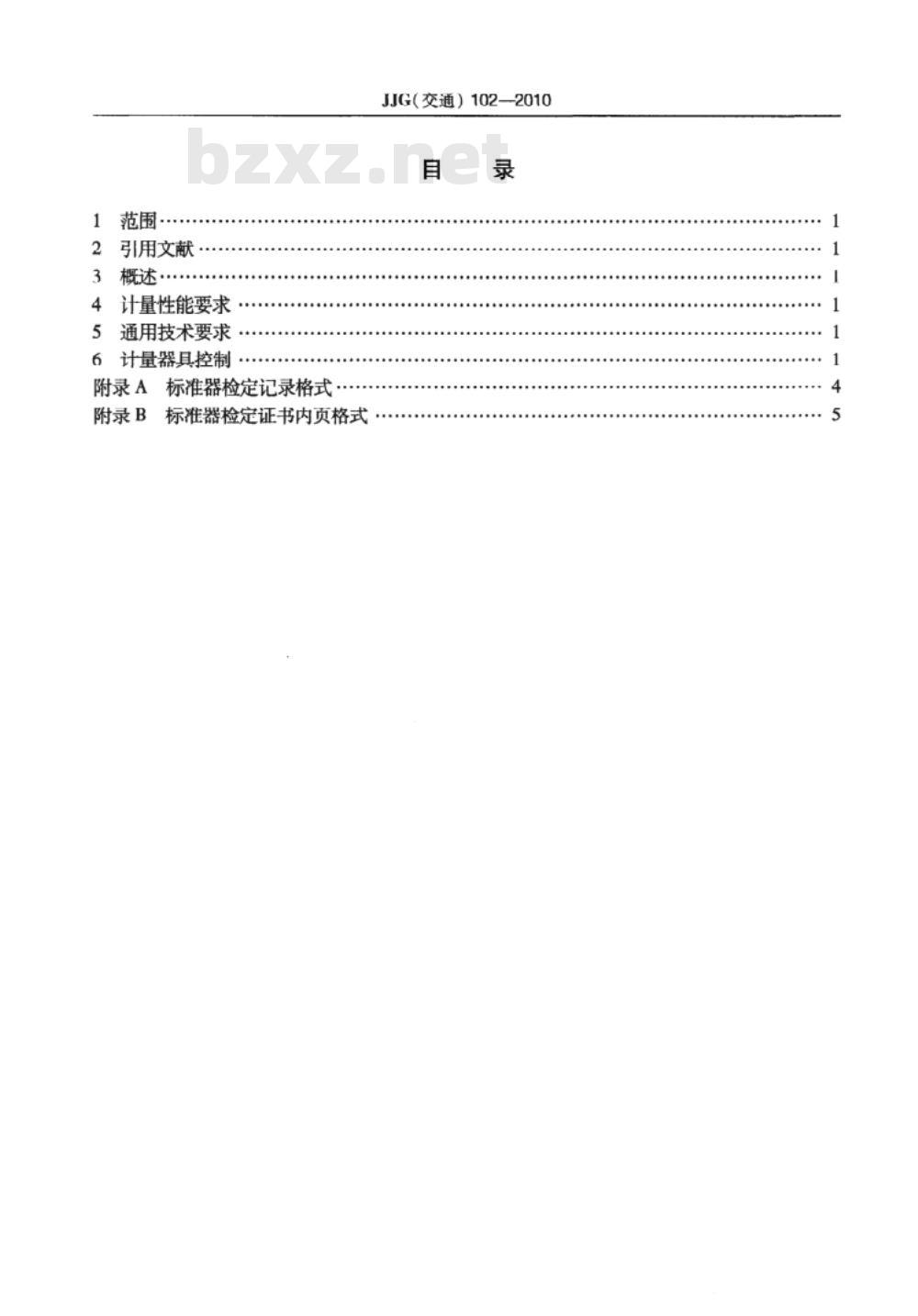

引用文献
概述·
计量性能要求
通用技术要求
计量器具控制
附录A
附录B
标准器检定记录格式
标准器检定证书内页格式
JJG（交通）102—2010
1范围
JJG（交通）102—2010
通信管道静摩擦系数标准器检定规程本规程适用于通信管道静摩擦系数标准器（简称标准器）的首次检定、后续检定和使用中检验。
2引用文献
本规程引用下列文献：
JJG（交通）081通信管道静摩擦系数测量仪使用本规程时，应注意使用上述引用文献的现行有效版本。3概述

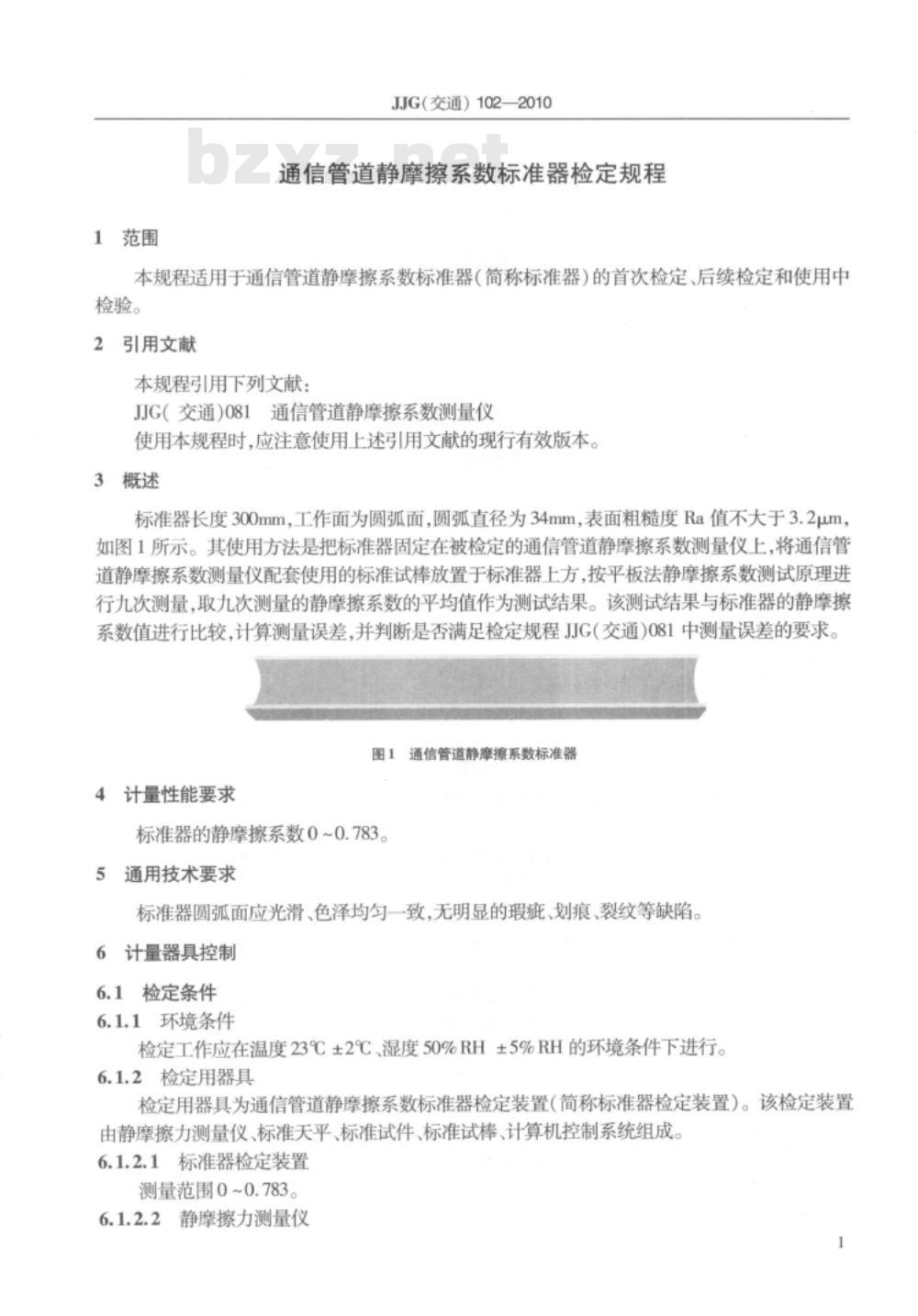

标准器长度300mm，工作面为圆弧面，圆弧直径为34mm，表面粗糙度Ra值不大于3.2μm，如图1所示。其使用方法是把标准器固定在被检定的通信管道静摩擦系数测量仪上，将通信管道静摩擦系数测量仪配套使用的标准试棒放置于标准器上方，按平板法静摩擦系数测试原理进行九次测量，取九次测量的静摩擦系数的平均值作为测试结果。该测试结果与标准器的静摩擦系数值进行比较，计算测量误差，并判断是否满足检定规程JG（交通）081中测量误差的要求。图1通信管道静摩擦系数标准器
4计量性能要求
标准器的静摩擦系数0~0.783。
5通用技术要求
标准器圆弧面应光滑、色泽均匀一致，无明显的瑕疵、划痕、裂纹等缺陷。6计量器具控制
6.1检定条件
6.1.1环境条件
检定工作应在温度23℃±2℃、湿度50%RH±5%RH的环境条件下进行。6.1.2检定用器具
检定用器具为通信管道静摩擦系数标准器检定装置（简称标准器检定装置）。该检定装置由静摩擦力测量仪、标准天平、标准试件、标准试棒、计算机控制系统组成。6.1.2.1标准器检定装置
测量范围0~0.783
6.1.2.2静摩擦力测量仪
JG（交通）102-2010
测量范围0N~2N.分辨力0.001N，最大允许误差±1.0%。6.1.2.3电子大平
测量范围0g~500g，分辨力0.001g，等级不低于II级。6.1.2.4标准试件
钢号06Cr19Ni10，长度300mm，工作面圆弧直径34mm，表面粗糙度Ra3.2wmg6.1.2.5标准试棒
表面粗糙度Rao.4um；
质量262g±1g
直径的标称值在19.65mm~19.68mm之间，最大允许误差±0.02mm；邵氏D型硬度59±3；
长度150.0mm±0.1mm；
与标准试件组成的摩擦副的静摩擦系数0.120±0.005。6.1.2.6计算机控制系统bZxz.net
具有在测量过程中力值的显示、存储等控制功能。6.2检定项目
标准器的首次检定、后续检定和使用中检验的检定项目为外观和静摩擦系数。检定记录格式见附录A。
6.3检定方法
6.3.1外观
日测检查，结果应满足第5章的要求。6.3.2静摩擦系数
静摩擦系数的检定方法如下：
a）将标准器检定装置及标准器在检定环境条件下调节至少24h。b）用天平称取标准器检定装置用标准试棒的质量，将标准器放置于静摩擦力测量仪的水平支撑台上，用夹具将其固定。c）将标准试棒放人标准器内.标准试棒摩擦面端部与标准器的外端在同一平面上。调节水平支撑台使标准试棒纵向中心线与静摩擦力测量仪的推拉力计的测头中心线重合并轻微接触。
力值。
启动静摩擦力测量仪，测量仪的滑轨明显运动后，停止拉仲，记录推拉力计的最大e）
按此共进行儿次测量，每次应将标准试棒旋转20°~40°，取九次测量的静摩擦力的平均值作为测试结果，测试原理见图2,根据式(1)计算静摩擦系数μ。Fm
标准器的静摩擦系数；
静摩擦力测量仪中推拉力计获取的最大力值(N)；标准试棒的质量(kg)；
g-重力加速度(m/s)。
水平支撑台
JJG(交通）102—2010
标准试棒
标准器
拉伸装置、
推拉力计测头
定滑轮
图2通信管道静摩摄系数标准器的静摩摄系数测试原理6.4检定结果的处理
经检定合格的通信管道静摩擦系数标准器，发给检定证书，检定证书内页格式见附录B；不合格的发给检定结果通知书，并注明不合格项目。6.5检定周期
通信管道静摩擦系数标准器的检定周期应根据实际情况而定，一般不超过一年。3
附录A
计量器具名称：
型号/规格：
制造单位；
送检单位：
电话：
检定时间：
检定环境条件：温度：
检定及修理情况：
检定使用的计量标
准或主要标准器
检定项目
一、外观检查：
二、静摩擦系数：
标准试棒质量（g）
力值(N)
静摩擦系数
检定：
计量标准
主要标准器
JJG（交通）102—2010
标准器检定记录格式
出厂编号：
联系人：
湿度：
测量范围
不确定度或准确度
等级或最大允许误差
使用前情况
测量值
核验：
照度：
证书编号
证书有效期至
使用后情况
平均值
日期：
附录B
检定项目
静摩擦系数
检定环境条件：温度
JJG（交通）102—2010
标准器检定证书内页格式
技术要求
标准器圆弧面应光滑、色泽均匀一致，无明显的瑕疵、划痕、裂纹等缺陷
℃;湿度
检定结果
中华人民共和国交通运输部
部门计量检定规程
通信管道静摩擦系数标准器
JJG(交通）102—2010
人民交通出版社出版发行
（100011
北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
版权专有不得翻印
01/16印张：0.75
开本：880×1230
字数：12千
2010年6月第1版
2010年6月第1次印刷
印数：0001~1000册定价：10.00元统—书号：15114·1512
