【其他行业标准】 无水难燃液压液抗腐蚀性测定法

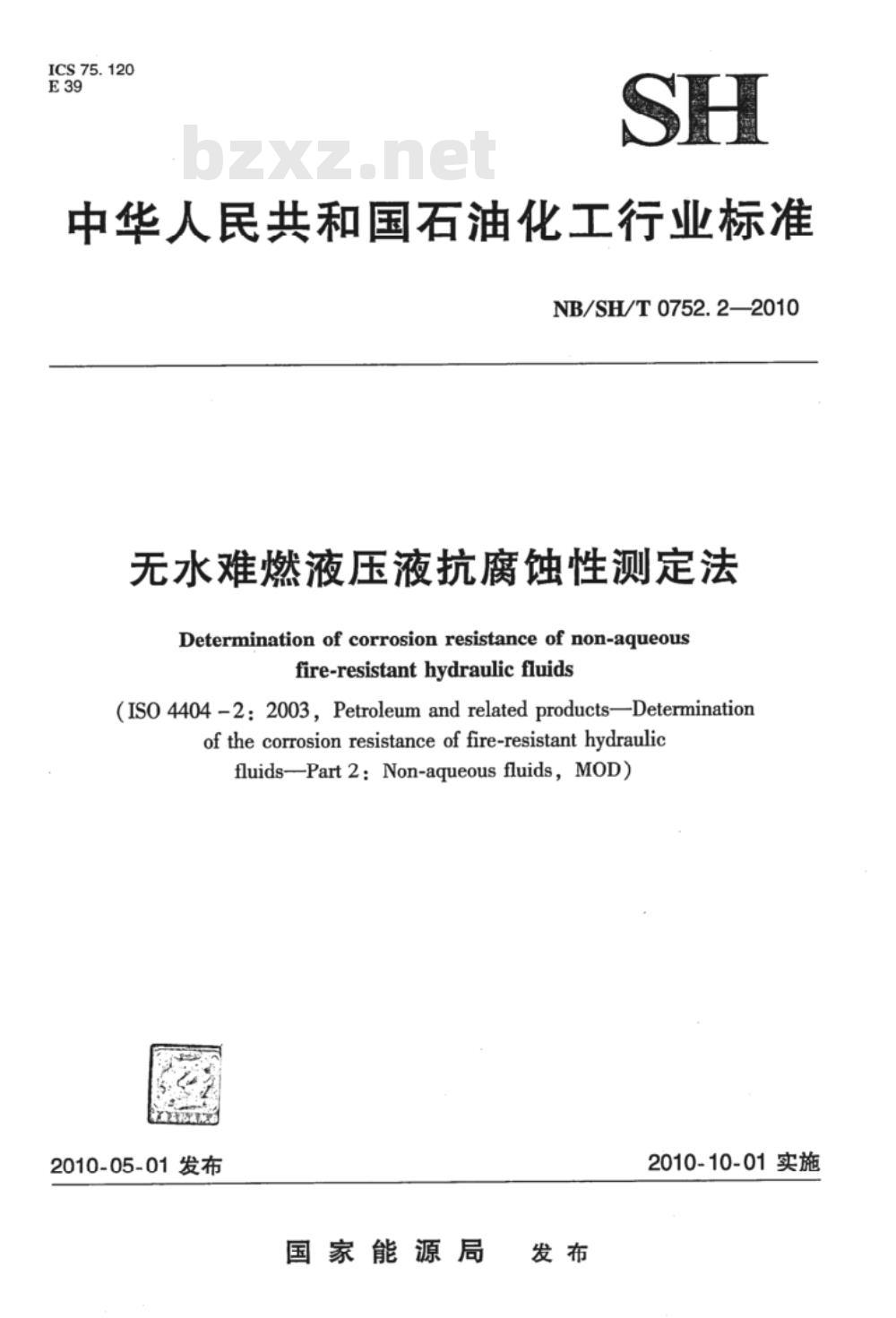

ICS75.120
中华人民共和国石油化工行业标准NB/SH/T0752.2—2010
无水难燃液压液抗腐蚀性测定法Determination of corrosion resistance of non-aqueousfire-resistant hydraulic fluids(IS04404-2:2003,Petroleum and related products—Determinationof thecorrosion resistanceoffire-resistanthydraulicfluids-Part2：Non-aqueousfluids，MOD）2010-05-01发布
国家能源局
2010-10-01实施
NB/SH/T0752.2—2010

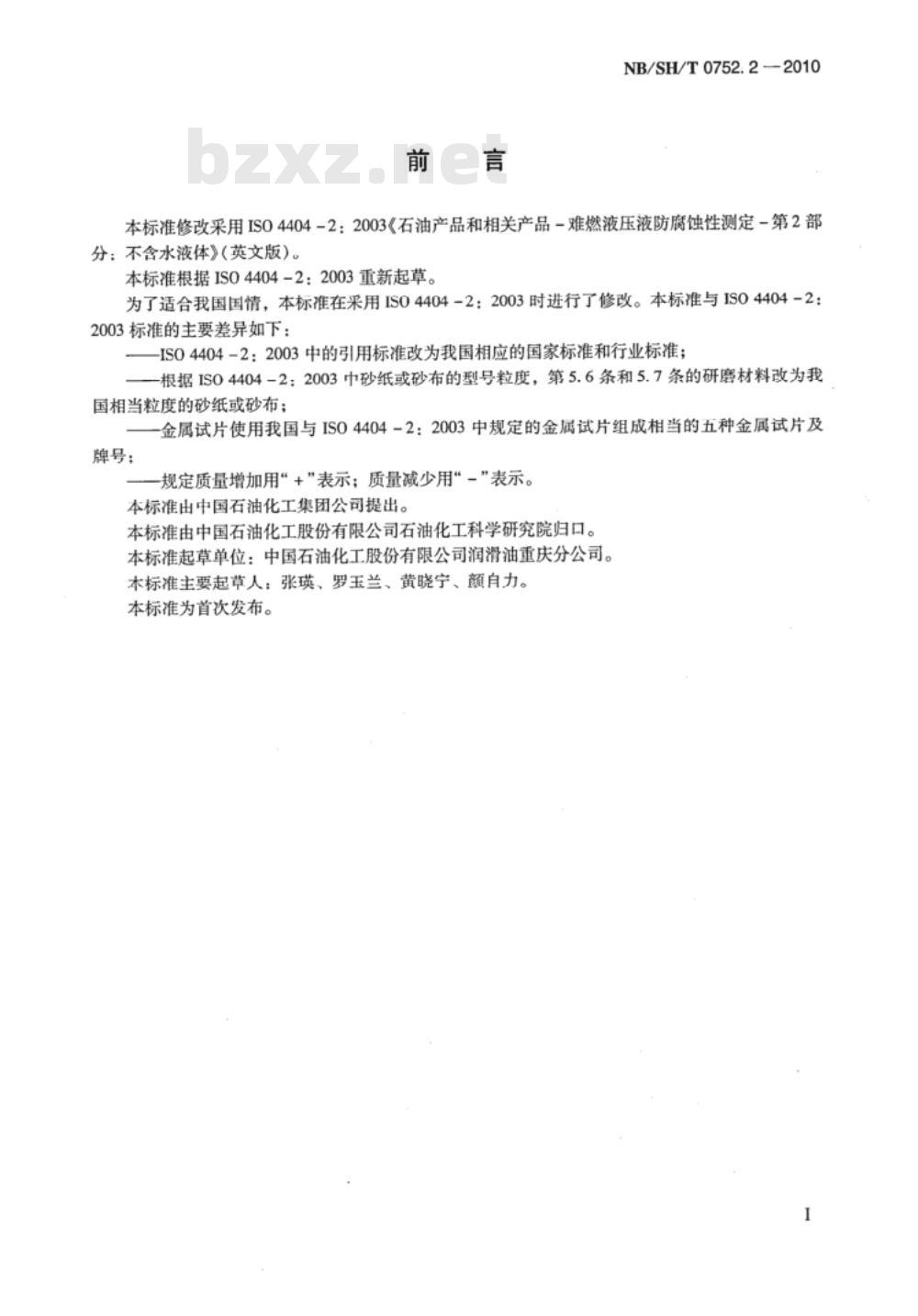

本标准修改采用IS04404-2：2003《石油产品和相关产品－难燃液压液防腐蚀性测定-第2部分：不含水液体》(英文版)。
本标准根据IS04404-2：2003重新起草。为了适合我国国情，本标准在采用IS04404-2：2003时进行了修改。本标准与IS04404-2：2003标准的主要差异如下：
-IS04404-2：2003中的引用标准改为我国相应的国家标准和行业标准；根据IS04404-2：2003中砂纸或砂布的型号粒度，第5.6条和5.7条的研磨材料改为我国相当粒度的砂纸或砂布；
金属试片使用我国与IS04404-2：2003中规定的金属试片组成相当的五种金属试片及牌号；
规定质量增加用“+”表示：质量减少用“_”表示。本标准由中国石油化工集团公司提出。本标准由中国石油化工股份有限公司石油化工科学研究院归口。本标准起草单位：中国石油化工股份有限公司润滑油重庆分公司。本标准主要起草人：张瑛、罗玉兰、黄晓宁、颠自力。本标准为首次发布。
NB/SH/T0752.2—2010

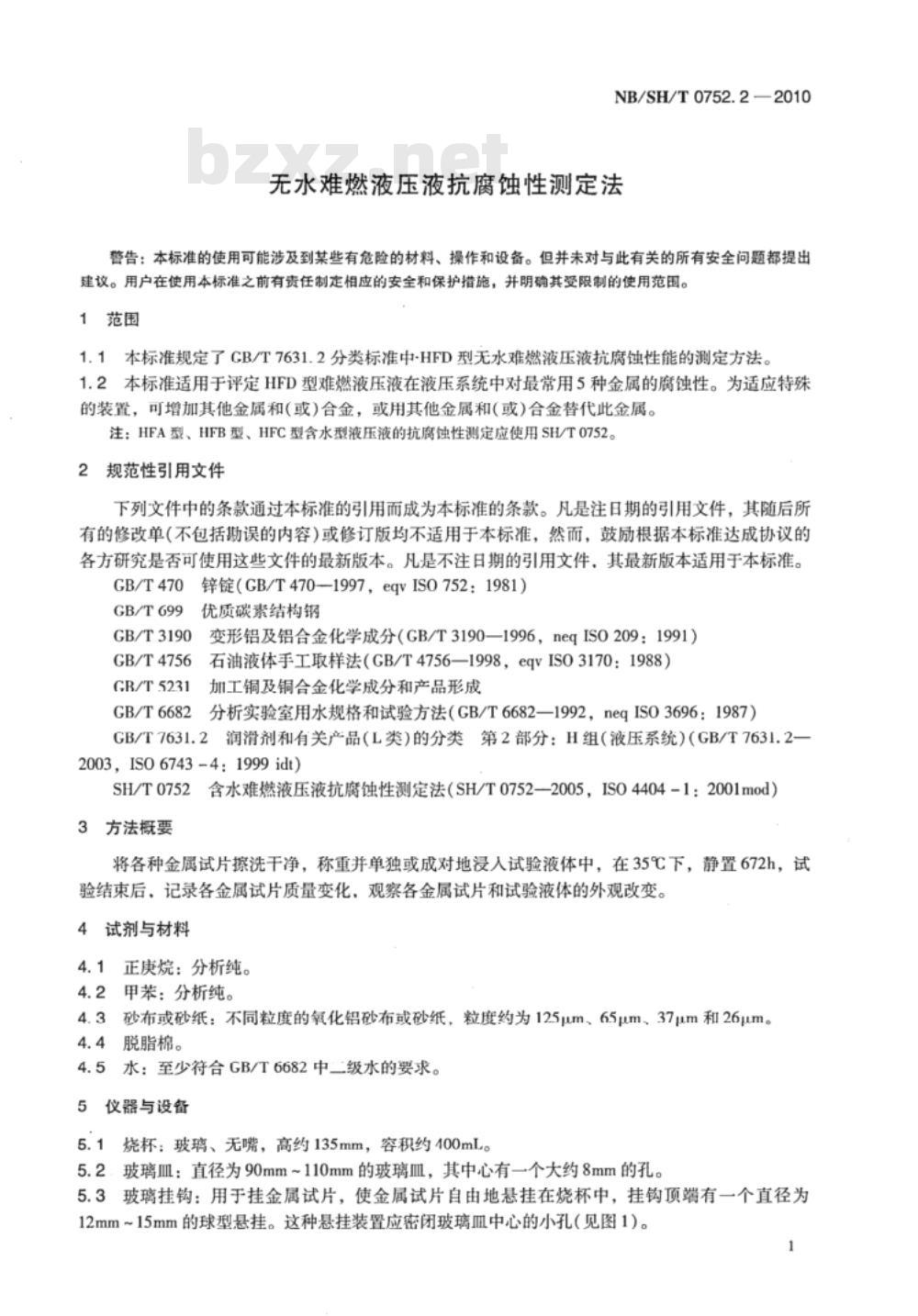

无水难燃液压液抗腐蚀性测定法警告：本标准的使用可能涉及到某些有危险的材料、操作和设备。但并未对与此有关的所有安全问题都提出建议。用户在使用本标准之前有责任制定相应的安全和保护措施，并明确其受限制的使用范国。1范围
1.1本标准规定了GB/T7631.2分类标准中-HFD型无水难燃液压液抗腐蚀性能的测定方法。1.2本标准适用于评定HFD型难燃液压液在液压系统中对最常用5种金属的腐蚀性。为适应特殊的装置，可增加其他金属和（或)合金，或用其他金属和或)合金替代此金属。注：HFA型、HFB型、HFC型含水型液压液的抗腐蚀性测定应使用SH/T0752。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。锌锭（GB/T4701997，eqvIS0752：1981)GB/T4704
GB/T 699
GB/T3190
GB/T4756
GR/T5231
优质碳素结构钢
变形铝及铝合金化学成分（GB/T3190—1996，neqIS0209：1991）石油液体手工取样法（GB/T4756—1998，eqvISO3170：1988）加工铜及铜合金化学成分和产品形成分析实验室用水规格和试验方法（GB/T6682—1992，neqIS03696：1987）GB/T6682
GB/T7631.2润滑剂和有关产品(L类)的分类第2部分：H组（液压系统)(GB/T7631.2-2003,IS0 67434:1999 idt)
2含水难燃液压液抗腐蚀性测定法（SH/T0752-2005，IS04404-1：2001mod）SH/T0752
3方法概要
将各种金属试片擦洗干净，称重并单独或成对地浸人试验液体中，在35℃下，静置672h，试验结束后，记录各金属试片质量变化，观察各金属试片和试验液体的外观改变。4试剂与材料
正庚烷：分析纯。
4.2甲苯：分析纯。
4.3砂布或砂纸：不同粒度的氧化铝砂布或砂纸，粒度约为125um、65um、37um和26um。4.4脱脂棉。
水：至少符合GB/T6682中二级水的要求。5仪器与设备
5.1烧杯：玻璃、无嘴，高约135mm，容积约400mL。5.2.玻璃皿：直径为90mm~110mm的玻璃Ⅲ，其中心有一个大约8mm的孔。5.3玻璃挂钩：用于挂金属试片，使金属试片自由地悬挂在烧杯中，挂钩项端有一个直径为12mm~15mm的球型悬挂。这种悬挂装置应密闭玻璃Ⅲ中心的小孔（见图1）。1
NB/SH/T0752.22010
—玻璃血；
一有孔塞；
—玻璃挂钩；
4——尼龙垫片(15×10×1)
5—尼龙螺钉和螺帽：
试验试件组：
烧杯：
-8—试验液体。
图1|烧杯中双试片组装
单位为毫米
5.4（垫片和螺栓：尼龙，垫片尺寸为15mm×10mm×1mm，有两个直径为5mm的孔，两个孔的孔心距8mm
每个势片配一个直径为4mm的螺栓。（恒温溶：能调控温度并能容纳10个烧杯的加热浴或烘箱，能保持试验液体的温度在5.5
35%加热浴配备搅拌器。烘箱带有鼓风装置，至少装备4个温度传感器。5.6
天平一精度为0.2mg。
镊子：抗腐蚀金属或塑料制成，末端圆形或长铲形，夹面不带齿。有乳毫尾龙，孔直径为8mm，
金属试
长方形，
长100mm，
5mm的孔。
用于调整烧杯中金属试片的高度，见图1中的2。宽20mm，原1mm~2mm，
互种金属试片的材料列于表1中
离窄边缘处5mm的中心位置处有个4mm~表1试验用的金属试片材料牌号及标准金属试片
不大于
不大于
不大于
质量分数/%
0.42 ~0.50
05000-80
0.17 ~0.37
GB/T 699
金属试片
取样和样品的准备
表1(续）
质量分数/%
99.9（电解铜）
63.5~68.0
99.5(纯锌)或纯度
较高的精炼锌
99.5（纯铝）
除非另有规定，取样应按照GB/T4756的步骤进行。每次至少取3L样品并保存在一个单独的容器中。金属试片的准备
NB/SH/T0752.2—2010
GB/T699
GB/T5231
GB/T5231
GBAT470
GB/TB190
8.1选取3个金属试片：4个锌片，3个钢片，3个铝片，2个铜片，1个黄铜片。先用一种较粗料度砂纸或砂布除去试片边缘的毛刺，再用粒度为26um的砂布或砂纸抛光。注意用于各种金属试片的砂布或砂纸不互相接触。
8.2二按照砂纸或砂布的粒度由粗到细的顺序用砂纸或砂布托磨和抛光金属试片各表面。打磨时，根据金属试片表面的状况，建议至少选用两种较粗粒度的砂纸或砂布进行打磨，最后来用26um粒度的砂纸或砂布抛光金属试片各表面。抛光后的金属试片只能用锻子(5.7)拿取。8.3（用镀子夹住金属试片，用干燥的脱脂棉擦拭，再用漫泡在正庚烷里的脱脂棉擦洗，直干净，金属试片准备中，在正庚烷里浸泡擦洗时间不得少于30min，不同种类的金属试片在清洗时不能相互接触。
试验步骤bzxz.net
金属武尽上的溶剂残留物彻底挥发后、称取金属试片的质量，精确至0.2mg分别在10个烧杯中倒人250mL±10mL试验液体。9.2
9.3在其也的个烧杯中，用玻璃挂钩分别悬挂单升金属试片，浸没在试验液体中的深度为60mm±3mlm。金属试片与烧杯底部的距离为3mm，金属试片在烧杯中的示意图见图1。9.4在另外4个烧标虫，浸人下列金属试片对。通过整片和螺栓，将金展试片对悬于玻璃挂钩上，调节两金崛试片间的距离大约为1mm。这4种试片对分别是：a）钢片和锌
b）铜片和锌片
c）铝片和锌片；
d）钢片和铝片。
9.5金属试片对也按单个金属片的方法进行悬挂和浸人。第10只烧杯中不悬挂任何试片，用来评价试验期间试验液体的变化。金属试片悬挂很低，需要在挂钢的球形端和玻璃耻上孔之间垫上有孔塞，所选有孔塞密封性要好，尽量减少试验期间试验液体的蒸发。9.6把10只烧杯放入恒温箱或加热浴中，其中9只为含金属试片试验烧杯，1只为仅含试样的烧3
NB/SH/T0752.2-2010
杯，30min内使恒温箱或加热浴温度控制在35℃±1℃。静置672h±2h。9.7试验完毕，从试伴中取出金属试片，放于脱脂棉上。观察金属试片浸入试验液体区域和暴露于蒸汽中的区域的情况，根据表2记录金属试片腐蚀情况。9.8根据表3观察试验液体情况。观察完金属试片外观后，将金属试片浸人甲茉中清洗金属试片上的试液，注意尽量不要洗掉9.9
金属试片上的沉积物。洗净后，用镊子取出，用热风吹干并重新称重，精确到0.2mg。表2金属试片评定等级
结果表示
无变化
轻微颜色变化或氧化表面小于20%明显颜色变化
沉积物或氧化表面大于20%
腐蚀或点蚀
其他现象
3试验液体的评定等级
无变化
沉积物
相分离（不适用于HFD液体）
由最初透明液体变成混浊液体
颜色变化
其他现象
报告金属试片和试验液体的观察结果。包括成对和单个金属试片的结果，以及浸人试片的10.1
试验液体及未浸人试片的试验液体(空白试验)的结果。10.2报告每个试片的质量变化，即试验前与试验后质量差，质量增加用“+”表示，质量减少用“_\表示。精确到0.5mg。
10.3报告每个试片的腐蚀等级。报告试验液体等级。
试验报告
试验报告应包括以下信息：
注明执行本标准；
试验液体的类型和全部标志；
试验结果（见第10章）；
通过协商或其他原因，与规定步骤不符的情况；试验日期。
中华人民共和国石油化工
行业标准
无水难燃液压液抗腐蚀性测定法NB/SH/T 0752.2—2010
中国石化出版社出版发行
地址：北京市东城区安定门外大街58号邮编：100011电话：（010)84271850石化标准编辑部电话：（010)84289937读者服务部电话：（010)84289974http;//www. sinope-prees.comE-mail:press@ sinopec.com.cn北京金明盛印剧有限公司印剧
不得确印
版权专有
开本880×1230
2010年7月第1版
印张0.75
字数13千字
2010年7月第1次印刷
书号：155114·0181
（购买时请认明封面防伪标识）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
