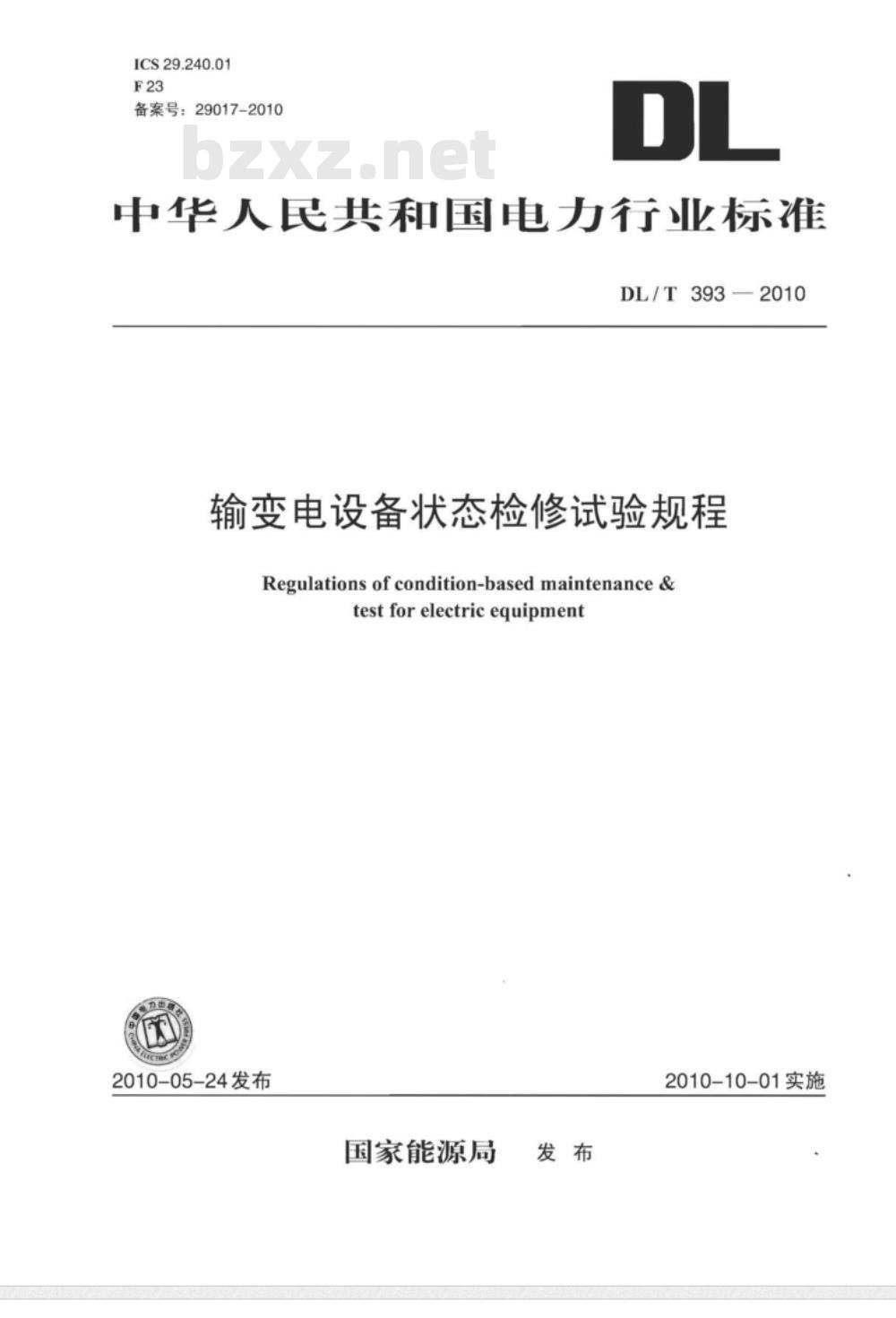

【电力行业标准(DL)】 输变电设备状态检修试验规程

ICS29.240.01
备案号：29017-2010
中华人民共和国电力行业标准
DL/T3932010
输变电设备状态检修试验规程
Regulations of condition-based maintenance&testforelectricequipment
2010-05-24发布
国家能源局
2010-10-01实施

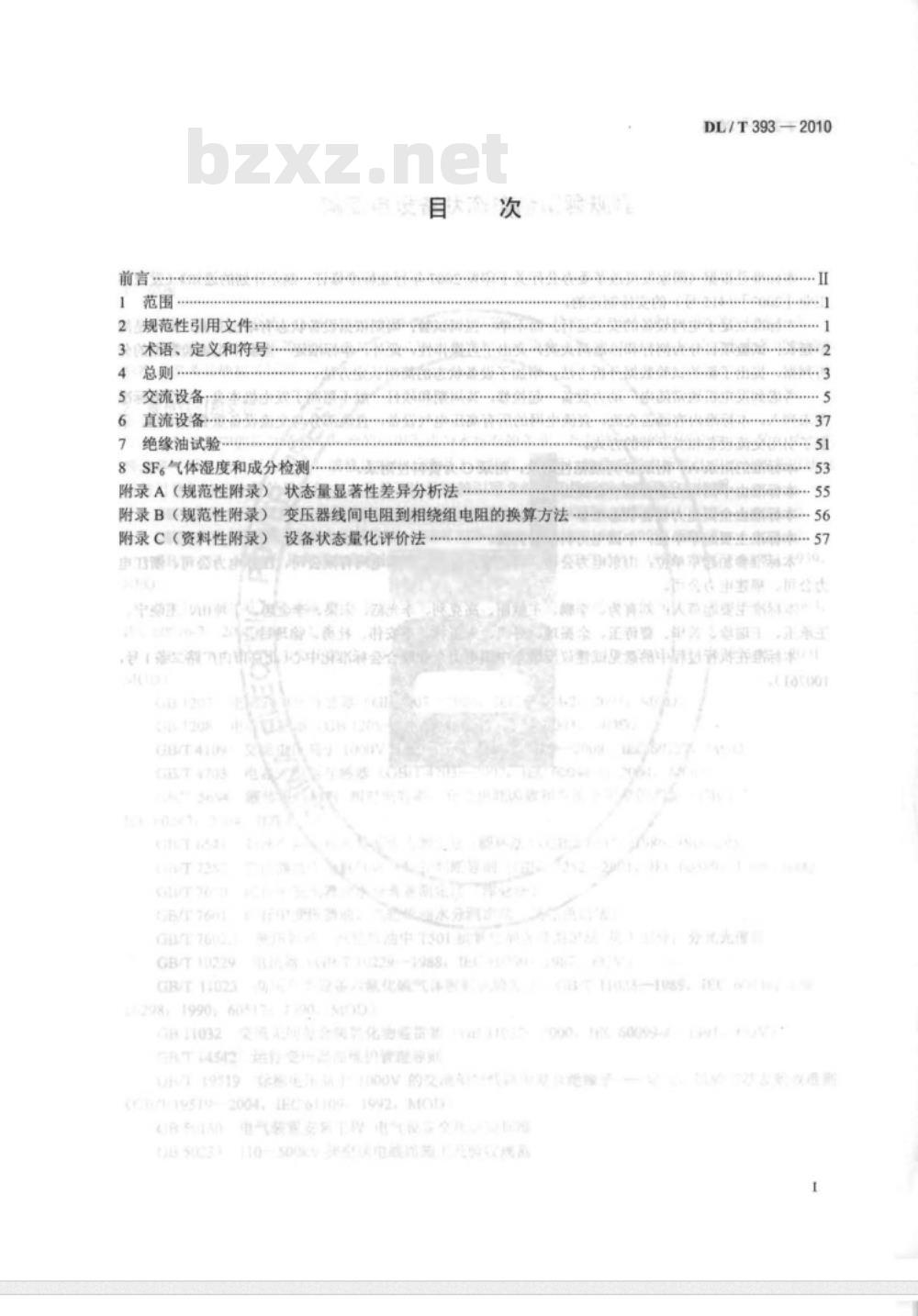

前言…
2规范性引用文件..
3术语、定义和符号.
总则…
5交流设备
直流设备
绝缘油试验
SF气体湿度和成分检测...
资目大态次
附录A（规范性附录）状态量显著性差异分析法附录B（规范性附录）
变压器线间电阻到相绕组电阻的换算方法附录C（资料性附录）
E8/T410
GB/TH0229
GRT1102
H11032
设备状态量化评价法
DL/T393—2010
.......
.00.53
...0...55
我理力
公中中宝服后公中
商器专制道
汇黄学
分光理
国车化物家资？
理价资导典
00V的没信
192,AOD
自气装营安电气位
中通用光必收必园
DL/T393—2010

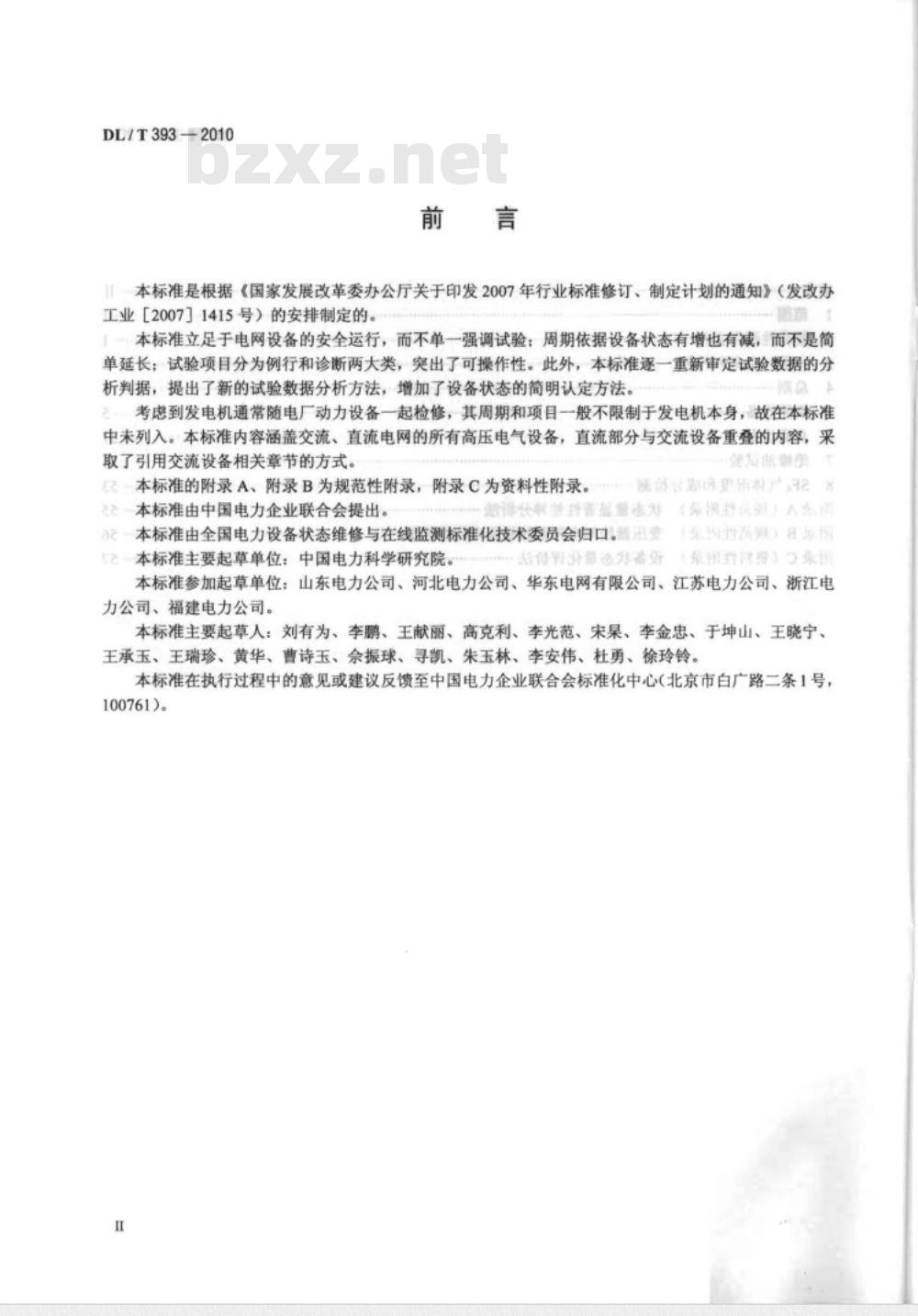

II本标准是根据《国家发展改革委办公厅关于印发2007年行业标准修订、制定计划的通知》（发改办工业［2007]】1415号）的安排制定的。国
本标准立足于电网设备的安全运行，而不单一强调试验：周期依据设备状态有增也有减，而不是简单延长；试验项目分为例行和诊断两大类，突出了可操作性。此外，本标准逐一重新审定试验数据的分析判据，提出了新的试验数据分析方法，增加了设备状态的简明认定方法。随费
考虑到发电机通常随电厂动力设备一起检修，其周期和项目一般不限制于发电机本身，故在本标准中未列入。本标准内容涵盖交流、直流电网的所有高压电气设备，直流部分与交流设备重叠的内容，采取了引用交流设备相关章节的方式。-本标准的附录A、附录B为规范性附录，附录C为资料性附录。本标准由中国电力企业联合会提出。维发服学
语衣数请更所机花bZxz.net
单单扑提量志然（录演丝就更）人在闲记本标准由全国电力设备状态维修与在线监测标准化技术委员会归口。器迅变（车国）水
本标准主要起草单位：中国电力科学研究院。化量态器货
的教#费）了集技
本标准参加起草单位：山东电力公司、河北电力公司、华东电网有限公司、江苏电力公司、浙江电力公司、福建电力公司。
本标准主要起草人：刘有为、李鹏、王献丽、高克利、李光范、宋杲、李金忠、于坤山、王晓宁、王承玉、王瑞珍、黄华、曹诗玉、余振球、寻凯、朱玉林、李安伟、杜勇、徐玲铃。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761)。

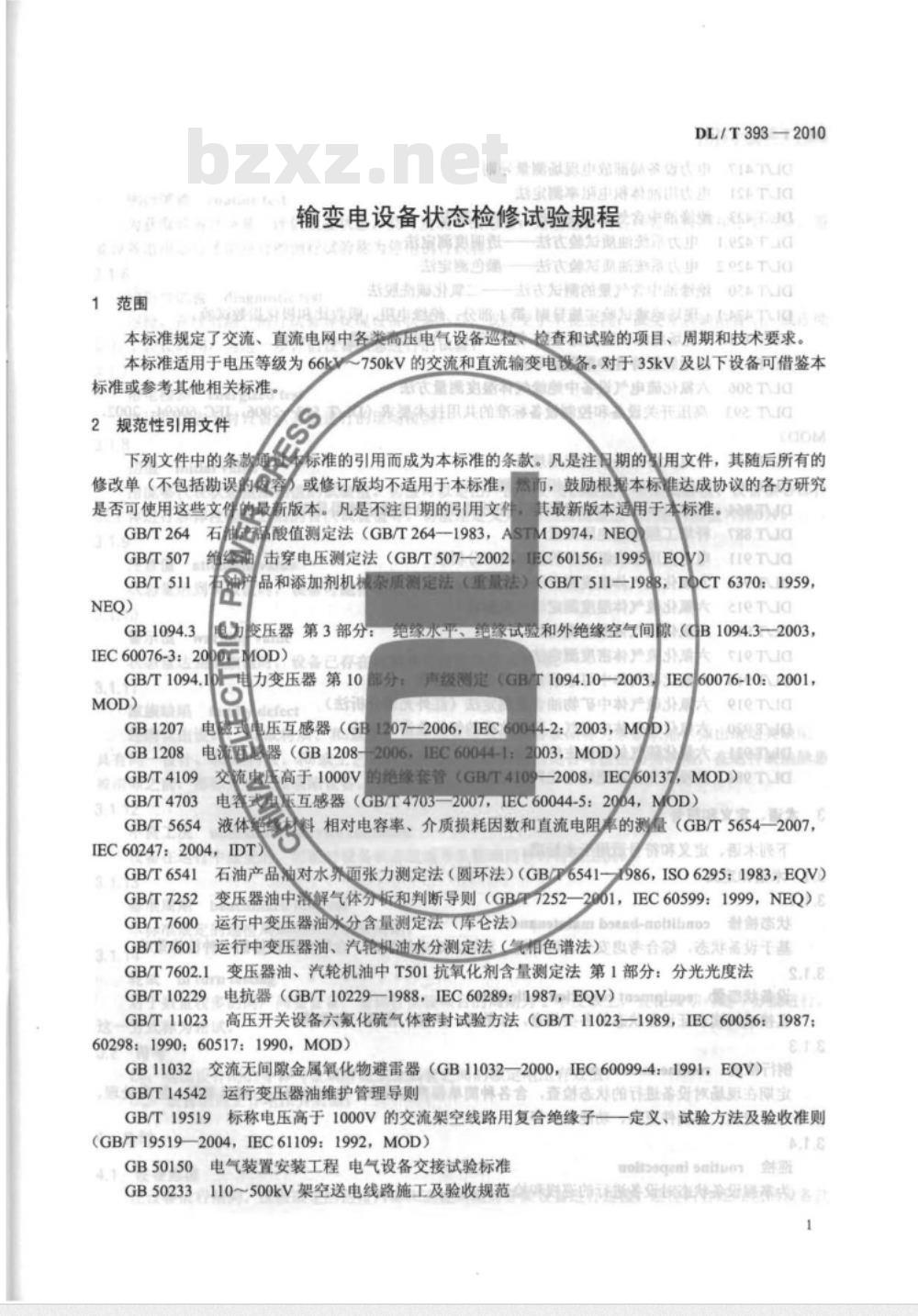

1范围
DL/T393-2010
博会量属更中建胎创货式
享随中松监惠
CIATUO
ISETIG
输变电设备状态检修试验规程
电在中邮装端：
上的欢为诊高更利
韩宝晚题
责信新承中
PSAFLG
F OSLTUO
式中00
正刷来海动以上
本标准规定了交流、直流电网中各类高压电气设备巡检、检查和试验的项目、周期和技术要求。本标准适用于电压等级为66kV~750kV的交流和直流输变电设备。对于35kV及以下设备可借鉴本标准或参考其他相关标准。
2规范性引用文件
武量更影
进团共的
电高入
美花象
下列文件中的条款标准的引用而成为本标准的条款。凡是注期的用文件，其随后所有的修改单（不包括勘误的容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。80g
GB/T264
石品酸值测定法（GB/T264—1983，ASTMD974，NEQGB/T507，缝击穿电压测定法（GB/T507-2002IEC60156:1995EQV)
GB/T511
588TU0
升品和添加剂机械杂质测定法（重量法）（GB/T511-—198B，TOCT6370：1959，电力变压器第3部分：
IEC60076-3：20DOMOD）
纯缘水
GB/T1094.1bF电力变压器第10
部分：
绝缘试验和外绝缘空气间（GB1094.3--2003，遥贸赛水产
声级测定（GBT1094.10--2003
新中产
FIOTUO
JEC60076-10:2001,
GB1207电做式电压互感器（GB1207—2006，IEC60044-2：2003，MQD）GB1208电池器（GB1208-2006，IEC60044-1：2003，MOD）GB/T4109
交流枣库高于1000V的绝套管（GB/T4109—2008，IEC60137，MOD）eTLaGB/T4703
GB/T5654
电容式区互感器（GB/T4703-2007，IEC60044-5：2004，MOD）液体究
IEC60247:2004,IDT)
GB/T6541
GB/T7252
GB/T7600
料相对电容率、介质损耗因数和直流电阻率的测量（GB/T5654一2007，养屏文宝更本峰
石油产品油对水养面张力测定法（圆环法）（GB/P6541一986，ISO6295:1983,EQV)
变压器油中激解气体分板和判断导则（GB/T7252—2901，IEC60599：1999，NEQ）E运行中变压器油水分含量测定法（库仑法）bsend-notibnos
GB/T7601运行中变压器油、汽轮机油水分测定法（气相色谱法）思合象态灶希始干基GB/T7602.1变压器油、汽轮机油中T501抗氧化剂含量测定法第1部分：分光光度法电抗器（GB/T102291988，IEC60289：1987，EQV）pGB/T10229
GB/T11023
高压开关设备六氟化硫气体密封试验方法（GB/T11023-1989，IEC600561987；60298:1990：60517：1990MOD)
GB11032交流无间隙金属氧化物避雷器（GB11032—2000，IEC60099-4:1991，EQV）幅GB/T14542运行变压器油维护管理导则量幕薄怀各合查创志增记越靠好饮品好油膜宝GB/T19519标称电压高于1000V的交流架空线路用复合绝缘子一定义试验方法及验收准则(GB/T195192004，IEC61109：1992，MOD）GB50150电气装置安装工程电气设备交接试验标准A.Ne
GB50233110~500kV架空送电线路施工及验收规范财贴薄车批感荐戒名DL/T3932010

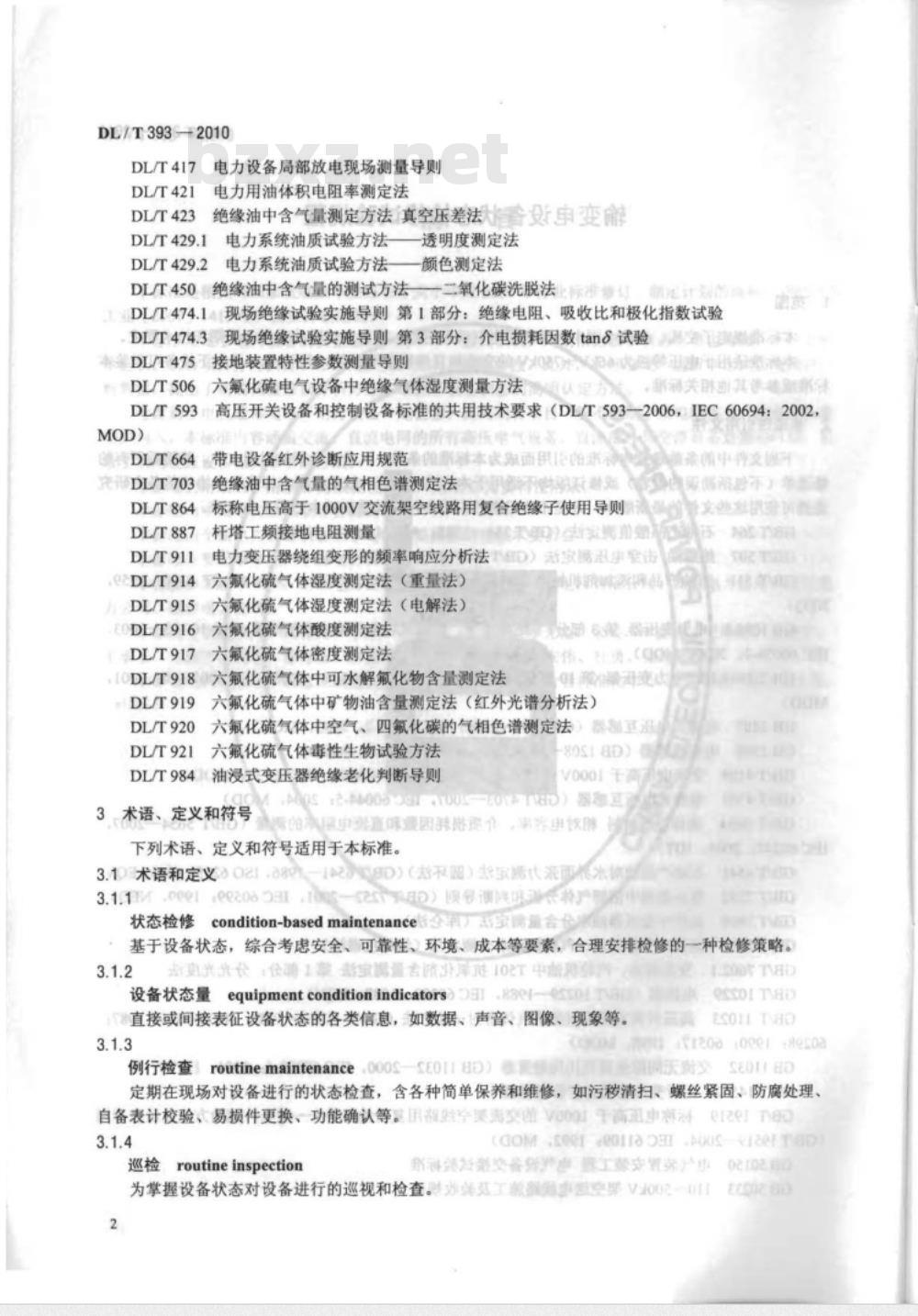

DL/T417
DL/T421
DL/T423
电力设备局部放电现场测量导则电力用油体积电阻率测定法
绝缘油中含气量测定方法真空压差法女变解电力系统油质试验方法
DL/T429.1
一透明度测定法
电力系统油质试验方法——颜色测定法DL/T429.2
DLT450绝缘油中含气量的测试方法一二氧化碳洗脱法业标准炒DL/T474.1现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验电费
DL/T474.3现场绝缘试验实施导则第3部分：介电损耗因数tan试验微路示
车DL/T475接地装置特性参数测量导则DL/T506
DL/T593
六氟化硫电气设备中绝缘气体湿度测量方法利关其进家
高压开关设备和控制设备标准的共用技术要求（DL/T593—2006，IEC60694：2002，直免电码的所有高质电气极究
DLT664带电设备红外诊断应用规范单新游本式面思I5的充锁DL/T703
绝缘油中含气量的气相色谱测定法大用不更着贴DL/T864标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T887
DL/T911
杆塔工频接地电阻测量
随承单中理文
吸不）
教文管调
电力变压器绕组变形的频率响应分析法）新宝暖风摩宝违
eDL/T914六氟化硫气体湿度测定法（重量法）DL/T915
六氟化硫气体湿度测定法（电解法）六氟化硫气体酸度测定法
EODL/T916
DL/T917
六氟化硫气体密度测定法
10DL/T918六氟化硫气体中可水解氟化物含量测定法DL/T919
DL/T920
DL/T921
用保费器
伟、社勇（o
六氟化硫气体中矿物油含量测定法（红外光谱分析法）六氟化硫气体中空气、四氟化碳的气相色谱测定法器品
六氟化硫气体毒性生物试验方法DL/T984油浸式变压器绝缘老化判断导则3术语、定义和符号
s200000
180580
V0001千高
我单光真想国理个，事出核购
下列术语、定义和符号适用于本标准。3.10术语和定义021080
3.1.1M.0eel
状态检修
）（不阳）起面水
）项零消降味户
condition-basedmaintenance孕单）宝席量合价TOZT3
基于设备状态，综合考虑安全、可靠性、环境、成本等要素，合理安排检修的一种检修策略。3.1.2
更光大长铺宝国量专统10中风
equipmentconditionindicatorsOlgsey设备状态量
直接或间接表征设备状态的各类信息，如数据、声音、图像、现象等。3.1.3
例行检查routinemaintenance.o0os—SEolI8D）@量LOTED
OSSOITHD
ESOILTHO
Mtaooeeeso
SEOIED
定期在现场对设备进行的状态检查，含各种简单保养和维修，如污移清扫、螺丝紧固、防腐处理、自备表计校验、易损件更换、功能确认等。围超壁宁美需交菌V000于高面車剂3.1.4
巡检routineinspection
212e1Te0
为掌握设备状态对设备进行的巡视和检查。财动案双工源继惠意空票V00一112
DL/T393-2010
例行试验routinetest典医m更厨装抢了天，助我幸生叫为获取设备状态量，评估设备状态，及时发现事故隐患，定期进行的各种带电检测和停电试验。需要设备退出运行才能进行的例行试验称为停电例行试验。宜画#商共大工产西点月3.1.6
诊断性试验
diagnostictest
即党英长人
类分所tS.
处巡检、在线监测、例行试验等发现设备状态不良，或经受了不良工况，或受家族缺陷警示，或连续运行了较长时间，为进一步评估设备状态进行的试验。3.1.7
刘茶带电检测energizedtest
在运行状态下对设备状态量进行的现场检测。3.1.8音礼国成不尊部
初值initialvalue
访真您婴好汽过好一求费示本求更护文术成好漫量司好你修计礼评增心效·起无可肥室指能够代表状态量原始值的试验值。初值可以是出厂值、交接试验值、早期试验值、设备核心部件或主体进行解体性检修之后的首次试验值等。初值差定义为：（当前测量值一初值）/初值×100%。备3.1.9
代的一
注意值attentionvalue驻全冰甜随吸魅连状态量达到该数值时，设备可能存在或可能发展为缺陷。低
容承限协
常边面外宜不更照
管童态
警示值
直warningvalue
品主状态量达到该数值时，设备已存在缺陷并有可能发展为故障。寻盘详基以价可的态希效类食
家族缺陷familydefect抗通遮检质试致费！
大前最政得共，息富等
利量股意SE
经确认由设计、和/或材质、和/或工艺共性因素导致的设备缺陷称为家族缺陷。如出现这类缺陷，具有同一设计、和/或材质、和/或工艺的其他设备，不论其当前是否可检出同类缺陷，在这种缺陷隐患被消除之前，都称为有家族缺陷设备。3.1.12药设
一思量快前元管女
科城世尔草技尚游态的求提女店不良工况undesirableservicecondition效不药更谢干次，，你有事宠非技
设备在运行中经受的、可能对设备状态造成不良影响的各种特别工况。覃世誉显帕量态灿&A3.1.13
得态一国
基准周期
benchmark interval
压器和电试富家
本标准规定的巡检周期和例行试验周期。3.1.14
全系铺更走对代，得份
做设健单态源财及爱乳已
质分将工药自王人质
轮试inturntesting订杂
对于数量较多的同厂同型设备，若例行试验项目的周期为2年及以上，宜在周期内逐年分批进行，这一方式称为轮试。
3.2符号
急Uo：电缆设计用的导体与金属屏蔽或金属套之间的额定电压有效值。限鼠新基的出创邹袜本原询Um：设备最高工作电压有效值。网然基单司诚惠妞升设耐馨协能阿小，购4总则
2随产汽建券
2mL（代双式）
4.1设备巡检上版增息强斯国鼠办火互铺SAA
努批延容划合行
在设备运行期间，应按规定的巡检内容和巡检周期对各类设备进行巡检。巡检内容还应包括设备技3
DL/T393-2010
术文件特别提示的其他巡检要求。巡检情况应有书面或电子文档记录。BE
在雷雨季节前，大风、降雨（雪、冰霍）、沙尘暴及有明显震感（烈度4度及以上）的地震之后，应对相关设备加强巡检：新投运的设备、对核心部件或主体进行解体性检修后重新投运的设备，宜加强巡检：日最高气温35℃以上或大负荷期间，宜加强红外测温。代掌通效节4.2试验分类和说明
油中含气通的腾纸
4.2.1试验分类
真化旗舞悦糕
自卡计海出凯奢好业
编热温务
本标准将试验分为例行试验和诊断性试验。例行试验通常按周期进行，诊断性试验只在诊断设备状态时根据情况有选择地进行。骏实婚事阳
4.2.2试验说明
快通包
若存在设备技术文件要求但本标准未涵盖的检查和试验项目，按设备技术文件要求进行。若设备技术文件要求与本标准要求不一致，按严格要求执行。更新设备投运满1年（220kV及以上）或满1～2年（110kV/66kV），以及停运6个月以上重新投运前的设备，应进行例行试验。对核心部件或主体进行解体性检修后重新投运的设备，可参照新设备要求执行。持端现场备用设备应视同运行设备进行例行试验：备用设备投运前应对其进行例行试验：若更换的是新设备，投运前应按交接试验要求进行试验。除特别说明，所有电容和介质损耗因数一并测量的试验，试验电压均为10kV。在进行与环境温度、湿度有关的试验时，除专门规定的情形之外，环境相对湿度不宜大于80%，环境温度不宜低于5℃，绝缘表面应清洁、干燥。若前述环境条件无法满足时，可采用4.3.5进行分析。4.3设备状态量的评价和处置原则4.3.1设备状态评价原则
设备状态的评价应基于巡检及例行试验、诊断性试验、在线监测、带电检测、家族缺陷、不良工况等状态信息，包括其现象强度、量值大小以及发展趋势，结合与同类设备的比较，做出综合判断。4.3.2注意值处置原则
有注意值要求的状态量，若当前试验值超过注意值或接近注意值的趋势明显，对于正在运行的设备，应加强跟踪监测：对于停电设备，如怀疑属于严重缺陷，则不宜投入运行。通4.3.3警示值处置原则
有警示值要求的状态量，若当前试验值超过警示值或接近警示值的趋势明显，对于运行设备应尽快安排停电试验：对于停电设备，消除此隐患之前一般不应投入运行。饿的湿不态音好请
4.3.4状态量的显著性差异分析
在相近的运行和检测条件下，同一家族设备的同一状态量不应有明显差异，否则应进行显著性差异分析，分析方法见附录A。
4.3.5易受环境影响状态量的纵横比分析eleyislalkinat
设A、B、C3台设备的上次试验值和当前试验值分别为aj、b、C、a2、b2、C2,在分析设备A当前试验值a2是否正常时，根据az/(b2+c2)与a/(bi+c)相比有无明显差异进行判断，一般不超过土30%可眼馆月更强发善美如膜
作为判断正常与否的参考。生
，如，美
4.4基于设备状态的周期调整
4.4.1周期的调整
国建爆干饮
号商S
本标准给出的基准周期适用于一般情况。对于停电例行试验，各单位可依据自身设备状态、地域环境、电网结构等，的情延长或缩短基准周期，调整后的基准周期一般不小于1年，也不大于本标准所列基准周期的1.5倍。
4.4.2可延迟试验的条件
符合以下各项条件的设备，需停电进行的例行试验可以在4.4.1周期调整后的基础上延迟1个年度：省a）巡检中未见可能危及该设备安全运行的任何异常。律鲜的宝更，4
b）带电检测（如有）显示设备状态良好。卖）c）上次例行试验与其前次例行（或交接）试验结果相比无明显差异。d）没有任何可能危及设备安全运行的家族缺陷。e）1上次例行试验以来，没有经受严重的不良工况。4.4.3需提前试验的情形
有下列情形之一的设备，需提前或尽快安排例行或/和诊断性试验：a)，巡检中发现有异常，此异常可能是重大质量隐患所致。b）带电检测（如有）显示设备状态不良。DL/T393—2010
c）L之前的例行试验数据有朝着性意值或警示值方向发展的明显趋势，或者接近注意值或警示值。d）存在重大家族缺陷。
e），经受了较为严重不。
如初步判定设备继续运行有风险，则不论是否到期，都应列入最近的年度试验计划，期间应根据具体情况加强巡检或跟踪监况严重时，应尽快退出运行，进行试验。4.5解体性检修的适用原则
存在下列情形之
予以更换：
好面个的
的设备，需要对设备核心部件或主体进行解体性检修，不适宣解体性检修的，应a）例行或诊断性式验表明存在重大缺陷的设备。b）。受重大家族快陷警示，需要解体消除隐惠的设备。依据设备技术文件之推荐或运行c）
交流设备
5.1油浸式电力变压器和电抗器
5.1.1油浸式电力变压器
巡检项目
4外观
油温和绕组温度
呼吸器干燥剂（硅胶）
冷却系统
声响及振动
经验，达到解体性检修条件的设备，电抗器巡检及例行试验（见表1、表2）表1油漫式电力变压器和电抗器巡检项目基准周
30V及以上：2周
320kV：1月
T0kV/66kV：3月
无异常
符合设备技术文件之要求
1/3以上处于干燥状态
无异常
无异常
表2油漫式电力变压器和电抗器例行试验和检查项目例行试验和检查项目
红外热像检测
限韩的新香茶您
每了小格穿一次的
全必心家第健制品
油中溶解气体分析
经城国国
品门间酒程意您
基准周期
330kV及以上：1月
220kV：3月
110kV/66kV半年
新想用就就面的
330kV及以上：3月
220kV，半年
110kV/66kV:1年
爱婚画，数出使点持中
精#夜有理品
无异常声容道协意都茶姓酒
创送配本火一
1.溶解气体：
乙快≤IuL/L（330kV及以上）
≤5μuL（其他）（注意值）
氢气≤150uL/L（注意值）
总烃≤150uL/L（注意值）
2.绝对产气速率；
≤12mL/d（隔膜式）（注意值）或≤6mL/d（开放式）（注意值）3，相对产气速率：
≤10%/月（注意值）
原花品
新泵5
说明条款
见5.1.1.1a）
见5.1.1.1b）
见5.1.1.1e）
见5.1.1d)
见5.1.1.e）
说明条款
见5.1.1.2
超博岛
（前）
清激科产
见5.1.1.3
真雅、陈票
DLT3932010
例行试验和检查项目
绕组电阻
绝缘油例行试验
套管试验
铁心绝缘电阻数
绕组绝缘电阻
绕组绝缘介质损耗因数
(20℃）
有载分接开关检查
（变压器）
测温装置检查
气体继电器检查
冷却装置检查
压力释放装置检查
巡检说明
准检情8
基准周期
表2（续）功身高热器指派星（）擦然中讲（d要求
1.相间互差不大于2%（警示值）2.同相初值差不超过士2%（警示值）330kV及以上：1年
220kV及以下：3年
#3年拍氧#面
见5.1.1.8
经3年
解体性检修时
见7.1变确美
见5.6辅别旧零我
喜好您
≥100MQ（新投运1000MQ）
(注意值）
然影动
1.绝缘电阻无显著下降
2.吸收比≥1.3或极化指数≥1.5或绝缘电阻≥10000MQ（注意值）330kV及以上：≤0.005（注意值）220kV及以下：≤0.008（注意值）见5.1.1.8
以更高
无异常神木重活便感馆
无异常
无异常
无异常
请锁）行
a）外观无异常，油位正常，无油渗漏。型连马象售
豆游童
记录油温、绕组温度、环境温度、负荷和冷却器开启组数。b）
说明条款
见5.1.4.4
见5.1.15
见5.1.1.6
见5.1.1.7
见5.1.1.8
见5.1.1.9
见5.1.1.10
见5.1.1.11
见5.1.1.12
只版fa
c）呼吸器呼吸正常：当2/3干燥剂受潮时应予更换：若干燥剂受潮速度异常，应检查密封，并取油样分析油中水分（仅对开放式）。d）冷却系统的风扇运行正常，出风口和散热器无异物附着或严重积污：潜油泵无异常声响、振动油流指示器指示正确。
e）变压器声响和振动无异常，必要时按GB/T1094.10测量变压器声级：如振动异常，可定量测量5.1.1.2红外热像检测
检测变压器箱体、储油柜、套管、引线接头及电缆等，红外热像图显示应无异常温升、温差和/或相对温差。检测和分析方法参考DL/T664。5.1.1.3油中溶解气体分析
除例行试验外，新投运、对核心部件或主体进行解体性检修后重新投运的变压器，在投运后的第1、4、10、30天各进行一次本项试验。若有增长趋势，即使小于注意值，也应缩短试验周期。经类气体含量较高时，应计算总烃的产气速率。取样及测量程序参考GB/T7252，同时注意设备技术文件的特别提示（如有）。图）
当怀疑有内部缺陷（如听到异常声响）、气体继电器有信号、经历了过励磁、过负荷运行以及发生了出口或近区短路故障时，应进行额外的取样分析。5.1.1.4绕组电阻
半wurr
有中性点引出线时，应测量各相绕组的电阻：若无中性点引出线，可测量各线间电阻，然后换算到相绕组，换算方法见附录B。测量时铁心的磁化极性应保持一致。要求在扣除原始差异之后，同一温度6
DL/T393—2010
下各相绕组电阻的相互差异应在2%之内。此外，还要求同一温度下，各相电阻的初值差不超过士2%。电阻温度修正按下式：享
常单康
式中：
2M！不等
R、R2一一分别表示温度为、时的电阻；T常数，铜绕组T为235，铝绕组T为225。意能意装派师肥特
快#零电大销车
天，（1）
希国灯二康新光用中老泰VO国火幼间宝科产大向
无励磁调压变压器改变分接位置后、有载调压变压器分接开关检修后及更换套管后，也应测量一次。电抗器参照执行。
5.1.1.5铁心绝缘电阻
星康创的乐意能新，五来开面回满，中绝缘电阻测量采用2500V（老旧变压器1000V）绝缘电阻表。除注意绝缘电阻的大小外，要特别注意绝缘电阻的变化趋势。夹件引出接地的，应分别测量铁心对夹件及夹件对地绝缘电阻。合财
除例行试验之外，当油中溶解气体分析异常，在诊断时也应进行本项目。拍#的达电发基邮S12
5.1.1.6绕组绝缘电阻
测量时，铁心、外壳及非测量绕组应接地，测量绕组应短路，套管表面应清洁、干燥。采用5000V绝缘电阻表测量。测量宜在顶层油温低于50℃时进行，并记录顶层油温。绝缘电阻受温度的影响可按式（2）进行近似修正。绝缘电阻下降显著时，应结合介质损耗因数及油质试验进行综合判断。测试方法参考DLT474.1
式中：双
R,=Rx1.55-0)10上人年前
国品器
R、R2分别表示温度为、t时的绝缘电阻。(2)
除例行试验之外，当绝缘油例行试验中水分偏高，或者怀疑箱体密封被破坏，也应进行本项试验。5.1.1.7绕组绝缘介质损耗因数
的宝家
测量宜在顶层油温低于50℃且高于0℃时进行，测量时记录顶层油温和空气相对湿度，非测量绕组及外壳接地。必要时分别测量被测绕组对地、被测绕组对其他绕组的绝缘介质损耗因数。测量方法可参考DL/T474.3。
测量绕组绝缘介质损耗因数时，应同时测量电容值，若此电容值发生明显变化，应予以注意。分析时应注意温度对介质损耗因数的影响。可正5.1.1.8有载分接开关检查
以下步骤可能会因制造商或型号的不同有所差异，必要时参考设备技术文件。每年检查一次的项目包括：
1a）储油柜、呼吸器和油位指示器，应按其技术文件要求检查。剪各b）在线滤油器，应按其技术文件要求检查滤芯。ES
隆为开出心
五创补控作和售
塑大究
中海中国所限公
c）打开电动机构箱，检查是否有任何松动、生锈：检查加热器是否正常。d）记录动作次数。
$.2e）如有可能，通过操作1步再返回的方法，检查电机和计数器的功能端堂呼靠事景空1.S.1.偏每3年检查一次的项目剩百写
商物出心潮会
个两a），在手摇操作正常的情况下，就地电动和远方各进行一个循环的操作，无异常。每士偿炎些检查紧急停止功能以及限位装置。算空靠出共一切司偿b）
改服安不乳慕质
c）在绕组电阻测试之前检查动作特性，测量切换时间；有条件时测量过渡电阻，电阻值的初值差再宝随最不超过士10%。
d），油质试验：要求油耐受电压≥30kV；如果装备有在线滤油器，要求油耐受电压≥40kV。不满7
DL/T393—2010
，士足要求时，需要对油进行过滤处理，或者换新油典内态雍遍单再的换惠能验肌各不5.1.1.9测温装置检查
每3年检查一次，要求外观良好，运行中温度数据合理，相互比对无异常。每6年校验一次，可与标准温度计比对，或按制造商推荐方法进行，结果应符合设备技术文件要求同时采用1000V绝缘电阻表测量二次回路的绝缘电阻，一般不低于1MS2。5.1.1.10气体继电器检查
22V皮
每3年检查一次气体继电器整定值，应符合运行规程和设备技术文件要求，动作正确。每6年测量一次气体继电器二次回路的绝缘电阻，应不低于1M2，采用1000V绝缘电阻表测量。5.1.1.11冷却装置检查
运行中，流向、温升和声响正常，无渗漏。强油水冷装置的检查和试验，按设备技术文件要求进行5.1.1.12压力释放装置检查
按设备技术文件要求进行检查，应符合要求。一般要求开启压力与出厂值的标准偏差在士10%之内或符合设备技术文件要求。
5.1.2油漫式电力变压器和电抗器诊断性试验（见表3）ooo
诊断性试验项目
空载电流和空载损耗
短路阻抗
感应耐压和局部放电
绕组频率响应分析
绕组各分接位置电压比
直流偏磁水平检测（变压器）
电抗器电抗值
纸绝缘聚合度
绝缘油诊断性试验
整体密封性能检查
铁心接地电流
声级及振动
绕组直流泄漏电流
外施耐压试验
食邮国代
表3油浸式变压器、电抗器诊断性试验项目要
见5.1.2.1
初值差不超过土3%（注意值）
1.感应耐压：出厂试验值的80%
2.局部放电：1.3U_/V3下：≤300pC（注意值）见5.1.2.4
初值差不超过±0.5%（额定分接位置）：±1.0%（其他）（警示值）
见5.1.2.6
初值差不超过土5%（注意值）
聚合度≥250（注意值）
无油渗漏
≤100mA（注意值）
净童拍辅
达秀谷
说明条款
见5.1.2.1
见5.1.2.2
见5.1.2.3
见5.1.2.4
国驰用
符合设备技术文件要求
文朱其过实品示能
见5.1.2.12
出厂试验值的80%
5.1.2.1空载电流和空载损耗
苏新盗家夏推
生病地霜牌价教食
见5.1.2.5
见5.1.2.6
见5.1.2.7
见5.1.2.8
见5.1.2.9
见5.1.2.10
见5.1.2.11
见5.1.2.12
见5.1.2.13
诊断铁心结构缺陷、匝间绝缘损坏等可进行本项目。试验电压尽可能接近额定值。试验电压值和接线应与上次试验保持一致。测量结果与上次相比不应有明显差异。对单相变压器相间或三相变压器两个边相，空载电流差异不应超过10%。分析时一并注意空载损耗的变化。5.1.2.2短路阻抗电奶
股念创
复际用电胜产
诊断绕组是否发生变形时进行本项目。应在最大分接位置和相同电流下测量。试验电流可用额定电流，亦可低于额定值，但不应小于5A。等作靠等果慢90
