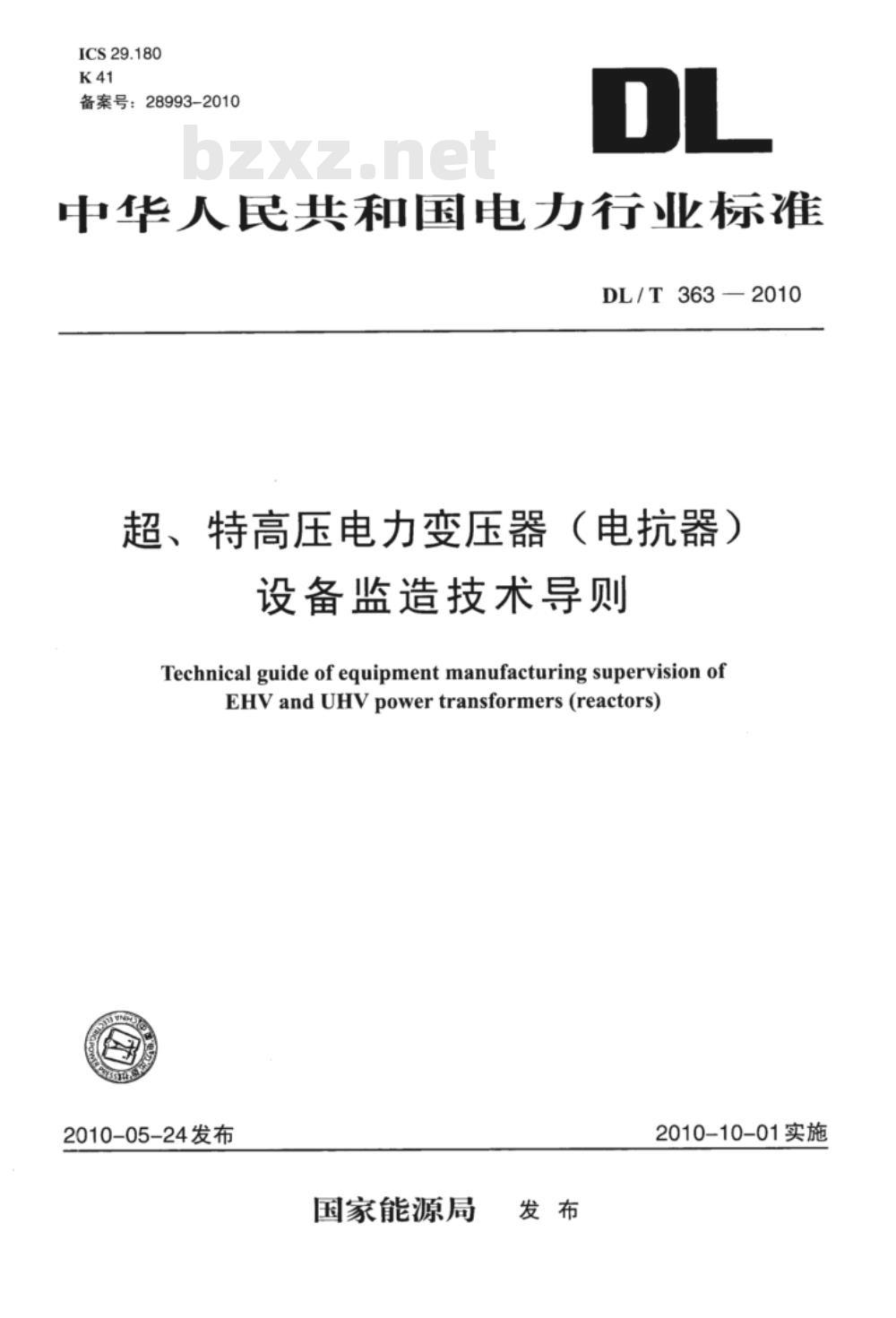

【电力行业标准(DL)】 超、特高压电力变压器（电抗器）设备监造技术导则

ICS29.180
备案号：28993-2010
中华人民共和国电力行业标准
DL/T363—2010
超、特高压电力变压器（电抗器）设备监造技术导则
Technical guide of equipment manufacturing supervision ofEHVandUHVpowertransformers(reactors)2010-05-24发布
国家能源局
2010-10-01实施

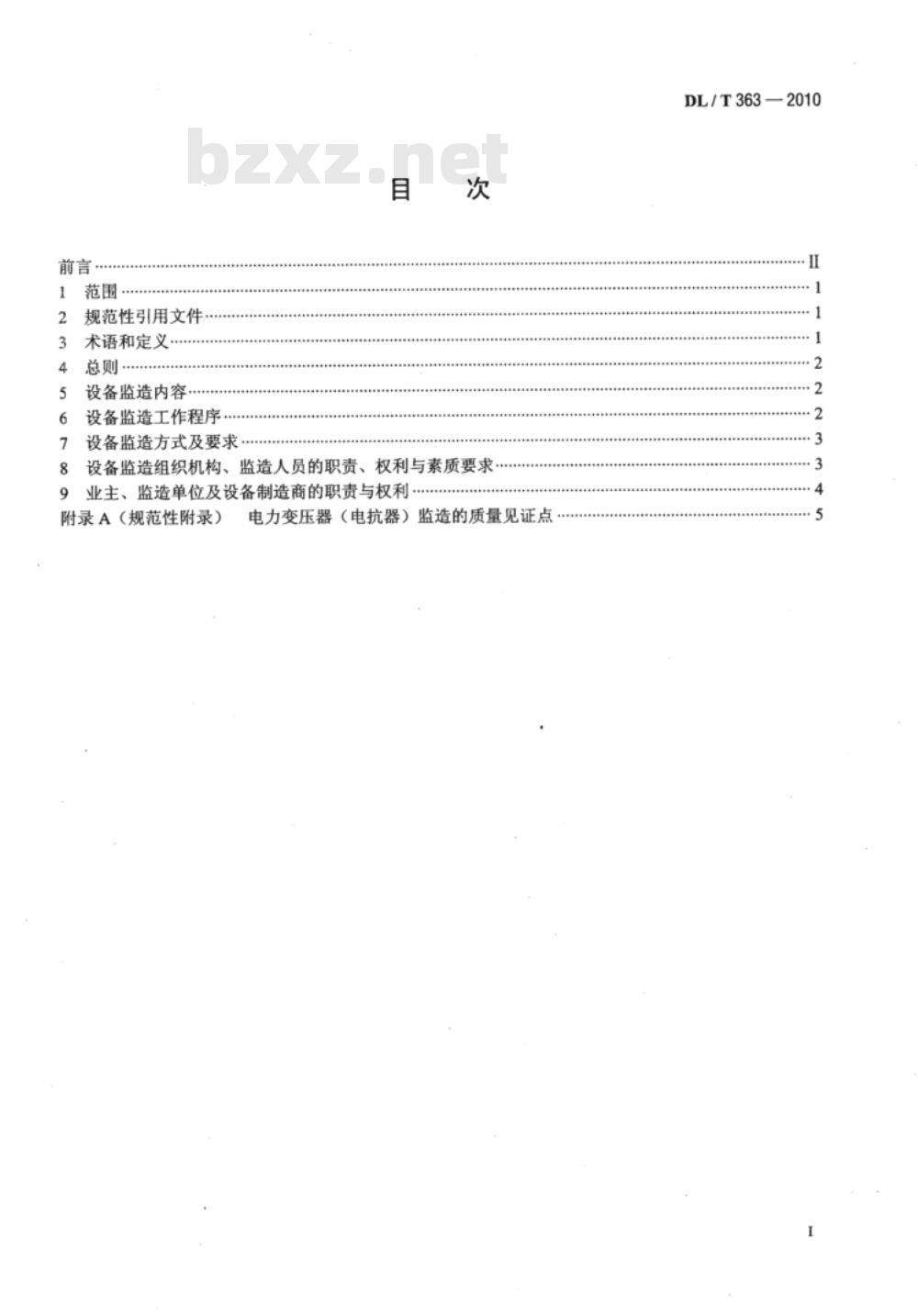

规范性引用文件·
术语和定义·
设备监造内容·
设备监造工作程序，
设备监造方式及要求
设备监造组织机构、监造人员的职责、权利与素质要求业主、监造单位及设备制造商的职责与权利附录A（规范性附录）
电力变压器（电抗器）监造的质量见证点DL/T363—2010
DL/T363—2010

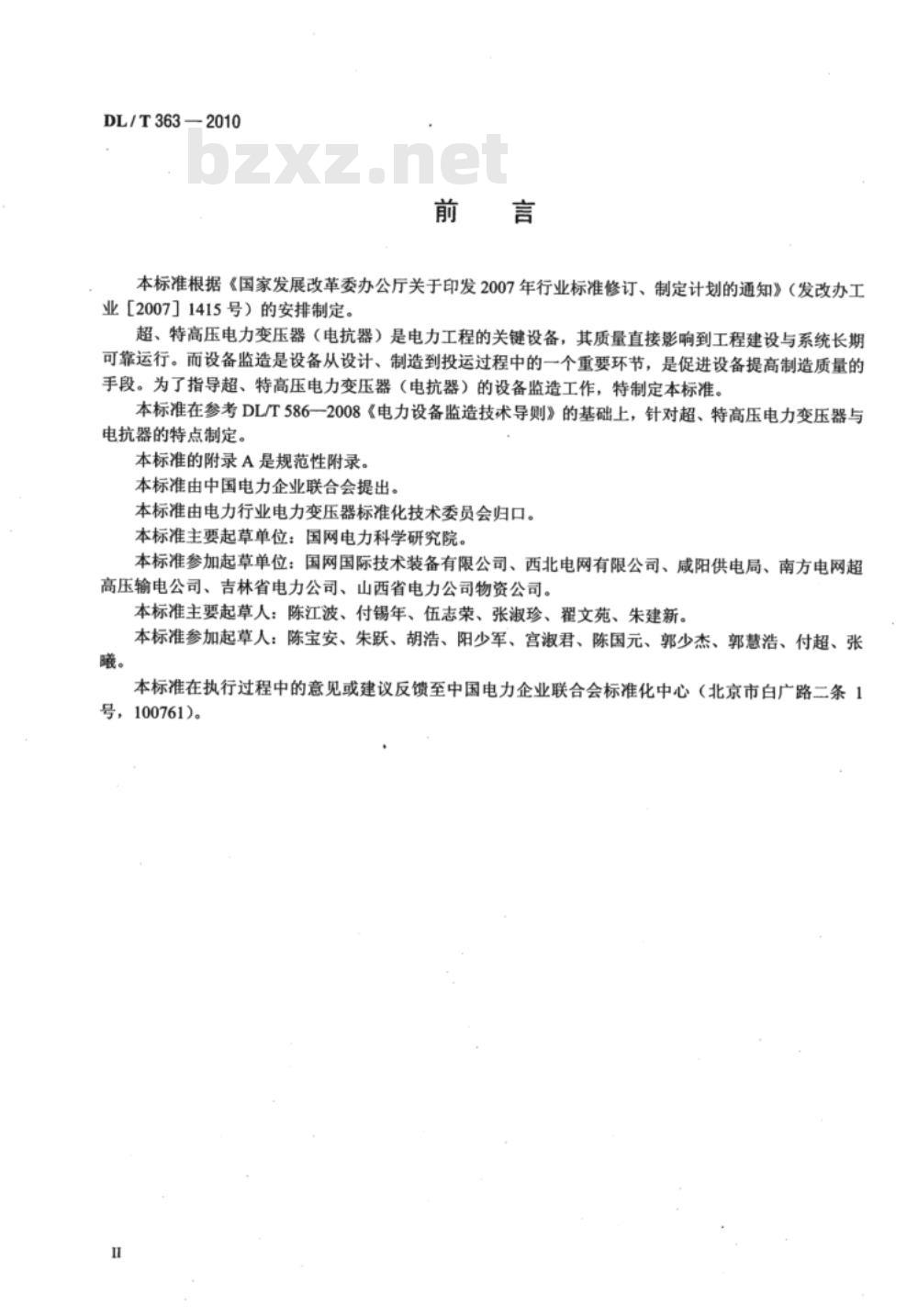

本标准根据《国家发展改革委办公厅关于印发2007年行业标准修订、制定计划的通知》（发改办工业［2007]1415号）的安排制定。超、特高压电力变压器（电抗器）是电力工程的关键设备，其质量直接影响到工程建设与系统长期可靠运行。而设备监造是设备从设计、制造到投运过程中的一个重要环节，是促进设备提高制造质量的手段。为了指导超、特高压电力变压器（电抗器）的设备监造工作，特制定本标准。本标准在参考DL/T586一2008《电力设备监造技术导则》的基础上，针对超、特高压电力变压器与电抗器的特点制定。
本标准的附录A是规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业电力变压器标准化技术委员会归口。本标准主要起草单位：国网电力科学研究院。本标准参加起草单位：国网国际技术装备有限公司、西北电网有限公司、咸阳供电局、南方电网超高压输电公司、吉林省电力公司、山西省电力公司物资公司。本标准主要起草人：陈江波、付锡年、伍志荣、张淑珍、翟文苑、朱建新。本标准参加起草人：陈宝安、朱跃、胡浩、阳少军、宫淑君、陈国元、郭少杰、郭慧浩、付超、张曦。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761)。

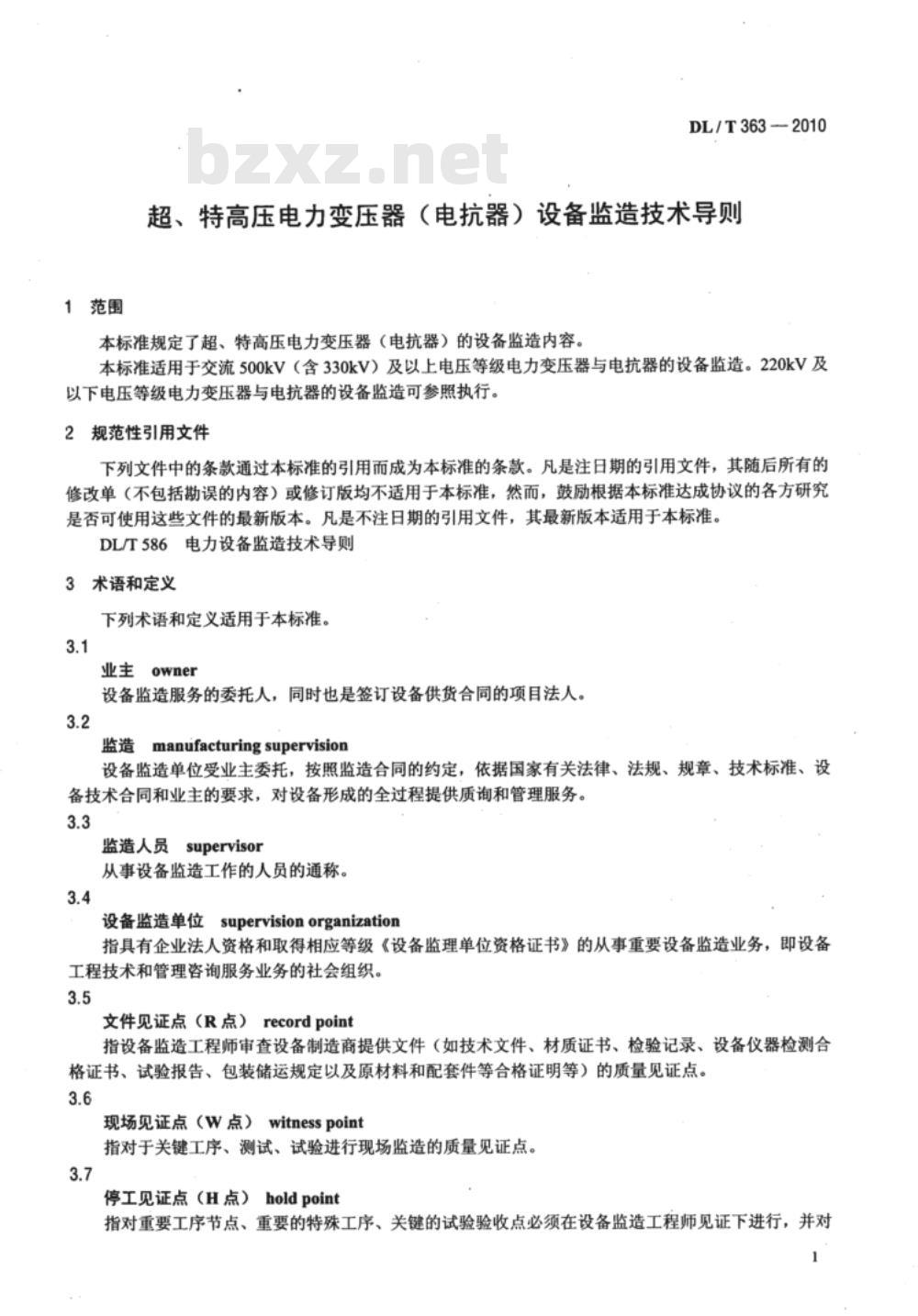

1范围
DL/T363-2010
超、特高压电力变压器（电抗器）设备监造技术导则本标准规定了超、特高压电力变压器（电抗器）的设备监造内容。本标准适用于交流500kV（含330kV）及以上电压等级电力变压器与电抗器的设备监造。220kV及以下电压等级电力变压器与电抗器的设备监造可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DLT586电力设备监造技术导则
3术语和定义
下列术语和定义适用于本标准。3.1
业主owner
设备监造服务的委托人，同时也是签订设备供货合同的项目法人。3.2
manufacturingsupervision
设备监造单位受业主委托，按照监造合同的约定，依据国家有关法律、法规、规章、技术标准、设备技术合同和业主的要求，对设备形成的全过程提供质询和管理服务。3.3
监造人员supervisor
从事设备监造工作的人员的通称。3.4
设备监造单位supervisionorganization指具有企业法人资格和取得相应等级《设备监理单位资格证书》的从事重要设备监造业务，即设备工程技术和管理咨询服务业务的社会组织。3.5
文件见证点（R点）recordpoint指设备监造工程师审查设备制造商提供文件（如技术文件、材质证书、检验记录、设备仪器检测合格证书、试验报告、包装储运规定以及原材料和配套件等合格证明等）的质量见证点。3.6
现场见证点（W点）witnesspoint指对于关键工序、测试、试验进行现场监造的质量见证点。3.7
停工见证点（H点）holdpoint
指对重要工序节点、重要的特殊工序、关键的试验验收点必须在设备监造工程师见证下进行，并对1
DL/T363-2010

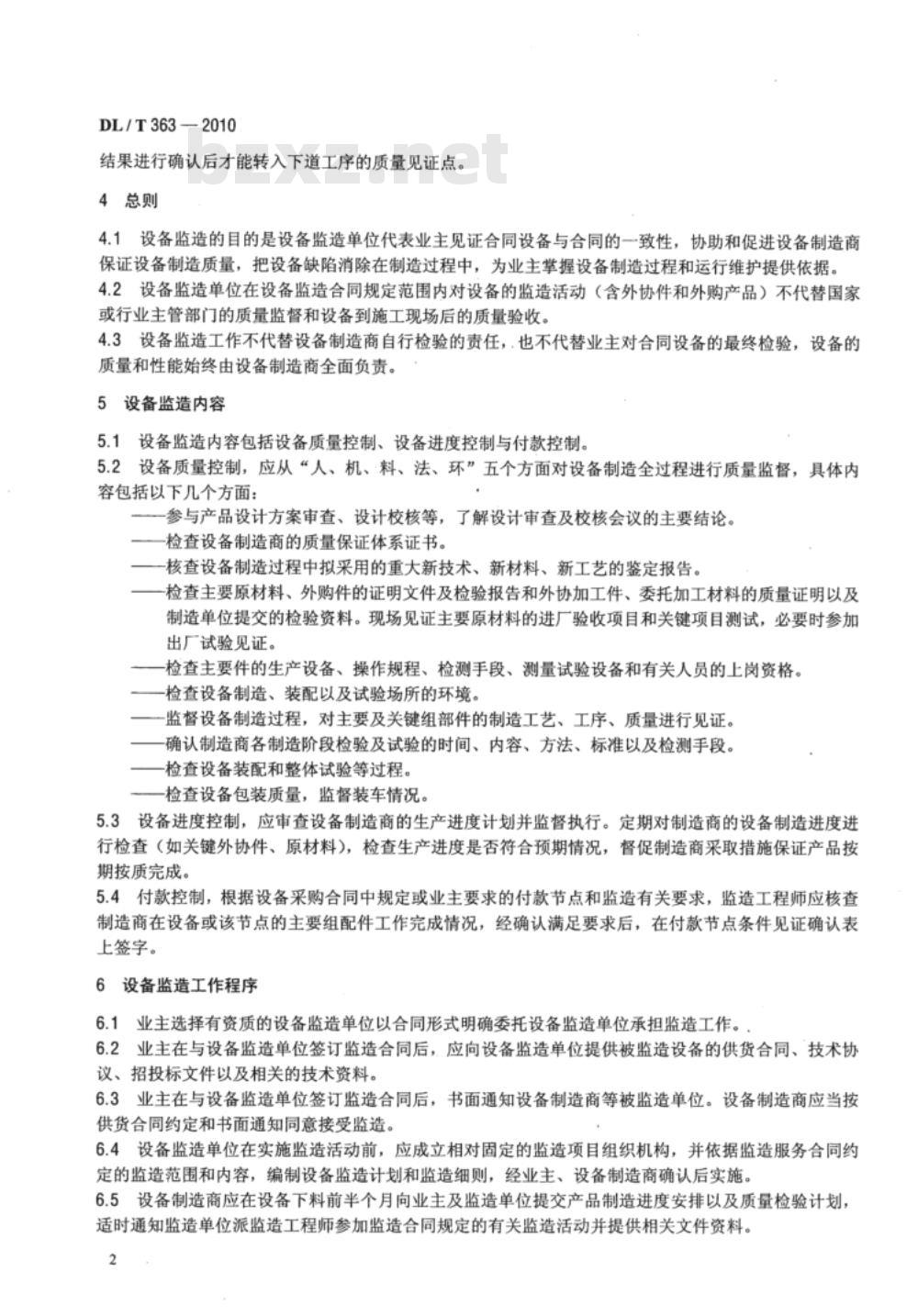

结果进行确认后才能转入下道工序的质量见证点。4总则
4.1设备监造的目的是设备监造单位代表业主见证合同设备与合同的一致性，协助和促进设备制造商保证设备制造质量，把设备缺陷消除在制造过程中，为业主掌握设备制造过程和运行维护提供依据。4.2设备监造单位在设备监造合同规定范围内对设备的监造活动（含外协件和外购产品）不代替国家或行业主管部门的质量监督和设备到施工现场后的质量验收。4.3设备监造工作不代替设备制造商自行检验的责任，，也不代替业主对合同设备的最终检验，设备的质量和性能始终由设备制造商全面负责。5设备监造内容
5.1设备监造内容包括设备质量控制、设备进度控制与付款控制。5.2设备质量控制，应从“人、机、料、法、环”五个方面对设备制造全过程进行质量监督，具体内容包括以下几个方面：
一参与产品设计方案审查、设计校核等，了解设计审查及校核会议的主要结论。-检查设备制造商的质量保证体系证书。一核查设备制造过程中拟采用的重大新技术、新材料、新工艺的鉴定报告。-检查主要原材料、外购件的证明文件及检验报告和外协加工件、委托加工材料的质量证明以及制造单位提交的检验资料。现场见证主要原材料的进厂验收项目和关键项目测试，必要时参加出厂试验见证。
一检查主要件的生产设备、操作规程、检测手段、测量试验设备和有关人员的上岗资格。检查设备制造、装配以及试验场所的环境。一监督设备制造过程，对主要及关键组部件的制造工艺、工序、质量进行见证。确认制造商各制造阶段检验及试验的时间、内容、方法、标准以及检测手段。检查设备装配和整体试验等过程。一检查设备包装质量，监督装车情况。5.3设备进度控制，应审查设备制造商的生产进度计划并监督执行。定期对制造商的设备制造进度进行检查（如关键外协件、原材料），检查生产进度是否符合预期情况，督促制造商采取措施保证产品按期按质完成。
5.4付款控制，根据设备采购合同中规定或业主要求的付款节点和监造有关要求，监造工程师应核查制造商在设备或该节点的主要组配件工作完成情况，经确认满足要求后，在付款节点条件见证确认表上签字。
6设备监造工作程序
6.1业主选择有资质的设备监造单位以合同形式明确委托设备监造单位承担监造工作。，6.2业主在与设备监造单位签订监造合同后，应向设备监造单位提供被监造设备的供货合同、技术协议、招投标文件以及相关的技术资料。6.3业主在与设备监造单位签订监造合同后，书面通知设备制造商等被监造单位。设备制造商应当按供货合同约定和书面通知同意接受监造。6.4设备监造单位在实施监造活动前，应成立相对固定的监造项目组织机构，并依据监造服务合同约定的监造范围和内容，编制设备监造计划和监造细则，经业主、设备制造商确认后实施。6.5设备制造商应在设备下料前半个月向业主及监造单位提交产品制造进度安排以及质量检验计划，适时通知监造单位派监造工程师参加监造合同规定的有关监造活动并提供相关文件资料。2
DL/T363—2010
6.6设备监造单位应当将监造活动情况，按计划、分阶段或者定期向业主报告，重大情况应当及时报告。设备监造单位按合同完成监造工作后，应当按设备监造合同规定向业主提交最终设备监造报告和设备监造资料。
7设备监造方式及要求
7.1特高压电力变压器（电抗器）设备监造应采用全过程跟踪，驻厂监造方式。7.2超、特高压电力变压器、电抗器设备监造过程中的文件见证点（R点），现场见证点（W点），停工见证点（H点）的设置见附录A。7.3设备制造商应提前5天通知监造单位参加停工见证点（H点）的质量见证，提前3天通知监造单位参加现场见证点（W点）的质量见证。7.4监造单位接到质量见证通知后，应及时派监造工程师到制造厂参加见证。如监造工程师不能按期参加，W点自动转为R点：但H点没有监造单位书面通知同意转为R点时，设备制造商不得自行转入下道工序，应与监造单位联系商定更改见证日期。如更改时间后，监造工程师仍未按时到达，即认为放弃此点监造。如设备制造商未按规定提前通知监造单位，致使设备监造人员不能如期参加现场见证，业主和监造单位有权要求重新见证。8设备监造组织机构、监造人员的职责、权利与素质要求8.1设备监造单位在实施监造活动前，应成立由总监造工程师、监造工程师、一般监造人员组成相对固定的监造项目组织机构。
8.2监造人员的职责。
8.2.1总监造工程师。
总监造工程师是设备监造项目组的负责人，全面负责和领导设备监造项目组的工作，其职责包括：确定监造项目的监造机构组织形式及人员配置与分工，负责人员调配与管理；一组织并主持编制、审核、批准监造计划、监造细则：组织监造交底：
一组织并管理监造工程师的工作：一审核监造日志、报告等监造资料并交付监造成果。8.2.2监造工程师。
监造工程师是在总监造工程师的领导下，负责设备监造工作，其职责包括：根据总监造工程师的安排，编制监造实施细则；—根据监造计划、监造细则实施设备监造：一收集监造信息、填写监造日志、编制设备监造报告等监造资料。8.2.3般监造人员。
一般监造人员是在监造工程师的指导下协助开展监造工作，负责收集、整理、上报监理资料。8.3监造人员的权利。
8.3.1监造人员有权审查与设备有关的方案、计划、标准、主要工艺及装备。8.3.2监造人员对设备制造有关参与单位有协调权。重要协调事项应当事先向业主报告。8.3.3发生重大问题时，征得业主同意后，监造人员有权签发开工令、停工令、复工令。如在紧急情况下未能事先报告时，应在24h内向业主做出书面形式报告。8.3.4监造人员有权审查设备的原材料、外购件和外协件，对于不符合设备订货合同约定的，有权通知停止使用。
8.3.5监造人员有权检查、监督设备制造商的工作质量、产品质量，对于不符合要求的，有权下达整改令。
DL/T363—2010
8.3.6监造人员有权审核、签认设备付款条件确认表。8.3.7监造人员有权审核合同变更与索赔，经业主同意后发布变更令。8.4监造人员的素质要求
8.4.1监造人员应具备变压器专业丰富的技术经验，熟悉与设备监造相关的国家标准和行业标准，设备订货合同及附件，制造商的质量保证体系、企业标准、设计文件等文件资料。8.4.2监造人员应遵守设备监造行业职业道德准则，具有协调和处理问题的能力。8.4.3监造人员应身体健康，责任心强，具有独立工作、团结协作的能力。8.4.4总监造工程师应具有《中华人民共和国注册设备监理师执业资格证书》和高级专业技术职称，并有效注册。
8.4.5监造工程师应具有《中华人民共和国注册设备监理师执业资格证书》和中级及以上专业技术职称，并有效注册。
8.4.6一般监造人员应具有设备监造岗位培训证书。9
业主、监造单位及设备制造商的职责与权利业主、监造单位及设备制造商的职责与权利按DL/T586的规定。32010
DL/T363
附录A
（规范性附录）
电力变压器（电抗器）监造的质量见证点A.1材料和组部件的质量见证点
材料和组部件的质量见证点见表A.1。材料和组部件的质量见证点
1000kv
质量见证点
供货商的资质证明
原材料质量证明书
进厂验收报告
型号和规格
硅钢片
存放环境
单位铁损
供货商的资质证明
原材料质量证明书
进厂验收报告
型号和规格
电阻率
属服极限
电磁线
延伸率
固化试验（仅限于自粘导线）
换位节距测量（仅限于换位导线）w
股间绝缘
外形尺寸
供货商的资质证明
原材料质量证明书
进厂验收报告
低磁钢板
型号和规格
存放环境
供货商的资质证明
原材料质量证明书
进厂验收报告
绝缘纸
产地和牌号
DL/T363—2010
表A.1（续）
见证方式
1000kv
质量见证点
供货商的资质证明
原材料质量证明书
进厂验收报告
绝缘纸板
产地和牌号
供货商的资质证明
原材料质量证明书
进厂验收报告
绝缘成型件
产地和牌号
供货商的资质证明
原材料质量证明书
进厂验收报告
绝缘油
产地和牌号
供货商的资质证明
型号和规格
出厂试验报告
密封件
进厂检验报告
供货商的资质证明
型号和规格、结构尺寸
出厂试验、型式试验
出厂试验报告
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
分接开关
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
冷却器与散热器
进厂检验报告
清洗与检漏
供货商的资质证明bzxZ.net
型号和规格
出厂试验报告
储油柜
进厂检验报告
DL/T363-2010
表A.1（续）
1000kv
质量见证点
供货商的资质证明
型号和规格
出厂试验报告
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
压力释放器
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
油流继电器
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
套管式电流互感器
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
气体继电器
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
测温仪
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
进厂检验报告
供货商的资质证明
型号和规格
出厂试验报告
管道、法兰盘、螺栓
进厂检验报告
《技术协议》相关部分
主控制柜
端子箱与
《技术协议》相关部分
在线监测仪器
—2010
DL/T363
器身制造和装配的质量见证点
器身制造和装配的质量见证点见表A.2。器身制造和装配的质量见证点
见证方式
1000kv
质量见证点
密封面光洁度
焊缝品质
内外表面涂漆质量
内外部尺寸及公差
箱沿平直度
油箱及管路内部清洁度
油箱配装
油箱加工
机械强度试验
磁屏蔽
真空泄漏率测量
加工现场的环境检查
关键加工设备的铭牌与运行状态W
绝缘件平整度、毛刺
绝缘件清洁度
绝缘件尺寸
绝缘件加工
加工现场的环境
关键加工设备的铭牌与运行状态W
硅锅片剪切毛刺
铁心片剪切尺寸
铁心片平整度
铁心片的氧化膜及清洁度
铁心叠片的接缝
级间绝缘
油道的检查
铁心叠件垂直度
铁心叠装
铁心端面平整度
铁心直径偏差
铁心总叠厚偏差
铁心锈蚀
铁心拉板、拉带的检查
铁心柱倾斜度
铁心绝缘检查
铁心松紧度
夹件安装检查
