25MN金刚石液压机
25MNAbrasiveproducthydraulicpress2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件。
3型式与基本参数，
4技术要求..
5试验方法及检验规则.
标志、包装、运输和贮存

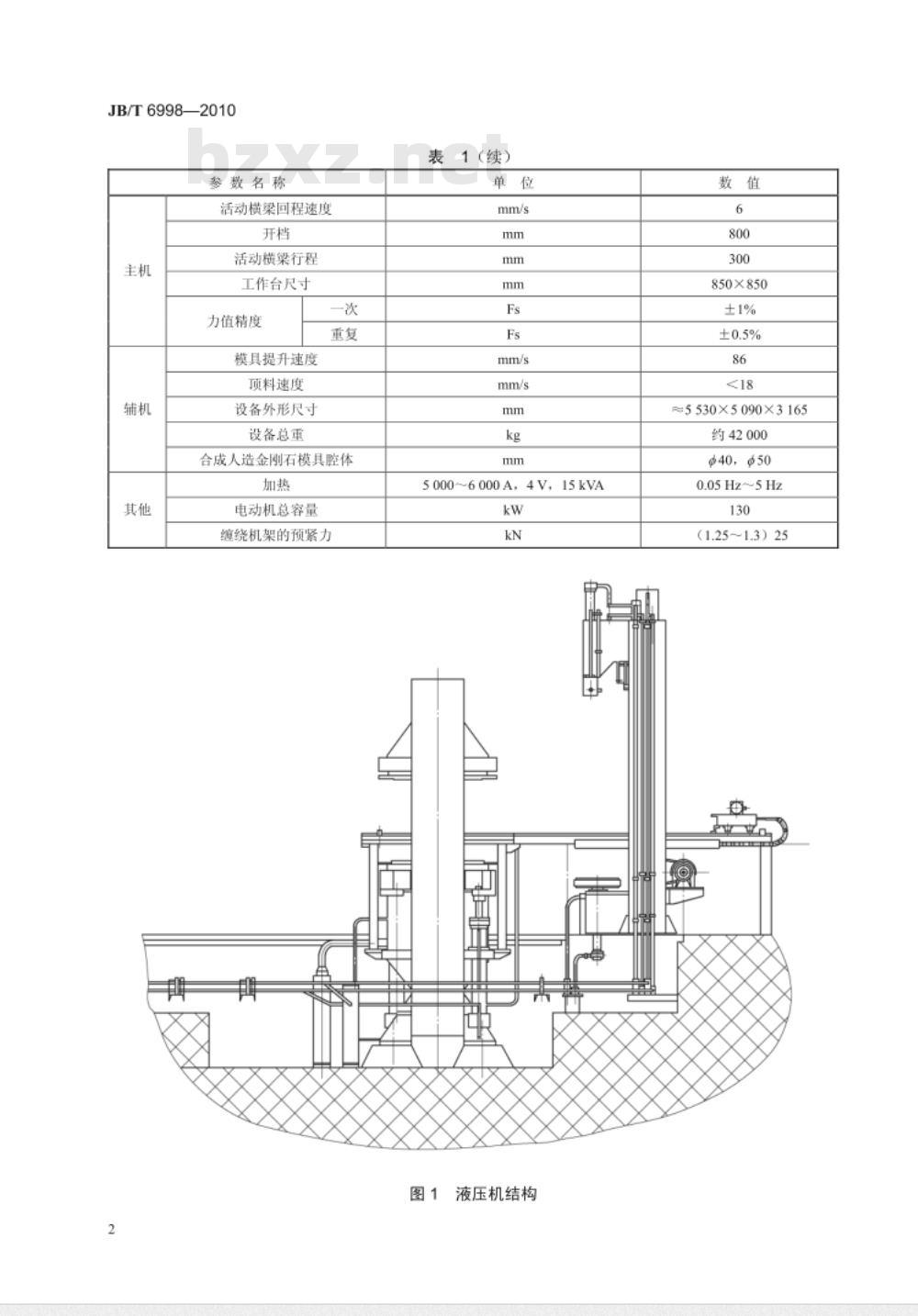

图1液压机结构.
JB/T6998—2010
JB/T6998—2010
本标准代替JB/T6998—199325MN金刚石液压机》。本标准与JB/T6998—1993相比，主要是按GB/T1.1—2000和GB/T1.2—2002进行了编辑性修改本标准由中国机械工业联合委员会提出。本标准由机械工业治金设备标准化技术委员会归口。本标准起草单位：太原重型机械集团有限公司。本标准主要起草人：姚祖康、丁耀林、张燕平。本标准所代替标准的历次版本发布情况为：JB/T6998—1993。
1范围
25MN金刚石液压机
JB/T6998—2010
本标准规定了25MN金刚石液压机的型式与基本参数，技术要求，试验方法与检验规则，标志、包装、运输和贮存。
本标准适用于25MN金刚石液压机。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3766
60204-1:2005,
GB23281
JB/T3818
JB3915
液压系统通用技术条件（GB/T3766—2001，eqvISO4413：1998）机械电气安全
第1部分：通用技术条件（GB5226.1一2008，IEC机械电气设备
锻压机械噪声声压级测量方法（GB23281—2009，ISO11202：1995，NEQ）液压机技术条件
液压机
JB/T5000.3
JB/T5000.6
JB/T5000.8
JB/T5000.9
JB/T5000.10
JB/T5000.12
JB/T5000.13
JB/T6396
JB/T6402
安全技术条件
重型机械通用技术条件
重型机械通用技术条件
重型机械通用技术条件
重型机械通用技术条件
重型机械通用技术条件
重型机械通用技术条件
第3部分：焊接件
第6部分：铸钢件
第8部分：锻件
第9部分：切削加工件
第10部分：装配
第12部分：涂装
重型机械通用技术条件
第13部分：包装
大型合金结构钢锻件
技术条件
大型低合金钢铸件
型式与基本参数
25MN金刚石液压机由单主机单辅机组成。主机机架采用预应力高强度钢丝缠绕框架结构。结构示意图如图1所示，基本参数应符合表1的规定。1
参数名称
公称力
工作介质单位压力
回程力
超高压
活动横梁空程速度
活动横梁负载速度
JB/T6998—2010
参数名称
活动横梁回程速度
活动横梁行程
工作台尺寸
力值精度
模具提升速度
顶料速度
设备外形尺寸
设备总重
合成人造金刚石模具腔体
电动机总容量
缠绕机架的预紧力
表1(续）
5 000~6 000 A,4 V,15kVA
液压机结构
850×850
5530×5090×3165
约42000
40，50
0.05 Hz~5 Hz
(1.25~1.3)25
4技术要求
4.1基本要求：
4.1.1产品应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。4.1.2
产品应符合JB/T3818中的规定。产品的工作环境在5℃～45℃之间。4.1.3
电气设备应符合GB5226.1中的规定。4.1.4
液压系统应符合GB/T3766中的规定。4.1.5
4.2使用性能：
4.2.1产品操纵应灵敏、准确、平衡、可靠。产品的各项速度偏差不大于土10%。4.2.2
4.3安全卫生：
安全应符合JB3915中的规定。
机架、主柱塞、回程柱塞应设置防护罩、防尘罩。设备负荷工作时噪声声压级按GB23281的规定测量，应不大于80dB（A）。4.4成套性要求：
4.4.1产品按订货合同规定的全套机械成套供应。JB/T6998—2010
产品的外购配套件（如电动机、液压元件、电气元件、密封件等）应符合有关现行标准，并取4.4.2
得其合格证。
4.4.3随机技术文件应包括：
a）产品合格说明书；
b）产品使用说明书；
c）产品安装图；
d）装箱单。
4.5可靠性与寿命：
4.5.1在用户遵守产品使用、维护、保养规则的条件下，整机不发生故障的时间1500h。2在用户遵守产品使用、维护、保养规则的条件下，产品从开始使用到第一次大修时间应不少于4.5.2
2800h。
外观质量：
4.6.1产品应造型美观，边缘整齐匀称，不应有明显的凸凹不平等缺陷。2产品涂装应符合JB/T5000.12的规定。4.6.2
4.7重要零部件质量要求：
4.7.1一般要求：
a）机械加工件应符合JB/T5000.9的规定。b）焊接件应符合JB/T5000.3的规定。c）铸件应符合JB/T5000.6的规定。d）锻件应符合JB/T5000.8的规定，立柱、主缸和主柱塞按V组规定验收。e）装配应符合JB/T5000.10的规定。2主要零件的材质要求见表2。
3主要零件的加工质量见表3。
JB/T6998—2010
上半圆梁
下半圆梁
主柱塞
ZG35CrMo
34CrNi3Mo
34CrNi1Mo
34CrNilMo
零件名称
1500~1700
孔径D尺寸公差带
轴径R尺寸公差带
上半圆梁
A面粗糙度Ra
R外圆粗糙度Ra
孔径D尺寸公差带
下半圆梁
1500~1700此内容来自标准下载网
轴径R尺寸公差带
C面对基准A的平行度公差
A面粗髓度Ra
R外圆粗糙度Ra
孔径D尺寸公差带
孔径D尺寸圆柱度公差
B面对基准A的垂直度公差
D内圆柱面粗糙度Ra
缸底面粗糙度Ra
缸底B面粗糙度Ra
力学性能
269~341
290~320
290~320
240280
标准号
JB/T6402
JB/T6396
零件名称
主柱塞
活动梁
轴径d尺寸公差带
轴径d尺寸公差带
轴径d尺寸公差带
轴径d尺寸圆柱度公差
表3（续）
轴径d轴线对基准A的同
轴度公差
B面对基准A全跳动公差
C面对基准A全跳动公差
表面粗糙度Ra
A面对B面的平行度公差
A面对C面的垂直度公差
A、B面粗糙度Ra
C面粗糙度Ra
辅缸柱塞孔D与D公差带
D对A基准的垂直度公差
B面对A基准的平行度公差
B面的平面度公差
B面与其对面粗糙度Ra
8装配精度应符合表4规定。
本体总装精度
上垫板A面与下垫板C面的平行度公差下垫板C面的水平度公差
活动梁中心线对上垫板A面的垂直度公差上下副缸柱塞轴线的垂直度公差μm
按图示
口0.08/700
≤0.10/1000
≤0.10/700
≤0.15/1000
≤0.15/1 000
EI、E2、E,处不贴合间隙，用0.05塞尺检查在插入深度部分累计长度
压机空载分段测量上垫板A面与下垫板C面的平行度公差净开档500
缠绕后机架总压缩量
≤10mm
≤10%
≤0.16/1 000
≥1.30.07mm
净开档是指活动梁上升一定行程时，上垫板下平面与下垫板上平面之间的距离示
JB/T6998—2010
JB/T6998—2010
4.9液压传动装置在工作速度范围内不应发生爬行、振动、停滞和冲击现象5试验方法及检验规则
5.1每台产品须经检验部门检验合格后方能出厂，并附有产品合格说明书5.2产品在制造厂装配完毕后应进行主机空运转，运动部件以全行程往返试运转应不少于五次，且运动灵活无卡死现象。
5.3主要零部件的加工及装配精度应符合4.8的规定。5.4每台产品必须在制造厂进行总装和空运转试车。在用户有特殊要求的情况下可经双方协商拟定“试车协议书”。
5.5空负荷试车：
5.5.1空负荷试车主要对本体、辅机、操纵（液压、电控）等部分进行联合试车及调整5.5.2空负荷试车可按“试车大纲”和“产品使用说明书”中规定的项目进行。5.5.3空负荷试车时，各机构在全行程往返运行不少于10次，机械、液压、电控设备应工作正常可靠5.6负荷试车：
5.6.1空负荷试车合格后方可进行负荷试车。5.6.2
试车项目应符合“试车大纲”和“产品使用说明书”中的规定。试车时，所有密封处不得有泄漏现象。5.6.4
试车后应复验主机精度且要达到本标准的各项技术要求，并做出全面记录。5.6.5
试车时液控单向阀在反向压力达90MPa以上，保压5min不泄漏，性能好（在用户提供成熟条件后方可实施）。
6标志、包装、运输和购存
每台产品应在明显位置处固定产品标牌，并标明下列内容：6.1
a）制造厂名称；
b）产品名称：
c）产品编号：
d）出厂日期：
e）起吊指标（符号）。
6.2产品的包装应符合JB/T5000.13的规定。6.3随机技术文件必须用防潮纸或塑料袋包装好，封口后装入第一箱内。6.4产品在运输过程中不允许直接日晒、雨淋和接触酸、碱、盐等腐蚀性介质。不得损坏内、外包装箱。
设备安装前，不允许露天堆放，仓库内应干燥，温度适当，通风良好，不得接触酸、碱、盐等腐6.5
蚀性介质。
6.6贮存期内应定期抽查、维护，如发现损坏、锈蚀等情况应及时处理，并按有关规定采取防锈措施6.7产品从制造厂发运之日起，防锈有效期12个月。6
华人民共和
机械行业标准
25MN金刚石液压机
JB/T 6998—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·17千字2010年10月第1版第1次印剧
定价：12.00元
书号：15111·9927
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010)88379778
(010) 88379693
封面无防伪标均为盗版
版权专有
侵权必究
