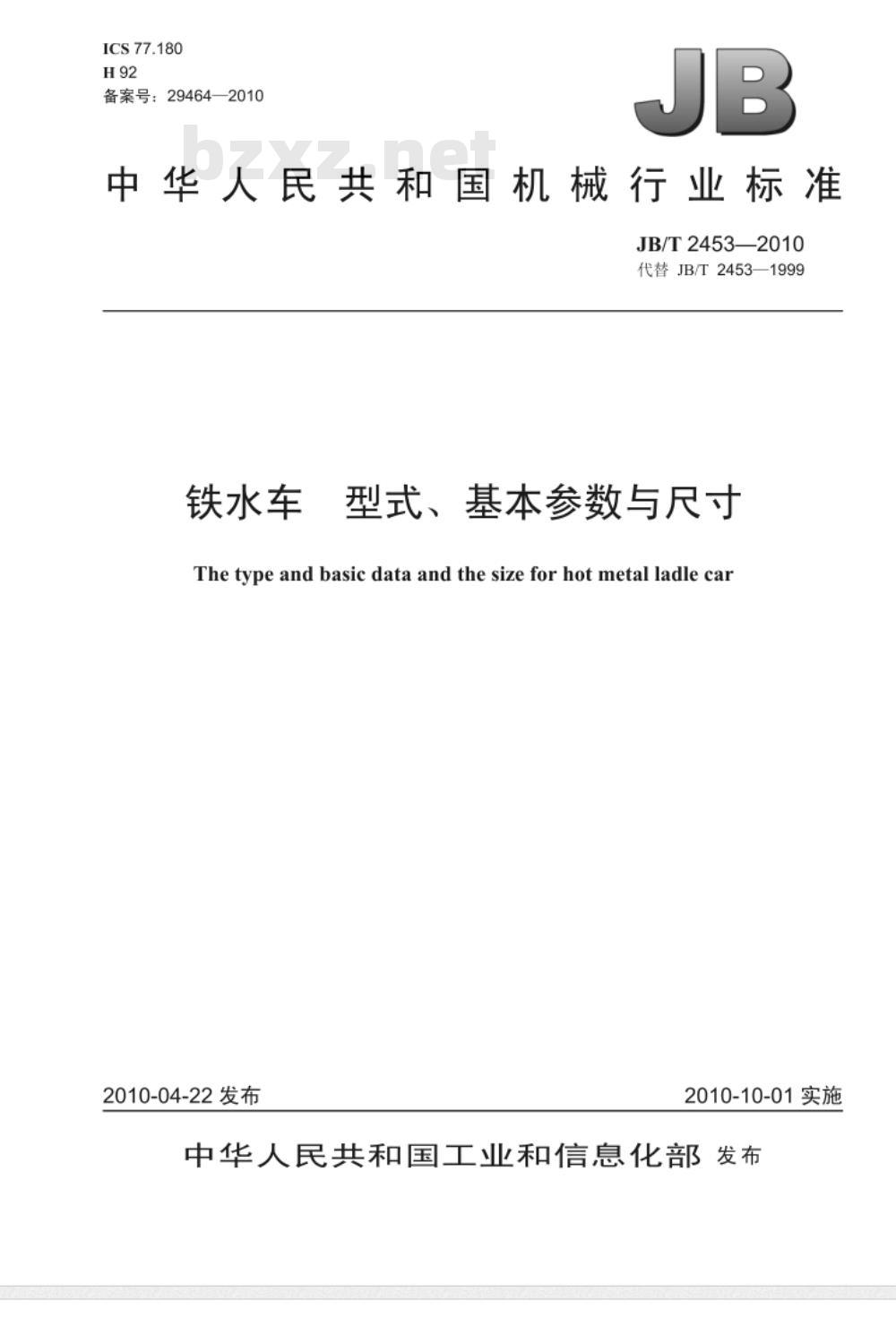

【机械行业标准(JB)】 铁水车 型式、基本参数与尺寸

ICS77.180
备案号：29464—2010
中华人民共和国机械行业标准
JB/T2453—2010
代替JB/T2453—1999
铁水车
型式、基本参数与尺寸
The type and basic data and the size for hot metal ladle car2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言免费标准bzxz.net

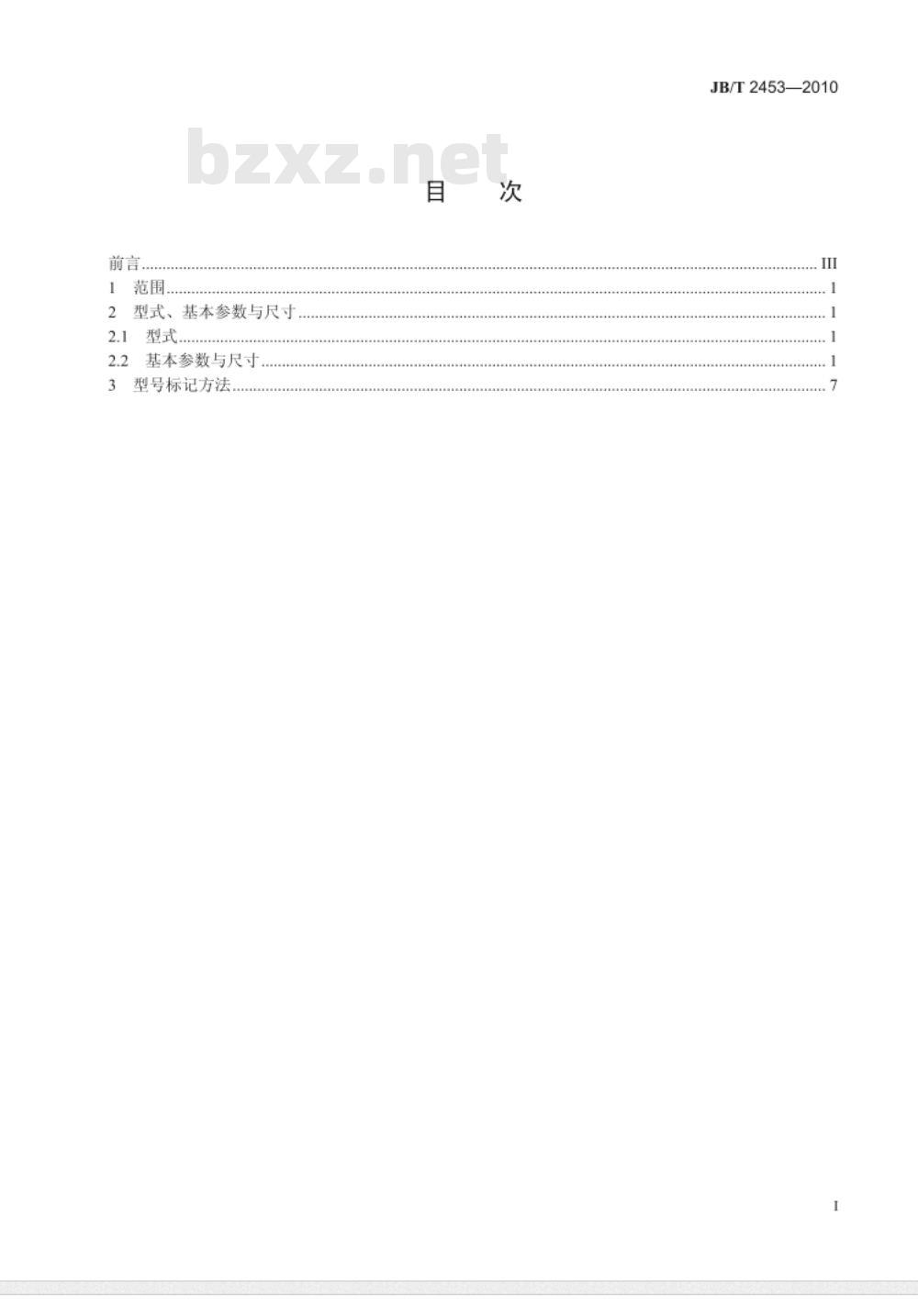

1范围
2型式、基本参数与尺寸
.型式
2.2基本参数与尺寸，
3型号标记方法，
JB/T2453—2010

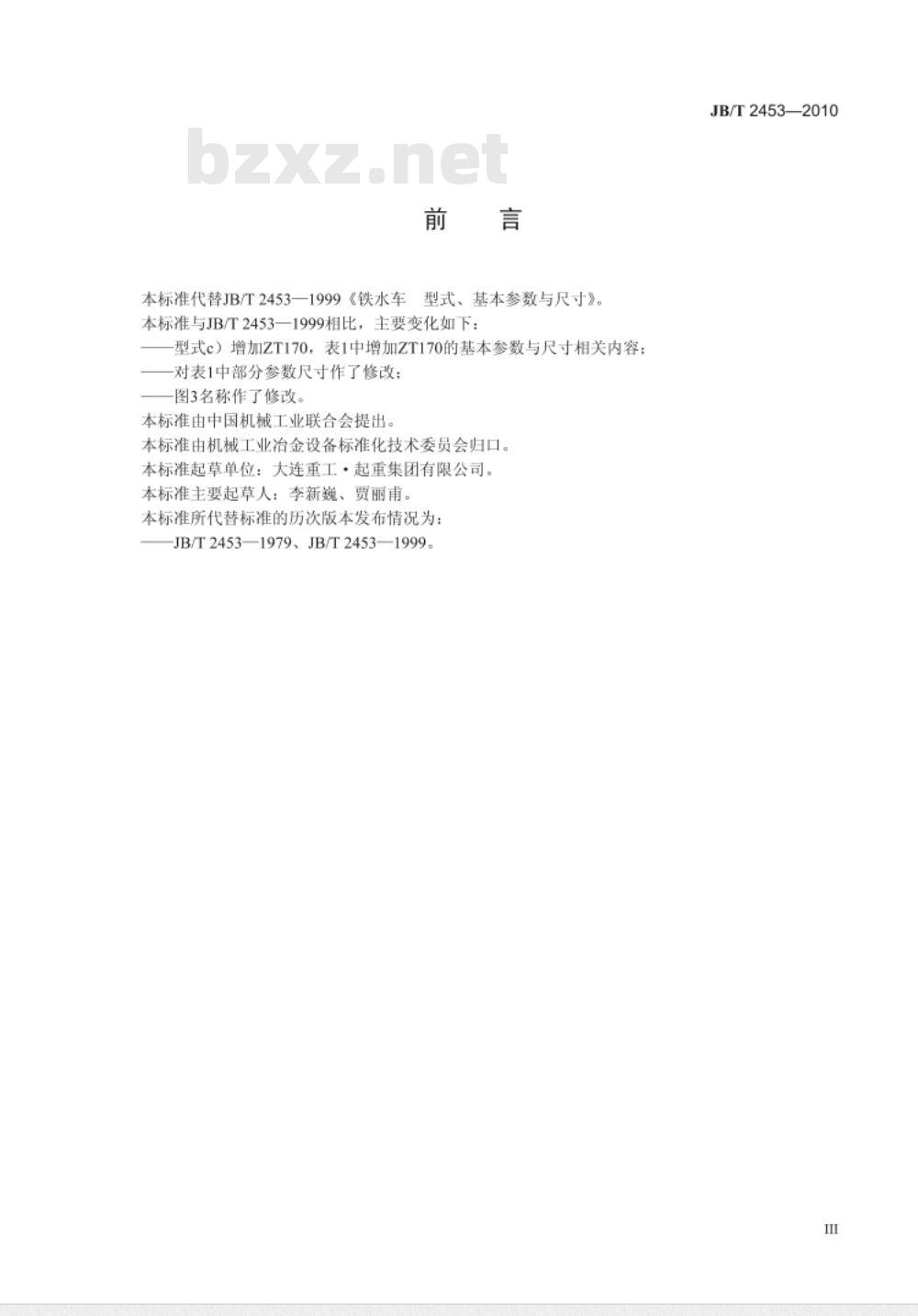

本标准代替JB/T2453一1999《铁水车型式、基本参数与尺寸》。本标准与JB/T2453一1999相比，主要变化如下：型式c）增加ZT170，表1中增加ZT170的基本参数与尺寸相关内容；一对表1中部分参数尺寸作了修改图3名称作了修改。
本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准起草单位：大连重工·起重集团有限公司。本标准主要起草人：李新巍、贾丽甫。本标准所代替标准的历次版本发布情况为：JB/T2453—1979、JB/T2453—1999。JB/T2453—2010

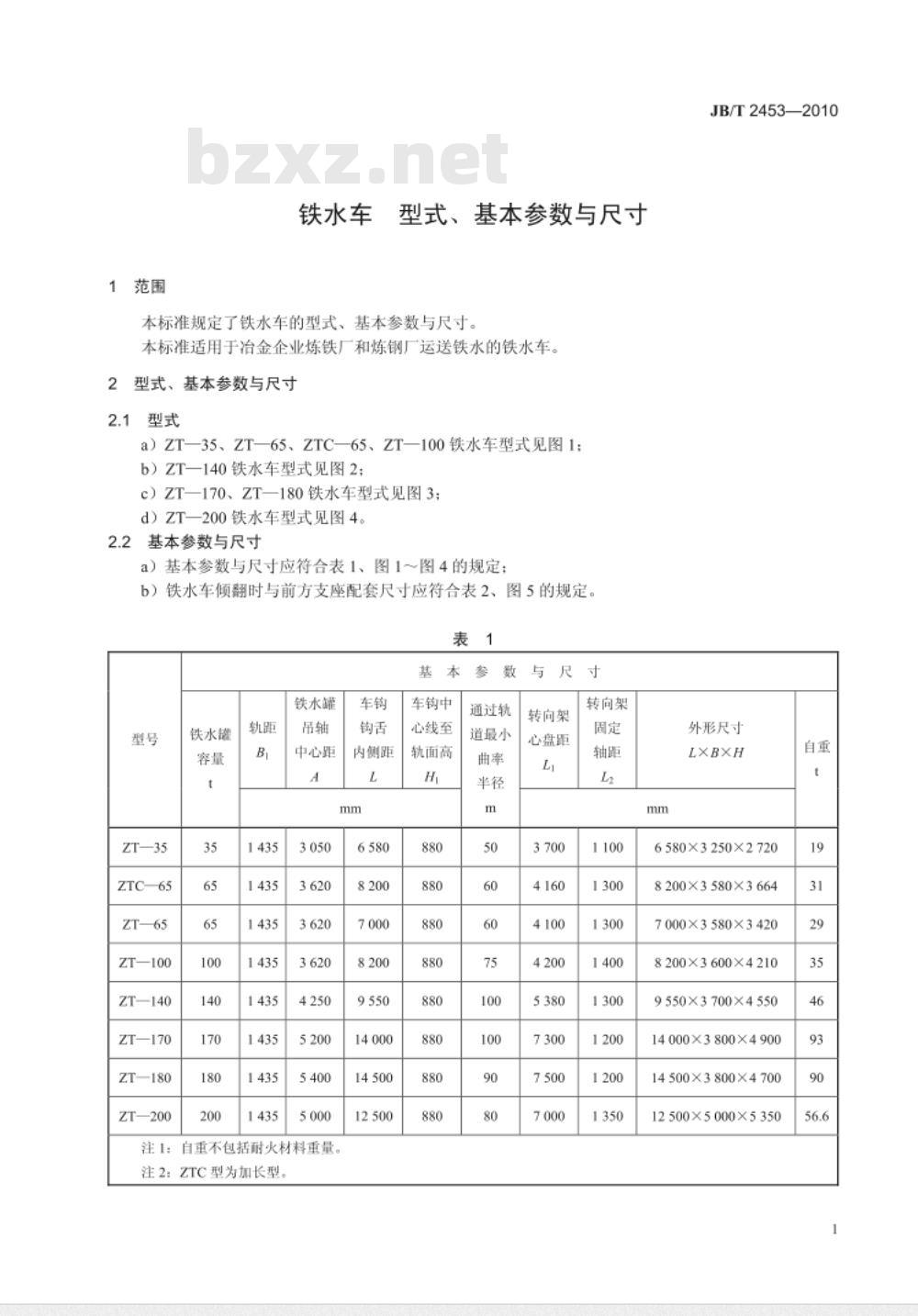

1范围
铁水车
型式、基本参数与尺寸
本标准规定了铁水车的型式、基本参数与尺寸。本标准适用于冶金企业炼铁厂和炼钢厂运送铁水的铁水车。型式、基本参数与尺寸
a）ZT—35、ZT—65、ZTC—65、ZT—100铁水车型式见图1；b）ZT一140铁水车型式见图2；
c）ZT—170、ZT—180铁水车型式见图3：d）ZT一200铁水车型式见图4。
2.2基本参数与尺寸
a）基本参数与尺寸应符合表1、图1～图4的规定；b）铁水车倾翻时与前方支座配套尺寸应符合表2、图5的规定。表1
铁水罐
ZT—35
ZTC—65
ZT—65
ZT-100
ZT-140
ZT-170
ZT—180
ZT-200
铁水罐
中心距
内侧距
自重不包括耐火材料重量。
注1：
注2：ZTC型为加长型。
14 000
14 500
12 500
车钧中
心线至
轨面高
通过轨
道最小
转向架
心盘距
转向架
JB/T2453—2010
外形尺寸
6580X3250×2720
8 200X3 580×3 664
7000X3580×3420
8200×3600×4210
9550X3700×4550
14000X3800×4900
14500X3800×4700
12500X5000×5350
ZT—140
ZT—170
ZT—180
ZT—200
自重不包括耐火材料重量
注1：
注2：ZTC型为加长型。
14 000
12 500
