管材矫正机
型式与基本参数
Tube straightenerType and basicparameter2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言
矫正机的型式.
矫正机的型号
4矫正机基本参数..
图1交叉五辊.
图22-2-2-1七辑，
图32-2-2六辊，
图43-1-3七辑..
图5凹凸辑.
表1矫正机基本参数
JB/T1109—2010
JB/T1109—2010

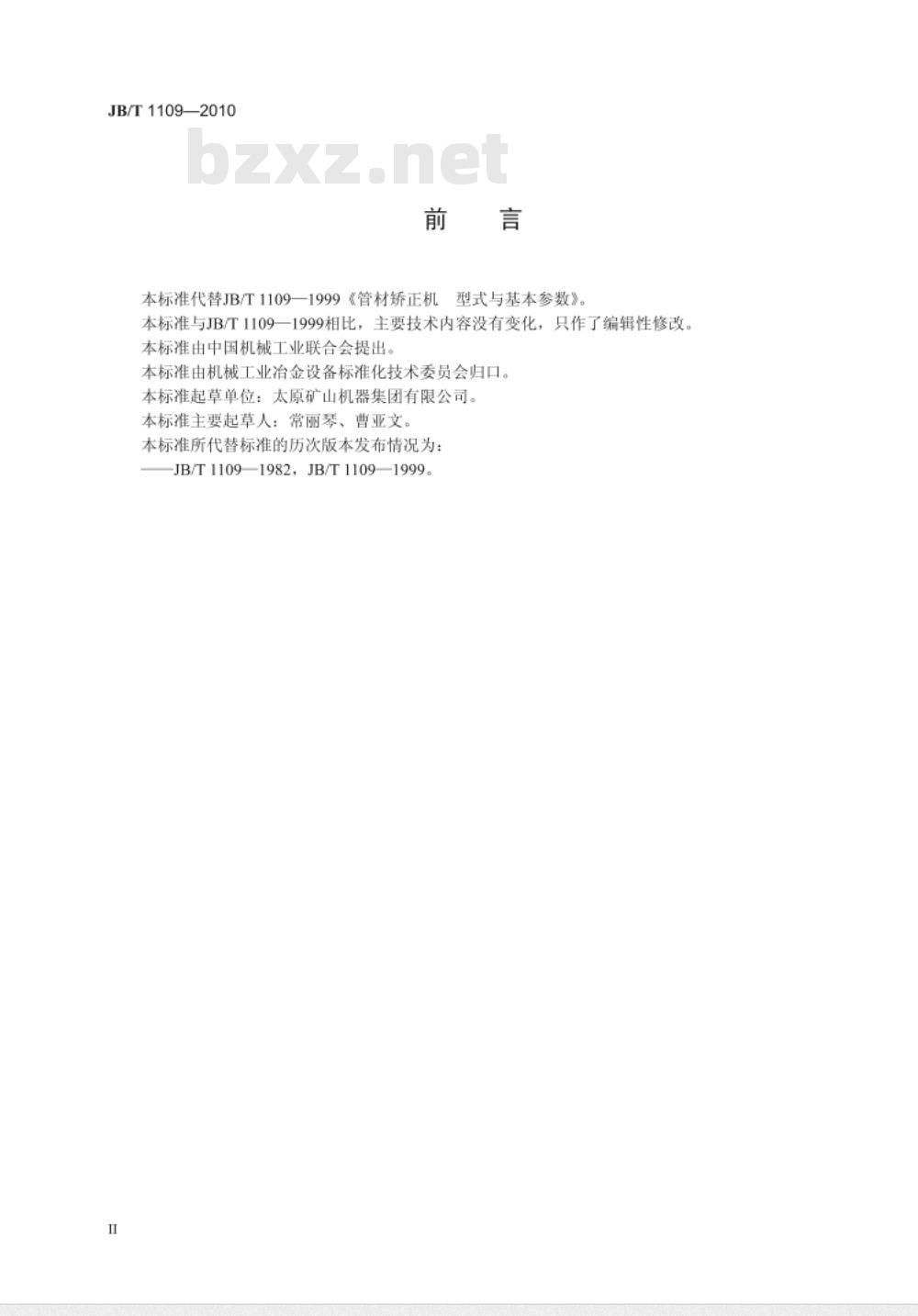

本标准代替JB/T1109一1999《管材矫正机型式与基本参数》。本标准与JB/T1109一1999相比，主要技术内容没有变化，只作了编辑性修改。本标准由中国机械工业联合会提出。本标准由机械工业治金设备标准化技术委员会归口。本标准起草单位：太原矿山机器集团有限公司，本标准主要起草人：常丽琴、曹亚文。本标准所代替标准的历次版本发布情况为：JB/T1109—1982，JB/T1109—1999。I

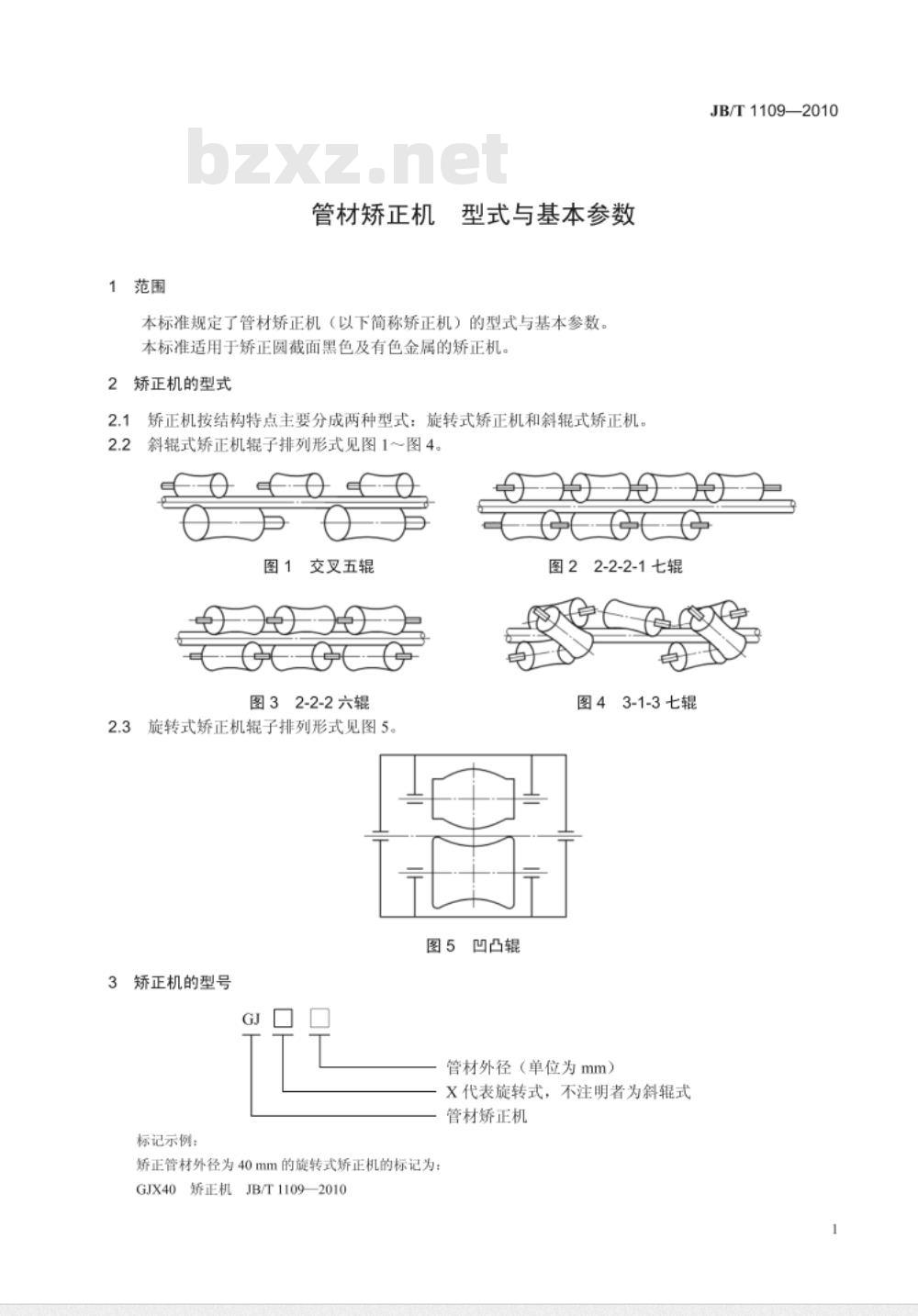

1范围
管材矫正机
型式与基本参数
本标准规定了管材矫正机（以下简称矫正机）的型式与基本参数。本标准适用于矫正圆截面黑色及有色金属的矫正机。2矫正机的型式
2.1矫正机按结构特点主要分成两种型式：旋转式矫正机和斜辊式矫正机。2.2斜辊式矫正机辊子排列形式见图1～图4。00
JB/T1109—2010
图1交叉五辊
图32-2-2六辊
2.3旋转式矫正机辊子排列形式见图5。矫正机的型号
标记示例：
凹凸辊
图22-2-2-1七辑
3-1-3七辊
管材外径（单位为mm）
X代表旋转式，不注明者为斜辑式管材矫正机
矫正管材外径为40mm的旋转式矫正机的标记为：GJX40矫正机JB/T1109—2010
JB/T1109—2010
矫正机基本参数
管材矫正机基本参数应符合表1的规定。在不超过矫正机额定功率和负荷的条件下，允许用降低规定速度和壁厚的方法矫正届服极限大的管材。
在不超过矫正机额定功率和负荷的条件下，允许矫正圆截面有色金属及黑色金属棒材。表1矫正机基本参数
矫正辑联径
旋转式
旋转式
旋转式
斜辊式
旋转式
斜辊式
旋转式
斜辊式
旋转式
斜辊式bZxz.net
斜辊式
斜辊式
斜辊式
斜辊式
斜辊式
斜辊式
斜辊式
130±6
150±8
220±10
300±10
380±10
420±10
630±10
880±15
1250±20
管材届服极限
管径与管厚之比
矫正管材
外径范围
40~120
50~160
60~200
80~250
100~350
150~500
矫正速度
30~120
40~160
15 ~70
华人民共和
机械行业标准
管材矫正机型式与基本参数
JB/T1109—2010
