【公共安全行业标准(GA)】 基于离子迁移谱技术的痕量毒品/炸药探测仪通用技术条件

ICS13.310
中华人民共和国公共安全行业标准GA/T841—2009
基于离子迁移谱技术的
痕量毒品/炸药探测仪通用技术要求General specification for trace narcotics/explosives detectorsbased on ionmobilityspectrometry2009-07-20发布
中华人民共和国公安部
2009-10-01实施
规范性引用文件
术语和定义
按照功能和用途分类
4.2按照产品的结构形式分类
5技术要求
5.1外观及机械结构要求
功能要求
性能要求
环境适应性要求
电磁兼容性要求
安全性能要求
6试验方法
试验条件
6.2样品溶液测试方法
外观和机械结构检查
功能试验
性能试验
6.6环境适应性试验
电磁兼容性试验
安全性能试验
检验规则
检验类型和分组
检验项目：
标志、包装
包装与配套·
8.3检验合格证…．
9随机技术文件…
运输及贮存
GA/T 841—2009
GA/T 841—2009

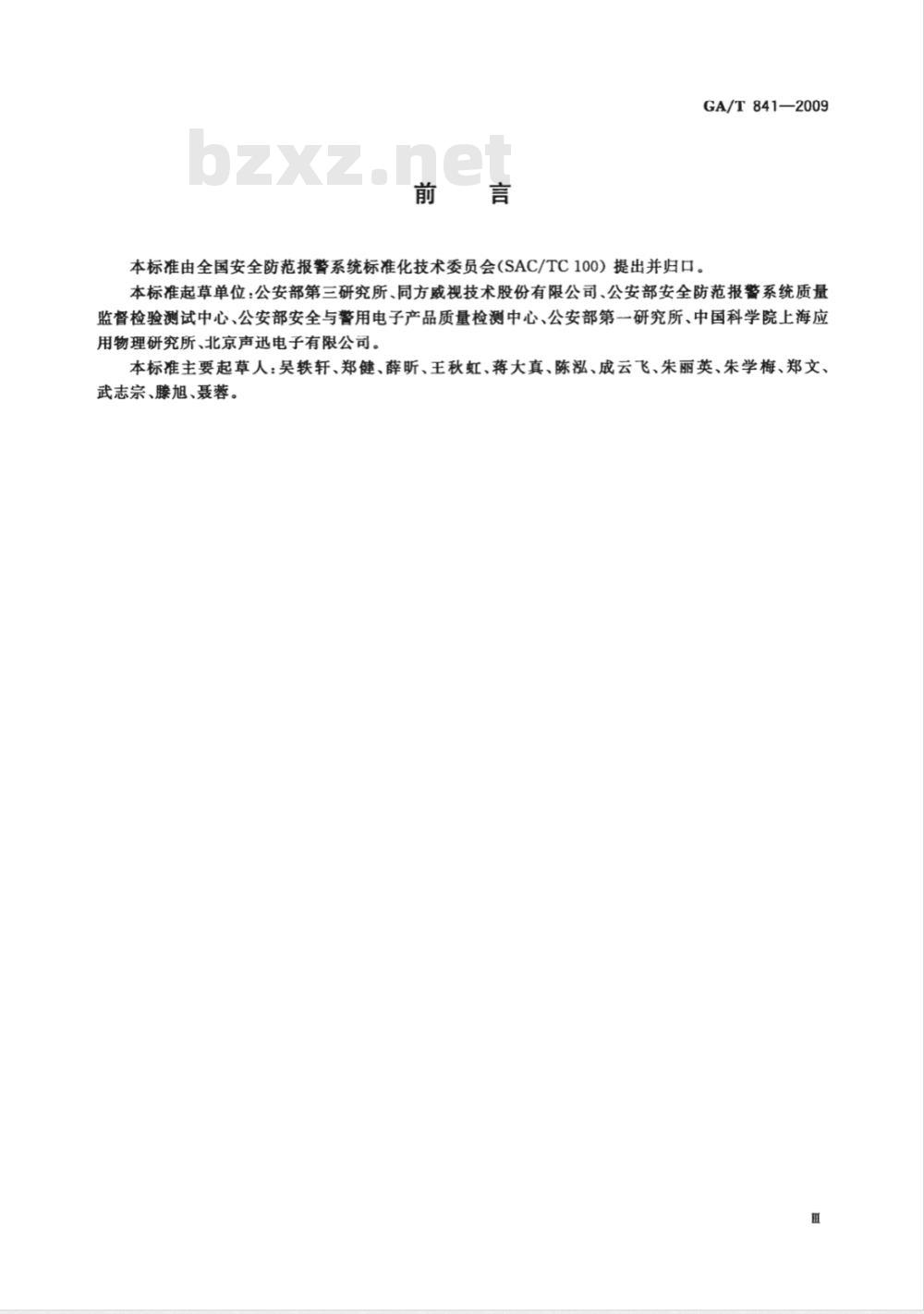

本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100）提出并归口。本标准起草单位：公安部第三研究所、同方威视技术股份有限公司、公安部安全防范报警系统质量监督检验测试中心、公安部安全与警用电子产品质量检测中心、公安部第一研究所、中国科学院上海应用物理研究所、北京声迅电子有限公司。本标准主要起草人：吴轶轩、郑健、薛昕、王秋虹、蒋大真、陈泓、成云飞、朱丽英、朱学梅、郑文、武志宗、藤旭、聂蓉。

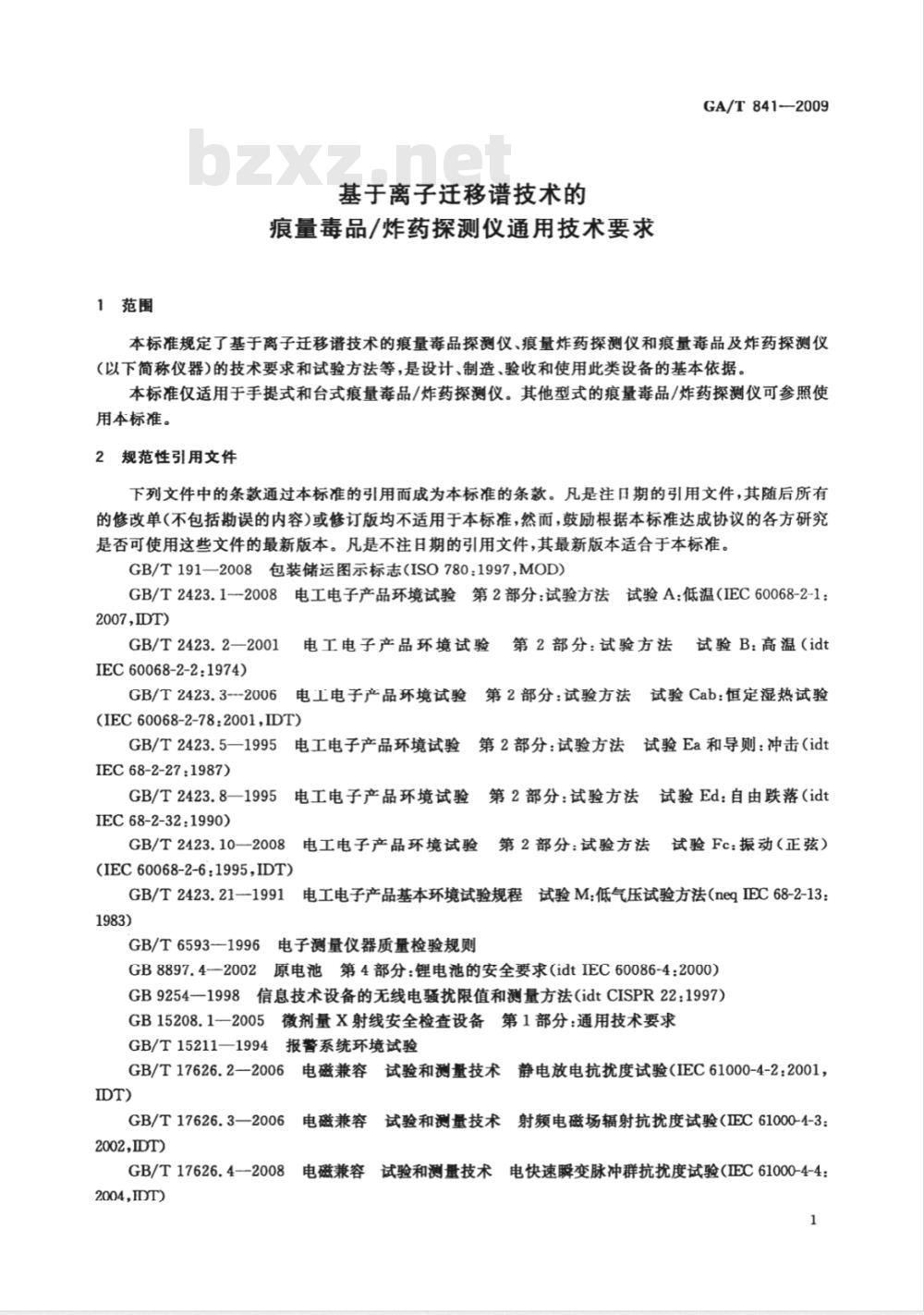

1范围
基于离子迁移谱技术的
痕量毒品/炸药探测仪通用技术要求GA/T 841-2009
本标准规定了基于离子迁移谱技术的痕量毒品探测仪、痕量炸药探测仪和痕量毒品及炸药探测仪（以下简称仪器）的技术要求和试验方法等，是设计、制造、验收和使用此类设备的基本依据。本标准仅适用于手提式和台式痕量毒品/炸药探测仪。其他型式的痕量毒品/炸药探测仪可参照使用本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适合于本标准。GB/T191—2008包装储运图示标志（ISO780：1997，MOD）GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1：2007,IDT)
GB/T2423.2—2001
IEC 60068-2-2:1974)
电工电子产品环境试验
第2部分：试验方法
试验B：高温（idt
电工电子产品环境试验
检第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.3---2006
(IEC60068-2-78:2001,IDT)
电工电子产品环境试验
GB/T2423.5—1995
IEC68-2-27:1987)
第2部分：试验方法
试验Ea和导则：冲击（idt
GB/T2423.8—1995
第2部分：试验方法试验Ed：自由跌落（idt电工电子产品环境试验
IEC68-2-32:1990)
GB/T2423.10—2008
(IEC60068-2-6:1995,IDT)
GB/T2423.21—1991
电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）电工电子产品基本环境试验规程试验M：低气压试验方法（neqIEC68-2-13：GB/T6593-1996
电子测量仪器质量检验规则
GB8897.4-—2002
原电池第4部分：锂电池的安全要求（idtIEC60086-4：2000）GB92541998信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：1997）GB15208.1一2005微剂量X射线安全检查设备第1部分：通用技术要求GB/T15211—1994报警系统环境试验GB/T17626.2—2006日
电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2001，IDT)
GB/T17626.3—2006
2002,IDT)
GB/T17626.4—2008
2004，IDT)
试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-3：电磁兼容
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-4-4：1
GA/T841—2009
GB/T17626.5—2008
试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：2005，8电磁兼容
GB/T17626.6-2008
2006，IDT
GB/T17626.11--2008
(IEC61000-4-11:2004,IDT)
GB/T17799.1—1999
IEC61000-6-1:1997)
GB17799.3-2001
IEC61000-6-3:1996)
3术语和定义
电磁兼容
电磁兼容
电磁兼容
试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000-4-6：电压暂降、短时中断和电压变化的抗扰度试验试验和测量技术
居住、商业和轻工业环境中的抗扰度试验（idt通用标准）
电磁兼容
通用标准

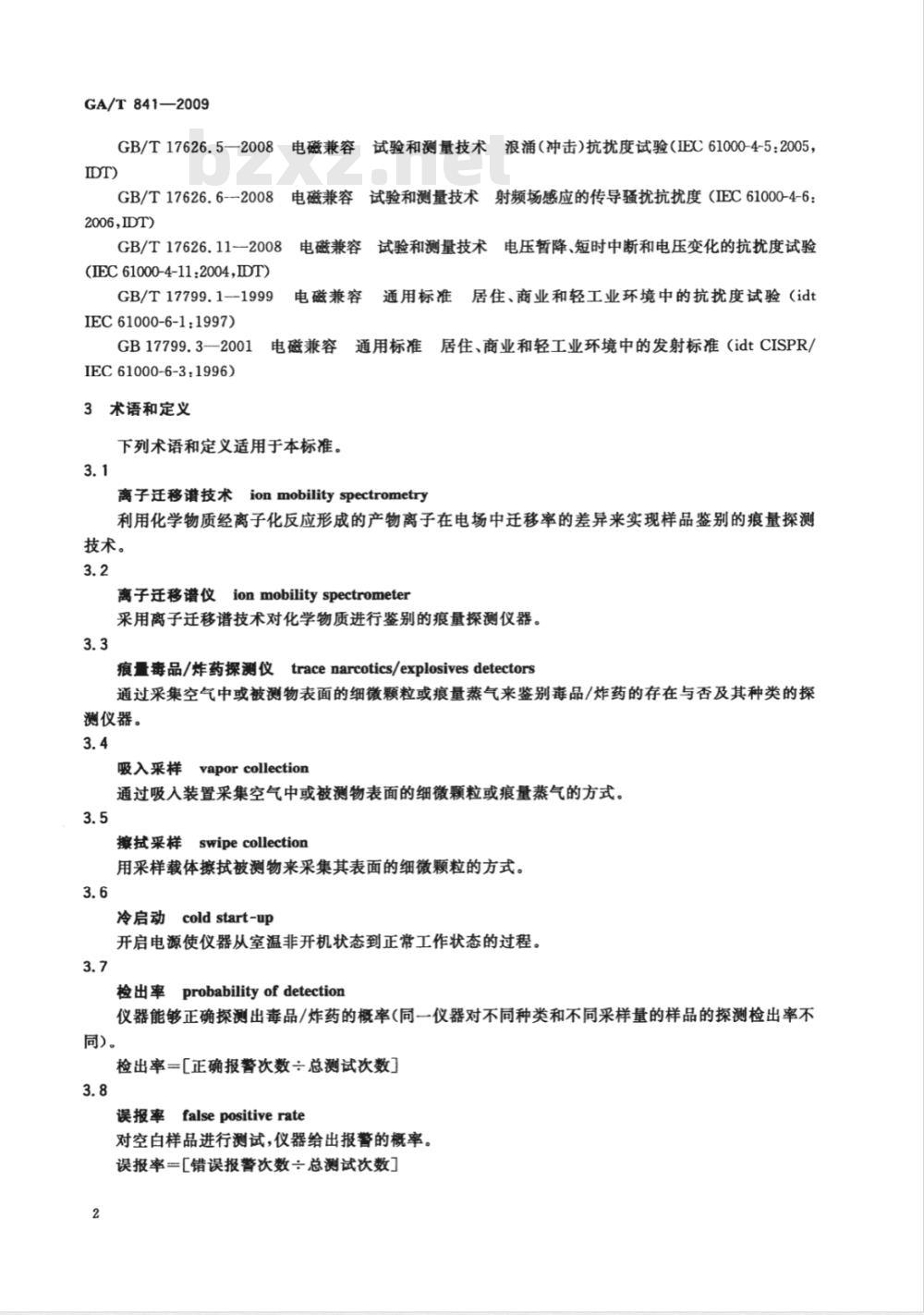

下列术语和定义适用于本标准。3.1
离子迁移谱技术
ionmobilityspectrometry
居住、商业和轻工业环境中的发射标准（idtCISPR/利用化学物质经离子化反应形成的产物离子在电场中迁移率的差异来实现样品鉴别的痕量探测技术。
离子迁移谱仪ionmobilityspectrometer采用离子迁移谱技术对化学物质进行鉴别的痕量探测仪器。3.3
痕置毒品/炸药探测仪
tracenarcotics/explosivesdetectors通过采集空气中或被测物表面的细微颗粒或痕量蒸气来鉴别毒品/炸药的存在与否及其种类的探测仪器。
吸入采样vaporcollection
通过吸人装置采集空气中或被测物表面的细微颗粒或痕量蒸气的方式。3.5
搬拭菜样swipecollection
用采样载体擦拭被测物来采集其表面的细微颗粒的方式。3.6
冷启动coldstart-up
开启电源使仪器从室温非开机状态到正常工作状态的过程。3.7
检出率probabilityofdetection仪器能够正确探测出毒品/炸药的概率(同一仪器对不同种类和不同采样量的样品的探测检出率不同）。
检出率三正确报警次数小总测试次数3.8
误报率falsepositiverate
对空白样品进行测试，仪器给出报警的概率。误报率一[错误报警次数总测试次数]2
探测限
detectionlimit
GA/T 841-—2009
在一定检出率的前提下，仪器能够探测出的毒品/炸药的最低质量（同一仪器对不同种类样品的探测限不同)。
分析时间analysistime
仪器从进样开始，到输出探测结果所需要的时间。3.11
过负荷
Foverload
由于进人过量样品致使仪器无法进行后续测试的状态。3.12
过负荷恢复时间
clean-uptime
仪器从过负荷恢复到正常工作所需要的时间（同一仪器对不同种类和不同采样量的样品的过负荷恢复时间不同）。
4分类
4.1按照功能和用途分类
按功能和用途可分为毒品探测型、炸药探测型、毒品及炸药探测型等。4.2按照产品的结构形式分类
按结构形式可分为手提式、台式或其他型式。5技术要求
5.1外观及机械结构要求
仪器外观及机械结构应符合以下要求：a）仪器外观应完好，表面应平整光滑、色泽均匀，无裂纹、褪色及永久性污渍，无明显变形和划痕，金属件应无锈蚀；仪器表面的标记和字符应清晰可辨；b）仪器显示屏幕或显示面板上的字符、图形应清晰无缺损；仪器框架应能够承受正常安装、使用、搬运和运输中的振动和冲击，而不致引起仪器机械和性c）
能受损。
5.2功能要求
5.2.1电源要求
仪器的供电电源应符合如下要求：a）使用交流电源供电方式的仪器，电源电压在额定值的85%~110%范围变化时，仪器不需要调整而能正常工作；
b）手提式仪器应自备电源，自备电源的工作时间应不小于2h。5.2.2采样方式
仪器应具备吸入采样、擦拭采样等样品采集方式。5.2.3软件功能
仪器的软件功能应符合如下要求：仪器能够支持查看仪器的工作状态和测试环境等信息，如关键部件的温度、气体的流量、环境a
大气压等参数；
b）仪器能够实时显示探测结果信息，对不同毒品/炸药种类加以分析识别，并发出报警信号，报警值参数可由授权用户设置修改：3
GA/T841—2009
仪器应真有自检、校准功能：
仪器应具有数据的实时存储、检索、导出功能，存储量不少于2000条；d)
仪器应具有新样品数据的添加功能。e）
数据接口
仪器应具有网络接口或USB接口。5报警提示
仪器能够提供声、光、字符等报警提示。5.3性能要求
5.3.1冷启动时间要求
仪器的冷启动时间应不超过30min。2可探测样品种类
5.3.2.1毒品探测仪可探测样品种类在采样质量为100ng和检出率为100%的前提下，至少应能够探测表1中所列出的毒品测试样品。5.3.2.2炸药探测仪可探测样品种类在采样质量为100ng(硝酸铵为1μg)和检出率为100%的前提下，至少应能够探测表1中所列出的炸药测试样品。
5.3.2.3毒品及炸药探测仪可探测样品种类在采样质量为100ng(硝酸铵为1μg)和检出率为100%的前提下，至少应能够探测表1中所列出的毒品测试样品和炸药测试样品。表1
毒品/炸药
可卡因
海洛因
梯恩梯
黑索今
硝化甘油
硝铵类
黑火药
毒品/炸药种类及测试样品
毒品/炸药测试样品
盐酸可卡因
盐酸海洛因
四氢大麻酚
甲基苯丙胺
盐酸氟胺酮
盐酸吗啡
梯恩梯
黑索今
硝化甘油
硝酸铵
注：黑火药为硝酸钾、木炭和硫磺的混合物，其离子迁移谱峰对应于硫磺的离子迁移谱峰，在此选用硫磺作为黑火药的代替物进行测试。
误报率
误报率应不大于1%。
5.3.4探测限
5.3.4.1毒品探测仪探测限
对盐酸可卡因进行采样分析，在检出率不小于90%的前提下，探测限应不大于10ng。5.3.4.2炸药探测仪探测限
对梯恩梯进行采样分析，在检出率不小于90%的前提下，探测限应不大于1ng。5.3.4.3毒品及炸药探测仅探测限GA/T8412009
对盐酸可卡因进行采样分析，在检出率不小于90%的前提下，探测限应不大于10ng。对梯恩梯进行采样分析，在检出率不小于90%的前提下，探测限应不大于1ng。5.3.5分析时间
分析时间应不大于10S。
5.3.6过负荷恢复时间
5.3.6.1毒品探测仪过负荷恢复时间对盐酸可卡因进行分析，在采样质量为1g的前提下，过负荷恢复时间应不大于10min。5.3.6.2炸药探测仪过负荷恢复时间对梯恩梯进行分析，在采样质量为1μg的前提下，过负荷恢复时间应不大于10min。5.3.6.3毒品及炸药探测仪过负荷恢复时间分别对盐酸可卡因和梯恩梯进行分析，在采样质量为1ug的前提下，过负荷恢复时间应不大于10min。
5.4环境适应性要求
5.4.1工作环境
仪器应在下述环境下正常工作而不致引起外观和机械结构以及基本性能受损。环境温度范围：0℃～40℃；
相对湿度范围：≤93%；
大气压力范围：60kPa～106kPa。5.4.2振动、冲击、跌落
仪器应在下述环境下正常工作而不致引起外观和机械结构以及基本性能受损。机械振动：正弦波10Hz~55Hz，速率1oct/min，振幅0.35mm，扫频耐久循环数：5次，定频耐久时间：10min士0.5min；
冲击：峰值加速度150m/s，持续时间11ms；自由跌落：跌落高度0.1m。
5.5电磁兼容性要求
5.5.1仪器抗扰度要求
对仪器进行静电放电、射频电磁场辐射、电快速瞬变脉冲群、浪涌（冲击）、射频场感应的传导骚扰以及电压暂降、短时中断和电压变化共六项抗扰度试验，仪器的抗扰度性能应符合GB/T17799.1一1999中表1、表2和表4的规定限值的要求。5.5.2仪器发射要求
仪器的辐射和传导发射值应符合GB/T17799.3一2001中表1所规定限值的要求。5.6安全性能要求
5.6.1辐射安全要求
5.6.1.1对于含有放射性物质的仪器，在离开机壳5cm处的任一点，放射射线泄漏剂量率应小于1μGy/h。
5.6.1.2对于含有放射性物质的仪器的生产、销售和使用参见中华人民共和国《放射性同位素与射线装置安全和防护条例》、《放射性同位素与射线装置安全许可管理办法》和《中华人民共和国放射性污染防治法》。
5.6.2电气安全要求
对仪器进行保护接地试验、绝缘电阻试验、抗电强度试验和漏电流试验共4项试验，仪器的电气安5
GA/T841—2009
全性能应符合GB15208.1-2005中4.7规定的各项要求。6试验方法
6.1试验条件
仪器在进行试验前应设定好温度、阈值等各项参数，试验过程中不应更改任何参数。除气候环境适应性试验外，所有试验均在下述条件下进行：环境温度：18℃22℃；
相对湿度：45%~75%；
大气压力：86kPa～106kPa。
6.2样品溶液测试方法
6.2.1样品和试剂
毒品和炸药测试样品见表1，其中固体样品除盐酸氟胺酮纯度为97%外，其余固体样品纯度应达到98%。四氢大麻酚样品为其甲醇溶液，浓度为1μg/μL。硝化甘油样品为其无水乙醇溶液，浓度为5μg/μL。溶剂为无水乙醇和丙酮，其纯度应达到色谱纯。6.2.2仪器
试验使用的仪器包括：
分析天平（感量为0.0001g)；
b）容量瓶；
c）微量注射器；
d）秒表。
6.2.3检测溶液的配制方法免费标准bzxz.net
6.2.3.1配制方法
盐酸可卡因、盐酸海洛因、甲基苯丙胺、盐酸氮胺酮、盐酸吗啡和硝酸铵等样品适用于本方法。称取5mg样品于5mL容量瓶中，加无水乙醇溶解并稀释至刻度，浓度为1μg/μL，即为母液。用无水乙醇分别将盐酸可卡因、盐酸海洛因、甲基苯丙胺、盐酸氟胺酮和盐酸吗啡的母液稀释至100ng/μL。另取盐酸可卡因的母液，用无水乙醇将其稀释至10ng/μL。6.2.3.2配制方法二
梯恩梯、黑索今和太安等样品适用于本方法。称取5mg样品于5mL容量瓶中，加丙酮溶解并稀释至刻度，浓度为1μg/μL，即为母液。用丙酮分别将梯恩梯、黑索今和太安的母液稀释至100ng/μL。另取梯恩梯的母液，用丙酮将其稀释至1ng/μL。
6.2.3.3配制方法三
四氢大麻酚和硝化甘油适用于本方法。取浓度为1μg/μL四氢大麻酚的甲醇溶液，用无水乙醇将其稀释至100ng/μL。取浓度为5μg/μL硝化甘油的无水乙醇溶液，用无水乙醇将其稀释至100ng/μL。6.2.3.4配制方法四
硫磺适用于本方法。
称取5mg样品于50mL容量瓶中，加丙酮溶解并稀释至刻度，浓度为100ng/μL。6.2.4采样方法
用微量注射器移取一定体积的检测溶液，将其滴在采样载体（如测试试纸等）的指定位置。6.2.5分析方法
把滴有检测样品的采样载体插人仪器进样口的指定位置进行分析。注：在进行样品测试前，应保证仪器清洁可用。仪器清洁的判断标准是：在每次试验前，将洁净采样载体（如测试试纸等)插人仪器分析，连续3次无报警。6
6.2.6基本性能验证试验方法
GA/T841—2009
对于毒品探测仪，对洁净采样载体（如测试试纸等）分析1次，检查是否有误报警情况发生；对浓度为100ng/μL的盐酸可卡因测试溶液进行采样测试1次，采样体积为1μL，检查是否有漏报警情况发生。
对于炸药探测仪，对洁净采样载裁体（如测试试纸等）分析1次，检查是否有误报警情况发生；对浓度为100ng/μL的梯恩梯测试溶液进行采样测试1次，采样体积为1μL，检查是否有漏报警情况发生。对于毒品及炸药探测仪，对洁净采样载体（如测试试纸等分析1次，检查是否有误报警情况发生；分别对浓度为100ng/μL的盐酸可卡因和梯恩梯测试溶液进行采样测试1次，采样体积为1μL，检查是否有漏报警情况发生。
6.3外观和机械结构检查
目测仪器外观，结果应符合5.1的要求。6.4功能试验
6.4.1电源试验
6.4.1.1按GB/T15211—1994中5.8的规定，对交流供电方式进行电源电压变化试验。在电源电压的上限值和下限值按照6.2.6所述的方法对仪器进行基本性能验证试验，测试结果应符合5.2.1a)的要求。
6.4.1.2使用厂商推荐的充满电的自备电源供电，开启仪器，从仪器进人工作状态开始计时，2h后停止计时，计时过程中应至少进行240次试验，观察仪器状态和是否出现电量不足或欠压提示，仪器状态异常和出现电量不足或欠压提示均判定电源电量不足。测试结果应符合5.2.1b)的要求。6.4.2采样方式
按照产品说明书操作，应符合5.2.2的要求。6.4.3系统软件和数据库试验
按照产品说明书操作，应符合5.2.3的要求。6.4.4数据接口
按照产品说明书操作，应符合5.2.4的要求。6.4.5报警提示
按照产品说明书操作，应符合5.2.5的要求。6.5性能试验
6.5.1启动时间试验
从开启仪器电源开始计时，到仪器进入产品说明书所标示的待机状态结束计时，测试结果应符合5.3.1的要求。
6.5.2可探测样品种类试验
6.5.2.1毒品探测仪可探测样品种类试验分别对浓度为100ng/μL的毒品检测溶液进行采样测试5次，采样体积为1μL，测试结果应符合5.3.2.1的要求。
6.5.2.2炸药探测仪可探测样品种类试验分别对浓度为100ng/μL的炸药检测溶液（硝酸铵检测溶液的浓度为1μg/μL）进行采样测试5次，采样体积为1μL，测试结果应符合5.3.2.2的要求。6.5.2.3毒品及炸药探测仪可探测样品种类试验分别对浓度为100ng/μL的毒品和炸药检测溶液（硝酸铵检测溶液的浓度为1μg/μL)进行采样测GA/T841—2009
试5次，采样体积为1μL，测试结果应符合5.3.2.3的要求。6.5.3误报率试验
将洁净采样载体（如测试试纸等）插入仪器分析，分析次数为100次，测试结果应符合5.3.3的要求。
6.5.4探测限试验
6.5.4.1毒品探测仪探测限试验
对浓度为10ng/μL的盐酸可卡因检测溶液进行采样测试20次，采样体积为1μL，测试结果应符合5.3.4.1的要求。
6.5.4.2炸药探测仪探测限试验
对浓度为1ng/μL的梯恩梯检测溶液进行采样测试20次，采样体积为1μL，测试结果应符合5.3.4.2的要求。
6.5.4.3毒品及炸药探测仪探测限试验对浓度为10ng/μL的盐酸可卡因检测溶液进行采样测试20次，采样体积为1μL，测试结果应符合5.3.4.3的要求。
对浓度为1ng/μL的梯恩梯检测溶液进行采样测试20次，采样体积为1μL，测试结果应符合5.3.4.3的要求。
6.5.5分析时间试验
对洁净采样载体（如测试试纸等)进行分析，用秒表测试20次分析时间，测试结果应符合5.3.5的要求。
6.5.6过负荷恢复时间试验
6.5.6.1毒品探测仪过负荷恢复时间试验对浓度为1μg/μL的盐酸可卡因检测溶液进行采样分析1次，采样体积为1μL，10min后将洁净采样载体（如测试试纸等）插入仪器分析3次，若3次均无报警则判定仪器恢复至清洁状态，测试结果应符合5.3.6.1的要求。
6.5.6.2炸药探测仪过负荷恢复时间试验对浓度为1μg/μL的梯恩梯检测溶液进行采样分析1次，采样体积为1μL，10min后将洁净采样载体（如测试试纸等）插入仪器分析3次，若3次均无报警则判定仪器恢复至清洁状态，测试结果应符合5.3.6.2的要求。
6.5.6.3毒品及炸药探测仪过负荷恢复时间试验分别对浓度为1μg/μL的盐酸可卡因和梯恩梯检测溶液进行采样分析1次，采样体积为1μL，10min后将洁净采样载体（如测试试纸等）插入仪器分析3次，若3次均无报警则判定仪器恢复至清洁状态，测试结果应符合5.3.6.3的要求。6.6环境适应性试验
6.6.1工作环境试验
工作环境试验见表2。
试验后应检验5.1。
然后按照6.2.6所述的方法对仪器进行基本性能验证试验。测试结果应符合5.4.1的要求。
