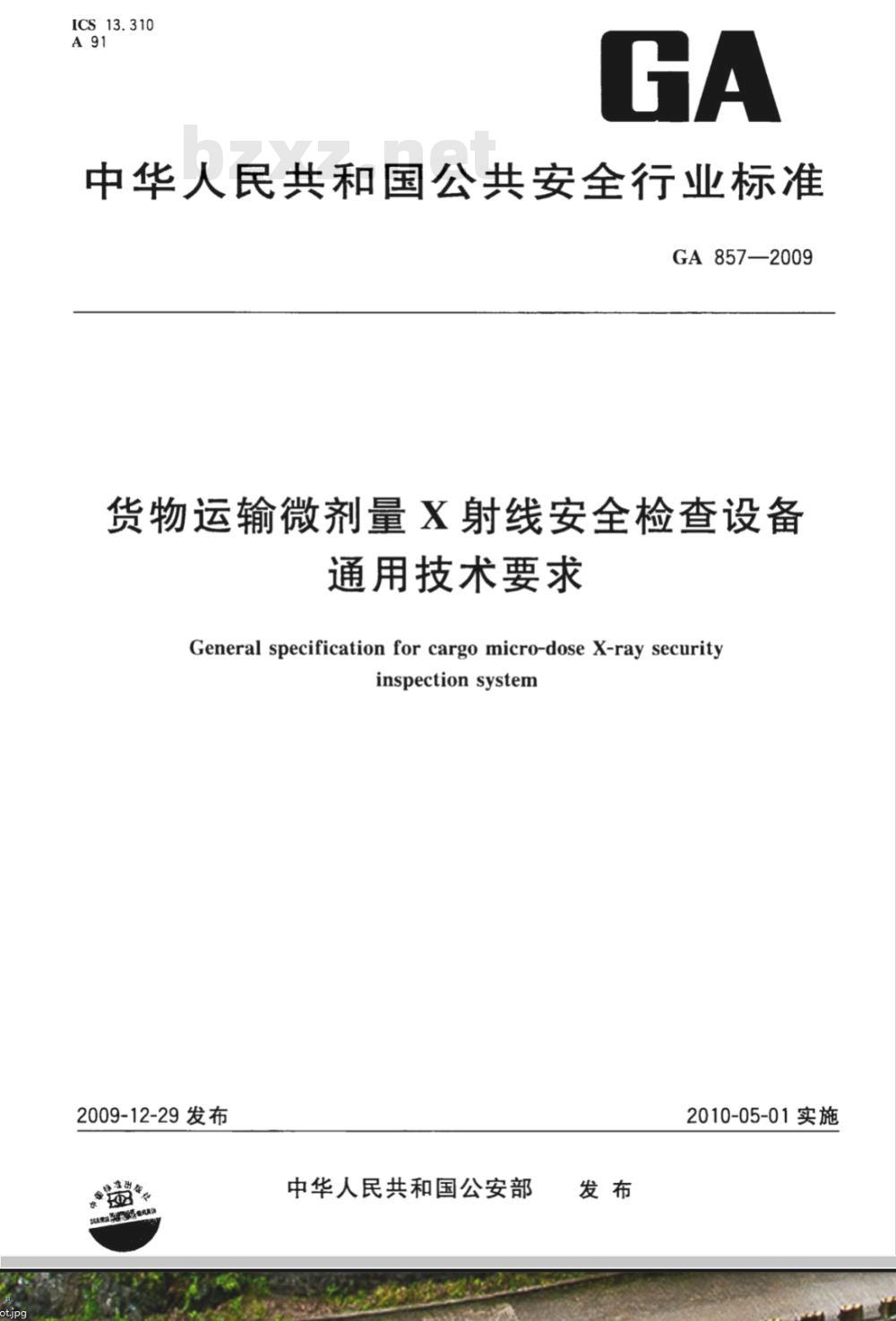

【公共安全行业标准(GA)】 货物运输微剂量X射线安全检查设备通用技术条件

ICS13.310
中华人民共和国公共安全行业标准GA857—2009
货物运输微剂量X射线安全检查设备通用技术要求
General specification for cargo micro-dose X-ray securityinspectionsystem
2009-12-29发布
中华人民共和国公安部
2010-05-01实施
GA 857-2009免费标准下载网bzxz

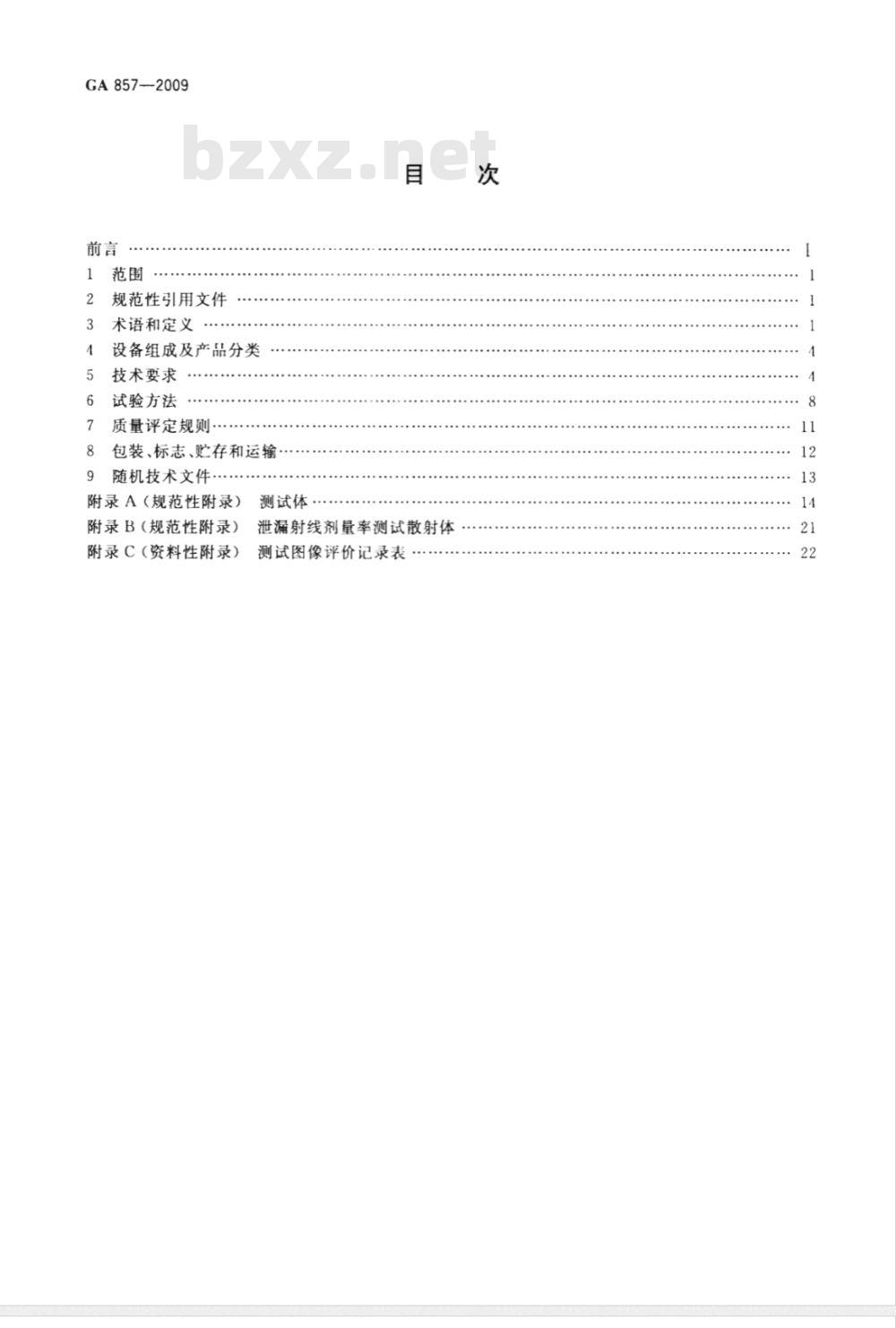

规范性引用文件
术语和定义
设备组成及产品分类
技术要求
试验方法
质量评定规则
包装、标志、贮存和运输
9随机技术文件
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）
测试体
泄漏射线剂量率测试散射体
测试图像评价记录表

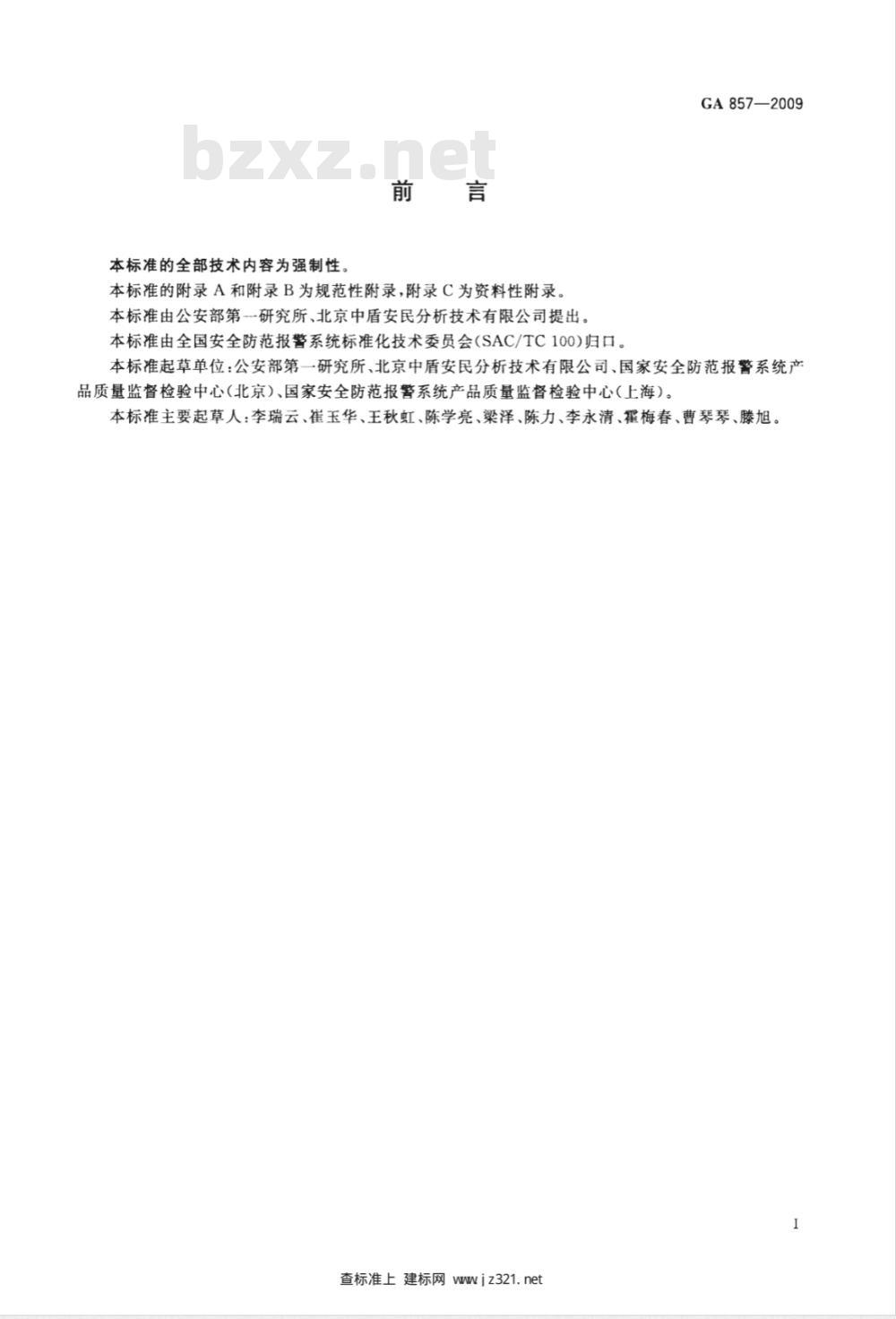

本标准的全部技术内容为强制性前言
本标准的附录A和附录B为规范性附录，附录C为资料性附录。本标准由公安部第一研究所、北京中盾安民分析技术有限公司提出。本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100)归口。GA857-2009
本标准起草单位：公安部第一研究所、北京中盾安民分析技术有限公司、国家安全防范报警系统产品质量监督检验中心(北京)、国家安全防范报警系统产品质量监督检验中心(上海）。本标准主要起草人：李瑞云、崔玉华、王秋虹、陈学亮、梁泽、陈力、李永清、霍梅春、曹琴琴、滕旭、I
查标准上建标网wwwiz321.net

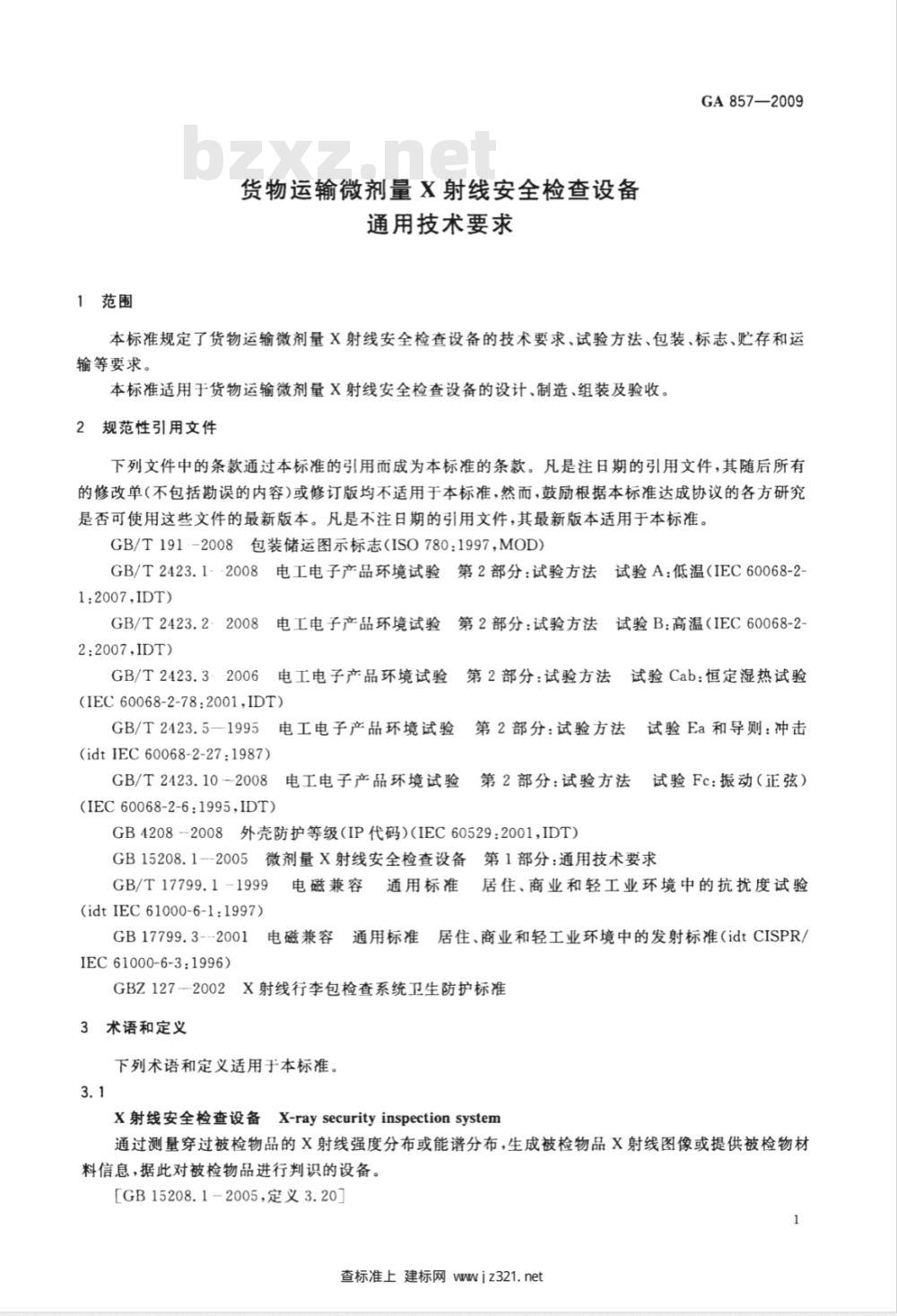

1范围
货物运输微剂量X射线安全检查设备通用技术要求
GA857—2009
本标准规定了货物运输微剂量X射线安全检查设备的技术要求、试验方法、包装、标志、贮存和运输等要求。
本标准适用于货物运输微剂量X射线安全检查设备的设计、制造、组装及验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191·-2008包装储运图示标志（ISO780：1997，MOD）GB/T2423.1--2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-21:2007,IDT)
GB/T2423.22008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-22:2007,IDT)
GB/T2423.3--2006电工电子产品环境试验(IEC60068-2-78:2001,IDT)
GB/T2423.5—1995电工电子产品环境试验（idtIEC60068-2-27:1987）
第2部分：试验方法试验Cab：恒定湿热试验第2部分：试验方法
GB/T2423.10-2008电工电子产品环境试验（IEC60068-2-6：1995，IDT）
第2部分：试验方法
GB4208--2008外壳防护等级（IP代码）(IEC60529:2001，IDT）试验Ea和导则：冲击
试验Fc：振动（正弦）
GB15208.1--2005微剂量X射线安全检查设备第1部分：通用技术要求GB/T17799.1-1999
(idtIEC61000-6-1:1997）
居住、商业和轻工业环境中的抗扰度试验电磁兼容
通用标准）
GB17799.3---2001电磁兼容
通用标准居住、商业和轻工业环境中的发射标准（idtCISPR/IEC61000-6-3:1996)
GBZ127-2002X射线行李包检查系统卫生防护标准3术语和定义
下列术语和定义适用于本标准。3.1
X射线安全检查设备X-raysecurityinspectionsystem通过测量穿过被检物品的X射线强度分布或能谱分布，生成被检物品X射线图像或提供被检物材料信息，据此对被检物品进行判识的设备。［[GB15208.1-2005，定义3.20
查标准上建标网wwiz321.net
GA857—2009

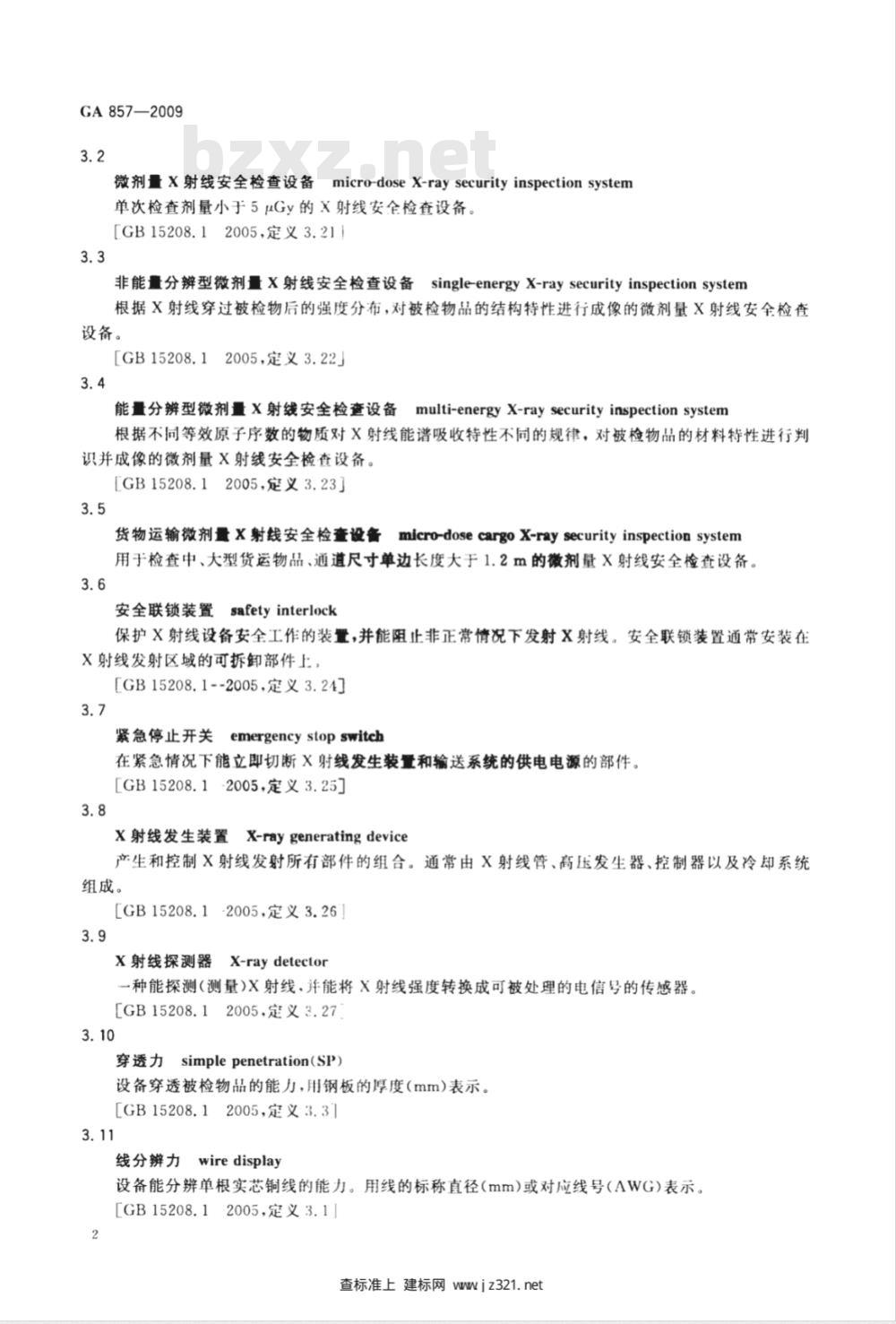

微剂量x射线安全检查设备micro-doseX-raysecurityinspectionsystem单次检查剂量小于5μGy的X射线安全检查设备。[GB15208.12005,定义3.2]
非能量分辨型微剂量X射线安全检查设备single-energyX-raysecurityinspectionsystem根据X射线穿过被检物后的强度分布，对被检物品的结构特性进行成像的微剂量X射线安全检查设备。
[GB15208.12005,定义3.22]
能量分辨型微剂量X射线安全检查设备multi-energyX-raysecurityinspectionsystem根据不同等效原子序数的物质对X射线能谱吸收特性不同的规律，对被检物品的材料特性进行判识并成像的微剂量X射线安全检查设备。［GB15208.12005,定义3.23]
货物运输微剂量X射线安全检查设备micro-dosecargoX-raysecurityinspectionsystem用于检查中、大型货运物品、通道尺寸单边长度大于1.2m的微剂量X射线安全检查设备。3.6
安全联锁装置safetyinterlock
保护X射线设备安全工作的装置，并能阻止非正常情况下发射X射线。安全联锁装置通常安装在X射线发射区域的可拆卸部件上，[GB15208.1--2005，定义3.24]
紧急停止开关emergencystopswitch在紧急情况下能立即切断X射线发生装置和输送系统的供电电源的部件。[GB15208.1-2005,定义3.25]
X射线发生装置X-raygeneratingdevice产生和控制X射线发射所有部件的组合。通常由X射线管、高压发生器、控制器以及冷却系统组成。
[GB15208.1-2005,定义3.26]
X射线探测器
X-raydetector
一种能探测（测量)X射线，并能将X射线强度转换成可被处理的电信号的传感器。[GB15208.12005,定义3.27
穿透力simplepenetration(SP）设备穿透被检物品的能力，用钢板的厚度（mm）表示。[GB15208.12005,定义3.3]
线分辨力
wiredisplay
设备能分辨单根实芯铜线的能力。用线的标称直径(mm)或对应线号（AWG)表示。[GB15208.12005,定义3.1]
查标准上建标网wwwjz321.net
空间分辨力
spatialresolution
GA857—2009
设备分辨金属线对的能力，用线的标称直径（mm)表示。线对为均匀排列的组金属线，两线之间的间隔和线的直径相同。
穿透分辨力
usefulpenetrationresolution
设备分辨规定厚度合金铝阶梯下单根实芯铜线的能力。用线的标称直径（mm）或对应线号AWG）表示。
[GB15208.1-2005,定义3.2]
辛graylevel differentiation
灰度分辨
设备分辨同种材料、不同厚度被检物品的能力。用合金铝阶梯的阶梯数表示。[GB15208.1-2005定义3.6]
穿不透区域
impenetrablearea
X射线穿透被检物到达探测器的强度接近零，设备不能识别被检物基本结构特征的区域。[GB15208.1—2005，定义3.14]
有机物organicmaterial
等效原子序数低于10的物质。
[GB15208.1—2005，定义3.11]
无机物inorganicmaterial
等效原子序数高于18的物质。
[GB15208.1-2005，定义3.12]
混合物mixedmaterial
等效原子序数界于10和18之间的物质。[GB15208.1—2005,定义3.13]
organicdifferentiation
有机物分辨
设备分辨有机物的能力，用可分辨有机玻璃阶梯的厚度表示。[GB15208.1-2005，定义3.7]
无机物分辨
inorganicdifferentiation
设备分辨无机物的能力，用可分辨钢阶梯的厚度表示。[GB15208.1-2005，定义3.8]
mixed material differentiation混合物分辨
设备分辨混合物的能力，用可分辨铝阶梯的厚度表示。3.22
材料不确定区域
undeterminedarea
射线虽然能够穿透，但已不能判识被检物材料特性的区域。[GB15208.1--2005，定义3.15]
GA857--2009
conveyerspeed
输送速度
设备输送系统输送被检物体的速度。3.24
输送系统负载能力
maximumconveyerload
设备输送系统所能拖动物体的最大重量3.25
单次检查剂量
doseper inspection
被检物品接受一次检查所吸收的X射线剂量.单次检查剂量单位为Gy，1Gy一1J/kg。[GB15208.12005,定义3.17
泄漏射线剂量率leakagedoserate单位时间内穿过辐射屏蔽防护，泄漏到设备外部的电离辐射强度，单位为μGy/h。[GB15208.12005,定义3.18]
散射体scatterblock
使射线发生散射，从而产生最恶劣射条件的物体。[GB15208.1-2005，定义3.19]
testblock
测试体
用于测试和评价设备性能指标的测试物。[GB15208.1--2005，定义3.28]
测试卡
testobject
用于测试和评价设备某项指标的测试物。[GB15208.1-2005,定义3.29]
4设备组成及产品分类
4.1设备组成
设备应包括下列组成部分：
a）X射线源；
X射线探测器；
货物输送系统：
图像采集及处理系统；
安全联锁装置及辐射防护设施
产品分类
产品按功能分类如下：
a）非能量分辨型货物运输微剂量X射线安全检查设备；b）能量分辨型货物运输微剂量X射线安全检查设备。5技术要求
5.1机械结构
设备的机械结构应满足下列要求：设备的设计及操作程序应符合人类工效学的基本要求.并便于操作和维修；a）
GA857—2009
设备的外观应完好，表面应平整光洁、色泽均匀，无明显机械损伤、镀层不应有起泡损坏，金属b）
件应无锈蚀，塑料件应无起泡、开裂；c）
所有调节和控制机构应安装正确、操作灵活；面板上标记、字迹要清楚；d)
外盖板的安装、拆卸应方便；
在正常安装和搬运过程中不应产生变形或损坏；e）
外壳防护等级应符合GB4208--2008的规定，不低于IP20的要求。f）
5.2性能特性
5.2.1穿透力
设备应具有符合要求的穿透力。根据使用要求的不同，设备的穿透力分为以下几类，见表1。表1穿透力分类表
穿透力/mm
5.2.2线分辨力
SP≥60
60>SP≥50
50>SP≥40
设备应具有符合要求的线分辨力，根据使用要求的不同，设备的线分辨力分为以下几类，见表2。表2线分辨力分类表
线分辨力/mm
5.2.3空间分辨力
0.511(AWG24)
应能分辨直径为2.1mm的线对。
5.2.4穿透分辨力
0.321(AWG28)
0.254(AWG30)
应能分辨厚度为12.3mm、20.7mm和27.1mm铝阶梯下标称直径为0.812mm（AWG20）的单根实芯铜线。
5.2.5灰度分辨
应能分辨厚度为1mm～20mm、厚度差为1mm的铝阶梯。5.2.6有机物分辨（能量分辨型设备适用）应能分辨厚度为5mm180mm的聚甲基丙烯酸甲脂，并赋予不同饱和度的橙色。5.2.7混合物分辨（能量分辨型设备适用）应能分辨厚度为2mm～70mm的铝，并赋予不同饱和度的绿色。5.2.8无机物分辨（能量分辨型设备适用）应能分辨厚度为0.2mm～23mm的钢，并赋予不同饱和度的蓝色。5.2.9输送速度
应大于0.1m/s。
5.2.10输送系统负载能力
应不小于400kg。
5.3辐射与环境安全指标
5.3.1单次检查剂量
应小于5μGy。
5.3.2泄漏射线剂量率
在距设备外表面5cm的任意处，包括设备的出人口，X射线泄漏剂量率应小于2.5μGy/h，符合GBZ127--2002中3.1的要求。
5.3.3设备噪声
在距设备外表面1m的任意处，设备噪声应不大于65dB(A)。5
GA857—2009
5.4功能要求
5.4.1设备应具备以下基本功能：a）能够实时显示完整清晰的被检物的图像；b）
能够对检查过程进行有效的控制；具有有效且可靠的安全保护功能，c）
5.4.2设备软件应具有以下功能
图像处理功能，应包括：边缘增强、超级图像增强、灰度变换、有机物和无机物别除（适用于能量分辨型）、图像反转、放大、回拉等功能；设备应对材料不确定区域进行灰度显示（适用于能量分辨型），对穿不透区域赋予红色；用户管理功能，应包括对操作员、管理员、维修人员的分级控制及身份确认功能；b）月
图像管理功能，应包括图像存储及检索功能，应按时间顺序存储不少于10000幅被检图像；c）
设备管理功能，应包括设备工作计时、射线发射计时、包裹计数及复位、设备自诊断等功能；d）
网络通讯功能，应具备通用计算机接口，能够根据需求与其他相关系统进行信息交换、联动控制。
5.5电源适用性要求
电源电压在标称电压的+19岁和标称频率±3Hz范围内，设备应能正常工作。-153
5.6安全性能要求
5.6.1设备安全要求
设备应满足以下安全要求：
设备应有明显的系统工准和射线发射显示装置（指示灯）)：a）
设备应在方便操作人员触及的位置装有紧急停止开关，·旦紧急情况发生，能立即切断设备Xb）
射线发生装置和输送系统的供电电源；紧急停止开关应使用黄底红色开关；c)
设备应配备适当额定值的电源过流保护装置，以防止由于内部元件失效或其他意外引起的过电流可能造成火灾的危险；
设备应设有钥匙开关和次电源启动开关；钥匙开关应能清楚地识别“通”、“断”位置；d）
在X射线发射区的可拆卸射线防护部件上应装有安全防护联锁装置，-旦联锁装置断开，Xc）
射线应立即停止发射；
5.6.2X射线发生装置安全要求
X射线发生装置应满足以下安全要求：a）X射线发生装置应在设备内实现自冷却；使用外循环冷却系统的X射线发生装置应具有温度或压力控制，当冷却液（油或水)的温度超b）
过规定值时或循环压力低于规定值时，能自动停止发射X射线；X射线发生装置应具有过电压和过电流保护功能；当X射线源的电压或电流超过产品规定值c）
时，能自动切断高压：
d）X射线发生装置应有保护接地线；接地线的颜色应是黄绿色.接地电阻不应超过0.12。5.7电磁兼容性要求
5.7.1设备抗扰度要求
对设备进行静电放电、射频电磁场辐射、电快速瞬变脉冲群、浪涌（冲击）、射频场感应的传导骚扰以及电压暂降、短时中断和电压变化共六项抗扰度试验，设备的抗扰度性能应符合GB/T17799.11999中表1、表2和表4中规定限值的要求5.7.2设备发射要求
设备的辐射和传导发射值应符合GB17799.3--2001中表1所规定限值的要求。6
5.8电气安全
5.8.1保护接地
设备的保护接地应符合GB15208.1-2005的4.7.1的要求。5.8.2绝缘电阻
设备的绝缘电阻应符合GB15208.1一2005的4.7.2的要求。5.8.3抗电强度
设备的抗电强度应符合GB15208.1-2005的4.7.3的要求。5.8.4泄漏电流
设备的泄漏电流应符合GB15208.1一2005的4.7.4的要求。5.9环境适应性
5.9.1概述
设备应满足以下环境适应性总体要求：GA857—2009
货物运输微剂量X射线安全检查设备为大型机电产品，不具备对整机进行环境试验条件时，a）
允许对具有独立功能的电气部件分别按5.9.2和5.9.4环境要求进行试验；其整机或电气部件试验的技术特性应满足设备或部件的指标要求；具有独立功能的电气部件，经5.9.2和5.9.4环境适应性试验后，接入整机按5.2要求进行各b）
项测试；
经过气候和机械环境试验后，设备不应出现锈蚀和机械损伤现象；恒定湿热环境试验完成后，立即进行绝缘电阻的测试；测试方法按6.10.2的规定，测试结果应符合5.8.2要求。
环境要求
气候环境要求见表3（当设备需配备液晶显示器时，液晶显示器可不参与做低温贮存试验）。表3气候环境要求
严酷等级
0℃±3℃
45℃±2℃
+40℃±2℃
相对湿度：93%
（不结露）
-40℃±3℃
试验方法
按GB/T2423.1-2008
试验A进行，测试有关项
目时通电
按GB/T2423.2-2008
试验B进行，全过程通电
按GB/T2423.3—2006
试验Cab进行，测试有关
项目时通电
按GB/T2423.1-2008
试验A进行，试验过程中
不通电
5.9.3整机力学环境要求
整机力学环境要求见表4。
持续时间/
检查项目
试验开始前的初
始测量和每项试
验结束前的测试
应检验5.2.1~
5.2.10项
试验结束后至少
恢复4h后检测
应检验5.2.1~
5.2.10项
具有独立功能的电气部件
持续时间/
检查项目
试验开始前的初
始测量和每项试
验结束前的检查
项目和方法由产
品标准规定
试验结束后至少
恢复4h后检测，
检测项目和方法
由产品标准规定
GA857—2009
试验项目
运输试验（或模拟运
表4整机的力学环境要求
严酷等级
试验里程：200km
公路级别：级公路或模拟运输
行驶速度：20km/h~40km/h
5.9.4部件力学环境要求
具有独立功能的电气部件力学环境要求见表5。检查项目
试验开始前的初始测量和试验结束并放置65后的测试，应检验5.2.1~5.2.10项表5部件的力学环境要求
试验项目
振动试验Fc
冲击试验Ea
6试验方法
严酷等级
颜率范围（Hz)：10～55～10(正弦波）振幅（mm）：0.15
振动方向：X、Y、Z
持续时间（min）：10
峰值加速度（m/s）：150
持续时间（ms)：11
冲击方向：Z方向
冲击次数：18次
6.1环境条件要求
具有独立功能的电气部件
试验方法
GB/T2423.1C2008
GB/T2423.51995
除另有规定外，全部试验环境条件均为正常大气条件。环境温度：15℃~35℃。
相对湿度：25%~75%。
大气压力：86kPa~106kPa，
6.2试验用主要仪器和工具
检查项目
检查项目和方法由产品标
准规定
电离式剂量仪：最小量程不大于10uGy、剂量仪须经过国家有关部门定期检定。高灵敏度剂量仪：最小量程不大于0.1μGy/h，剂量仪须经过国家有关部门定期检定。声级计：频率范围25Hz～8kHz。测试体：要求见附录A。
泄漏射线剂量率测试散射体：要求见附录B。6.3机械结构的检测
6.3.1外观检验
按5.1的b)进行检查，采用实物与设计文件核对、观察及手动等方法进行。6.3.2外壳防护等级检验
按GB4208·2008的第12章对外壳防护等级进行试验。6.4性能特性测试
6.4.1测试位置及图像处理
测试体平面应垂直于射线发射方向，并根据不同指标要求，按规定位置放置，检测位置见图1。在1、2、3点测试时测试体应紧贴输送系统表面放置，并且在1点处测试体应尽量靠近通道左侧，在3点处测试体应尽量靠近通道右侧，在5点处测试体应尽量靠近通道顶部。测试时允许采用增强、放大、反转、高穿透力等图像处理工具取得最佳评价效果。8
