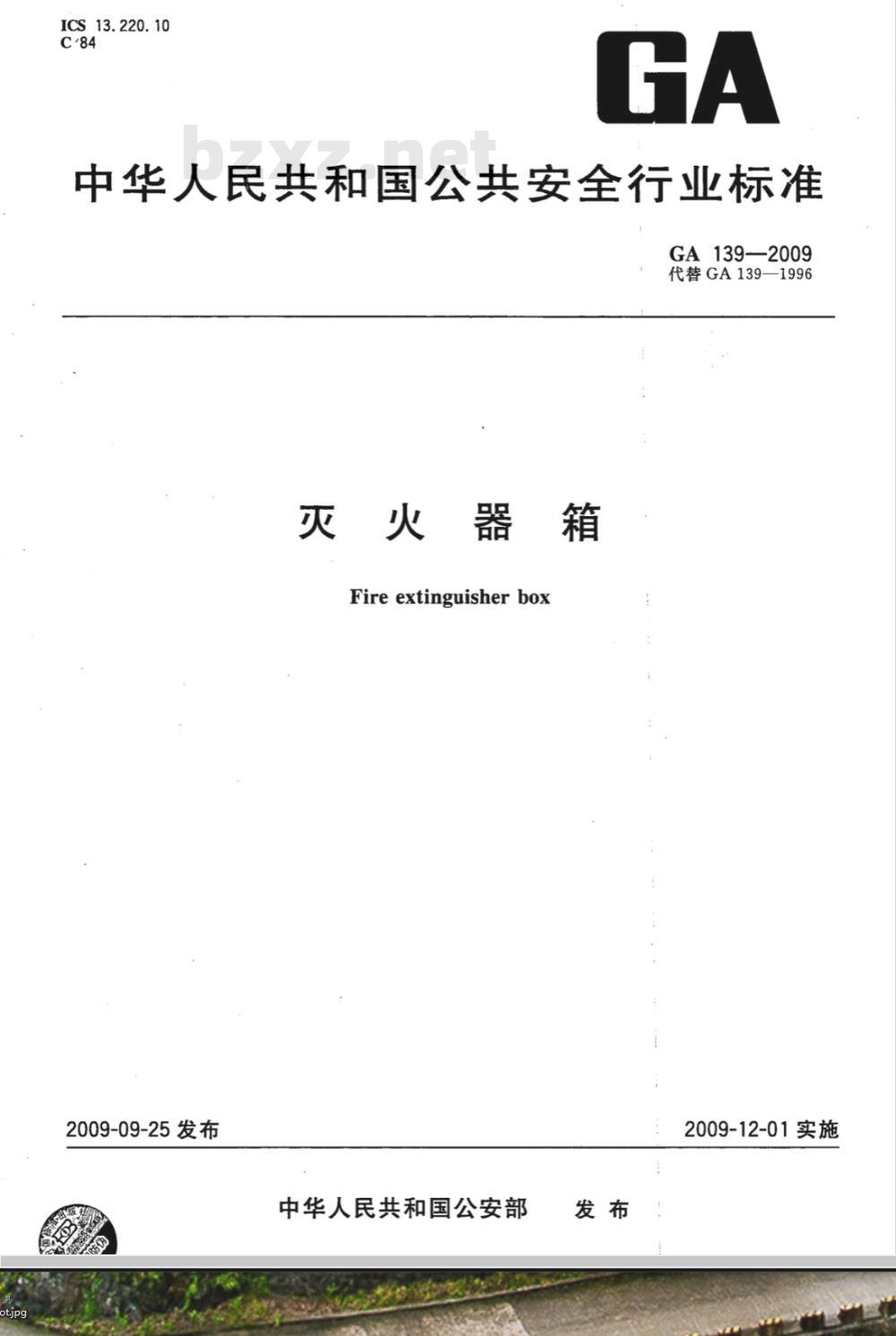

【公共安全行业标准(GA)】 灭火器箱

ICS13.220.10
中华人民共和国公共安全行业标准GA139—2009
代替GA139—1996
灭火器箱
Fire extinguisher box
2009-09-25发布
中华人民共和国公安部
2009-12-01实施

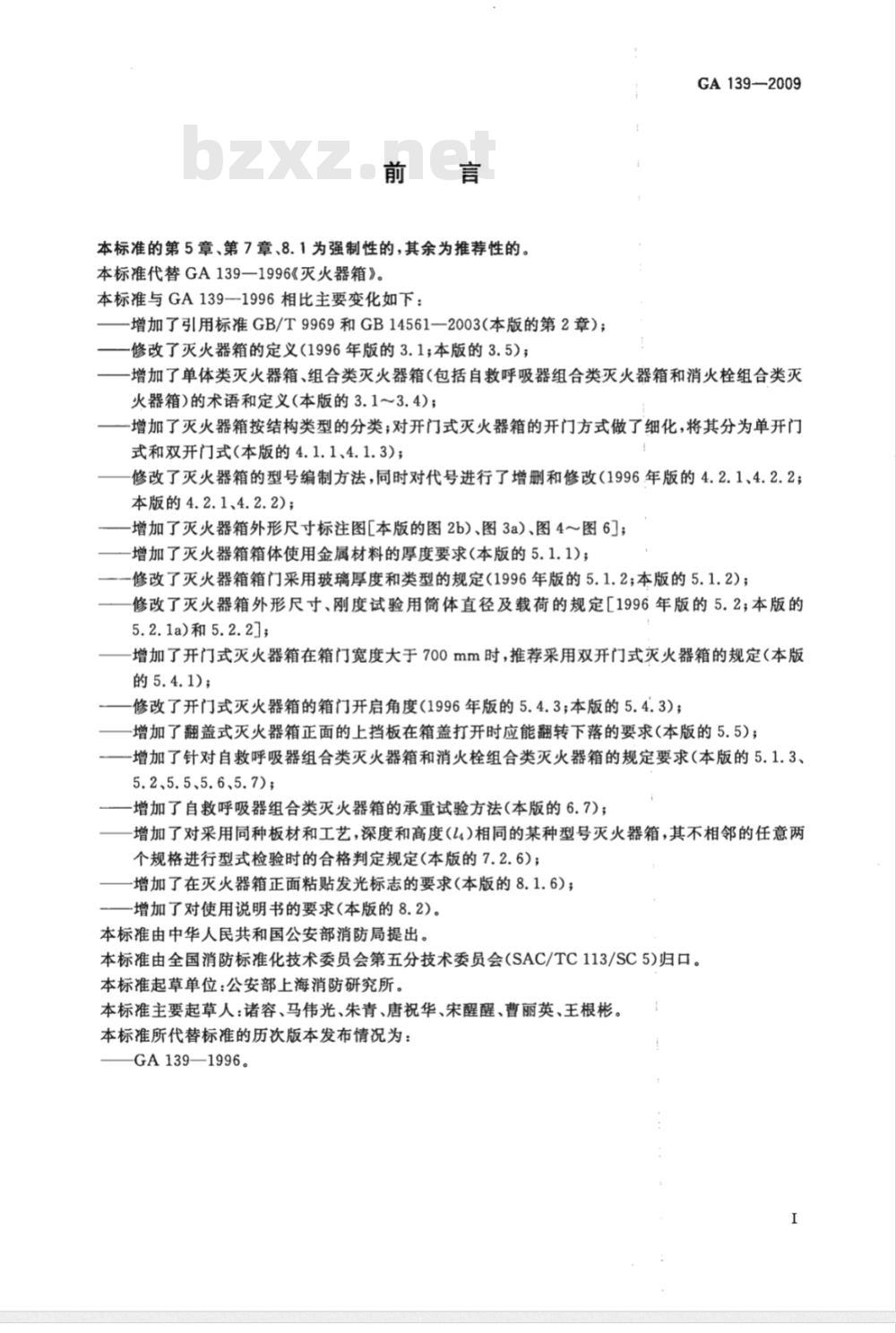

本标准的第5章、第7章、8.1为强制性的，其余为推荐性的。本标准代替GA139—1996《灭火器箱》。本标准与GA139-1996相比主要变化如下：增加了引用标准GB/T9969和GB14561一2003（本版的第2章）；修改了灭火器箱的定义（1996年版的3.1；本版的3.5）；GA139—2009
增加了单体类灭火器箱、组合类灭火器箱（包括自救呼吸器组合类灭火器箱和消火栓组合类灭火器箱）的术语和定义（本版的3.1～3.4)；增加了灭火器箱按结构类型的分类；对开门式灭火器箱的开门方式做了细化，将其分为单开门式和双开门式（本版的4.1.1、4.1.3)；修改了灭火器箱的型号编制方法，同时对代号进行了增删和修改（1996年版的4.2.1、4.2.2；本版的4.2.1、4.2.2)；
增加了灭火器箱外形尺寸标注图[本版的图2b)、图3a)、图4～图6]；增加了灭火器箱箱体使用金属材料的厚度要求（本版的5.1.1)；修改了灭火器箱箱门采用玻璃厚度和类型的规定（1996年版的5.1.2；本版的5.1.2）；修改了灭火器箱外形尺寸、刚度试验用筒体直径及载荷的规定[1996年版的5.2；本版的5.2.1a)和5.2.2]；
增加了开门式灭火器箱在箱门宽度大于700mm时，推荐采用双开门式灭火器箱的规定（本版的5.4.1)；
修改了开门式灭火器箱的箱门开启角度（1996年版的5.4.3；本版的5.4.3)；增加了翻盖式灭火器箱正面的上挡板在箱盖打开时应能翻转下落的要求（本版的5.5）：增加了针对自救呼吸器组合类灭火器箱和消火栓组合类灭火器箱的规定要求（本版的5.1.3、5.2、5.5、5.6、5.7);
增加了自救呼吸器组合类灭火器箱的承重试验方法（本版的6.7）：增加了对采用同种板材和工艺，深度和高度（14)相同的某种型号灭火器箱，其不相邻的任意两个规格进行型式检验时的合格判定规定（本版的7.2.6)；增加了在灭火器箱正面粘贴发光标志的要求（本版的8.1.6)；增加了对使用说明书的要求（本版的8.2)。本标准由中华人民共和国公安部消防局提出。本标准由全国消防标准化技术委员会第五分技术委员会(SAC/TC113/SC5)归口。本标准起草单位：公安部上海消防研究所。本标准主要起草人：诸容、马伟光、朱青、唐祝华、宋醒醒、曹丽英、王根彬。本标准所代替标准的历次版本发布情况为：GA139—1996。

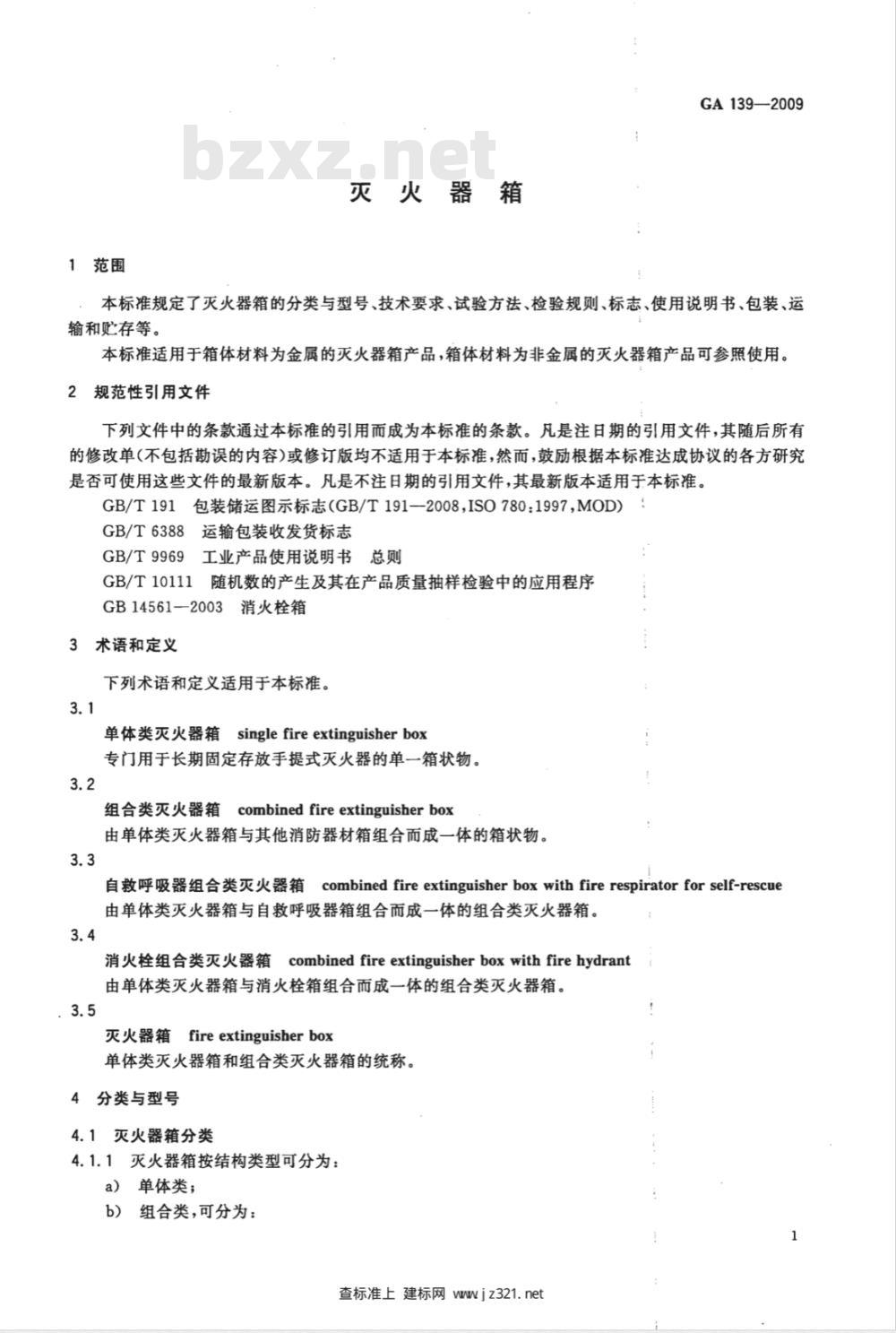

1范围
灭火器箱
GA139—2009
本标准规定了灭火器箱的分类与型号、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存等。
本标准适用于箱体材料为金属的灭火器箱产品，箱体材料为非金属的灭火器箱产品可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T6388运输包装收发货标志
GB/T9969工业产品使用说明书总则GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序GB14561-2003消火栓箱
3术语和定义
下列术语和定义适用于本标准。3.1下载标准就来标准下载网
单体类灭火器箱singlefireextinguisherbox专门用于长期固定存放手提式灭火器的单一箱状物。3.2
组合类灭火器箱combinedfireextinguisherbox由单体类灭火器箱与其他消防器材箱组合而成一体的箱状物。3.3
自救呼吸器组合类灭火器箱combinedfireextinguisherboxwithfirerespiratorforself-rescue由单体类灭火器箱与自救呼吸器箱组合而成一体的组合类灭火器箱。3.4
消火栓组合类灭火器箱combinedfireextinguisherboxwithfirehydrant由单体类灭火器箱与消火栓箱组合而成一体的组合类灭火器箱。3.5
灭火器箱fireextinguisherbox
单体类灭火器箱和组合类灭火器箱的统称。4分类与型号
4.1灭火器箱分类
4.1.1灭火器箱按结构类型可分为：a）单体类；
b）组合类,可分为：
查标准上建标网wwjz321.net
GA139—2009
自救呼吸器组合类（以下简称呼组合类）；消火栓组合类(以下简称栓组合类）。4.1.2灭火器箱按放置型式可分为：置地型；
b）嵌墙型。
4.1.3灭火器箱按开启方式可分为：a)
翻盖式；
开门式，可分为：
单开门式；
双开门式。
4.2灭火器箱型号
4.2.1型号编制
灭火器箱型号由“基
基本型号
注：灭火器箱规格代
的编号，具体见表
代号表示
号”和“补充型号”两部分组成，其形式如下补充型号
栓组合
各类灭火器箱中的水带安置方式代号栓组合类灭火器箱配置消防软管卷盘代号全组合类灭火器箱配置室内消火栓公称通径（单位：mm）灭灭器箱规格代号
灭火器箱开启方
市武代号
灭火器箱放置型式代号
火器箱
床灭火器箱在同一结构类型
灭火器箱结构类
单体类
呼组合类
栓组合类
“D”（单
“H”（呼
“s\(栓)。
灭火器箱放置型式代号如下：
置地型
嵌墙型
“D\(地)；
“Q”(墙)。
灭火器箱开启方式代号如下：
翻盖式
单开门式
双开门式
\G”(盖)；
“D\(单);
“s\(双)。
类型代号
置型式、开启方式时，不同宽度（1、深度（12)和高度（14）4.2.2.4栓组合类灭火器箱配置消防软管卷盘代号：配置消防软管卷盘时用代号“7”表示，不配置者不标注代号。4.2.2.5
栓组合类灭火器箱中的水带安置方式代号如下：查标准上建标网wwwjz321.net

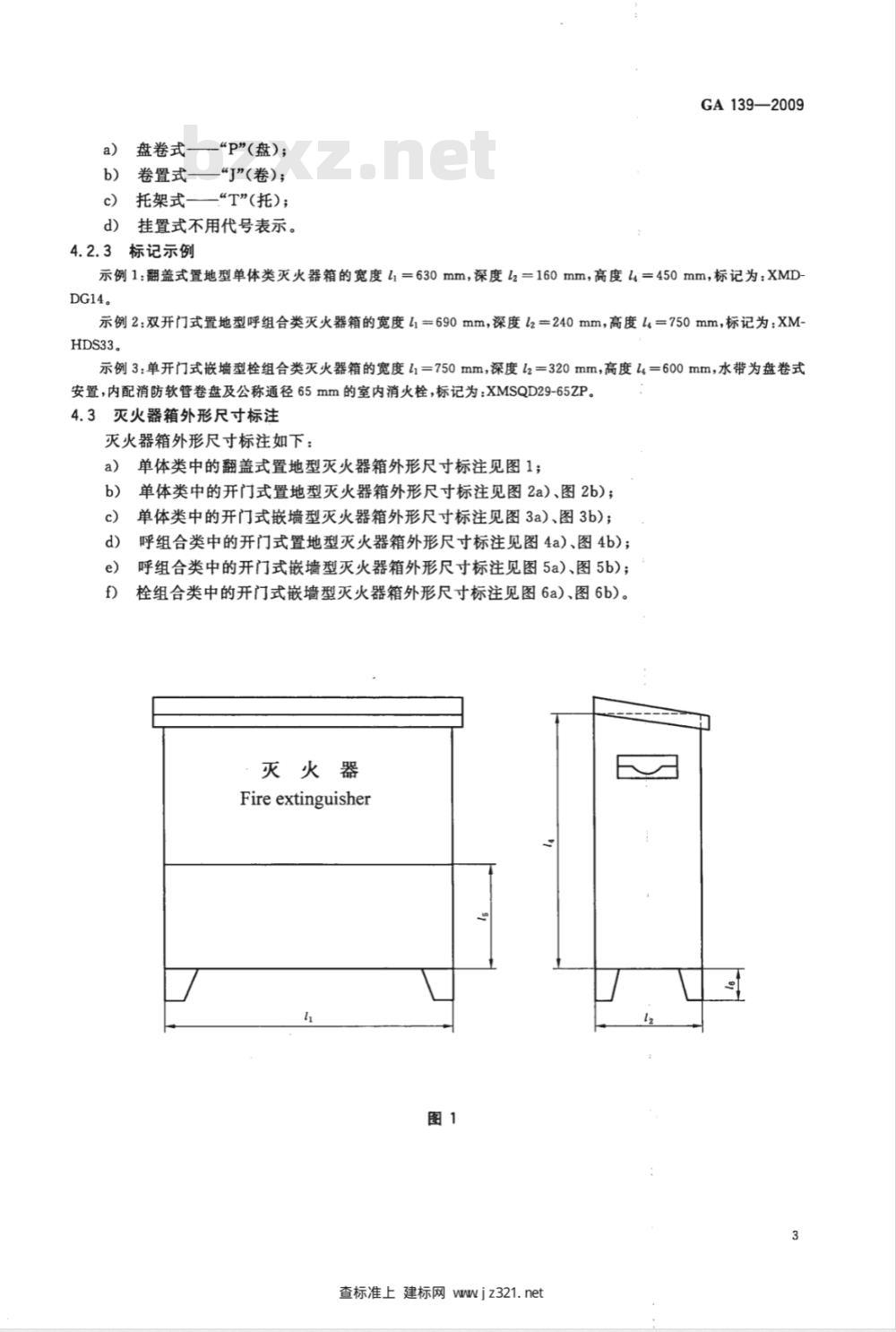

a）盘卷式
b）卷置式-
“p\(盘)；
“丁”(卷）；
c）托架式一
—“T”(托);
d）挂置式不用代号表示。
4.2.3标记示例
GA 139—2009
示例1：翻盖式置地型单体类灭火器箱的宽度li=630mm，深度lz=160mm，高度l4=450mm，标记为：XMDDG14。
示例2：双开门式置地型呼组合类灭火器箱的宽度l1=690mm，深度l2=240mm，高度l=750mm，标记为：XM-HDS33。
示例3：单开门式嵌墙型栓组合类灭火器箱的宽度l=750mm，深度l2=320mm，高度l4=600mm，水带为盘卷式安置，内配消防软管卷盘及公称通径65mm的室内消火栓，标记为：XMSQD29-65ZP。4.3灭火器箱外形尺寸标注
灭火器箱外形尺寸标注如下：
a）单体类中的翻盖式置地型灭火器箱外形尺寸标注见图1；b）单体类中的开门式置地型灭火器箱外形尺寸标注见图2a)、图2b)；单体类中的开门式嵌墙型灭火器箱外形尺寸标注见图3a)、图3b)；c
呼组合类中的开门式置地型灭火器箱外形尺寸标注见图4a)、图4b)；d)
呼组合类中的开门式嵌墙型灭火器箱外形尺寸标注见图5a)、图5b)；栓组合类中的开门式嵌墙型灭火器箱外形尺寸标注见图6a)、图6b)。灭火器
Fireextinguisher
查标准上建标网wwwjz321.net
GA139-—2009
Fire extinguisher
Fireext
nguisher
图2b)
灭.火器
Fire extinguisher
Fire extinguisher
图3a）
图3b)
GA139—2009
GA139-2009
自救呼吸器
Respirator for self-rescue
灭火器
Fire extinguisher
Respirator
图4a)
rself-rescue
Fire extinguisher
图4b）
自救呼吸器
Respirator for self-rescue
灭火器
Fire extinguisher
Respirator
self-rescue
Fire extinguisher
图5a)
图5b)
GA139-2009
GA139—2009
消火栓
Fire hydrant
灭火器
Fire extinguisher
消火栓
Fire hydrant
灭火器
Fire extinguisher
图6a)
图6b)
5技术要求
5.1材料
GA139—2009
5.1.1灭火器箱箱体应使用厚度符合表1规定的薄钢板、铝合金板或不锈钢板等金属材料制造。5.1.2灭火器箱箱门可选用金属或非金属材料。当箱门采用玻璃时，玻璃厚度不应小于4mm。5.1.3栓组合类灭火器箱的消火栓箱体中，水带挂架、托架和水带盘应用耐腐蚀的材料或经耐腐蚀处理的材料制成。
表1灭火器箱箱体的金属材料厚度放置型式
置地型
嵌墙型
箱体高度(箱体顶层与底面的距离）≤500
≥600,且<800
≥800
>500，且<800
≥800
5.2外形尺寸和极限偏差
5.2.1外形尺方
外形尺寸要
a）单体类草
器箱外形尺寸应符合表,2-的规定；b）呼组命葵天
火器箱外形尺等应符合表3的规定：c）栓组命对火器箱外形尺寸应符合表4的规定。5.2.2极限偏差
单位为毫米
箱体的金属材料厚度
民过的数值不超过100Qmm时，其极限偏差为主4mm；灭象器箱外形尺寸的数值超灭火器箱外形房
过1000mm时，
极限偏差为6mm。
5.3外观质量
体应端正，不应有歪斜、翘曲等形现象。箱体各表面应无凹凸不平等加工缺陷。5.3.1灭火器箱箱夜
能平稳安放，在水平地面上不应有倾斜摇晃。5.3.2置地型灭火器应
倒位后，应与四周框面平齐，其平面度公差不应大5.3.3灭火器箱箱门关段
手2mm；箱门与框之间的
应然于2.5mm。
间隙应均匀平直，最大间隙
部裤，西出箱门外表平面的高度不应大于5.3.4灭火器箱正面上的爆部
5mm；其余各面的零部件，凸
出该面外表面的高度不应超过10mm。箱盖在正面上凸出不应超过30mm，在侧面上凸出不应超过45mm，但均不应小于15mm。5.3.5灭火器箱箱体焊接或铆接应牢固，不应有烧穿、焊瘤、毛刺和铆印等缺陷；冲压件表面不应有折皱等缺陷。
5.3.6灭火器箱表面应具有抗腐蚀能力。用不耐腐蚀的金属材料制造的灭火器箱表面应进行涂装处理，其涂层应光滑平整，色泽均匀，无流痕、龟裂、气泡、划痕、碰伤和剥落等缺陷。5.4箱门(箱盖）性能
5.4.1开门式灭火器箱应设置箱门关紧装置，但不应安装锁具。箱门宽度大于700mm的开门式灭火器箱宜采用双开门式。
5.4.2灭火器箱箱门(箱盖)开启操作应轻便灵活，无卡阻现象，开启力不应大于50N。5.4.3开门式灭火器箱的箱门开启角度不应小于160；翻盖式灭火器箱的箱盖开启角度不应小于100
