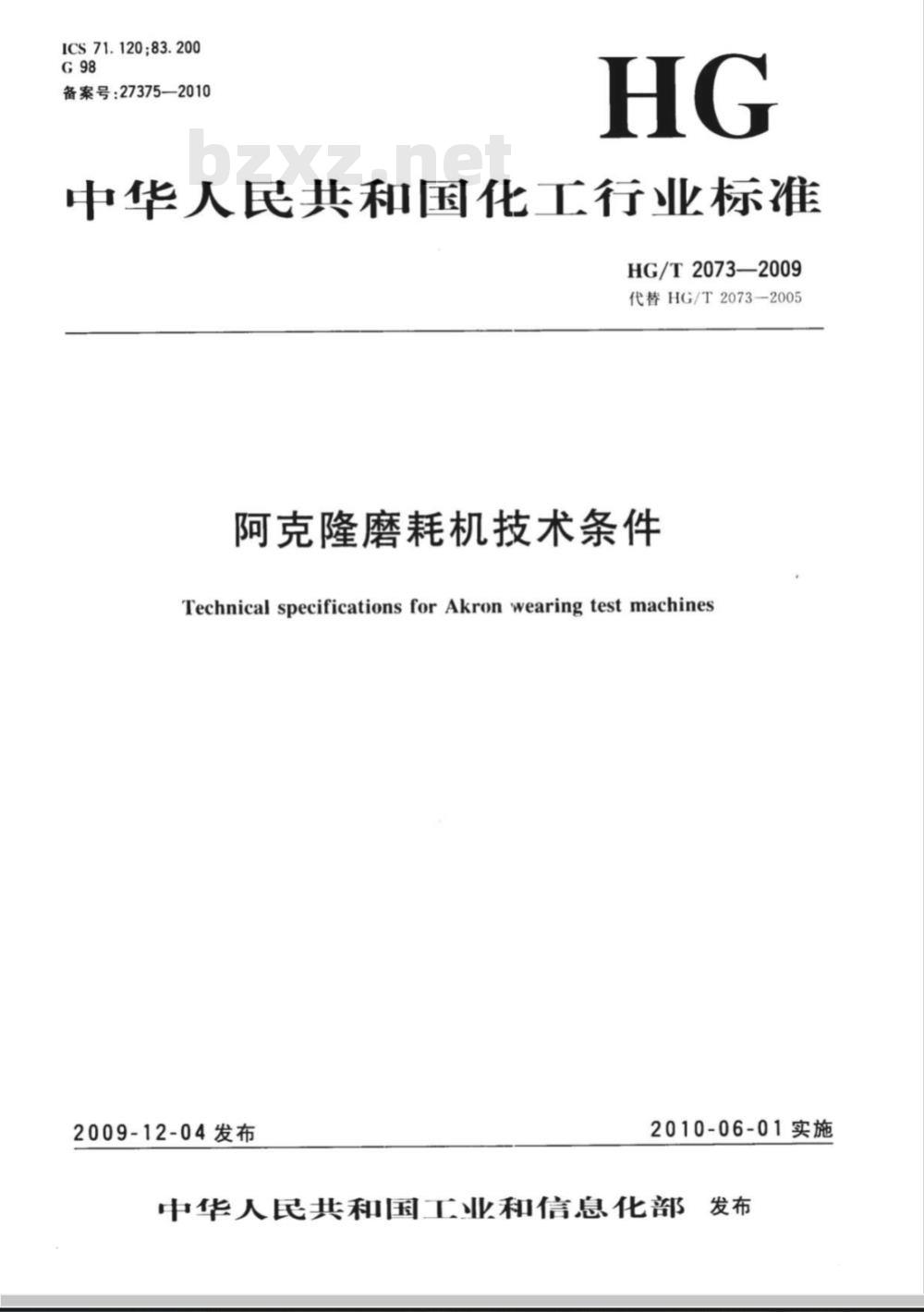

【化工行业标准(HG)】 阿克隆磨耗机技术条件

ICS 71.120;83.200
备索号：27375—2010
中华人民共和国化工行业标准
HG/T2073—2009
代替HG/T2073—2005
阿克隆磨耗机技术条件
Technical specifications for Akron wearing test machines2009-12-04发布
2010-06-01实施

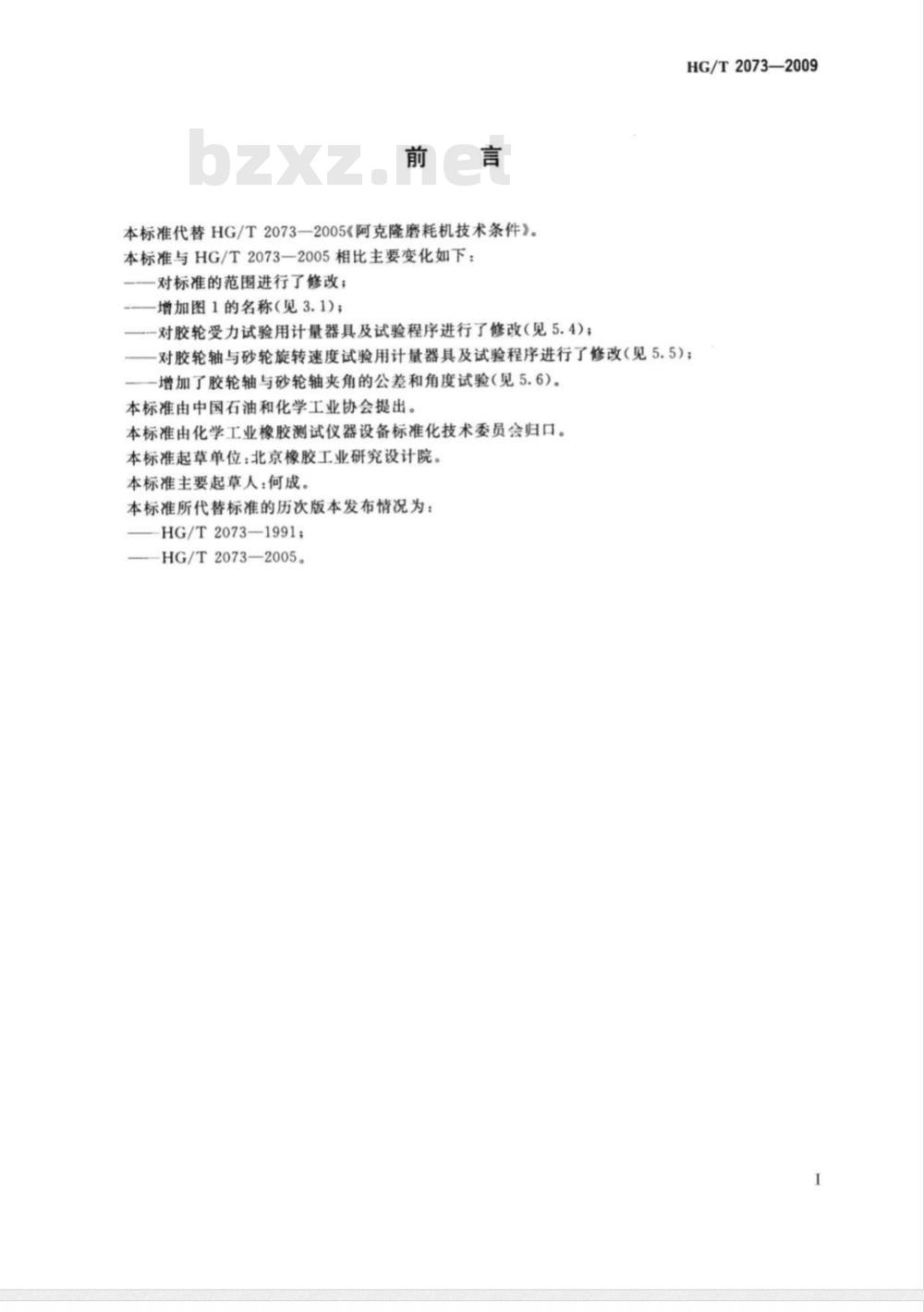

中华人民共和国工业和信息化部发布前言
本标准代替HG/T2073—2005《阿克隆磨耗机技术条件》。本标准与HG/T2073—2005相比主要变化如下：对标准的范围进行了修改；
-——增加图1的名称（见3.1)；一对胶轮受力试验用计量器具及试验程序进行了修改（见5.4)；HG/T2073—2009
一对胶轮轴与砂轮旋转速度试验用计量器具及试验程序进行了修改（见5.5）；一增加了胶轮轴与砂轮轴夹角的公差和角度试验（见5.6)。本标准由中国石油和化学工业协会提出本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。本标准起草单位：北京橡胶工业研究设计院。本标准主要起草人：何成。
本标准所代替标准的历次版本发布情况为：HG/T2073-1991；
HG/T2073—2005。

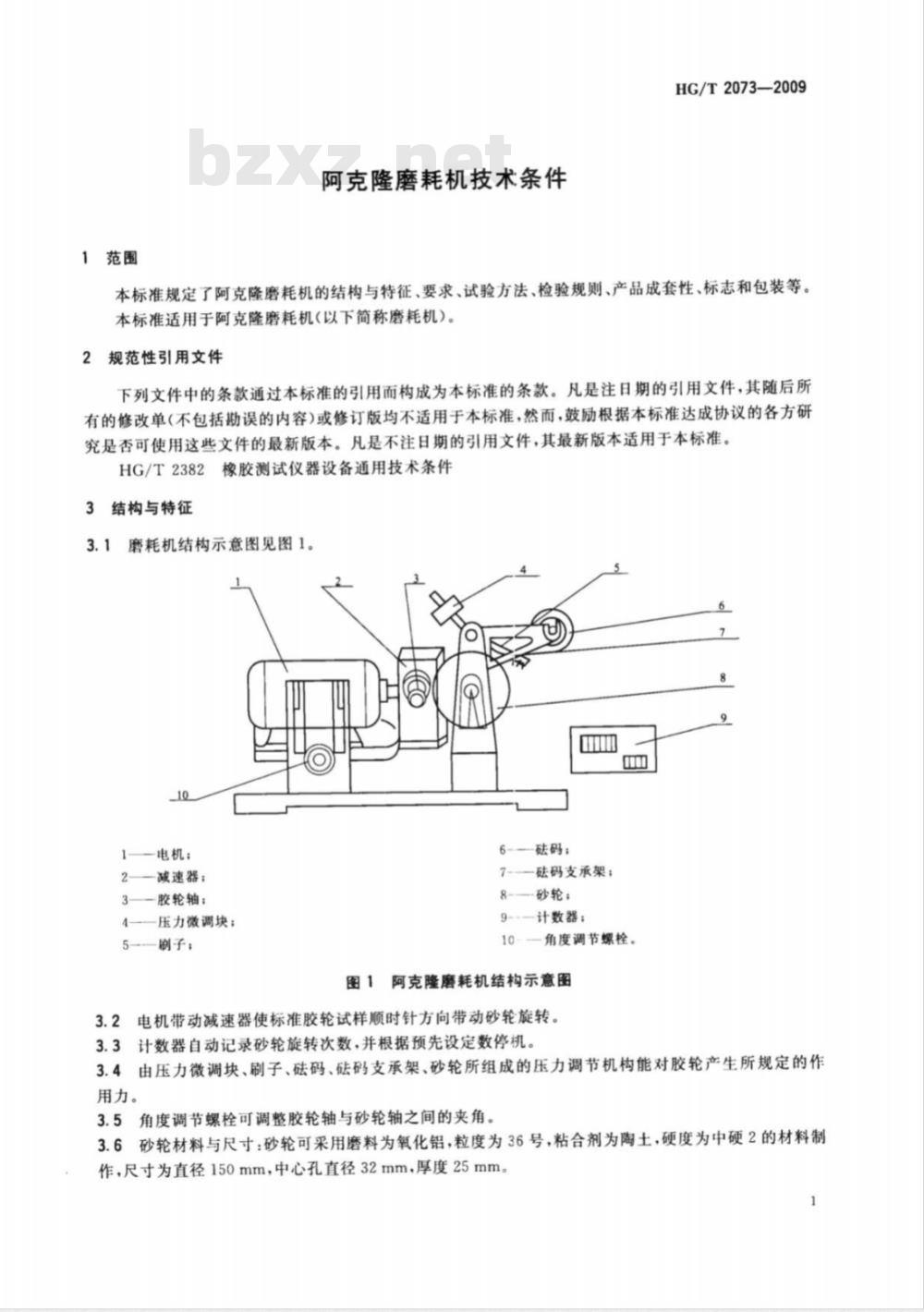

1范围
阿克隆磨耗机技术条件
HG/T2073—2009
本标准规定了阿克隆磨耗机的结构与特征、要求、试验方法、检验规则、产品成套性、标志和包装等。本标准适用于阿克隆磨耗机（以下简称磨耗机）。2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HG/T2382橡胶测试仪器设备通用技术条件3结构与特征
3.1磨耗机结构示意图见图1。
1-—电机；
2——减速器；
3——胶轮轴；
4——压力微调块；
5-—刷子；
6-—码；
一码支承架；
砂轮；
9-.--计数器；
10-—角度调节螺栓。
图1阿克隆磨耗机结构示意图
3.2电机带动减速器使标准胶轮试样顺时针方向带动砂轮旋转。3.3计数器自动记录砂轮旋转次数，并根据预先设定数停机。3.4由压力微调块、刷子、码、码支承架、砂轮所组成的压力调节机构能对胶轮产生所规定的作用力。
3.5角度调节螺栓可调整胶轮轴与砂轮轴之间的夹角。3.6砂轮材料与尺寸：砂轮可采用磨料为氧化铝，粒度为36号，粘合剂为陶土，硬度为中硬2的材料制作，尺寸为直径150mm，中心孔直径32mm，厚度25mm。1
HG/T2073—2009

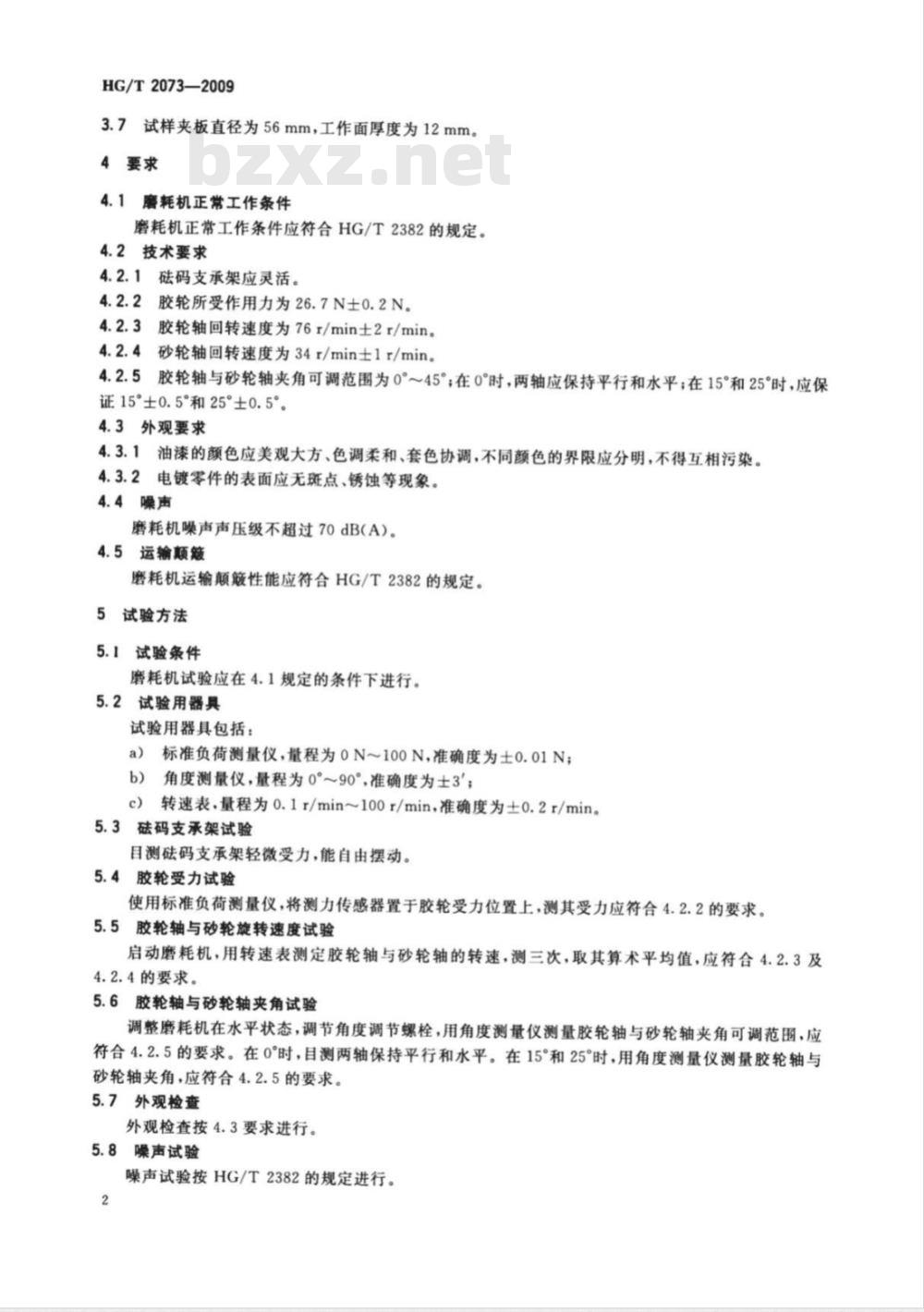

3.7试样夹板直径为56mm，工作面厚度为12mm。4要求
4.1磨耗机正常工作条件
磨耗机正常工作条件应符合HG/T2382的规定。4.2技术要求
4.2.1磁码支承架应灵活。
4.2.2胶轮所受作用力为26.7N士0.2N。4.2.3胶轮轴回转速度为76r/min士2r/min。4.2.4砂轮轴回转速度为34r/min士1r/min。4.2.5胶轮轴与砂轮轴夹角可调范围为045在0°时，两轴应保持平行和水平；在15°和25°时，应保证15°±0.5°和25°±0.5°。4.3外观要求
4.3.1油漆的颜色应美观大方、色调柔和、套色协调，不同颜色的界限应分明，不得互相污染。4.3.2电镀零件的表面应无斑点、锈蚀等现象。4.4噪声
磨耗机噪声声压级不超过70dB(A)。4.5运输频簸
磨耗机运输颠簸性能应符合HG/T2382的规定。5试验方法
5.1试验条件
磨耗机试验应在4.1规定的条件下进行。5.2试验用器具
试验用器具包括：
a）标准负荷测量仪，量程为0N～100N，准确度为士0.01N；角度测量仪，量程为0～90，准确度为士3'；b）
转速表，量程为0.1r/min~100r/min，准确度为士0.2r/min。e）
码支承架试验
目测码支承架轻微受力，能自由摆动。5.4胶轮受力试验
使用标准负荷测量仪，将测力传感器置于胶轮受力位置上，测其受力应符合4.2.2的要求。5胶轮轴与砂轮旋转速度试验
启动磨耗机，用转速表测定胶轮轴与砂轮轴的转速，测三次，取其算术平均值，应符合4.2.3及4.2.4的要求。bZxz.net
6胶轮轴与砂轮轴夹角试验
调整磨耗机在水平状态，调节角度调节螺栓，用角度测量仪测量胶轮轴与砂轮轴夹角可调范围，应符合4.2.5的要求。在0°时，目测两轴保持平行和水平。在15°和25°时，用角度测量仪测量胶轮轴与砂轮轴夹角，应符合4.2.5的要求。5.7外观检查
外观检查按4.3要求进行。
5.8噪声试验
噪声试验按HG/T2382的规定进行。2

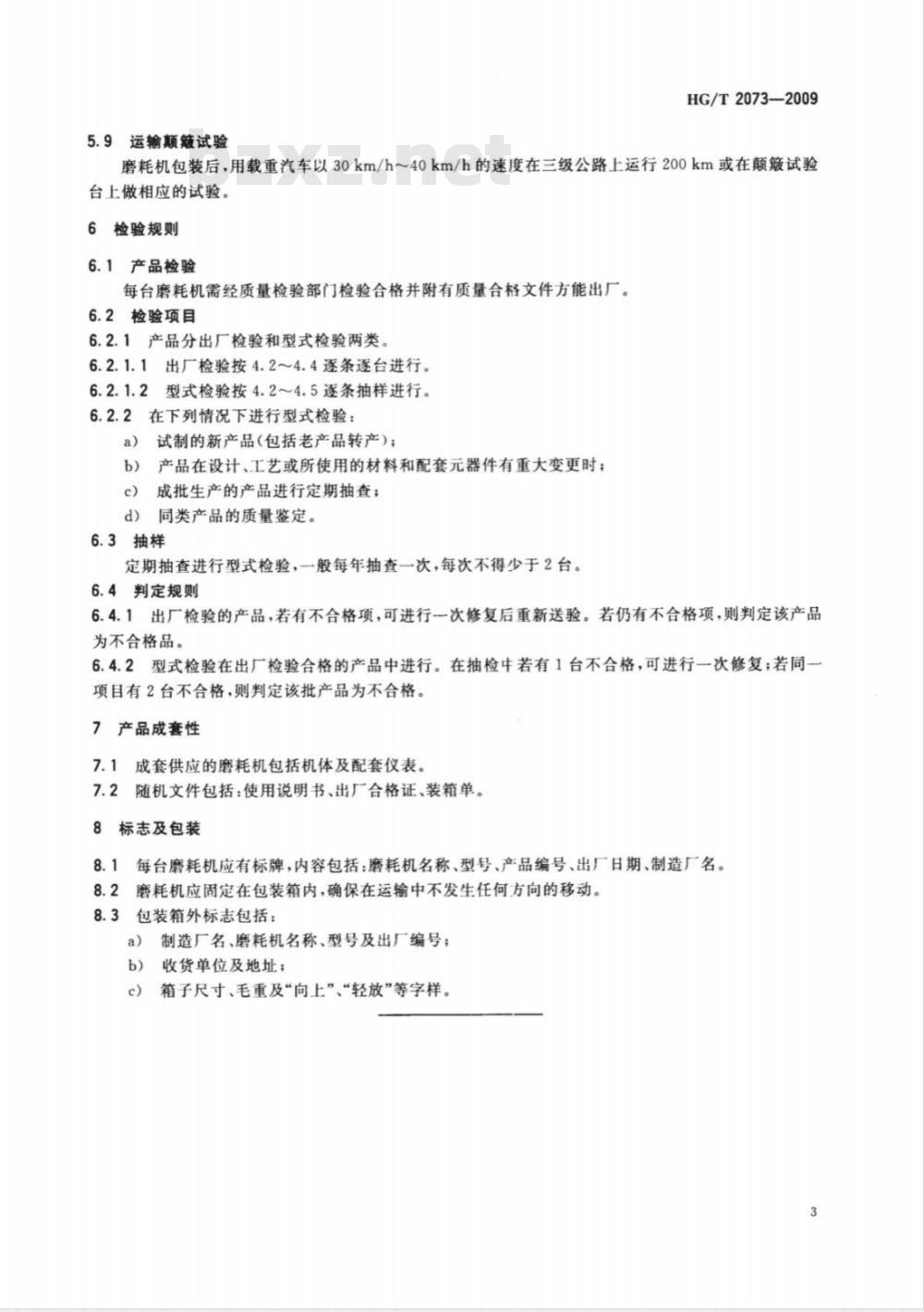

5.9运输颠籁试验
HG/T2073—2009
磨耗机包装后，用载重汽车以30km/h～40km/h的速度在三级公路上运行200km或在颠簸试验台上做相应的试验。
6检验规则
6.1产品检验
每台磨耗机需经质量检验部门检验合格并附有质量合格文件方能出厂。6.2检验项目
6.2.1产品分出厂检验和型式检验两类6.2.1.1出厂检验按4.2～4.4逐条逐台进行。型式检验按4.2~4.5逐条抽样进行。6.2.1.2
6.2.2在下列情况下进行型式检验：试制的新产品（包括老产品转产）；a
产品在设计、工艺或所使用的材料和配套元器件有重大变更时；b）
c）成批生产的产品进行定期抽查；d)
同类产品的质量鉴定。
6.3抽样
定期抽查进行型式检验，一般每年抽查一次，每次不得少于2台。6.4判定规则
6.4.1出厂检验的产品，若有不合格项，可进行一次修复后重新送验。若仍有不合格项，则判定该产品为不合格品。
6.4.2型式检验在出厂检验合格的产品中进行。在抽检中若有1台不合格，可进行一次修复；若同一项目有2台不合格，则判定该批产品为不合格。7产品成套性
7.1成套供应的磨耗机包括机体及配套仪表。7.2随机文件包括：使用说明书、出厂合格证、装箱单。8标志及包装
每台磨耗机应有标牌，内容包括：磨耗机名称、型号、产品编号、出厂日期、制造厂名。8.1
8.2磨耗机应固定在包装箱内，确保在运输中不发生任何方向的移动。3包装箱外标志包括：
制造厂名、磨耗机名称、型号及出厂编号；a）
收货单位及地址；
箱子尺寸、毛重及“向上”、“轻放”等学样。3
中华人民共和国
化工行业标准
阿克隆磨耗机技术条件
HG/T 2073-2009
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011)北京云浩印刷有限责任公司印装880mm×1230mm1/16
印张字数7于字
2010年6月北京第1版第1次印刷
书号：155025：0818
购书咨询：010-64518888
售后服务：010-61518899
网址：htp：//www.cip.con.cn
凡购买本书，如有缺损质量间题，本社销售中心负费调换。定价：10.00元
版权所有
违者必究
