【环境保护行业标准(HJ)】 烟度卡

中华人民共和国国家环境保护标准HJ553-2009
代替GB9804-1996
烟度卡
Standardforsmokemetrictablet本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2010-01-05发布
2010-05-01实施
部发布

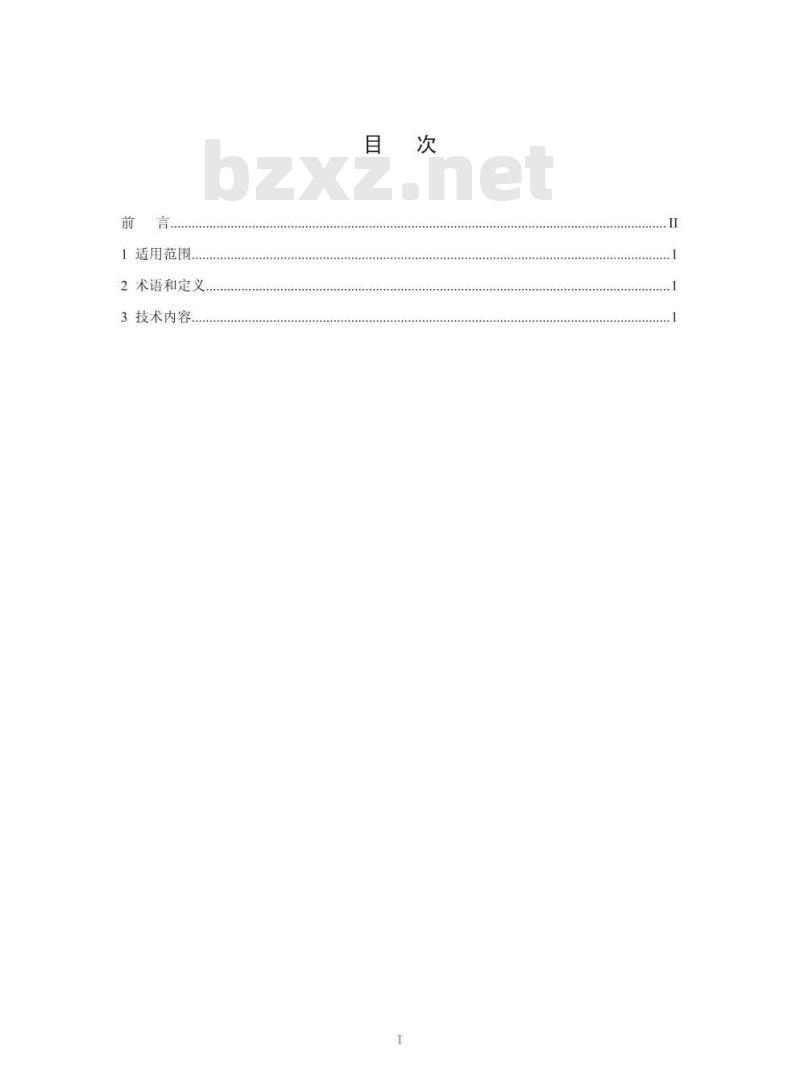

1适用范围
2术语和定义
3技术内容..
+...................+....
.............+..........

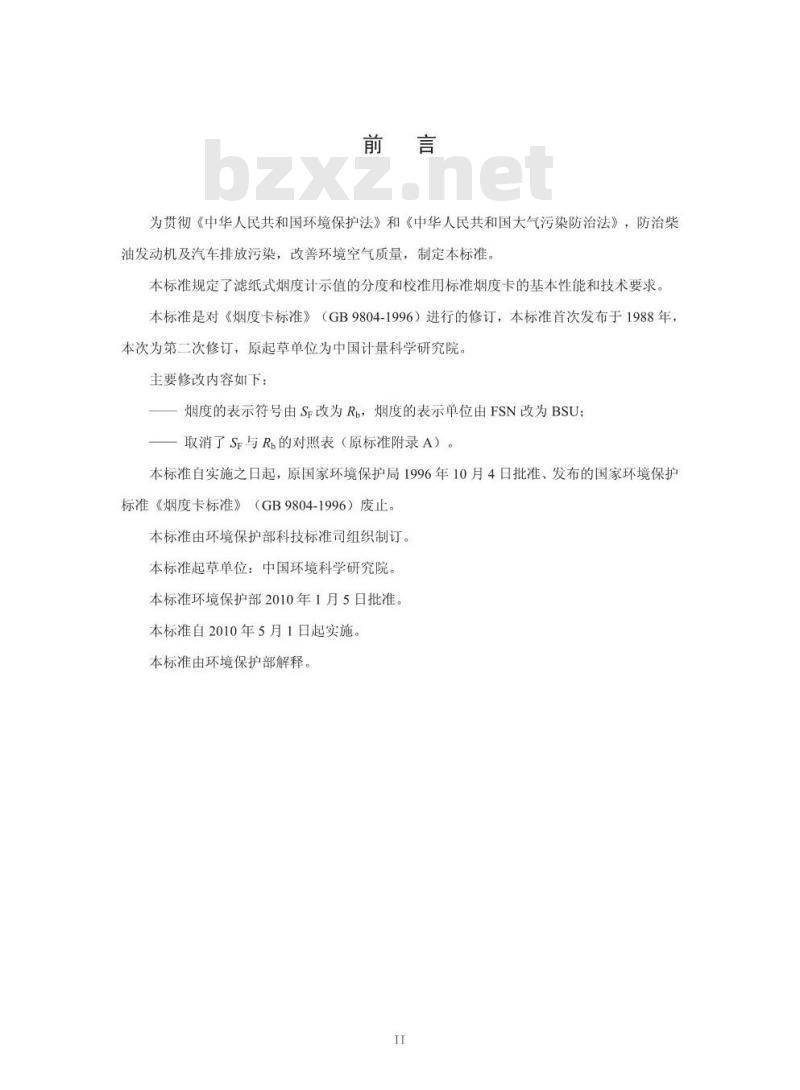

为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，防治柴油发动机及汽车排放污染，改善环境空气质量，制定本标准。本标准规定了滤纸式烟度计示值的分度和校准用标准烟度卡的基本性能和技术要求，本标准是对《烟度卡标准》（GB9804-1996）进行的修订，本标准首次发布于1988年，本次为第二次修订，原起草单位为中国计量科学研究院。主要修改内容如下：
烟度的表示符号由Sr改为Rb，烟度的表示单位由FSN改为BSU：一取消了Sr与Rb的对照表（原标准附录A）。本标准自实施之日起，原国家环境保护局1996年10月4日批准、发布的国家环境保护标准《烟度卡标准》（GB9804-1996）废止。本标准由环境保护部科技标准司组织制订。本标准起草单位：中国环境科学研究院。本标准环境保护部2010年1月5日批准本标准自2010年5月1日起实施。本标准由环境保护部解释。

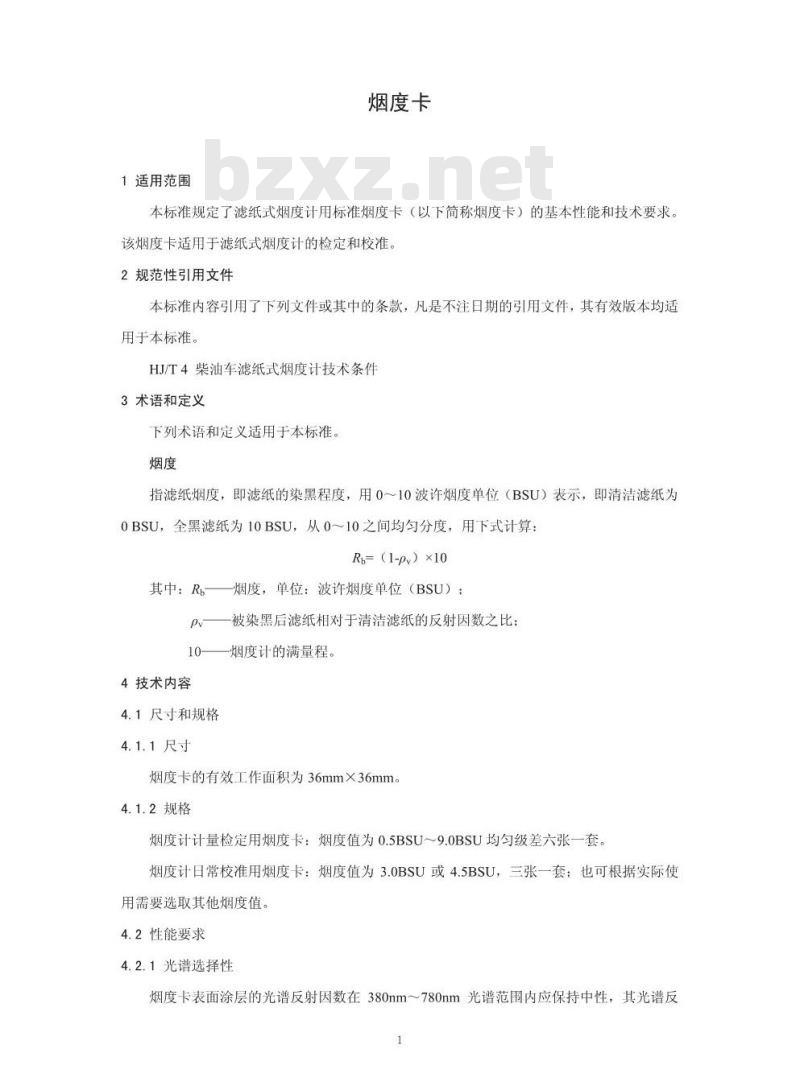

1适用范围
烟度卡
本标准规定了滤纸式烟度计用标准烟度卡（以下简称烟度卡）的基本性能和技术要求，该烟度卡适用于滤纸式烟度计的检定和校准。2规范性引用文件
本标准内容引用了下列文件或其中的条款，凡是不注日期的引用文件，其有效版本均适用于本标准。
HJ/T4柴油车滤纸式烟度计技术条件3术语和定义
下列术语和定义适用于本标准。烟度
指滤纸烟度，即滤纸的染黑程度，用0～10波许烟度单位（BSU）表示，即清洁滤纸为0BSU，全黑滤纸为10BSU，从0～10之间均勾分度，用下式计算：Rb=（1-p）×10
其中：Rb烟度，单位：波许烟度单位（BSU）：pv—被染黑后滤纸相对于清洁滤纸的反射因数之比：10烟度计的满量程。
4技术内容
4.1尺寸和规格
4.1.1尺寸
烟度卡的有效工作面积为36mm×36mm。4.1.2规格
烟度计计量检定用烟度卡：烟度值为0.5BSU～9.0BSU均匀级差六张一套烟度计日常校准用烟度卡：烟度值为3.0BSU或4.5BSU，三张一套：也可根据实际使用需要选取其他烟度值。
4.2性能要求
4.2.1光谱选择性
烟度卡表面涂层的光谱反射因数在380nm～780nm光谱范围内应保持中性，其光谱反1
射因数的允许偏差应不超过相应基数的土10%。4.2.2漫反射特性
烟度卡表面涂层的漫反射因数应不小于0.80。4.2.3反射均匀性
烟度卡表面涂层的反射均勾性应不小于0.994.2.4化学稳定性
烟度卡表面涂层的化学性能应稳定，在自然条件下，其光谱反射因数的年变化量应不超过±0.5%。
4.3性能试验
4.3.1光谱选择性试验
用不确定度小于0.5%光谱光度计，在380nm~780nm光谱范围内测量烟度卡表面涂层的光谱反射因数，应符合4.2.1条规定。4.3.2漫反射特性试验
用变角反射计分别测量烟度卡表面被垂直照明时，在与法线成20°和70°角测得的光亮度平均值与在5°角测得的光亮度值之比，即漫反射因数，应符合4.2.2条规定。4.3.3反射均匀性试验
在烟度卡有效工作表面内，用直径为10mm的测量孔，按上下左右中位置顺序测量五个点的反射值，其反射最小值与五个点的平均值之比，即反射均匀性，应符合4.2.3条规定。4.3.4化学稳定性试验
模拟自然条件下光谱反射因数年变化量的试验方法如下：首先用光谱光度计测量烟度卡表面涂层光谱反射值，然后将烟度卡用发光强度约为1300cd的白炽灯，距离试样为100cm的条件下照射48h，再在自然光下放置24h后，用光谱光度计测量烟度卡光谱反射值，并与光照前烟度卡的反射值进行比较，其变化量应符合4.2.4条规定4.4标定条件
4.4.1标定装置的光谱条件和几何条件应符合HJ/T4的有关规定，其总不确定度应不大于0.05BSU。
4.4.2烟度卡标定周期为一年。若烟度卡表面涂层有明显污染或划痕应报废。4.5使用和保存
4.5.1使用要求
烟度卡使用时应避免机械损伤，同时应避免用手触及涂层表面。2wwW.bzxz.Net
4.5.2保存条件
烟度卡不使用时应放入包装袋内保存，并应避免潮湿环境和阳光直射3
