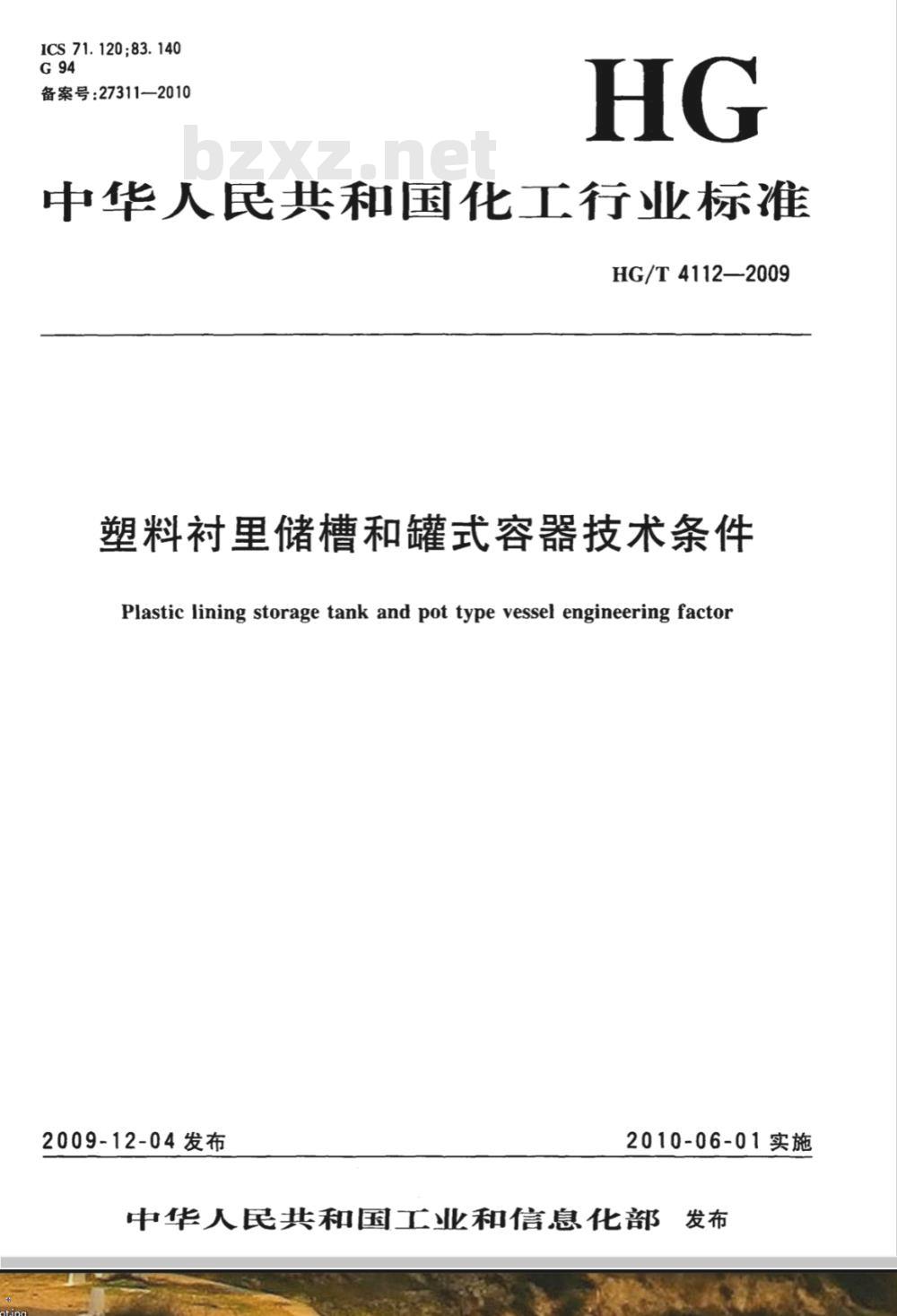

【化工行业标准(HG)】 塑料衬里储槽和罐式容器技术条件

ICS 71. 120;83. 140
备案号：27311—2010
中华人民共和国化工行业标准
HG/T 4112—2009
塑料衬里储槽和罐式容器技术条件Plastic lining storage tank and pot type vessel engineering factor2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布前言

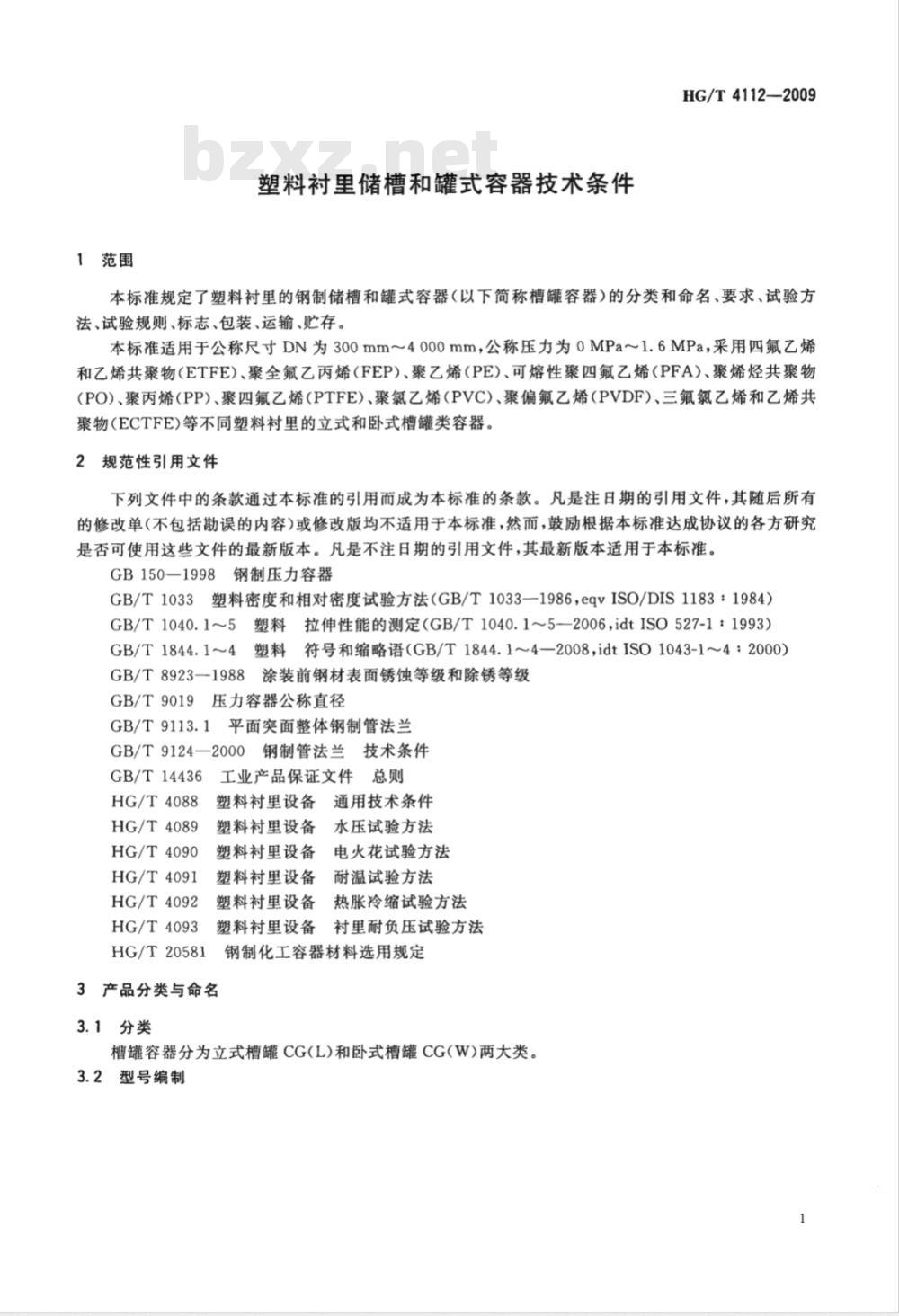

本标准由中国石油和化学工业协会提出。本标准由全国非金属化工设备标准化技术委员会归口。HG/T4112--2009
本标准起草单位：温州市东方防腐设备有限公司、天华化工机械及自动化研究设计院。本标准主要起草人：董秀峰、林慧、张俊科。1范围
塑料衬里储槽和罐式容器技术条件HG/T4112-2009
本标准规定了塑料衬里的钢制储槽和罐式容器（以下简称槽罐容器）的分类和命名、要求、试验方法、试验规则、标志、包装、运输、贮存。本标准适用于公称尺寸DN为300mm～4000mm，公称压力为0MPa～1.6MPa，采用四氟乙烯和乙烯共聚物（ETFE)、聚全氟乙丙烯（FEP)、聚乙烯（PE)、可熔性聚四氟乙烯（PFA)、聚烯烃共聚物（PO）、聚丙烯（PP）、聚四氟乙烯（PTFE）、聚氯乙烯（PVC）、聚偏氟乙烯（PVDF）、三氟氯乙烯和乙烯共聚物（ECTFE)等不同塑料衬里的立式和卧式槽罐类容器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1501998钢制压力容器
GB/T1033塑料密度和相对密度试验方法（GB/T1033—1986，eqvISO/DIS1183：1984）GB/T1040.1～5塑料拉伸性能的测定（GB/T1040.1~5—2006，idtISO527-1：1993）GB/T1844.1～4塑料符号和缩略语（GB/T1844.14—2008，idtISO1043-1～4：2000）GB/T89231988涂装前钢材表面锈蚀等级和除锈等级压力容器公称直径
GB/T9019
GB/T9113.1平面突面整体钢制管法兰GB/T9124—2000钢制管法兰技术条件GB/T14436
工业产品保证文件总则
HG/T4088
HG/T4089
HG/T4090
HG/T4091
HG/T4092
HG/T4093
HG/T20581
塑料衬里设备通用技术条件
塑料衬里设备
水压试验方法
塑料衬里设备
塑料衬里设备
塑料衬里设备
电火花试验方法
耐温试验方法
热胀冷缩试验方法
衬里耐负压试验方法
塑料衬里设备
钢制化工容器材料选用规定
3产品分类与命名
3.1分类
槽罐容器分为立式槽罐CG(L)和卧式槽罐CG(W)两大类。3.2型号编制
HG/T4112—2009
3.3型号编制示例
改进设计顺序号A,B,C…
储罐材料代号：碳案钢：CS；不锈钢：SUS衬里材料代号：按GB/T1844.1~4公称压力，单位为兆帕(MPa)
公称尺寸(DN)，单位为毫米(mm)类型代号:CG(L)、CG(W)
直径2000mm、以ETFE衬里的立式碳钢槽罐，其型号为：CLCG(L)2000-0.6-ETFE/CS。直径2000mm、以PTFE衬里的卧式碳钢槽罐，其型号为：CLCG(W)2000-0.6-PTFE/CS。4要求
4.1基本参数
4.1.1立式槽罐基本参数
立式槽罐的结构简图见图1，基本参数按表1。其中公称直径尺寸（DN)按GB/T9019的规定。2
衬里层厚度8

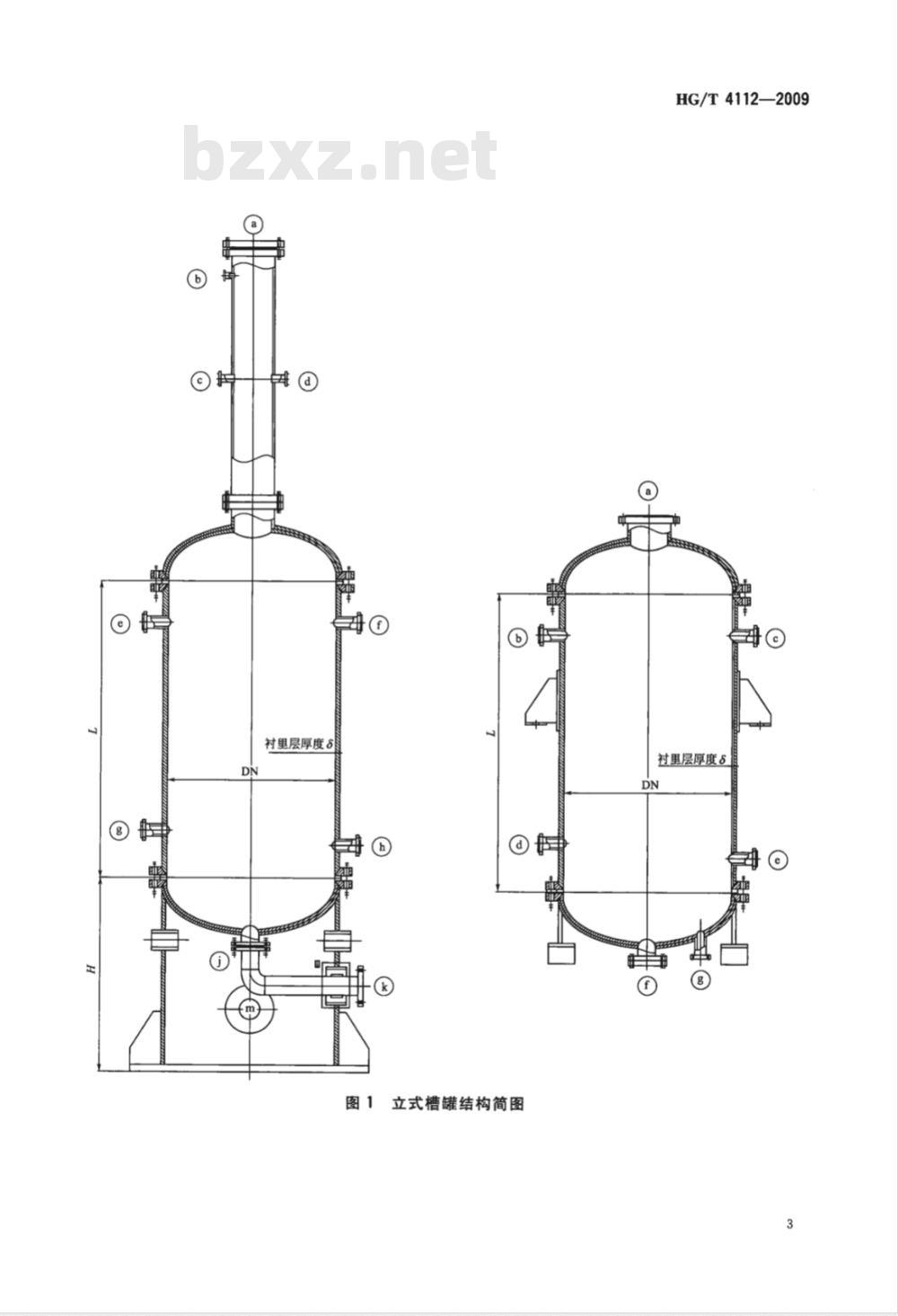

图1立式槽罐结构简图
HG/T4112—2009
过里层厚度8
HG/T 41122009
公称直径
产品规格型号
CLCG(L)300
-口/口
CLCG(L)400
-口口/
CLCG(L)500
CLCG(L)600
--口/0
CLCG(L)700
0-口/0
CLCG(L)800
CLCG(L)900
--0/口
CLCG(L)1000
CLCG(L)1100
CLCG(L)1200
-0/口
CLCG(L)1300
CLCG(L)1400
CLCG(L)1500
口口/口
CLCG(L)1600
口-/口
CLCG(L)1700
-0-0/0
CLCG(L)1800
CLCG(L)1900
CLCG(L)2000
-0-0/口
CLCG(L)2200
--口/
CLCG(L)2400
CLCG(L)2600
-0-口/
CLCG(L)2800
1m高容积
立式槽罐基本参数
1m高表面积
PTFE、
衬里层厚度8/mm
产品规格型号
CLCG(L)3000
CLCG(L)3200
-0-口/口
CLCG(L)3400
-口-口/0
CLCG(L)3600
-0-0/0
CLCG(L)3800
-口-口/口
CLCG(L)4000
--口/
公称直径
1m高容积
表1(续)
1m高表面积
PTFE、
衬里层厚度8/mm
HG/T 4112—2009
注：长度L、高度H、支管大小与方位均按设计要求，ETFE、ECTFE、PTFE衬里节长小于4m，其他塑料衬里节长小于6m。
4.1.2卧式槽罐基本参数
卧式槽罐的结构简图见图2，基本参数按表2。其中公称直径尺寸（DN)按GB/T9019的规定。单位为毫米
京京京京
图2卧式槽罐结构简图
HG/T4112—2009
公称直径
产品规格型号
CLCG(W)300
-0-0/0
CLCG(W)400
CLCG(W)500
-0-0/0
CLCG(W)600
-0-0/0
CLCG(W)700
CLCG(W)800
-口-口/0
CLCG(W)900
-0-0/0
CLCG(W)1000
-0-0/0
CLCG(W)1100
-0-0/0
CLCG(W)1200
CLCG(W)1300
-0-0/0
CLCG(W)1400
-0-0/0
CLCG(W)1500
CLCG(W)1600
-0-0/0
CLCG(W)1700
-0-0/0
CLCG(W)1800
-0-口/0
CLCG(W)1900
-0-0/0
CLCG(W)2000
-0-0/0
CLCG(W)2200
-0-0/0
CLCG(W)2400
CLCG(W)2600
CLCG(W)2800
-0-0/0
CLCG(W)3000
-0-0/0
CLCG(W)3200
-0-0/0
CLCG(W)3400
-0-0/0
1m高容积
卧式槽罐基本参数
1m高表面积
PTFE、
衬里层厚度8/mm
产品规格型号
CLCG(W)3600
-0-0/0
CLCG(W)3800
-0-0/0
CLCG(W)4000
-0-0/0
公称直径
表2(续)
1m高容积
[1m高表面积
PTFE、
注：长度L、高度H、支管大小与方位均按设计要求，节长不小于1m。4.2
材料要求
衬里材料物理性能
衬里材料物理性能应符合表3的规定。衬里层厚度8/mm
3衬里塑料的物理性能
密度/（g/cm2）
拉伸强度/MPa
伸长率/%
1.70~1.86
≥400
2.12~2.17
≥250
100~600
≥280
注：上述指标是该原材料直接制成试样时的指标值。4.2.2
衬里材料适用温度和介质
衬里产品应能在表4规定的环境中正常工作。PO
100~700
100~600
表4衬里产品的适用环境温度和介质衬里材料
ETFE,ECTFE
PE、PO、PVDF
环境温度/℃
正压下
-80～250
80~200
-80~180
—30～150
-30～100
-15~90
-15~60
真空运行下
-18~200
-18~180
-18~180
-30～150
-30～90
-15~90
-15~60
2.14~2.20
27～35
≥200
适用介质
HG/T4112—2009
1.4~1.61.76~1.78
80~250
除熔融金属钠和钾、三氟化氯和气态氟外的任何浓度的硫酸、盐酸、氨氟酸、苯、碱、王水、有机溶剂和还原剂等强腐蚀性介质盐酸、氢氟酸、氟硅酸、碘、甲烷、甲醇、30%硝酸、30%次氯酸钠、<96%硫酸、50%乙酸、氯甲烷、≤50%氢氧化钠等腐蚀性介质冷热水、牛奶、矿泉水、N2、乙二酸、石蜡油、苯肼、80%磷酸、50%邻苯二甲酸、40%重铬酸钾、60%氮氧化钾、丙醇、乙烯醇、皂液、36%苯甲酸钠、氯化钠、氟化钠、氢氧化钠、过氧化钠、动物脂肪、防冻液、芳香族酸、CO2、CO
建筑冷、热水系统，饮用水系统，pH值在1～14范围内的高浓度酸和碱水
注：在下列特殊条件下，根据顾客要求，应由供需双方评审后订立特殊合同，进行设计、制造、交收：不符合表1、表2所列参数的产品；a)
负压或高压的产品；此内容来自标准下载网
其他（如法兰材料、法兰标准及产品的特殊试验方法等）。c）
4.2.3钢制外壳材料
钢制外壳材料应符合HG/T20581中规定的要求。7
HG/T4112—2009
4.2.4衬层厚度
衬层厚度应符合表1、表2规定。衬里层呈白色或自然色，内表面应光滑、质地均匀，不允许有裂纹、气泡分层及影响产品性能的其他缺陷。4.3衬里设备性能要求
衬里设备性能要求应符合H/T4088塑料衬里设备通用技术条件的规定。4.4连接法兰
连接法兰的型式和尺寸应优先采用GB/T9113.1，但也可采用其他合适的法兰标准；法兰的尺寸公差应符合GB/T9124一2000中表3的规定。连接法兰上用于聚四氟乙烯层翻边处的飞边毛刺应打磨平整，转角处应加工成半径不小于3mm的圆角并去除氧化层、油污。涂装前防锈等级应达到GB/T8923-1988中Sa2或St2要求。
4.5外观要求
槽罐衬里表面应光滑流畅，色泽均匀，无翘曲和泛白现象，无划痕、裂纹及塑化不良等缺陷。允许有少量压制时产生的凹陷及印痕。凹陷的深度和凸起的高度均应小于0.5mm，其凹陷和印痕的面积不得大于整个表面积的5%。
4.6涂装
法兰应对内外表面进行防锈处理，并涂加铁红快干防锈涂料及醇酸面漆，不允许有漏涂、流挂、皱皮、起泡等缺陷。
4.7工艺
衬里储罐可用化工设备内衬氟材料复合结构的制造方法[即聚四氟乙烯（PTFE)衬里与金属构件复合的成型技术工艺］或滚衬（ETFE、PE、PO、PP)工艺或喷涂工艺（ECTFE)方法成型。4.8文件
制造厂应向用户提供符合GB/T14436、GB150一1998中10.10.1有关部分规定的出厂检验报告单、产品合格证，钢制外壳、法兰、衬里材料的质量证明书或检验报告及产品峻工图。5试验方法
5.1外观
外观检验用感官法或配以其他必要的手段。当采用感官法检验外观时，应在天然散射光或无反射的白色透射光下进行，光照度应不低于3001x。
5.2材料检验
材料质量检验依据本标准和产品设计图样规定，核对材料质量证明书的相符性，必要时进行复验。5.3连接法兰的尺寸及公差
连接法兰的尺寸及公差检验用示值精度为0.02的游标卡尺或卷尺，转角半径检验用圆弧规。5.4塑料材料的物理性能
塑料材料的密度应按照GB/T1033进行，拉伸强度和伸长率应按照GB/T1040.1～5进行。注：测试塑料密度、拉伸强度和伸长率的试样不必从设备衬里的本体上得到，可直接使用相同的原材料制成。5.5衬里壁厚尺寸
衬里壁厚尺寸用非磁性测厚仪检测。5.6衬里设备性能要求
5.6.1水压试验
水压试验（正压试验）应按照HG/T4089进行。5.6.2电火花试验
电火花试验应按照HG/T4090进行。8
5.6.3耐温试验
5.6.3.1耐温试验分高温试验和低温试验。5.6.3.2高温试验应按照HG/T4091进行，5.6.3.3低温试验应按照HG/T4091进行。5.6.4热胀冷缩试验
热胀冷缩试验应按照HG/T4092进行。5.6.5衬里耐负压试验
衬里耐负压试验应按照HG/T4093进行。6检验规则
6.1检验分类
检验分出厂检验和型式检验。
6.1.1出厂检验
HG/T4112--2009
衬里储罐出厂交付前必须逐只进行出厂检验，检验由制造厂质检部门负责。检验合格后，质检部门应提交出厂检验报告单和产品合格证后方可出厂。出厂检验项目按照HG/T4088塑料衬里设备通用技术条件的规定。6.1.2型式检验
有下列情况之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；a
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；停产一年后，恢复生产时；
出厂检验结果和上次型式检验有较大差异时；正式生产后每隔三年应进行一次；e）
国家质量监督机构提出进行型式检验的要求时；f）
g）合同规定时。
型式检验项目按照HG/T4088的规定。6.2判定规则
6.2.1出厂检验的判定
出厂检验项目符合标准规定的要求，判为合格品，如其中有一项不符合则判为不合格品。不合格品允许修补一次进行复验，复验后仍不合格，则判为不合格品。6.2.2型式检验的判定
型式检验项目符合标准规定的要求，判为合格品，如其中有一项不符合则判为不合格品。不合格品允许修补两次进行复验，复验后仍不合格，则判为不合格品。7标志、包装、运输和贮存
7.1标志
经检验合格的衬里设备，应有下列内容的铭牌：a）生产厂名或商标；
衬重设备产品型号，产品执行标准；c）工作压力、设计压力、工作温度、壳体材料、衬里材料、直径、容积和质量等参数；生产日期或生产批号；
根据使用单位或者业主的要求，还可以标注诸如顺序号、项目号等内容。e）
