【机械行业标准(JB)】 干式振动磁选机

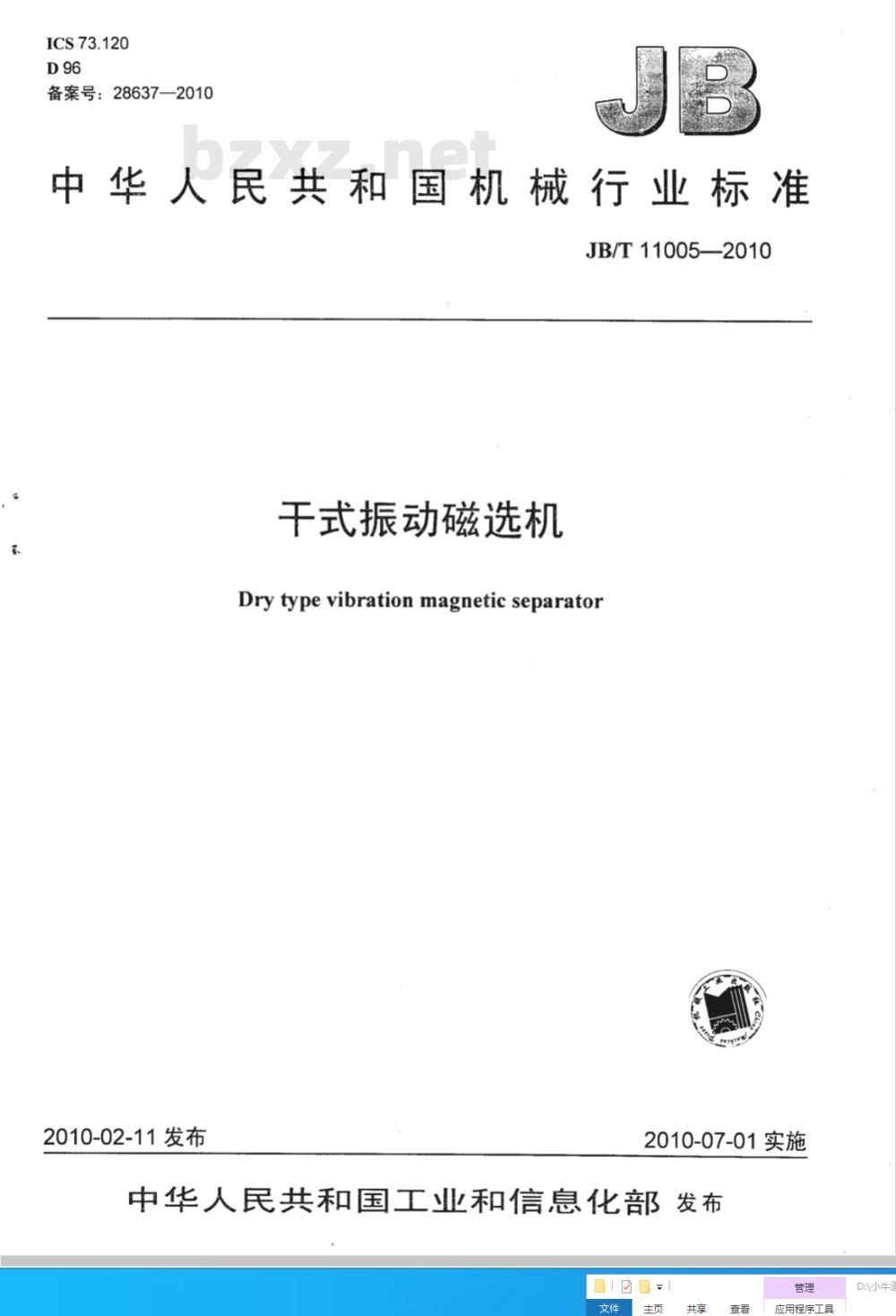

ICS73.120
备案号：28637—2010
中华人民共和国机械行业标准
JB/T 11005—2010
干式振动磁选机
Drytypevibrationmagnetic separator2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布管理
应用程序工具
D:V小牛道

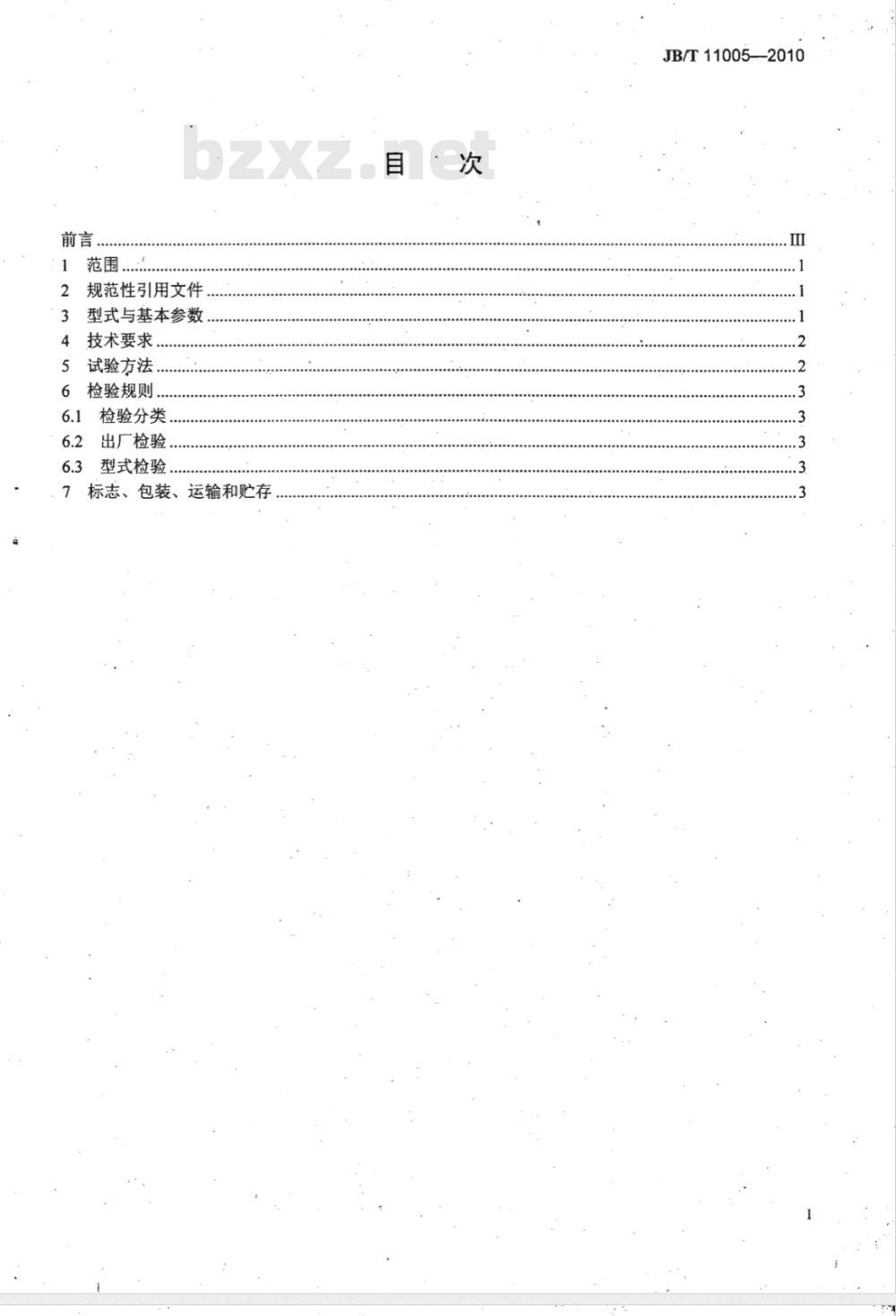

1范围．
2规范性引用文件
3型式与基本参数
4技术要求
5试验方法
6检验规则，
6.1检验分类，
6.2出厂检验，
6.3型式检验
标志、包装、运输和贮存
JB/T11005—2010

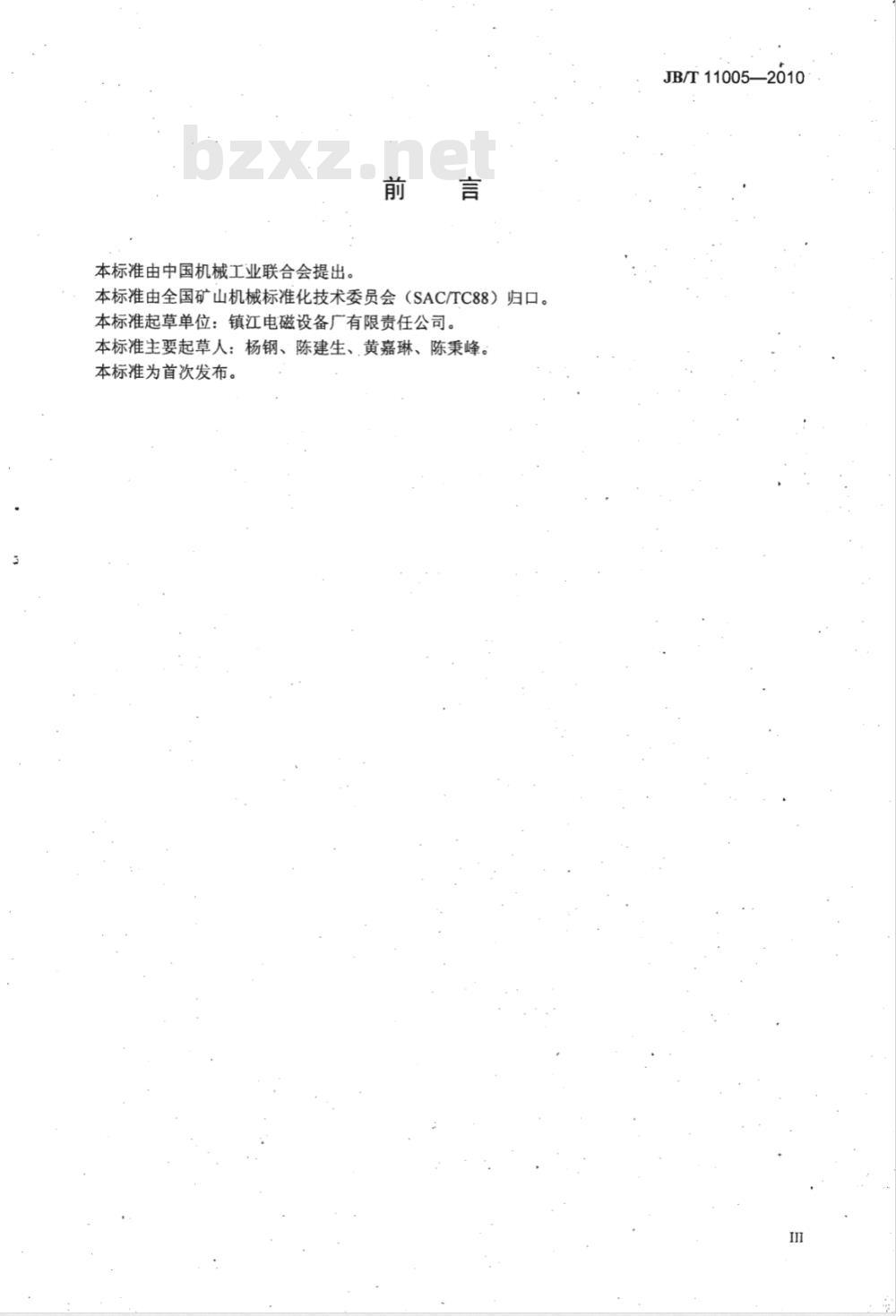

本标准由中国机械工业联合会提出。前言
本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准起草单位：镇江电磁设备广有限责任公司。本标准主要起草人：杨钢、陈建生、黄嘉琳、陈秉峰。本标准为首次发布。
JB/T11005—2010

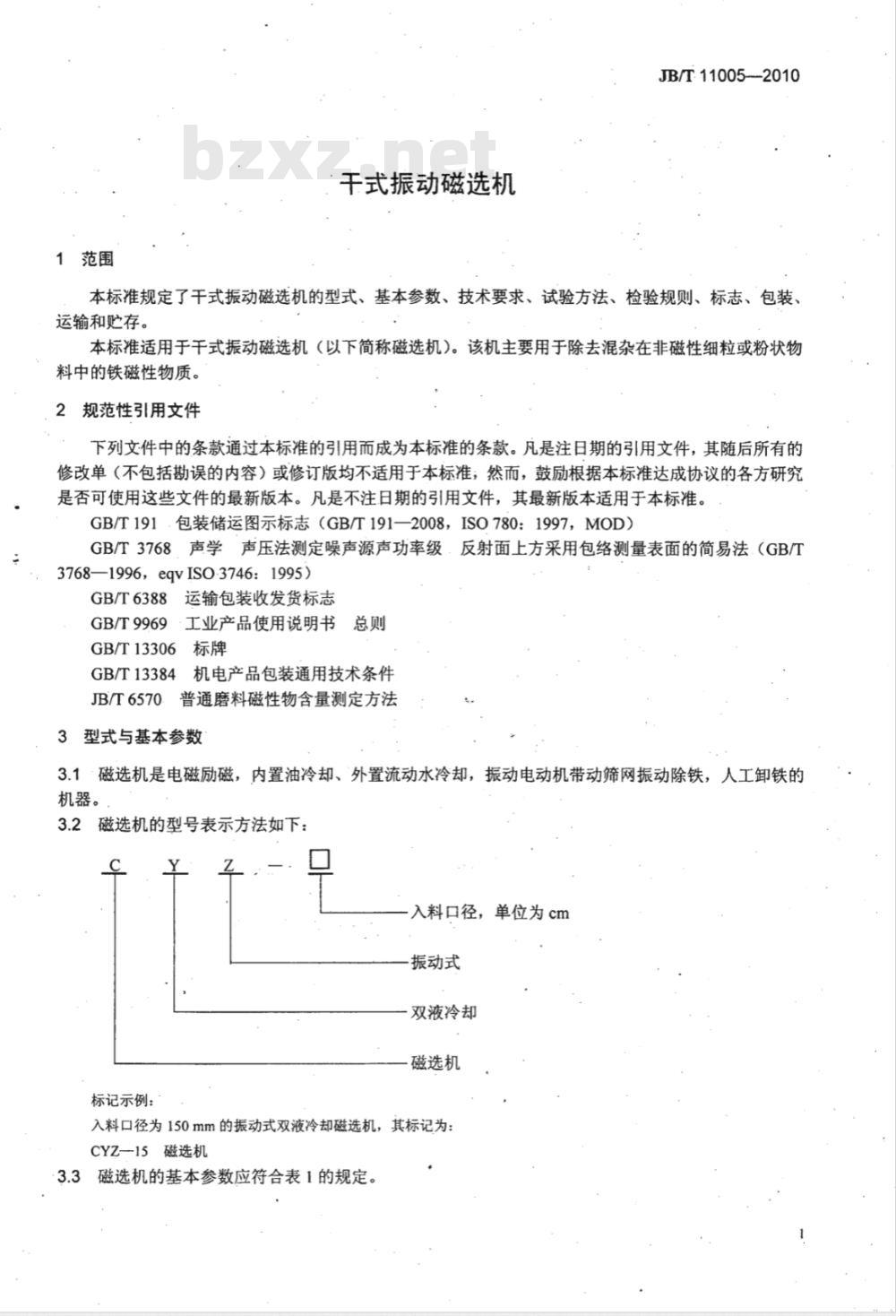

1范围
干式振动磁选机
JB/T11005-2010
本标准规定了干式振动磁选机的型式、基本参数、技术要求、试验方法、检验规则、标志、包装，运输和贮存。
本标准适用于干式振动磁选机（以下简称磁选机）。该机主要用于除去混杂在非磁性细粒或粉状物料中的铁磁性物质。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191.包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T3768声学声压法测定噪声源声功率级．反射面上方采用包络测量表面的简易法.（GB/T3768—1996，eqvISO-3746：1995)GB/T6388运输包装收发货标志
GB/T9969·工业产品使用说明书总则GB/T13306标牌
GB/T13384机电产品包装通用技术条件JB/T6570普通磨料磁性物含量测定方法3型式与基本参数
3.1·磁选机是电磁励磁，内置油冷却、外置流动水冷却，振动电动机带动筛网振动除铁，人工卸铁的机器。
3.2磁选机的型号表示方法如下：c
标记示例：
入料口径，单位为cm
振动式
双液冷却
磁选机
入料口径为150mm的振动式双液冷却磁选机，其标记为：CYZ-15磁选机

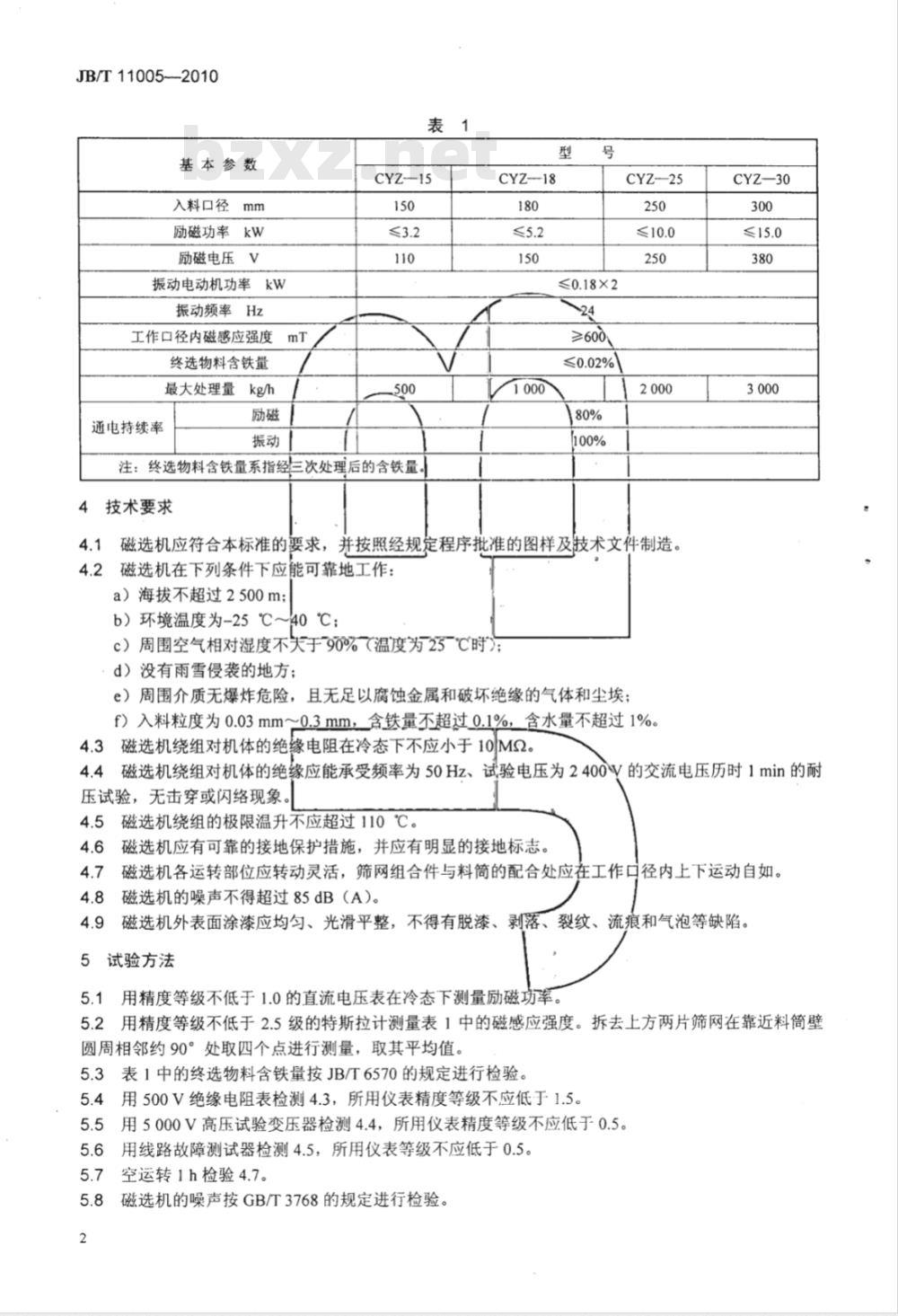

3.3磁选机的基本参数应符合表1的规定。JB/T11005-2010
基本参数
入料口径mm
励磁功率kW
励磁电压V
振动电动机功率kW
振动频率Hz
工作口径内磁感应强度
终选物料含铁量
最大处理量kg/h
通电持续率
CYZ-15
注：终选物料含铁量系指经三次处理后的含铁量技术要求
CYZ-18
≤0.18×2
≥600
CYZ-—25
磁选机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造，4.1
4.2磁选机在下列条件下应能可靠地工作：a）海拔不超过2500m；
b）环境温度为-25℃～40℃；
c）周围空气相对湿度不关于90%（温度为25℃时）；d）没有雨雪侵袭的地方；
e）周围介质无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体和尘埃：f）入料粒度为0.03mm~0.3mm，含铁量不超过0.1%，含水量不超过1%。4.3磁选机绕组对机体的绝缘电阻在冷态下不应小于10|MQ2。CYZ—30
4.4磁选机绕组对机体的绝缘应能承受频率为50Hz、试验电压为2400V的交流电压历时1min的耐压试验，无击穿或闪络现象。
4.5磁选机绕组的极限温升不应超过110℃。4.6
磁选机应有可靠的接地保护措施，并应有明显的接地标志。磁选机各运转部位应转动灵活，筛网组合件与料筒的配合处应在工作口径内上下运动自如。磁选机的噪声不得超过85dB（A）。磁选机外表面涂漆应均匀、光滑平整，不得有脱漆、剥落、裂纹、流痕和气泡等缺陷。试验方法
用精度等级不低于1.0的直流电压表在冷态下测量励磁功率。用精度等级不低于2.5级的特斯拉计测量表1中的磁感应强度。拆去上方两片筛网在靠近料筒壁5.2
圆周相邻约90°处取四个点进行测量，取其平均值。5.3表1中的终选物料含铁量按JB/T6570的规定进行检验。5.4
用500V绝缘电阻表检测4.3，所用仪表精度等级不应低于1.5。用5000V高压试验变压器检测4.4，所用仪表精度等级不应低于0.5。用线路故障测试器检测4.5，所用仪表等级不应低于0.5。空运转1h检验4.7。
磁选机的噪声按GB/T3768的规定进行检验。5.9目测检验4.9。
6检验规则bzxZ.net
6.1检验分类
磁选机的检验分为出厂检验和型式检验。6.2出厂检验
JB/T11005—2010
6.2.1每台磁选机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。
6.2.2出厂检验4.3、4.4、4.6~
4.9-及表1中的励磁功率、
和磁感应强度。
励磁电压
6.3型式检验
6.3.1有下列情况之一时，磁选机应进行型式检验：a）新产品投产前或老产品转厂生产时：b）当产品结构、材料或工艺有重大改变行一次检验
c）正常生产时，每隔三年进行
d）停产一年以上恢复生产时；
可能影响产品性能时；
e）出厂检验结果与上次型式检验有较大差异时f）国家质量监督检验机构提出进行型式检验要求时。6.3.2型式检验应包含本标准的全部要求。6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。
7、标志、包装、运输和购存
7.1磁选机应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：.a）制造厂名称和地址；
b）产品名称及型号：
c）主要技术参数；
d）产品执行的标准编号：
e）出厂编号和制造日期。
7.2磁选机应采用封闭包装。包装应符合GB/T13384的要求。包装箱应坚固耐震、通风防雨，并符合陆路和水路运输要求。
7.3磁选机的包装标志应符合GB/T191和GB/T6388的规定。7.4磁选机应随机附带下列技术文件：a）产品质量合格证明文件；
b）产品使用说明书；
c）产品装箱清单。
7.5磁选机的使用说明书应符合GB/T9969的规定。7.6磁选机应贮存在干燥的库房中。7.7
磁选机每存放一年应进行一次养护中华人民
机械行业标准
干式振动磁选机
JB/T11005--2010
机械1业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·11千字2010年7月第1版第1次印刷
定价：10.00元
书号：15111·9757
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
