【机械行业标准(JB)】 气腿

ICS73.100.10
备案号：28491-2010

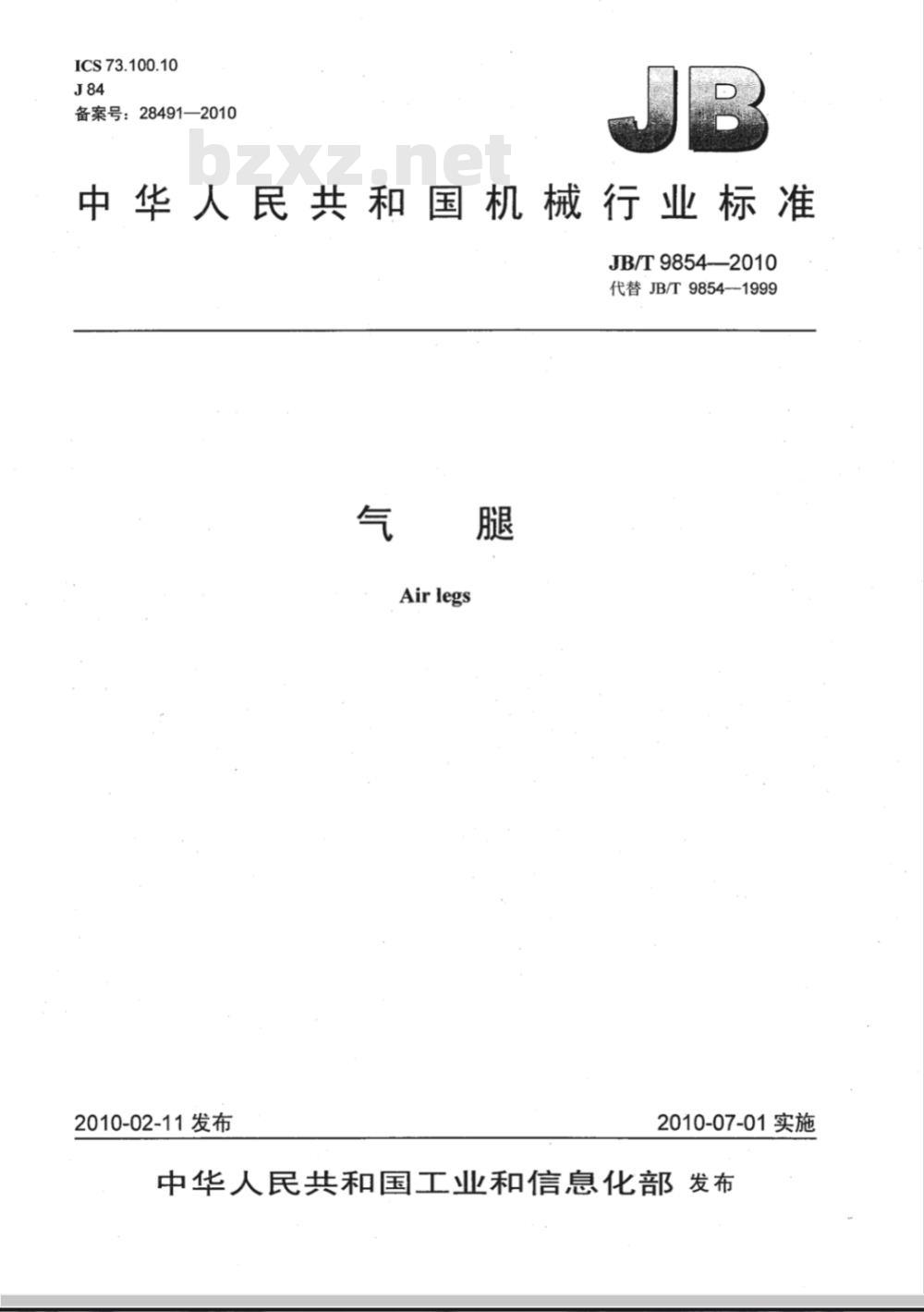

中华人民共和国机械行业标准
JB/T9854-—2010
代替JB/T9854-1999
气電腿
Airlegs
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

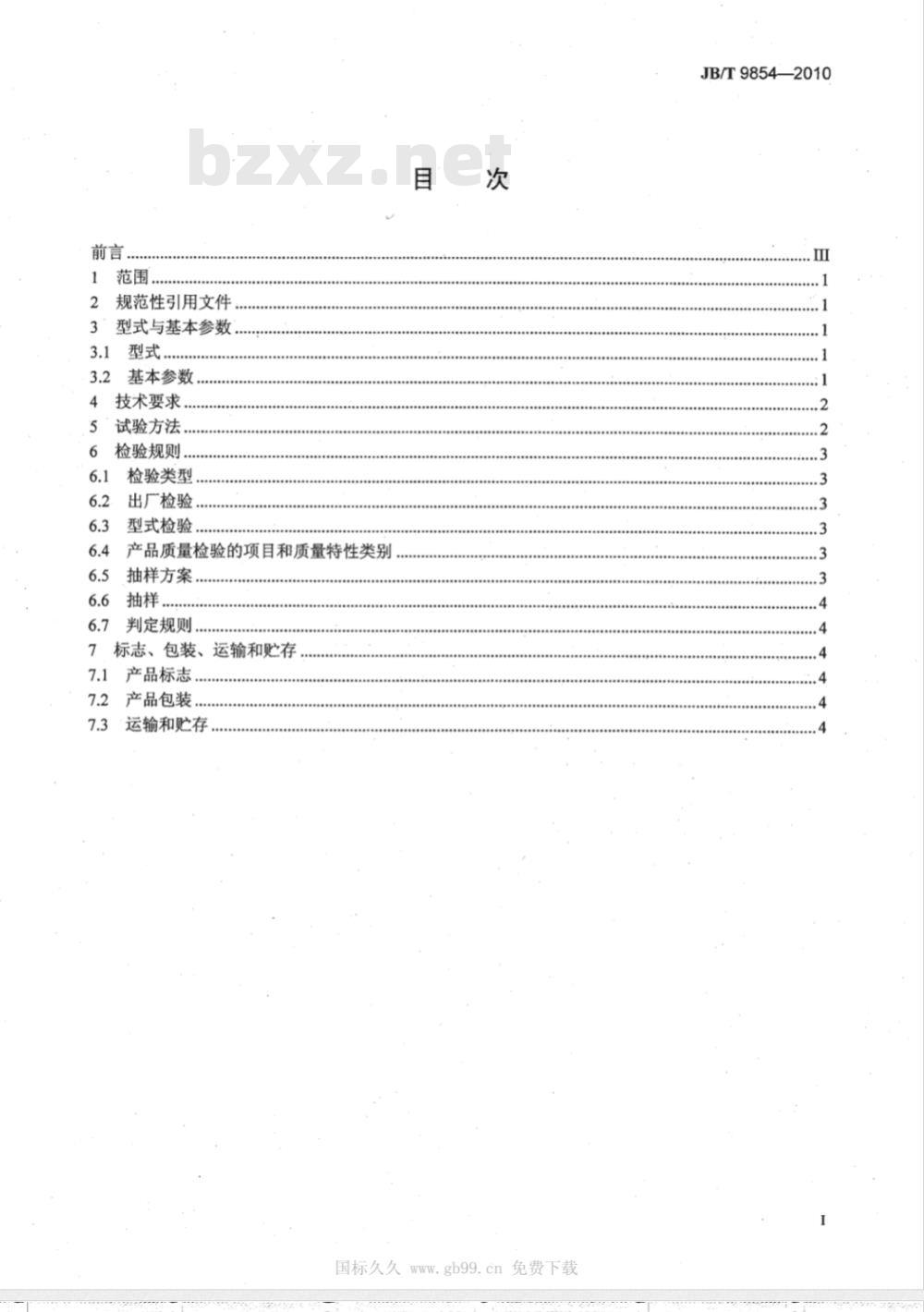

规范性引用文件
型式与基本参数.
基本参数，
技术要求
试验方法，
检验规则。
检验类型
出厂检验，
型式检验
产品质量检验的项目和质量特性类别抽样方案
判定规则..…
标志、包装、运输和贮存
产品标志
产品包装.
运输和贮存
国标久久www.gb99.cn免费下载
JB/T9854—2010

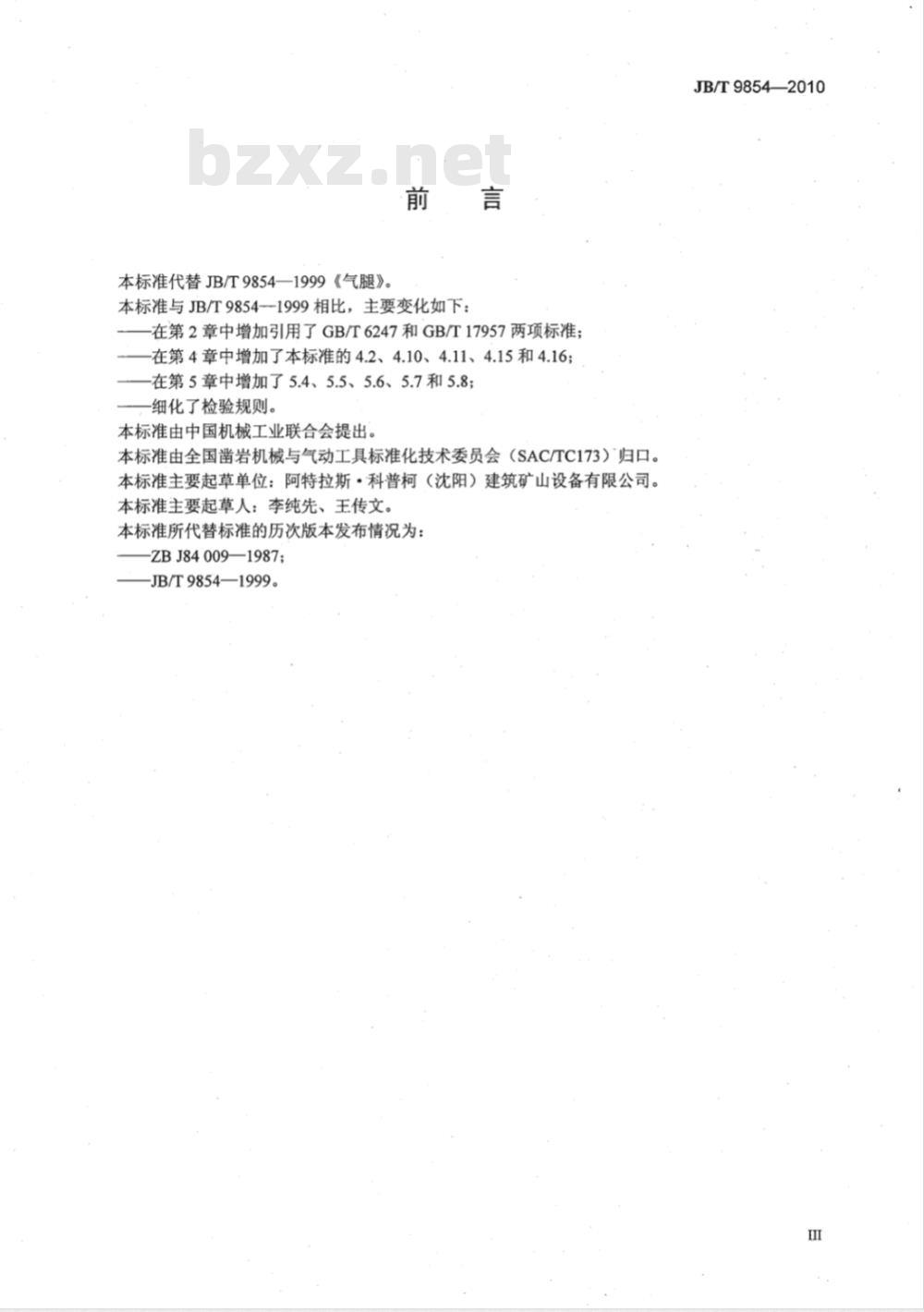

本标准代替JB/T9854—1999《气腿》。前
本标准与JB/T98541999相比，主要变化如下：在第2章中增加引用了GB/T6247和GB/T17957两项标准；在第4章中增加了本标准的4.2、4.10、4.11、4.15和4.16；在第5章中增加了5.4、5.5、5.6、5.7和5.8；细化了检验规则。
本标准由中国机械工业联合会提出。本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。本标准主要起草单位：阿特拉斯·科普柯（沈阳）建筑矿山设备有限公司。本标准主要起草人：李纯先、王传文。本标准所代替标准的历次版本发布情况为：ZBJ84009—1987；
JB/T9854—1999。
JB/T9854—2010

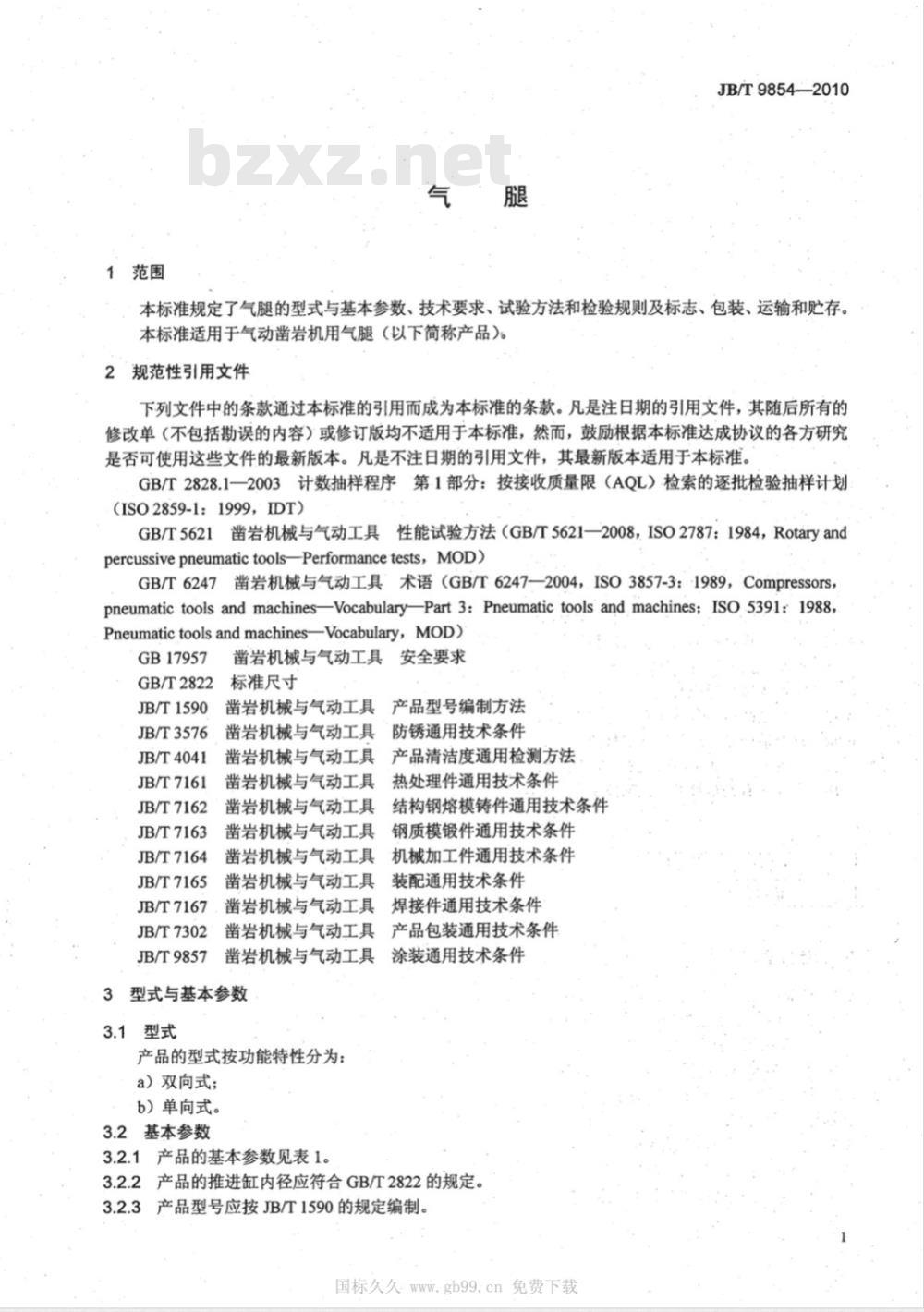

1范围
JB/T9854-—2010
本标准规定了气腿的型式与基本参数、技术要求、试验方法和检验规则及标志、包装、运输和贮存。本标准适用于气动凿岩机用气腿（以下简称产品）。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1一2003计数抽样程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(ISO2859-1:1999，IDT)
GB/T5621凿岩机械与气动工具性能试验方法（GB/T5621—2008，ISO2787：1984，Rotaryandpercussivepneumatictools-Performancetests，MOD)GB/T6247凿岩机械与气动工具术语（GB/T6247—2004，ISO3857-3：1989，Compressors：pneumatic tools and machines—Vocabulary—Part3:Pneumatic tools and machines;ISo5391:1988,Pneumatictoolsandmachines-Vocabulary，MoD)GB17957
GB/T2822
JB/T1590
JB/T3576
JB/T4041
JB/T7161
JB/T7162
JB/T7163
JB/T7164
JB/T7165
JB/T7167
JB/T7302
JB/T9857
凿岩机械与气动工具安全要求
标准尺寸
凿岩机械与气动工具产品型号编制方法凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
型式与基本参数
3.1型式
产品的型式按功能特性分为：
a）双向式；
b）单向式。
3.2基本参数
3.2.1产品的基本参数见表1。
防锈通用技术条件
产品清洁度通用检测方法
热处理件通用技术条件
结构钢熔模铸件通用技术条件
钢质模锻件通用技术条件
机械加工件通用技术条件
装配通用技术条件
焊接件通用技术条件
产品包装通用技术条件
涂装通用技术条件
3.2.2产品的推进缸内径应符合GB/T2822的规定。3.2.3产品型号应按JB/T1590的规定编制。国标久久www.gb99.cn免费下载
JB/T9854-—2010
产品系列
验收气压为0.63MPa。

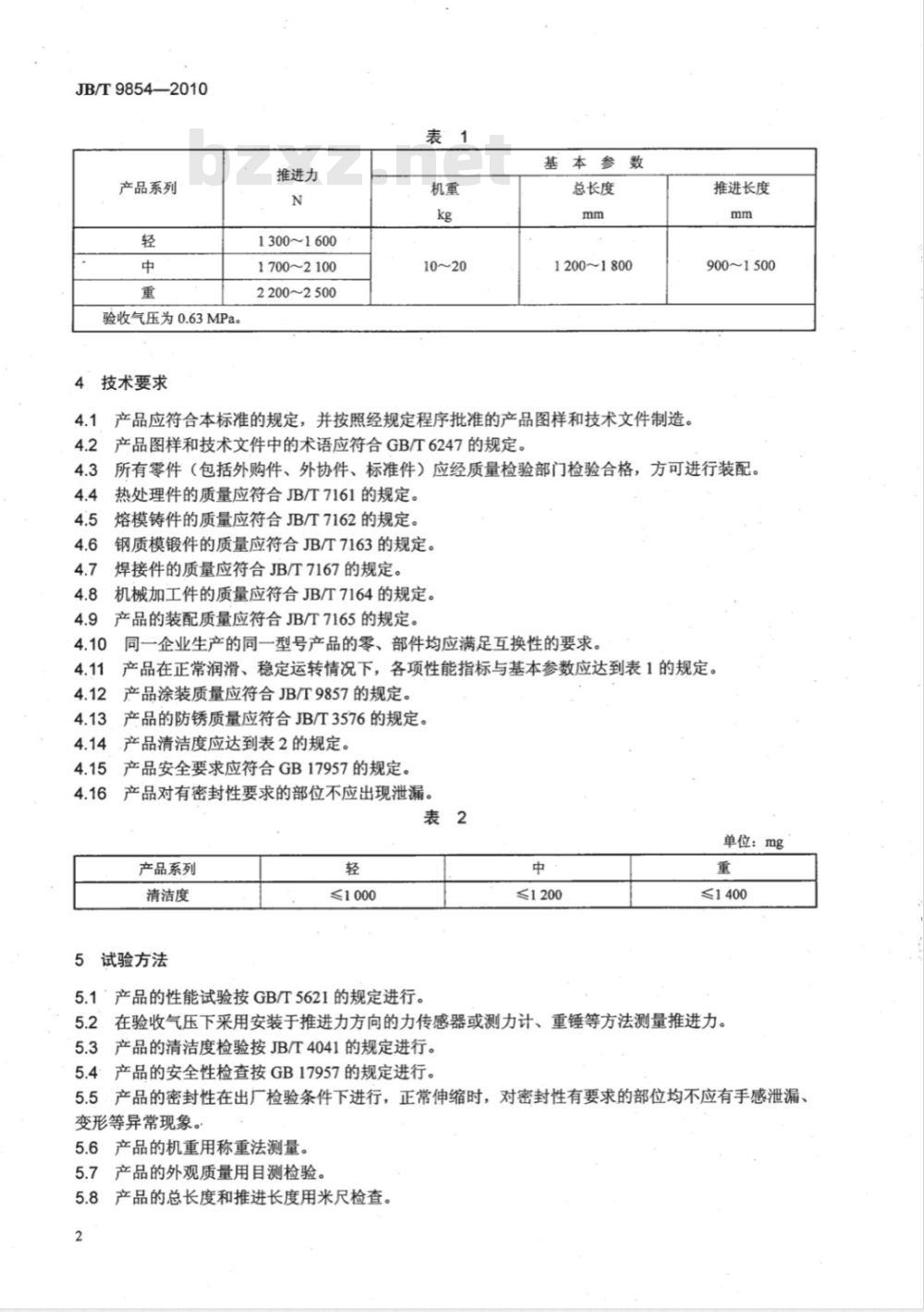

4技术要求
推进力
1300~1600
1700~2100
2200~2500
基本参数
总长度
1200~1800
4.1产品应符合本标准的规定，并按照经规定程序批准的产品图样和技术文件制造。4.2产品图样和技术文件中的术语应符合GB/T6247的规定。推进长度
9001500
4.3所有零件（包括外购件、外协件、标准件）应经质量检验部门检验合格，方可进行装配。热处理件的质量应符合JB/T7161的规定。4.4
4.5熔模铸件的质量应符合JB/T7162的规定。4.6
钢质模锻件的质量应符合JB/T7163的规定。4.7
焊接件的质量应符合JB/T7167的规定。机械加工件的质量应符合JB/T7164的规定。4.8
产品的装配质量应符合JB/T7165的规定。同一企业生产的同一型号产品的零、部件均应满足互换性的要求。产品在正常润滑、稳定运转情况下，各项性能指标与基本参数应达到表1的规定。产品涂装质量应符合JB/T9857的规定。产品的防锈质量应符合JB/T3576的规定。产品清洁度应达到表2的规定。
产品安全要求应符合GB17957的规定。产品对有密封性要求的部位不应出现泄漏。表2
单位：mg
产品系列
清洁度
试验方法
≤1000
5.1产品的性能试验按GB/T5621的规定进行。中
≤1200
≤1400
5.2在验收气压下采用安装于推进力方向的力传感器或测力计、重锤等方法测量推进力。5.3产品的清洁度检验按JB/T4041的规定进行。5.4产品的安全性检查按GB17957的规定进行。5.5产品的密封性在出厂检验条件下进行，正常伸缩时，对密封性有要求的部位均不应有手感泄漏变形等异常现象。
5.6产品的机重用称重法测量。
5.7产品的外观质量用目测检验。5.8产品的总长度和推进长度用米尺检查。2
6检验规则
检验类型
JB/T9854—2010
产品检验分出厂检验和型式检验。出厂检验由生产企业质量检验部门进行，型式检验由法定产品质量监督检验机构进行。
6.2出厂检验
6.2.1·产品应进行出厂检验，并附有证明质量合格的技术文件方可出厂。6.2.2·产品清洁度进行抽检，每批产品应抽检一次。6.2.3在验收气压下产品的轴向推力应不小于推进力的70%，并不应有爬行现象。6.3型式检验
6.3.1产品在下列情况下应进行型式检验：a）研制的新产品或老产品转厂生产；b）产品在设计、工艺和使用的材料有重大变更时：c）产品长期停产后恢复生产时；d）成批或大量生产的产品，每五年进行一次。6.3.2型式检验的样品，应从出厂合格的产品中随机抽取，且各项性能指标应达到本标准的要求。6.3.3产品抽样规则按6.5和6.6的规定进行。6.3.4根据检验结果，应按6.7的规定对检验批的产品做出合格与否的判定。6.4产品质量检验的项目和质量特性类别按检验项目对产品质量和使用性能的影响程度，将质量特性类别分为A、B、C三类，其中A类的影响程度最为严重，B类和C类依次递减。性能检验的项目及质量特性类别见表3。表3
检验项目Www.bzxZ.net
推进力
安全性
密封性试验
产品清洁度
外观质量
总长度
推进长度
产品标志
产品包装
6.5抽样方案
质量特性类别
技术要求
4.1，4.12，4.13
试验方法
5.1，5.2
目测检验
目测检验
6.5.1·本标准采用GB/T2828.1规定的正常检验一次抽样方案。6.5.2、以26台～50台单位产品作为一个提交检验批的量。6.5.3采用一般检验水平I。
检验类型
出厂检验
型式检验
6.5.4产品质量按表4的规定进行抽样检验。抽样方案中的AQL、Ac、R均按计数法（即不合格项目数）计算。
国标久久www.gb99.cn免费下载
JB/T9854—2010
质量特性类别
项目数
检验水平
样本量字码
样本量
接收质量限（AQL）
6.6抽样
样本应从生产企业的成品库或用户中随机抽取，在成品库抽样时，库存量应不少于检验批的量，并应有完整的质量检验、入库凭证等原始材料，但在用户中抽样不受此限制。6.7判定规则
6.7.1根据抽样方案，对样本进行全数检验。当样本中各样品的质量特性类别对应的不合格项目数小于或等于A。时，则样品的该类别判为合格；大于或等于R。时，则样品的该类别判为不合格。6.7.2检验应按各类别抽样方案分别对样品做出合格与否的判定。当样品的各类别全部合格时，该样品才能判为合格，否则为不合格，并以最为严重的不合格类别判定。6.7.3．当样本中有不合格品时，则应按样品中的最为严重的不合格类别对该检验批做出相应类别的不合格判定；当样本中无不合格品时，则该检验批才能最终判定为合格。7标志、包装、运输和购存
7.1产品标志
产品的明显位置上应有标志，其内容包括：a）制造企业名称或商标：
b）产品型号或产品名称：
c）产品编号；
d）制造日期（年、月）。
7.2产品包装
7.2.1.产品包装应符合JB/T7302的规定。7.2.2外包装上应有产品执行标准、企业地址和电话的标识。7.2.3产品装箱应附有下列文件：a）装箱单；
b）产品合格证；
c）产品使用说明书。
7.2.4本产品与其他产品成套供应时，可与其他产品一起包装。产品出厂所需的技术文件，除产品合格证外，装箱单、使用说明书可与其他产品的装箱单、使用说明书合并为一份。7.3运输和贮存
产品在运输和贮存过程中，应防水、防潮、防曝晒。华人民共和因
机械行业标准
JB/T9854—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·13千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9611
网址：http：l/www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
