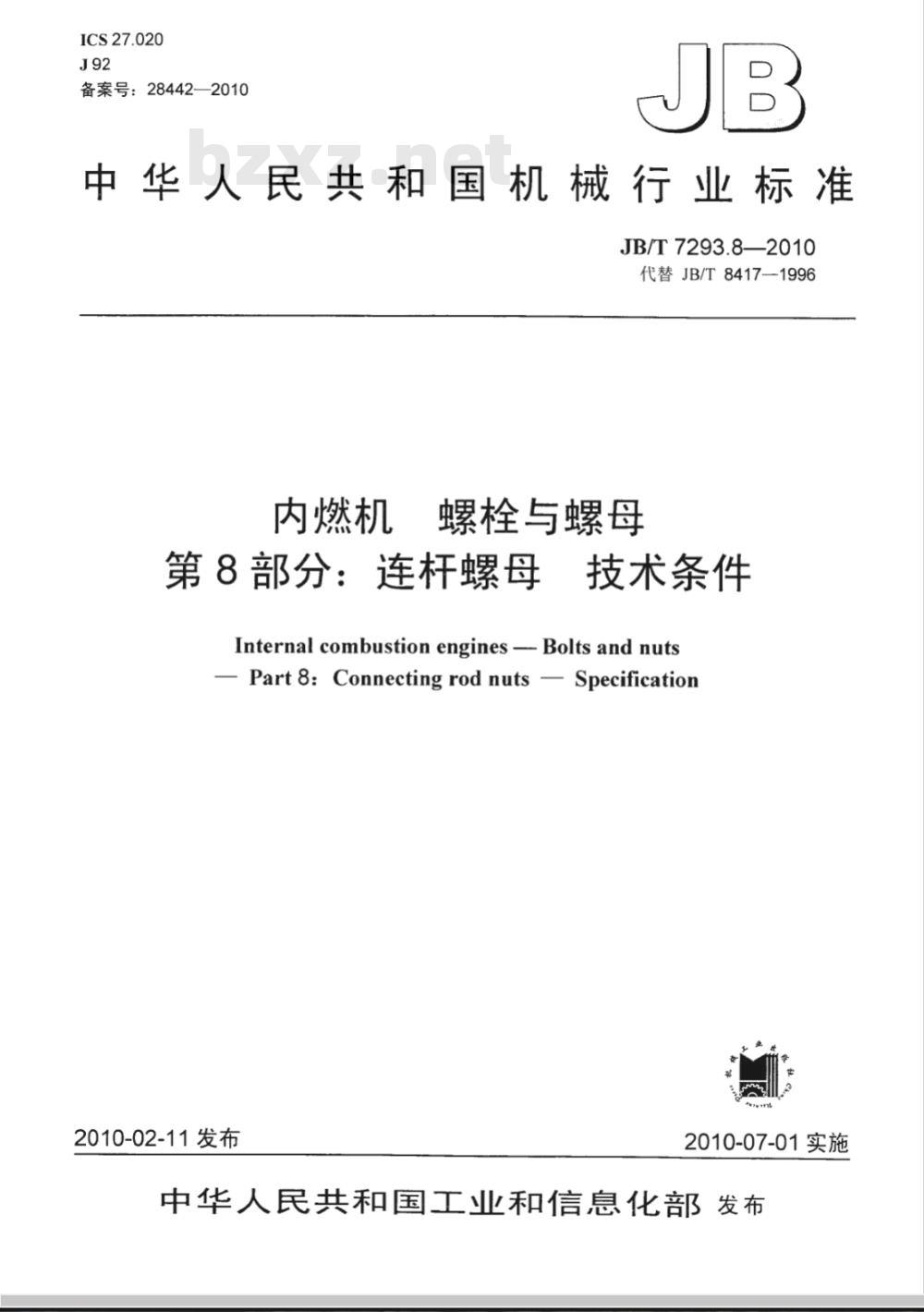

【机械行业标准(JB)】 内燃机 螺栓与螺母 第8部分：连杆螺母 技术条件

ICS27.020
备案号：28442—2010
中华人民共和国机械行业标准
JB/T7293.8—2010
代替JB/T8417-1996
内燃机
螺栓与螺母
第8部分：连杆螺母
技术条件
Internal combustion engines -- Bolts and nutsPart 8: Connecting rod nuts - Specification2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，

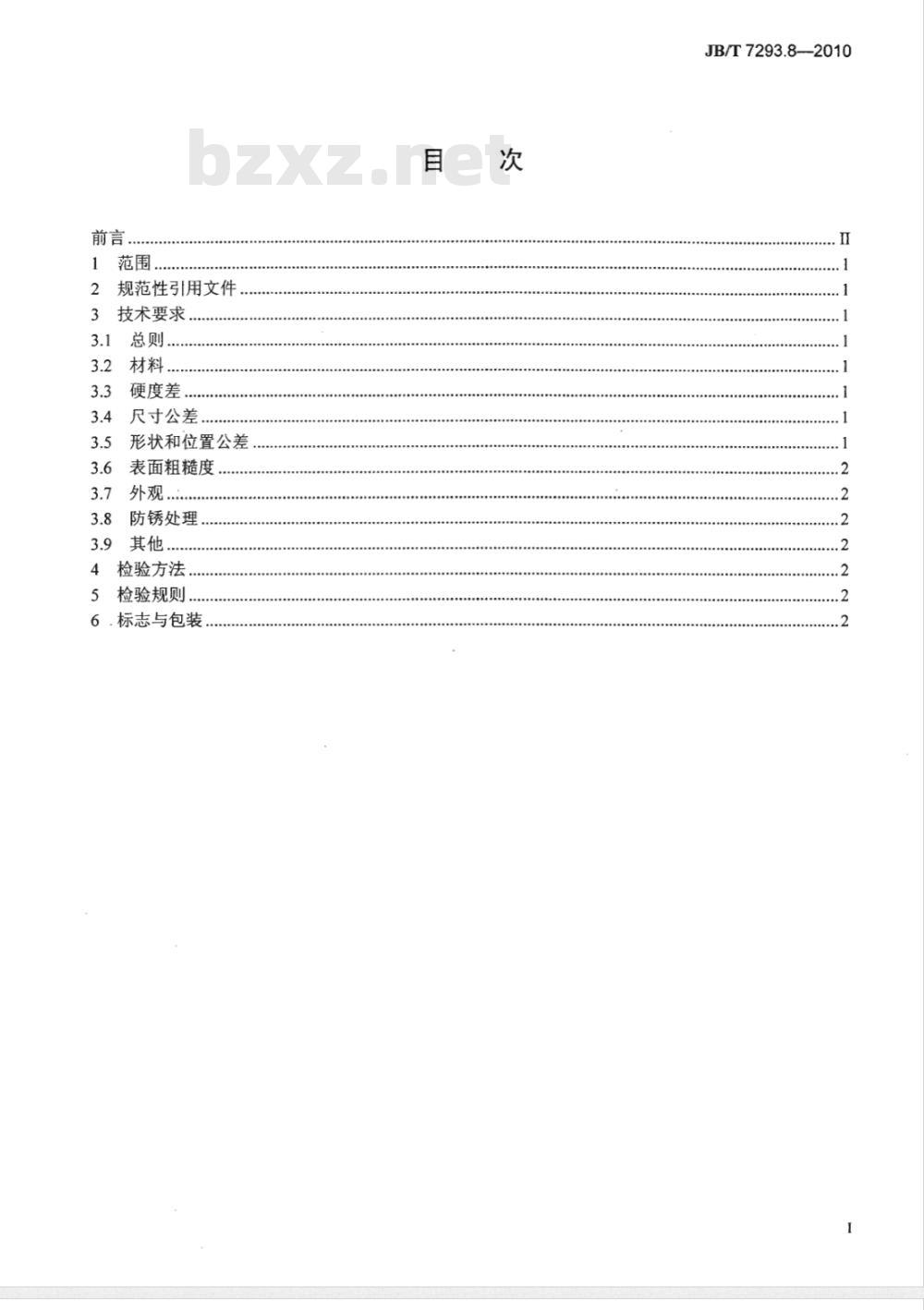

规范性引用文件
技术要求
材料，
硬度差..
尺寸公差
形状和位置公差
表面粗糙度
防锈处理
检验方法，
检验规则，
6.标志与包装
JB/T7293.8-2010
JB/T7293.8—2010

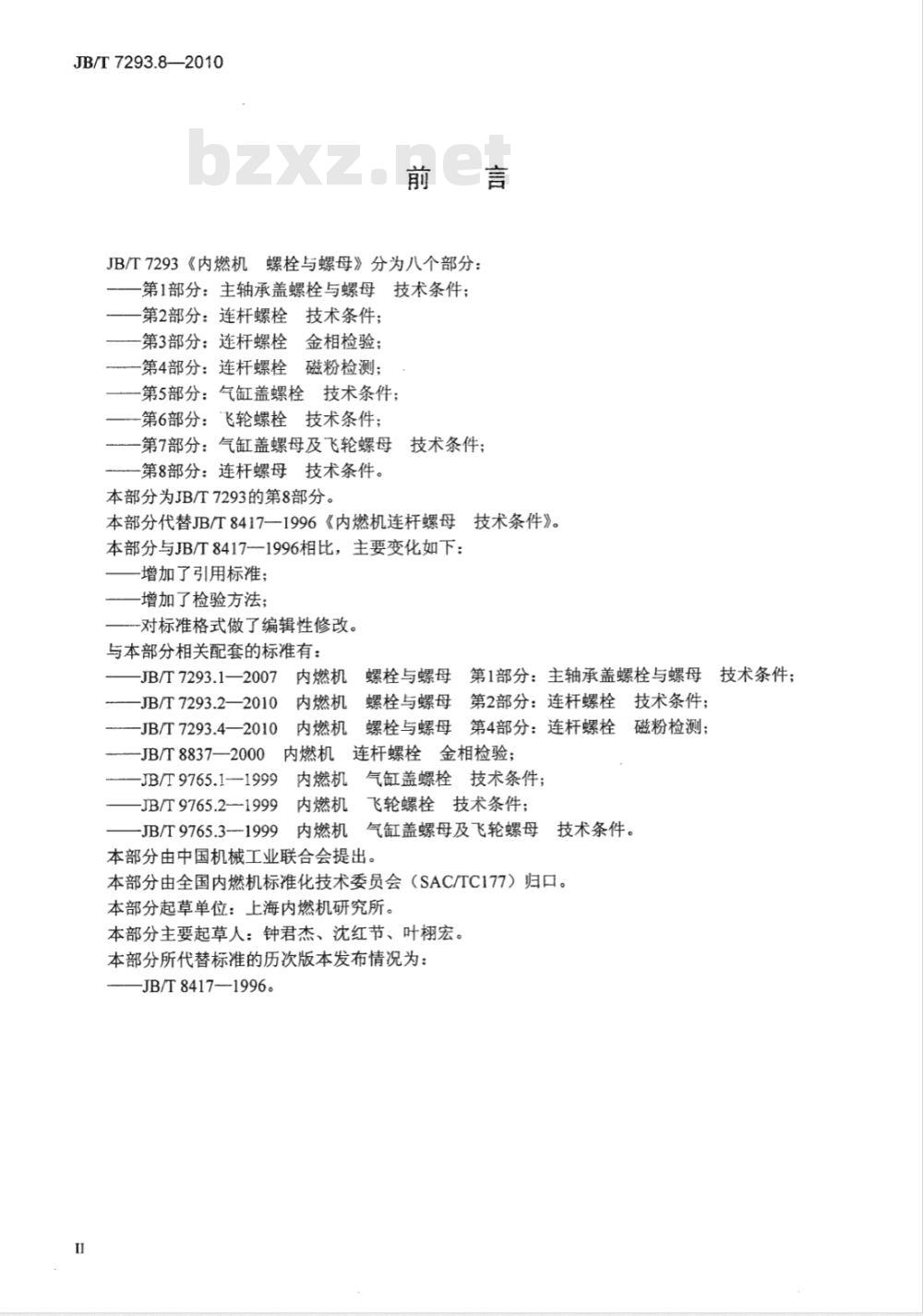

JB/T7293《内燃机螺栓与螺母》分为八个部分：第1部分：主轴承盖螺栓与螺母技术条件；第2部分：连杆螺栓技术条件；
第3部分：连杆螺栓金相检验；
-第4部分：连杆螺栓磁粉检测；第5部分：气缸盖螺栓技术条件；-第6部分：飞轮螺栓技术条件；第7部分；气缸盖螺母及飞轮螺母技术条件；第8部分：连杆螺母技术条件。
本部分为JB/T7293的第8部分。
本部分代替JB/T84171996《内燃机连杆螺母技术条件》。本部分与JB/T8417-1996相比，主要变化如下：-增加了引用标准；
增加了检验方法；
对标准格式做了编辑性修改。
与本部分相关配套的标准有：
JB/T7293.1—2007
JB/T7293.2—2010
JB/T7293.4—2010
内燃机
内燃机
内燃机
螺栓与螺母第1部分：主轴承盖螺栓与螺母技术条件；第2部分：连杆螺栓技术条件；
螺栓与螺母
螺栓与螺母第4部分：连杆螺栓磁粉检测；内燃机连杆螺栓金相检验；
JB/T8837—2000
JB/T9765.1-1999
JB/T9765.2—1999
-JB/T9765.3-1999
内燃机
气缸盖螺栓技术条件；
内燃机
内燃机
飞轮螺栓技术条件；
气缸盖螺母及飞轮螺母技术条件。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海内燃机研究所。本部分主要起草人：钟君杰、沈红节、叶棚宏。本部分所代替标准的历次版本发布情况为：JB/T8417—1996。

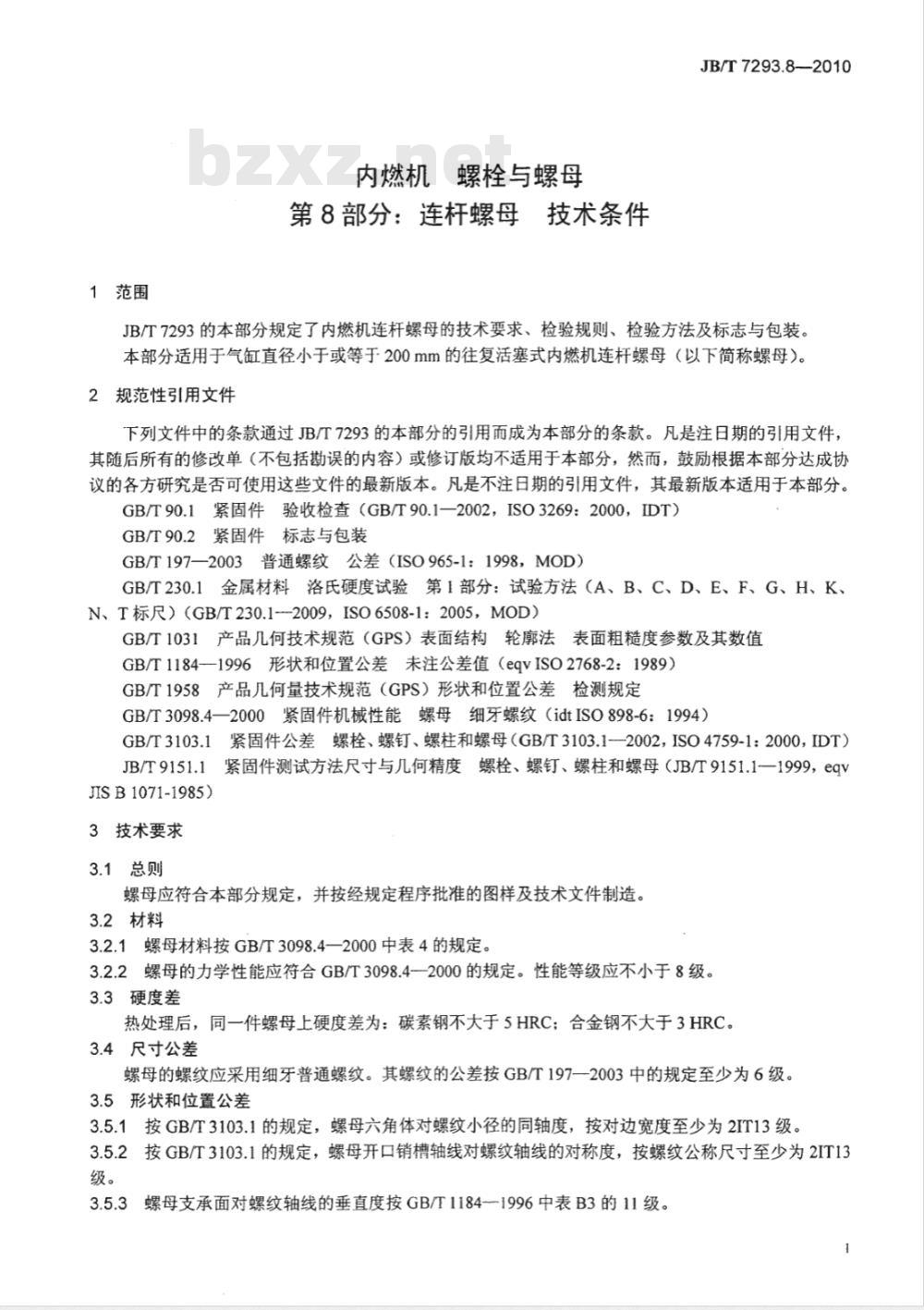

1范围
内燃机螺栓与螺母
第8部分：连杆螺母技术条件
JB/T7293.8—2010
JB/T7293的本部分规定了内燃机连杆螺母的技术要求、检验规则、检验方法及标志与包装。本部分适用于气缸直径小于或等于200mm的往复活塞式内燃机连杆螺母（以下简称螺母）。2规范性引用文件
下列文件中的条款通过JB/T7293的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T90.1紧固件验收检查（GB/T90.1—2002，ISO3269：2000，IDT）GB/T90.2紧固件标志与包装
GB/T197—2003普通螺纹公差（ISO965-1：1998，MOD）GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1--2009，ISO6508-1：2005，MOD）GB/T1031产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定GB/T3098.4—2000紧固件机械性能螺母细牙螺纹（idtISO898-6：1994）GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1--2002，ISO4759-1：2000，IDT）紧固件测试方法尺寸与几何精度螺栓、螺钉、螺柱和螺母（JB/T9151.1一1999，eqvJB/T9151.1
JISB1071-1985)
3技术要求
3.1总则
螺母应符合本部分规定，并按经规定程序批准的图样及技术文件制造。3.2材料
3.2.1螺母材料按GB/T3098.4—2000中表4的规定。3.2.2螺母的力学性能应符合GB/T3098.4一2000的规定。性能等级应不小于8级。3.3硬度差
热处理后，同一件螺母上硬度差为：碳素钢不大于5HRC；合金钢不大于3HRC。3.4尺寸公差
螺母的螺纹应采用细牙普通螺纹。其螺纹的公差按GB/T197一2003中的规定至少为6级。3.5形状和位置公差
3.5.1按GB/T3103.1的规定，螺母六角体对螺纹小径的同轴度，按对边宽度至少为2IT13级。3.5.2按GB/T3103.1的规定，螺母开口销槽轴线对螺纹轴线的对称度，按螺纹公称尺寸至少为2IT13级。
3.5.3螺母支承面对螺纹轴线的垂直度按GB/T1184i996中表B3的11级。1
JB/T7293.8-2010
6表面粗糙度

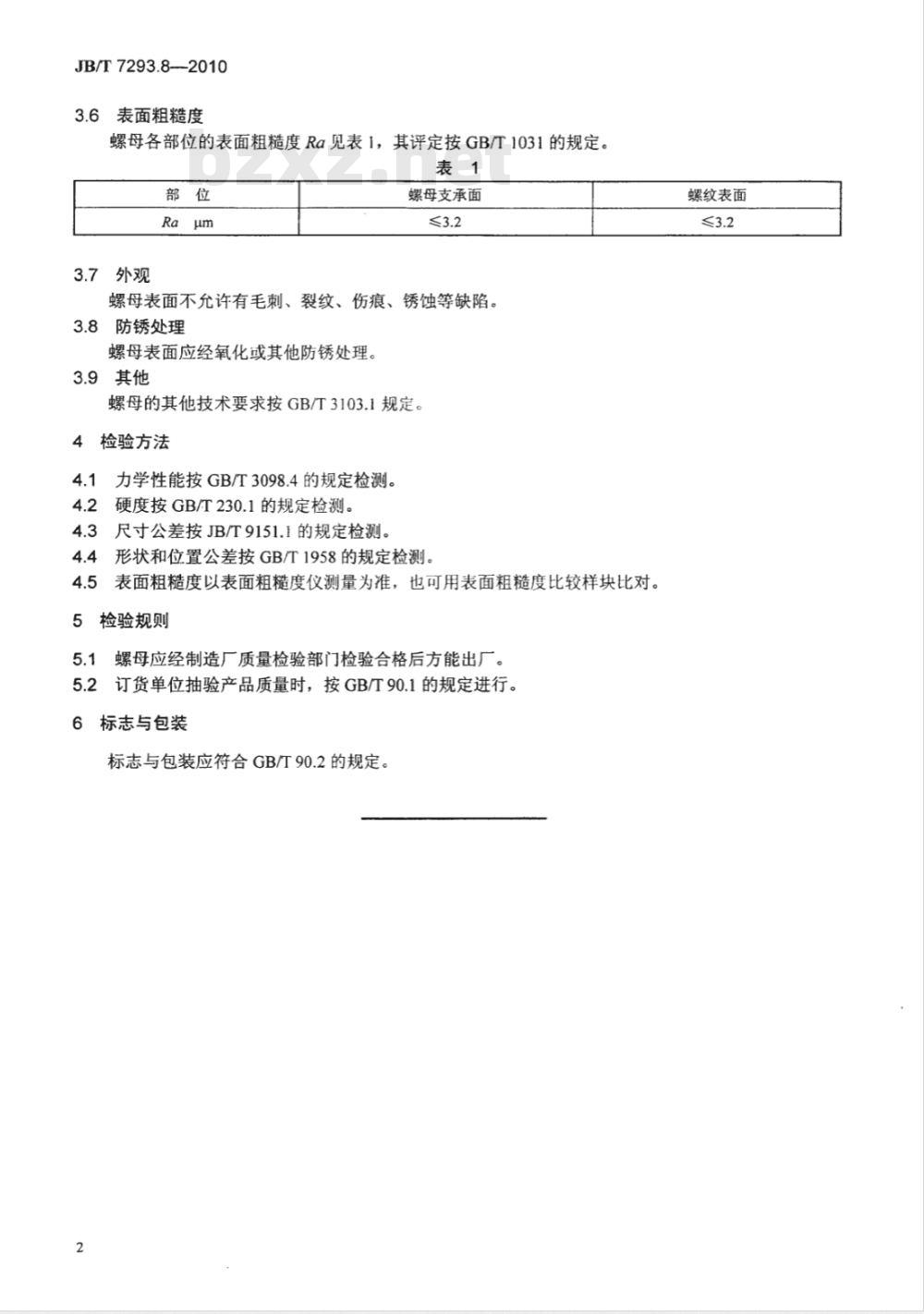

螺母各部位的表面粗糙度Ra见表1，其评定按GB/T1031的规定表1
3.7外观
螺母支承面
螺母表面不允许有毛刺、裂纹、伤痕、锈蚀等缺陷。3.8防锈处理
螺母表面应经氧化或其他防锈处理。9其他
螺母的其他技术要求按GB/T3103.1规定。4检验方法
1力学性能按GB/T3098.4的规定检测。4.1
硬度按GB/T230.1的规定检测。Www.bzxZ.net
4.3尺寸公差按JB/T9151.1的规定检测。4.4
形状和位置公差按GB/T1958的规定检测。4.5
表面粗糙度以表面粗糙度仪测量为准，也可用表面粗糙度比较样块比对。5检验规则
螺母应经制造厂质量检验部门检验合格后方能出厂。5.2订货单位抽验产品质量时，按GB/T90.1的规定进行。6标志与包装
标志与包装应符合GB/T90.2的规定。2
螺纹表面
中华人民共和国
机械行业标准
内燃机螺栓与螺母
第8部分：连杆螺母技术条件
JB/T7293.8—2010
机械工业出版社出版发行
北京市肖万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2010年7月第1版第1次印刷
定价：8.00元
书号：15111·9562
网址：http：//www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
