【国家标准(GB)】 石油化工可燃气体和有毒气体检测报警设计规范

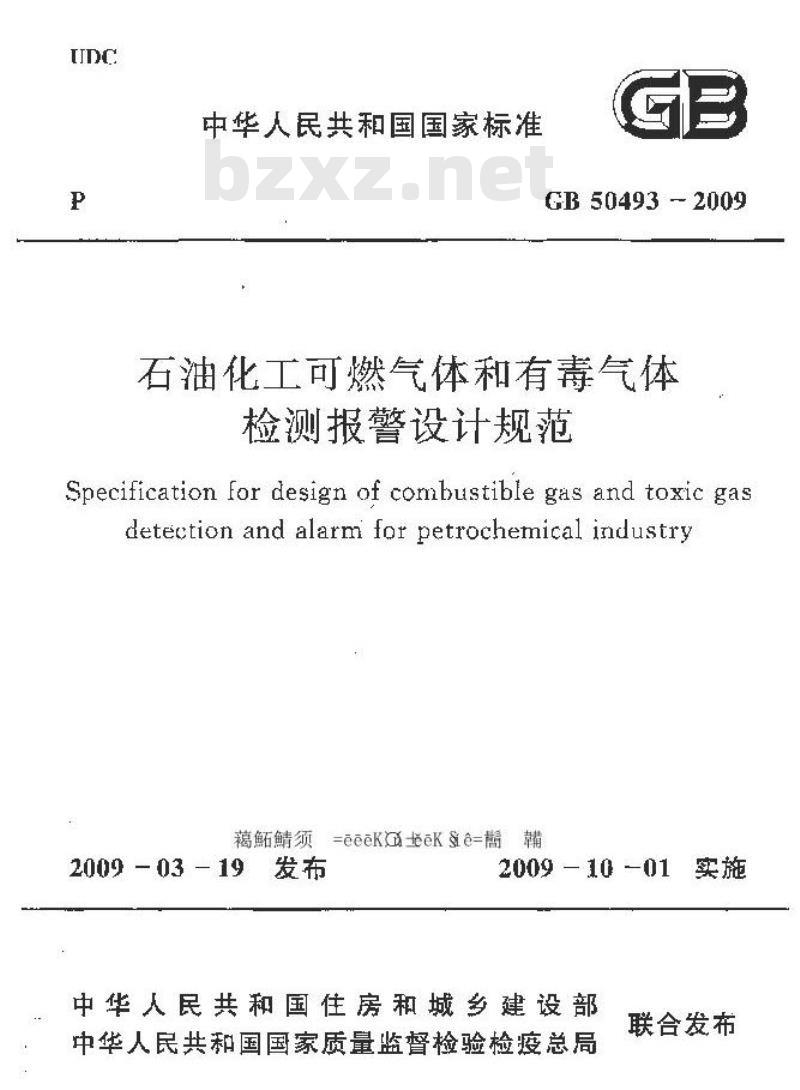

中华人民共和国国家标准
B 50493 - 2009
石油化工可燃气体和有毒气体
检测报警设计规范
Specification For design of cobustible gas and toxic gasdeteetion and alarm for petrochemical industry万须=eeeKeKe-間瀚
2009-03-19发布
2009-10-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

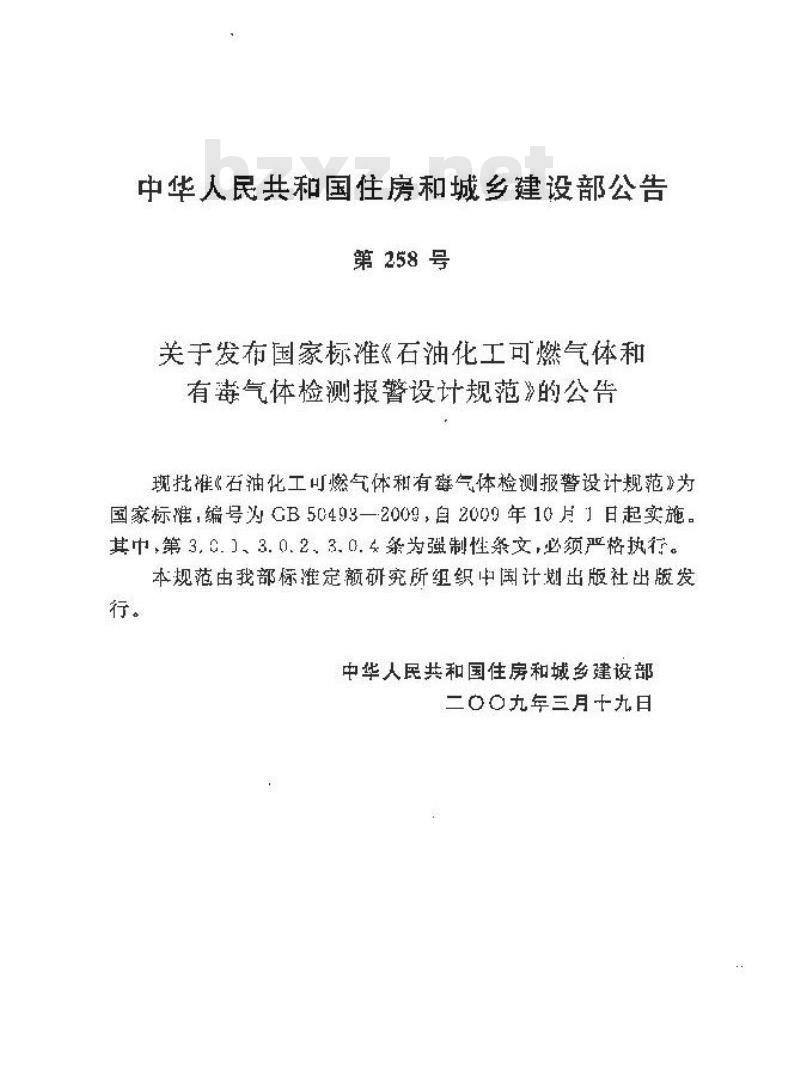

中华人民共和国住房和城乡建设部公告第258号
关手发布国家标准《石油化工可燃气体和有毒气体检测报警设计规范》的公告现批石油化工可燃气体和有舞气体检测报警设计规范为国家标推，编号为B50493一200，自2009年10月1日起实施，其巾，第3.0.1、3.0.2.3.0.4条为强制性紧文必须严格执行。本规范由我部标雅定额研究所组织中国计劍出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇九年三月十九日

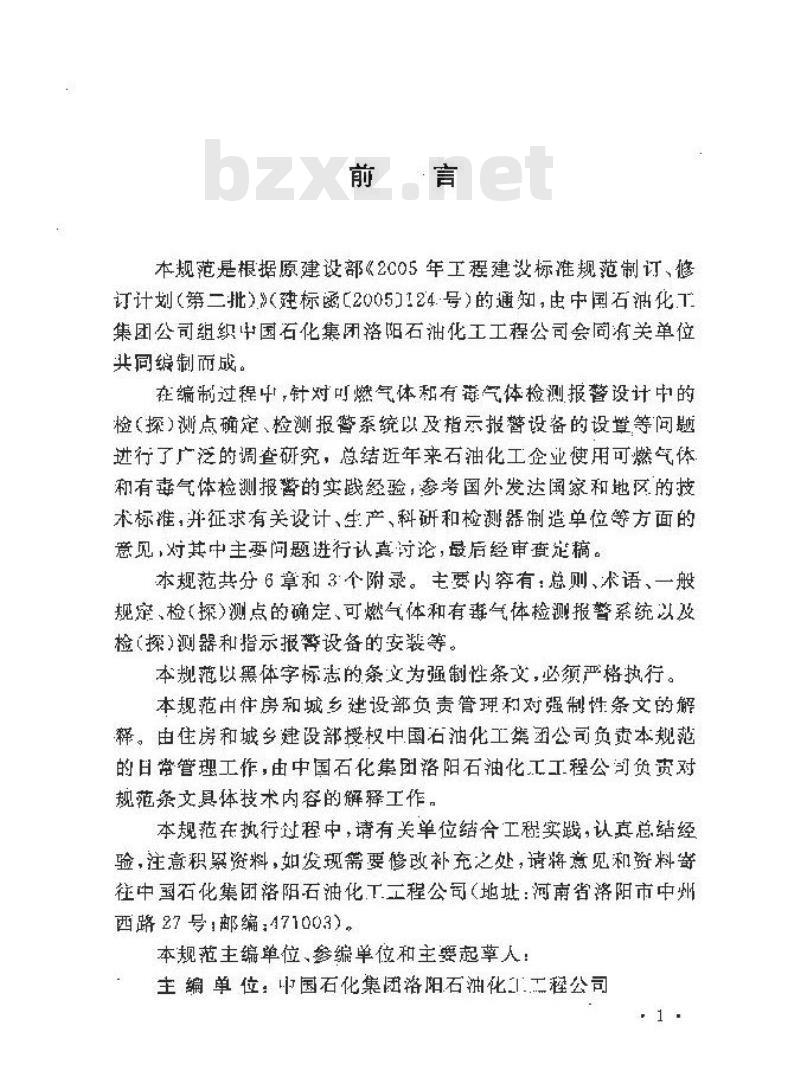

本规范是根据原建设部《2CO5年工程建设标准规范制订、修订计划（筹二批3（建标率2005124：号）的通知，电中国石滤化工集团公司组织中国石化集团洛阳石油化工工程公司会同有关单位共同编而成
延编制过程中，针对可燃气体新有街气体检测报管设计中的检（探）测点确、检测报誉系统以及指不报督设备的设置等问题进行了广泛的调查研究，总绪近年来石油化工企业便用可麟气体和有毒气体检测报密的实殿经验，参考国外发达国家和地区的技术标推，开征求有关设计、生产、科研和检测器制猎单莅等方面的意见，对其中主问题进行认真讨论，最后经审查摘。本规范共分6章和3个附录。毛要内穿有：总则衣语，一般规牵、检（探测点的确定、可燃气体和有群气体检测报等系统以及检（探）测器和指示报设备的安装等。本规范以需体字标患的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理利对强制性条文的船释。电佳房和城乡建设部授权中国石池化工渠羽公司负责本规報的自登管理工作，由中国石化集团落阳石油化工工程公司资对规范茶文具体技术内容的解释工作，本规范在批行过程中，请有关单位绍合工程实践，认真总结经验，注意积累资料，如发现需要修改补充之处，请将意见和资料寄往中国石化集团洛阳石油化T二程公司（地址：河南省路阳市中州酉路27号：部编：471003）。

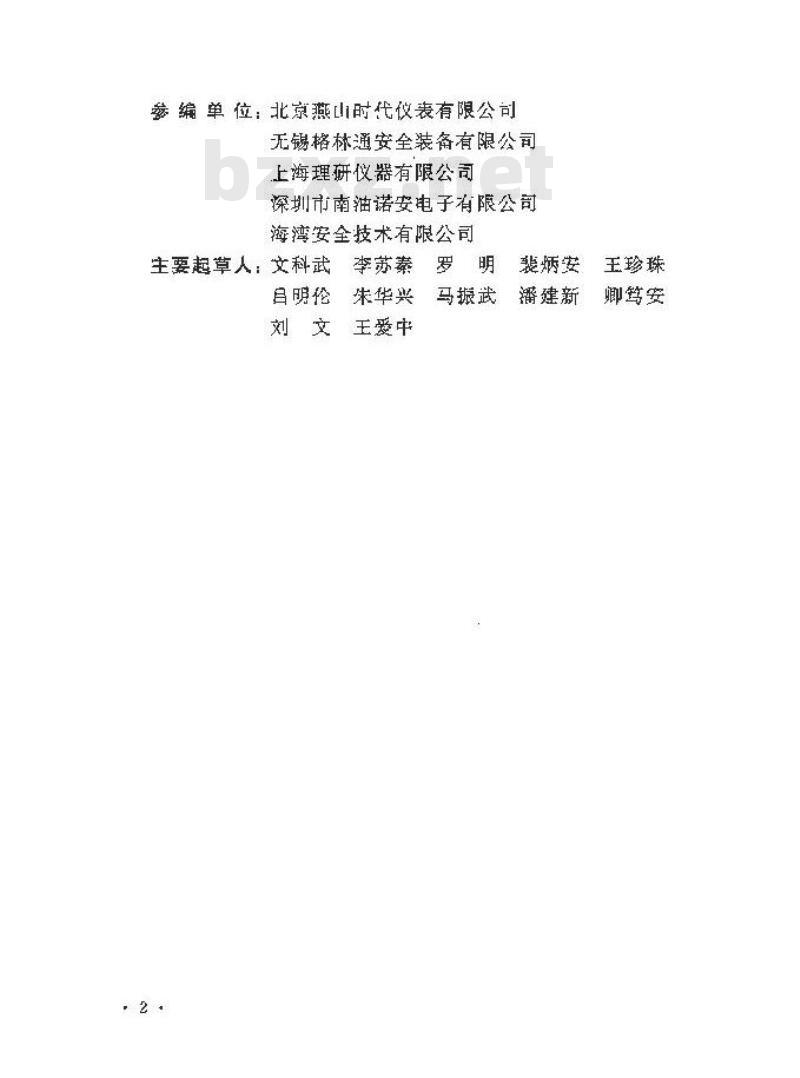

本规范主继单莅参继单位和主要起擎人：主编单位：中国石化集团洛阳石油化二二程公司1
参编单位：北京燕山时代仪表有限公司无锡格林通安全装备有限公司
上海理研仪器有限公司
深圳市南油诺安电子有限公司
海湾安全技术有限公司
生要起草人：文科武季李苏暴罗明裴炳婆
自明伦朱华兴
马振武
刘文王爱中
潘建新
王珍珠
卿笃安
2术语
-般规定
检（探）测点的确定下载标准就来标准下载网
4.1—般原娜
工艺装置
4.3储运设施

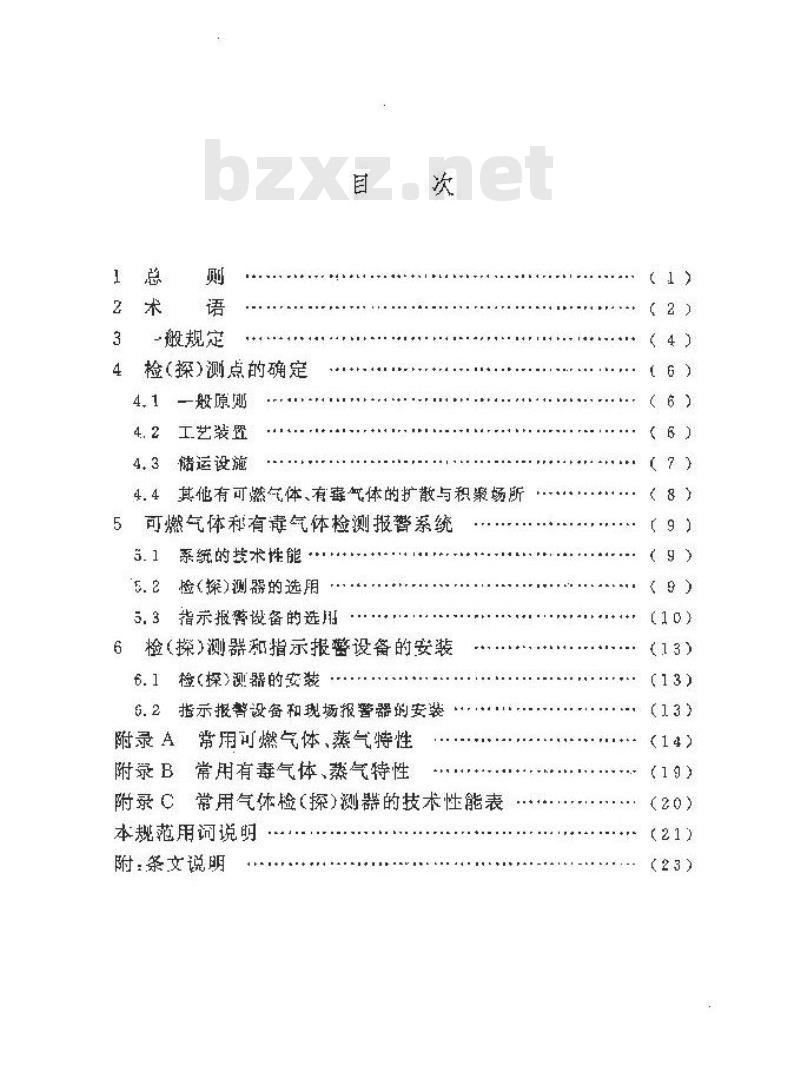

4.4其他有可踏气体、有霉气体的扩散与积聚场所5可燃气体和有毒气体检系统
S.1系统的接术性能.
5.2检(探)测器的选用
5.3指示抵警设备的选用...
6检（探测器和指示报警设备的安装6.1检(探)测器的安装
6.2指示报警设备和瑰场报警器纳安装附录A常用可燃气体、蒸气特性
附录B常用有毒气体、蒸气特性
附录C常用气体检(探)測器的技术性能表本越范用词说明
附·条文说明
1总则
1.0.1、为预防人身伤害以及火炙与爆炸事故的发生，保障石流化工企业的获全，制定本规范。
1.0.2本规池适用丁石润化工企业新建、扩建及改建工程中可燃气体和有毒气体检测报警的设计。1.03油化工可懿气体和有气休检握警的设计，除执行本规范的规定外，尚应符合现行国家有关标谁的规定。2.0.1可燃气体
2术语
combustible gas
指甲类可燃气惑甲、艺。类可燃腋体气化后形成的可燃气体。
2.0.2有喜气作
toxiegas
指劳动者在职业活动过程中通过机体接触可引起急性或慢性有害健康的气体。本规范中有毒气体的范国是高毒物品目录（卫法监发[2003142号》中所刻的有毒热气或有毒气体。常见的有，二氧化氮、硫化氢、苯、鼠化氢、氨氮、氯气、一氧化碳、丙烯、氯乙烯、光气（碳酰氯）等。
2.0.3释放源
sourceof release
指可释放能形成爆炸性气体混合物惑有毒气体的位置或地点。
2.0.4检（探测器
detector
指由传感器和转换器组成，将可燃气体和有毒气体浓度转换为电信号的电子单元。
2.0.5指示报警设备
indicationappeuratus
指接收检（探）测器的输出信号，发出指示，报警、控制借号的电子设备：
2. 0,6检测范围
sensible fange
指检（探）测器在试验条件下能够检测出被测气体浓度的范国。
2.0.7报警设定值
alarm set point
指报警器预先设定的报警浓度值。2.0.8响应时间
rcsponse tirne
指在试验条件下，从检(探)测器接触被测气体到达到稳是指示值的时间。通常，达到稳定指示值90%的时间作为响应时间：恢复到稳定指示值10%的时间作为恢复时间。vcrtical height
2.0.9安装高度
指检（探）測器检测到指定参照物的垂直距离，2.0.10爆炸下限
Lower Explosion Limit(IEI.)
指可燃气述爆炸下限浓度（V%)值：2.0.11爆炸上限
Upper Explosion Limit (UEL)
指可燃气体爆炸上限浓度（V%）值：2.0.12最高容许获庭
Maximum Alowahle Concentratiar指工作地点在一个工作日内、任何时间均不应超过的有毒化学物质的浓。
2.0.13短时间接触容许度
Permissible Concentration
Short Tern Exposure Limit(PC-STEL)指一个工作日内，任何一次接触不得超过的15min时间加权平均的容许接触浓度。
2.0,14时间加权平均容许浓度
Time Weighted Average (PC-TWA)Permissible Concentration
指以时闻为权数规定的8h工作日的平均容许接触水平。2.0.15接致害度
Health concentratjon(Dl.H)
Inmedialely Dangerous ta Lile or指环境巾空气污染物浓度达到菜种抢险水乎，如可致命或永久损害健康，或使人文即丧失逃生能力。3
3一般规定
3..1在生产或使用可燃气体及有毒气体的工艺装置和储运设施的区域内，对可能发生可燃气体和有毒气体的泄屌进行检测时，应接下列规定设置可燃气体检（探】测器和有毒气体检【探】测器：1可燃气体或含有毒气体的可燃气体泄漏时，可燃气体浓度可能达到25%爆炸下限，但有毒气体不能达到最高睿许浓度时，应设置可燃气体检（探）测器
2有毒气体或含有可燃气体的有毒气体泄漏时，有毒气体度可能达到最高容许浓度，但可燃气体浓度不能达到25%爆炸下限时，应设置有毒气体检(探)测器3可燃气体与有毒气体同时存在的场所，可燃气体浓度可能达到25%爆炸下限，有囊气体的滚度也可能达到最商容许浓度时，应分别设置可燃气体和有毒气体检(探)测器：4同一种气体，既属可燃气体又属有毒气体时，应只设置有毒气体检探)测器。
3.0.2可燃气体和有毒气体的检测系统应采用两级报警。同一检测区域内的有毒气体，可燃气体检（操）测器同时报誉时，应逆循下列原：
1同一级别的报警中，有毒气体的报警优先：2二级报整优先于一级报许。
3.0.3工艺有特持殊需要或在正常运行时人员不得进入的危险场所，宜对可燃气体和有毒气体释放源进行连续检测、指示、报，并对报警进行记录或打即印。
3.心4报警信号应发送至现场报警器和有人值守的控制室或现场操作室的指示报警设备，并且进行声光报警， 4
3..5装置区域内现场报警器的布置应根据装置区的面积，设备及建构筑物的布置，释放源的理化性质和现氢空气流动特点等综合确定。现场报警馨可选用音响器或报警灯。30.可燃气体检（探）测器应采用经国家定机构或基授权检验单位的计量器具制造认证，防爆性能认证和消防认证的产晶：3.0.7国家法规有要求的有气体检（探）测器应采用经国家指定机构或其授权检验单位的计量器其制造认证的产品。其中，防爆型有毒气体检（探）测鼎还应采用经国家指定机构或其授权检验单位的防爆性能认证的产品：
3.D.8可燃气体或有毒气体场所的检（探）测器，应采用固定式，3.D.9可燃气体，有气体检测报警系统宜独立设置。3.0.10便携式可燃气体或有声气体检测报警器的配备，应根势牛产装置的场地条件、工艺介质的易燃悬爆特性及市性和操作人员的数血等综合确定。
3.0.11工艺装置和储运设施现场固定安装的可燃气体及有毒气体检测报警系统，宣采用不间断电源（UPS）供电。加油站，加气站行散或独立文的有寿及易燃易爆品的经营设施其可燃气体有赛气体检测报誉系统可采用普通电源供电。3.0.12常用而燃气体、蒸气特性见附录A：常用有毒气体、蒸气特性见附录B。
4检（探)测点的确定
4.1一般原则
4.1.1可燃气体和有毒气体检（探）测器的检（探）测点，应根据气体的理化性质，释放源的特性、生产场地布置，地理条件、环境气候，操作巡检路线等条件，并选择气体易于积累和便于采样检测之处布置：
4.1.2下列可能泄漏可燃气体，有奔气体的主要释放源应布置检(探)测点：
1气体压缩机和液体泵的密封处；液体采样口和气体采样口；
3液体排液水)口和放空口；
4设备和管道的法兰和阀门组。
4.2工艺装置
4.2.1释放源处于露天或并式厂房布置的设备区域内，检（探）测点与释放源的距离宜符合下列规定：1当检（探）测点位释放源的全年般小频率风向的上风侧时，可燃气体检（探）测点与释放源的距离不宜大于15m：有率气体检（探)测点与释放源的距离不宜大于2m2当检（探)测点位于释放源的全年最小频率风向的下风侧时，可燃气体检（探）测点与释放源的距离不宜大于5m，有毒气体检（探)测点与释放源的距离不宜大于1m。4.2.2可燃气体释放源处于封闭或肩局部通风不良的半敬开房内，每隔15m可设一台检（探）测，且捡（探）测器距其所猴盖范围内的任一释放源不宜大于？.5m。有毒气体检（探）测器距释放.6
源不宜大于1m
4.2.3比空气轻的可燃气体或有蕾气体释放源处干封闭惑局部通风不良的半散开厂房内，除前在释放源上克设置检（探）器外，：还应在厂房内最高点气体易下积处设置可燃气体有藓气体检(操)测器。
4.3储运设施
4.3.1液化烃、甲艺体等产生可燃气体的液体储罐的队火堤内，应设检（探）谢端，并符含下刻规定1当探测点位工释放源的全年最小懒率风向的风便时，燃气体检（探）测点与释放源的距离不宜天于15磁，有带气体检（探）测点与释放源的版离不宜天手2m：2当检（探测点位于释蔽源的全年最小癫率风向的下风侧时，可燃气体检（探）测点与释放源的距离不宜于5m，有气体检（探）测点与释放源的膜离不官大上m。4.3.2液化烃、甲，乙类激体的卸设施，检（探测器的设置施符合下刻要求：
1小鹤管铁路装卸栈台，在地面每隔个车位宜设台检（探)测器，且检（探）测器与装卸车口的水平距离不应大丁15m；2人鹤管铁路装御栈台，宜设一台检（探）测器3汽装卸站的装卸车鹤位与验（探测器的水平距离，不大丁15，当汽车装卸站内设有經冲罐时，检（探）测器的设置应符合本规范第4.2.1条的规是。
4.3.3装卸设施的黎战压缅机的检（探）测器设置，成符合本规范第4.2节的规定。
4，3，4液化经灌装站的检（探测器设置，席符台列要求：1、封闭或半龄开的灌瓶间，耀装口与（探测器的距离管头5m~7.5m
2封闭或半散式储瓶库，席符合本规范第4.2.2条规定7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
