【国家标准(GB)】 聚酯工厂设计规范

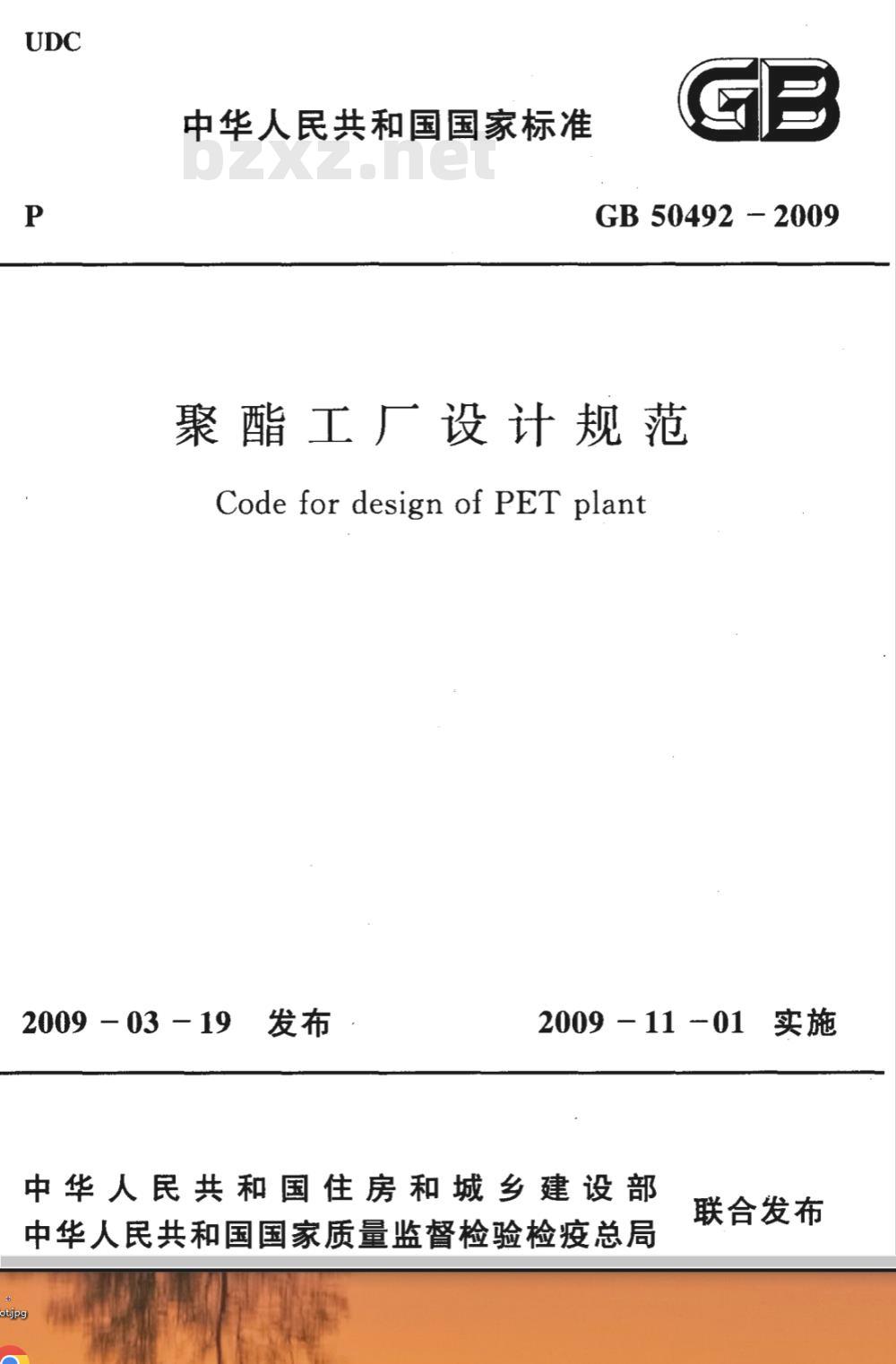

中华人民共和国国家标准
GB 50492 - 2009
聚酯工厂设计规范
Code for design of PET plant2009 - 03 - 19
2009 －11 －01　实施　
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局otjpg
联合发布

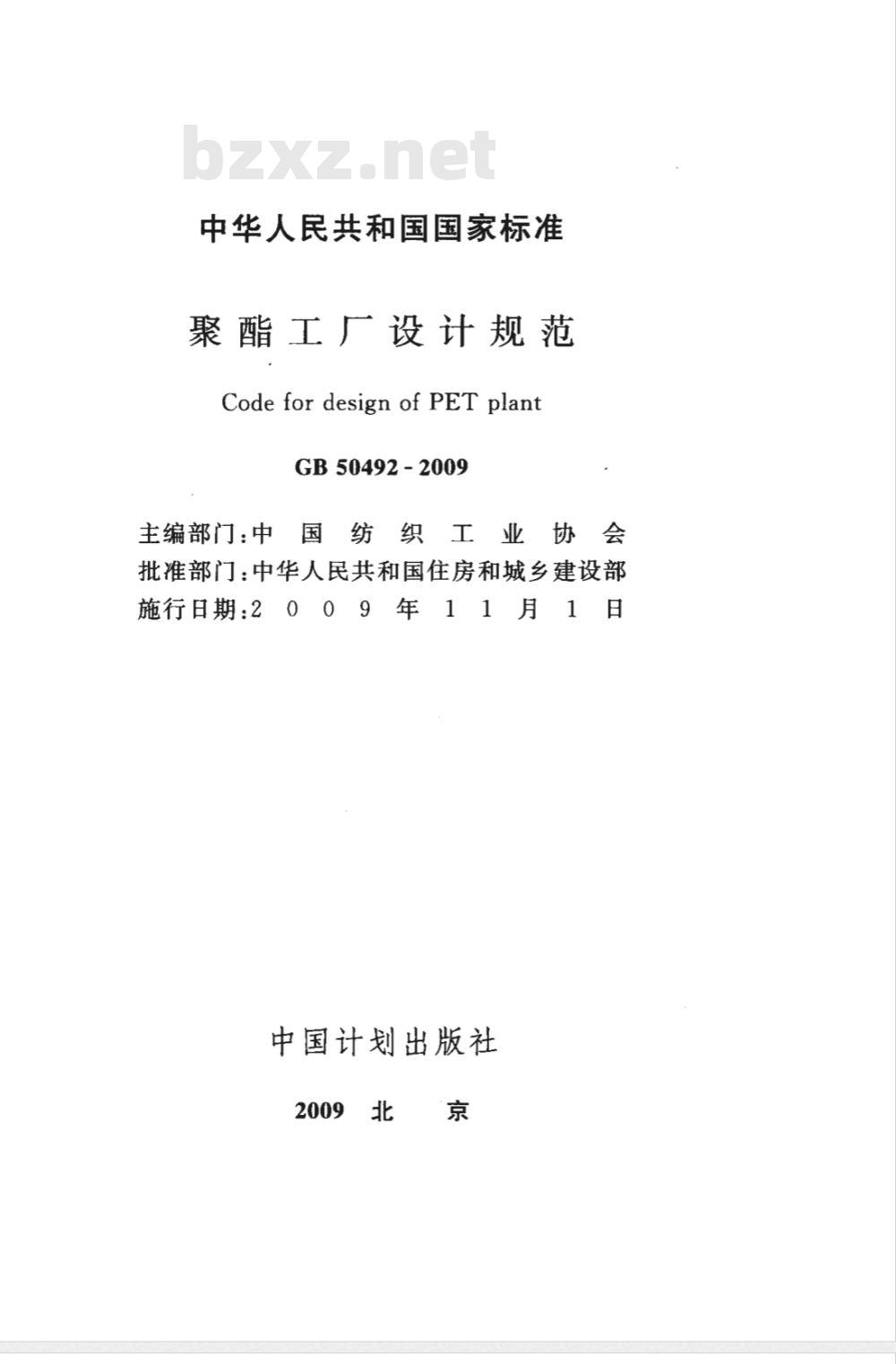

中华人民共和国国家标准
聚酯工厂设计规范
Codefordesign of PET plant
GB50492-2009
主编部门:中?国?纺?织?工?业?协?会　批准部门：中华人民共和国住房和城乡建设部施行日期：2
中国计划出版社

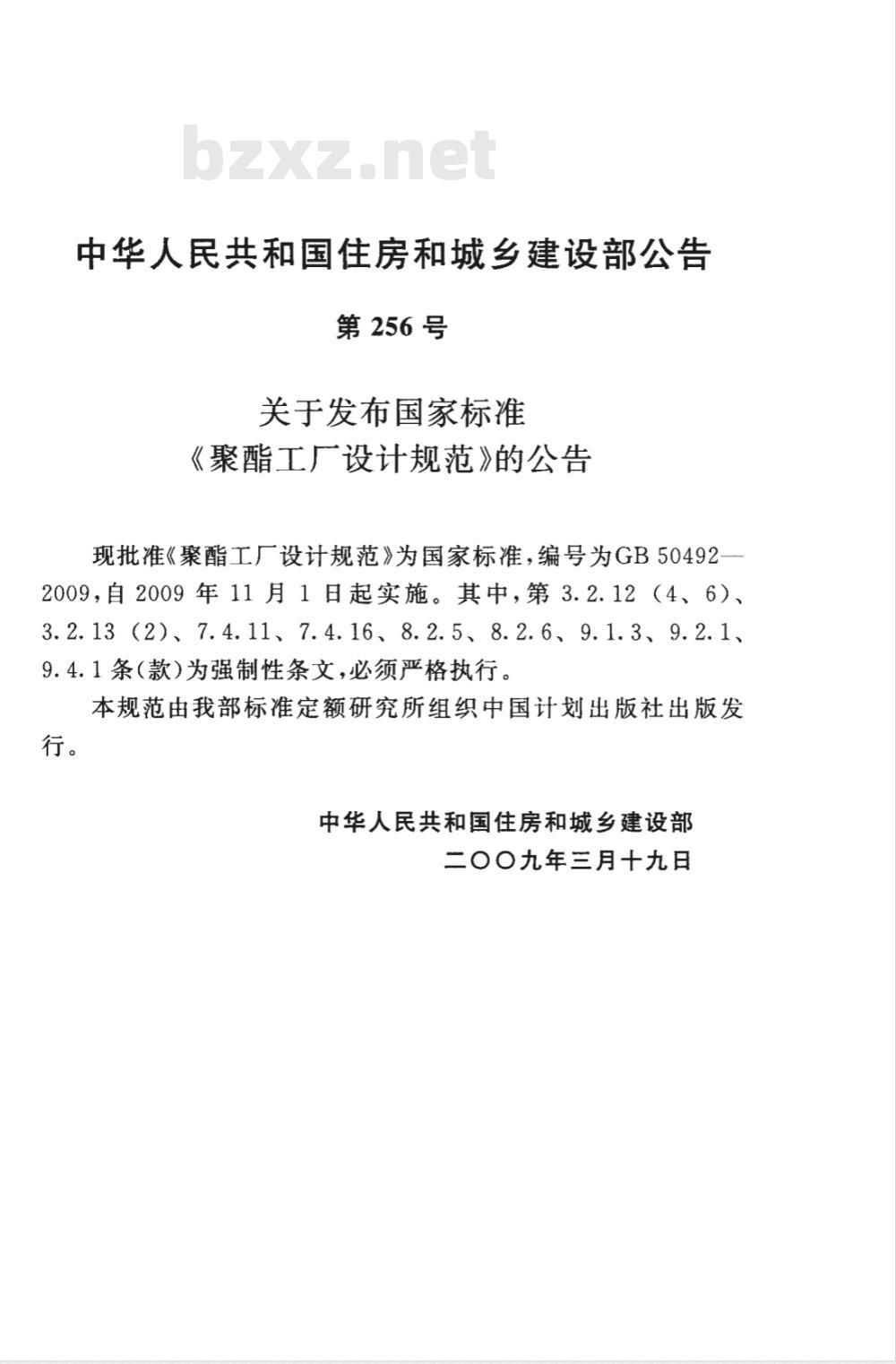

中华人民共和国住房和城乡建设部公告第256号
关于发布国家标准
《聚酯工广设计规范》的公告
现批准《聚酯工厂设计规范》为国家标准，编号为GB50492一2009，自2009年11月1日起实施。其中，第3.2.12（4、6）、3. 2. 13(2)、7. 4. 11、7. 4. 16、8. 2. 5、8. 2. 6、9. 1. 3、9. 2. 1、9.4.1条（款)为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇九年三月十九日

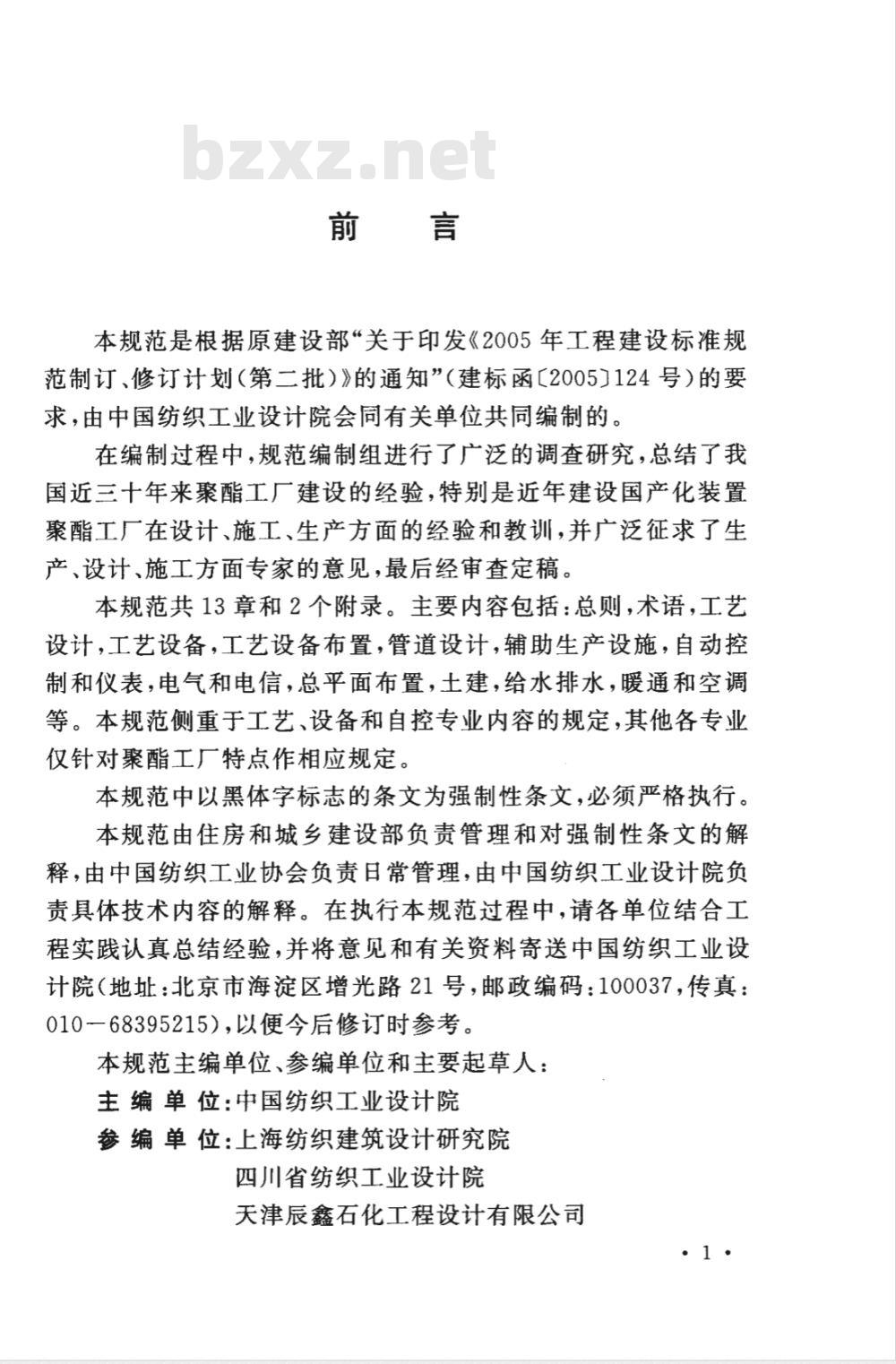

本规范是根据原建设部“关于印发《2005年工程建设标准规范制订、修订计划（第二批）》的通知”（建标函【2005]124号）的要求，由中国纺织工业设计院会同有关单位共同编制的。在编制过程中，规范编制组进行了广泛的调查研究，总结了我国近三十年来聚酯工厂建设的经验，特别是近年建设国产化装置聚酯工厂在设计、施工、生产方面的经验和教训，并广泛征求了生产、设计、施工方面专家的意见，最后经审查定稿。本规范共13章和2个附录。主要内容包括：总则，术语，工艺设计，工艺设备，工艺设备布置，管道设计，辅助生产设施，自动控制和仪表，电气和电信，总平面布置，土建，给水排水，暖通和空调等。本规范侧重于工艺、设备和自控专业内容的规定，其他各专业仅针对聚酯工厂特点作相应规定。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国纺织工业协会负责日常管理，由中国纺织工业设计院负责具体技术内容的解释。在执行本规范过程中，请各单位结合工程实践认真总结经验，并将意见和有关资料寄送中国纺织工业设计院（地址：北京市海淀区增光路21号，邮政编码：100037，传真：010～68395215），以便今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：中国纺织工业设计院参编单位：上海纺织建筑设计研究院四川省纺织工业设计院
天津辰鑫石化工程设计有限公司1·

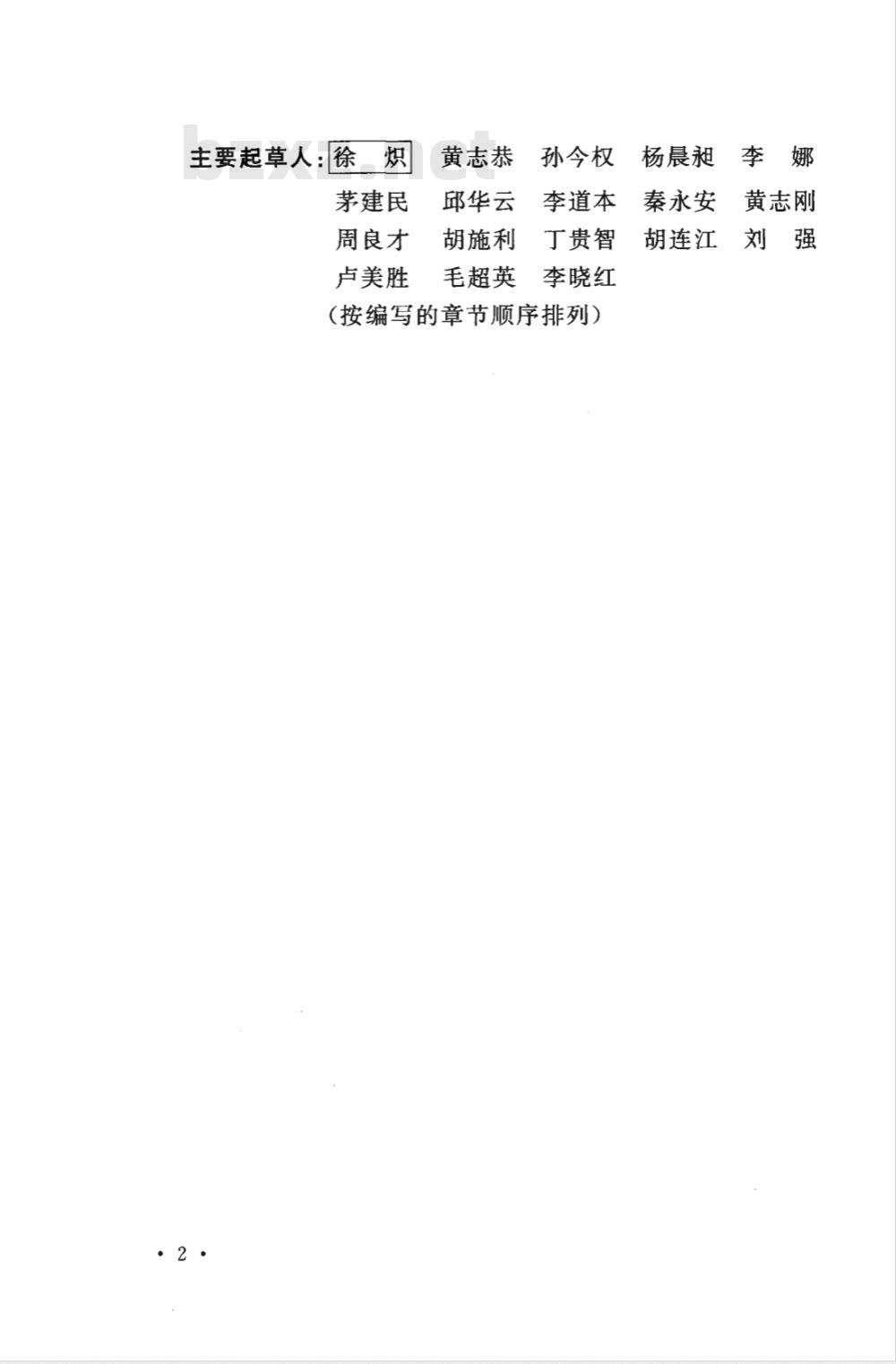

主要起草人：徐炽
茅建民
周良才
卢美胜
黄志恭
邱华云
孙今权
李道本
胡施利
丁贵智
毛超英
李晓红
(按编写的章节顺序排列）
杨晨昶李娜
秦永安
黄志刚
胡连江
工艺设计
设计原则
一般规定
工艺计算
主要污染源和主要污染物
危险、危害因素
工艺设备
工艺设备选择·
工艺设备配台··
设计参数选取
反应器制造和检验
工艺设备布置
布置原则
布置规定
管道设计
工艺管道
给排水管道
管材选用
管道柔性设计
管道加工
管道检验
管道压力试验
(11）
（12)
（15）
（17)
6.8其他规定
辅助生产设施
熔体过滤器清洗
热媒站
原料和成品库房
自动控制和仪表
控制水平
主要控制方案·
特殊仪表选型
控制系统配置
控制室
安全联锁
仪表安全措施
电气和电信bzxZ.net
供配电
静电接地
总平面布置
一般规定
建筑、结构设计
给水排水
排水·
(23）
(24）
(24）
(24）
（24）
（25）
(26）
（27)
（27)
（29)
（30)
（33)
（34）
(35）
（35）
（38）
消防设施
13暖通和空气调节
附录A
附录 B
般规定
通风与采暖
空气调节
半消光纤维级聚酯切片质量的设计指标聚酯工厂爆炸危险区域范围划分举例本规范用词说明
附：条文说明
（41)
（43）
（44）
1总则
1.0.1为统一聚酯工厂设计的技术要求，提高聚酯工厂设计水平，做到技术先进、经济合理、安全适用，制定本规范。1.0.2本规范适用于聚酯工厂生产装置和辅助生产设施的新建、扩建和改建工程的设计，不包括为聚酯生产装置服务的公用工程设施和办公生活设施。
1.0.3聚酯工厂设计除应执行本规范外，尚应符合国家现行有关标准的规定。
2.0.1聚酯工厂
terephthalate
2术语　
plant for production of polyethylene指以对苯二甲酸(或对苯二甲酸二甲酯)和乙二醇为原料，生产对苯二甲酸乙二醇酯(聚酯)的工厂。它的生产装置包括原料对苯二甲酸的卸料和输送（或对苯二甲酸二甲酯的储存和输送）、浆料调配、添加剂调配、酯化（或酯交换）、缩聚、切片生产以及与后续直接纺丝装置衔接的聚合物熔体管道。它的辅助生产设施包括化验、熔体过滤器清洗、热媒站、罐区、原料和成品的仓库、维修。2.0.2间歇生产batch process
采用分批投料、分批出料方式的生产。2.0.3直接酯化缩聚工艺
sation process
direct esterificationpolyconden由对苯二甲酸与乙二醇直接进行酯化反应，并同时开始缩聚反应的工艺。
2.0.4纤维级聚酯
fiber grade PET
用于生产纺织纤维（包括短纤维、长丝）的聚酯。2.0.5液相热媒1
liguidheattransfermedium
指液态的导热油，它传递的是液态导热油的显热。2.0.6气相热媒
gaseous heat transfer medium.指气态的导热油，它传递的是气态导热油的潜热，2.0.7单位产品综合能耗
tonproduct
total energy consumption for per指生产每吨产品消耗的燃料以及消耗的水、电、蒸汽等公用工程介质折算成用标准油（或标准煤）表示的能耗。·2
2.0.8工艺尾气
process off gas
在酯化、缩聚过程中产生，它包括乙二醇分离塔塔顶冷凝器的尾气、缩聚反应器真空系统的尾气以及缩聚系统液封槽、浆料调配槽的尾气，其中含污染物乙醛。esterification
2.0.9酯化
指对苯二甲酸与乙二醇反应生成酯和水的过程。2.0.10缩聚
polycondensation
指通过单体、聚合物的端羟基之间的反应增大聚合物分子链的过程。
polymer melt direct spinning2.0.11熔体直接纺丝
用泵把聚酯工厂生产的熔体直接送到纺丝箱体的纺丝。2.0.12酯化水
waterproduced inesterification reaction酯化反应生成的水，其中含乙醛和艺二醇。2.0.13反应器热态试验
test in heating condition for a reac-在反应器升温、降温、再开温的过程中，通过目测和气密性试验，确认反应器内、外壁及盘管（或列管、加热隔板）有无热媒泄漏：内部构件有无超过充许范围的变形。2.0.14反应器真空泄漏试验
vacuum
leak test in a reactor under在真空条件下，检测反应器在常温和操作温度下的泄漏率是否符合设计要求。
