【国家标准(GB)】 供配电系统设计规范

S/N:1580177-361
913801736106
统—书号：1580177367
价：13.00元

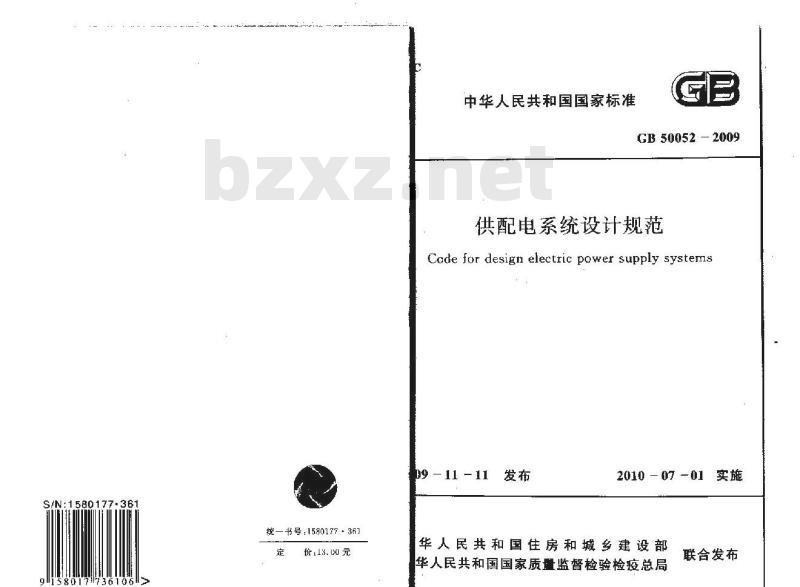

中华人民共和国国家标准
GB50052-2009
供配电系统设计规范
Code for design electric power supply systemsp9 -11-11 发布
2010 －07-01 实施
华人民共和国住房和城乡建设部华人民共和国国家质量监督检验检疫总局联合发布

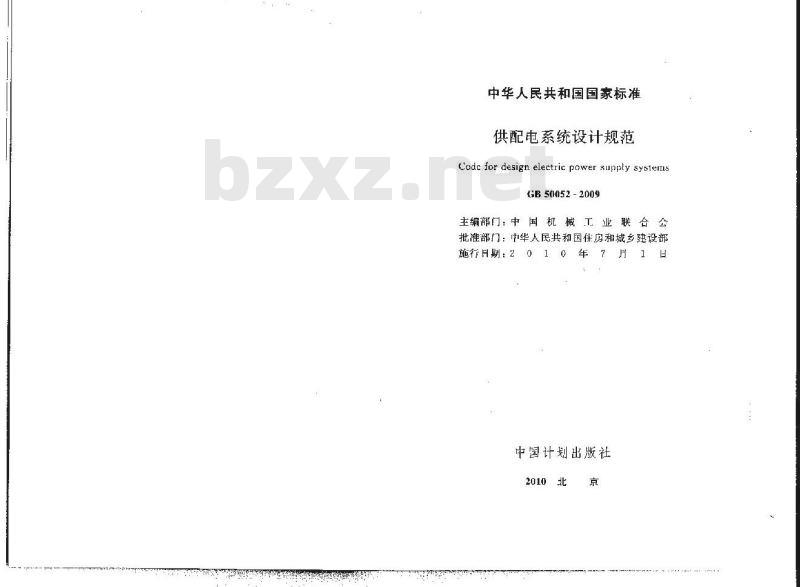

中华人民共和国国家标准
供配电系统设计规范
Codc for design electric power supply systernsGB 50052 -2009
工业联合会
主编部门：中国机?械
批准部门：中华人民共和国住房和城乡建设部施行H期：2
中国计划出版社
2010北
中华人民共和国国家标准
供配电系统设计规范
CB50052-2009
中国机碱工.业联合会尘编
中国计划出版社出版
（地址：北京市西城区木辉地北里甲号国宏大厦心集4层）（邮政编码：100038电话：63906433639063813新华阝店北京发行所发行
世界妞识印刷厂印刷
850×1168毫米1/322.5印张59字2010年5月第1版2010年5月第1次印刷印数1—3010D册
统书号：1580177-361
定价：13.00元

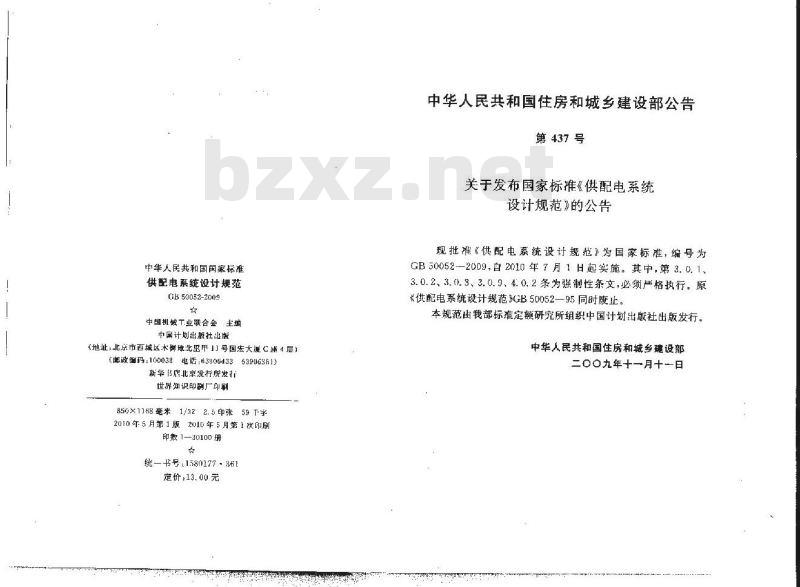

中华人民共和国住房和城乡建设部公告第437号
关于发布国家标准《供配电系统设计规范》的公告
现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010年7月1日起实施。其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2条为强制性条文，必须严格执行。原长供配电系统设计规范SGB50052一95同时度止。本规范出我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二00九年十一月十一日

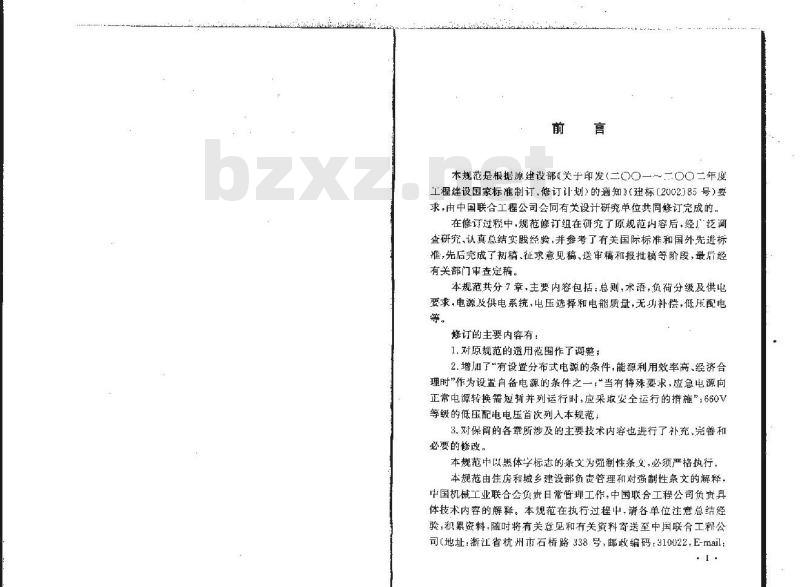

本规范是根据原建设部关于印发(二一～二OO二年度工程建设国家标准制订、修订计划>的通知》（建标(2002)85号）要求，由中国联合工程公司会同有关设计研究单位共同修订完成的，在修订过我中,规范修订组在研究了原规范内容后，经泛调查研究、认真总结实践经验，并参考了有关国际标准和国外先进标推，先后完成了初稿、征求意见稿、送审稿和报批稿等阶段，最眉经有关部门审查定稿。
本规范共分了章，主要内容包括：总则，术语，负荷分级及供电要求，电源及供电系统，电压选择和电能质量，无功补偿，低压配电等。
修订的主要内容有：
1.对原规范的适用范围作了调整；2.增加了“有设置分布式电源的条件，能源利用效率商、经济合理时”作为设置自备电源的条件之一，“当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施”，660V等级的低压配电电压首次列入本规范；3.对保留的各章所涉及的主要技术内容也进行了补充,完善和必要的髂改。
本规范中以黑体字标志的条文为强制性条文，必须严格执行，规范由住房和城乡建设部负责管理和对强制性条文的解释,中国机械工业联合会负责日常管理工作，中国联合工程公司负资具体技术内容的解释。本规范在执行过程中，请各单位注意总结经验，积累资料·随时将有关意见和有关资料寄送至中国联合工程公司（地址：浙江省杭州市石桥路338号，邮政编码：310022，E-mail：[email protected]或[email protected]），以供今后修订时参考。
本规范组织单位、主编单位、参编缩单位、主要起草人和主要审查人员名单：
组织单位：中国机械工业勘察设计协会主编单：中国联合T程公司
鑫编单位：中国寰球工程公司
中国航空工业规划设计研究院
中国电力工程顾问集团西北电力设计院中建国际(深圳)设计顾有限公司主要起草人：吕适翔陈文良陈济良熊延高凤荣陈有福
主要审查人员：田有连
李道本
钱丽辉
杜克检
钟景华
张文才
弓普站徐辉
王索英陈众励
高小平　杨　彤　
负荷分级及供电要求
电源及供电系统
电压选择和电能质量
无功补偿·
低压配电·
本规范用词说明
引用标准名录
附:条文说明
1(General provisiotis
2 Terms
Contents
3 Loued classification and power supply requirement4 Power sourre and power supply system5 Voltage selectiun and quality of clcetric energy.6 Reactive power campensalion7 LV distribution :
Fxplanatiori of wordirg in this codeList of gucted standards
Addition: Explunation of pruvisions（1）
（8）
1.0.1为使供配电系统设计质彻执行国家的技术经济政策，做到保障人身安全、供电可靠、技术先进和终济合理，制定术规范。1..2本规范适用下新建、扩建和改建工程的用户端供配电系统的设计。
1.\.3供配电系统设计应按照负荷性质、用电容量、工程特点和地区供电条件，统筹兼顾，合现确定设计方案。1.0.4供配电系统设计应根据工程特点、规模和发展规划，到远近期结合，在满足近期使用要求的同时，兼顾末来发展的需要：1.0.5供配电系统设计应采用符合国家现行有关标准的高效节能、环保、安全、性能先进的电气产品1.0.6本规范规定了供配电系统设计的基本技术要求。当本规范与国家法律，行政法规的规定柑抵触时，过按国家法律、行收法规的规定执行。
1.0.7供配电系统设计除应遵守本规范外，尚应符合国家现行有关标推的规定。
2术语
2..1一级负荷中特别重要的负荷vital laad in first grade load中断供电将发生中毒、爆炸和火灾等情况的负荷·以及特别重要场所的不允许断供电的负荷：2.0.2双重电源
dluplieate supply
一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的。
2.0.3应急供电系统（安全设施供电系统）teins for safely services
electric supply sys-
用来维持电气设备和电气装置运行的供电系统，主要是：为了人体和家畜的健康和安全，和/或为避免对环境或其他设备造成损失以符合国家规范要求。
法，供电系统包括电源利连接到也气设务端于的电气回路，在莱些场合-它电川以包据设备.bzxZ.net
2.0.4应急电源（安全投施电源）ices
clectrit: svurcc for safely serv-用作应意供电案统组成部分的电源：2.0.5备用电源
stand by clcetricsource
当正常电源断电时.由于非安全原因用求维持电气装置或其某此部分所需的电源。
2.0.6分布式电源
rlistributerl generation
分布式电源主要是指布置在电力负荷附近，能源利用效率高开与环境兼容，可提供电、热（冷）的发电装置，如微型燃气轮机、太阳能光伏发电、燃料电池、风力发电和生物质能发电等。2.0.7逆谢压方式
invcrsc voltage regtulation inodlc逆调压方式就是负荷人时电网电压间高调，负荷小时电网电压向低调，以补偿电网的电压损失。2.0.8基术无功功率
basic reactive power
当用电设备投人运行时所需的最小光功功率。如该用中设备有空载运行的可能：则基术无功功率即为其空载无功功率。如其最小运行方式为轻负荷运行，则基本无功功率为在此轻负荷情况下的无功功率。
2.0.9隔离电器
isolator
在执行工作、维修、故障测定或更换设备之前，为人提供安全的电器设备。
2. 0.1 TN 系统
TN systelll
电力系统有·点直接接地，电气装置的外露可导电部分通过保护线与该接地点相连接。报概中性导体（N）和保护导体（PE）的配置方式，TN系统可分为如下三类：1TN-C系统，整个系统的N、PE线是合一的。2TN C-S系统系统中有一部分线路的N、PE线是合--的：3TN-S系统，整个系统的N,PE线是分开的。2.0.11 TT系统
TT svstern
电力系统有一点直接接地，电气装置的外露可导电部分通过保护线按至与电力系统接地点无关的接地极。2. 0, 12 IT 系统
IT systern
电力系统与大地间不古接连接，电气装置的外露可导电部分通过保护接地线与接地极连接
负荷分级及供电要求
3.0.1电力负荷应根据对供电可靠性的要求及中断供电在对人身安全、经济损失上所造成的影响程度进行分级，并应符合下列规定：1符合下列情况之一时，应视为一级负荷。1)中断供电将造成人身伤害时。2)中断供电将在经济上造成重大损失时。3]中断供电将影响重要用电单位的正常工作。2在一级负荷中，当中断供电将造成人员伤亡或五大设备损坏或发生中毒.爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为一级负荷中特别互要的负荷。3符合下列情况之一时，应视为二级负荷。1]中断供电将在经济上造成较大损失时。2)中断供电将影响较重要用电单位的正常工作。4不属需于一级和二级负荷者应为三级负荷。3.0.2一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。
3.0.3一级负荷中特别重要的负荷供电，应符合下列要求：【除应由双重电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。
2设备的供电电源的切换时间，应满足设备允许中断供电的要求。
下列电源可作为应急电源：
1独立于正带电源的发电机组。
供电网络中独立于止常电源的专用的馈电线路2
3蓄电池，
4于电池。
3.0.5应急电源应根据允许中断供电的时间选择：并应符合下列规定：
1允许中断供电时间为15s以1的供电，可选用快速自启动的发电机组。
2自投装置的动作时间能满足允许中断供电时间的，可选用带有白动投人装置的独立于正常电源之外的专用馈电线路。3允许中断供出时间为毫秒缴的供电，可选用蓄电池静止型不间断供电装置或柴油机不间断供电装置。3.0.6应急电源的供电时间，应按生产技术上要求的允许件车过程时间确定。
3..7二级负荷的供电系统，宜出两回线路供电。在负荷较小或地区供电条件困难时：二级负荷可由一回6kV及以上专用的架空线路供电：
3.0.8各级负荷的备用电源设置可根据用电需要确定.3. 0. 9备用电源的负荷严禁接入应急供电系统。电源及供电系统
4.0.1符合下列条件之一时，用户宜设置自备电源：1需要设置自备电源作为一级负荷中的特别重要负荷的应急电源时或第二电源不能满足一级负荷的条件时，2设置白备也源比从电力系统取得第二电源经济合理时，3有常年稳定余热、压差、废弃物可供发电，技术可靠、经济合理时
4所在地区偏避，通离电力系统，设置自备电源经济合理5有设置分布式电源的条件，能源利用效率高、经济合理4.0.2应急电源与正常电源之间，应采取防止并列运行的措施。当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施。
4.0.3供配电系统的设计，除一级货荷中的特别重要负荷外，不成按一个电源系统检修或故障的同时另一电源又发生故障进行设计。
4.0.4需要两回电源线路的用户，宜采用同级出压供电，但根据各级负荷的不同需要及地区供电条件，亦可采用不问电压供电。4.0.5阅时供电的两回及以上供配电线路中，当有一回路中断供电时，其余线路应能满足金部一级负荷及二级负荷。4.0.6供配电系统应简单可靠，同一电压等级的配电级数高压不宜多于两级：低压不宜多于三级。4.0.7高乐配电系统宜采用放射式，根据变压器的容量、分布及地理环境等情况，亦可采用树十式惑环式。6
4.0.8根据负荷的容量和分布：配变电所应靠近负荷中心。当配电电压为35kV时，亦可采用直降至低压配电电压。4.0.9.在用户内部邻近的变电所之间，宣设置低床联络线，4.0.10小负荷的用户，宜接入地区低压电网，k r
5电压选择和电能质量
5.非，！用户的供电电压应根据用电容量.用电设备特性、供电照离、供出线路的回路数、当地公其电网现状及其发展规划等因素，经技术经济比较确定。
5.0.2供电电压大于等」35kV时，用户的-级配电电压宜采用1okV当6kV用电设备的总容量较大，选用6kV经济合时，宜采用6kV低压配电电压宜采用220V/380V工矿企业亦可采用660V；当安全需要时，应采用小干50V电压。5.0.3供电电压大于等于35kV.当能减少配变电级数、商化结线及技术经济合理时，配电电压宜采用35kV或相应等级电压。5.，4正常运行情况下，用电设备端子处电压偏差允许值宜符合下列要求：
1电动机为士5%额定电压。
2照明：准-般下作场所为士5%额定电压，对于远离变电所的小面积一般工作场所，难以满足1述要求时.可为十5%，一10%额定电压：急照明、道路照明利警卫照明等为十5%，一10%额定电压，
3其他用电设备当无特殊规定时为士5%额定电压，5.业，5计算电乐偏差时，应计入采取下列措施后的调压效果：日动或于动调整并联补偿电容器，并联电抗器的接入容量。
2自动或手动调整同步电动机的励磁电流。3政变供配电系统运行方式
5.0.6符合在下列情祝之一的变电所小的变压器，应采用有载调东变压器：
1大于35kV电压的变电所中的降压变压器，直接向35kV、10kV.6kV电网送电时。
235kV降压变电所的主变压器，在电压偏差不能满足要求时
5.0.710、6kV配电变压器不宜采用有载调压变压器，但在当地10.GkV电源电压偏差不能满足要求：且用户有对电压要求严格的设备+单独设置调压装置技术经济不合理时：亦可采用10.6kV有载调压变压器。
5.0.8电压偏差应符合用电设备端电压的要求，火于等于35kV电网的有载调压宜实行逆调压方式。逆调压的范围为额定电压的0~-+5%,
5.0.9供配电系统的设计为减小电压偏差，应衍合下列要求：1应正确选择变压器的变压比和电乐分接头。2应降低系统阴抗。
3应采收补偿无功功率措施。
宜使三相负荷平衡。
5.0.10配电系统中的波动负荷产生的电变动和闪变在电网公共连接点的限值，应符合现行国家标准《电能质量电压波动和闪变》CB12326的规定
5.0.11刘波动负荷的供电，除电动机启动时允许的电压下降情况外，当需要降低波动负荷引起的电网电压波动和电压闪变时，宜采墩下列措施：
采用专线供电。
2与其他负荷共用配电线路时，降低配电线路阻杭。3较大功率的波动负荷或波动负荷样与对电压波动.闪变敏感的负荷，分别由不同的变压器供电。4刘于大功率电弧炉的炉用变压器，由短路容量较大的电网供电。
5采用动态无功补偿装置或动态电压调节装置，.y.
5.0.12配电系统中的谐被电压和在公共连接点注人的谐波电流允许限值，宜符合现行国家标准电能质量公用电网谐波》G3/T11545的规定。
5.0.13控制各类非线性用电设备所产生的谐波引起的电网电压正弦波形畸变率，宜采取下列措施：1、各类大功率非线性用电设备变压器，由短路容量较大的电网供电。
2对大功率静止整流器，采用增加整流变压器二次侧的相数和整流器的整流脉冲数，或采用多台相数相同的整流装置，并使整流变压器的二次侧有适当的相角差，或按谐波软数装设分流滤波器。
3选用D,yn)1接线组别的三相配电变压器。5.0.14供配电系统中在公共连接点的三相电压不平衡度允许限值，宜符合现行国家标准电能质量三相电压允许不平衡度》GB/T15543的规定。
5.0.15设计低压配电系统时，宜来取下列措施：降低三相低压配电系统的不对称度：
1220V或380V单相用电设备接人220V/380V三相系统时宜使-相平衡：
2由地区公共低压电网供电的220V负荷，线路电流小于等于60A时，可采用220V单相供电；大于60A时，宜采用220V7380V三相四线制供电。
6无功补偿
6.0.1供配电系统设计应正确选择电动机、变压器的容量，并应降低线路感抗。当工艺条件允许时，宜采用同步电动机或选用带空载切除的则嗽工作制设备。看.0.2当采用提高白然助率因数措施后，仍达不到电网合理运行要求时，应采用并联电力电容器作为无功补偿装置。6.0.3用户端的功率因数值，应符合国家现行标准的有关规定。6.0.4采用净联电力电容器作为无功补偿装置时，宣就地平衡补偿，并符合下列尝求：
1、低压部分的无功功率，应出低压电容器补偿。2高压部分的无功功率，宜由商压电容器补偿3容量较大，负荷平稳且经带使用的用电设备的无功功率，宜单独就地补偿。
4补偿基本无功功率的电容器组，应在配变电所内集中补5在环境正常的建筑物内，低压电容器宜分散设置。6.0.5光功补偿容量，宜挖无功功率曲线或按以下公式确定：Q:=P(tan@,—tanp,)
式中：Qc一无功补偿容量（kvar）)；P-——用电设备的计算有功功率（kW);tan凸，一补偿前用电设备自然边率因数的正切值；tan
补偿后用电设备功率因数的正切值，取c，不小厂0.9值
6.0.6基本无动补偿容量，应符合以下表达式的要求：QminPmLanpumie
中：Qcmia-
tanplmin
基本无功补偿容量（kvar)；
用电设备星小负荷时的有功功率（kw）：用电设备在最小负荷下，补偿前功率因数的正划值。
6，.了光功补偿装置的投切方式，具有下列情况之一时，宦采用手动投切的无功补偿装置：
！补偿低出基本无功功率的电容器组，2常年稳定的无功功率
3经常投人运行的变压器或每天投切次数少于三次的高压电动机及高压电容器组。
6.，无功补偿装置的投切力式，只有下列情况之一时，宜装设无功自动补偿装置：
1避免过补偿，装设无功自动补偿装置在经济上合理时，2避免在轻载时电压过高，造成某些用电设备损坏，而装设无功自动补偿装置在经济上合理时。3只有装设无功自动补偿装置才能满足在各种运行负荷的情况下的电压偏差允许值时，
6.0.9当采用高、低压自动补偿装置效果相同时，宜采用低压自动补偿装置。
6.0.10无功自动补偿的调节方式，官根据下列要求确定：；【以节能为主进行补偿时，宜采用无功功率参数调节；当三相负荷平衡时，亦可采用功率因数参数调节。2提供维持电网电压水平所必要的无功功率及以减少电压偏差为主进行补偿时，应按电压参数调节，但已采用变压器自动调床者除外：
3无功功率随时间稳定变化时，宜按时间参数调节。6.0.11电容器分组时，应满足下列要求：！分组电容器投切时，不应产生谐振。2应适当减少分组组数和加大分组容量。12·
3应与配签设备的技术参数相适应。4应符合满足电压偏差的允许范围。6.0.12接在电动机控制设备侧电容器的额定电流，不应超过电动机励磁电流的.9倍；过电流保护装置的整定值，应按电动机电容器维的电流确定。
6.0.13高压电容器组宜根据预期的涌流采取相应的限流措施。低床电容器组宜加大投切量且采用专用垫切器件。在受谐波量较大的用电设备影响的线路上装设电容器纠时，宜串联电抗器。13
