【行业标准】 CAK-8型有可靠性指标的气密封固体电解质钽电容器详细规范

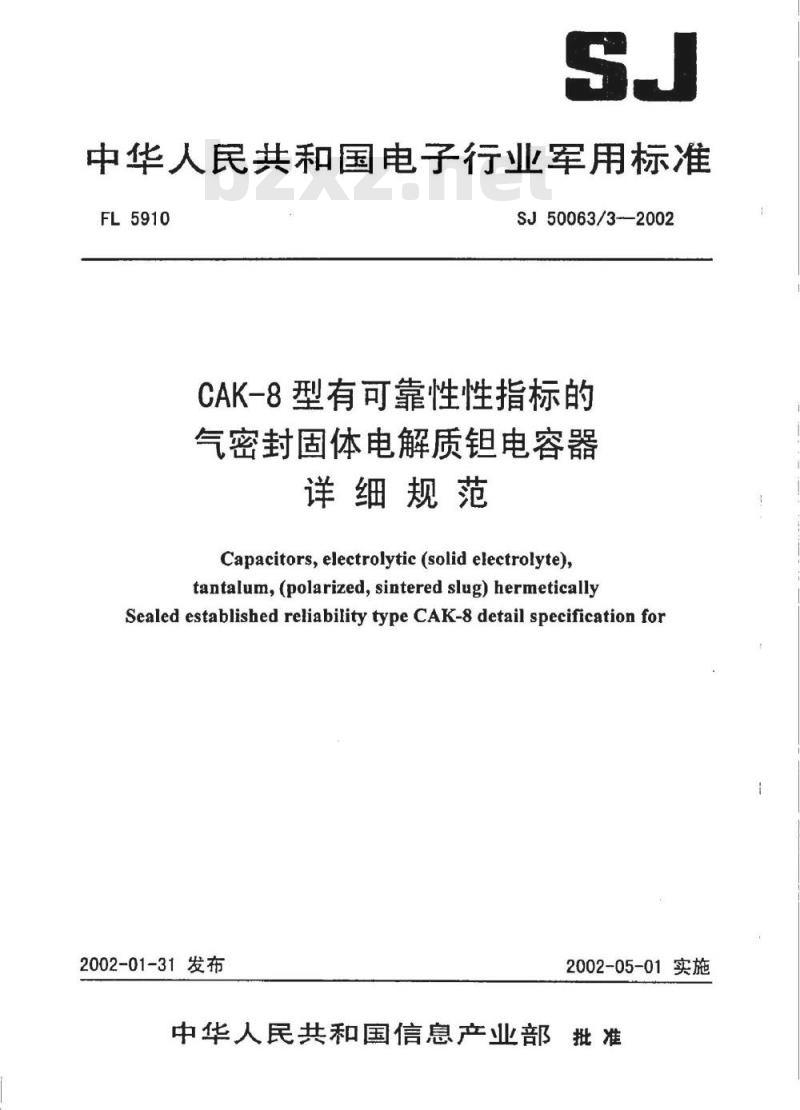

中华人民共和国电子行业军用标准FL5910
SJ50063/3-—2002
CAK-8型有可靠性性指标的
气密封固体电解质钼电容器
详细规范
Capacitors, electrolytic (solid electrolyte),tantalum,(polarized, sintered slug) hermeticallySealed established reliability type CAK-8 detail specification for2002-01-31发布
2002-05-01实施

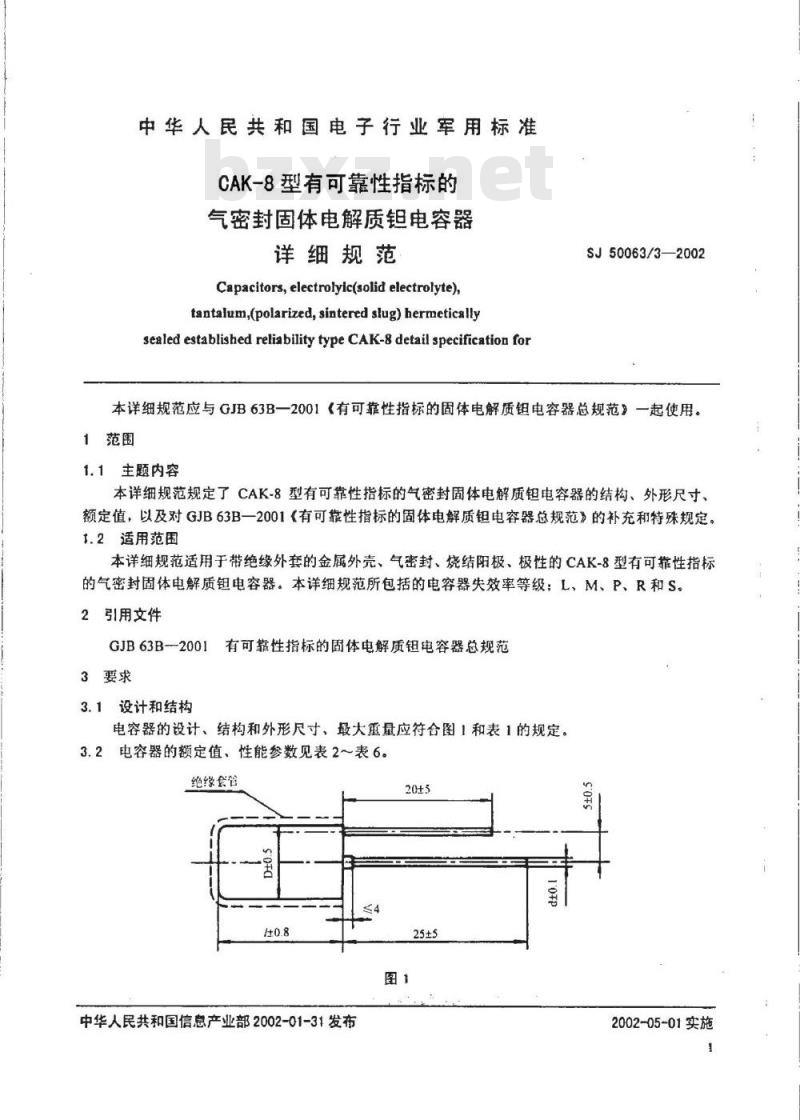

中华人民共和国信息产业部批准中华人民共和国电子行业军用标准CAK-8型有可靠性指标的
气密封固体电解质电容器
详细规范
Capacitors, electrolyic(solid electrolyte)tantalum,(polarized, sintered slug)hermeticallysealed established reliability type CAK-8 detail specification forSJ50063/3—2002
本详细规范应与GJB63B一2001《有可靠性指标的固体电解质钼电容器总规范》一起使用。1范围
1.1主题内容
本详细规范规定了CAK-8型有可靠性指标的气密封固体电解质钮电容器的结构、外形尺寸、额定值，以及对GJB63B一2001《有可靠性指标的固体电解质钮电容器总规范》的补充和特殊规定。1.2适用范围
本详细规范适用于带绝缘外套的金属外壳、气密封、烧结阳极、极性的CAK-8型有可靠性指标的气密封固体电解质钼电容器。本详细规范所包括的电容器失效率等级：L、M、P、R和S。2引用文件
GJB63B-2001有可靠性指标的固体电解质钼电容器总规范3要求
3.1设计和结构
电容器的设计、结构和外形尺寸、最大重量应符合图和表1的规定。3.2电容器的额定值、性能参数见表2～表6。绝缘食管
中华人民共和国信息产业部2002-01-31发布4
2002-05-01实施
无绝缘外套
SJ50063/3--2002

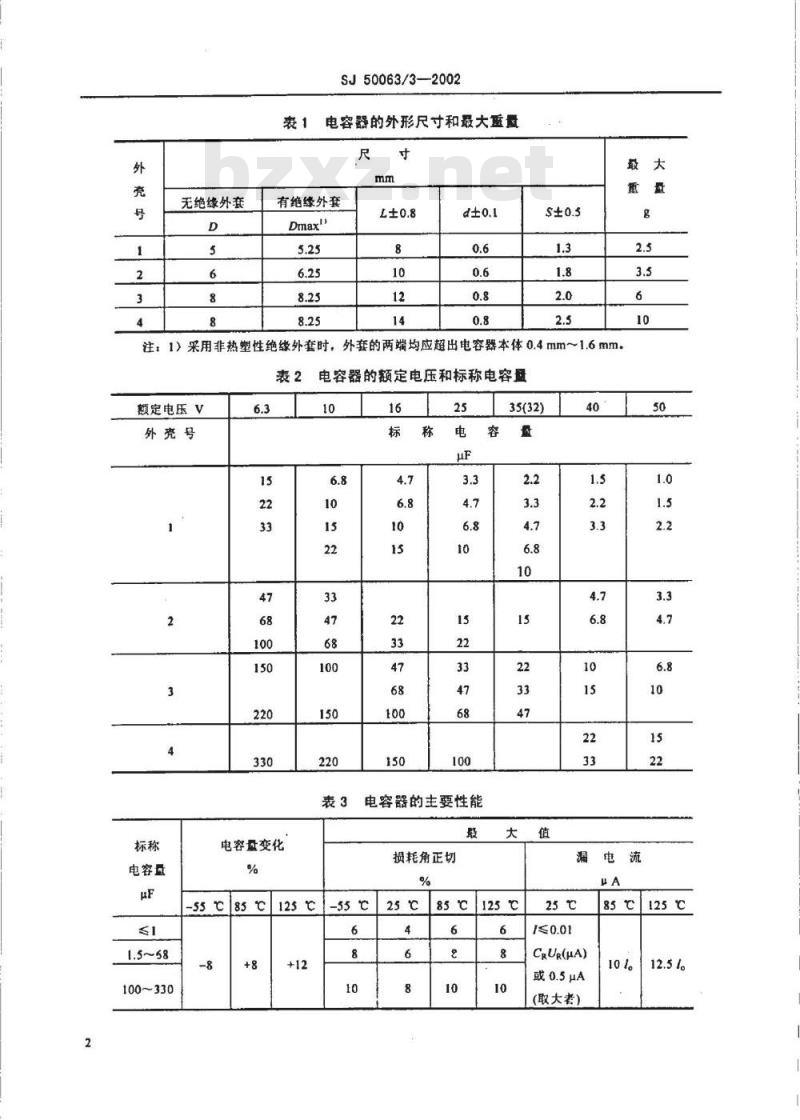

电容器的外形尺寸和最大重量
有绝缘外套
注：1）采用非热塑性绝缘外套时，外套的两端均应超出电容器本体0.4mm~1.6mm表2
额定电压V
外壳号
电容盘
电容盘变化
-55 85 ℃
100~330
电容器的额定电压和标称电容量10
表3电容器的主要性能
损耗角正切
35(32)
125℃
漏电流
CRUe(μA)
或0.5μA
(取大者)
85℃125℃
10l。
额定电压V
标称电容量
3.3使用环境温度
SJ50063/3—2002

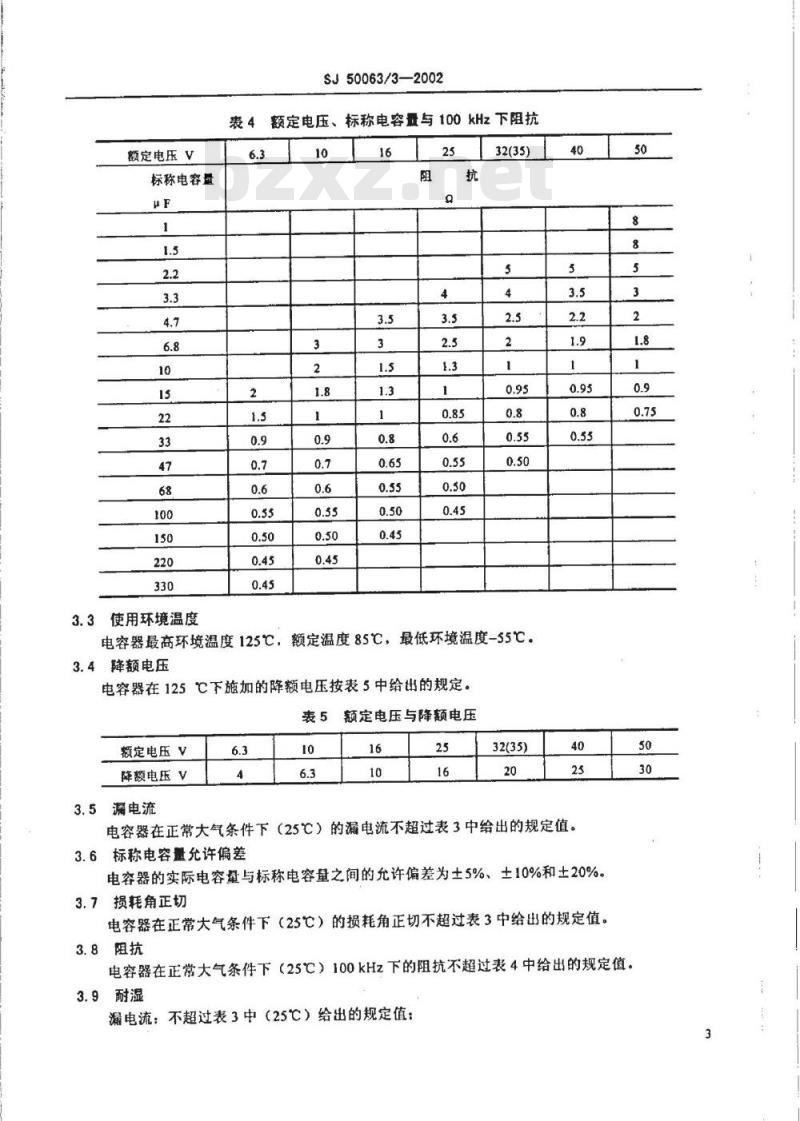

额定电压、标称电容量与100kHz下阻抗表4
32(35)
最低环境温度-55℃。
额定温度85℃，
电容器最高环境温度125℃，
3.4降额电压
电容器在125℃下施加的降额电压按表5中给出的规定。表5
额定电压V
降额电压V
额定电压与降额电压
32(35)
3.5漏电流
电容器在正常大气条件下（25℃）的漏电流不超过表3中给出的规定值。3.6标称电容量允许偏差
电容器的实际电容量与标称电容量之间的允许偏差为土5%、土10%和土20%3.7损耗角正切
电容器在正常大气条件下（25℃）的损耗角正切不超过表3中给出的规定值。50
3.8阻抗
电容器在正常大气条件下（25℃）100kHz下的阻抗不超过表4中给出的规定值。3.9耐湿
漏电流：不超过表3中（25℃）给出的规定值：3
SJ50063/3—-2002

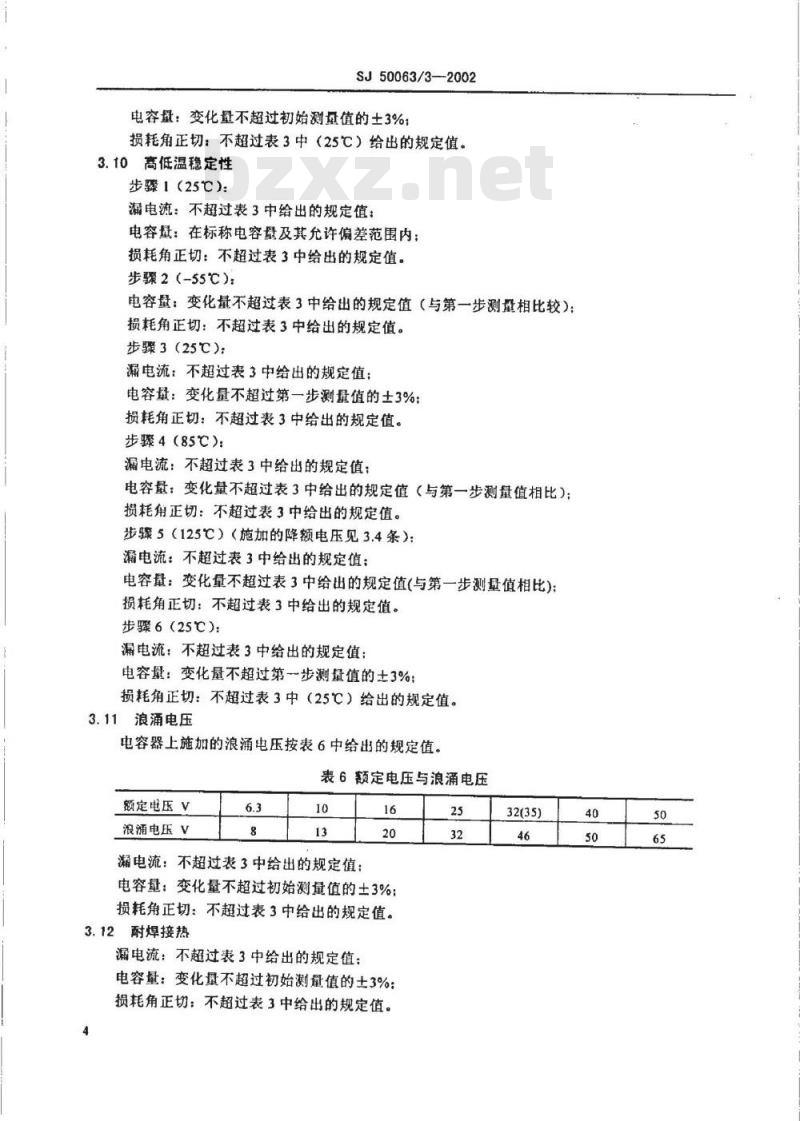

电容量：变化量不超过初始测量值的土3%：损耗角正切：不超过表3中（25℃）给出的规定值。3.10高低温稳定性
步骤1（25）：
漏电流：不超过表3中给出的规定值：电容最：在标称电容量及其允许偏差范围内；损耗角正切：不超过表3中给出的规定值。步骤2（-55℃）：
电容量：变化量不超过表3中给出的规定值（与第一步测量相比较）：损耗角正切：不超过表3中给出的规定值。步骤3（25℃）：
漏电流：不超过表3中给出的规定值：电容量：变化量不超过第一步测量值的土3%：损耗角正切：不超过表3中给出的规定值。步骤4（85）：
漏电流：不超过表3中给出的规定值；电容量：变化量不超过表3中给出的规定值（与第一步测量值相比）；损耗角正切：不超过表3中给出的规定值。步骤5（125℃）（施加的降额电压见3.4条）：蒲电流：不超过表3中给出的规定值：电容量：变化量不超过表3中给出的规定值（与第一步测量值相比）：损耗角正切：不超过表3中给出的规定值。步骤6（25）：
漏电流：不超过表3中给出的规定值：电容量：变化量不超过第一步测量值的土3%：损耗角正切：不超过表3中（25℃）给出的规定值。3.11浪涌电压
电容器上施加的浪涌电压按表6中给出的规定值。表6额定电压与浪涌电压
额定电压V
浪涌电压V
漏电流：不超过表3中给出的规定值：16
电容量：变化量不超过初始测量值的士3%：损耗角正切：不超过表3中给出的规定值。3.12耐焊接热
漏电流：不超过表3中给出的规定值：电容量：变化量不超过初始测量值的士3%：损耗角正切：不超过表3中给出的规定值。4
32(35)
外观检查：无外部损伤现象。
3.13寿命
在25℃下：
SJ50063/3--2002
漏电流：不超过表3中给出的规定值的2.5倍：电容量：变化量不超过初始测量值的土8%：损耗角正切：不超过表3中给出的规定值。在85℃下：www.bzxz.net
漏电流：不超过表3中给出的规定值的2倍。在125℃下：
漏电流：不超过表3中给出的规定值的2倍。质量保证规定
鉴定组按表7划分
按表7划分。
鉴定组代号
附加说明：
本规范由信息产业部电子第四研究所归口。本规范由国营第四三二六厂起草。额定电压范围
35 (32)50
本规范主要起草人：付贤民、张国荣、周文玉、李舒平。计划项目代号：B92011。
