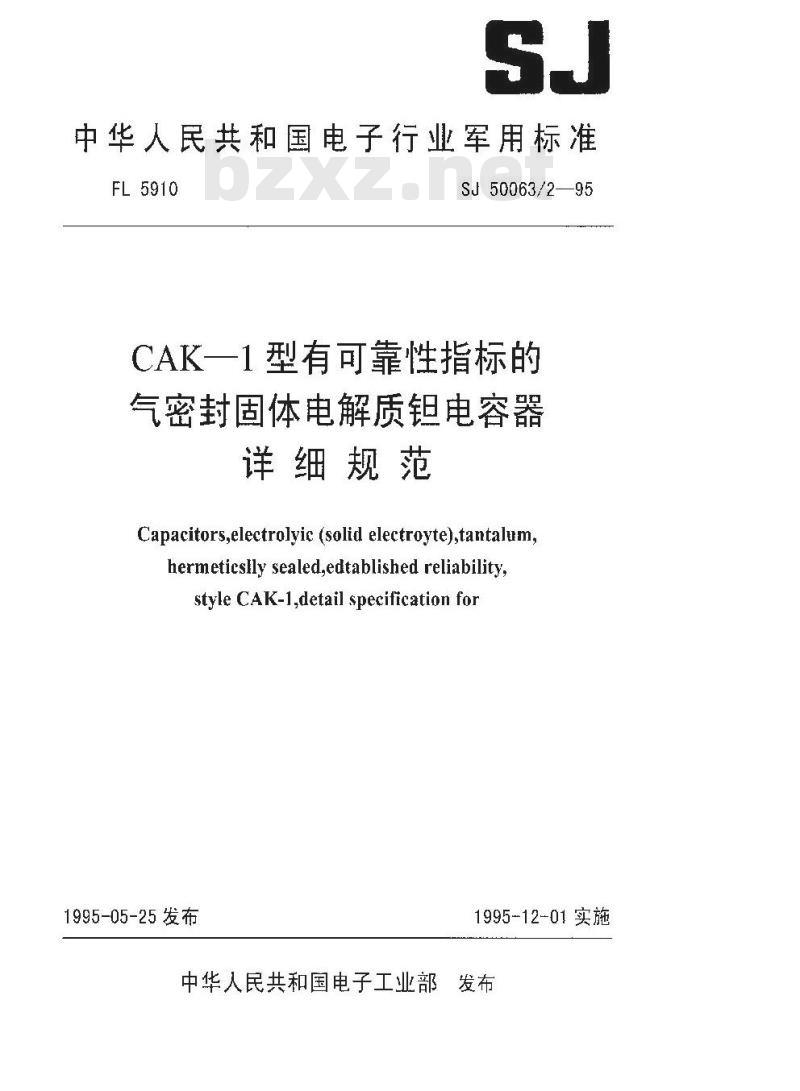

中华人民共和国电子行业军用标准FL5910
SJ 50063/2—95
CAK一1型有可靠性指标的
气密封固体电解质钼电容器
详细规范
Capacitors,electrolyic (solid electroyte),tantalum,hermeticslly sealed,edtablished reliability,styleCAK-1,detail specificationfor1995-05-25发布
1995-12-01实施

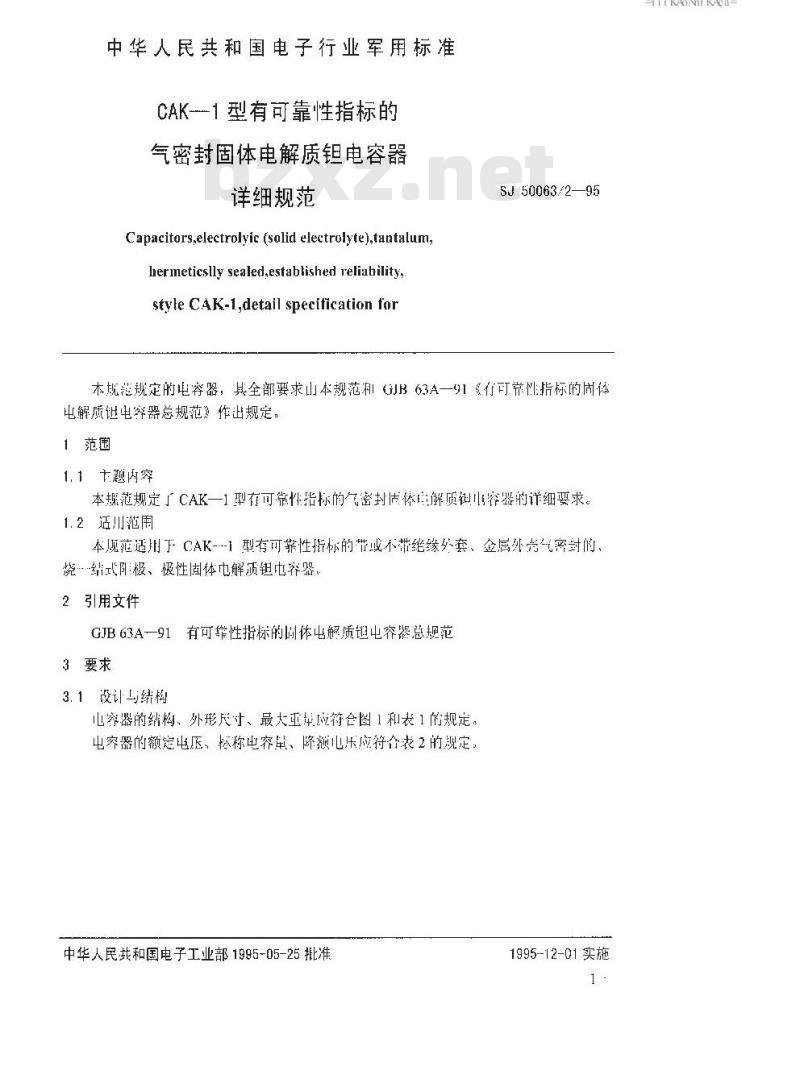

中华人民共和国电子工业部　发布　中华人民共和国电子行业军用标准CAK-1型有可靠性指标的
气密封固体电解质钽电容器
详细规范
Capacitors,electrolyic (solid electrolyte),tantalum)hermeticslly sealed,established reliahility.style CAK-1,detail specification forSJ 50063/295bZxz.net
本规范现定的电容器，其全部要求山本规范和GJB63A一91《有可克性指标的固体电解质钮电穿器总规范》作出规定：1范围
1.1卞题内穿　
本规范规定了CAK一1型有可常性指标的气密封估体座解质钮山容器的详细要求1.2适川范围
本规范适川于CAK--1型有可靠性指标的带或不带绝缘处套、金属外旁密封的，烧·结式阳极、极性固体电解质钼电容器。引用文件
GJB63A-91有可靠性指标的固体出解质组出容器总规范3要求
3.1设计与结构
电容器的结构、外形尺寸、最大亚率应符图1和表1的规定。电穿器的额定电压、标称电容量、降额心压应符个表2的规定。中华人民共和国电子工业部1995-05-25批准1995-12-01实施
TYKAONKAca-

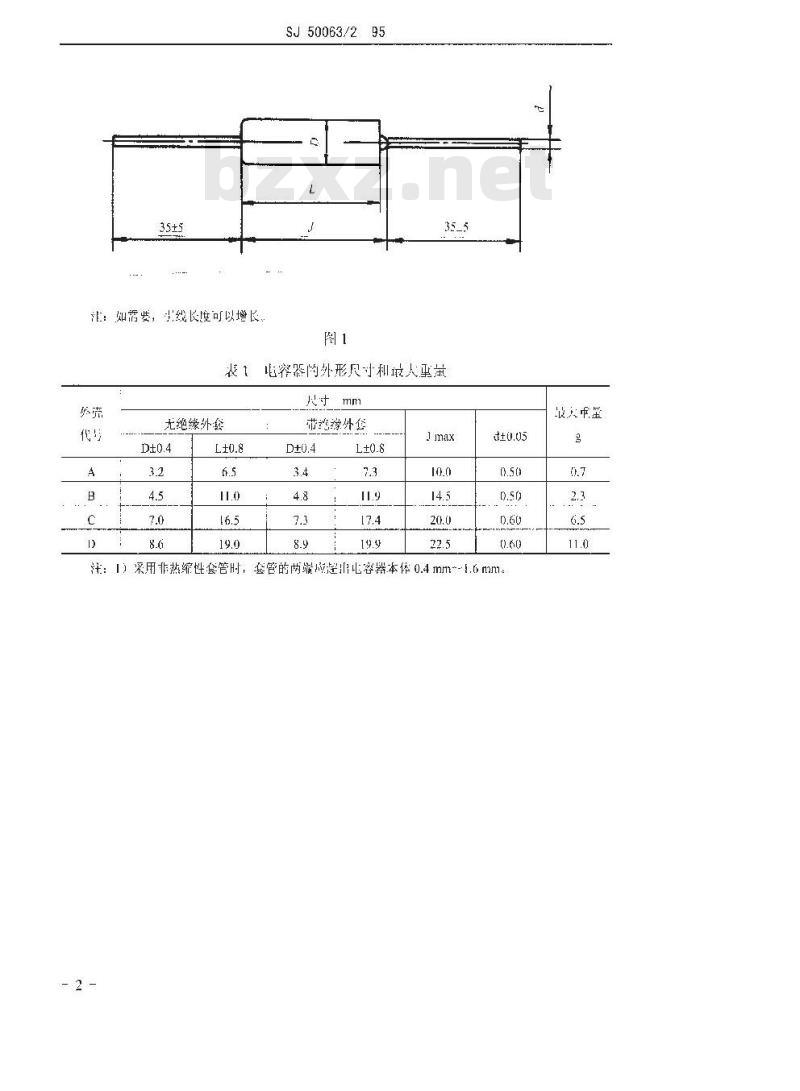

准：如需要，实线长度可以增长，SJ50063/295
表容器的外形尺寸和最人亚量
尤绝缘外袋
带范缘外您
注：1）采用非热缩性套管时，套管的两端应超旧比容器本作0.4mm~~1.6mm-2
最大市室
额定电压
额电压
浪涌电压
外党代号
SJ50063/2—95
标称电容量、F

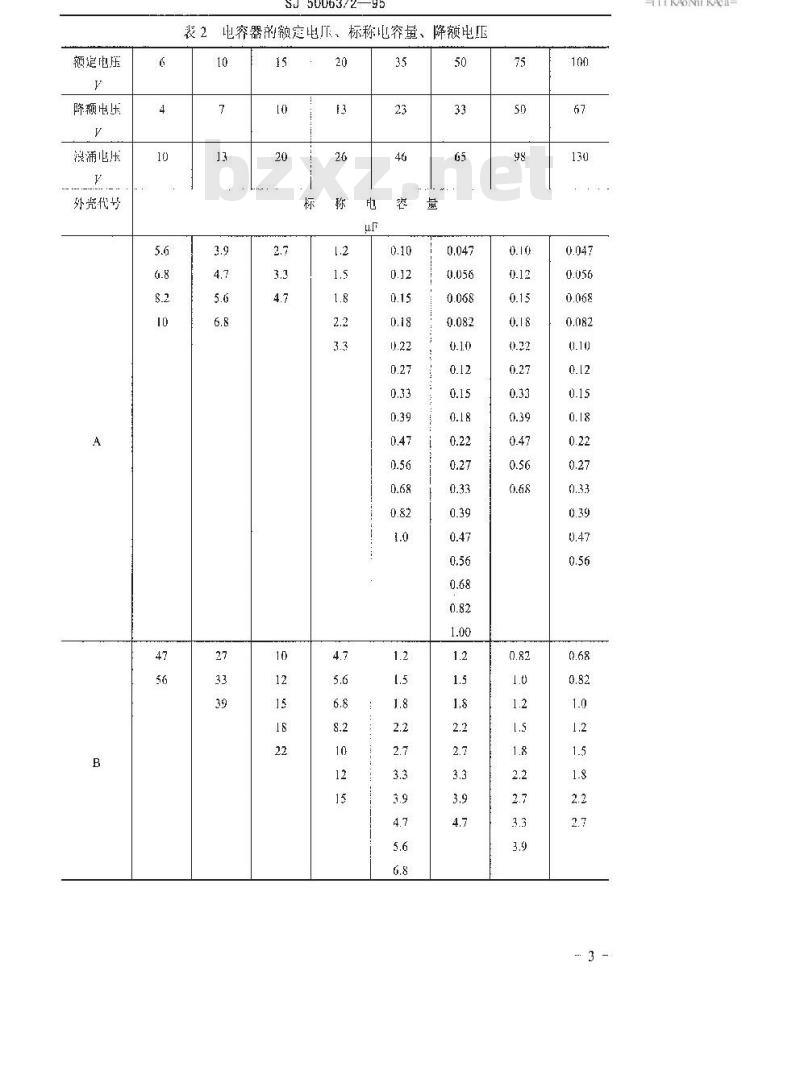

电容器的额定电、
降额电E
标称电容量
TKAONKAca-
颜定电片
隧颈电片
滨涌也
外尧代
SJ50063/295

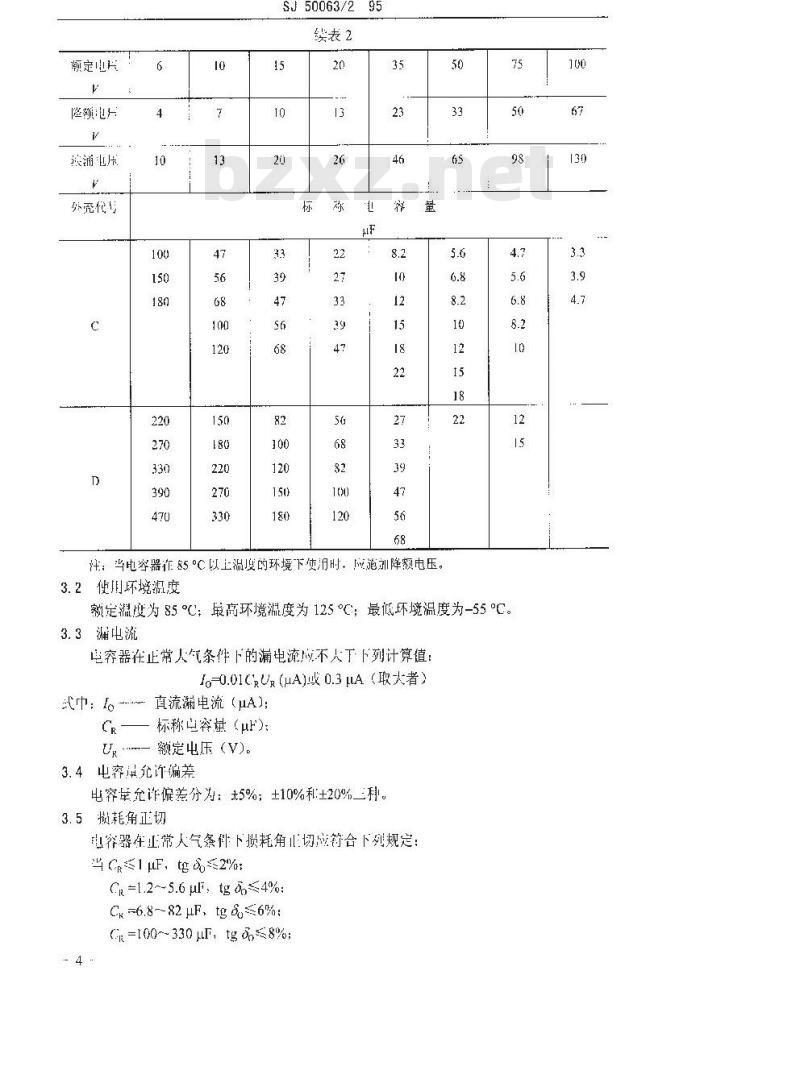

续表2
注：当电容器准85℃以上温度的环境下使润时。成范剂降额电压。3.2使用环境溉度
额定温度为85%℃：最高环境温度为125°℃：最低坏境温度为-55°℃。3.3漏电流
容器在止常人汽条件下的漏电流应不人下下列计算值：o-0.01CRU（HA)0.3μA（取大者）式中：I…直流漏电流（μA);
CR—标称容量（uF)
UR-额定电压（V)。
3.4电弃量允许偏差
出容量允诈遍差分为：去5%：±10%和：±20%二种。3.5损耗角正切
电容器在正常人气条件下损耗角切应符合下列规定：当 Cr≤1μF,g %≤2%:
Cr =1.2~-5.6 μF, tg ≤4%:
Ch =6.8--82 μF、tg %=≤6%:
CR=100~~330μF,tg≤8%;
SJ50063/2—95
Cr =390~~470 μF: tg ,10%:
注：对」 k-100 V的毛容器，*(u≥3.3μF，岛≤6%3.6高、低温稳定性
步骤1：（25 °C)
漏电流：不超过3.3条的见定：
比容围：在标称值及其允许偏差范围内：损耗角止切：不超过3.5条的规定。骤2：（.55°C）
电容意：变化量不超过步骤1测值的±8%损耗角止切：不超过3.5条的规定。步骤3：（25°C)
蒲电流：不超过3.3条的规定；
容量：变化量不超过步骤1测量估的2%损耗角止切：不超过3.5条的规定。步骤4：（85°℃）
漏电流：不超过下列计算倘：
I=0.1 CRUR(uA)或5 μA（取人者）电容量：变化量不超过步骤1测量值的±8%：损耗角正切：当C≤1μF时，≤4%；其他电容量的损耗角正切：不超过3.5条的规定：步骤5：（125）
凝电流：不超过下列计算值：
I-0.125 CrUR (μA)或 6.3 μA（取人者）电容量：变化量不超过步骤1测量值的±12%；损耗切：C≤1F对，%≤4%：
其他电容量的损耗角！切：不超过3.5条的规定：步骤6：（25°℃)
漏也流：不超过3.3条的规定；
电容量：变化量不超过步骤1测肇值的+2%：损耗角正切：不超过3.5条的规定。3.7浪滴压
电容器按表2的规定值经浪润电压试验后，应符合下列规定：漏电流：不超过3.3条的规定：
电容量：变化量不超过诚验前测肇值的±2%：损耗角止切：不超过3.5条的规定：3.8寿命
3. 8. 1 在 240 11000 h和2000h 时:在25°℃下（当需要测量时）
漏电流：不超过 3.3 条的规定值问2 倍;值容量：变化量不超过试验前测革放的=5%；- s-
HTKAONTKAca-
SJ50063/2—95
损耗角止切：不超逆3.5条的规定，在 85 °℃ :
蒲电流：不超过3.6条规定值。
在 125 °下：
湘电流：本不超过3.6条的规定值3. 8. 2 在4000 h、6000 h,8000 h和 10000 h 时;在25℃下（当需要测量时）
溯流：不超过3.3条的规定值的4倍：出容量：变化量不超过试验前测量值的110%：损耗角正切：不超过3.5条的规定。在: 85 °℃ 下:
电流：不超过3.6条的规定值的2倍，在125℃：
漏电流：不超过3.6条的规定值的2倍4质量保证规定
鉴定纪按表3划分
表鉴定组
鉴定纽代司
附加说明：
熟定电压范围
32~100
32--100
本规范自中国电子技术标准化研究所。本规范的国第四二二六起草。
本巍落亡要起节人：袁其兴刘进周毅：计划项口代号：B32006。
外克号
