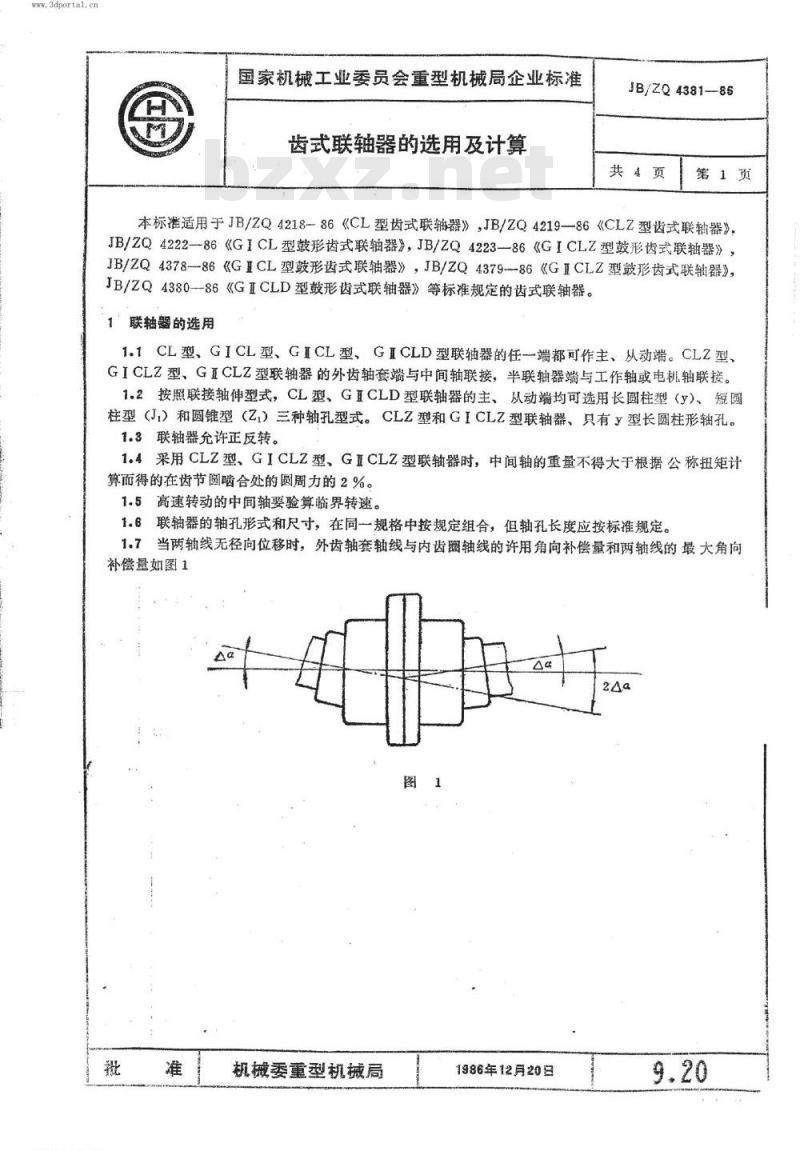

国家机械工业委员会重型机械局企业标准齿式联轴器的选用及计算
JB/ZQ4381--86
共4页
第1页
本标准适用于JB/ZQ4218-86《CL型齿式联轴器》，JB/ZQ4219—86《CLZ型齿式联轴器》，JB/ZQ4222-86《GICL型鼓形齿式联轴器》，JB/ZQ4223-86《GICLZ型鼓形齿式联轴器》，JB/ZQ4378-86《GICL型鼓形齿式联轴器》，JB/ZQ4379-86《GICLZ型鼓形齿式联轴器》，JB/ZQ4380-86《GICLD型鼓形齿式联轴器》等标准规定的齿式联轴器。“联轴器的选用
1.1CL型、GICL型、GICL型、GICLD型联轴器的任一端都可作主、从动端。CLZ型、GICLZ型、GICLZ型联轴器的外齿轴套端与中间轴联接，半联轴器端与工作轴或电机轴联接。1.2按照联接轴伸型式，CL型、GICLD型联轴器的主、从动端均可选用长圆柱型（y）、短圆柱型（J）和圆锥型（Z.）三种轴孔型式。CLZ型和GICLZ型联轴器、只有y型长圆柱形轴孔。1.3联轴器允许正反转。
1.4采用CLZ型、GICLZ型、GICLZ型联轴器时，中间轴的重量不得大于根据公称扭矩计算而得的在齿节圆啮合处的圆周力的2%。1.5高速转动的中间轴要验算临界转速。1.6联轴器的轴孔形式和尺寸，在同一规格中按规定组合，但轴孔长度应按标准规定。1.7当两轴线无径向位移时，外齿轴套轴线与内齿圈轴线的许用角向补偿量和两轴线的最大角向补偿量如图1
机械委重型机械局
1986年12月20日
ww.3dportal.cn
共4页第2页
CL,CLZ
JB/ZQ4381--86
2·4α
iiKAoNikAca
当两轴线无角向位移时，联轴器的许用径向补偿量如图2，CL型联轴器按表2的规定，GICL1.8
联轴器按表3的规定，GICL型联轴器按表4的规定图
联轴器型号
许用径向补偿量
联轴器型号
许用径向补偿量
联轴器型号
许用径向补偿量
联轴器型号
许用径向补偿量
联轴器型号
许用径向补偿量
w.3dportal.cn
GICL17
GICL10
GICL18
GICL19
GICL12
GICL13
GICL14
GICL21
GICL20免费标准bzxz.net
GICL22
GICL15
GICL23
GICL16
GICL24
ww.3dportal.cn
w.3dportal.cn
联轴器型号
许用径向补偿量
联轴器型号
许用径向补偿量
联轴器型号
JB/ZQ4881-86
GICL27
GICL25GI CL26
GICL28GICL29
GICL30
共4页第3页
G ICLiG ICL2/G ICL3G ICL4G ICLsG ICLeG ICL7G ICL8G ICLoGICL101.0
CICL11
许用径向补偿量
联轴器型号
许用径向补偿量
CICL18
CICL12
GICL20
GICL19
GICL21
CICL14
CICL15
GICL22
GICL28
CICL16
CICL17
GICL24

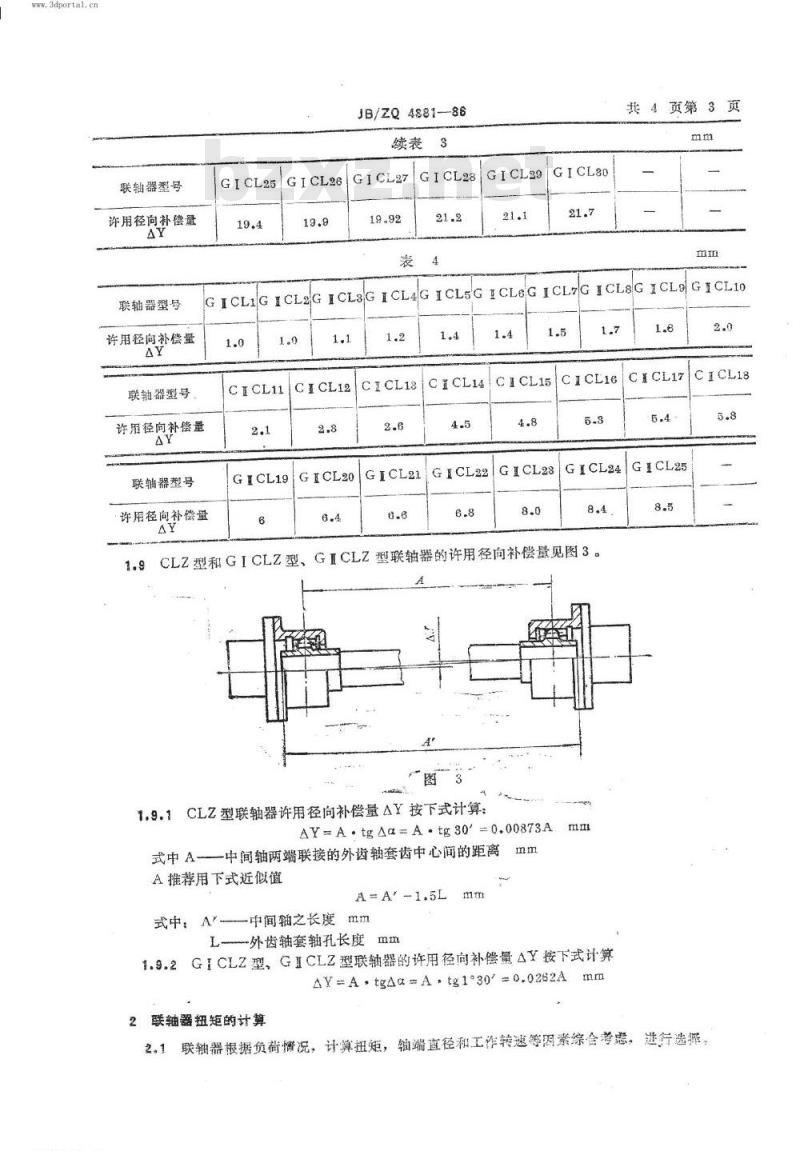

CLZ型和GICLZ型、GICLZ型联轴器的许用径向补偿量见图31.9.1CLZ型联轴器许用径向补偿量AY按下式计算：AY=A.tgAa=A.tg30*=0.00873Amm式中A——中间轴两端联接的外齿轴套齿中心间的距离mm
A推荐用下式近似值
A=A-1.5Lmm
式中：A中间轴之长度mm
L外齿轴套轴孔长度
1.9.2GICLZ型、GICLZ型联轴器的许用径向补偿量AY按下式计算AY=A.tgAα=A.tg1°30-0.0262Amm
GICL25
CICL18
2联轴器扭矩的计算
2.1联轴器根据负荷况，计算扭短，轴端直径和工准转速等因素综合考，进行选择，3dportal.cn
共4页第4页

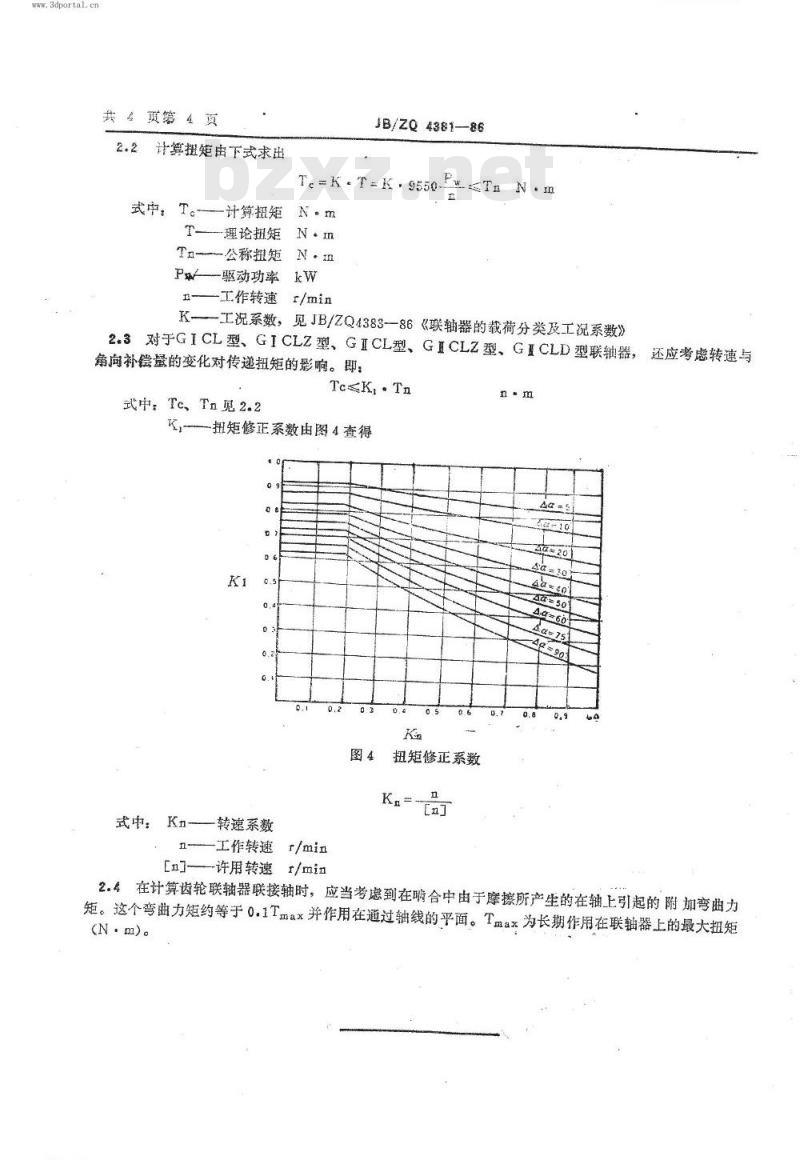

2.2计算扭矩由下式求出
JB/ZQ4381-86
T.=K.T=K.9550.
式中，T。计算扭矩
T-理论扭矩N·m
Tn-公称扭矩
Px/—驱动功率kW
工作转速
K—-工况系数，见JB/ZQ4383—86《联轴器的载荷分类及工况系数》TTKAoNiKAca-
2.3对于GICL型、GICLZ型、GICL型、GICLZ型、GICLD型联轴器，还应考虑转速与角向补偿量的变化对传递扭矩的影响。即：式中：Tc、Tn见2.2
TcK·Tn
K,扭矩修正系数由图4查得
扭矩修正系数
式中：Kn转速系数
n工作转速r/min
En]-—-许用转速r/min
2.在计算齿轮联轴器联接轴时，应当考虑到在畸合中由于摩擦所产生的在轴上引起的附加弯曲力矩。这个弯曲力矩约等于0.1Tmax并作用在通过轴线的平面。Tmax为长期作用在联轴器上的最大扭矩(N.m)。
3dportal.cn
