【国家标准(GB)】 技术制图 紧固组合的简化表示法 第1部分：一般原则

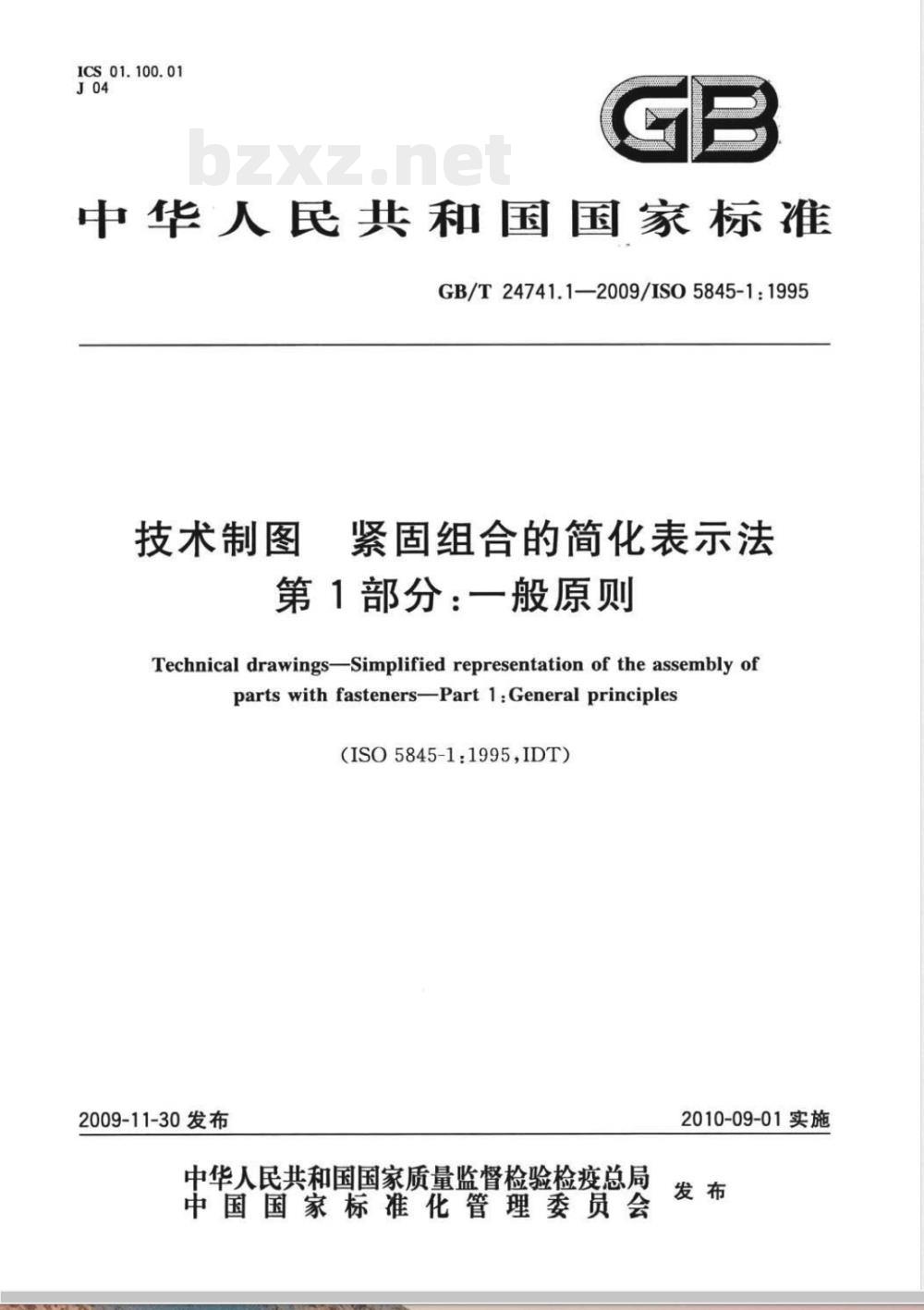

ICS01.100.01
中华人民共和国国家标准
GB/T24741.1—2009/ISO5845-1:1995技术制图
紧固组合的简化表示法
第1部分：一般原则
Technical drawingsSimplified representation of the assembly ofparts withfasteners-Part1:General principles（ISO5845-1:1995,IDT）
2009-11-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

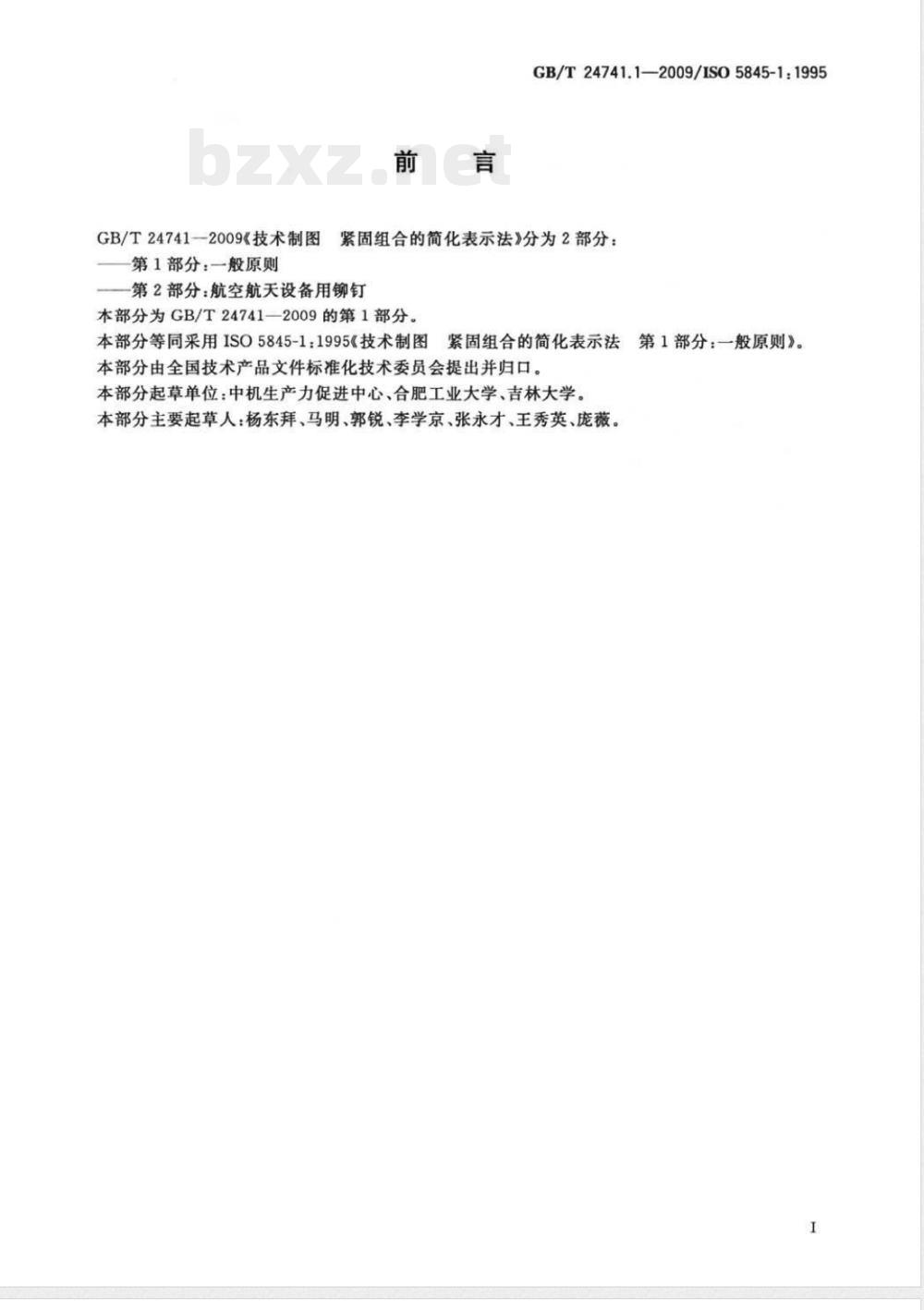

GB/T24741.1—2009/IS05845-1:1995GB/T24741—2009《技术制图紧固组合的简化表示法》分为2部分：第1部分：一般原则
一第2部分：航空航天设备用铆钉本部分为GB/T24741一2009的第1部分。日紧固组合的简化表示法
法第1部分：一般原则》。
本部分等同采用ISO5845-1：1995《技术制图本部分由全国技术产品文件标准化技术委员会提出并归口。本部分起草单位：中机生产力促进中心、合肥工业大学、吉林大学本部分主要起草人：杨东拜、马明、郭锐、李学京、张永才、王秀英、庞薇。I

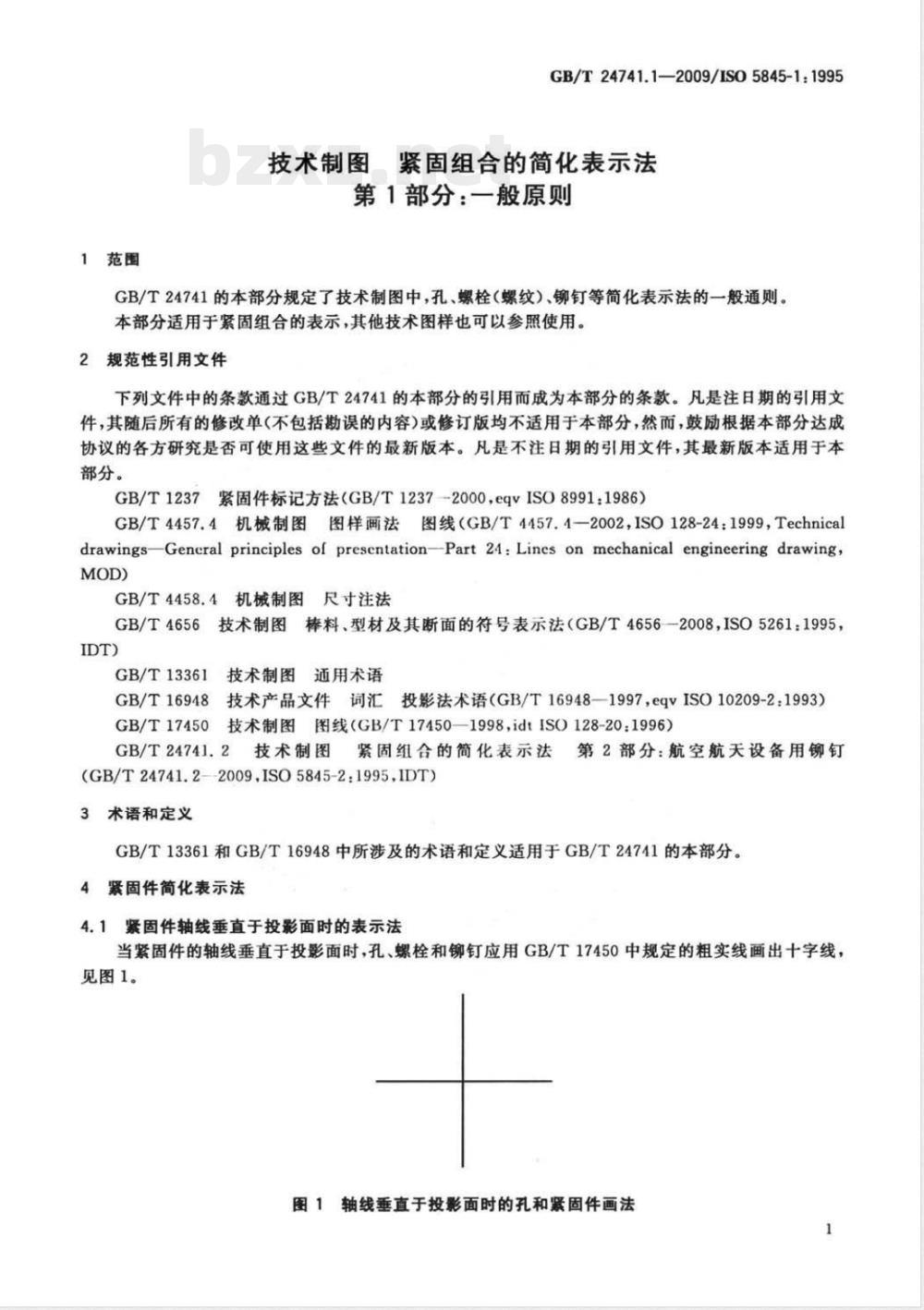

1范围
GB/T24741.1—2009/ISO5845-1:1995技术制图紧固组合的简化表示法第1部分：一般原则
GB/T24741的本部分规定了技术制图中，孔、螺栓（螺纹）、铆钉等简化表示法的一般通则。本部分适用于紧固组合的表示，其他技术图样也可以参照使用。2规范性引用文件
下列文件中的条款通过GB/T24741的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1237紧固件标记方法（GB/T1237-2000eqvISO8991：1986）GB/T4457.4机械制图图样画法图线（GB/T4457.4—2002，ISO128-24：1999，TechnicaldrawingsGencral principles ol presentation-Part 24:Lines on mechanical engineering drawing,MOD)
GB/T4458.4#
机械制图尺寸注法
GB/T4656技术制图棒料、型材及其断面的符号表示法（GB/T4656—2008，ISO5261：1995，IDT)
GB/T13361
技术制图通用术语
GB/T16948
技术产品文件词汇投影法术语（GB/T16948—1997，eqvISO10209-2：1993）GB/T17450技术制图图线（GB/T17450—1998idtISO128-20：1996）GB/T24741.2
技术制图紧固组合的简化表示法第2部分：航空航天设备用铆钉
（GB/T24741.2--2009.ISO5845-2:1995,IDT）3术语和定义
GB/T13361和GB/T16948中所涉及的术语和定义适用于GB/T24741的本部分。4紧固件简化表示法
4.1紧固件轴线垂直于投影面时的表示法当紧固件的轴线垂直于投影面时，孔、螺栓和铆钉应用GB/T17450中规定的粗实线画出十字线，见图1。
图1轴线垂直于投影面时的孔和紧固件画法1

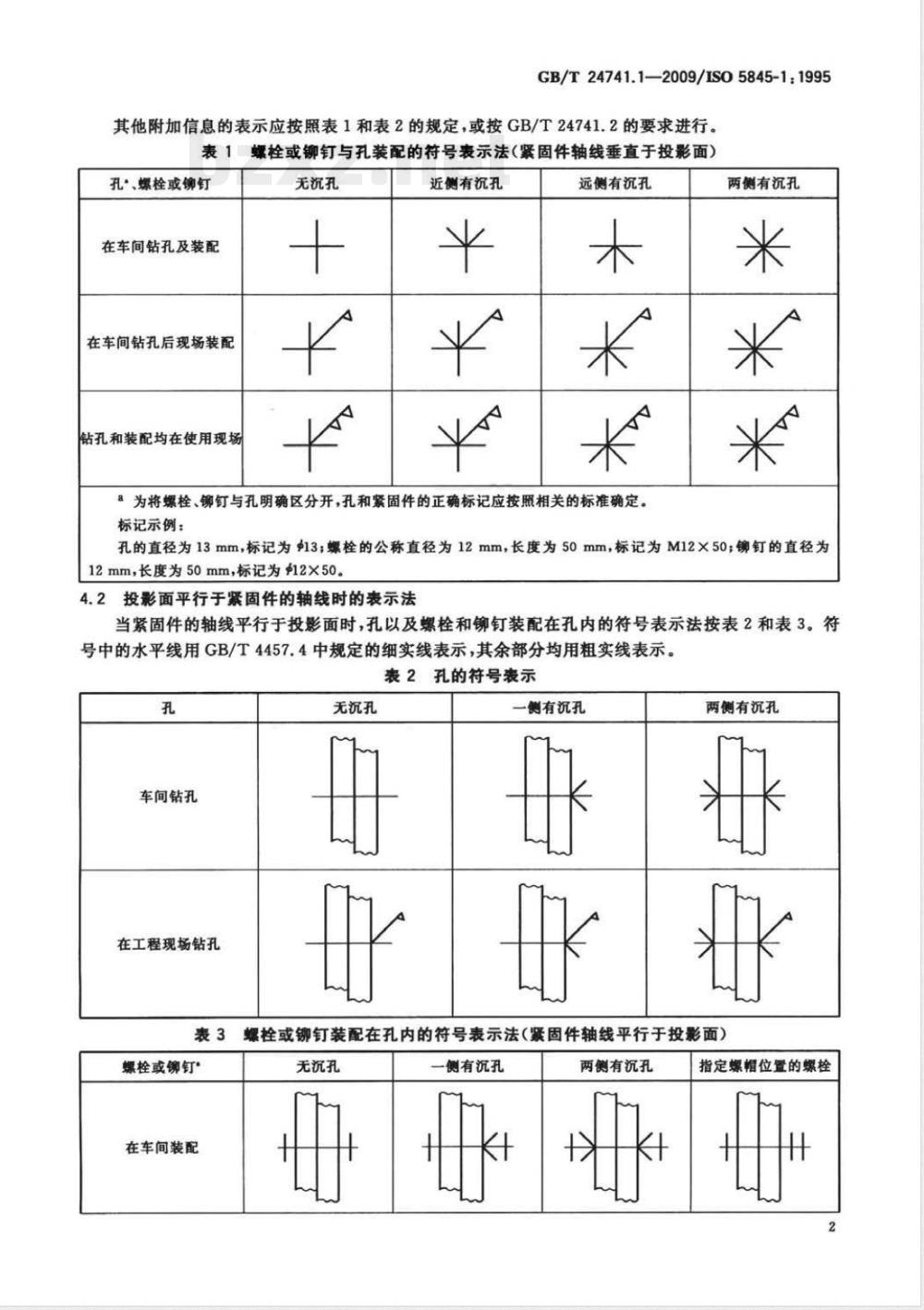

GB/T24741.1-2009/S05845-1:1995其他附加信息的表示应按照表1和表2的规定，或按GB/T24741.2的要求进行表1
孔·、螺栓或铆钉免费标准bzxz.net
在车间钻孔及装配
在车间钻孔后现场装配
钻孔和装配均在使用现场
螺栓或铆钉与孔装配的符号表示法（紧固件轴线垂直于投影面）无沉孔
近侧有沉孔
远侧有沉孔
两侧有沉孔
为将螺栓、铆钉与孔明确区分开，孔和紧固件的正确标记应按照相关的标准确定。标记示例：
孔的直径为13mm，标记为13；螺栓的公称直径为12mm，长度为50mm，标记为M12×50；铆钉的直径为12mm，长度为50mm，标记为2×50。4.2投影面平行于紧固件的轴线时的表示法当紧固件的轴线平行于投影面时，孔以及螺栓和铆钉装配在孔内的符号表示法按表2和表3。符号中的水平线用GB/T4457.4中规定的细实线表示，其余部分均用粗实线表示。表2孔的符号表示
车间钻孔
在工程现场钻孔
无沉孔
一侧有沉孔
两侧有沉孔
表3螺栓或铆钉装配在孔内的符号表示法（固件轴线平行于投影面）螺栓或铆钉
在车间装配
无沉孔
侧有沉孔
两侧有沉孔
指定螺帽位置的螺栓
螺栓或铆钉
在工程现场装配
钻孔，螺栓或铆钉装配
均在工程现场
无沉孔

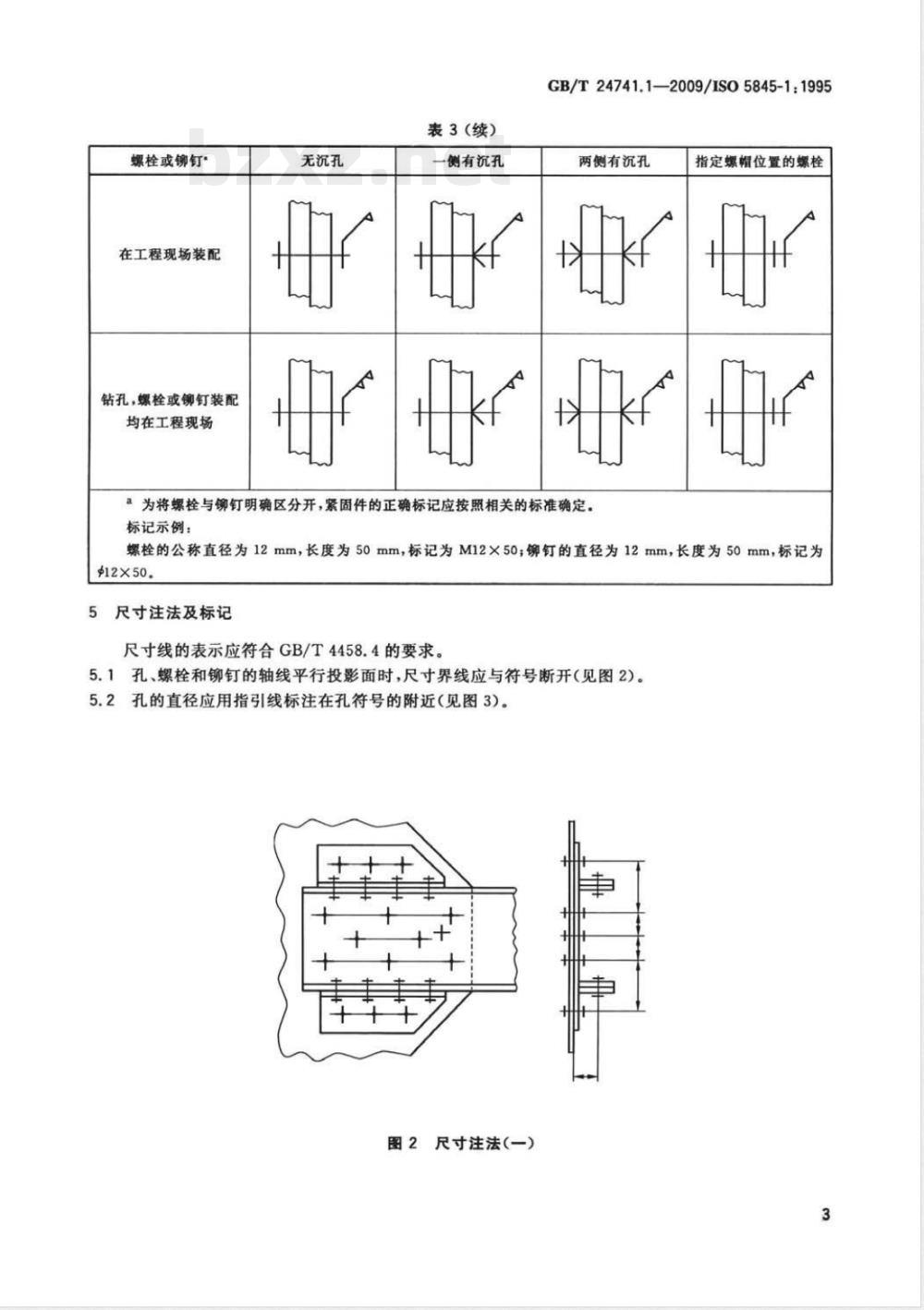

表3（续）
侧有沉孔
GB/T24741.1—2009/ISO5845-1:1995两侧有沉孔
a为将螺栓与铆钉明确区分开，紧固件的正确标记应按照相关的标准确定。标记示例：
指定螺帽位置的螺栓
螺栓的公称直径为12mm，长度为50mm，标记为M12×50；铆钉的直径为12mm，长度为50mm，标记为钟12×50。
5尺寸注法及标记
尺寸线的表示应符合GB/T4458.4的要求。5.1孔、螺栓和铆钉的轴线平行投影面时，尺寸界线应与符号断开（见图2）。5.2孔的直径应用指引线标注在孔符号的附近（见图3）。图2尺寸注法(一)
GB/T24741.1-—2009/IS05845-1：199510×$17
图3尺寸注法（二）
5.3螺栓和铆钉的规格应按相应标准规定的标记方法用指引线进行标注。5.4规格参数完全相同的一组孔、螺栓和铆钉，可在一个单元中进行标注。在这种情况下，孔、螺栓和铆钉的数量应标注在标记的前面（见图3和图4)。5.5当孔、螺栓和铆钉与中心线等距离时，应按图3、图4和图5的形式标注。5XGB/T1237螺栓M16×45
L70×7—3500
4×100
图4尺寸注法（三）
24×85
工160-810
图5尺寸注法（四）
(R1500)
