【国家标准(GB)】 机械制图 机件上倾斜结构的表示法

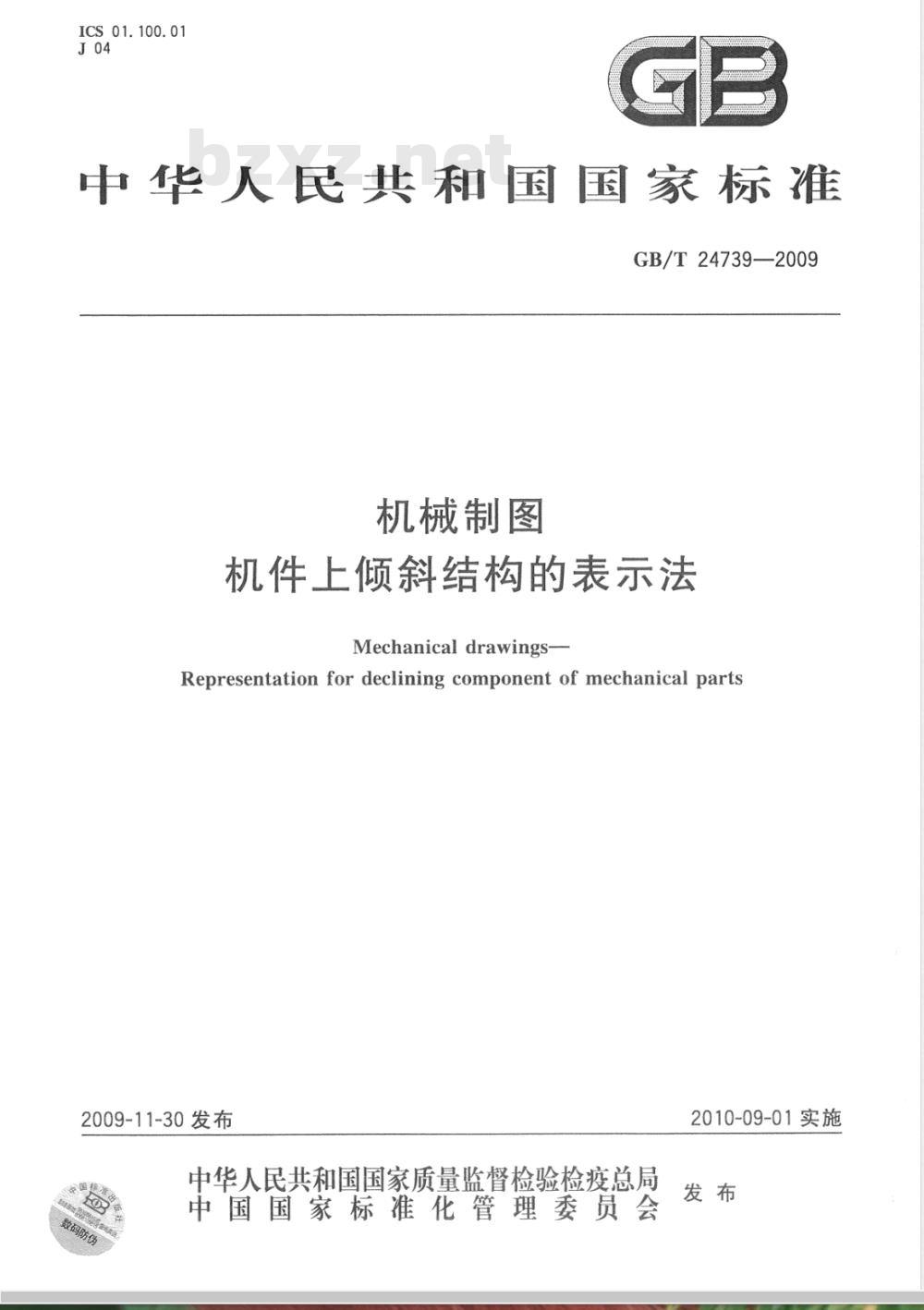

ICS 01.100.01
中华人民共和国国家标准
GB/T24739-2009
机械制图
机件上倾斜结构的表示法
Mechanicaldrawings
Representation for declining component of mechanical parts2009-11-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

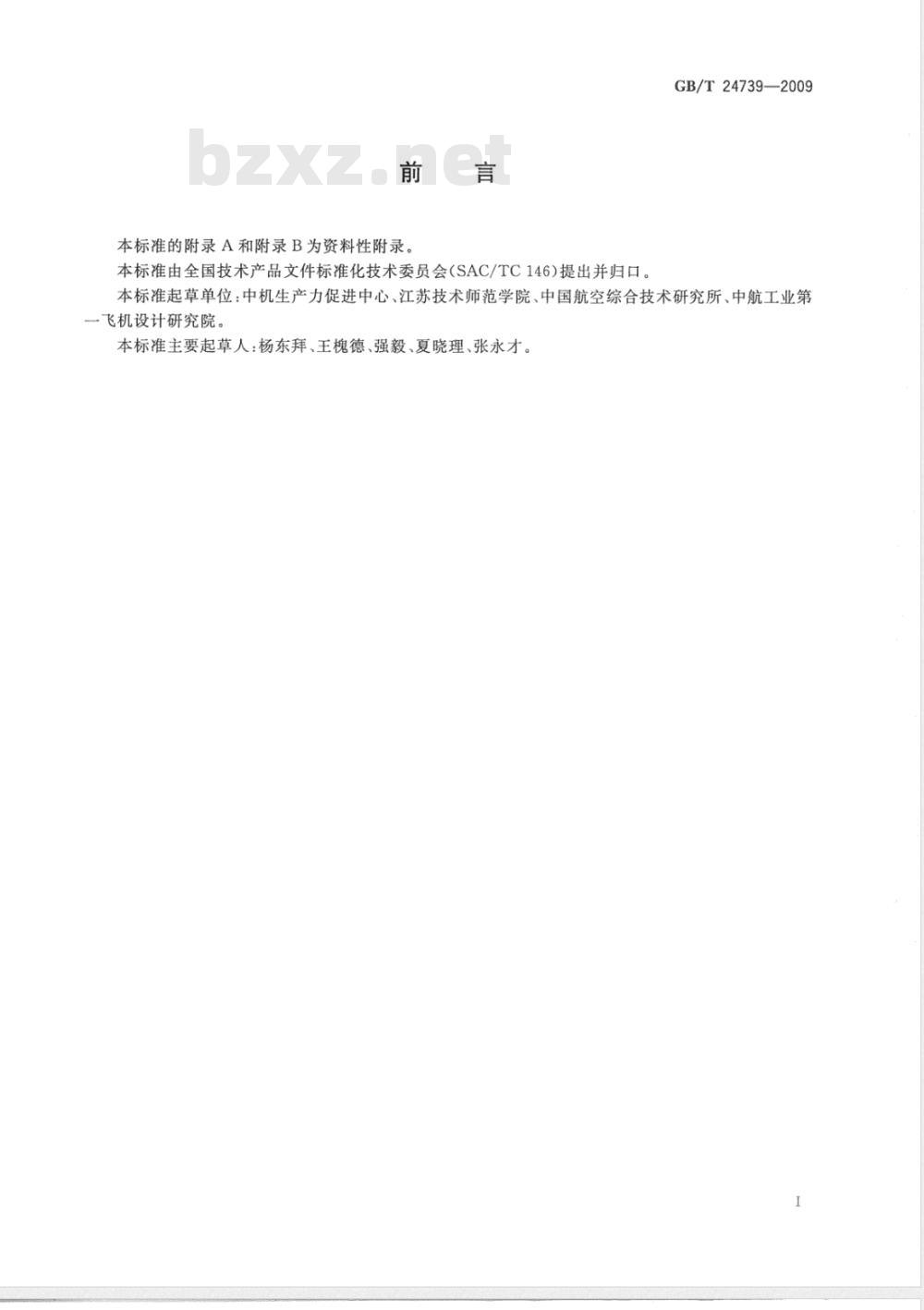

本标准的附录A和附录B为资料性附录。本标准由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。GB/T24739—2009
本标准起草单位：中机生产力促进中心、江苏技术师范学院、中国航空综合技术研究所、中航工业第一飞机设计研究院。
本标准主要起草人：杨东拜、王槐德、强毅、夏晓理、张永才。1范围
机械制图
机件上倾斜结构的表示法

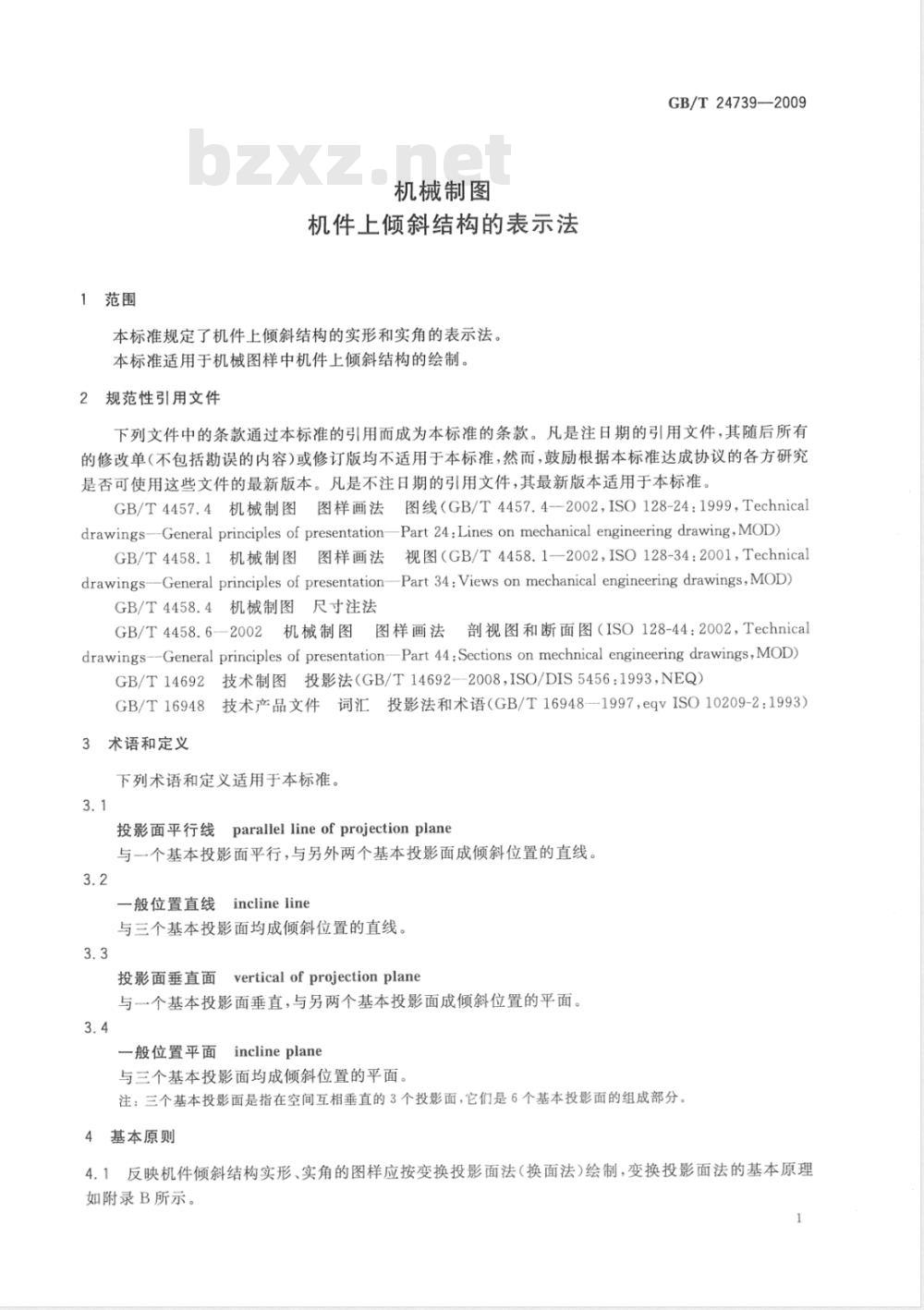

本标准规定了机件上倾斜结构的实形和实角的表示法。本标准适用于机械图样中机件上倾斜结构的绘制。2规范性引用文件
GB/T24739—2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4457.4机械制图图样画法图线（GB/T4457.4-2002，ISO128-24：1999，Technicaldrawings--General principles of presentation-Part 24:Lines on mechanical engineering drawing,MOD)GB/T4458.1机械制图图样画法视图（GB/T4458.1—2002，ISO128-34：2001，Technicaldrawings-General principles of presentation-Part 34:Views on mechanical engineering drawings,MOD)GB/T4458.4机械制图尺寸注法
GB/T4458.6---2002机械制图图样画法剖视图和断面图（ISO128-44：2002，Technicaldrawings--General principles of presentation-Part 44:Sections on mechnical engineering drawings,MOD)GB/T14692技术制图投影法（GB/T14692--2008，ISO/DIS5456：1993，NEQ）GB/T16948技术产品文件词汇投影法和术语（GB/T16948--1997，eqvISO10209-2：1993）3术语和定义
下列术语和定义适用于本标准。3.1
投影面平行线parallellineof projectionplane与一个基本投影面平行，与另外两个基本投影面成倾斜位置的直线。3.2
一般位置直线inclineline
与三个基本投影面均成倾斜位置的直线。3.3
vertical of projectionplane
投影面垂直面
与一个基本投影面垂直，与另两个基本投影面成倾斜位置的平面。3.4
inclineplane
一般位置平面
与三个基本投影面均成倾斜位置的平面。注：三个基本投影面是指在空间互相垂直的3个投影面，它们是6个基本投影面的组成部分。4基本原则
4.1反映机件倾斜结构实形、实角的图样应按变换投影面法（换面法）绘制，变换投影面法的基本原理如附录B所示。
GB/T24739—2009

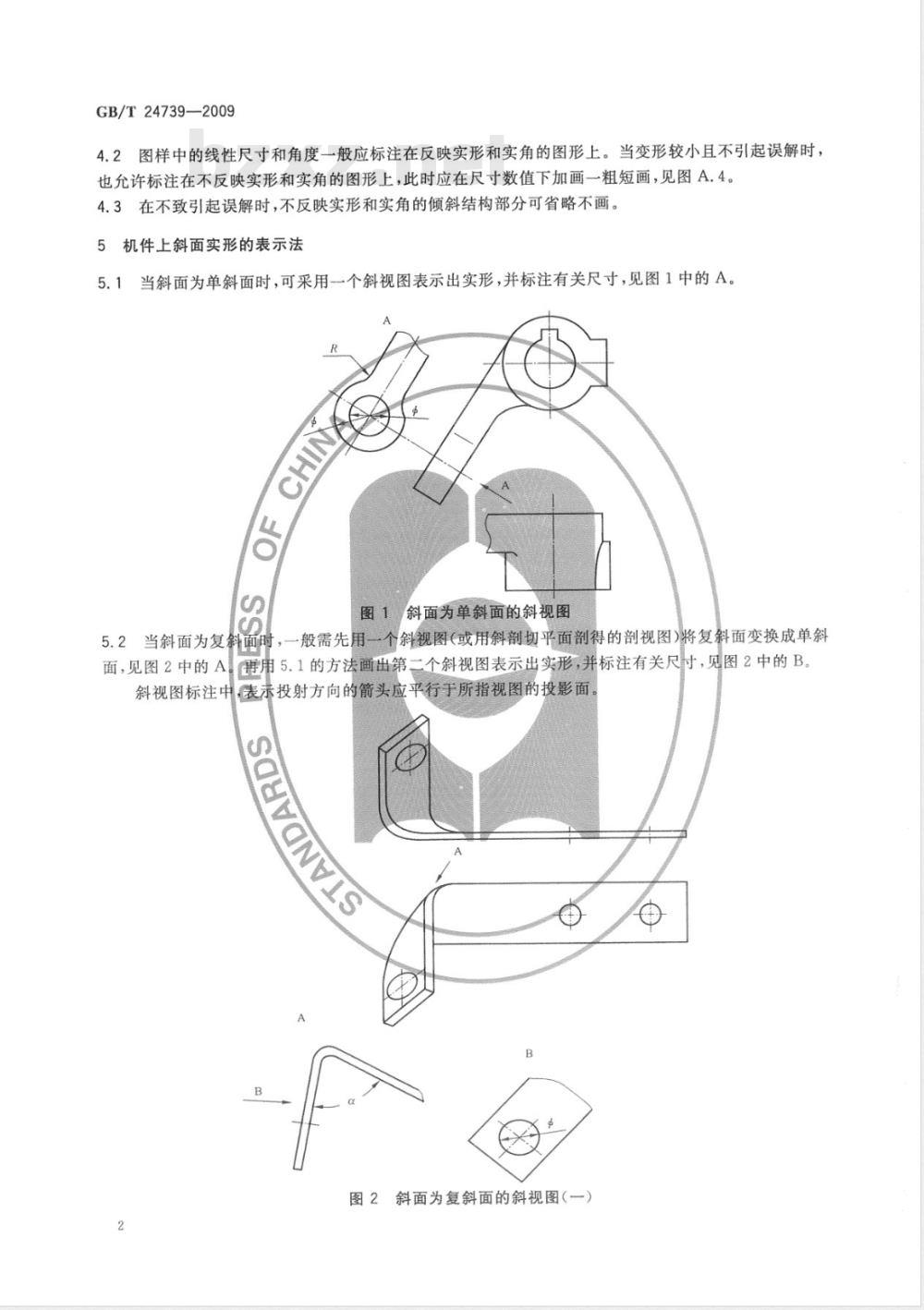

4.2图样中的线性尺寸和角度一般应标注在反映实形和实角的图形上。当变形较小且不引起误解时，也允许标注在不反映实形和实角的图形上，此时应在尺寸数值下加画一粗短画，见图A.4。4.3在不致引起误解时，不反映实形和实角的倾斜结构部分可省略不画。5机件上斜面实形的表示法
5.1当斜面为单斜面时，可采用一个斜视图表示出实形，并标注有关尺寸，见图1中的A。C
图1斜面为单斜面的斜视图
5.2当斜面为复斜面时，一般需先用一个斜视图(或用斜剖切平面剖得的剖视图)将复斜面变换成单斜面，见图2中的A再用5.1的方法画出第二个斜视图表示出实形，并标注有关尺寸，见图2中的B。斜视图标注中表示投射方向的箭头应平行于所指视图的投影面。S
图2斜面为复斜面的斜视图（一）GB/T24739-—2009

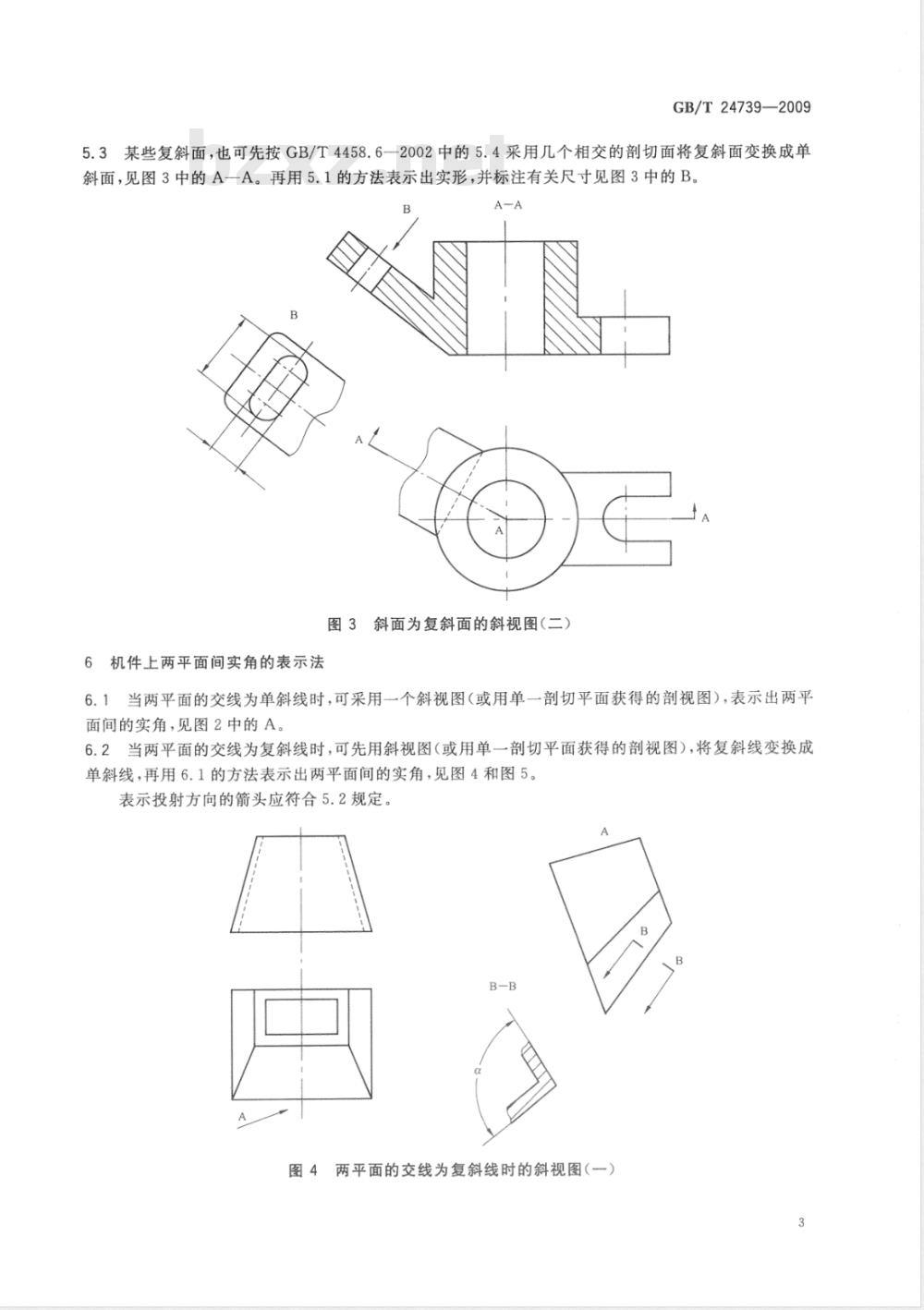

5.3某些复斜面，也可先按GB/T4458.6一2002中的5.4采用几个相交的剖切面将复斜面变换成单斜面，见图3中的A--A。再用5.1的方法表示出实形，并标注有关尺寸见图3中的B。A-A
图3斜面为复斜面的斜视图（二）6机件上两平面间实角的表示法
6.1当两平面的交线为单斜线时，可采用一个斜视图（或用单一剖切平面获得的剖视图），表示出两平面间的实角，见图2中的A。
6.2当两平面的交线为复斜线时，可先用斜视图（或用单一剖切平面获得的剖视图），将复斜线变换成单斜线，再用6.1的方法表示出两平面间的实角，见图4和图5。表示投射方向的箭头应符合5.2规定。B-B
图4两平面的交线为复斜线时的斜视图（一）GB/T24739—2009
两平面的交线为复斜线时的斜视图（二）7机件上轴线与平面间实角的表示法平面为与轴线所平行的基本投影面相垂直的单斜面时，轴线与平面间的实角可7.1当轴线为单余
直接注出，见图6。
图6单斜线轴线与平面间的实角标注7.2当轴线为复斜线，平面与某一基本投影面平行时，可采用图7的表达方法。图中所注角度α为轴线与平面间的实角。
8弯管上轴线间实角的表示法
图7复斜线轴线与平面间的实角标注GB/T24739—2009
当弯管上某一段轴线位于单斜面上时，则与邻接的另一段轴线所夹的实角可按图8中的B绘出8.1
并标注。
8.2当弯管弯折处的邻接轴线所确定的平面为复斜面时，如图8弯管中右端的两段邻接轴线，可按5.2的方法，用换面法两次换面，画两个斜视图表示出复斜面上两段邻接轴线所夹的实角，见图8中的C和D。表示投影方向的箭头应符合5.2规定。A
注：图中为确定投射方向C的作图线及其投影线一般应用细实线画出。图8弯管的单斜面与复斜面表示方法GB/T24739—2009
：弯管的尺寸也可按图9所示方法标注。8.3
弯管的尺寸标注
附录A
（资料性附录）
机件上倾斜结构的图样示例
本附录列举了一些图例，主要说明机件上倾斜结构的图样画法和尺寸注法。A.1垫片（见图A.1)用以表示实形的画法和尺寸注法。A.2支座（见图A.2)用以表示实形、实角的画法和尺寸注法。A.3涨块（见图A.3)用以表示实角的画法和尺寸注法。A.4弯管（见图A.4)表示用坐标法绘制的图样。45%
GB/T24739-—2009
单位为毫米
GB/T24739—2009
图A.2支座
单位为毫米
图A.3涨块免费标准bzxz.net
GB/T24739—2009
单位为毫米
2×$20T140
