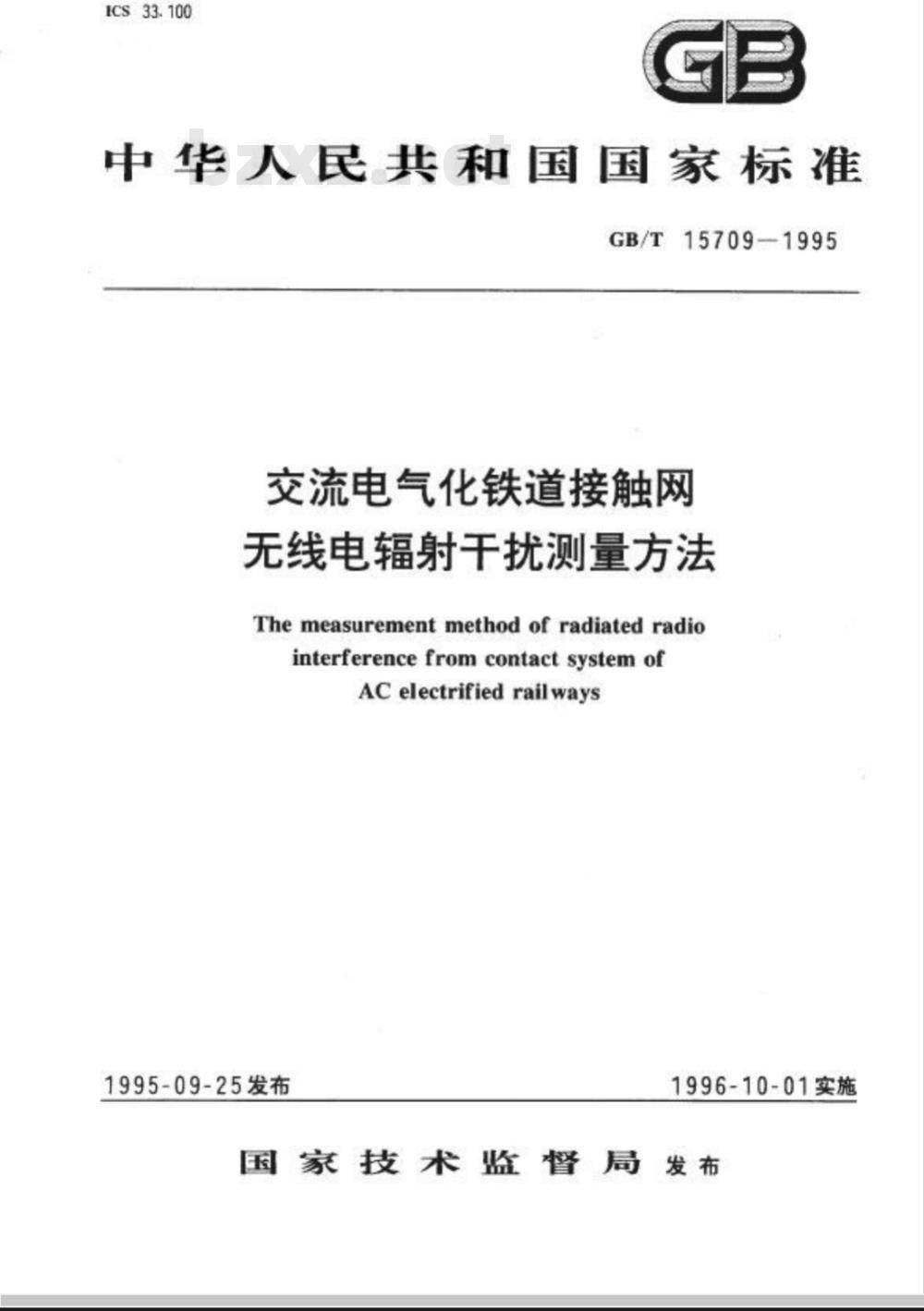

ICS33.100
中华人民共和国国家标准
GB/T15709-1995
交流电气化铁道接触网
无线电辐射干扰测量方法
The measurement method of radiated radiointerferencefromcontactsystemofAC electrified railways
1995-09-25发布
1996-10-01实施
国家技术监督局发布

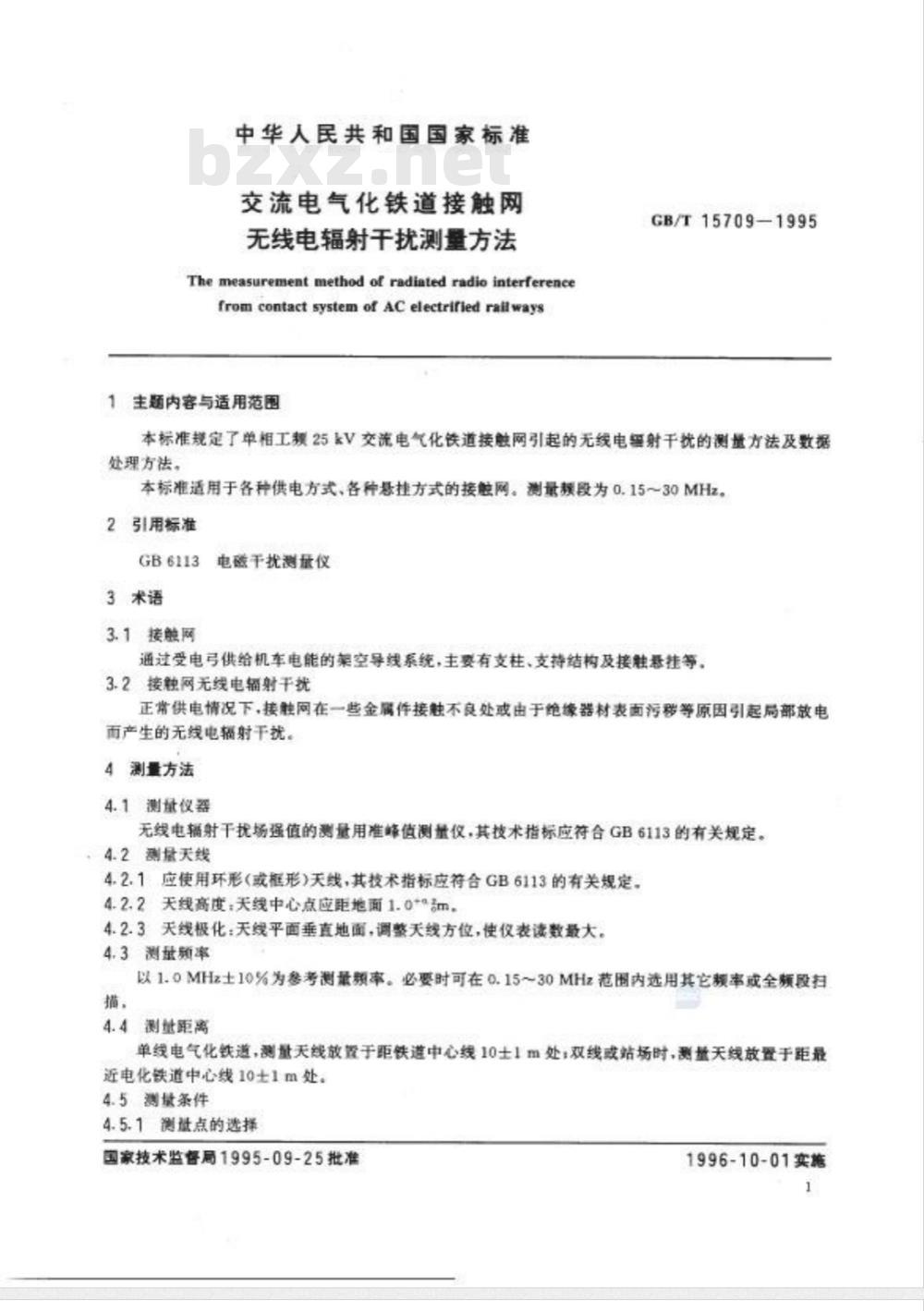

中华人民共和国国家标准
交流电气化铁道接触网
无线电辐射干扰测量方法
The measurement method of radiated radio interferencefrom contactsystemofAC electriried rall ways1主题内容与适用范围
GB/T15709-1995
本标准规定了单相工规25V交流电气化铁道接触网引起的无线电辐射干优的测量方法及数据处理方法。
本标准适用于各种供电方式、各种悬挂方式的接触网。测量规段为0.15～30MHz。2引用标准
GB6113电磁干扰测量仪
3术语
3.1接触网
通过受电弓供给机车电能的架空导线系统，主要有支柱、支持结构及接触悬挂等。3.2接触网无线电辐射干扰
正常供电情况下，接触网在一些金属件接触不良处或由于绝缘器材表面污移等原因引起局部放电而产生的无线电辐射干扰。
4测量方法
4.1测量仪器
无线电辐射干扰场强值的测量用准峰值测量仅，其技术指标应符合GB6113的有关规定。4.2测量天线
4.2.1应使用环形（或框形）天线，其技术指标应符合GB6113的有关规定。4.2.2天线高度：天线中心点应距地面1.0+m，4.2.3天线极化：天线平面垂直地面，调整天线方位，使仪表读数最大。4.3测量率
以1.0MHz士10%为参考测量期率。必要时可在0.15～30MHz范围内选用其它颖率或全顺段扫描，
4.4测量距离
单线电气化铁道，测量天线放置于距铁遵中心线10士1m处：双线或站场时，测量天线放置于距最近电化铁道中心线10士1m处。下载标准就来标准下载网
4.5测量条件
4.5.1测量点的选择
国家技术监督局1995-09-25批准1996-10-01实施
GB/T15709-1995

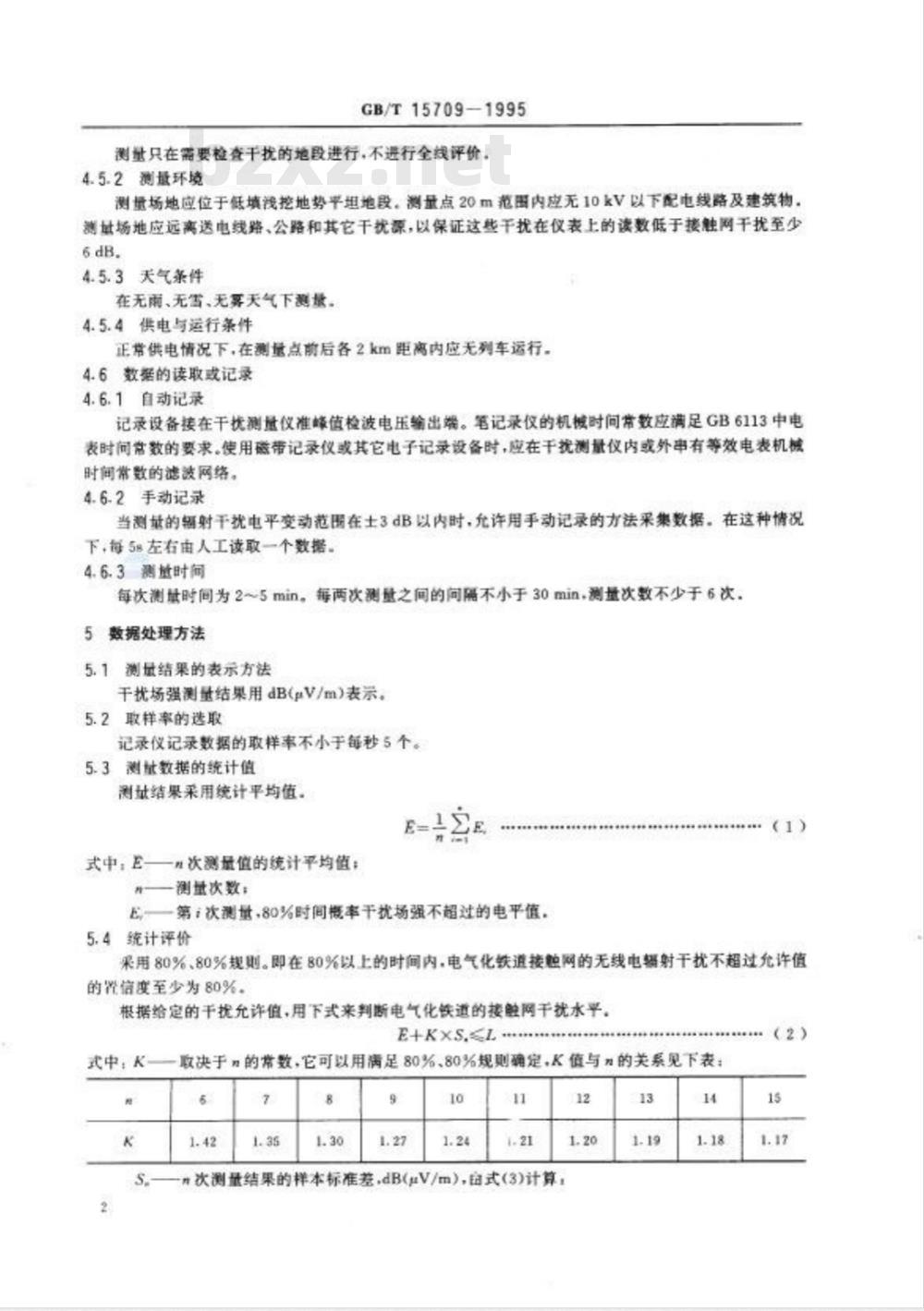

测量只在需要检查干扰的地段进行，不进行全评价，4.5.2测量环境
测量场地应位于低填浅挖地势平坦地段，测量点20m范围内应无10kV以下配电线路及建筑物，测敏场地应远离送电线路、公路和其它干扰源，以保证这些干扰在仪表上的读数低于接触网干扰至少6 dB.
4.5.3天气条件
在无雨、无雪、无雾天气下测量。4.5.4供电与运行条件
正常供电情况下，在测量点前后各2km距离内应无列车运行。4.6数据的读取或记录
4.6.1自动记录
记录设备接在干扰测量仪准蜂值检波电压输出端。笔记录仅的机械时间常数应满足GB6113中电表时间常数的要求。使用磁带记录仪或其它电子记录设备时，应在干扰测量仪内或外审有等效电表机械时润常数的滤波网络。
4.6-2手动记录
当测量的辐射干扰电平变动范围在士3dB以内时，允许用手动记录的方法采集数据：在这种情况下，每58左右由人工读取一个数据。4.6.3测整时间
每次测量时间为2～5min。每两次测量之间的间隔不小于30min，测量次数不少于6次，5数据处理方法
5.1测量结果的表示方法
干扰场强测量结果用dB(pV/m）表示。5.2取样率的选取
记录仪记录数据的取样率不小于每秒5个。5.3测量数据的统计值
测基结果采用统计平均值。
.....(1)
式中，E一n次测量值的统计平均值：并——测量次数：
E一第次测量，80%时间概率干扰场强不超过的电平值，5.4统计评价
采用80%、80%规则。即在80%以上的时间内，电气化铁道接触网的无线电辑射干扰不超过允许值的置信度至少为80%。
根据给定的干扰允许值，用下式来判断电气化铁道的接触网干扰水平。E+KXS.L
式中：K
取决于n的常数，它可以用满足80%、80%规则确定，K值与的关系见下表：6

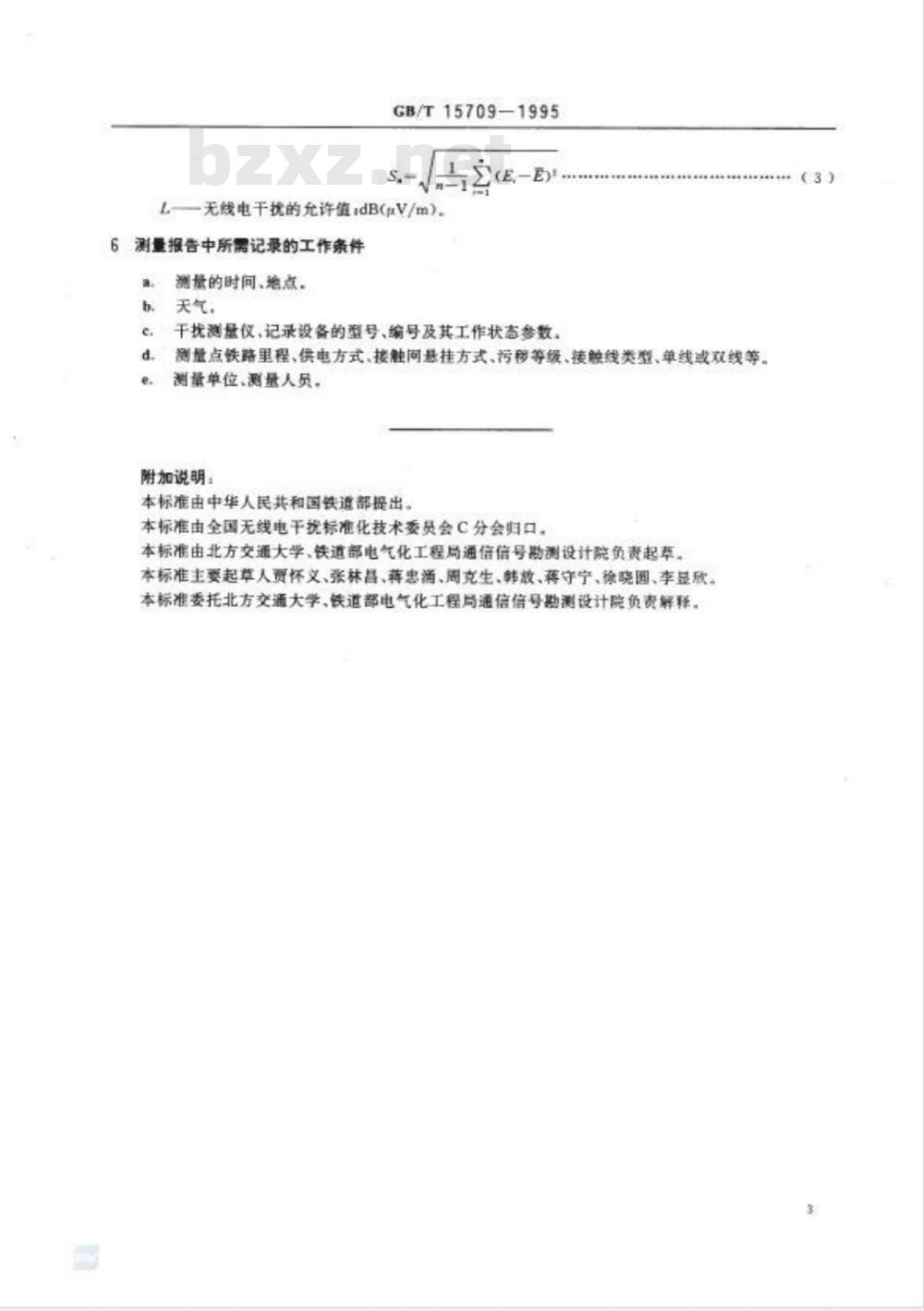

#次测量结果的样本标准差，dB（μV/m），自式（3）计算：12
GB/T15709-1995
L-—无线电干扰的允许值dB（μV/m）测量报告中所需记录的工作条件6
测量的时间、地点。
天气，
干扰测量仅、记录设备的型号、编号及其工作状态参数。测量点铁路里程、供电方式、接触同悬挂方式、污移等级、接触线类型、单线或双线等，测量单位、测量人员。
附加说明：
本标准由中华人民共和国铁道部提出。本标准由全国无线电干扰标准化技术委员会C分会归口，本标准由北方交通大学、铁道部电气化工程局通信信号勘测设计院负责起草。本标准主要起草人贾怀义、张林昌、蒋忠涌、周克生、韩放、蒋守宁、徐晓圆、李显欣。本标准委托北方交通大学、铁道部电气化工程局通信信号勘测设计院负责解释。(3)
