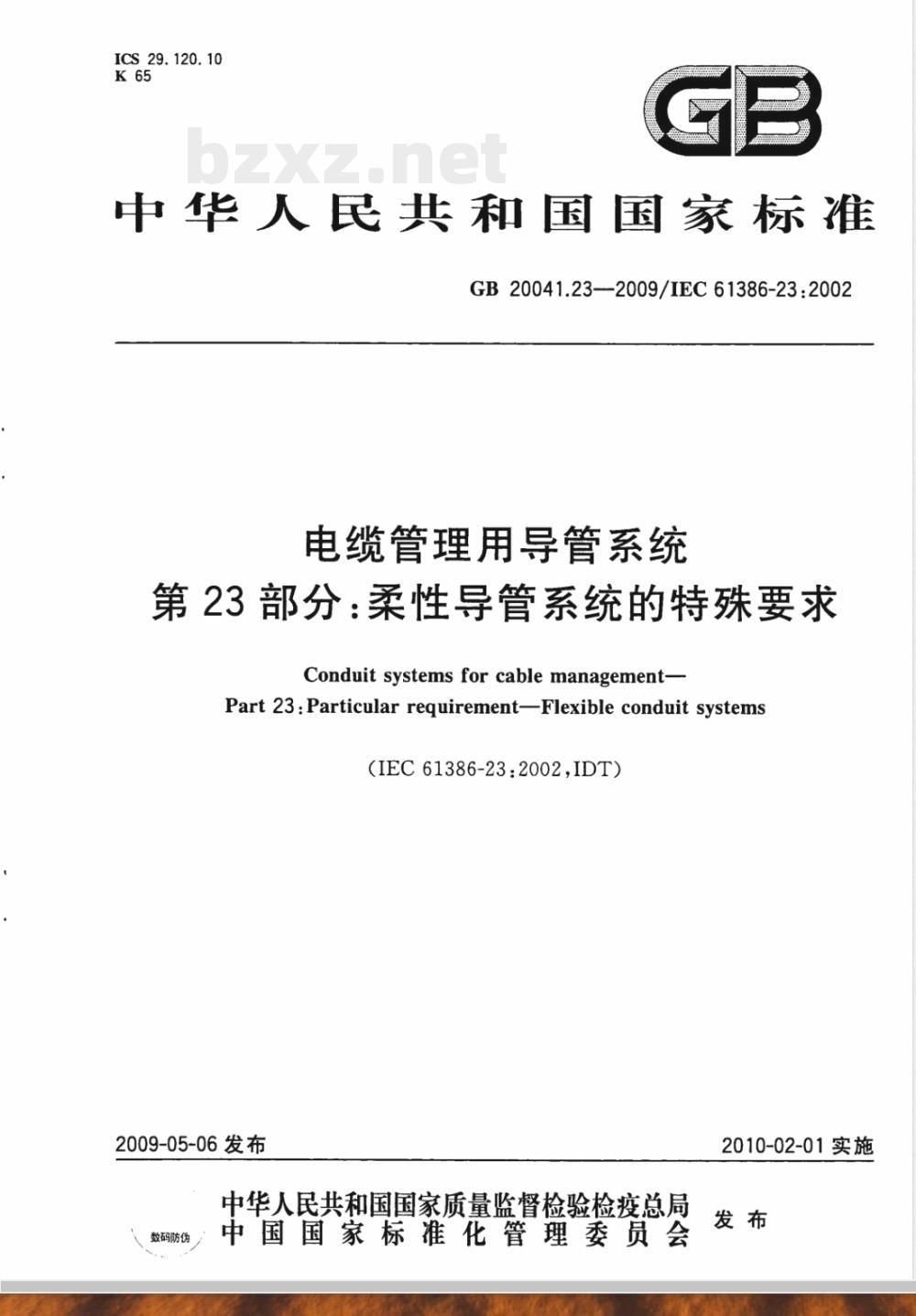

【国家标准(GB)】 电缆管理用导管系统 第23部分：柔性导管系统的特殊要求

ICS 29. 120. 10
中华人民共和国国家标准
GB 20041.23-2009/IEC 61386-23:2002电缆管理用导管系统
第23 部分：柔性导管系统的特殊要求Conduit systems for cable management-Part 23 : Particular requirement-Flexible conduit systems(IEC61386-23:2002,IDT)
2009-05-06发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2010-02-01实施

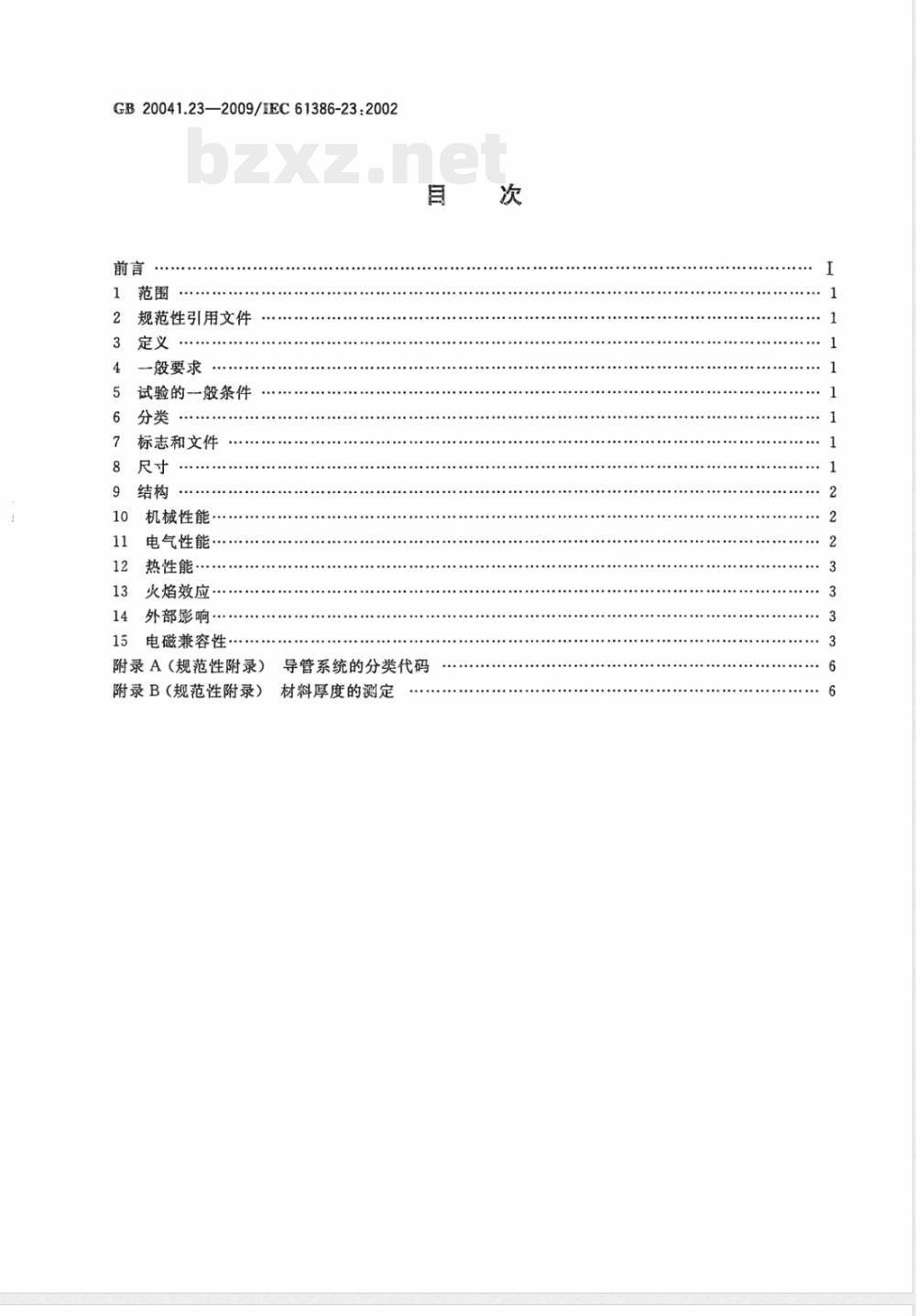

GB20041.23—2009/EC61386-23:2002前言
规范性引用文件
一般要求
试验的一般条件
标志和文件
机械性能·
电气性能·
热性能·
火焰效应
外部影响…
电磁兼容性
附录A（规范性附录）
附录B（规范性附录）
导管系统的分类代码
材料厚度的测定

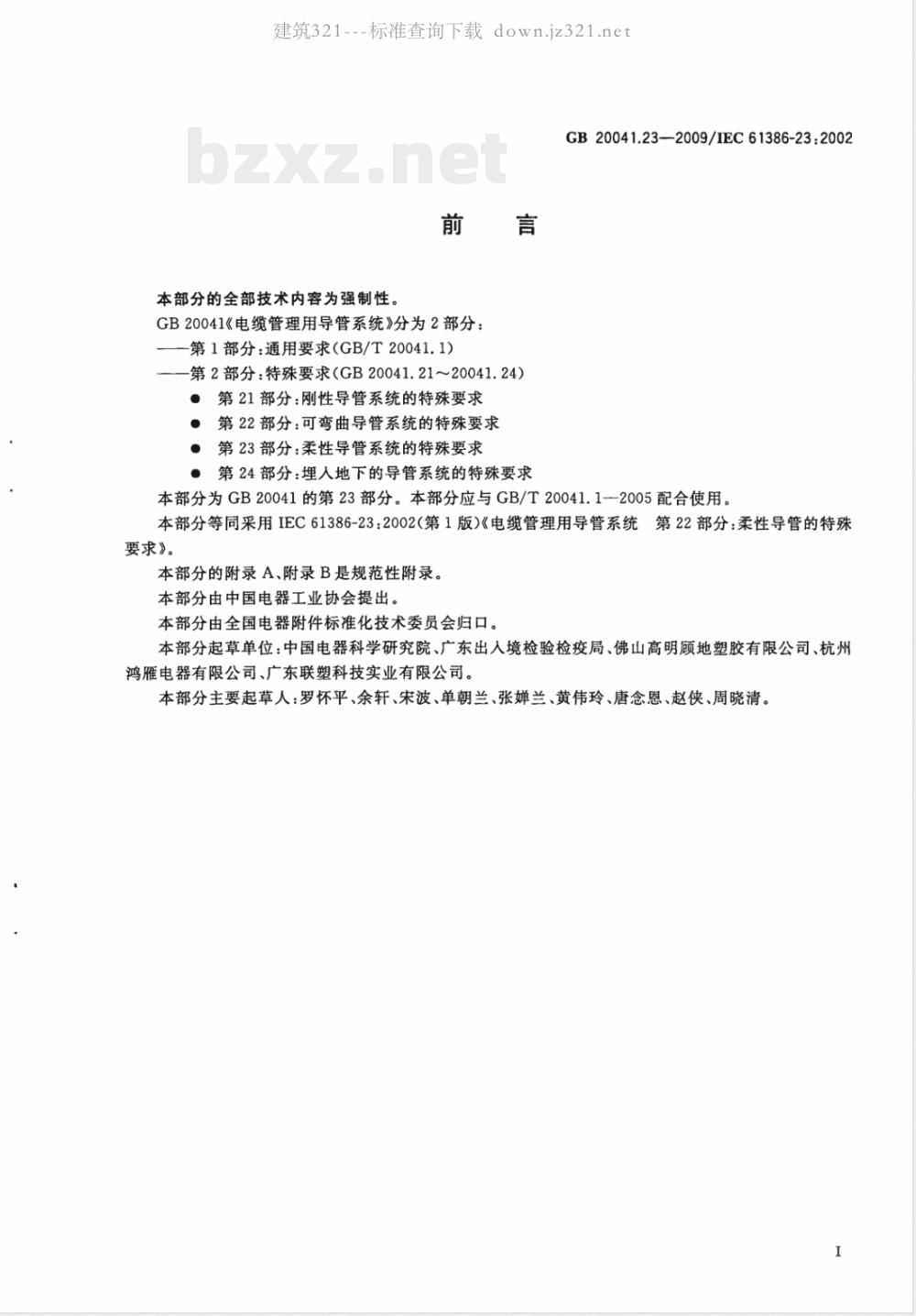

建筑321---标准查询下载down.jz321.netGB20041.23--2009/IEC61386-23:2002前言
本部分的全部技术内容为强制性。GB20041《电缆管理用导管系统》分为2部分：一第1部分：通用要求（GB/T20041.1）——第2部分：特殊要求（GB20041.21～20041.24）·第21部分：刚性导管系统的特殊要求·第22部分：可弯曲导管系统的特殊要求·第23部分：柔性导管系统的特殊要求·第24部分：埋入地下的导管系统的特殊要求本部分为GB20041的第23部分。本部分应与GB/T20041.1一2005配合使用。本部分等同采用IEC61386-23：2002（第1版）《电缆管理用导管系统第22部分：柔性导管的特殊要求》。
本部分的附录A、附录B是规范性附录。本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会归口。本部分起草单位：中国电器科学研究院、广东出人境检验检疫局、佛山高明顾地塑胶有限公司、杭州鸿雁电器有限公司、广东联塑科技实业有限公司。本部分主要起草人：罗怀平、余轩、宋波、单朝兰、张婵兰、黄伟玲、唐念恩、赵侠、周晓清。H
建筑321---标准查询下载网

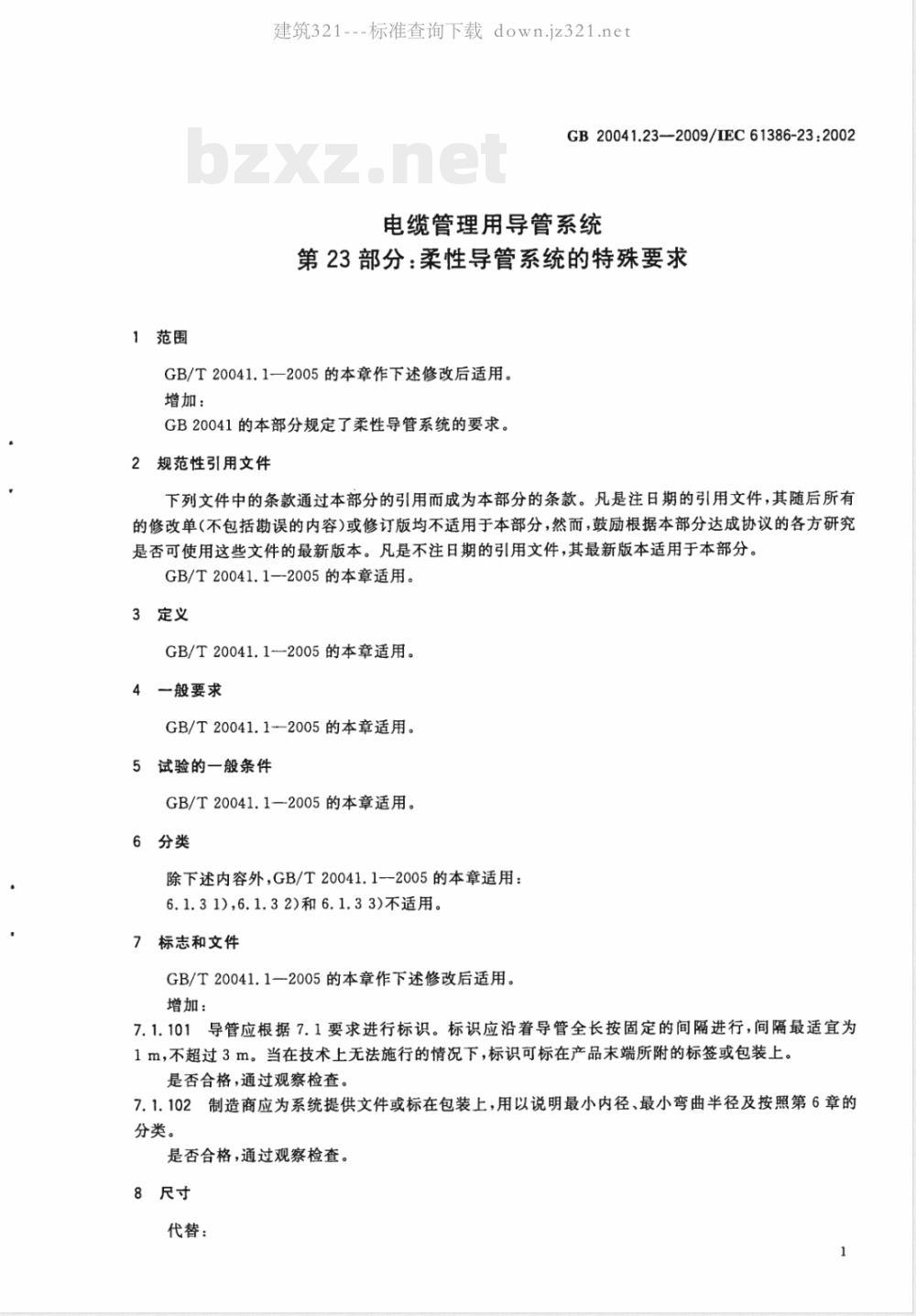

1范围
建筑321---标准查询下载down.jz321.netGB20041.23-2009/IEC61386-23:2002电缆管理用导管系统
第23部分：柔性导管系统的特殊要求GB/T20041.1一2005的本章作下述修改后适用。增加：
GB20041的本部分规定了柔性导管系统的要求。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T20041.1—2005的本章适用。3定义
GB/T20041.1—2005的本章适用。4一般要求www.bzxz.net
GB/T20041.1-2005的本章适用。5试验的一般条件
GB/T20041.1—2005的本章适用。6分类
除下述内容外，GB/T20041.1--2005的本章适用：6.1.31),6.1.32)和6.1.33)不适用。7标志和文件
GB/T20041.1一2005的本章作下述修改后适用。增加：
7.1.101导管应根据7.1要求进行标识。标识应沿着导管全长按固定的间隔进行，间隔最适宜为1m，不超过3m。当在技术上无法施行的情况下，标识可标在产品末端所附的标签或包装上。是否合格，通过观察检查。
7.1.102制造商应为系统提供文件或标在包装上，用以说明最小内径、最小弯曲半径及按照第6章的分类。
是否合格，通过观察检查。
8尺寸
代替：
GB20041.232009/IEC61386-23:20028.1螺纹应符合GB/T17194。
是否合格，通过GB/T17194中规定的量规测量来检查。8.2导管系统的最小内径应由制造商声明。是否合格，通过测量检查。
9结构
GB/T20041.1-2005的本章适用。10机械性能
GB/T20041.1一2005的本章作下述修改后适用。10.1机械强度
10.1.1增加：
注：很轻的柔性导管不应被认为具有足够的机械保护，且不应被用于建筑物结构中。10.4弯曲试验
GB/T20041.1—2005的本条不适用。10.5弯折试验
10.5.101由带有端接导管配件的导管组成、按制造商的说明书装配起来的组件，应使用图101所示的装置来进行弯折试验。
10.5.102试验应使用6个具有合适长度的导管作试样，3个试样应在表1规定的最低运输、使用和安装温度士2℃下进行试验。另外3个试样应在表2规定的最高运输、使用和安装温度士2℃下进行试验。
制造商可以声明柔性导管适合于按照表1规定的温度运输和安装，但仅适用于最低温度为环境温度时的弯折，此时，试验应在（20士2)℃下进行，且分类码的第3位数字应为X。制造商应在其文字资料中明确声明最低运输和安装温度依据表1，最低的使用温度为环境温度，以及最高安装和使用温度依据表2。
10.5.103应使用图101所示的端接导管配件把试样固定在摆动体上，当导管移动到中间位置时，导管轴是垂直的，且穿过摆动轴。配有试样的装置应放在规定条件下2h之后，或直至试样达到声明的温度，二者中取时间较长者。
10.5.104摆动体应以垂直轴为轴线，左右摆动，摆动总角度（180士5），通过垂直轴平均分隔。组件应按每分钟（40士5)次速率进行5000次弯折。从垂直位置开始，正弦式移动一周为一次弯折。10.5.105试验后，试样应无裂开的迹象，也不得出现在无附加放大情况下正常或校正视力可见的裂缝。
10.6破坏性试验
GB/T20041.1—2005的本条不适用。10.7抗拉强度
GB/T20041.1-—2005的本条作下述修改后适用。10.7.3代替：
对于无声明具有抗拉强度的导管系统，接口的抗拉强度应依照表6的分类1。11电气性能
GB/T20041.1—2005的本章作下述修改后适用。11.2屏蔽接地试验：
代替：
建筑321---标准查询下载网
建筑321---标准查询下载down.jz321.netGB20041.23-2009/IEC61386-23:2002导管试样和端接导管配件应按制造商的规定装配及按图103所示固定。应向组件通以25Aa.c.电流60+5s，电流频率为50Hz～60Hz，电源的空载电压不超过12V。然后测出图103所示二点之间的电压降，并从电流和电压降算出电阻。电阻不得超过0.052。
如果要求用专用器件来连接导管和导管配件，这些器件应足以将导管的保护涂层去掉，或应按制造商的规定将保护层去掉。
热性能
GB/T20041.1一2005的本章作下述修改后适用。12.2.4代替：
然后，撤掉负荷，立即将试样放于铅垂方向上，让依据图102的相应的量规在其自身重量及无任何初始速度的情况下通过导管，量规应能通过导管。13火焰效应
GB/T20041.1—2005的本章适用。14外部影响
GB/T20041.1—2005的本章适用。15电磁兼容性
GB/T20041.1-2005的本章适用。3
GB20041.23—2009/IEC61386-23:200290°
图中：
导管；
B-端接配件；
导管外径（A)；
一支承块的内径1.1Xd,；
R-支承块的半径0.5×d.；
支承块的半径0.25×d.；
制造商声明的最小弯曲半径；
—1.5×Y。
一摆动体；
一导向支承块；
导向支承块的平面图。
注：设计时可不受本图限制，但须符合图示尺寸要求。图101弯折试验装置
建筑321---标准查询下载网
制造公差
建筑321---标准查询下载down.jz321.netGB20041.23—2009/IEC61386-23:20022D
15°±5
公差和轴心尺寸
允许磨损
注：本图除了所示尺寸之外其余不进行设计限制。0.9D
制造商声明导管最小内径的80%
钢材，硬质和抛光，边缘轻微抛圆+0.05mm
在冲击和耐热试验后检查导管最小内径的量规图102
25A50/60Hz
图中：
X=12mm±2mm
3mm金属板；
一自选锁紧螺母
一通过攻孔或配件螺纹的对开燃母固定到板上的端接导管配件；4—导管。
图103屏蔽接地试验用导管和端接导管配件的装配GB20041.23-—2009/IEC61386-23:2002第1部分的本附录适用。
第1部分的本附录适用。
附录A
（规范性附录）
导管系统的分类代码
附录B
（规范性附录）
材料厚度的测定
