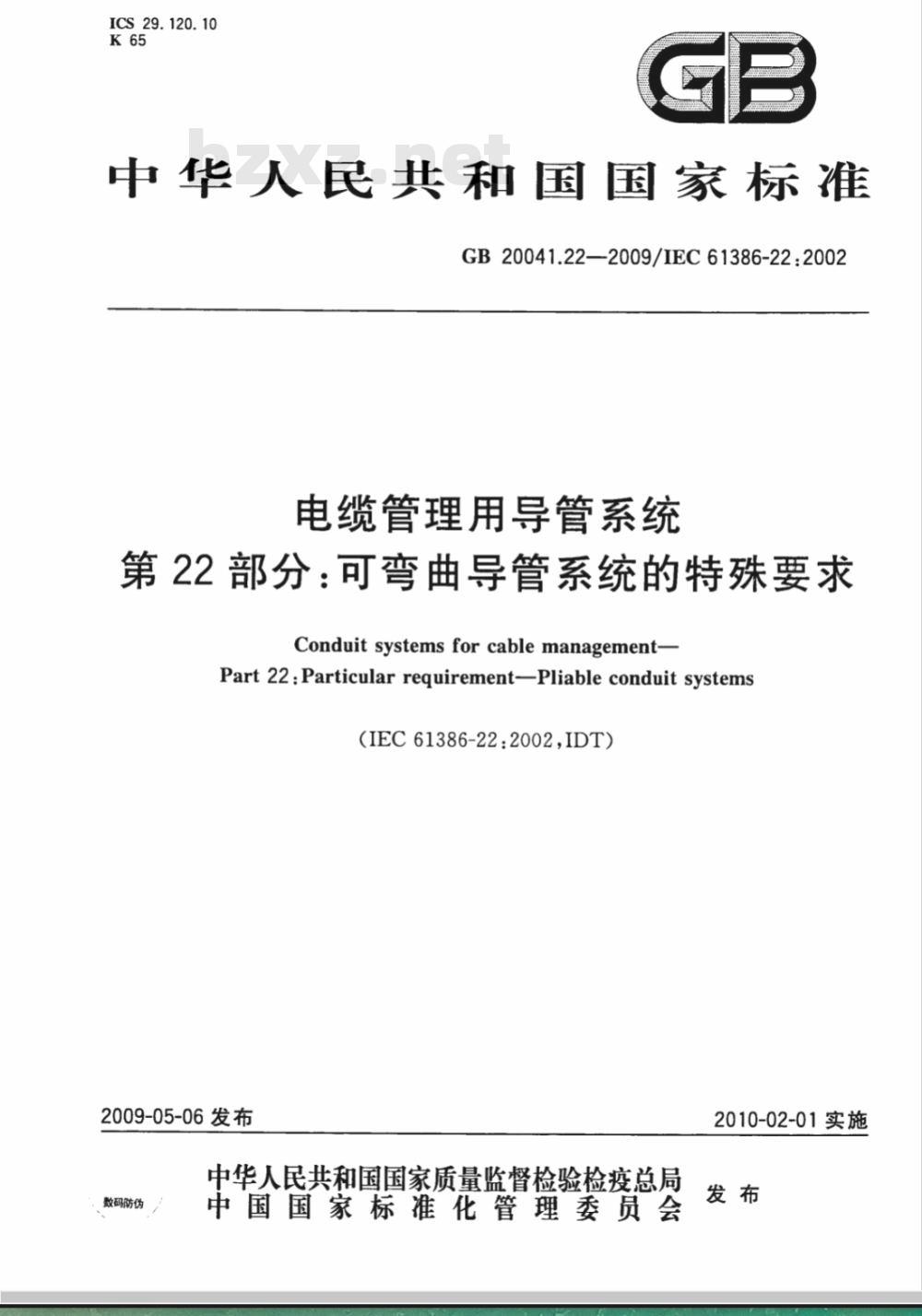

【国家标准(GB)】 电缆管理用导管系统 第22部分：可弯曲导管系统的特殊要求

ICS.29.120.10
中华人民共和国国家标　
GB 20041.22—2009/IEC 61386-22:2002电缆管理用导管系统
第22部分：可弯曲导管系统的特殊要求Conduit systems for cable management-Part 22 : Particular requirement-Pliable conduit systems(IEC61386-22:2002,IDT）
2009-05-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2010-02-01实施

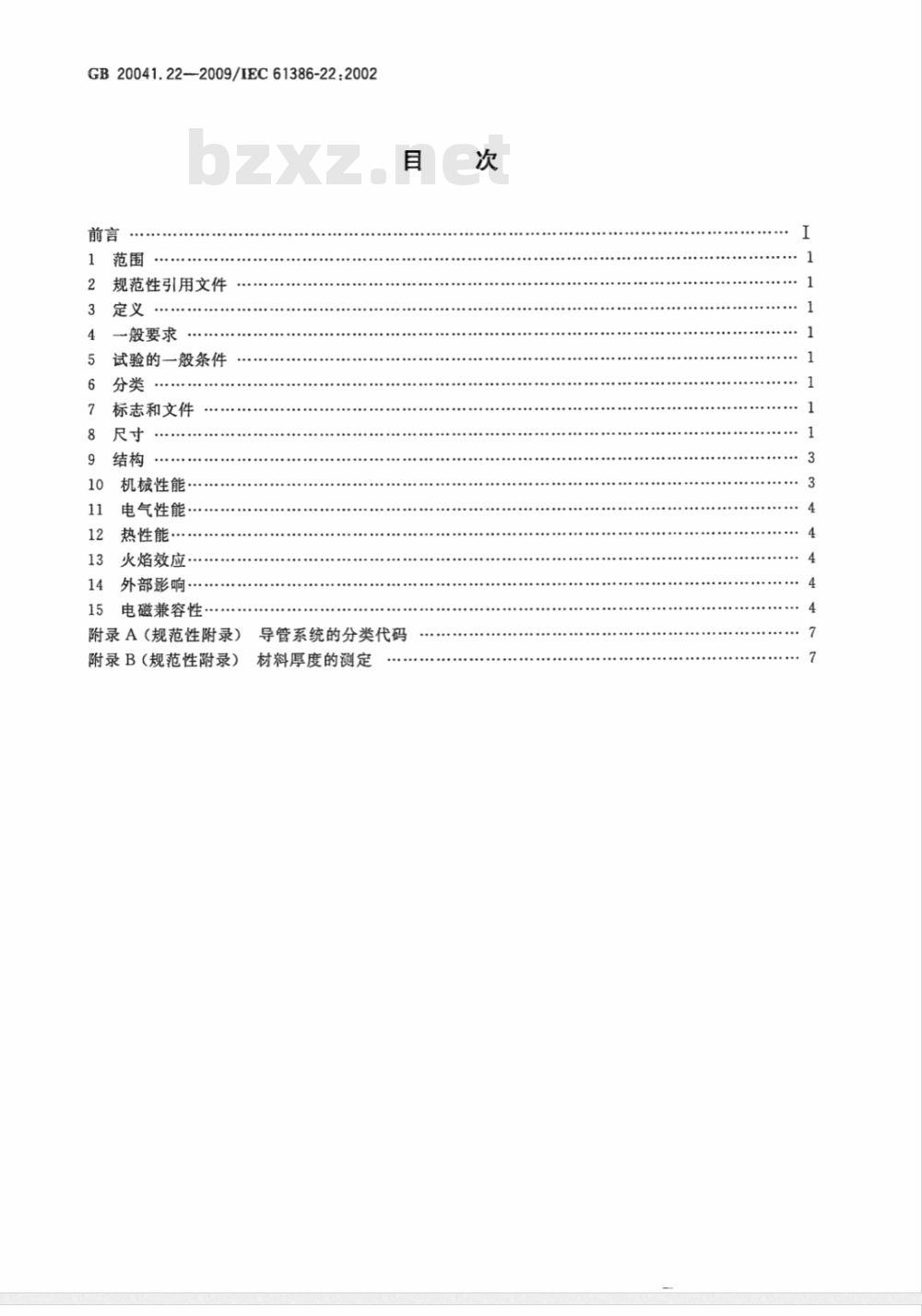

GB20041.22-2009/IEC61386-22:2002前言
规范性引用文件
定义…
一般要求
试验的一般条件
标志和文件
机械性能·
电气性能
热性能·
火焰效应·
外部影响·
电磁兼容性·
附录A（规范性附录）
附录B（规范性附录）
导管系统的分类代码
材料厚度的测定

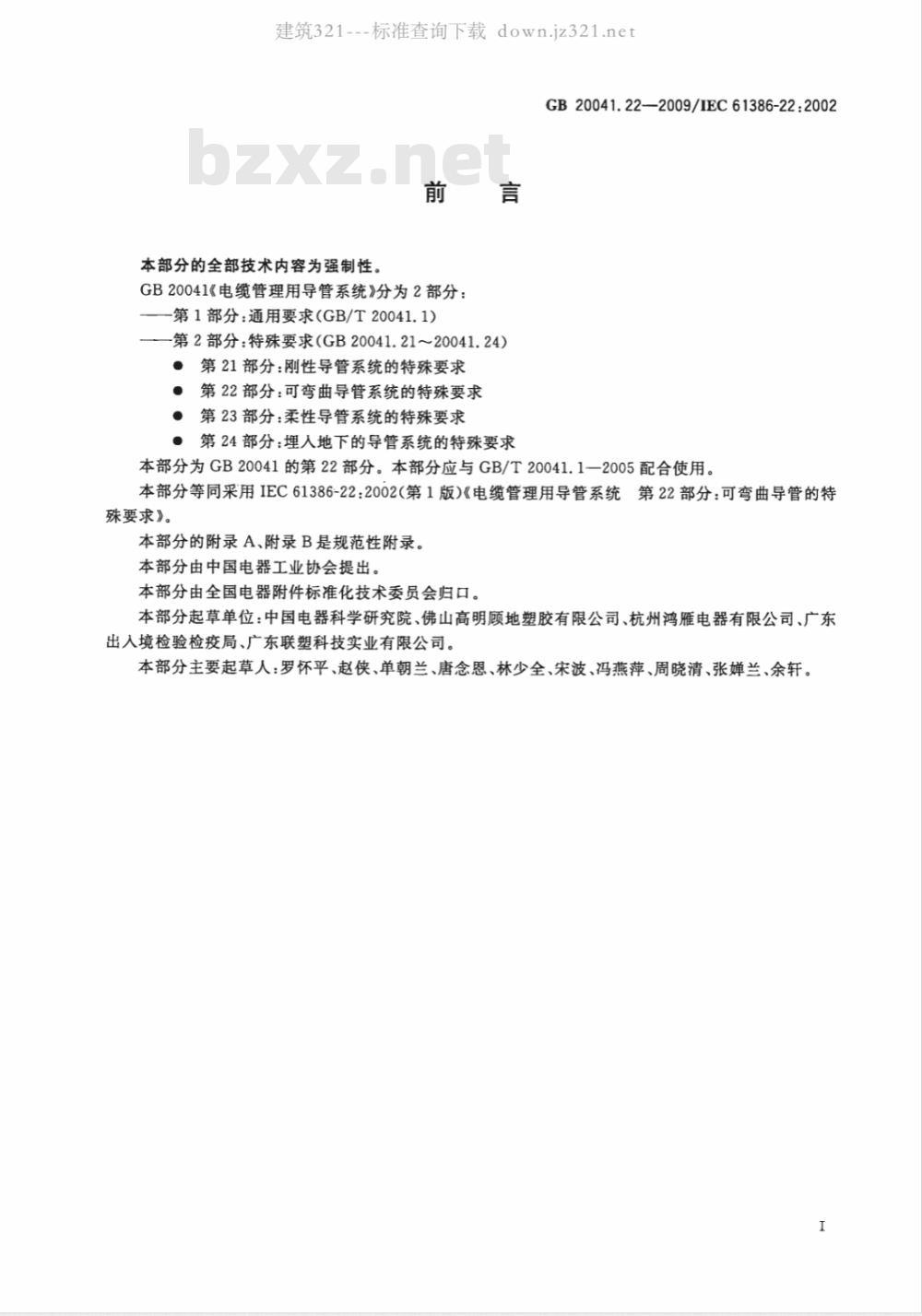

建筑321---标准查询下载down.jz321.netGB20041.22—2009/IEC61386-22:2002前言
本部分的全部技术内容为强制性。GB20041《电缆管理用导管系统》分为2部分：——第1部分：通用要求(GB/T20041.1）—第2部分：特殊要求（GB20041.21～20041.24）·第21部分：刚性导管系统的特殊要求·第22部分：可弯曲导管系统的特殊要求·第23部分：柔性导管系统的特殊要求·第24部分：埋人地下的导管系统的特殊要求本部分为GB20041的第22部分。本部分应与GB/T20041.1一2005配合使用。本部分等同采用IEC61386-22：2002（第1版)《电缆管理用导管系统第22部分：可弯曲导管的特殊要求》。
本部分的附录A、附录B是规范性附录。本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会归口。本部分起草单位：中国电器科学研究院、佛山高明顾地塑胶有限公司、杭州鸿雁电器有限公司、广东出入境检验检疫局、广东联塑科技实业有限公司。本部分主要起草人：罗怀平、赵侠、单朝兰、唐念恩、林少全、宋波、冯燕萍、周晓清、张婵兰、余轩。I
建筑321---标准查询下载网

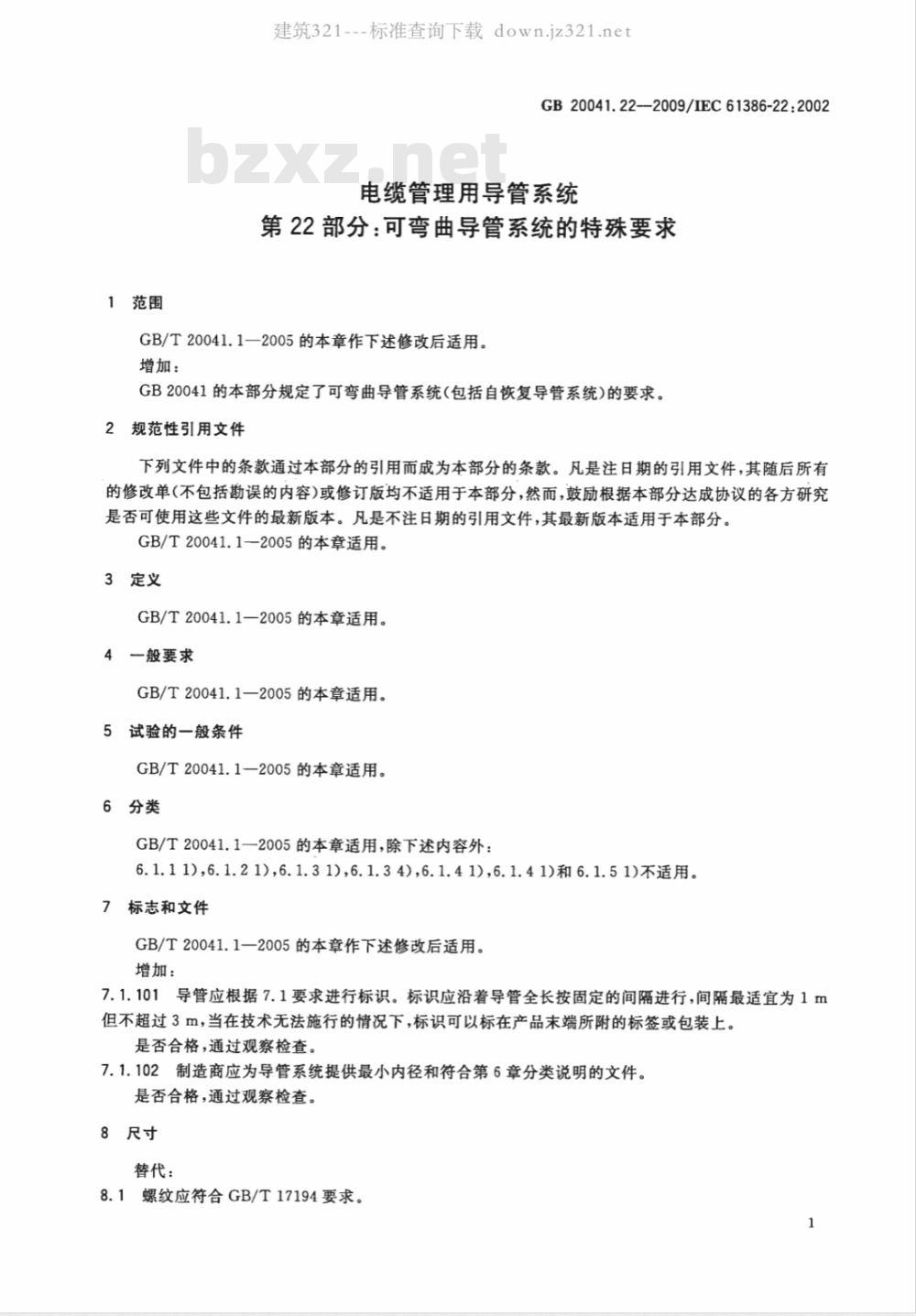

1范围
建筑321---标准查询下载down.jz321.netGB20041.22-—2009/IEC61386-22:2002电缆管理用导管系统
第22部分：可弯曲导管系统的特殊要求GB/T20041.1一2005的本章作下述修改后适用。增加：
GB20041的本部分规定了可弯曲导管系统（包括自恢复导管系统)的要求。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T20041.1—2005的本章适用。3定义
GB/T20041.1—2005的本章适用。4一般要求
GB/T20041.1一2005的本章适用。5试验的一般条件
GB/T20041.1-—2005的本章适用。6分类
GB/T20041.1一2005的本章适用，除下述内容外：6.1.11),6.1.21),6.1.31),6.1.34),6.1.41),6.1.41)和6.1.51)不适用。7标志和文件
GB/T20041.1一2005的本章作下述修改后适用。增加：
7.1.101导管应根据7.1要求进行标识。标识应沿着导管全长按固定的间隔进行，间隔最适宜为1m但不超过3m，当在技术无法施行的情况下，标识可以标在产品末端所附的标签或包装上。是否合格，通过观察检查。
7.1.102制造商应为导管系统提供最小内径和符合第6章分类说明的文件。是否合格，通过观察检查。
8尺寸
替代：
8.1螺纹应符合GB/T17194要求。1
GB20041.22-2009/IEC61386-22:2002非金属导管的外径应符合GB/T17194标准要求如果金属和复合导管所设计的安装为仅依靠具有符合GB/T17194标准要求螺纹的端接导管配件，那么外径不需要符合GB/T17194标准要求。是否合格，用符合GB/T17194规定的量规进行检查。8.2除了端接导管配件外，可形成螺纹的导管和导管配件应符合表101要求。除了已声明抗拉强度的导管系统的配件外，不可形成螺纹的导管配件应符合表102要求。制造商应声明导管系统的最小内径。是否合格，通过测量检查。
表101
螺纹长度
外螺纹
最小长度
表102
最大进入直径和最小进入长度说明外螺纹
最大进人直径
建筑321---标准查询下载网
内螺纹
最小长度
最小进人长度
9结构
建筑321---标准查询下载down.jz321.netGB 20041.22-2009/IEC 61386-22:2002GB/T20041.1一2005的本章适用。10机械性能
GB/T20041.1一2005的本章作下述修改后适用。10.2压力试验
对于自恢复导管，用以下条款替代10.2.4，10.2.5，10.2.6，10.2.7和10.2.8：10.2.101向受力钢块所施加的压力(N)应均匀地增大，在(30士3)s之内，达到表4所示的数值。试样被压扁后的外径变形量应为初始外径的25%～50%。如果试样被压扁后的外径小于初始外径的25%，那么应进行以下附加试验。受力钢块匀速压向试样，直到（30士3)s之后试样被压扁后的外径为初始外径的(30士3)%，测量合力。一个新试样被承受均匀增大的压力(N)，在(30士3)s之内，该力达到以上测量的力值。试样被压扁后的外径变形量应为初始外径的25%～50%。然后应撤去压力和受力钢块。在撤去压力15min，再次测量在试样被压扁处的外径。试验后，试样初始外径与被压扁后的外径之差应不大于试验前所测量外径的10%，且试样不得出现在无附加放大情况下正常或校正视力可见的裂痕。10.4弯曲试验
替代：
10.4.101导管应进行弯曲试验，试验装置如图101所示。10.4.102试验应在导管的6个试样上进行。每一试样的长度应至少：a）对于平导管，长度为标称外径30倍；b）对于波纹导管，长度为标称外径12倍。3个试样应在环境温度下进行试验；其余的3个应根据表1所声明的运输、使用、安装的最低温度进行试验，偏差应为士2℃。
10.4.103对于在环境温度下进行的试验，试样应垂直夹紧在图101所示的弯曲试验装置上。用手缓慢地将试样向左弯曲至（90士5）后返回垂直位置。再将试样向右弯曲至（90士5）°后返回垂直位置。操作应重复进行，重复次数应大于3次，试验后试样应无法回到垂直位置。试样应保持在弯曲位置5min，然后弯曲后的试样应以以下方式放置进行试验：直的部分与铅垂线成（45士5)°，试样一端朝上，另一端朝下。
对于在根据表1所声明的运输、使用、安装的最小温度进行的试验，试样应夹紧在图101所示的弯曲试验装置上并在冷冻箱里按以上温度预处理2h，温度偏差为士2℃。试验后，试样不得出现在无附加放大情况下正常或校正视力可见的裂痕，且试验应能让符合图102所示的相应量规在其自身重量并无任何初速度的情况下通过导管。10.5弯折试验
GB/T20041.1—2005的本条不适用。10.6破坏性试验
GB/T20041.1—2005的本条不适用。GB20041.22-—2009/IEC61386-22:2002抗拉强度试验
GB/T20041.1-2005的本条除了以下条款外均适用。10.7.3不适用。
电气性能
GB/T20041.1一2005的本章作下述修改后适用。11.2屏蔽接地试验bzxz.net
替代：
导管试样和端接导管配件应按照制造商的说明及如图103所示进行组装固定。向组装体的两端输人25A、频率为50Hz～60Hz的交流电流（电源的空载电压不超过12V)1min+。s后，如图103所示测量组装体两端的电压降，所得电压降与电流的比值即为电阻。电阻不得超过0.05α。
如果要用专用器件来连接导管和导管配件，这些器件应足以将导管的保护涂层充分去掉，或应按制造商的规定将保护层去掉。
12热性能
GB/T20041.1-2005的本章作下述修改后适用12.3
3替代：
然后，撤掉负荷，立即将试样放于铅垂方向上，让符合图102所示的相应量规在其自身重量并无任何初速度的情况下通过导管，量规应能通过导管。火焰效应
GB/T20041.1—2005的本章适用。14外部影响
GB/T20041.1-2005的本章适用。15
电磁兼容性
GB/T20041.1—2005的本章适用。4
建筑321---标准查询下载网
图中：
1—试样；
2—中心;
3——导管的导轨；
4——支架。
建筑321---标准查询下载down.jz321.netGB20041.22—2009/IEC61386-22:2002半径「
平导管
注：本图除所示尺寸外其余不进行设计限制。图101
弯曲试验装置
GB20041.22—2009/IEC61386-22:20020.9D
制造公差
公差和轴心尺寸
允许磨损
注：本图除了所示尺寸之外其余不进行设计限制。2D
15°±5
制造商声明导管最小内径的80%
钢材，硬质和抛光，边缘轻微抛圆+0.05mm
图102在冲击、弯曲、弯折和耐热试验后检查导管最小内径的量规25A50/60Hz
图中：
X=12mm±2mm
1-—3mm金属板；
2-——自选锁紧螺母；
一通过攻孔或配件螺纹的对开螺母固定到板上的端接导管配件；3
4——导管。
图103
屏蔽接地试验用导管和端接导管配件的装配建筑321---
标准查询下载网
建筑321---标准查询下载down.jz321.netGB20041.22-2009/IEC61386-22:2002附录A
(规范性附录）
导管系统的分类代码
GB/T20041.1一2005的本附录适用。附录B
(规范性附录）
材料厚度的测定
GB/T20041.1—2005的本附录适用。
