ICS91.100.50

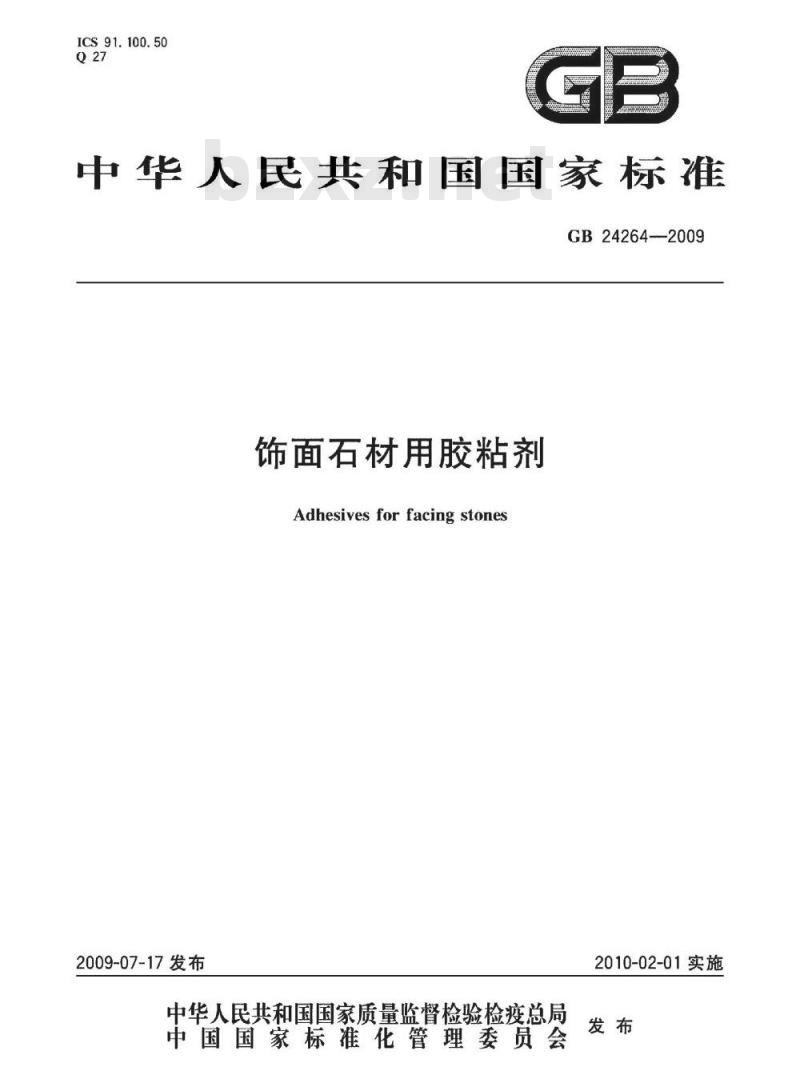

中华人民共和国国家标准
GB24264--2009
饰面石材用胶粘剂
Adhesivesforfacingstones
2009-07-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

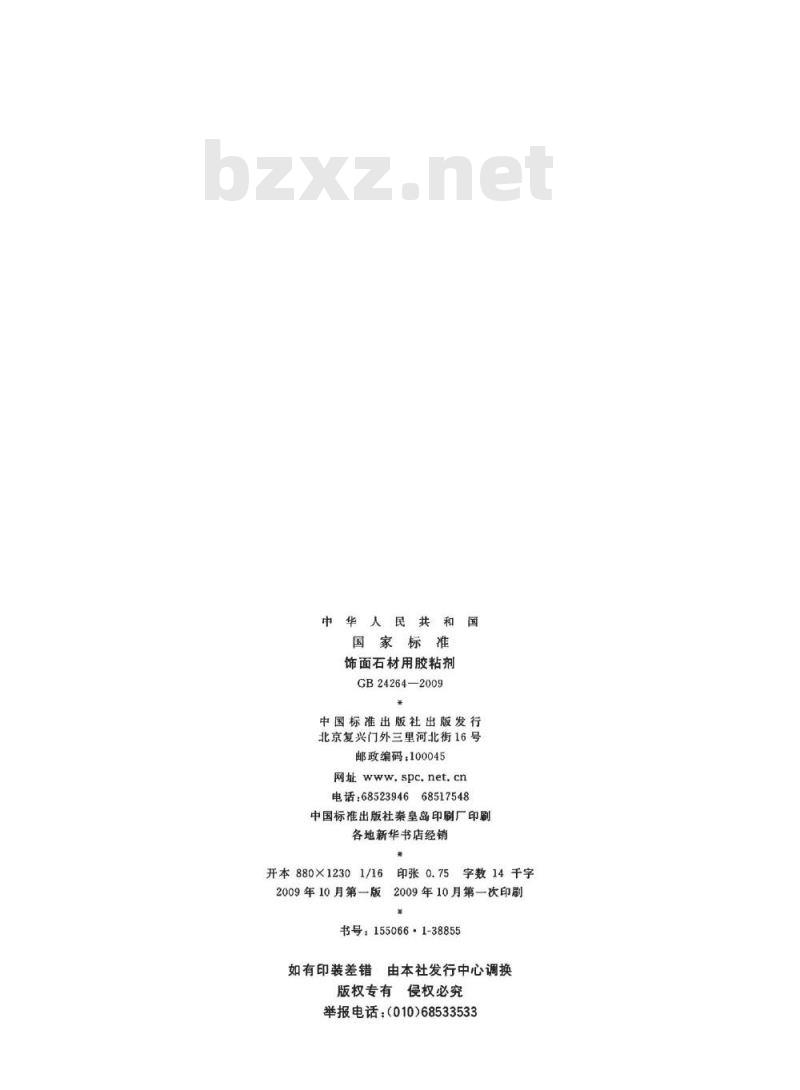

中华人民共
国家标准
饰面石材用胶粘剂
GB24264—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
68517548
电话：68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
字数14千字
2009年10月第一版2009年10月第一次印刷书号：155066：1-38855
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533

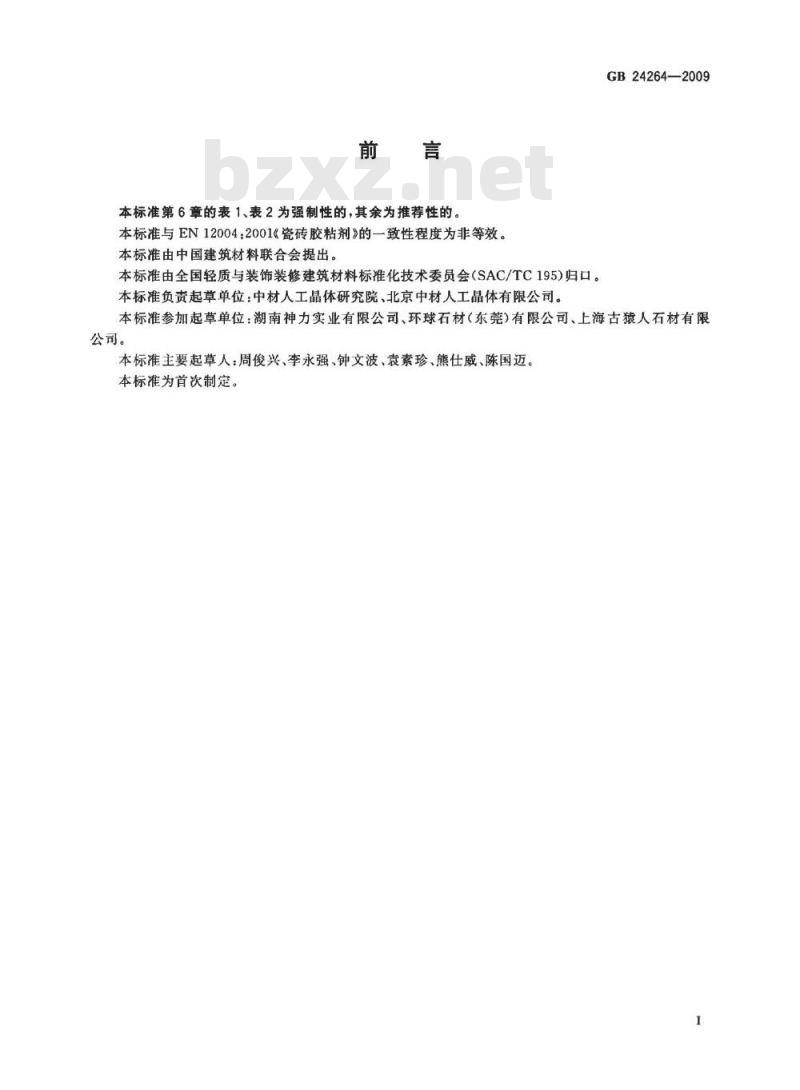

本标准第6章的表1、表2为强制性的,其余为推荐性的。本标准与EN12004：2001《瓷砖胶粘剂》的一致性程度为非等效。本标准由中国建筑材料联合会提出。本标准由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。本标准负责起草单位：中材人工晶体研究院、北京中材人工品体有限公司。GB24264—2009
本标准参加起草单位：湖南神力实业有限公司、环球石材（东莞）有限公司、上海古猿人石材有限公司。
本标准主要起草人：周俊兴、李永强、钟文波、袁素珍、熊仕威、陈国迈、本标准为首次制定。

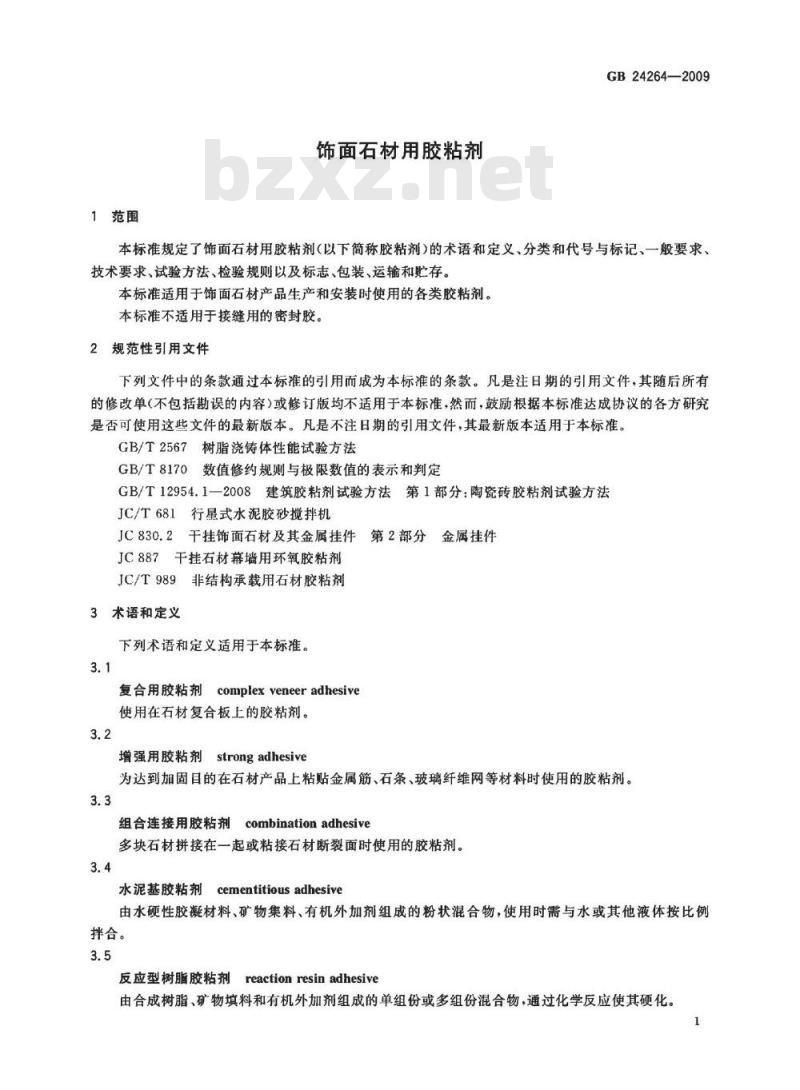

1范围
饰面石材用胶粘剂
GB24264—2009
本标准规定了饰面石材用胶粘剂（以下简称胶粘剂）的术语和定义、分类和代号与标记、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于饰面石材产品生产和安装时使用的各类胶粘剂。本标准不适用于接缝用的密封胶。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2567树脂浇铸体性能试验方法GB/T8170数值修约规则与极限数值的表示和判定GB/T12954.1一2008建筑胶粘剂试验方法第1部分：陶瓷砖胶粘剂试验方法JC/T681行星式水泥胶砂搅拌机
JC830.2干挂饰面石材及其金属挂件第2部分金属挂件
JC887干挂石材幕墙用环氧胶粘剂JC/T989非结构承载用石材胶粘剂3术语和定义
下列术语和定义适用于本标准。3.1
complexveneeradhesive
复合用胶粘剂
使用在石材复合板上的胶粘剂。3.2
增强用胶粘剂
strongadhesive
为达到加固目的在石材产品上粘贴金属筋、石条、玻璃纤维网等材料时使用的胶粘剂。3.3
组合连接用胶粘剂
combinationadhesive
多块石材拼接在一起或粘接石材断裂面时使用的胶粘剂。3.4
水泥基胶粘剂
cementitious adhesive
由水硬性胶凝材料、矿物集料、有机外加剂组成的粉状混合物，使用时需与水或其他液体按比例拌合。
反应型树脂胶粘剂
reactionresinadhesive
由合成树脂、矿物填料和有机外加剂组成的单组份或多组份混合物，通过化学反应使其硬化。1
GB24264—2009

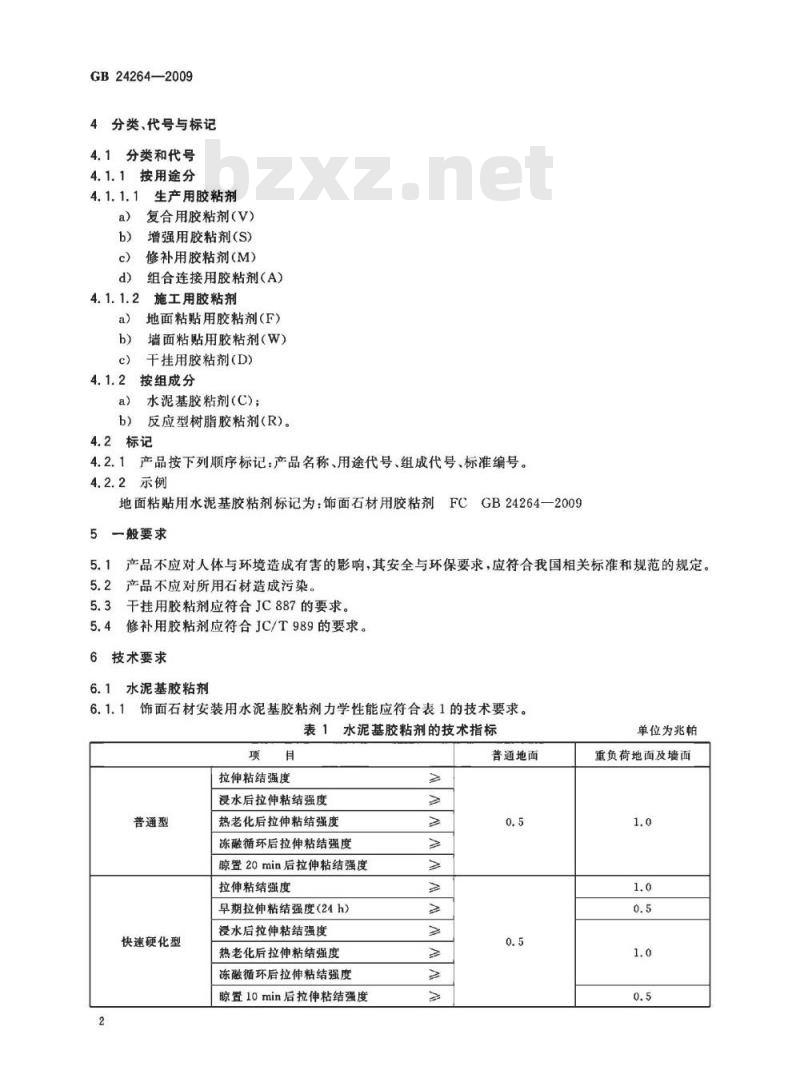

4分类、代号与标记
4.1分类和代号
4.1.1按用途分
4.1.1.1生产用胶粘剂
复合用胶粘剂（V)
增强用胶粘剂(S)
修补用胶粘剂（M)
组合连接用胶粘剂（A)
施工用胶粘剂
地面粘贴用胶粘剂（F）
墙面粘贴用胶粘剂（W）
干挂用胶粘剂(D)
按组成分
水泥基胶粘剂(C)；
反应型树脂胶粘剂(R)。
4.2标记
4.2.1产品按下列顺序标记：产品名称、用途代号、组成代号、标准编号。4.2.2示例
地面粘贴用水泥基胶粘剂标记为：饰面石材用胶粘剂FCGB24264—2009
5一般要求
5.1产品不应对人体与环境造成有害的影响，其安全与环保要求，应符合我国相关标准和规范的规定。5.2产品不应对所用石材造成污染，5.3干挂用胶粘剂应符合JC887的要求5.4修补用胶粘剂应符合JC/T989的要求。6技术要求
6.1水泥基胶粘剂
6.1.1饰面石材安装用水泥基胶粘剂力学性能应符合表1的技术要求。表1水泥基胶粘剂的技术指标
拉伸粘结强度
浸水后拉伸粘结强度
普通型
快速硬化型
热老化后拉伸粘结强度
冻融循环后拉伸粘结强度
晾置20min后拉伸粘结强度
拉伸粘结强度
早期拉伸粘结强度（24h）
浸水后拉伸粘结强度
热老化后拉伸粘结强度
冻融循环后拉伸粘结强度
晾置10min后拉伸粘结强度
普通地面
单位为兆帕
重负荷地面及墙面
6.2反应型树脂胶粘剂
GB24264—2009
6.2.1胶粘剂各组分分别搅拌后应为细腻、均匀黏稠液体或膏状物，不应有离析、颗粒和凝胶，各组分颜色应有明显差异。
6.2.2胶粘剂的适用期一般应大于30min，快固型和特殊要求的可由供需双方商定。6.2.3饰面石材用反应型树脂胶粘剂的物理力学性能应符合表2的技术要求。表2反应型树脂胶粘剂的技术要求项
压剪粘结强度/MPa免费标准bzxz.net
浸水后压剪粘结强度/MPa
热老化后压剪粘结强度/MPa
高低温交变循环后压剪粘结强度/MPa冻融循环后压剪粘结强度/MPa
拉剪粘结强度（石材-金属）/MPa冲击强度/（kJ/m2）
弯曲弹性模量/MPa
7试验方法
7.1试验基本要求
7.1.1标准试验条件
组合连接
试验室标准试验条件：环境温度（23士2）℃，相对湿度（50士10）%。7.1.2粘结试件基材
7.1.2.1混凝土板基材
应符合GB/T12954.1—2008附录A的要求。7.1.2.2石材基材
应选用具有足够强度的石材，石材品种推荐用丰镇黑（G1510）或济南青（G3701）。基材尺寸为50mm×50mm×（20~25）mm，采用机切面或打磨成细面。用清水对石材进行清洗，然后在（105士2）℃烘箱内烘干2h后备用。7.1.2.3金属基材
采用符合JC830.2要求的金属挂件材料，推荐用1Cr18Ni9Ti不锈钢，试件基材尺寸为100mmX50mmX2mm。
基材表面应干净、干燥，不得有油污或其他杂质。7.1.3试验材料准备
所有试验材料试验前应在标准试验条件下放置至少24h。7.2仪器设备
7.2.1试验仪器
7.2.1.1试验机
应有适宜的灵敏度及量程，并应通过适宜的连接方式和夹具，不产生任何弯曲应力，以（0.5～5）mm/min速度对试件施加载荷：试验机的精度为1%，量程应选用使最大破坏荷载处于仪器量程的20%~80%范围内。
7.2.1.2天平
最大称量100g，感量0.1g。
GB24264—2009
7.2.2试验器具
7.2.2.1压块
截面积略小于（50×50）mm，质量（2.00士0.015）kg。7.2.2.2拉拔接头
（50士1)mm×（50士1）mm的正方形金属板，最小厚度10mm，有与试验机相连接的部件。7.2.2.3齿型抹刀
带有6mm×6mm凹口，中心间距12mm的方齿型抹刀。7.2.2.4鼓风烘箱
具有空气循环，控温精度为士2℃。7.2.2.5低温试验箱
可达到（一20士3)℃的低温箱。7.2.2.6恒温水浴
能保持给定温度土0.5℃。
7.3试件制备
7.3.1水泥基胶粘剂
7.3.1.1拌和
取2kg样品，采用符合JC/T681要求的搅拌机，按下列步骤进行操作：根据样品标明的配比（如标明的配比是一个数值范围，则应取平均值），将液体组分放人搅拌锅中；
—将干粉撒入；
低速搅拌30S；
一取出搅拌叶：
60s内清理搅拌叶和搅拌锅壁上的胶粘剂：重新放人搅拌叶，在低速搅拌60。按生产厂商的说明让胶粘剂熟化，然后继续搅拌15s。7.3.1.2粘结
将拌和好后的胶粘剂用直边抹刀在混凝土板上抹一层胶粘剂。然后用齿型抹刀抹上稍厚一层胶粘剂，并梳理。握住齿型抹刀与混凝土板约成60°的角度，与混凝土板一边成直角，平行地抹至混凝土板另一边（直线移动）。5min后，分别放置至少10块石材基材于胶粘剂上，彼此间隔40mm，并在每块石材基材上加载（2.00土0.015)kg的压块并保持30s。每组需10个试件。7.3.2反应型树脂胶粘剂
7.3.2.1按供货方给定的配比准确称量各组分试样后立即搅拌均匀，注意避免混入空气，然后尽快成型试件。
浇铸成型时，预先将模具薄涂一层脱模剂，快速将搅拌好的胶粘剂倒入，用刮刀抹压，然后刮平。
7.3.2.3粘接成型时，将搅拌好的胶粘剂分别涂抹在两块粘接基材上，对合时轻轻揉压，确保粘接均匀。
7.3.2.4压剪和拉剪粘结强度试件胶接面积均为（50×40)mm，每组各需10个试件。7.4试验步骤
7.4.1水泥基胶粘剂
7.4.1.1拉伸粘结强度
制作好的试件在标准试验条件下养护27d后，用适宜的高强度胶粘剂将拉拔接头粘在石材基材上，在标准试验条件下继续放置24h后，以0.5mm/min速度，测定拉伸粘结强度。若要测试胶粘剂的4
快硬性能，则测定24h后标准条件下的拉伸粘结强度。7.4.1.2漫水后拉伸粘结强度
GB24264—2009
制作好的试件在标准试验条件下养护7d，然后在（23士2)℃的水中养护20d。从水中取出试件，用布擦干，用适宜的高强度胶粘剂将拉拔接头粘在石材基材上，7h后把试件放人水中，17h后从水中取出试件测定拉伸粘结强度。
7.4.1.3热老化后拉伸粘结强度
制作好的试件在标准试验条件下养护14d，然后将试件放人（70王2）C鼓风烘箱中14d。从烘箱中取出，用适宜的高强度胶粘剂将拉拔接头粘在石材基材上。继续将试件在标准试验条件下养护24h后，测定拉伸粘结强度。
7.4.1.4冻融循环后拉伸粘结强度在石材基材放置前，在其背面用抹加涂1mm厚的胶粘剂。制作好的试件在标准试验条件下养护7d，然后在（23士2）℃的水中养护21d。从水中取出试件，进行冻融试验。每次冻融循环为：a）将试件从水中取出，放人（一20±3)℃的低温箱中4h土20min；b）将试件从低温箱中取出，浸人（23土2)C水中保持4h士20min。重复50次循环。在最后一次循环后取出试件，在标准试验条件下养护，用适宜的高强度胶粘剂将拉拔接头粘在石材基材上。继续将试件在标准试验条件下养护24h后，测定拉伸粘结强度。7.4.1.5晾置时间后拉伸粘结强度石材基材放置前，在试验区循环风速小于0.2m/s和标准条件下，晾置规定时间（普通型为20min，快速硬化型为10min）。制作好的试件在标准试验条件下养护27d后，用适宜的高强度胶粘剂将拉拨接头粘在石材基材上，在标准试验条件下继续放置24h，然后测定拉伸粘结强度。7.4.1.6结果评价与表示
试件的拉伸粘结强度按式(1)计算，精确到0.1MPa。A=A
式中：
A。拉伸粘结强度，单位为兆帕(MPa）；L拉力，单位为牛顿(N)；
A一胶粘面积，单位为平方毫米（mm2）。按下列规定确定每组的拉伸粘结强度：一求10个数据的平均值；
舍弃超出平均值土20%范围的数据；若仍有五个或更多数据被保留，求新的平均值；若少于五个数据被保留，重新试验；（1)
一一参照GB/T12954.1一2008的试件破坏模式，确定试件破坏形式，当破坏发生在石材与拉拔接头之间的粘接层时，试验需重做。7.4.2反应型树脂胶粘剂
7.4.2.1外观
目测。
7.4.2.2适用期
将适量试样倒入100mL烧杯，加入规定量固化剂，制成50g混合物。以加入固化剂的时间作为起始时间，随后把烧杯置于水浴温度为（23士1）℃的恒温水浴中，并使试样表面位于液面以下约2cm。不断观察试样，读取试样产生异状的时间，从起始时间到产生异状的时间即适用期。试样发生异5
GB24264—2009
状，指明显出现黏度上升、凝胶化、沉淀、分离、变色等有碍于胶粘剂使用的现象。同一试样测定两次，求其平均值，以min表示。7.4.2.3压剪粘结强度
在标准试验条件下，将10个试件养护7d。养护结束后，将试件放人压剪试验夹具中，以5mm/min的速度加载，直至试件破坏。
7.4.2.4浸水后压剪粘结强度
在标准试验条件下，将10个试件养护7d，然后浸入（23土2)℃的水中7d，将试件取出，用布擦干，测定压剪粘结强度。
7.4.2.5热老化后的压剪粘结强度在标准试验条件下，将10个试件养护7d，然后将试件放人（80土2)℃鼓风烘箱中7d。应保证每个试件周围空气自由循环。将试件取出再在标准状态下放置24h，测定压剪粘结强度。7.4.2.6高低温交变循环后压剪粘结强度在标准试验条件下，将10个试件养护7d。然后漫人（23士2)℃的水中30min，再放在100℃的水中30min，重复4次循环。试件放在室温下冷却30min后，测定压剪粘结强度。7.4.2.7冻融循环后的压剪粘结强度在标准试验条件下，将10个试件养护7d。然后在（23士2）℃的水中浸泡4h士20min.放在（一20土3）C低温箱冻4h士20min，再放人（23土2）C的水中浸泡4h，反复50个循环。取出试件在室温下放置4h，测定压剪粘结强度。7.4.2.8拉伸粘结强度
在标准试验条件下，将10个试件养护7d，养护结束后，将试件放入拉剪试验夹具中，以5mm/min的速度加载，直至试件破坏。
7.4.2.9结果评价与表示
试件的压剪或拉剪粘结强度按式（2）计算，精确到0.1MPa。A
式中：
Ar—一压剪或拉剪粘结强度，单位为兆帕(MPa)；F——压缩或拉伸剪切力，单位为牛顿（N)；S一胶粘面积，单位为平方毫米（mm）。按下列规定确定每组的压剪或拉剪粘结强度：一求10个数据的平均值；
一舍弃超出平均值士20%范围的数据；一一若仍有五个或更多数据被保留，求新的平均值；一若少于五个数据被保留，重新试验。7.4.2.10弯曲弹性模量
按照GB/T2567的规定进行。
7.4.2.11冲击强度
按照GB/T2567的规定进行。
8检验规则
8.1检验分类
按检验类型分为出厂检验和型式检验。8.1.1出厂检验
胶粘剂出厂检验项目见表3。
适用期
晾置时间
弯曲弹性模量
拉伸粘结强度
早期拉伸粘结强度
压剪粘结强度
注1：Y表示\是”。
表3胶粘剂出厂检验项目
胶粘剂种类
水泥基(C)
注2：（Y）适用于快速硬化型水泥基胶粘剂。8.1.2型式检验
GB24264—2009
反应型树脂(R）
型式检验包括第7章技术要求中的性能要求，根据产品类别的不同，需要测试相应的性能。在下列情况下进行型式检验：
a）新产品投产或产品定型鉴定时；正常生产时，每一年进行一次；b)
出厂检验结果与上次型式检验结果有较大差异时；d）产品停产六个月以上恢复生产时。8.2组批
连续生产，统一配料工艺条件制得的产品为一批。一般水泥基胶粘剂1001为一批，反应型树脂胶粘剂10t为一批，不足上述数量时亦作为一批。8.3抽样
每批产品随机抽样，水泥基胶粘剂抽取20kg样品，反应型树脂胶粘剂抽取2kg样品，充分混匀。取样后，将样品一分为二，一份检验，一份留样。8.4检验规则
产品检验结果按GB/T8170修约后判定，符合标准规定时，则判该批产品合格。若结果中有一项不符合标准要求时，重新对留样对该项目复检。若该项目符合标准规定时则判该批产品合格；若仍不符合标准规定时，则判该批产品不合格。9标志、包装、运输和贮存
9.1标志
产品外包装上应包括：
生产厂名、地址；
商标，
产品标记、组分名称（多组分）；产品配比（多组分）与产品净质量；d)
使用说明；
生产日期或批号；
贮存期；
贮存与运输注意事项。
水泥基胶粘剂产品宜采用复合包装袋包装。GB24264—2009
反应型树脂胶粘剂宜采用密封包装。多组分产品按组分分别包装，不同组分的包装应有明显区别。9.3运输与贮存
贮存与运输时，不同类型、规格的产品应分别堆放，不应混杂。避免日晒雨淋，禁止接近火源，防止碰撞，注意通风。产品应根据类型规定出贮存期，并在产品说明书上与包装标识上明示。版权专有侵权必究
GB24264-2009
