- GB/T 5584.4-2020 电工用铜、铝及其合金扁线第4部分:铜带

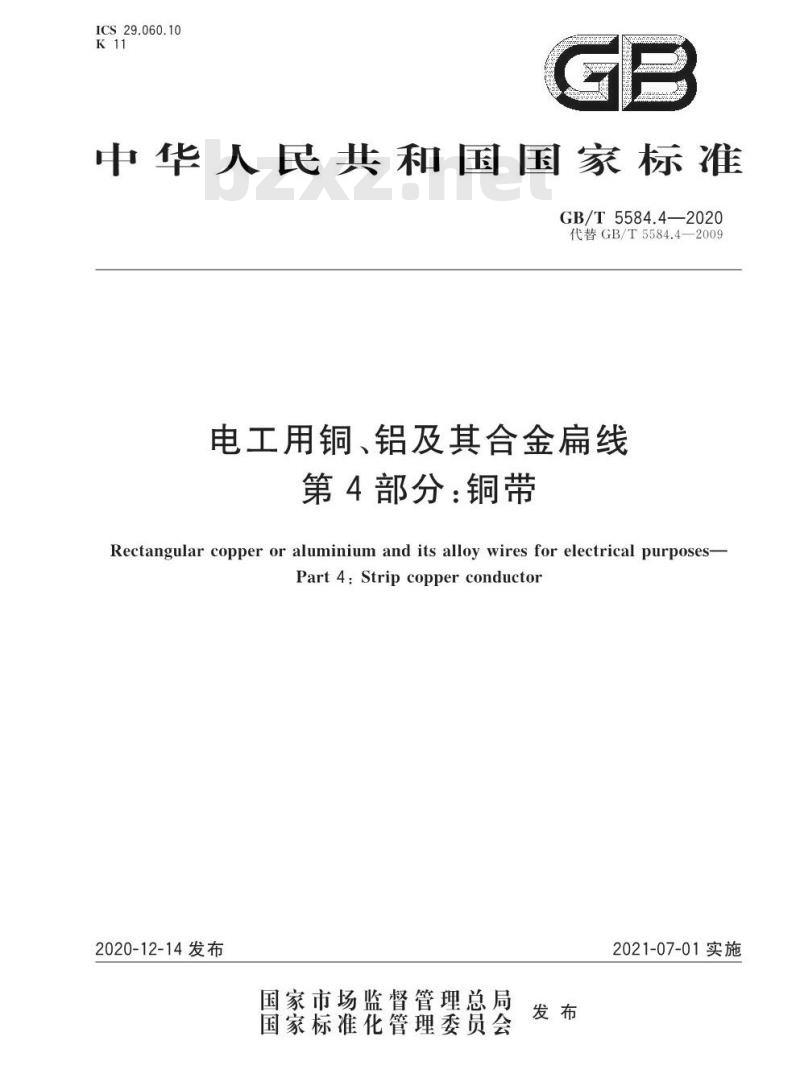

【GB国家标准】 电工用铜、铝及其合金扁线第4部分:铜带
本网站 发布时间:
2023-07-13 12:57:12
- GB/T 5584.4-2020
- 现行
标准号:
GB/T 5584.4-2020
标准名称:
电工用铜、铝及其合金扁线第4部分:铜带
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 5584.4-2020.Rectangular copper or aluminium and its alloy wires for electrical purposes-Part 4: Strip copper conductor.

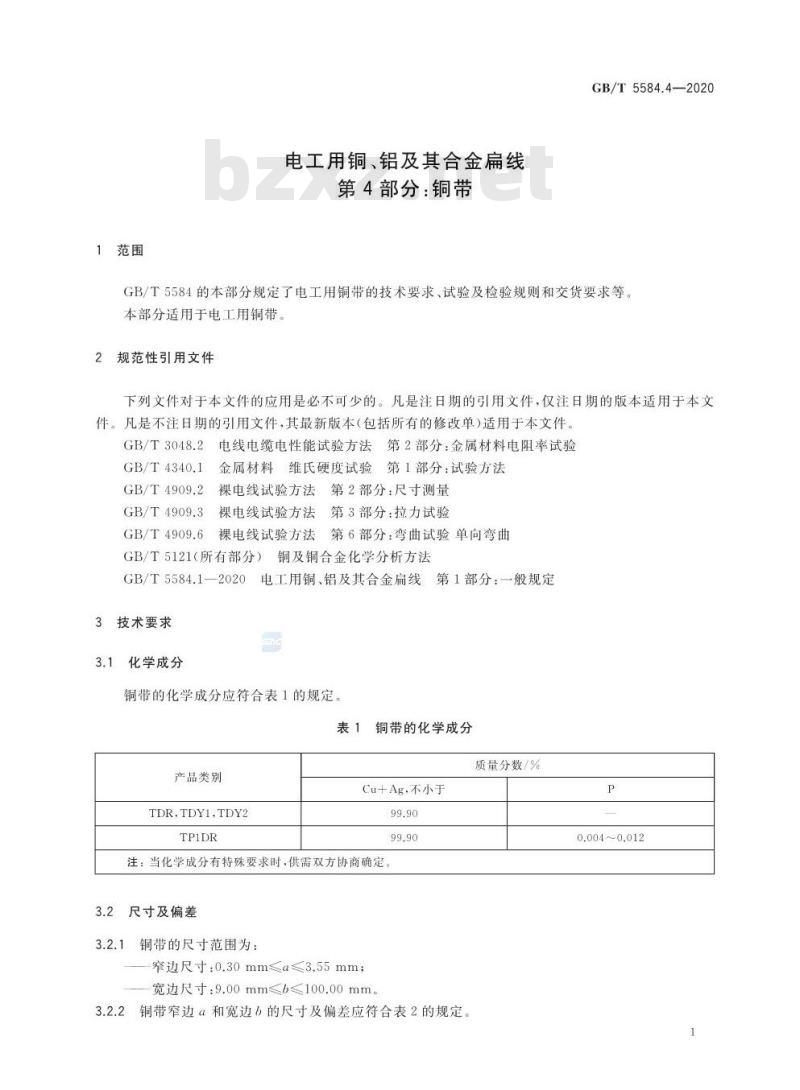

1范围
GB/T 5584的本部分规定了电工用铜带的技术要求、试验及检验规则和交货要求等。
GB/T 5584.4适用于电工用铜带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3 048.2电线电缆电性能试验方法第2部分:金属材料电阻率试验.
GB/T 4340.1金属材料 维氏硬度试验 第1部分:试验方法
GB/T 4909.2裸电线试验方法 第2 部分:尺寸测量
GB/T 4909.3裸电线试验方法 第 3部分:拉力试验
GB/T 4909.6裸电线试验方法 第 6部分:弯曲试验单向弯曲
GB/T 5121(所有部分)铜及铜合 金化学分析方法.
GB/T 5584.1-2020电工用铜、 铝及其合金扁线第1部分:一般规定
3技术要求
3.1 化学成分
铜带的化学成分应符合表1的规定。
3.2 尺寸及偏差
3.2.1铜带的尺寸 范围为:
一窄边尺 寸:0.30 mm≤a≤3.55 mm;
一宽边尺 寸:9.00 mm≤b≤100.00 mm。

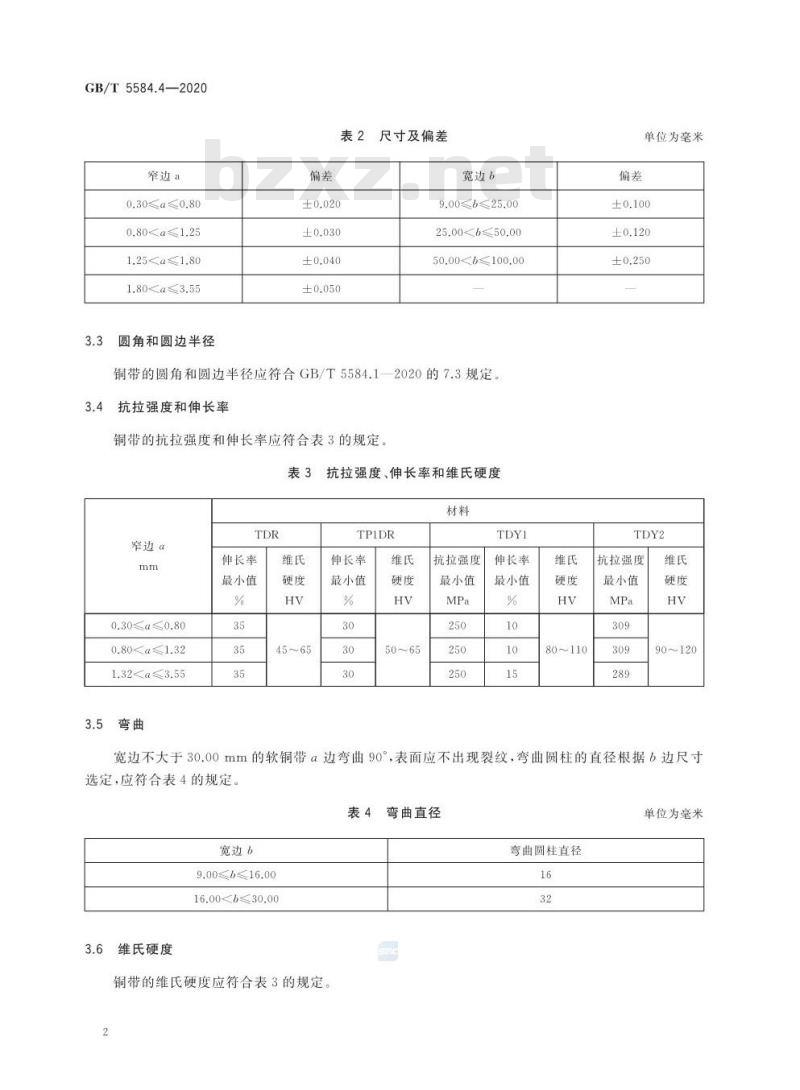

3.2.2 铜带窄边a和宽边b的尺寸及偏差应符合表2的规定。
3.3 圆角和圆边半径
铜带的圆角和圆边半径应符合GB/T 5584.1-2020的7.3规定。
3.4 抗拉强度和伸长率
铜带的抗拉强度和伸长率应符合表3的规定。
3.5弯曲
宽边不大于30.00 mm的软铜带a边弯曲90° ,表面应不出现裂纹,弯曲圆柱的直径根据b边尺寸选定,应符合表4的规定。
1范围
GB/T 5584的本部分规定了电工用铜带的技术要求、试验及检验规则和交货要求等。
GB/T 5584.4适用于电工用铜带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3 048.2电线电缆电性能试验方法第2部分:金属材料电阻率试验.
GB/T 4340.1金属材料 维氏硬度试验 第1部分:试验方法
GB/T 4909.2裸电线试验方法 第2 部分:尺寸测量
GB/T 4909.3裸电线试验方法 第 3部分:拉力试验
GB/T 4909.6裸电线试验方法 第 6部分:弯曲试验单向弯曲
GB/T 5121(所有部分)铜及铜合 金化学分析方法.
GB/T 5584.1-2020电工用铜、 铝及其合金扁线第1部分:一般规定
3技术要求
3.1 化学成分
铜带的化学成分应符合表1的规定。
3.2 尺寸及偏差
3.2.1铜带的尺寸 范围为:
一窄边尺 寸:0.30 mm≤a≤3.55 mm;
一宽边尺 寸:9.00 mm≤b≤100.00 mm。
3.2.2 铜带窄边a和宽边b的尺寸及偏差应符合表2的规定。
3.3 圆角和圆边半径
铜带的圆角和圆边半径应符合GB/T 5584.1-2020的7.3规定。
3.4 抗拉强度和伸长率
铜带的抗拉强度和伸长率应符合表3的规定。
3.5弯曲
宽边不大于30.00 mm的软铜带a边弯曲90° ,表面应不出现裂纹,弯曲圆柱的直径根据b边尺寸选定,应符合表4的规定。
