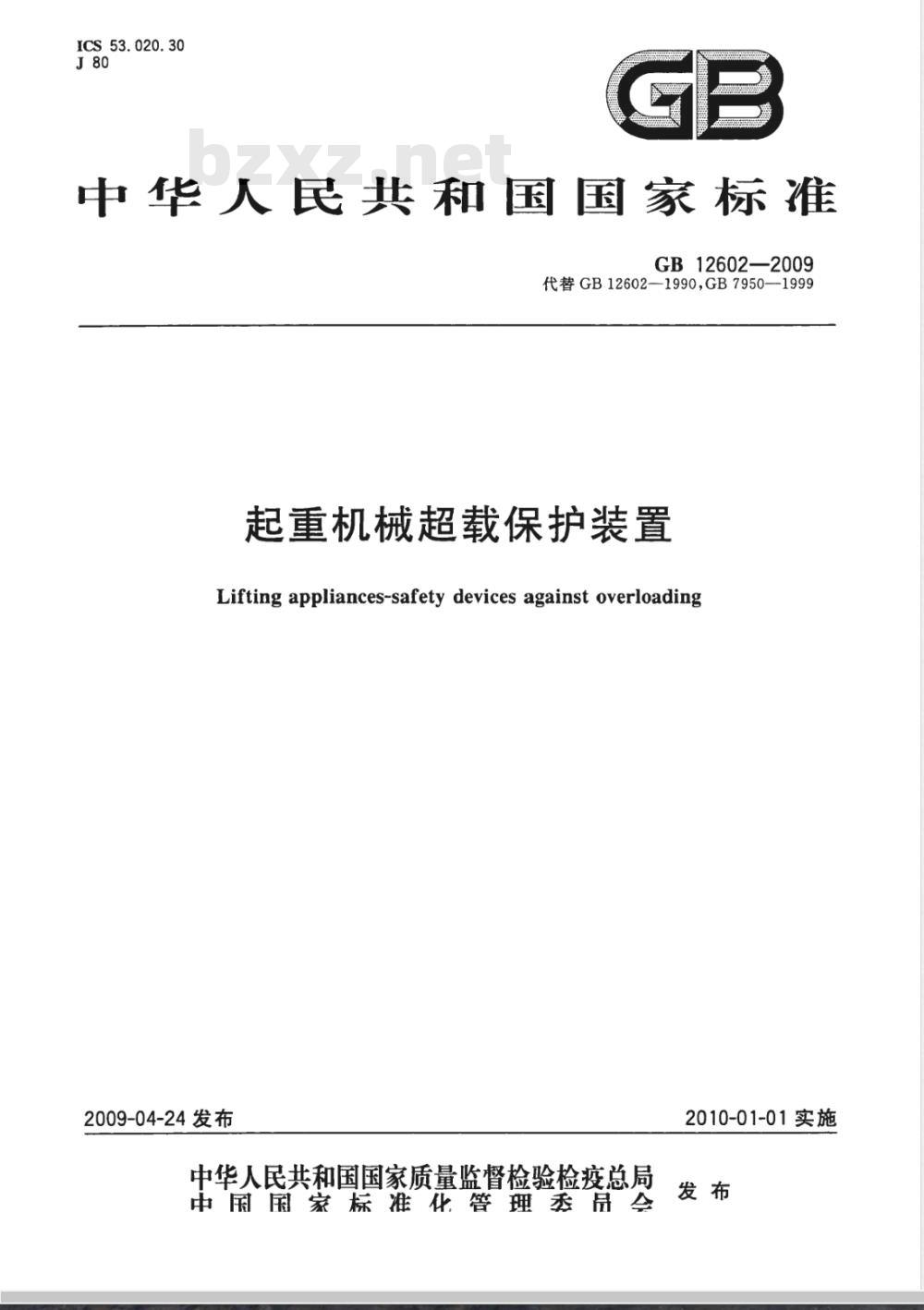

【国家标准(GB)】 起重机械超载保护装置

ICS53.020.30
中华人民共和国国家标准
GB12602—2009
代替GB12602—1990，GB7950-1999起重机械超载保护装置
Lifting appliances-safety devices against overloading2009-04-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委会
2010-01-01实施

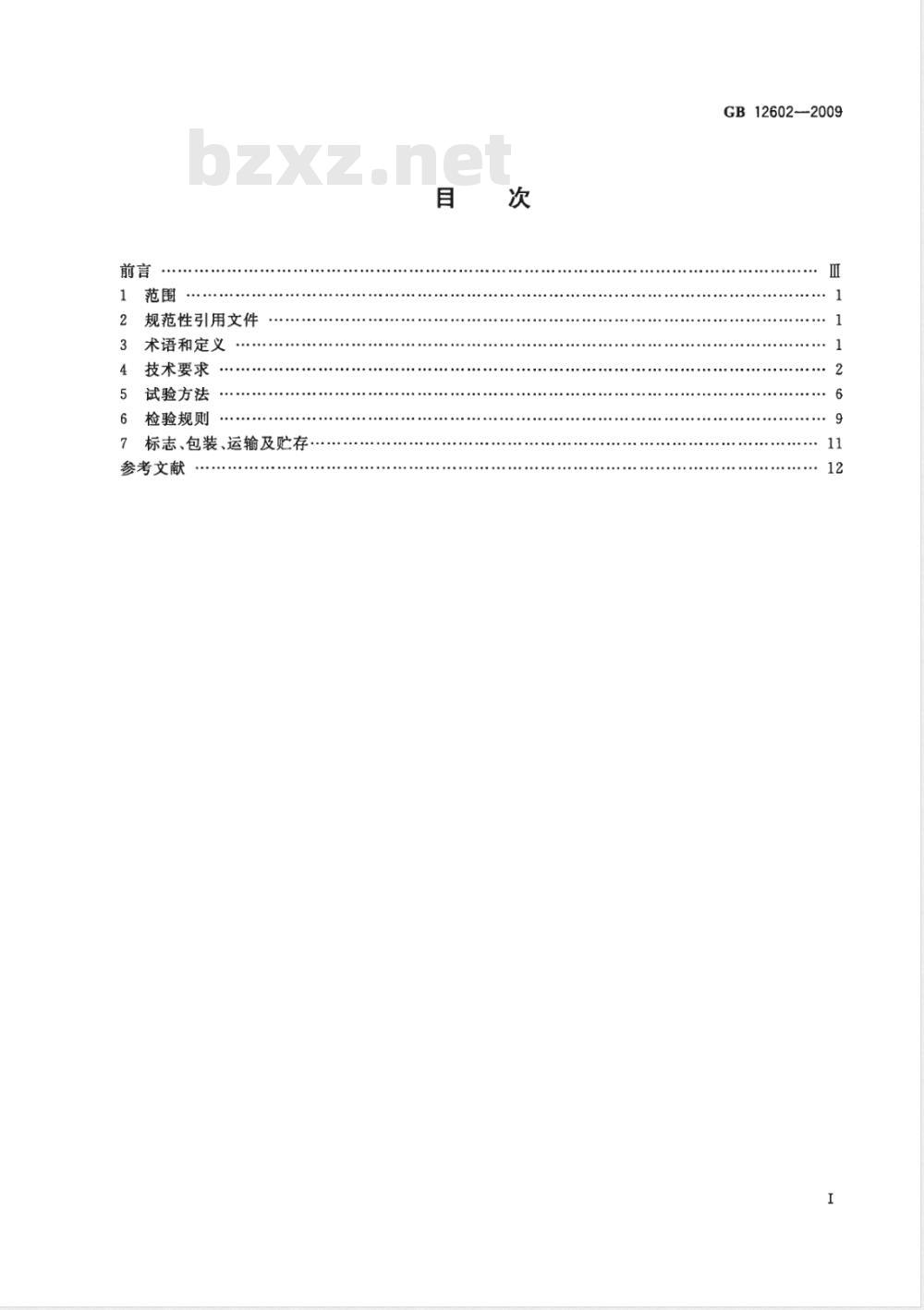

规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志、包装、运输及贮存·
参考文献
GB12602—2009

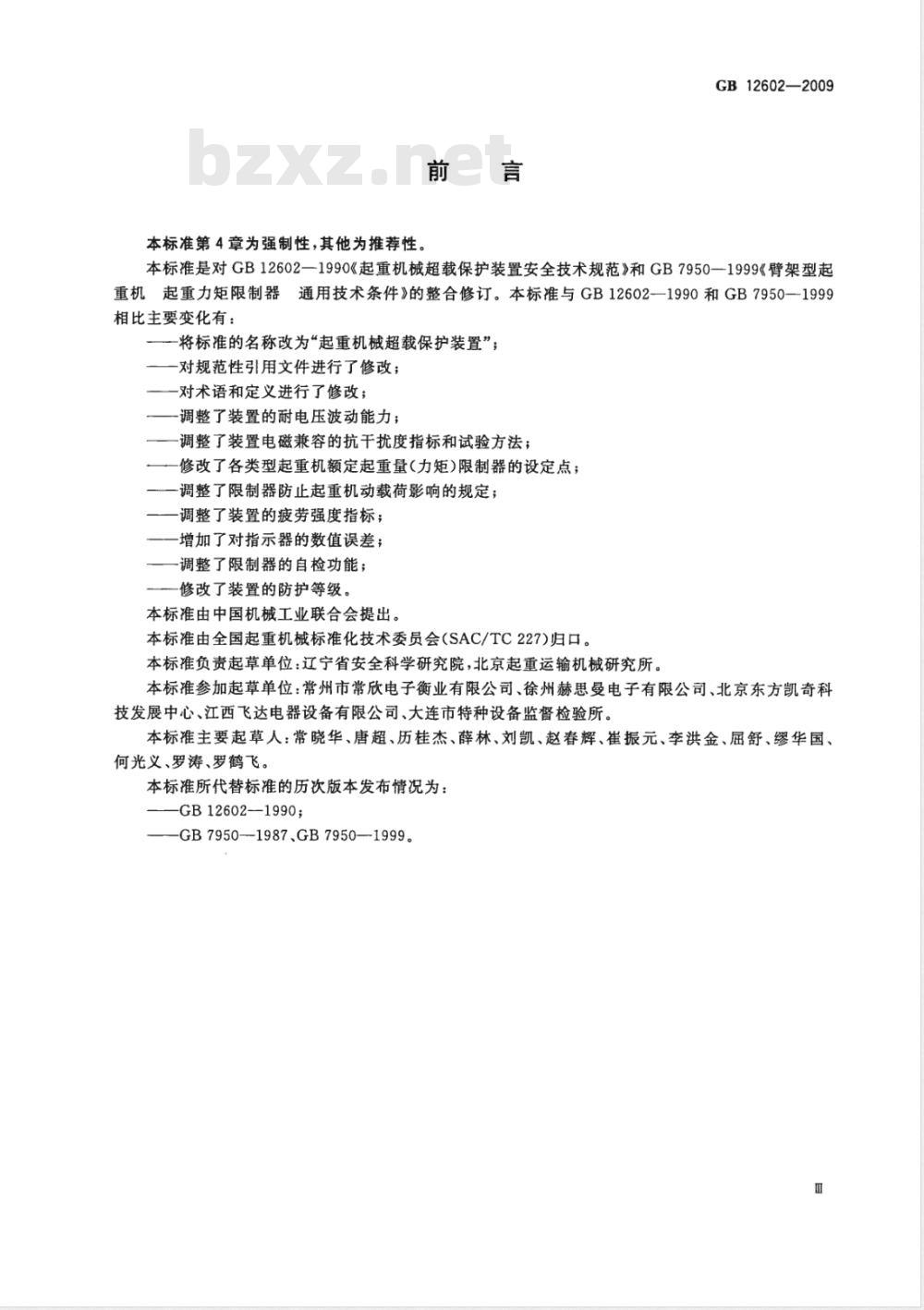

本标准第4章为强制性，其他为推荐性。前言
GB12602—2009
本标准是对GB12602—1990《起重机械超载保护装置安全技术规范》和GB7950—1999《臂架型起重机起重力矩限制器通用技术条件》的整合修订。本标准与GB12602—1990和GB7950—1999相比主要变化有：
将标准的名称改为“起重机械超载保护装置”；-对规范性引用文件进行了修改；一对术语和定义进行了修改；
调整了装置的耐电压波动能力；调整了装置电磁兼容的抗干扰度指标和试验方法；一修改了各类型起重机额定起重量（力矩）限制器的设定点；调整了限制器防止起重机动载荷影响的规定；调整了装置的疲劳强度指标；
增加了对指示器的数值误差；
调整了限制器的自检功能；
修改了装置的防护等级。
本标准由中国机械工业联合会提出。本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。本标准负责起草单位：辽宁省安全科学研究院，北京起重运输机械研究所。本标准参加起草单位：常州市常欣电子衡业有限公司、徐州赫思曼电子有限公司、北京东方凯奇科技发展中心、江西飞达电器设备有限公司、大连市特种设备监督检验所。本标准主要起草人：常晓华、唐超、历桂杰、薛林、刘凯、赵春辉、崔振元、李洪金、届舒、缪华国、何光义、罗涛、罗鹤飞。
本标准所代替标准的历次版本发布情况为：-GB12602--1990;
—GB7950—1987、GB7950—1999。1范围
起重机械超载保护装置
GB12602—2009
本标准规定了起重机械超载保护装置的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于桥式起重机、门式起重机、流动式起重机、塔式起重机和臂架起重机(不包括浮式起重机，甲板起重机)所使用的超载保护装置(以下简称“装置”)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验(GB/T2423.3--2006,IEC60068-2-78:2001,IDT）GB/T3811起重机设计规范
GB4208外壳防护等级（IP代码）（GB4208—2008，IEC60529：2001，IDT）GB/T13306标牌
GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（GB/T17626.5-1999，idtIEC61000-4-5:1995)
JB/T3085电力传动控制装置的产品包装与运输规程3术语和定义
下列术语和定义适用于本标准。3.1
置safety devices against overloading超载保护装置
起重机工作时，对于超载作业有保护和/或提示作用的安全装置，包括额定起重量（力矩）限制器、指示器：
指示器indicator
提供警示和/或数据以便于将起重机的操作控制在其设计参数范围内的装置。3.3
额定起重量（力矩）限制器ratedcapacitylimiter在正常工作期间考虑了动力效应的情况下，自动防止起重机搬运载荷超过其额定起重量的装置（以下简称“限制器”）。
额定起重量（力矩）指示器ratedcapacityindicator在规定的误差范围内，超过额定起重量时能连续发出信号的装置。3.5
动作点actionpoint
装机条件下，是指由于限制器的超载保护作用，起重机停止向不安全方向动作时，起重机的实际起重量。
GB 12602—2009
试验室条件下，是指判定到限制器可以使起重机停止向不安全方向动作时，限制器承受的实际载荷值。
设定点setpoint
限制器标定时的动作点。
综合误差combinederror
限制器在装机条件下，动作点偏离设定点的相对误差。3.8
动作误差actionerror
限制器在试验室条件下，动作点偏离设定点的相对误差。3.9
配置configuration
结构件、平衡重、支撑件或外伸支腿、吊钩滑轮组缠绕系统的组合和布置以及依据制造商的使用说明书和运行准备进行的类似构件的组合、定位和安装。3.10
不安全方向dangerousdirections起重机超载时，吊物继续起升、臂架伸长、幅度增大及其他加剧危险的动作。3.11
安全方向safetydirections
吊物下降、臂架缩短、幅度减小及这些动作的组合。3.12
故障failure
限制器丧失执行本标准4.2.1.2规定功能的能力或者综合误差超过规定值。4技术要求
4.1般规定
4.1.1元件标识
装置外露的可操作元件（开关，旋钮等），应有清晰、持久的外部标识。标识应说明其功能。文字标识应有中文。
4.1.2电源开关
使用电源供电的装置，在装置上不得装设可切断装置供电电源的开关。4.1.3强度
装置的任何部件安装于起重机承载系统中时，其强度不得小于该系统中承载部件的强度。4.1.4材料和构造
装置所用的电子元器件应严格筛选。应选用具有足够强度和耐久性的材料。各安装件、联接件应有防松动和防水措施。金属件应根据使用环境，作相应防腐处理。装置的构造应便于安装、调整、润滑和检修，外壳无裂纹等缺陷。4.1.5环境条件
装置应在下列环境条件下正常工作：a）温度：-20℃～+60℃
b）相对湿度：90%（20℃）；
c）海拔：不大于2000m；
d）工作方式：连续。
4.1.6耐振动冲击性
GB 12602--2009
装置应能承受起重机工作所引起的振动和冲击，并应能通过表1和表2规定的振动和冲击试验。试验后，零部件不得松动、脱落、破损，导线不得断开。表1
振动频率/
冲击加速度g
耐电压波动能力
加速度g
冲击时间/
使用电源的装置，在以下电压波动范围内应正常工作：交流电源供电，0.9倍～1.1倍额定电压；a)
电池供电，0.85倍～1.35倍额定电压；换能装置供电，0.9倍～1.1倍额定电压。4.1.8绝缘电阻与工频耐受电压
4.1.8.1绝缘电阻
使用交流电源的装置，绝缘电阻不应低于1Mα24.1.8.2工频耐受电压
振动时间/h
冲击次数
使用交流电源的装置，应能通过表3规定的工频耐受电压试验。在试验期间装置应无击穿和闪络现象。
额定电压U。
603006908004.1.9防护等级
装置的防护等级应符合以下规定：a)
室内部分不应低于IP44；
室外部分不应低于IP65；
传感器不应低于IP65。
4.1.10抗干扰性
试验电压
单位为伏特
使用交流电源的装置应具有抗干扰措施，并应能通过表4和表5规定的浪涌抗扰度试验。GB12602--2009
线对线
线对地
开路试验电压
短路电流
4.2限制器
4.2.1总则
开路试验电压
波前时间
4.2.1.1限制器应适合起重机的设计用途，不应降低起重机的起重能力。4.2.1.2限制器应具备下列功能型式之一：1000
单位为伏特
单位为微秒
半波峰时间
自动停止型。当起重量超过额定起重量时，应能停止起重机向不安全方向继续动作，同时应能a）
允许起重机向安全方向动作。
综合型。当起重量达到额定起重量的90%～95%时，应发出视觉和/或听觉预替信号。当起b）
重达到动作点时，应能停止起重机向不安全方向继续动作，并发出视觉和听觉报警信号，同时应能允许起重机向安全方向动作。4.2.1.3限制器应适应起重机配置和/或载荷位置引起的额定起重量的不断变化。在起重机起吊作业过程中，限制器应自动地执行规定的功能，不需要手动再设定或调整。4.2.1.4限制器一且动作，应能连续执行规定功能，直到超载解除和有关控制器挡位回到零位。4.2.1.5限制器设置可以解除4.2.1.2规定功能的解除开关时，该解除开关应为自动复位型或者可以锁定。解除开关必须经主管人员同意方可开启使用。4.2.1.6限制器的综合误差应符合以下规定：a）综合型限制器不应超过士5%，自动停止型限制器不应超过士8%。综合误差按公式(1)计算：
式中：
E2G—综合误差；
Qz=Q × 100%此内容来自标准下载网
Qza-装机条件下动作点载荷值，单位为千克(kg)；Q装机条件下设定点载荷值，单位为千克(kg)。·（1）
b）对额定起重量随工作幅度变化的起重机，综合误差的有效范围应在使用说明书和产品铭牌上明确说明，原则上应能满足配用起重机的全部使用工况。4.2.1.7限制器的设定点应满足以下要求：桥式和门式起重机、臂架起重机限制器的设定点应满足公式(2)中规定的范围：4.2.1.7.1
式中：
一起升设计的平均加速度，单位为米每二次方秒(m/s）；重力加速度，单位为米每二次方秒（m/s\）；设定点，单位为吨(t)；
·（2）
总起升载荷（总起重量），包括起重性件质量、固定式吊具质量和额定起重量（额定起重量=可分式吊具十有效载荷)构成，单位为吨(t)；GB/T3811规定的起升动载系数。GB12602—2009
4.2.1.7.2流动式起重机限制器的设定点应在起重机额定起重量的100%和110%之间。4.2.1.7.3塔式起重机限制器的设定点应在起重机额定起重量的105%和110%之间。4.2.1.8限制器动作误差应满足以下要求：a）综合型限制器不应超过士3%。自动停止型限制器不应超过士5%。动作误差按公式（3)计算：
2=α × 100%
式中：
EG——动作误差；
Qa——试验室条件下动作点载荷值，单位为于克(kg)；Q。—试验室条件下设定点载荷值，单位为千克(kg）。*+
··（3
4.2.1.9装置的过载能力应能承受配用起重机规定的最大试验载荷。试验后，装置应能执行规定的功能，符合规定的误差要求。
4.2.1.10装置应能承受以额定载荷加载1000次的疲劳试验。试验后，装置应能执行规定的功能，符合规定的误差要求。
4.2.1.11限制器如果装有起重机配置选择装置，该装置的调整挡位数量应与起重机提供的配置数量有关。若选择空位，起重机不应工作或不会导致起重机发生危险状况。4.2.2综合型限制器
4.2.2.1桥式和门式起重机、臀架起重机应安装一个系统，使限制器能区别起重机实际超载与正常作业时吊物起升、制动、运行等产生的动载影响。吊物挂碍(或与地面固结时，应能立即执行规定的功能。4.2.2.2使用计算机控制的限制器，开机时应有自检程序，对替报、显示等功能进行验证。4.2.2.3限制器宜设手动自检装置。该装置在起重机不加载的情况下，能确定限制器的有效性。该装置应能自动复位。
4.2.2.4限制器应设故障自检系统，如果限制器发生故障而影响正常使用时，能立即发出报信号。4.2.2.5如果供电电源中断，限制器应保留其设置。4.3指示器
4.3.1额定起重量指示器应具备下列功能：a）当起重机上的载荷接近额定起重量时，应向司机发出视觉和/或听觉预警信号。一般，预信号应在达到额定起重量90%～95%时发出。当起重机上的载荷达到动作点时，应向司机和起重机附近的人员发出视觉和/或听觉报暂b)
信号。
4.3.2视觉和/或听觉信号应清晰和连续。音响预警与报誉信号应不同，并与起重机环境噪声有明显区别。距发声部位1m及在司机位置测量均不应低于75dB(A）。灯光预信号应使用黄色，灯光报警信号应使用红色，必须在司机视野范围内清晰可见。4.3.3如果同时设有视觉和听觉警报功能，可以设置音响信号解除开关，在音响警报功能起作用5s之后解除音响警报。本次作业完成后，指示器应自动恢复全部功能。4.3.4提供数值信息的指示器应满足以下要求：a）在司机各操纵位置均应设置指示器；数值信息应在各种环境下清楚可辩，不干扰司机视线，不刺目；b)）
模拟显示应从左到右、从下到上或顺时针方向增加；c)
d）计量单位。
4.3.5指示器的数值误差应满足以下要求：a）指示器的数值误差应符合表6规定。5
