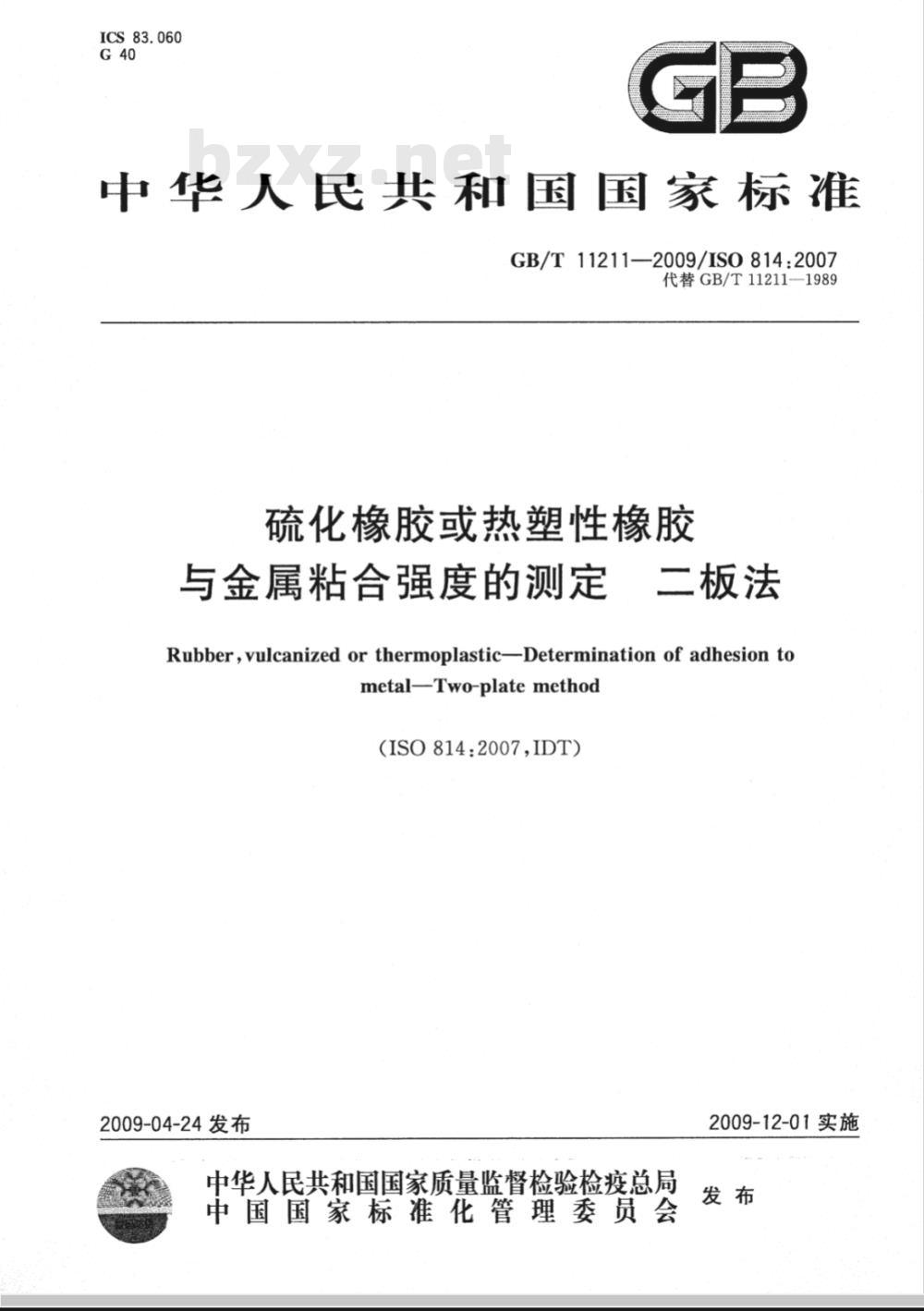

【国家标准(GB)】 硫化橡胶或热塑性橡胶 与金属粘合强度的测定 二板法

ICS83.060
中华人民共和国国家标准
GB/T11211—2009/IS0814:2007
代替GB/T11211—1989
硫化橡胶或热塑性橡胶
与金属粘合强度的测定
二板法
Rubber,vulcanized or thermoplastic-Determination of adhesion tometalTwo-platemethod
(ISO814:2007,IDT）
2009-04-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2009-12-01实施

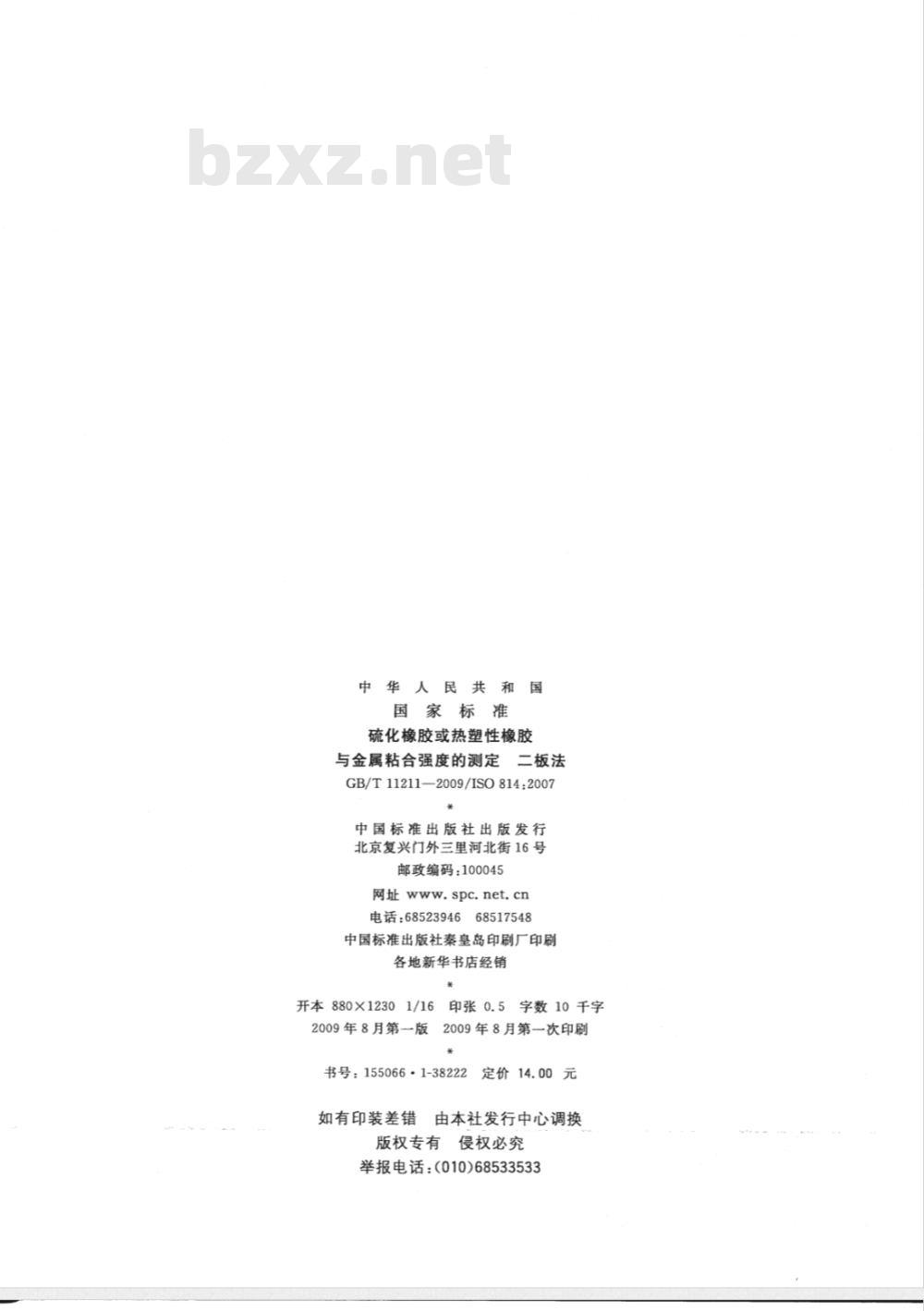

中华人民共和
国家标准
硫化橡胶或热塑性橡胶
与金属粘合强度的测定
二板法
GB/T11211—2009/ISO814;2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5
2009年8月第一版
字数10千字
2009年8月第一次印刷
书号：155066·1-38222
定价14.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
GB/T11211—2009/ISO814:2007

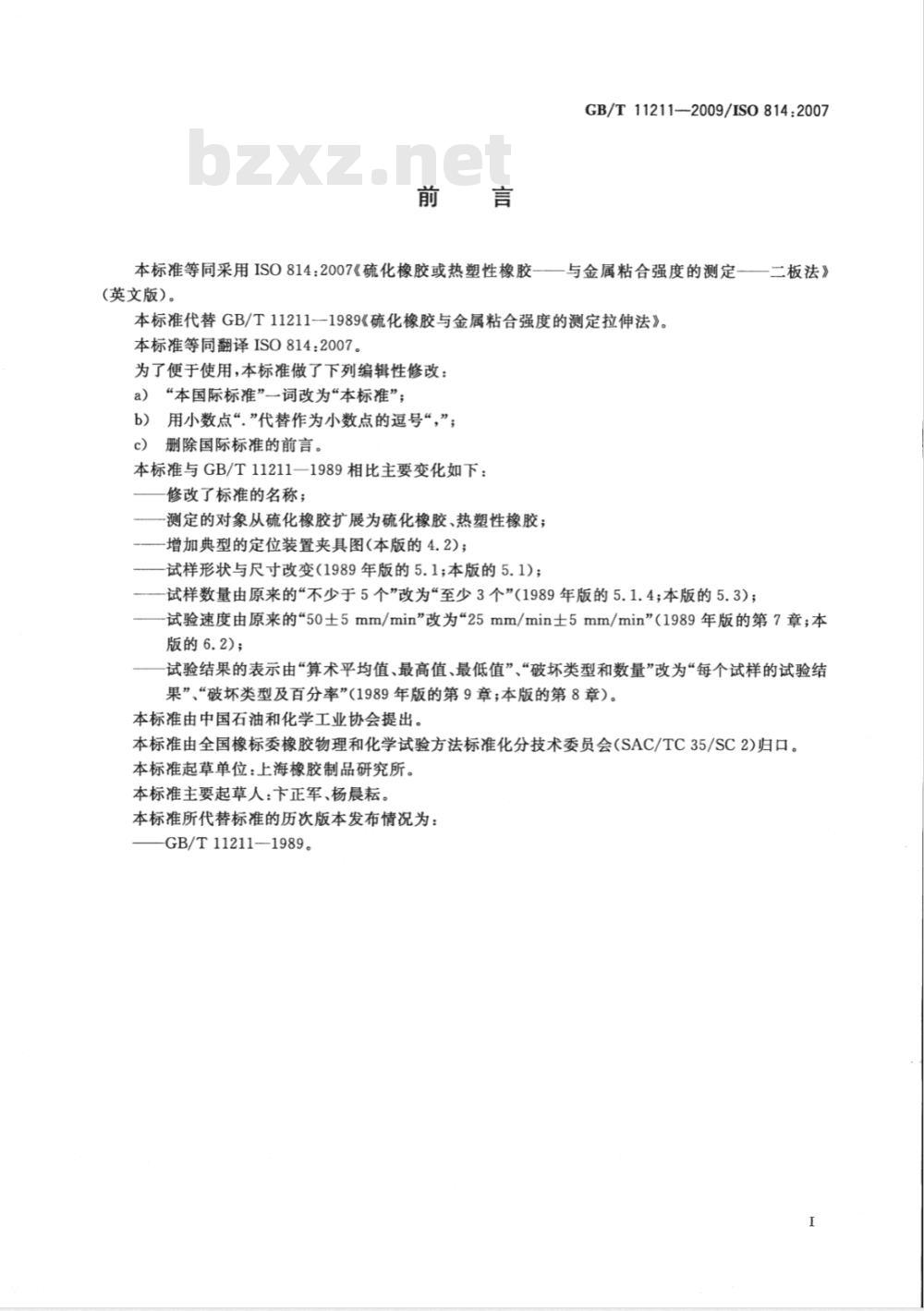

本标准等同采用ISO814：2007《硫化橡胶或热塑性橡胶一一与金属粘合强度的测定
一二板法》
（英文版）。
本标准代替GB/T11211-1989《硫化橡胶与金属粘合强度的测定拉伸法》。本标准等同翻译ISO814：2007。为了便于使用，本标准做了下列编辑性修改：a）“本国际标准”一词改为“本标准”；b）用小数点“”代替作为小数点的逗号“，”；c）
删除国际标准的前言。
本标准与GB/T11211一1989相比主要变化如下：修改了标准的名称；
测定的对象从硫化橡胶扩展为硫化橡胶、热塑性橡胶；-增加典型的定位装置夹具图（本版的4.2)；试样形状与尺寸改变(1989年版的5.1；本版的5.1)；一试样数量由原来的“不少于5个”改为“至少3个”(1989年版的5.1.4;本版的5.3)；试验速度由原来的\50士5mm/min”改为\25mm/min士5mm/min”（1989年版的第7章；本版的6.2）；
试验结果的表示由“算术平均值、最高值、最低值”、“破坏类型和数量”改为“每个试样的试验结果”、“破坏类型及百分率”(1989年版的第9章；本版的第8章）。本标准由中国石油和化学工业协会提出。本标准由全国橡标委橡胶物理和化学试验方法标准化分技术委员会（SAC/TC35/SC2)归口。本标准起草单位：上海橡胶制品研究所。本标准主要起草人：下正军、杨晨耘。本标准所代替标准的历次版本发布情况为：GB/T11211-1989。
GB/T11211—2009/IS0814:2007

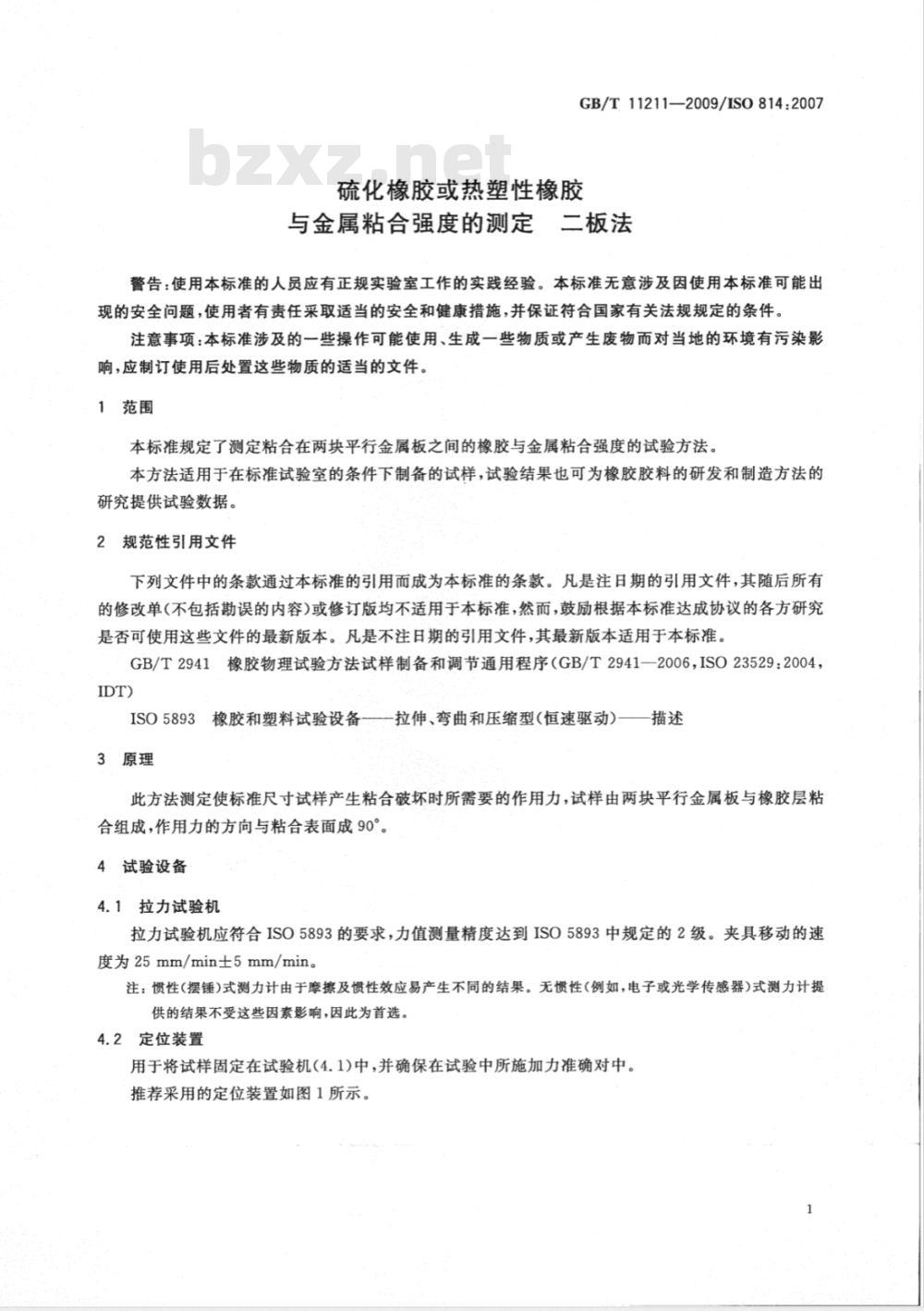

硫化橡胶或热塑性橡胶
与金属粘合强度的测定二板法
警告：使用本标准的人员应有正规实验室工作的实践经验。本标准无意涉及因使用本标准可能出现的安全问题，使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。注意事项：本标准涉及的一些操作可能使用、生成一些物质或产生废物而对当地的环境有污染影响，应制订使用后处置这些物质的适当的文件。1范围
本标准规定了测定粘合在两块平行金属板之间的橡胶与金属粘合强度的试验方法。本方法适用于在标准试验室的条件下制备的试样，试验结果也可为橡胶胶料的研发和制造方法的研究提供试验数据。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2941橡胶物理试验方法试样制备和调节通用程序（GB/T2941—2006，ISO23529：2004，IDT)
ISO5893橡胶和塑料试验设备—拉伸、弯曲和压缩型（恒速驱动）——描述3原理
此方法测定使标准尺寸试样产生粘合破坏时所需要的作用力，试样由两块平行金属板与橡胶层粘合组成，作用力的方向与粘合表面成90°。4试验设备
4.1拉力试验机
拉力试验机应符合ISO5893的要求，力值测量精度达到ISO5893中规定的2级。夹具移动的速度为25mm/min±5mm/min。
注：惯性(摆锤)式测力计由于摩擦及惯性效应易产生不同的结果。无惯性(例如，电子或光学传感器)式测力计提供的结果不受这些因素影响，因此为首选。4.2定位装置
用于将试样固定在试验机（4.1)中，并确保在试验中所施加力准确对中。推荐采用的定位装置如图1所示。1
GB/T112112009/IS0814:2007
a）组装件
M50×3
c）部件B-
与部件C连接的限位块
见图中b)、c)、d)；
一试样金属部分；
一橡胶。
单位为毫米
b）部件A——与试验机连接的尾栓M50×3
d)部件C
装配试样并和部件B连接的开口

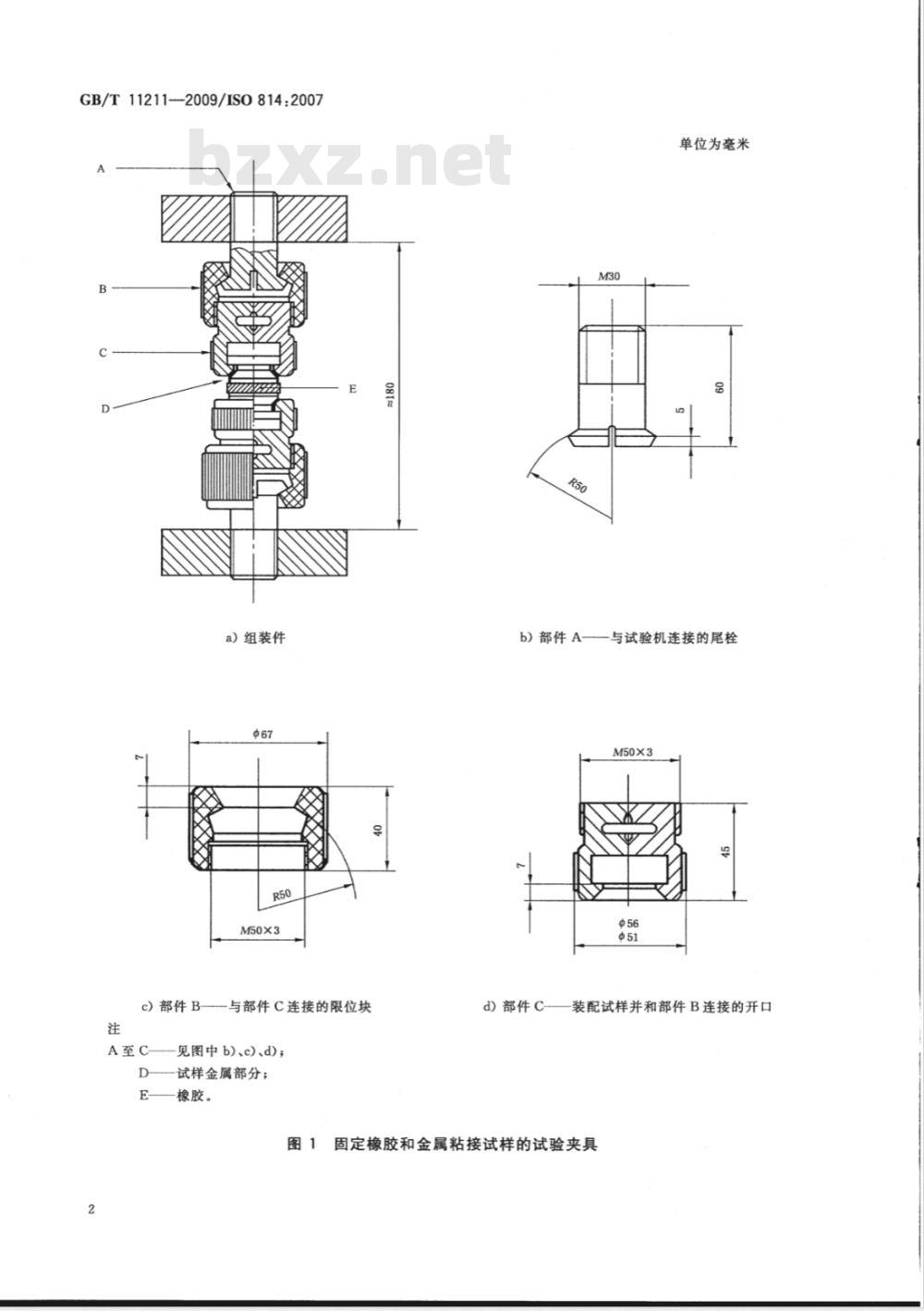

图1固定橡胶和金属粘接试样的试验夹具5试样
5.1尺寸
GB/T11211—2009/ISO814:2007
标准试样的厚度为3mm士0.1mm，直径为35mm至40mm之间的橡胶圆柱片，测量精度为0.1mm。其圆形端面与两个直径相当的金属板粘合。尺寸测量按GB/T2941执行。金属板的直径约比橡胶圆柱直径小0.1mm。金属板的厚度不小于9mm。推荐采用的试样形式如图2所示，单位为毫米
1试片。
图2标准试样
5.2试样制备
5.2.1标准尺寸的圆形金属板最好用轧制的碳钢棒制得。也可使用部件尺寸与基本尺寸一致的其他金属。制备和处理光滑的金属板应按所研究的粘合系统要求进行处理。5.2.2用圆形冲刀切出未硫化橡胶圆片，尺寸应使模压时得到限定的流胶量。按所研究的粘合系统要求处理与金属粘合的橡胶表面。5.2.3橡胶圆片和金属板组装于模具中硫化。模具的结构应使橡胶突出金属板边缘约0.05mm，以防止试验时金属边缘对橡胶的撕裂。5.2.4制备试样时应十分小心，使橡胶和金属的粘合面不沾污灰尘、水气和外来杂质。装配试样时不应用手接触粘合面。
5.2.5应在一可控的温度和适当的压力下加热规定的时间以模压成型。硫化的时间和温度应与被研究的粘合系统的要求一致。
5.2.6硫化结束后，应十分小心地从模具中取出试样，以避免试样在冷却前其粘合面受到不适当的应力。
5.3试样数量
至少应测试3个试样。
5.4试样调节
5.4.1试验前应将试样按GB/T2941的要求，在标准试验室温度（23℃士2℃或27℃士2℃）下至少调节16h。用于比较目的时，一个或一系列试验应始终在相同的温度下进行。5.4.2试验与硫化之间的时间间隔应符合GB/T2941的要求。6试验步骤
6.1把试样安装在试验机的定位装置上，应极其注意调整试样使其对中，以使试验时作用力均匀地分布在整个横截面上。
6.2在夹具上施以拉力，使夹具按25mm/min士5mm/min的速度匀速移动，直至试样破坏为止，记录最大力值。
GB/T11211—2009/IS0814:2007
7结果表示
7.1粘合强度
以最大力值除以试样的横截面面积计算粘合强度，单位MPa。7.2粘合破坏的符号
8试验报告
表示橡胶破坏；
表示橡胶与涂层破坏；
表示涂层与底涂破坏；
表示金属与底涂破坏。wwW.bzxz.Net
试验报告应至少包括下列内容：a）本标准的编号；
试片的详细说明：
硫化的时间和温度；
硫化的日期；
使用的金属，如不同于指定的钢材。试验的详细说明：
试样调节的时间和温度；
试验温度；
记录测量中所有异常特征；
测试试样的数量；
所有不包括在本标准内以及参考本标准的操作，和所有视为可选的操作。d)
试验结果：
1）按7.1的要求表示每个试样的试验结果；2）按7.2的要求描述破坏类型，说明每种破坏类型发生的百分率。试验日期。
